4.3 化学电源

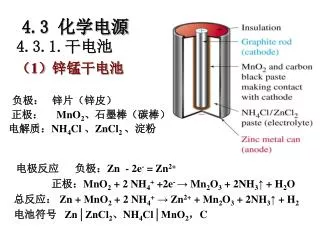

4.3 化学电源. 4.3.1. 干电池 （ 1 ）锌锰干电池. 负极： 锌片（锌皮） 正极： MnO 2 、石墨棒（碳棒） 电解质： NH 4 Cl 、 ZnCl 2 、淀粉. 电极反应 负极： Zn - 2e - = Zn 2+ 正极： MnO 2 + 2 NH 4 + +2e - → Mn 2 O 3 + 2NH 3 ↑ + H 2 O 总反应： Zn + MnO 2 + 2 NH 4 + → Zn 2+ + Mn 2 O 3 + 2NH 3 ↑ + H 2

boris
Download Presentation

4.3 化学电源

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 4.3 化学电源 4.3.1.干电池 （1）锌锰干电池 负极： 锌片（锌皮） 正极： MnO2、石墨棒（碳棒） 电解质：NH4Cl 、ZnCl2 、淀粉 电极反应 负极：Zn - 2e- = Zn2+ 正极：MnO2 + 2 NH4+ +2e- → Mn2O3 + 2NH3↑ + H2O 总反应： Zn + MnO2 + 2 NH4+ → Zn2+ + Mn2O3 + 2NH3↑ + H2 电池符号 Zn│ZnCl2、NH4Cl│MnO2，C

  2. 碱性锌锰电池： Zn│ZnCl2、 KOH│MnO2，C 电压：1.5v Zn + 2MnO2 + 2H2O + 2OH- → Zn(OH)2-4 + 2MnO(OH) （2） 锌汞电池 负极： Zn（汞齐） 正极： HgO、碳粉 电解质： 饱和ZnO 、KOH糊状物 电极反应 负极：Zn (汞齐) + 2OH-→ ZnO + H2O + 2e- 正极：HgO + H2O +2e- → Hg +2OH- 总反应：Zn (汞齐) + HgO → ZnO + Hg 电池符号： Zn (汞齐)│ KOH (糊状，含饱和ZnO) │HgO（C） 电压：1.34v

  3. 4.3.2.蓄电池 (1) 铅蓄电池

  4. 铅蓄电池的放电过程： 负极：Pb+SO42- ===PbSO4+2e- 正极：PbO2+SO42-+4H++2e - ==PbSO4+ 2H2O 电池总反应： Pb+ PbO2+2SO42- +4H+ === 2PbSO4+2H2O 铅蓄电池的充电过程： 阴极： PbSO4 +2e-＝ Pb+SO42- 阳极： PbSO4+ 2H2O ＝ PbO2+SO42-+4H++2e- 电池总反应： 2PbSO4+2H2O＝ Pb+ PbO2+2SO42- +4H+

  5. 放电 PbO2 + Pb + 2H2SO4 2 PbSO4 + 2H2O 充电 充电、放电反应可写为： 铅蓄电池的性能和用途： 铅酸性蓄电池的电动势2.1V，可逆性好，稳定，放电电流大，价廉，笨重。 常用作汽车的启动电源，坑道、矿山和潜艇的动力电源，以用变电站的备用电源。

  6. (2) 碱性蓄电池（日常生活中使用的充电电池） Fe — Ni电池 Fe │ KOH (30%) │NiO(OH) 电池反应： Fe + 2NiO(OH) + 2H2O = 2Ni (OH)2 + Fe (OH)2 Cd — Ni电池 Cd │ KOH (20%) │NiO(OH) 电池反应： Cd + 2NiO(OH) + 2H2O = 2Ni (OH)2 + Cd (OH)2 （3）金属氢化物镍电池（MH——Ni电池 ） 负极：储氢合金（金属氢化物），如：LaNi2.5Co2.5 正极：Ni 电解质：KOH 电池符号： MH │ KOH │ NiO(OH) 电池反应： NiO(OH)+MH === Ni(OH)2+M

  7. 4.3.3. 新型燃料电池和高能电池 (1) 燃料电池 还原剂（燃料）： H2联氨（NH2-NH2） CH3OH CH4 ——负极 氧化剂 ： O2空气——正极 电极材料： 多孔碳、多孔镍，Pt Pd Ag等贵金属（催化剂） 电解质： 碱性、酸性、固体电解质、高分子等

  8. 碱性氢—氧燃料电池 负极（燃料极）——多孔碳或多孔镍（吸附H2） 正极（空气极）——多孔性银或碳电极（吸附O2） 电解液——30%KOH溶液，置于正负极之间。 电池符号：（C）Ni│H2 │KOH (30%) │O2│Ag (C) 电池反应： 负极 2H2 + 4OH- = 4H2O + 4e-（氧化） 正极 O2 + 2H2O + 4e- = 4OH-（还原） 总反应 2H2 + O2 = 2H2O 电动势：1.229v

  9. 碱性氢—氧燃料电池结构

  10. (2) 高能电池——具有高“比能量”和高“比功率”的电池 比能量、比功率——按电池的单位质量或单位体积计算的电池 所能提供的电能和功率。

  11. 1) 锂电池 Eθ(Li+/Li) = -3.04v • Li—MnO2非水电解质电池 ： • 负极——片状金属Li 正极——MnO2 • 电解质——LiClO4 + 混合有机溶剂（碳酸丙烯脂+二甲氧基乙烷） • 隔膜——聚丙烯 • 电池符号： Li│LiClO4│MnO2 │C • 电池反应： 负极 Li = Li+ + e- • 正极 MnO2 + Li+ + e- = LiMnO2 • 总反应 Li + MnO2 = LiMnO2 • 电池的电动势：2.69v

  12. 2）镍氢电池（高压镍氢电池） 正极：Ni电极 NiO（OH）+ H2O + e- == Ni(OH)2+OH- 负极：氢电极 1/2H2 + OH- == H2O + e- 总反应： 1/2H2 + NiO(OH) == Ni(OH)2 电解质：KOH 电池内氢气的压力：0.3~4MPa
