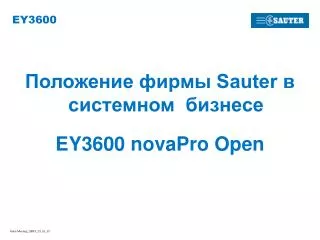

  1. EY3600 • Положение фирмы Sauter в системном бизнесе • EY3600 novaPro Open Sales-Meeting_SBCI_29_01_02

  2. Кто такой Sauterв системном бизнесе? • Sauter это фирма-производитель оборудования, которая предоставляет полное решение “под ключ” в области BMS со специализацией (но не только) в HVAC. • Sauter может осуществлять вертикальную интеграцию систем во всей области HVAC на базе использования набора протоколов - • EY2400 • EY3600 • BACnet • LON • и т.д. • Sauter может осуществлять горизонтальную интеграцию систем, связывая различные технические и нетехнические системы внутри здания - • транспортные системы • системы пожарной сигнализации • системы безопасности • и т.д. • Sauter не является просто поставщиком программного обеспечения. Sales-Meeting_SBCI_29_01_02

  3. Кто такой Sauter Sales-Meeting_SBCI_29_01_02

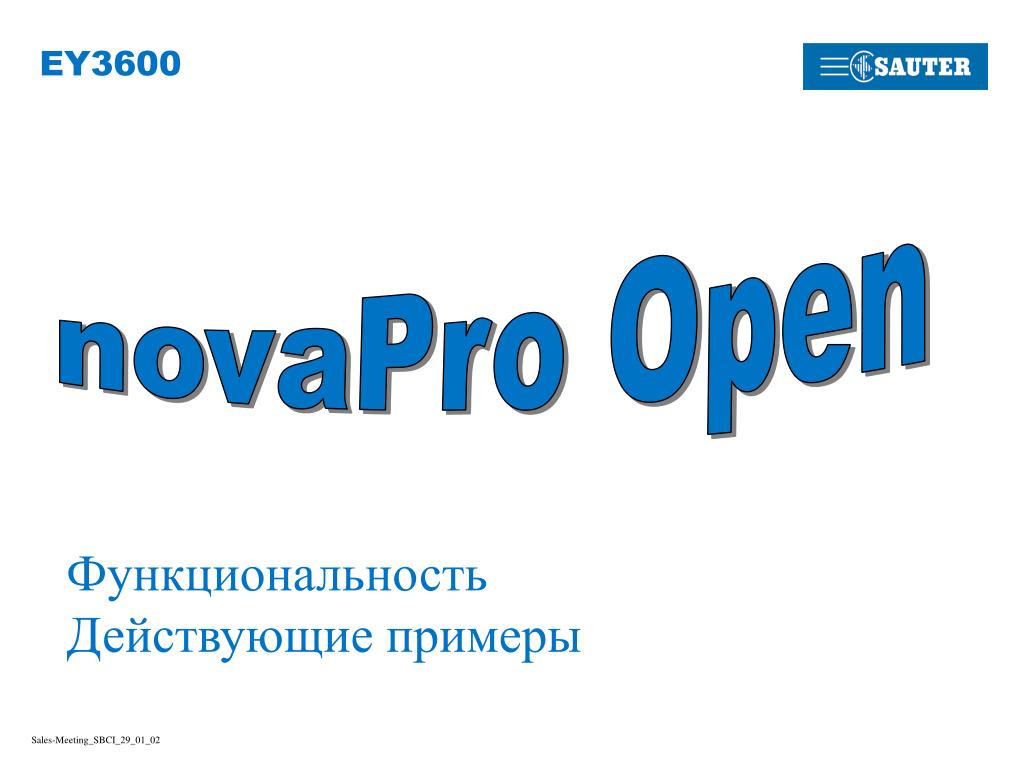

  4. EY3600 novaPro Open Функциональность Действующие примеры Sales-Meeting_SBCI_29_01_02

  5. Минимальные требования к PC • Процессор: Intel Pentium III или более поздний • Частота: 1 GHz или выше • Оперативная память: 256 MByte RAM или выше • Жесткий диск: min. 1.8 GByte (зав. от размера проекта) • Дисковод: 3.5" 1.44 MByte • CD drive: для установки и обмена данными • Порты: 1 Мышь • 2 RS232 (зав. от требований проекта) • опции: Multi IO-Card; Moxa-C104HS/PCI • с DB25 кабелем • 1 параллельный принтер-порт для Dongle • 1 PC-соединение с сетью • Операционные системы: Windows NT4 SP6a / Windows2000 SP2MS IIS 5.0, MS Internet-Explorer 5.5 Sales-Meeting_SBCI_29_01_02

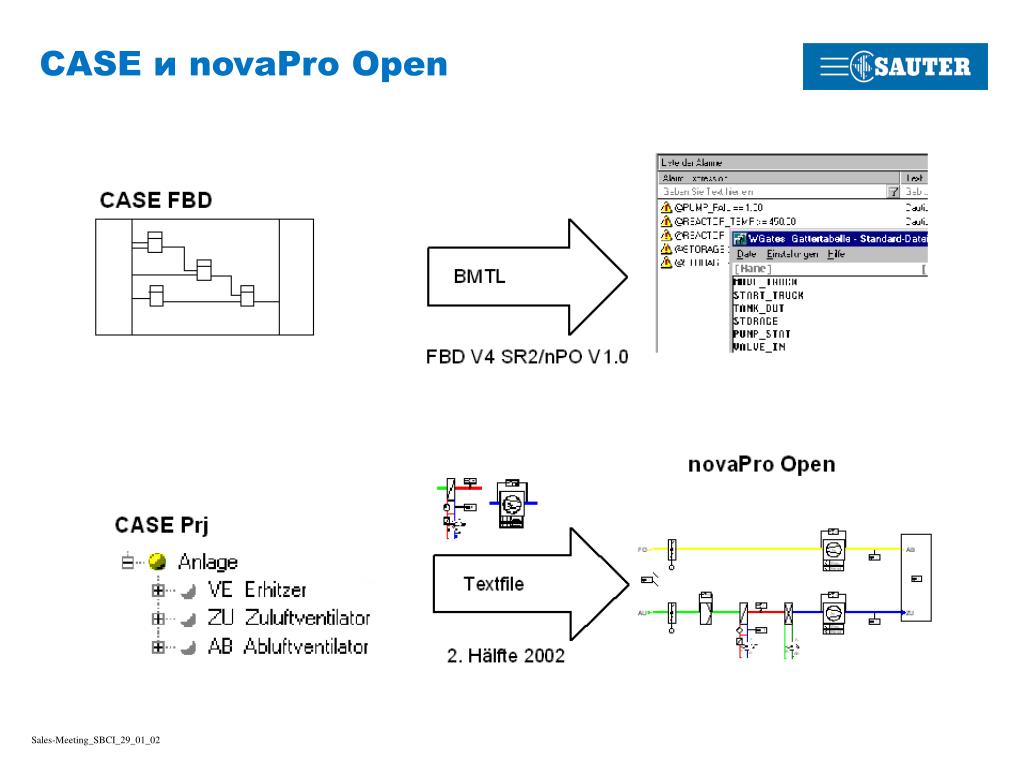

  6. CASE и novaPro Open Sales-Meeting_SBCI_29_01_02

  7. EY3600 novaPro Open Возможности Sales-Meeting_SBCI_29_01_02

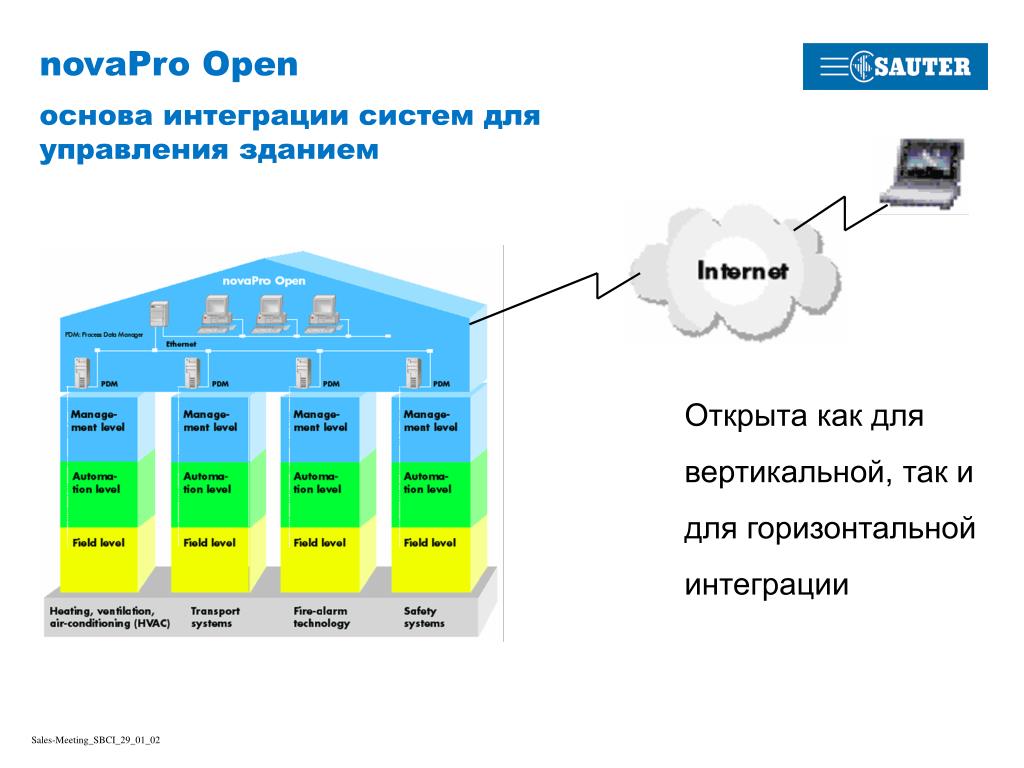

  8. novaPro Openоснова интеграции систем для управления зданием Открыта как для вертикальной, так и для горизонтальной интеграции Sales-Meeting_SBCI_29_01_02

  9. Общие характеристики системы • Встроенное программное • Встроенная web - технология • Более 100 коммуникационных драйверов ?!? • Инструменты: Visual Basic, C/C++и Java • OPC сервер и клиент Sales-Meeting_SBCI_29_01_02

  10. LAN/WAN PDM EY3600 EY2400 Интеграция систем EY2400 и EY3600 Sales-Meeting_SBCI_29_01_02

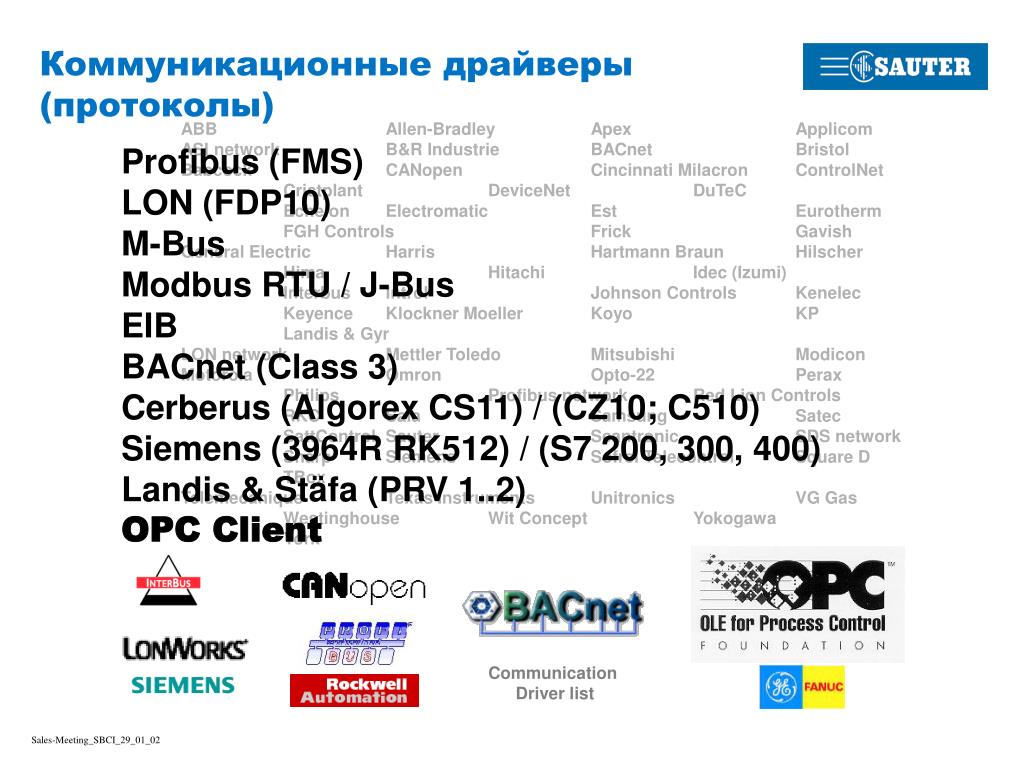

  11. Коммуникационные драйверы (протоколы) Profibus (FMS) LON (FDP10) M-Bus Modbus RTU / J-Bus EIB BACnet (Class 3) Cerberus (Algorex CS11) / (CZ10; C510) Siemens (3964R RK512) / (S7 200, 300, 400) Landis & Stäfa (PRV 1..2) OPC Client ABB Allen-Bradley Apex Applicom ASI network B&R Industrie BACnet Bristol Babcock CANopen Cincinnati Milacron ControlNet Cristplant DeviceNet DuTeC Echelon Electromatic Est Eurotherm FGH Controls Frick Gavish General Electric Harris Hartmann Braun Hilscher Hima Hitachi Idec (Izumi) Interbus Introl Johnson Controls Kenelec Keyence Klockner Moeller Koyo KP Landis & Gyr LON network Mettler Toledo Mitsubishi Modicon Motorola Omron Opto-22 Perax Philips Profibus network Red Lion Controls RKC Saia Samsung Satec SattControl Sauter Scantronic SDS network Sharp Siemens Sofrel Telecontrol Square D TBox Telemecanique Texas Instruments Unitronics VG Gas Westinghouse Wit Concept Yokogawa York Communication Driver list Sales-Meeting_SBCI_29_01_02

  12. Открытая система: DDE • DDE сервер • позволяет преобразовывать данные процесса в другие приложения Windows • DDE клиент • позволяет преобразовывать данные из других приложений Windows Обработка данных Диаграммы, отчеты, статистика Уставки, занятость и т.п. График Sales-Meeting_SBCI_29_01_02

  13. Открытая система: SQL • Поддерживает Microsoft ODBC • Позволяет обмен данными с различными базами данных, такими как Sybase, Informix, Ingres, DB/2 и Paradox • Связь в режиме реального времени с ERP, системами управления учетом, заказами и оборудованием • Передача данных в: • Историческую базу • Базу алармов /событий • Рецепты Sales-Meeting_SBCI_29_01_02

  14. Application X Application Y OPC Client OPC Client COM/DCOM OPC ServerA OPC ServerB OPC ServerC Открытая система: OPC • Что такое OPC? • OPC - это стандартный коммуникационный протокол для обмена данными, который позволяет любому написать приложение клиента и сервера для простого обмена данными • Целью OPC является создание I/O -драйверов таких же простых в использовании, как драйвер принтера • novaPro Open полностью совместима с OPC DA 2.0 • novaPro Open может выступать и как OPC клиент, и как OPC сервер Sales-Meeting_SBCI_29_01_02

  15. novaPro открытая сеть • Масштабируемое решение • Начинаем с малого - думая о большом • Нет дублирования сообщений и алармов • Управляемая событиями • Высокая скорость и характеристики • Большой bandwidth • Ограниченный расход CPU на локальную станцию • Каждая стандартная novaPro Open действует как сервер данных для удаленного novaPro Open клиента Sales-Meeting_SBCI_29_01_02

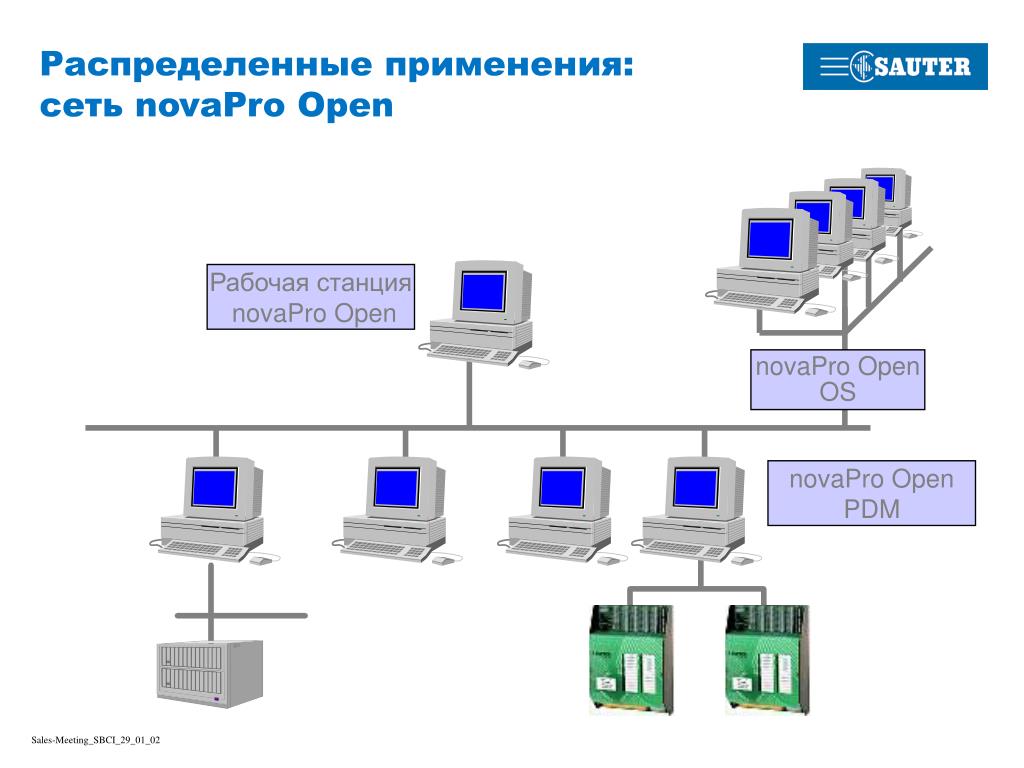

  16. Рабочая станция novaPro Open novaPro Open OS Распределенные применения: сеть novaPro Open novaPro Open PDM Sales-Meeting_SBCI_29_01_02

  17. 1 2 3 4 5 Управление данными процессов novaPro Open Process Data Manager (PDM) novaPro Open OS Sales-Meeting_SBCI_29_01_02

  18. Буум ! 1 2 3 4 5 Что, если что-то вышло из строя? novaPro Open OS Sales-Meeting_SBCI_29_01_02

  19. 1 2 3 4 5 Встроенный “горячий резерв” novaPro Open OS novaPro Open “Гор.резерв” Sales-Meeting_SBCI_29_01_02

  20. Преимущества “горячего резерва” • Безопасность по низкой цене • “Горячий резерв” является частью стандартного пакета и доступен без дополнительной платы • Не нужна специальная разработка, простая защита от копирования достаточна • Защищает ваше приложение от любых HW/SW потерь • Автоматическая или ручная мода позволяет адаптировать его к вашему конкретному приложению • Гарантирует непрерывность управления приложением • Поддержка установок PC • Автоматическое переключение на резервную станцию позволяет поддерживать работу на главной станции (master stations), как резервный жесткий диск заменяет процессор, обновляет память без остановки работы Sales-Meeting_SBCI_29_01_02

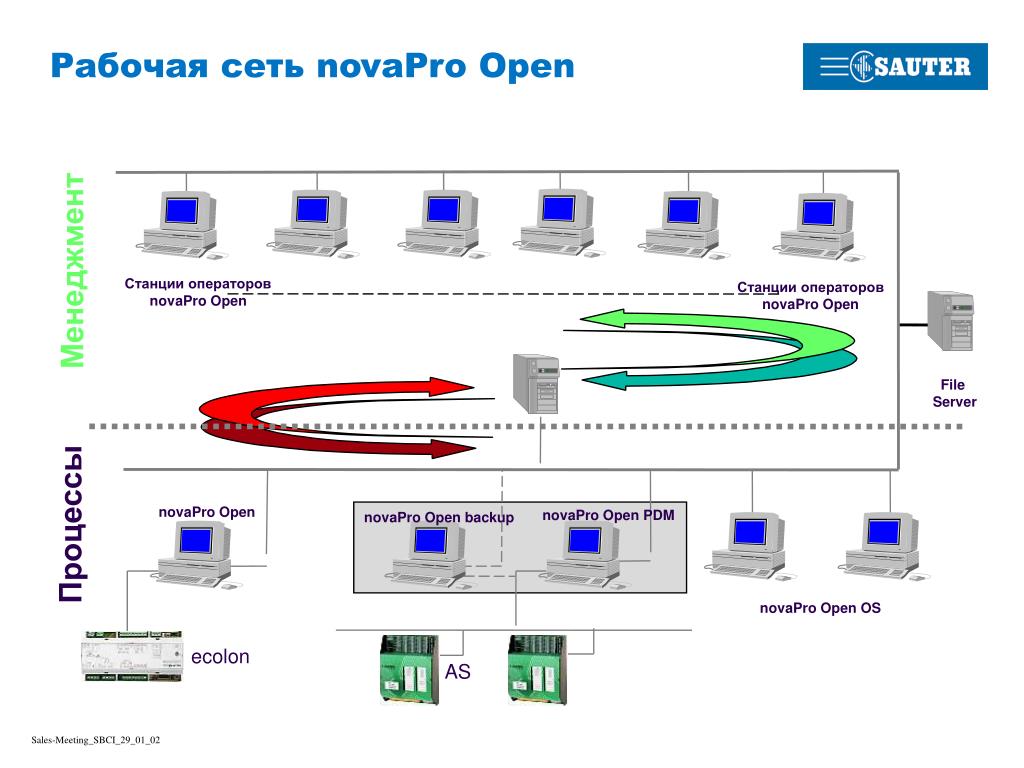

  21. Рабочая сетьnovaPro Open Менеджмент Станции операторов novaPro Open Станции операторов novaPro Open File Server Процессы novaPro Open novaPro Open PDM novaPro Open backup novaPro Open OS ecolon AS Sales-Meeting_SBCI_29_01_02

  22. Web-сервер novaPro Open Sales-Meeting_SBCI_29_01_02

  23. Распределенные применения: Web-сервер novaPro Open • Преимущества: • Административные • централизованное управление • все данные и ПО находятся на • все действия с ПО: восстановления, обновление, поддержка, нужно выполнять только в одном месте • Гибкость • удаленный доступ с любого PC • минимальные требования к системе для • не требуется специальная установка для клиента • Типовые применения: • Управление отдельным помещением • Управление алармами на распределенных (супермаркеты, школы, системы распределения энергии и т.п.) • Поддержка Sales-Meeting_SBCI_29_01_02

  24. Web сервер novaPro Open содержит web- документы и данные процессов Крепкая стена защищает Интранет от атак со стороны Интернета Интранет Интернет Web и безопасность • Web-доступ возможен только со стороны Интранета • Крепкая стена защищает Интранет и novaPro Open от несанкционированного доступа и атак со стороны Интернета Sales-Meeting_SBCI_29_01_02

  25. Сервер novaPro Open содержит данные процессов Стена защищает Интранет проникновения из Интрернета Web сервер содержит web документы Proxy ограничивает прямой доступ из Интернета на сервер novaPro Open Стена защищает web-сервер от атак из Интернета Демилитаризованная зона DMZ Интранет Интернет Web и безопасность • Доступ из Интранета и Интернета • Рекомендуемая конфигурация Sales-Meeting_SBCI_29_01_02

  26. Управление алармами в novaPro Open • Аларм является тестом типовой величины, в результате которого создается сообщение с информацией для пользователя • Предупреждения могут быть отсортированы и отфильтрованы по: • Строгости: Численный критерий от 0 до 50,000 • Зонам: Численный критерий от 0 до 50,000 • Семействам: 8 текстовых переменных • Классам: 16 классов • Алармы автоматически доступны всей сети • Алармы могут представляться в виде изображений • Каждому аларму может быть поставлен в соответствие текст подсказки (ASCII или HTML файлы) • Пути и комментарии алармов хранятся в базе данных Sales-Meeting_SBCI_29_01_02

  27. Алармы в novaPro Open Sales-Meeting_SBCI_29_01_02

  28. Алармы в novaPro Open : Преимущества • Защита от дурака, управляемые сообщения о событиях • Выведение механизма алармов на корневой уровень • Простое определение и использование • Одно и то же окно для исторических и актуальных сообщений • Каждый пользователь может установить свой собственный фильтр и просмотр алармов • Определение алармов • время разрешения 1msec • Многократная сортировка параметров • Распределение алармов • Предупреждения автоматически доступны по всей сети • Алармы автоматически рассылаются по всем станциям novaPro Open сети и могут быть подтверждены с любой станции Sales-Meeting_SBCI_29_01_02

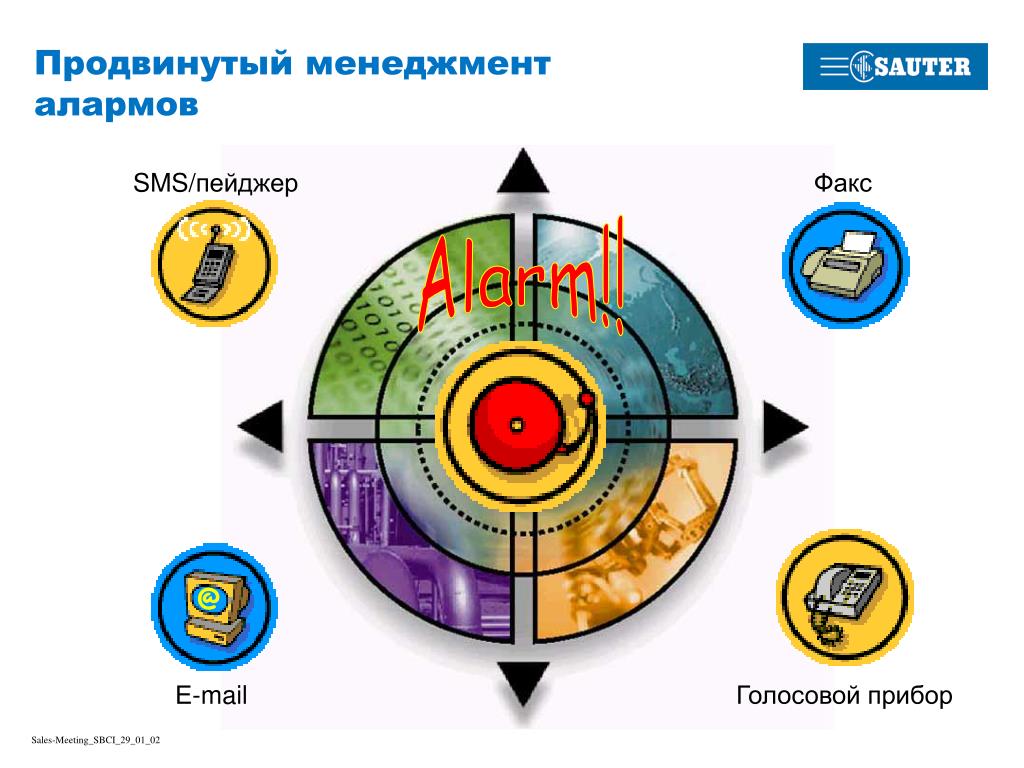

  29. SMS/пейджер Факс @ Е-mail Голосовой прибор Продвинутый менеджмент алармов Alarm!! Sales-Meeting_SBCI_29_01_02

  30. Продвинутый менеджмент алармов • Расписание обслуживания алармов Day: Smith Night: Jones Stand duty Sales-Meeting_SBCI_29_01_02

  31. Web-планировщик • Планирование событий и действий: • изменение уставок • изменение величин • включение макросов • выполнение системных операций (восстановление, запуск программ и т.д.) • дневное, недельное и месячное расписание • „Специальные дни“ для установки расписания на выходные дни или на время особых событий • Полная web-функциональность Sales-Meeting_SBCI_29_01_02

  32. ... еще много других возможностей Исторические данные Софт PLC Макросы Динамические объекты Генератор отчетов Средства Программное обеспечение Java/C/C++ Sales-Meeting_SBCI_29_01_02

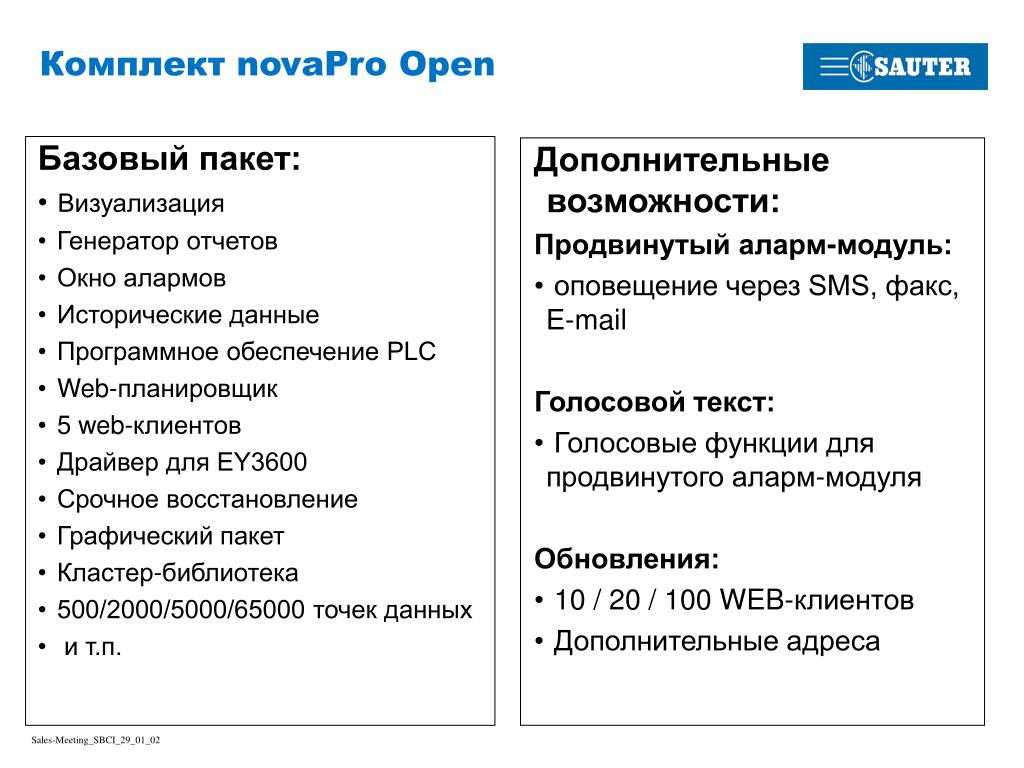

  33. Базовый пакет: Визуализация Генератор отчетов Окно алармов Исторические данные Программное обеспечение PLC Web-планировщик 5 web-клиентов Драйвер для EY3600 Срочное восстановление Графический пакет Кластер-библиотека 500/2000/5000/65000 точек данных и т.п. Дополнительные возможности: Продвинутый аларм-модуль: оповещение через SMS, факс, Е-mail Голосовой текст: Голосовые функции для продвинутого аларм-модуля Обновления: 10 / 20 / 100 WEB-клиентов Дополнительные адреса КомплектnovaPro Open Sales-Meeting_SBCI_29_01_02

  34. Открытая система Более 100 коммуникационных драйверов Web-технология Стандартная лицензия включает 5 web-клиентов Масштабируемая система Система с запасом Элегантный пользовательский менеджмент Шикарный менеджмент алармов Общие характеристикиnovaPro Open Sales-Meeting_SBCI_29_01_02

  35. Eidgenössische Technische Hochschule Zürich 220 зданий 60.000 точек данных Интеграция: Web-сервер BACnet, EIB, LON, OPC, M-Bus, Cerberus, Honeywell, Siemens Siclimat, L&S Visonic и другие. Банк „Ferrier Lulli“, Женева, Швейцария BCV St. François, Лозанна, Швейцария Медицинский центр и Университет, Лозанна, Швейцария Медицинский центр, Ивердон, Швейцария Банк „Credit Suisse“, Хорген, Швейцария Государственный Технический Университет, Цюрих, Швейцария EMPA, Eidg. Materialprüfungs- und Forschungsanstalt, CH-Dübendorf Hôpital, CH-Fribourg HUG Belle Idée, CH-Geneve Kantonsspital, CH-Schaffhausen Regionalspital, CH-Biel Stadtspital, CH-Waid Psychiatrie Ost, CH-Würenlingen Psychiatrie, CH-Villigen Stihle, F-Colmar Swisscom, CH-Bergière Показательные объекты Sales-Meeting_SBCI_29_01_02

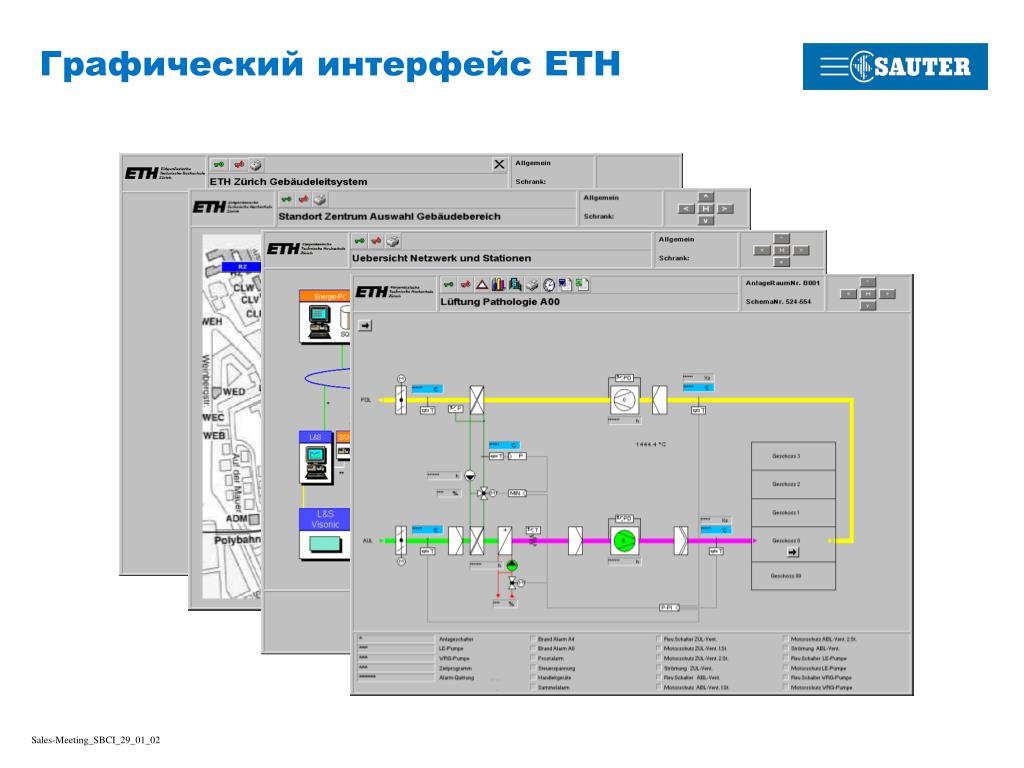

  36. Графический интерфейс ETH Sales-Meeting_SBCI_29_01_02

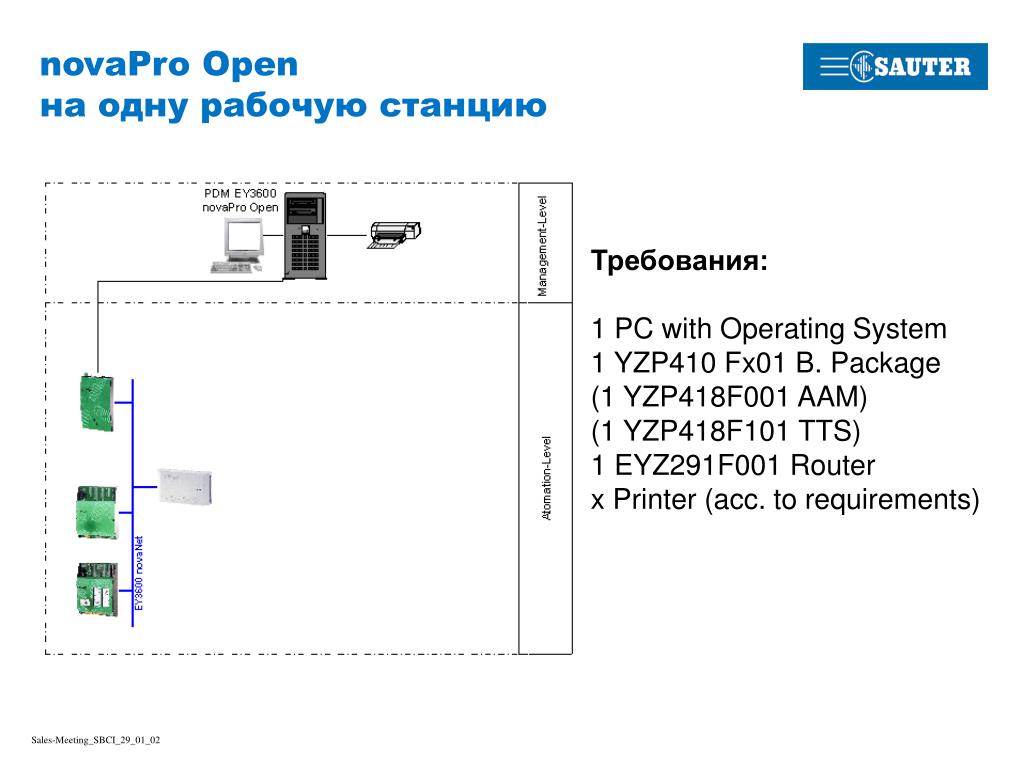

  37. novaPro Openна одну рабочую станцию Требования: 1 PC with Operating System 1 YZP410 Fx01 B. Package (1 YZP418F001 AAM) (1 YZP418F101 TTS) 1 EYZ291F001 Router x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

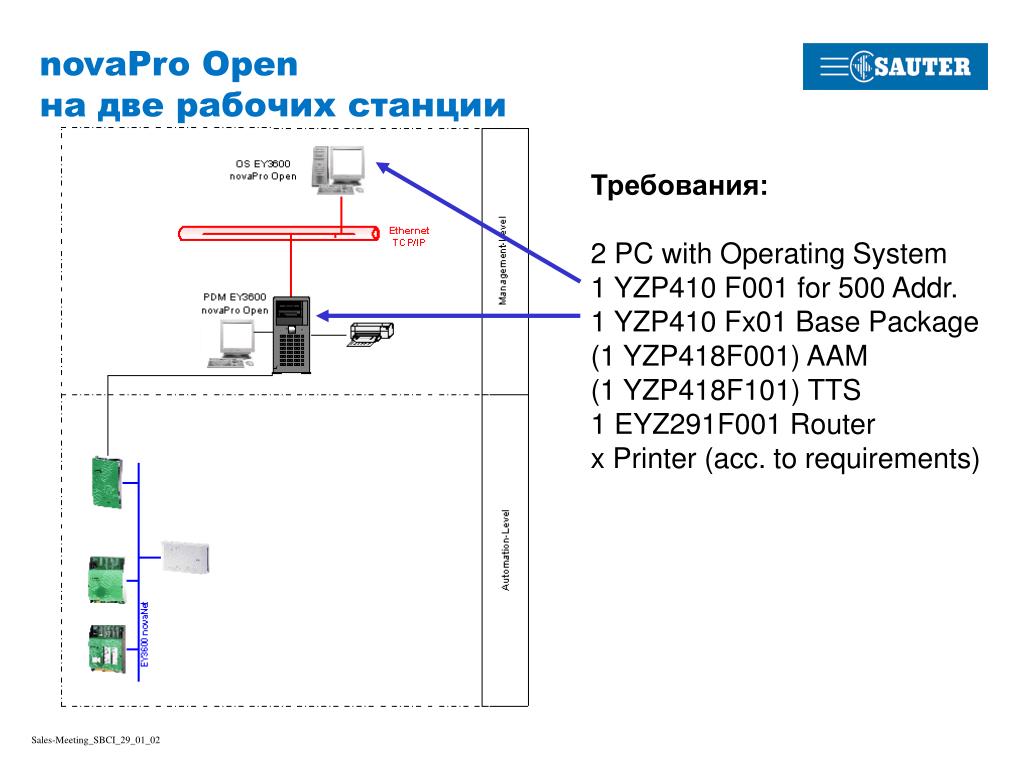

  38. novaPro Openна две рабочих станции Требования: 2 PC with Operating System 1 YZP410 F001 for 500 Addr. 1 YZP410 Fx01 Base Package (1 YZP418F001) AAM (1 YZP418F101) TTS 1 EYZ291F001 Router x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

  39. novaPro Open с ветвями EY3600 AS и EY2400 US Требования: 1 PC with Operating System 1 YZP410 Fx01 B. Package (1 YZP418F001) AAM (1 YZP418F101) TTS 1 EYZ291F001 Router 1 EYZ485F001 V24-DL Conv. 1 YZP416F101 Driver EY2400 1 Driver of Syst. to integrate x Printer (acc. to requirements) Sales-Meeting_SBCI_29_01_02

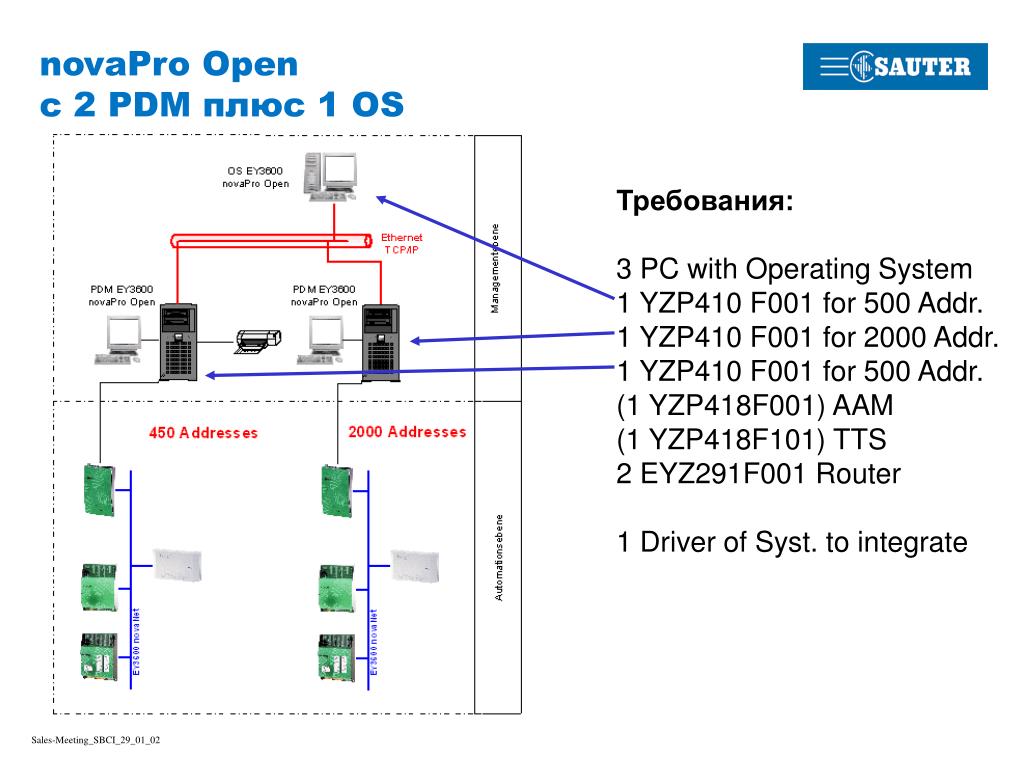

  40. novaPro Openс 2 PDM плюс 1 OS Требования: 3 PC with Operating System 1 YZP410 F001 for 500 Addr. 1 YZP410 F001 for 2000 Addr. 1 YZP410 F001 for 500 Addr. (1 YZP418F001) AAM (1 YZP418F101) TTS 2 EYZ291F001 Router 1 Driver of Syst. to integrate Sales-Meeting_SBCI_29_01_02

  41. EY3600 novaPro Open Sales-Meeting_SBCI_29_01_02
