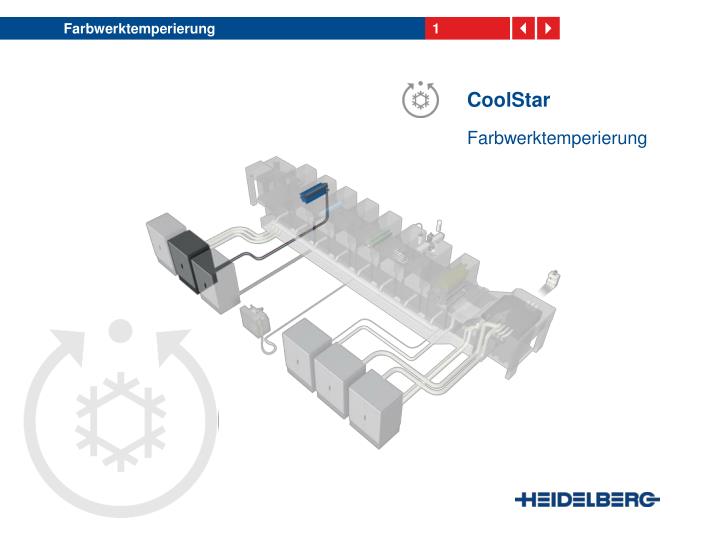

  1. Farbwerktemperierung CoolStar Farbwerktemperierung

  2. Farbwerktemperierung Heute schon geschwitzt? • Hohe Umgebungstempe-raturen durch immer höhere Maschinenleistungen und Fortdruckgeschwindigkeiten • Dadurch drucktechnische Probleme wie z.B. Tonen • Zusätzliche Belastung des Drucksaalklimas durch erhöhte Feuchtmittelver-dunstung (Alkohol!)

  3. Farbwerktemperierung CoolStar – Die exakte Farbwerktemperierung • Die Klima-Automatik für die Druckmaschine • Verbindung aller Druckwerke einer Maschine über einen Wasserkreislauf • Zentrale Unterbringung der Heiz- und Kühlkomponenten in Hochschrank oder Pult-gerät

  4. Farbwerktemperierung CoolStar – Funktionen • Temperierung in jedem Druckwerk: • Bei SM 102/CD 102 und CD 74/ SM 74/SM 74 DI: drei Farb-reiber sowie die Duktorwalze • Bei SM 52: zwei Farbreiber sowie die Duktorwalze • Kühlung bzw. Beheizung des Kühlkreislaufs möglich

  5. Farbwerktemperierung CoolStar – Temperaturverlauf im Druckwerk Temperatur der Reiber 45º C 40º C Ungekühlte Maschine Temperatur auf der Druckplatte 35º C 30º C Temperatur der Reiber Gekühlte Maschine 25º C Temperatur auf der Druckplatte 20º C 25.000 5.000 10.000 20.000 15.000 Bogen im Fortdruck [n]

  6. Farbwerktemperierung CoolStar – Die neuen Reibzylinder • Neue Reibzylinder-Genera-tion mit geändertem Aufbau und erhöhter Strömungsge-schwindigkeit • Dadurch Steigerung des Wärmeübergangs um 350% (im Vergleich zu herkömmli-chen Reibzylindern)

  7. Farbwerktemperierung Neuer Reibzylinder CoolStar – Verbesserung des Reiber-Wärmeüber-gangs Reibzylinder aus Kupfer Wärme-leitzahlen [W/(mK)]* Herkömmlicher Reibzylinder *Maß für die Effizienz des Wärmeübergangs 200 • Vergleich gekühlter Reibzy-linder bei einer Kühlwasser-temperatur von 15 °C • Effekt: Konstant hohe Druck-qualität durch ausgeglichene und schnell nachregelbare Temperaturverhältnisse im Farbwerk 150 100 50 0 5 10 15 20 Volumenstrom [L/min]

  8. Farbwerktemperierung CoolStar – Vorteile • Wirkungsvolle Verringerung der Anlaufmakulatur • Erhöhung der Fortdruck-stabilität, auch bei ungüns-tigen Klimabedingungen • Signifikante Verbesserung der Farb-Wasser-Balance • Verhinderung wärmebeding-ter Probleme (z.B. Tonen)

  9. Farbwerktemperierung CoolStar – Vorteile • Ermöglichung hoher Fort-druckgeschwindigkeiten und somit hoher Produktivität • Beitrag zur IPA-Reduzierung • Voraussetzung für den wasserlosen Offset-Druck
