  1. BRC TRAINING

  2. Системы SequentBRC

  3. Системы SequentBRC

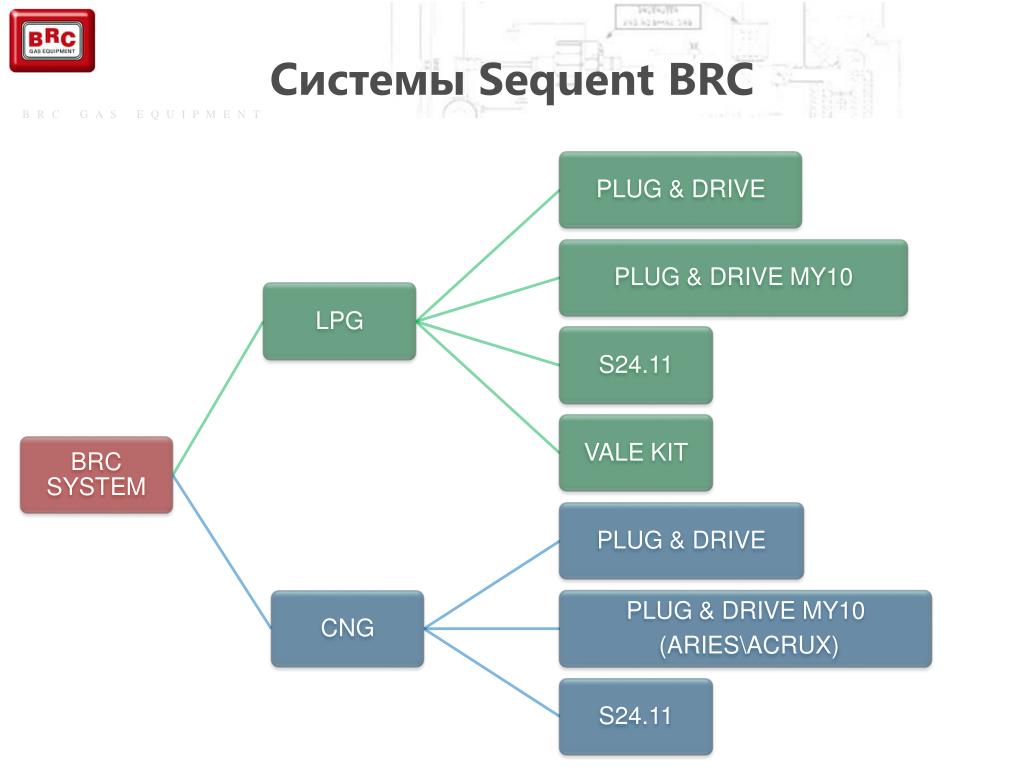

  4. Системы SequentBRC

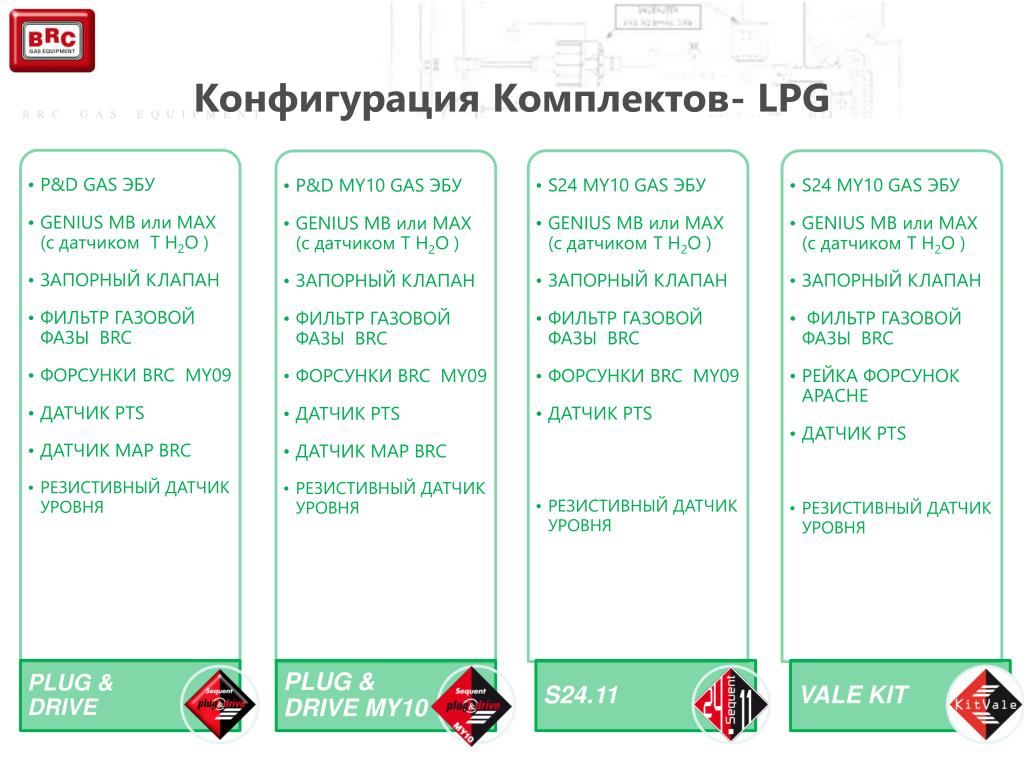

  5. Конфигурация Комплектов- LPG • P&D GAS ЭБУ • GENIUS MB или MAX (с датчиком T H2O ) • ЗАПОРНЫЙ КЛАПАН • ФИЛЬТР ГАЗОВОЙ ФАЗЫ BRC • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • ДАТЧИК MAP BRC • РЕЗИСТИВНЫЙ ДАТЧИК УРОВНЯ • S24 MY10 GAS ЭБУ • GENIUS MB или MAX (с датчиком T H2O ) • ЗАПОРНЫЙ КЛАПАН • ФИЛЬТР ГАЗОВОЙ ФАЗЫ BRC • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • РЕЗИСТИВНЫЙ ДАТЧИК УРОВНЯ • S24 MY10 GAS ЭБУ • GENIUS MB или MAX (с датчиком T H2O ) • ЗАПОРНЫЙ КЛАПАН • ФИЛЬТР ГАЗОВОЙ ФАЗЫ BRC • РЕЙКА ФОРСУНОК APACHE • ДАТЧИК PTS • РЕЗИСТИВНЫЙ ДАТЧИК УРОВНЯ • P&D MY10 GAS ЭБУ • GENIUS MB или MAX (с датчиком T H2O) • ЗАПОРНЫЙ КЛАПАН • ФИЛЬТР ГАЗОВОЙ ФАЗЫ BRC • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • ДАТЧИК MAP BRC • РЕЗИСТИВНЫЙ ДАТЧИК УРОВНЯ PLUG & DRIVE PLUG & DRIVE MY10 S24.11 VALE KIT

  6. Конфигурация Комплектов - CNG • P&D GAS ЭБУ • РЕДУКТОР ZENITH (с датчиком T H2O ) • ВЕНТИЛЬ VM A3 • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • ДАТЧИК MAP BRC • РЕЗИСТИВНЫЙ ДАТЧИК УРОВНЯ • P&D MY10 GAS ЭБУ • РЕДУКТОР ZENITH (с датчиком T H2O ) • ВЕНТИЛЬ VM A3 BANJO • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • ДАТЧИК MAP BRC • ДАТЧИК УРОВНЯ- ВЫСОКОГО ДАВЛЕНИЯ • S24 MY10 GAS ЭБУ • РЕДУКТОР ZENITH (с датчиком T H2O ) • ВЕНТИЛЬ VM A3 BANJO • ФОРСУНКИ BRC MY09 • ДАТЧИК PTS • ДАТЧИК MAP BRC • ОПТИЧЕСКИЙ ДАТЧИКИ УРОВНЯ PLUG & DRIVE PLUG & DRIVE MY10 S24.11

  7. КОМПОНЕНТЫ LPG И CNG

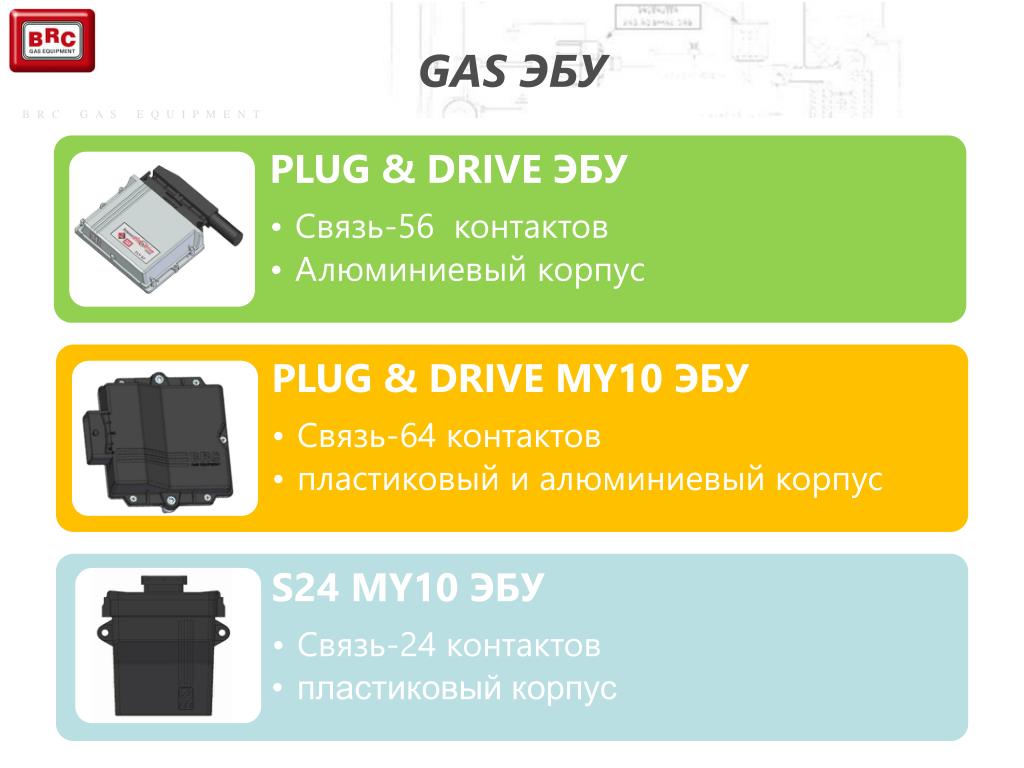

  8. GAS ЭБУ • PLUG & DRIVE ЭБУ • Связь-56 контактов • Алюминиевый корпус • PLUG & DRIVE MY10 ЭБУ • Связь-64 контактов • пластиковый и алюминиевый корпус • S24 MY10 ЭБУ • Связь-24 контактов • пластиковый корпус

  9. ГАЗ ЭБУ

  10. ФОРСУНКИ ГАЗ Питания форсунки Форсунка: IN03 MY09 Управление: Пик энд Холд 3 Модели: Normal, Max и SuperMax Катушка 1,66 Ω железная мембрана ВХОД ГАЗА (подача снизу) ВХОД ГАЗА (подача снизу) ВЫХОД ГАЗА

  11. ФОРСУНКИ ГАЗ

  12. ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ - PTS момент затяжки : 7±1Нм Рабочее давление (абсолютное) : 4,5 бар Рабочая Температура : от -40° C до +130°C - Утверждено: 67R 010179 LPG 110R 000095 CNG GROUND TERMINAL TEMPERATURE OUTPUT POWER TERMINAL 5V PRESSURE OUTPUT

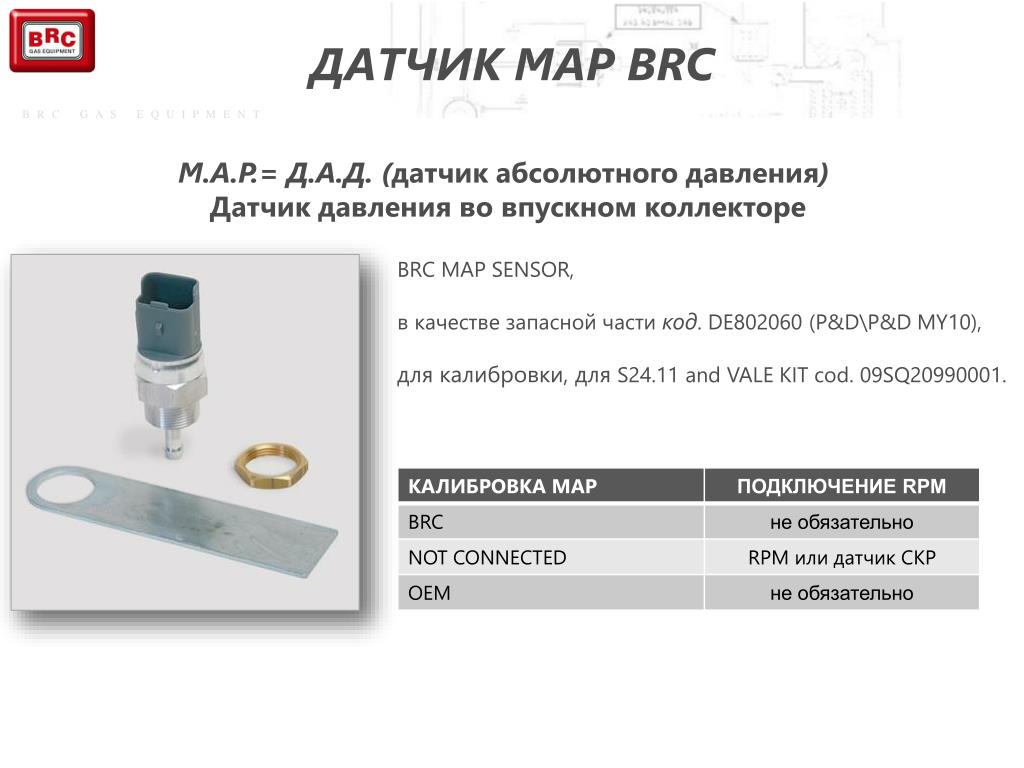

  13. ДАТЧИК MAPBRC M.A.P.= Д.А.Д. (датчик абсолютного давления) Датчик давления во впускном коллекторе BRC MAP SENSOR, в качестве запасной части код. DE802060 (P&D\P&D MY10), для калибровки, для S24.11 and VALE KIT cod. 09SQ20990001.

  14. LPG КОМПОНЕНТЫ

  15. EUROPA 2 -Мультиклапан - Ограничением Подачи на 80% - Резистивный Датчик Уровня 0-90Ω. - Превышение расхода и запорный Электроклапан. - Предохранительный клапан Избыточного Давления(до 27 бар). - Предохранитель для высоких Температур (Пожар 110°C). - Ручной кран. LPG НА ВЫХОДЕ 90°: • 11RM01990002 8 mm Ø шланг • 24RC04000004 6 mm Ø шланг,длинный • 11RM01990006 6 mm Ø шланг,короткий

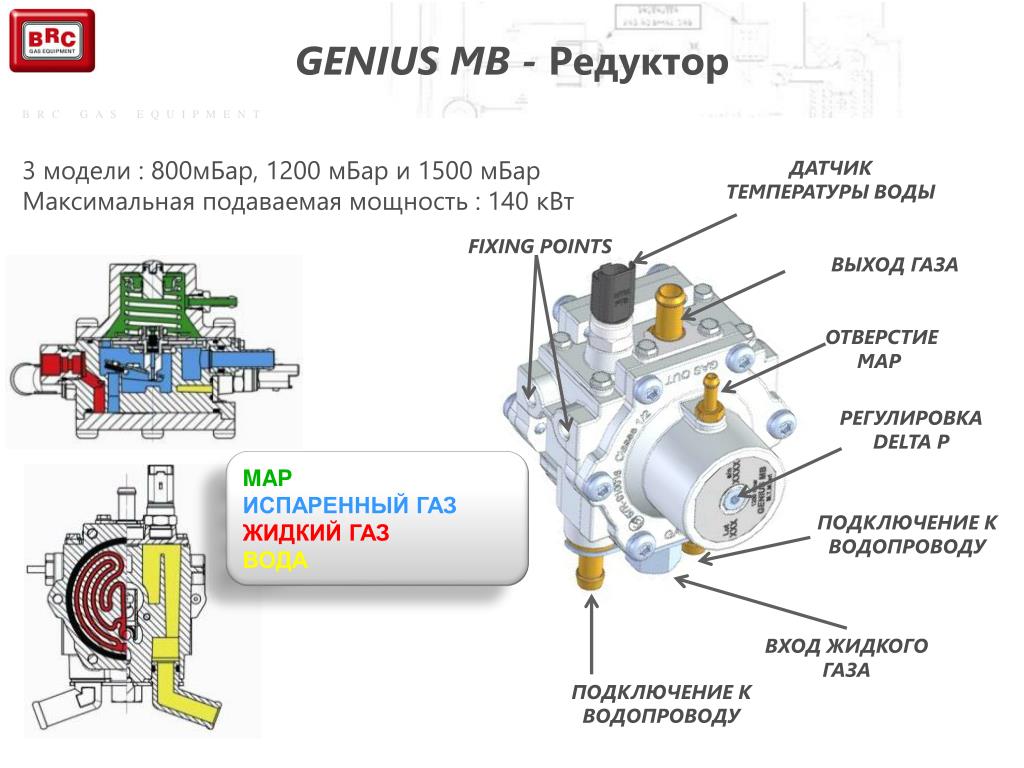

  16. GENIUS MB - Редуктор 3 модели: 800мБар, 1200 мБари 1500 мБар Максимальная подаваемая мощность : 140 кВт ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ FIXING POINTS ВЫХОД ГАЗА ОТВЕРСТИЕ MAP РЕГУЛИРОВКА DELTA P MAP ИСПАРЕННЫЙ ГАЗ ЖИДКИЙ ГАЗ ВОДА ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ ВХОД ЖИДКОГО ГАЗА ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

  17. GENIUS MB - Редуктор ПрямойВыход газа OT2611279 12 mm Ø, OT2611240 10 mm Ø 90° Выход газа OT2611280 12 mm Ø, OT2611228 10 mm Ø 90° Подключение к водопроводу OT2611224 8 mm Ø, OT2611226 15 mm Ø Подключение к водопроводу OT2611306 8 mm Ø, OT2611307 15 mm Ø

  18. GENIUS MAX - Редуктор 1 Модель ΔP: 1500мбар Максимальная подаваемая мощность : 240 кВт MAP ИСПАРЕННЫЙ ГАЗ ЖИДКИЙ ГАЗ ВОДА ВЫХОД ГАЗА РЕГУЛИРОВКА DELTA P ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ИЗБЫТОЧНОГО ДАВЛЕНИЯ ОТВЕРСТИЕ MAP ВХОД ЖИДКОГО ГАЗА ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

  19. ET98 MY07 - Электроклапан Электроклапан закрытый, Бумажный фильтр.

  20. ФИЛЬТР ГАЗОВОЙ ФАЗЫ FJ 1 HE Filter CERTOOLS

  21. Форсунки Apache Рабочее Давление: 0,5 – 2,0 Бар Напряжение: 10,8 – 14,4 Вольт Сопротивление: 3 Ω Driver stage: Peak and Hold (PWM) Управление: Пик энд Холд Диапазон рабочей температуры : от-20 до+120 °C Минимальное Время Впрыска 4.0 ms Утверждено67R-01 / 110R-00 Комплект для ремонта : код09SQ99020270

  22. Форсунки Apacheкалибровка жиклёров

  23. CNG КОМПОНЕНТЫ

  24. ЭлектроклапанNC (закрыт) Ограничительный клапан ручнои клапан "выше по течению" от электромагнитного клапана плавкий предохранитель 110°C разрывная мембрана (опциональная) отверстие вход / выход двойное Водонепроницаемые электрические соединения Threads Availability (W28,8 – 1”BS – ¼” NGT). Компоненты CNG – VB S1 ОБЩИЕ ХАРАКТЕРИСТИКИ

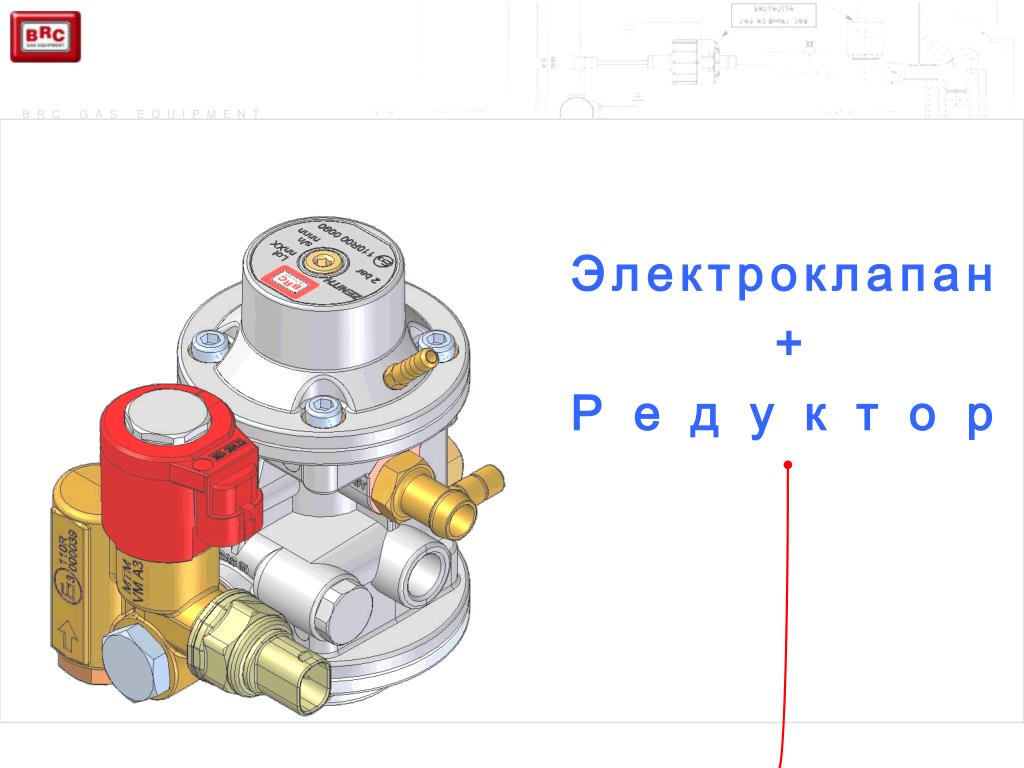

  25. Электроклапан + Редуктор

  26. Электроклапан катушка Фильтр высолого давления СОЕДИНИТЕЛЬ ОТВЕРСТИЕ ДЛЯ ДАТЧИКА ВЫСОКОГО ДАВЛЕНИЯ СоединениеBANJO CNG Вход

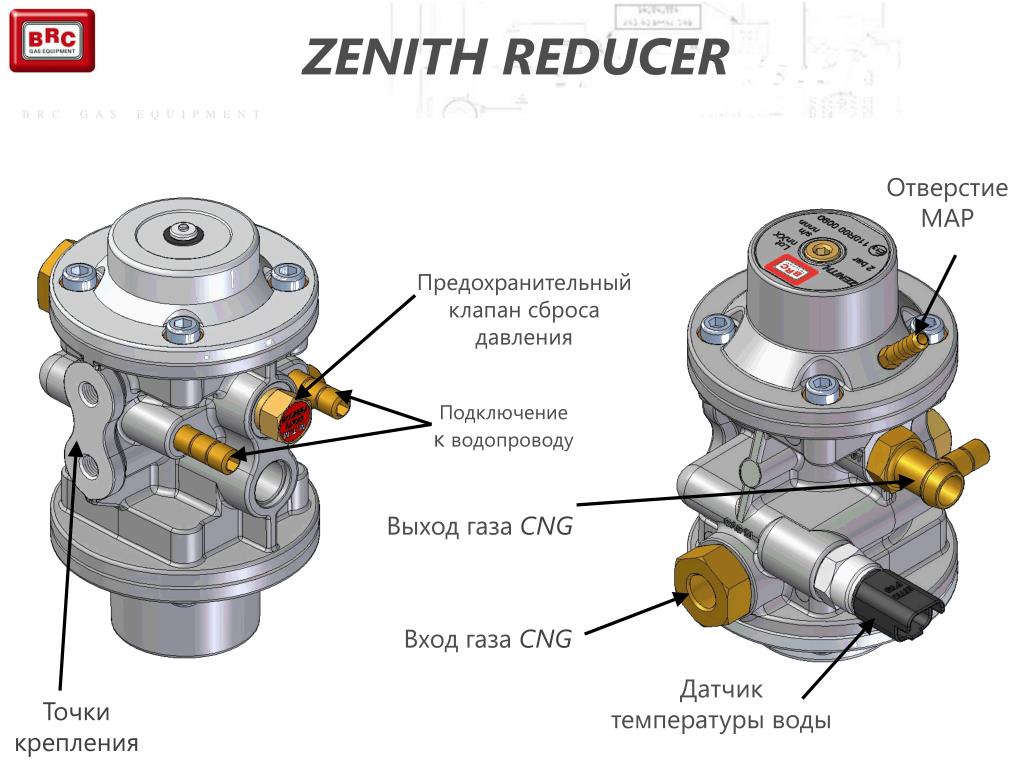

  27. ZENITH REDUCER “ZENITH” THE REDUCER Отверстие MAP Предохранительный клапан сброса давления Подключение к водопроводу Выход газа CNG Вход газа CNG Датчик температуры воды Точки крепления

  28. Системы LPG BRC

  29. Sequent 24.11 LPG (Only 3-4 Cylinders) Sequent 24 MY10 Genius MAX + TH2O датчик Genius MB + TH2O датчик + Форсунка BRC MY09 датчикMAP (Только во время калибровки) + +

  30. Sequent 24.11 • Подключить • Питание • Зажигание • Сигнал RPM или MAP • Необязательное • Датчик Кислорода Лямбда-Зонд • Конфигурация MAP • Не Подключен (Только во время калибровки) • Подключить RPM • BRC (DE802060) – RPM не нужно • OEM (Оригинальный датчик MAP) – RPM не нужно

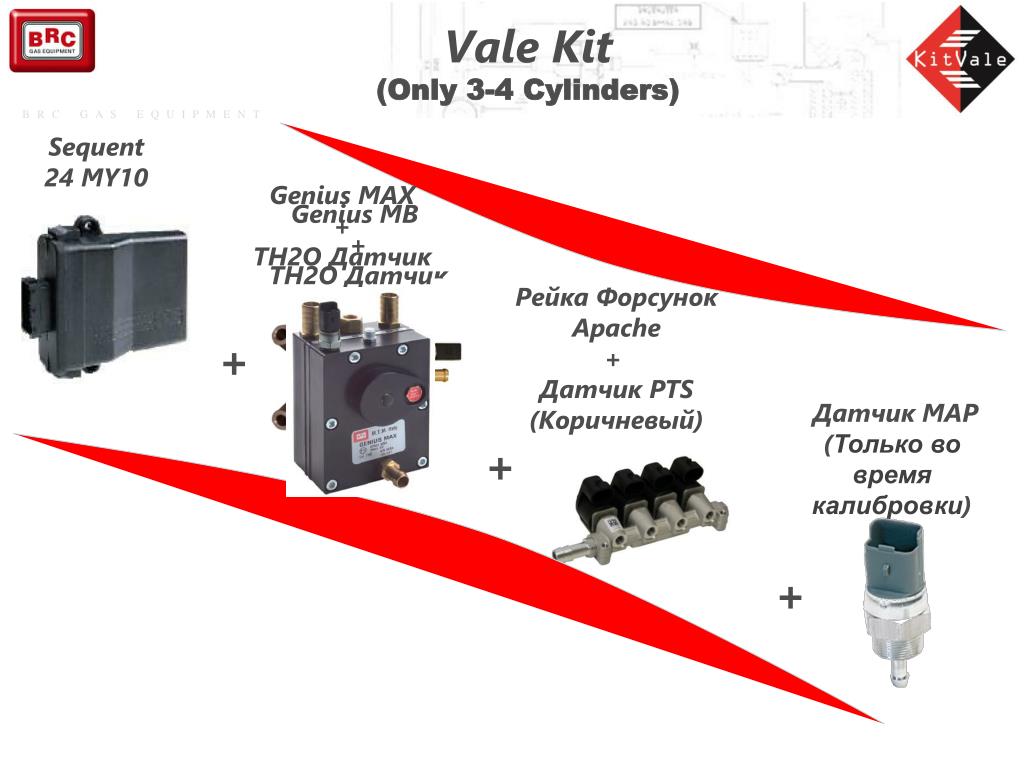

  31. Vale Kit(Only 3-4 Cylinders) Sequent 24 MY10 Genius MAX + TH2O Датчик Genius MB + TH2O Датчик РейкаФорсунок Apache + Датчик PTS (Коричневый) + Датчик MAP (Только во время калибровки) + +

  32. Vale Kit • Подключить • Питание • Зажигание • Сигнал RPM или MAP • Optional • Датчик Кислорода Лямбда-Зонд • Конфигурация MAP • Не Подключен (Только во время калибровки) • Подключить RPM • BRC (DE802060) – RPM не нужно • OEM (Оригинальный датчик MAP) – RPM не нужно

  33. Sequent Plug & Drive (4-5-6-8 Cylinders) Sequent P&D ECU Genius MAX + TH2O Датчик Genius MB + TH2O Датчик + Форсунка BRC MY09 + Датчик MAP +

  34. Plug & Drive • Подключить • Питание • Зажигание • Необязательное подключение ОБД () в зависимости от типа соединения • Датчик Кислорода Лямбда-Зонд IN • В случае необходимости • Датчик Кислорода Лямбда-Зонд OUT • ВнешнийВариатор Опережения (для CNG,СПГ) • RPM сигнал

  35. Системы BRC CNG

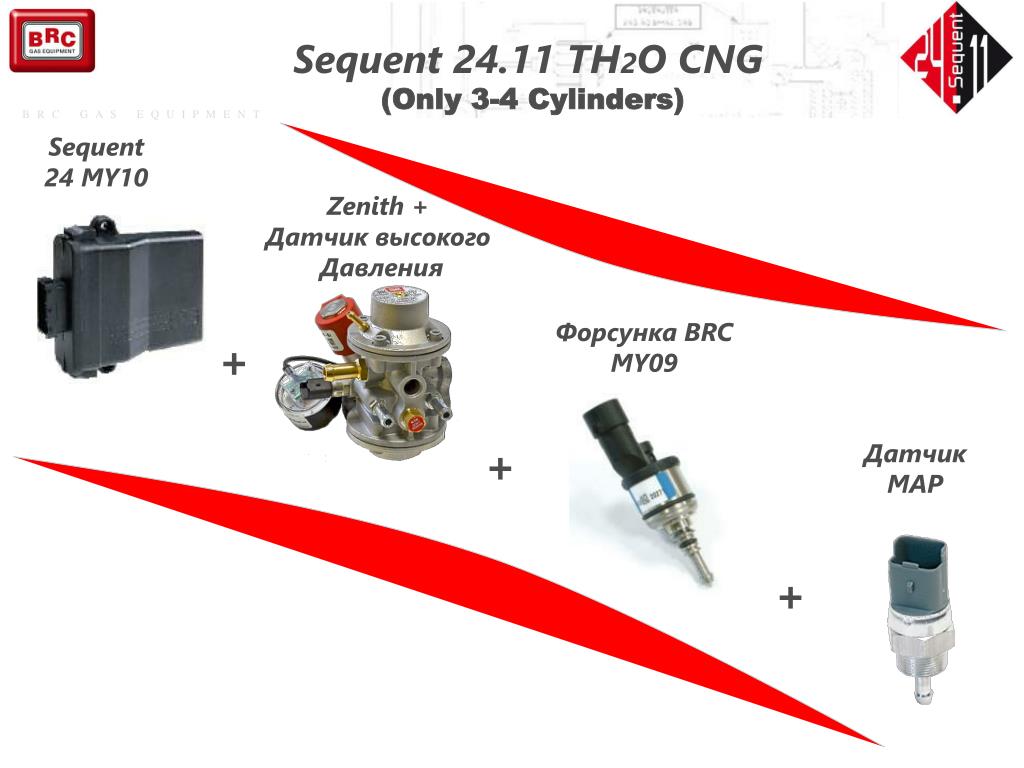

  36. Sequent 24.11 TH2O CNG (Only 3-4 Cylinders) Sequent 24 MY10 Zenith + Датчик высокого Давления Форсунка BRC MY09 + Датчик MAP + +

  37. Sequent 24.11 CNG System • Подключить • Питание • Зажигание • Необязательное • -Датчик Кислорода Лямбда-Зонд • -RPM • Конфигурация MAP • Датчик BRC (DE802060)

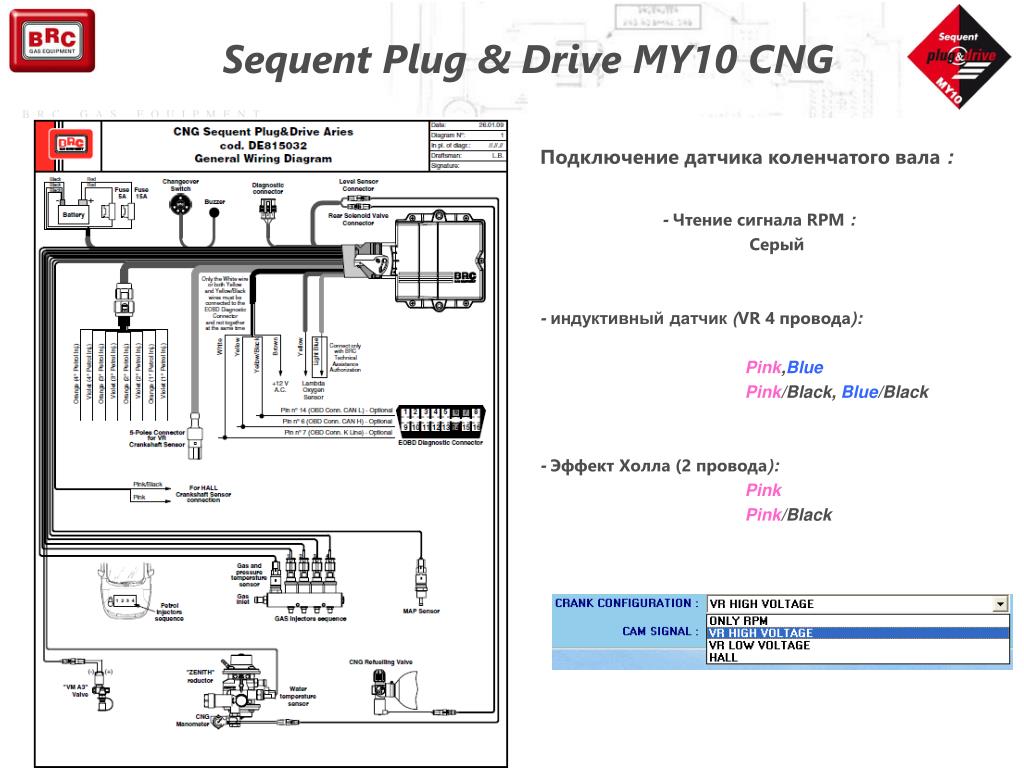

  38. Sequent Plug & Drive MY10 CNG (Only 3-4 Cylinders) P&D MY10 ECU Zenith + Датчик высокого Давления Форсунка BRC MY09 + + Датчик MAP +

  39. Sequent Plug & Drive MY10 CNG • Подключение датчика коленчатого вала : • - Чтение сигнала RPM: • Серый • - индуктивный датчик (VR 4 провода): • Pink,Blue • Pink/Black, Blue/Black • - Эффект Холла (2 провода): • Pink • Pink/Black

  40. ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА(CKP): • Два выбора: • индуктивный датчик(60-2, 36-2, 36-1, 30-2) : • Этот датчик имеет два провода(положительныйиотрицательный),сигнал на экране осциллографа будет следующим: отрицательный провод положительный провод

  41. ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА(CKP): • Эффект Холла(60-2, 36-2, 36-1, 30-2) • Этот датчик имеет три провода (Питание,МассаиСигнал),сигнал на экране осциллографа будет следующим:

  42. Внутренний вариатор угла опережения зажигания

  43. Как работают системы BRC

  44. Характеристики форсунок BRC Шаг 1 Шаг 2 Шаг 3 ЧтениеTonP Ton G Вычисление Расчет потока Газа TonG TonP Течение Газа Поток бензина Система впрыска: Вычисление +12V Батарея +12 V Топливная Форсунка Электроклапан Редуктор Реле́ Мультиклапан +12V Датчик давления и температуры газа +12 V оранжевый +12V фиолетовый Расчет бензинового потока Газовая Форсунка ЭБУ бензина ЭБУ Газ

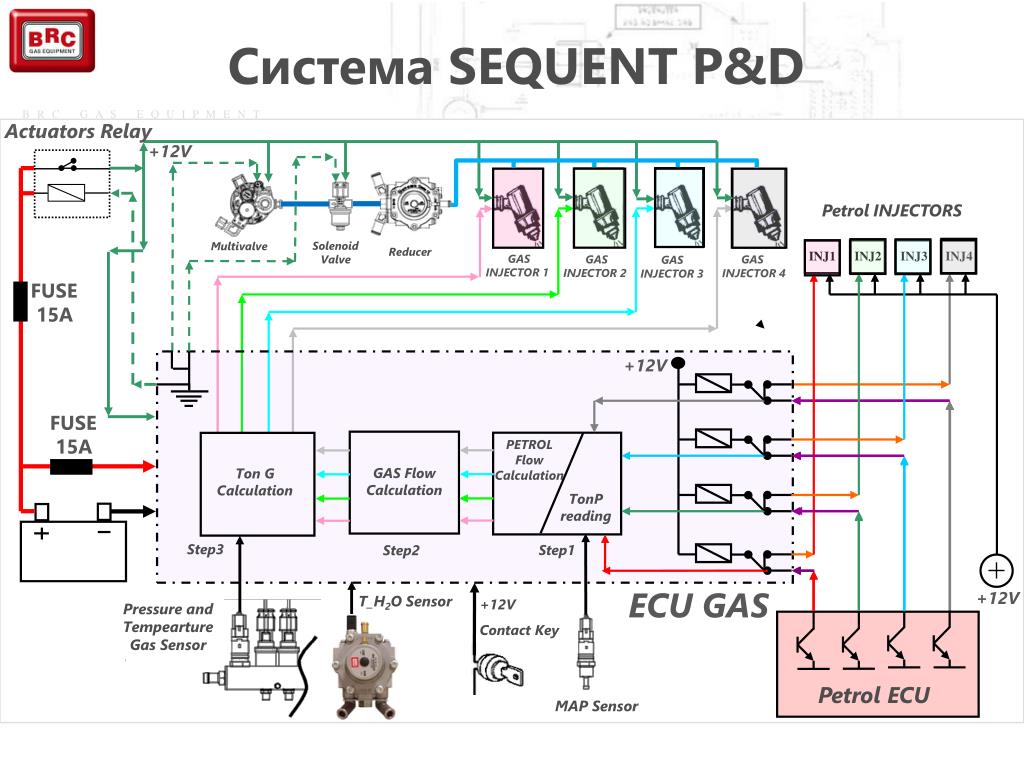

  45. FUSE 15A FUSE 15A Система SEQUENT P&D Actuators Relay +12V Petrol INJECTORS Solenoid Valve Multivalve Reducer INJ1 INJ2 INJ3 INJ4 GAS INJECTOR 1 GAS INJECTOR 2 GAS INJECTOR 4 GAS INJECTOR 3 +12V PETROL Flow Calculation GAS Flow Calculation Ton G Calculation TonP reading Step3 Step1 Step2 ECU GAS +12V T_H2O Sensor +12V Contact Key Pressure and Tempearture Gas Sensor Petrol ECU MAP Sensor

  46. В новом комплекте S24.11 Реле является внутренним по отношению кЭБУ

  47. Sequent 24.11 PETROL INJECTORS +12V INJ1 INJ2 INJ3 INJ4 GAS INJECTOR1 GAS INJECTOR2 GAS INJECTOR3 GAS INJECTOR4 +12V F15A PETROL Flow Calculation GAS Flow Calculation Ton G Calculation F5A TonP reading Step 3 Step 1 Step 2 GAS ECU +12V T_H2O Sensor Pressure and Tempearture Gas Sensor +12V Contact Key PETROL ECU MAP Sensor

  48. Саморегулирование

  49. Уточнение Регулировок

  50. Калибровка MAP OEM Если в качестве «типа оборудования» выбран датчик-OEM MAP (т.е. он имеется в оригинальной комплектации автомобиля), необходимо выполнить калибровку этого датчика
