Le traçage des usinages

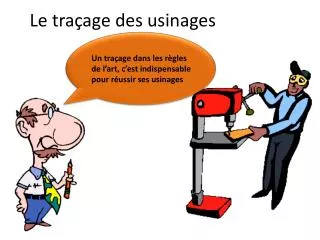

1. Un traçage dans les règles de l’art, c’est indispensable pour réussir ses usinages Le traçage des usinages

2. Les tracés d’assemblages s’effectuent sur le chant intérieur des pièces (SR2) au crayon 4H et à l’équerre à 90°. 1- Réunir les montants à l’aide d’une presse 2- Tracer les traits d’aboût à l’aide de l’équerre et d’un crayon 4h bien taillé

3. 3- Utiliser les traverses pour reporter la dimension des assemblages. Puis tracer à l’équerre la position des assemblages

4. 4- Tracer les épaulements à partir des traits d’aboût sachant que l’épaulement E = 1/3 de la largeur L du tenon L E 5- Indiquer la position des assemblages (tenons et mortaises). Mortaises Tenons

5. 6- Tracer la position des usinages ( moulures, feuillure ou rainure). Rainures Moulures Feuillures

6. Procéder de la même manière pour les traverses Réunir les traverses à l’aide d’une presse Utiliser les traverses pour reporter la dimension des assemblages puis tracer à l’équerre Tracer les aboûts Indiquer la position des assemblages (tenons et mortaises) Tracer la position des usinages ( moulures, feuillures ou rainures). Tracer les épaulements Contrôler l’ensemble Usiner

7. Fiche de synthèseC.3 Le traçage des assemblages Nom : Prénom : N° Utilité : Délimiter l’ouvrage, positionner les assemblages, repérer et disposer les usinages (moulures, feuillures et rainures) sur l’ensemble des éléments avant l’usinage. Réalisation d’un Lutrin en hêtre massif Epaulement 1 - Tracer les montants en les réunissant : a) les traits d’aboûts b) les assemblages en utilisant les traverses pour reporter les dimensions. c) flécher les mortaises et hachurer les parties tombantes des tenons. 2 – Tracer les traverses en les réunissant : a) les traits d’aboûts b) les assemblages en utilisant les montants pour reporter les dimensions c) flécher les mortaises et hachurer les parties tombantes des tenons. 3 – Tracer les usinages (moulures, rainures et feuillures) . a c b Hauteur du châssis Rainure c b Moulure a Feuillure Largeur du châssis Observation :Cette phase intervient après l’établissement des éléments et doit être effectuée avec la plus grande précision ,en effet vos tracés guideront tout les usinages que vous devrez réaliser. Alors taillez bien vos crayons 4h, vérifiez vos équerres et soyez rigoureux. Activité conduite :

8. Maintenant courage et à vos crayons et faites comme moi gardez bonne mine…

9. Fiche de synthèseC.3 Le traçage des assemblages Nom : Prénom : N° Utilité : -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------- Epaulement 1 - Tracer les montants en les réunissant : a) les traits d’aboûts b) les assemblages en utilisant les traverses pour reporter les dimensions. c) flécher les mortaises et hachurer les parties tombantes des tenons. 2 – Tracer les traverses en les réunissant : a) les traits d’aboûts b) les assemblages en utilisant les montants pour reporter les dimensions c) flécher les mortaises et hachurer les parties tombantes des tenons. 3 – Tracer les usinages (moulures, rainures et feuillures) . Hauteur du châssis Largeur du châssis Observation : ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Activité conduite :
