第七章 直流电源

第七章 直流电源. 直流电源的四大部分和作用：. 1 、电源变压器：变压；. 2 、整流：交变直；. 3 、滤波：滤除交流成分；. 4 、稳压：保持输出电压稳定；. 第一节 整流电路. 一、单相半波整流电路. 1 、电路组成：. 2 、工作原理：. 3 、整流电路的主要参数：. （ 1 ）输出直流电压 U 0 和直流电流 I 0 ：. (2) 整流二极管的参数选择：. ① 二极管最高反向电压 U RM:. ② 二极管平均电流 I D :. (3) 脉动系数 S:. 二、单相桥式整流电路. 1 、组成：４个二极管接成电桥形式；.

bobby
Download Presentation

第七章 直流电源

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

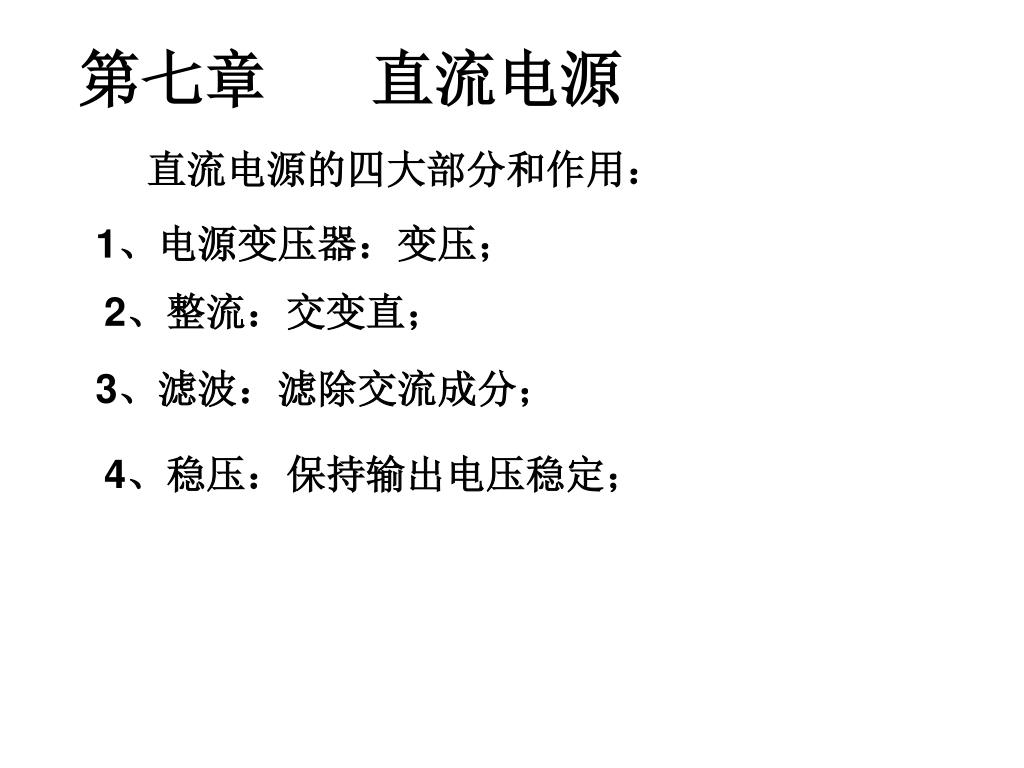

  1. 第七章 直流电源 直流电源的四大部分和作用： 1、电源变压器：变压； 2、整流：交变直； 3、滤波：滤除交流成分； 4、稳压：保持输出电压稳定；

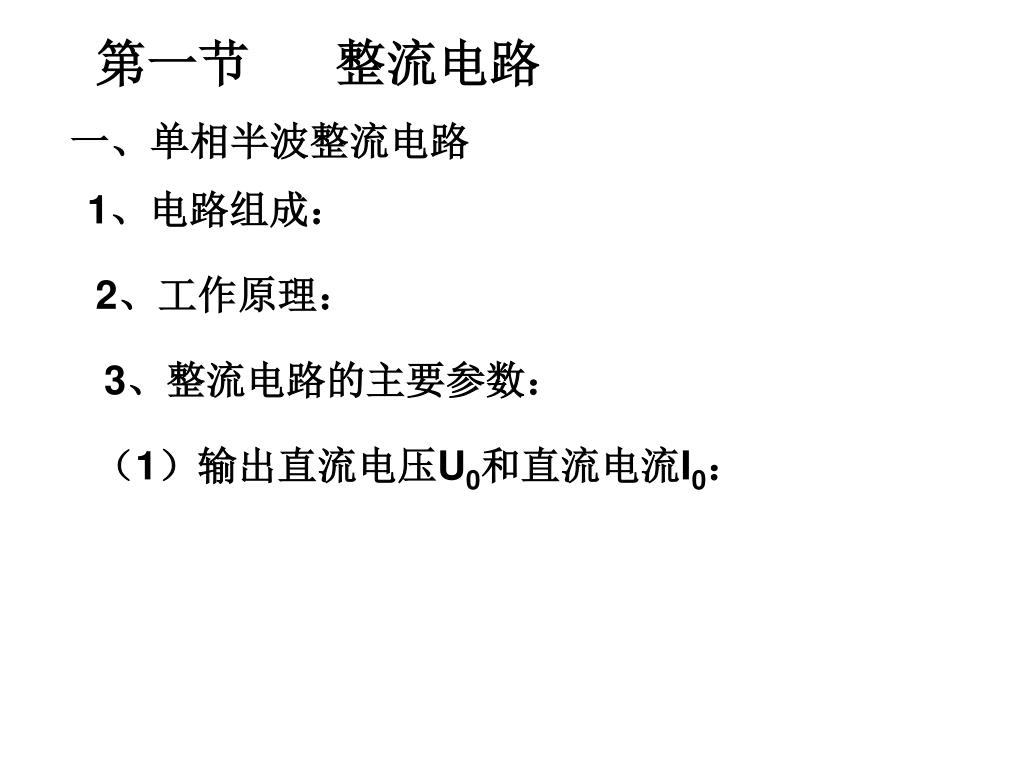

  2. 第一节 整流电路 一、单相半波整流电路 1、电路组成： 2、工作原理： 3、整流电路的主要参数： （1）输出直流电压U0和直流电流I0：

  3. (2)整流二极管的参数选择： ①二极管最高反向电压URM: ②二极管平均电流ID:

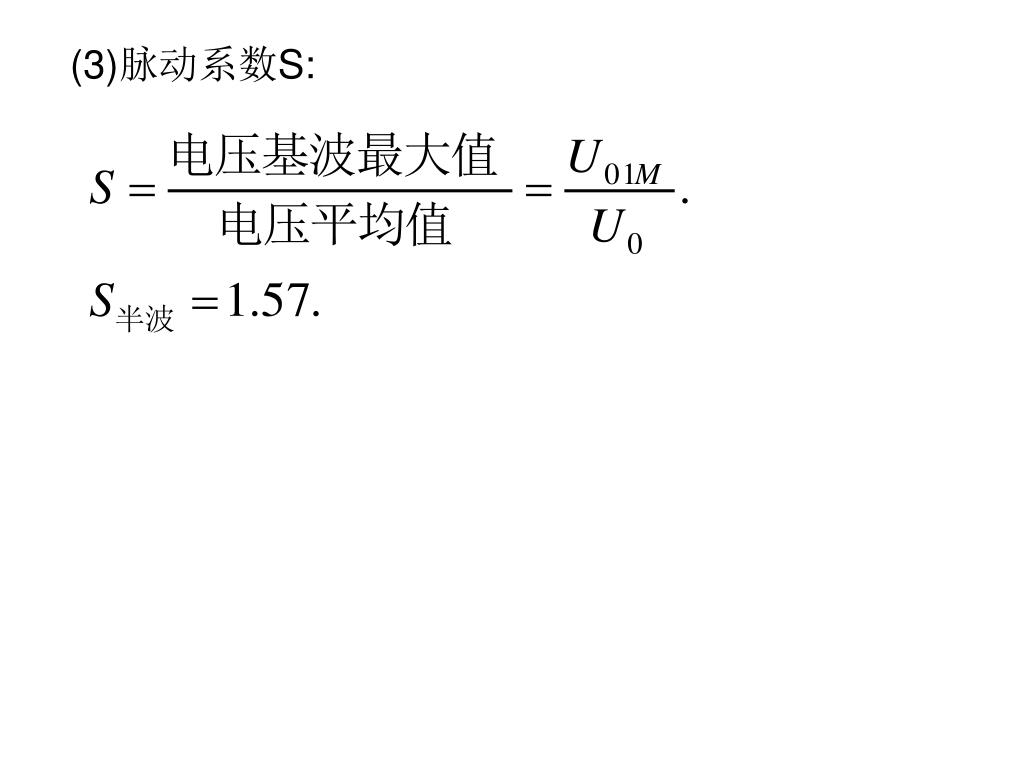

  4. (3)脉动系数S:

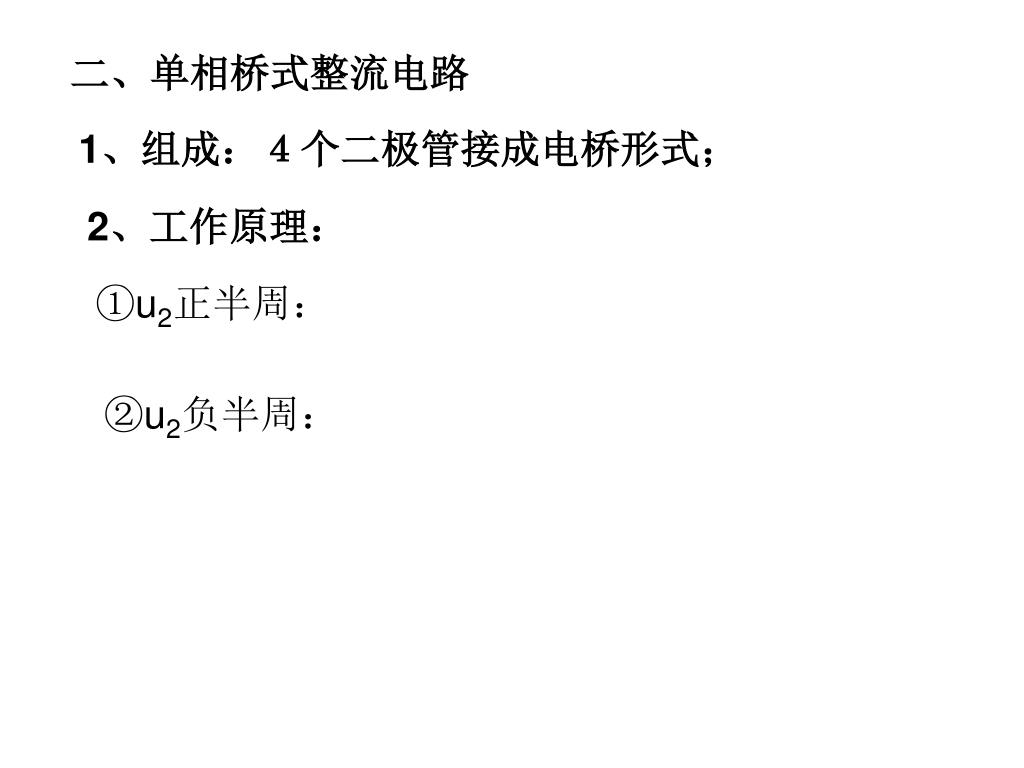

  5. 二、单相桥式整流电路 1、组成：４个二极管接成电桥形式； 2、工作原理： ①u2正半周： ②u2负半周：

  6. 3、参数： （1）输出直流电压U0和直流电流I0：

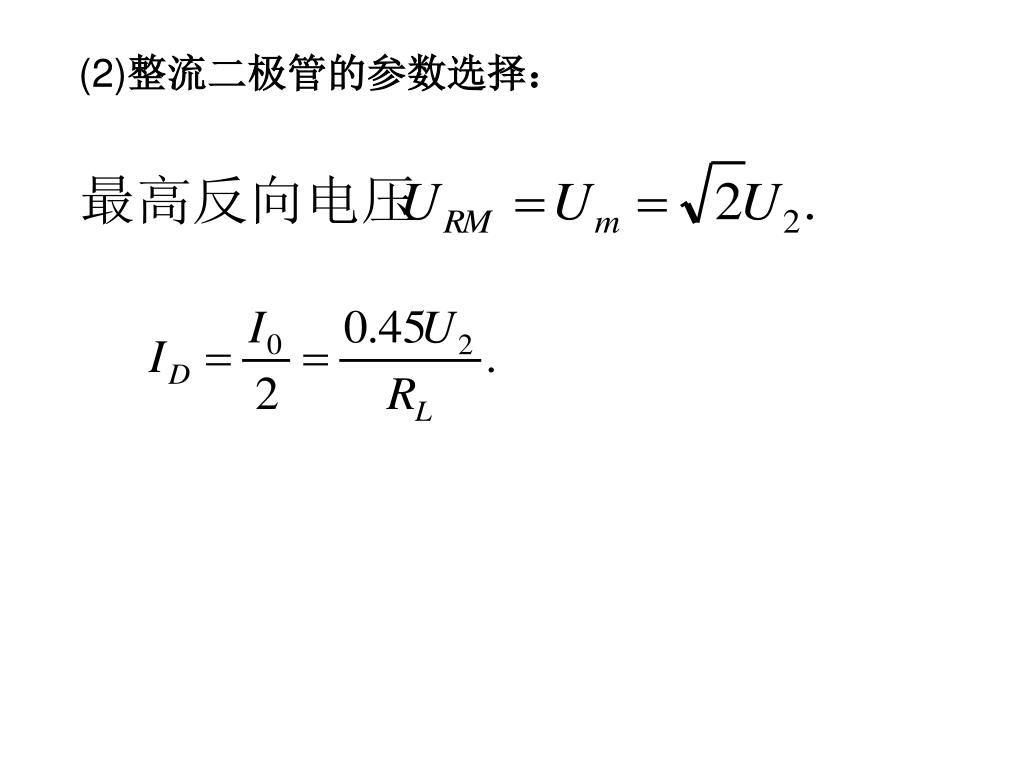

  7. (2)整流二极管的参数选择：

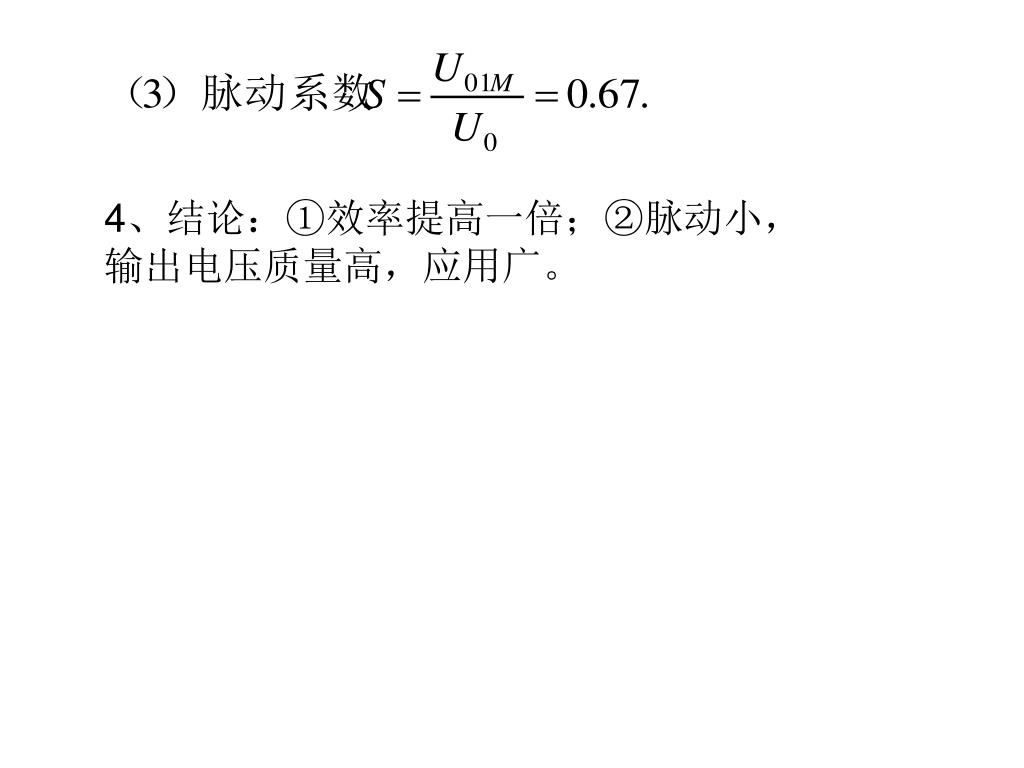

  8. 4、结论：①效率提高一倍；②脉动小，输出电压质量高，应用广。4、结论：①效率提高一倍；②脉动小，输出电压质量高，应用广。

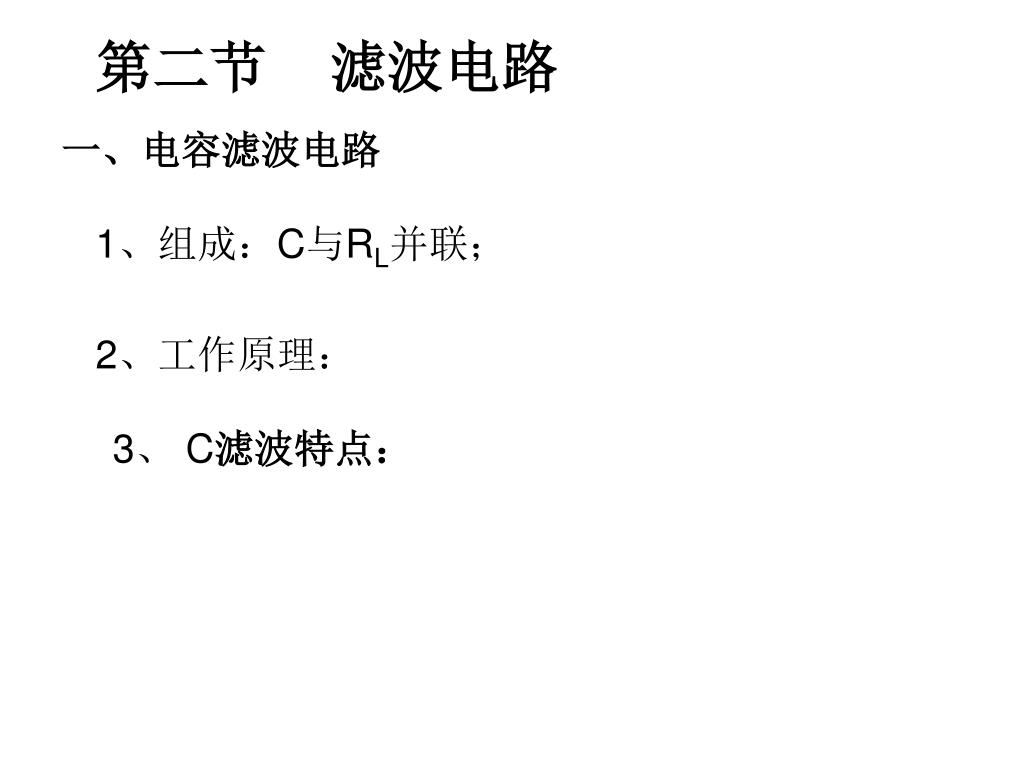

  9. 第二节 滤波电路 一、电容滤波电路 1、组成：C与RL并联； 2、工作原理： 3、 C滤波特点：

  10. ①脉动小： ②输出电压增大：U0≈1.2 U2. ③导通角减小： ④外特性欠佳： 二、电感滤波电路 1、组成：L与RL串联； 2、原理： ３、优缺点：

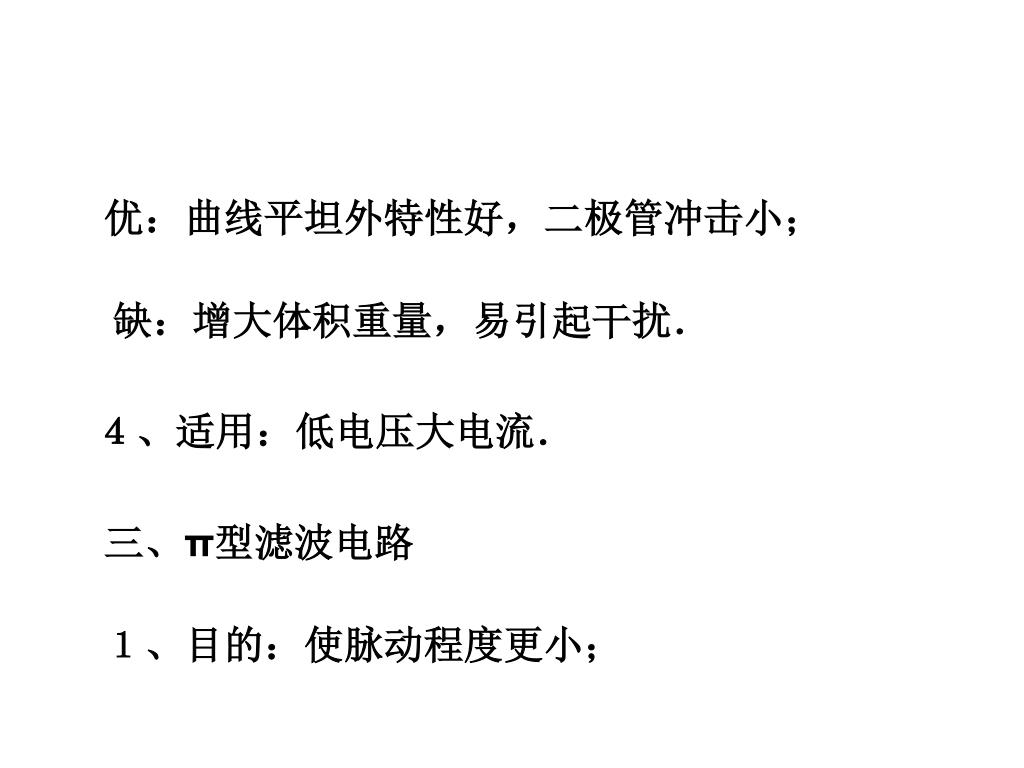

  11. 优：曲线平坦外特性好，二极管冲击小； 缺：增大体积重量，易引起干扰． ４、适用：低电压大电流． 三、π型滤波电路 １、目的：使脉动程度更小；

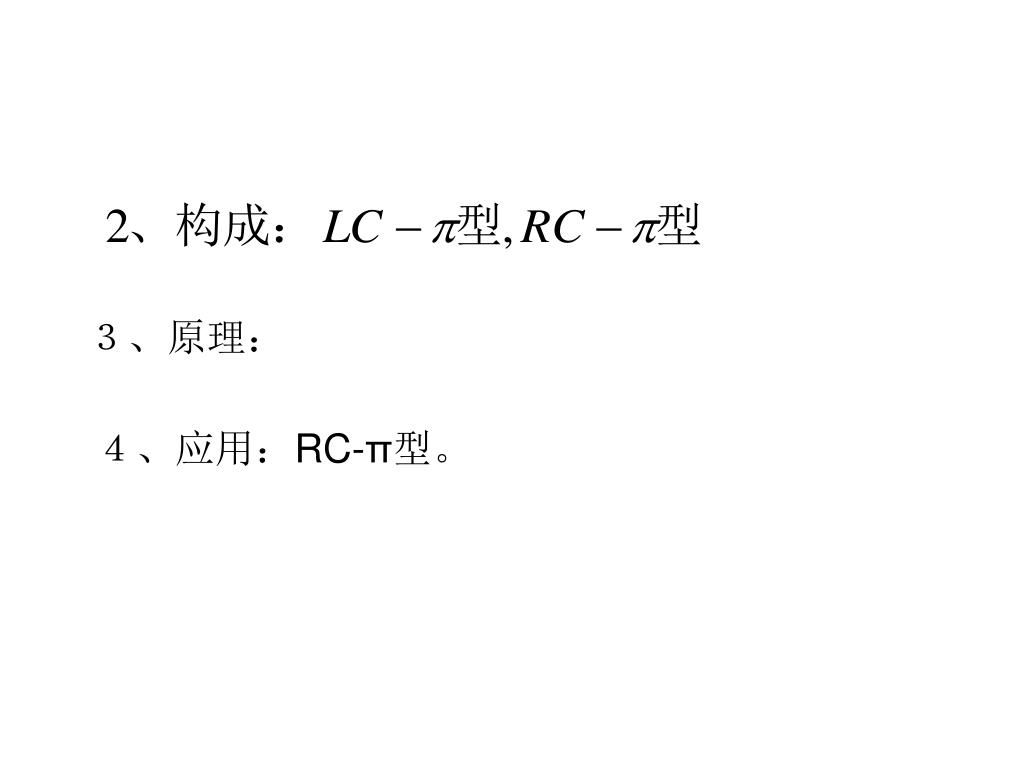

  12. ３、原理： ４、应用：RC-π型。

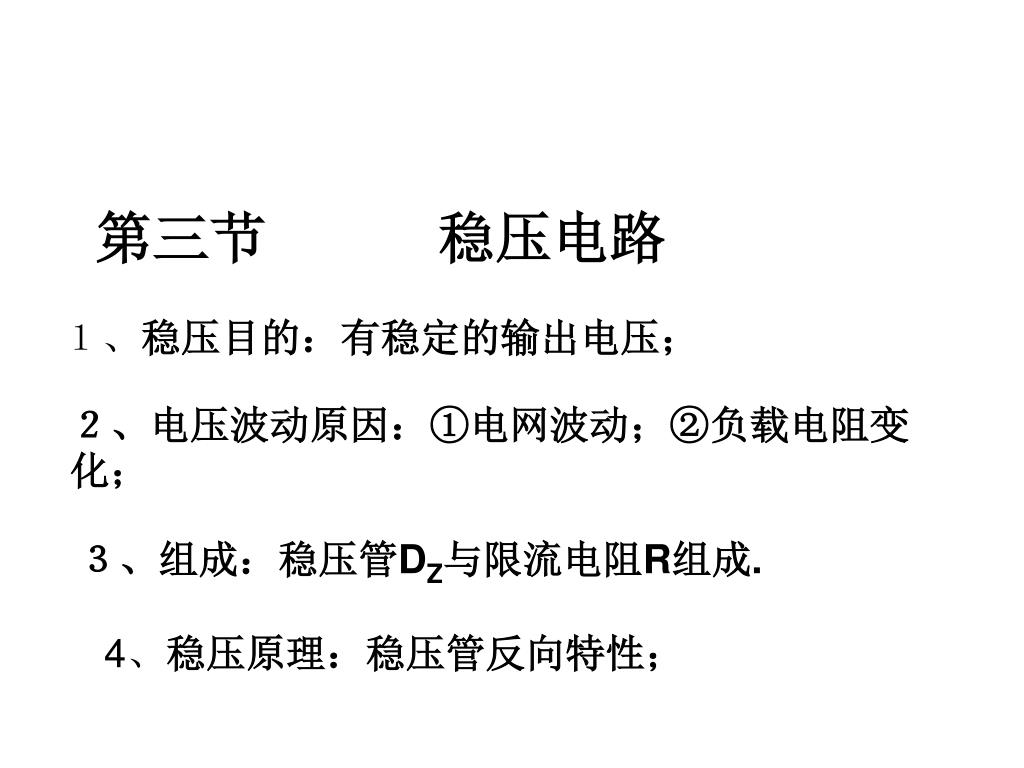

  13. 第三节　　　稳压电路 １、稳压目的：有稳定的输出电压； ２、电压波动原因：①电网波动；②负载电阻变化； ３、组成：稳压管DZ与限流电阻R组成. 4、稳压原理：稳压管反向特性；

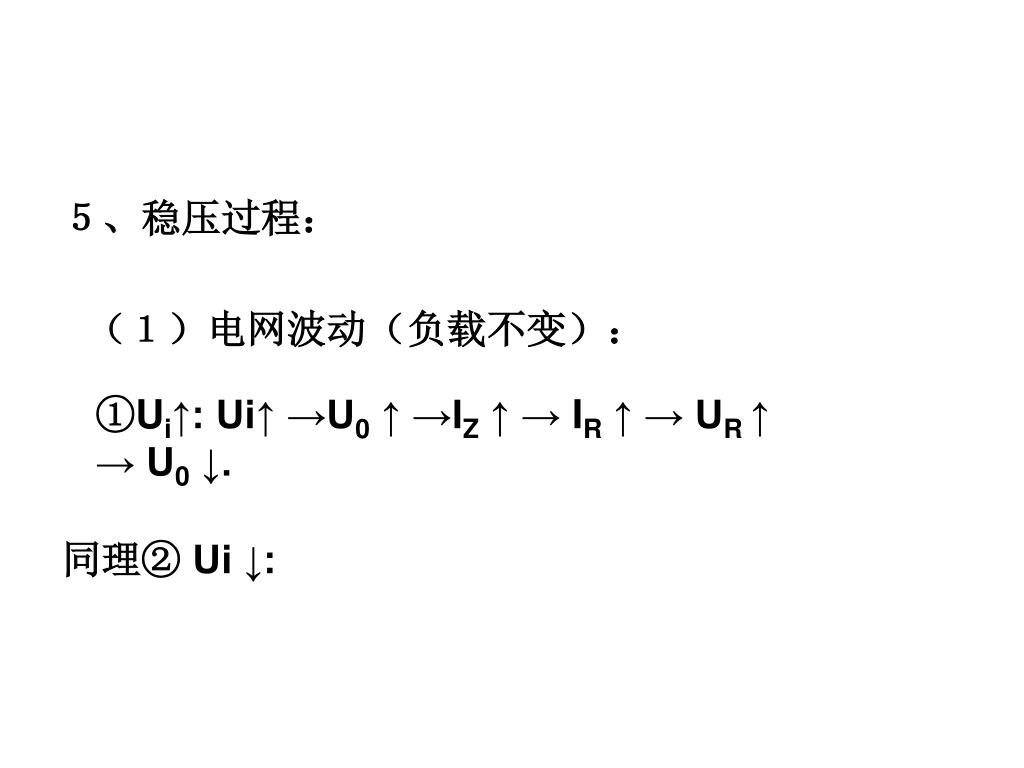

  14. ５、稳压过程： （１）电网波动（负载不变）： ①Ui↑: Ui↑ →U0 ↑ →IZ ↑ → IR ↑ → UR ↑ → U0 ↓. 同理② Ui ↓:

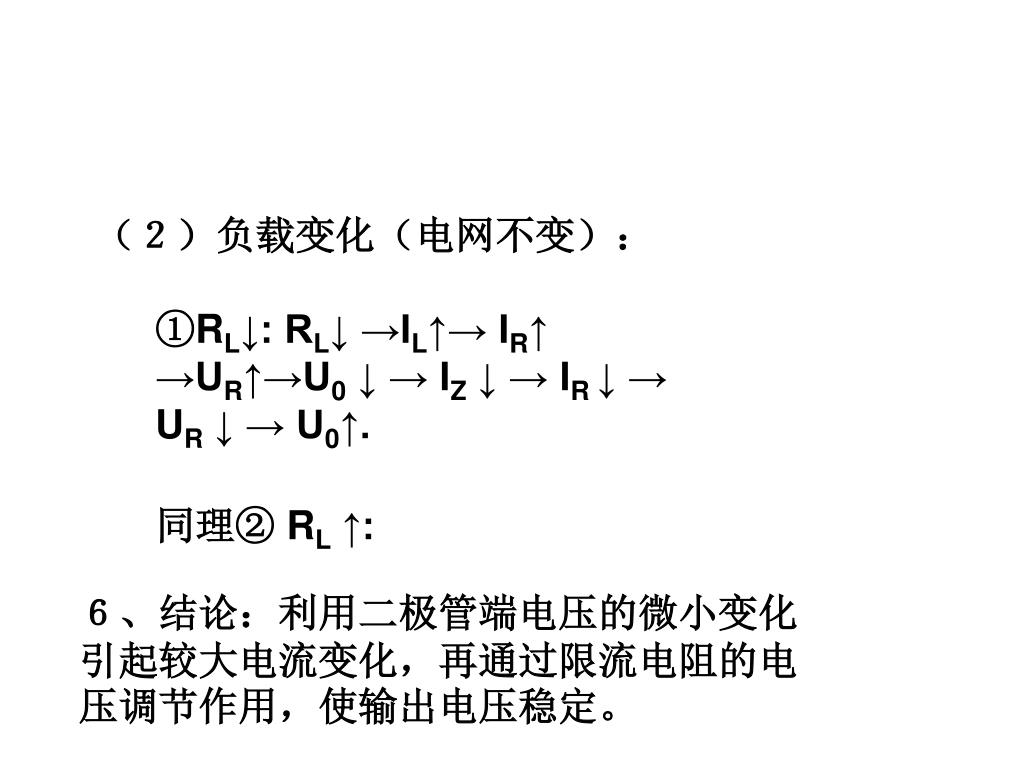

  15. （２）负载变化（电网不变）： ①RL↓: RL↓ →IL↑→ IR↑ →UR↑→U0 ↓ → IZ ↓ → IR ↓ → UR ↓ → U0↑. 同理② RL ↑: ６、结论：利用二极管端电压的微小变化引起较大电流变化，再通过限流电阻的电压调节作用，使输出电压稳定。
