pengenalan kepada rangkaian komputer dan komunikasi data

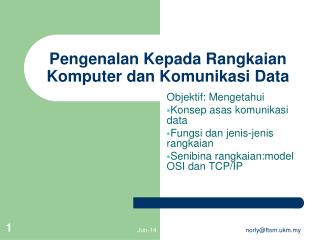

Pengenalan Kepada Rangkaian Komputer dan Komunikasi Data

Objektif: Mengetahui

Konsep asas komunikasi data

Fungsi dan jenis-jenis rangkaian

Senibina rangkaian:model OSI dan TCP/IP

norly@ftsm.ukm.my

pengenalan kepada komunikasi data
PengenalanKepada Komunikasi Data
  • Apakah tujuan komunikasi?
  • Bagaimana anda berkongsi maklumat?
    • Komunikasi setempat (cth: rakan sebelah)
    • Komunikasi jarak jauh (cth: org kampung)
  • Telefon, telegraf, televisyen -> tele … ?
  • Dalam bahasa Greek tele bermaksud jauh
  • Telekomunikasi ?
  • Data – maklumat yang diwakilkan dalam bentuk yang dipersetujui oleh pihak yang mencipta dan menggunakannya
  • Komunikasi data – pertukaran data (bit 0 dan 1) di antara dua peranti melalui suatu media transmisi/penghantaran

norly@ftsm.ukm.my

pengenalan kepada komunikasi data1
PengenalanKepada Komunikasi Data
  • Apakah ciri sistem komunikasi data yang berkesan?
    • Penghantaran : data dihantar ke destinasi dan penerima yang betul
    • Ketepatan : Data yang dihantar mestilah tepat (tidak terubah atau dibiar tanpa pembetulan)
    • Jangkamasa : Data yang lewat tidak berguna

norly@ftsm.ukm.my

komponen sistem komunikasi data

Langkah 1:..

Langkah 2:.

…..

Langkah 1:..

Langkah 2:..

…..

Protokol

Protokol

Mesej

Media penghantaran

Penghantar

Penerima

Komponen sistem komunikasi data

-Protokol memblhkan

peranti berkomunikasi

antara satu sama lain

dgn menyatakan peraturan

Cth: -

-siapa mula transmit?

-suatu paket dihantar oleh

rangkaian yg mana?

-Maklumat data

yang saling

Menghubungkan

Cth:- gambar,

bunyi, video

-Laluan fizikal

bagi pesanan

untuk dihantar

dari penyampai

kepada penerima

Cth:- wayar,

rangkaian,

gelombang radio

-Alatan yang

menghantar

pesanan

Cth:- komputer,

Telefon, kamera

video

-Alatan yang

menerima

Pesanan

-Cth:-komputer,

kamera video,

telefon

norly@ftsm.ukm.my

jenis rangkaian komputer
Jenis Rangkaian Komputer
  • Rangkaian komputer – suatu set peranti (nod) pengkomputeran yang disambungkan oleh media komunikasi yang merangkumi suatu kawasan
    • Nod : komputer, pencetak, modem, atau apa saja peranti yang boleh menghantar/menerima data yang dijanakan oleh nod lain
  • Fungsinya: Membolehkan perkongsian perkakasan dan perisian disamping mengagihkan tugas pengkomputeran
  • Rangkaian komputer yang menggunakan media gelombang radio diistilahkan sebagai “wireless” – boleh melibatkan transmisi siaran radio, mikrogelombang atau satelit
  • Rangkaian kawasan peribadi “Personal area network/PAN” – rangkaian yang meliputi kawasan beberapa meter yang terdiri drp peranti wayarles seperti PDA, laptop, telefon selular, dll

norly@ftsm.ukm.my

jenis rangkaian komputer1
Jenis Rangkaian Komputer
  • Rangkaian kawasan setempat “Local area network/LAN” – rangkaian yang meliputi kawasan geografi yang kecil merangkumi suatu bilik, bangunan atau kampus
  • Rangkaian kawasan metropolitan “Metropolitan area network/MAN” - rangkaian yang meliputi kawasan seluas 3 - 30 batu (~ saiz suatu bandar)
  • Rangkaian kawasan luas “Wide area network/WAN”– rangkaian besar meliputi sebahagian negeri-negeri, negara dan dunia

norly@ftsm.ukm.my

jenis rangkaian
Jenis Rangkaian
  • Rangkaian suara – rangkaian yang menghantar isyarat telefon
  • Rangkaian data – rangkaian yang menghantar data komputer
  • Sekarang rangkaian suara juga diguna untuk menghantar data

norly@ftsm.ukm.my

topologi rangkaian
Topologi Rangkaian
  • Topologi hanya ditentukan oleh konfigurasi sambungan diantara nod-nod
  • Oleh itu ia adalah sebahagian drp teori graf
  • Jarak di antara nod tidak penting dalam topologi

norly@ftsm.ukm.my

gambaran keseluruhan
Gambaran Keseluruhan
  • Rangkaian terdiri drp pelbagai peranti termasuk:
    • stesen kerja (PC)
    • komputer pelayan/server
    • hub dan switch (bridges)
    • router (LAN-WAN dan WAN-WAN)
    • alat pensuisan telefon

norly@ftsm.ukm.my

konfigurasi asas rangkaian komputer
Konfigurasi Asas Rangkaian Komputer
  • Terminal/mikrokomputer ke kerangka utama
  • PC ke LAN
  • PC ke Internet
  • LAN ke LAN
  • PAN ke stesen kerja
  • LAN ke MAN
  • LAN ke WAN
  • Pengesan (Sensor) ke LAN
  • Satelit dan mikrogelombang
  • Telefon berwayar dan wayarles ke rangkaian

norly@ftsm.ukm.my

konfigurasi rangkaian terminal ke kerangka utama

- Popular dlm tahun 60an dan 70an

  • Masih digunakan untuk kemasukan dan capaian data
  • Sambungan kelajuan rendah
Konfigurasi rangkaian – terminal ke kerangka utama

norly@ftsm.ukm.my

pc ke lan

Lazimnya di universiti dan perniagaan

  • Sambungan kelajuan sederhana-tinggi
  • PC perlu ada kad antaramuka rangkaian (NIC)
  • NIC disambung kpd peranti seakan hub
PC ke LAN

norly@ftsm.ukm.my

pc ke internet

-Popular untuk pengguna di rumah dan perniagaan kecil

-Lazimnya guna “dial-up modem” untuk sambungan ke ISP (Internet service provider)

-Teknologi lebih baru spt DSL (Digital Subscriber Line) akan menggantikan modem

PC ke Internet

norly@ftsm.ukm.my

lan lan

-Digunakan di organisasi yang mempunyai >= 2 LAN yang perlu berkomunikasi

-Peranti seakan (switch) diguna untuk menyambungkan LAN-LAN

-Peranti ini boleh menapis kerangka data

LAN-LAN

norly@ftsm.ukm.my

pan ke stesen kerja

-Sambungan peranti wayarles spt PDA, komputer riba, MP3 player ke stesen kerja

-Jarak dekat : beberapa meter

PAN ke Stesen Kerja

norly@ftsm.ukm.my

lan ke man

-Sambungkan syarikat (LAN) ke rangkaian yang meliputi keseluruhan bandar

-Rangkaian kelajuan tinggi dgn litar bertindih (redundant)

LAN ke MAN

norly@ftsm.ukm.my

lan ke wan

-Cara paling lazim diguna utk sambungkan pengguna stesen kerja pd LAN ke Internet

-Router diguna sebagai penyambung LAN ke WAN

-Router peranti yang lebih kompleks dr bridge/switch

LAN ke WAN

norly@ftsm.ukm.my

wan ke wan
WAN ke WAN
  • Router dan switch berkelajuan tinggi diguna utk menyambungkan WAN ke WAN yang lain

dr pelbagai benua

norly@ftsm.ukm.my

satelit dan mikrogelombang

-Sambungan wayarles jark jauh

-Meliputi pelbagai aplikasi spt panggilan telefon jarak jauh, televisyen, perkhidmatan data wayarles

-Mahal kosnya tetapi syarikat menawarkan perkhidmatan dan kadar kompetetif untuk bersaing

Satelit dan Mikrogelombang

norly@ftsm.ukm.my

telefon berwayar dan wayarles ke rangkaian

-PCS (Personal Communication System)

Second generation PCS services available in most areas and under many types of plans

Next generation services beginning to replace PCS phones

Telefon berwayar dan wayarles ke rangkaian

norly@ftsm.ukm.my

senibina rangkaian
Senibina Rangkaian
  • Model rujukan menerangkan lapisan perkakasan dan perisian yang diperlukan untuk transmisi data di antara dua titik atau untuk interoperasi multiperanti/aplikasi
  • Model rujukan perlu untuk memastikan pelbagai komponen dari pengeluar yang berbeza-beza dapat berkomunikasi
  • 2 senibina yang harus diketahui : Model OSI dan koleksi protokol TCP/IP

norly@ftsm.ukm.my

model osi

Application layer - where the application using the network resides. Common network applications include remote login, file transfer, e-mail, and web page browsing.

Transport layer - provides an end-to-end error-free network connection. Makes sure the data arrives at the destination exactly as it left the source.

  • Session layer - responsible for establishing sessions between users.

Presentation layer - performs a series of miscellaneous functions necessary for presenting the data package properly to the sender or receiver

Network layer - responsible for creating, maintaining and ending network connections. Transfers a data packet from node to node within the network.

Data link layer - responsible for taking the data and transforming it into a frame with header, control and address information, and error detection code.

Physical layer - handles the transmission of bits over a communications channel. Includes voltage levels, connectors, media choice, modulation techniques

Model OSI

norly@ftsm.ukm.my

analogi aliran data
Analogi aliran data

norly@ftsm.ukm.my

slide28
Sambungan logikal and fizikal – Sambungan logikal hanya wujud dalam perisian, manakala sambungan fizikal wujud dalam perkakasan
  • Dalam senibina rangkaian, hanya lapisan terbawah sahaja mempunyai sambungan fizikal, lapisan yang lebih tinggi hanyalah sambungan logikal

norly@ftsm.ukm.my

langkah 1
Langkah 1

Contoh: Pengguna masukkan mesej

‘Hello there’

norly@ftsm.ukm.my

langkah 2
Langkah 2

Mesej tidak berubah tetapi data akan dipadatkan

norly@ftsm.ukm.my

langkah 3
Langkah 3

Lapisan ini bersedia mengatur aliran data

norly@ftsm.ukm.my

langkah 4
Langkah 4

Mesej dipecahkan kepada unit2 kecil di mana setiap unit diberi 1 pengepala yg dapat menentukan jujukan mesej

norly@ftsm.ukm.my

langkah 5
Langkah 5

1 pengepala lain ditambah untuk menentukan halatuju mesej

norly@ftsm.ukm.my

langkah 6
Langkah 6

Data dihantar ke lapisan fizikal di mana pemindahan data sebenar berlaku

norly@ftsm.ukm.my

langkah 7
Langkah 7

Apabila lapisan rangkaian menerima mesej, ‘intermediate machine’ akan menyemak sama ada mesej berada pada destinasi yg betul.Jika tidak mesej akan dihantar ke lapisan pautan data.

norly@ftsm.ukm.my

langkah 8
Langkah 8

Mesej yg diterima akan dihantar ke lapisan fizikal supaya ia dapat dihantar ke mesin seterusnya.

norly@ftsm.ukm.my

langkah 9
Langkah 9

Data diterima dari lapisan 1, seterusnya pengepala & pengekor akan dilucutkan sebelum data dihantar ke lapisan rangkaian

norly@ftsm.ukm.my

langkah 10
Langkah 10

Lapisan ini menyemak alamat destinasi data sama ada betul @ tidak. Jika betul data akan dihantar ke lapisan pengangkutan

norly@ftsm.ukm.my

langkah 11
Langkah 11

Data bersedia untuk disatukan, pengepala akan dilucutkan sebelum data dihantar ke lapisan sesi

norly@ftsm.ukm.my

langkah 12
Langkah 12

Mesin penerima bersedia untuk menerima aliran data

norly@ftsm.ukm.my

langkah 13
Langkah 13

Mesej akan dinyahpadatkan dan dihantar ke lapisan persembahan

norly@ftsm.ukm.my

langkah 14
Langkah 14

Pada lapisan ini mesej diterima & boleh dibaca melalui kemudahan e-mail.

norly@ftsm.ukm.my

piawaian
Piawaian

Piawaian

De facto

(Berdasarkan fakta/

perhimpunan)

De jure

(Berdasarkan undang-

Undang/perintah)

Tdk diiktiraf oleh badan berkuasa tetapi

diambil sebagai piawaian melalui

penggunaannya yg meluas

Perkara yang digubal oleh

badan berkuasa

Kepentingan

Bukan

kepentingan

norly@ftsm.ukm.my

slide45

ORGANISASI PIAWAI

ISO

ANSI

IEEE

ITU

EIA

norly@ftsm.ukm.my

slide46

Tingkatkan teori,kreativiti

  • &kualiti produk
  • Matlamat : majukan
  • & tingkatkan piawaian
  • ant/bangsa bagi komputer
  • & komunikasi
  • Tugas:
  • mudahkan pertukaran barangan

& perkhidmatan

  • Menetapkan satu piawaian untuk

pelbagai perkara

  • Galak kerjasama dalam aktiviti

intelek,saintifik,teknologi &

ekonomi

  • sbg jambatan ant sektor swasta

& awam

  • Aplikasikan piawaian yang beri

faedah kepada industri

ORGANISASI PIAWAI

  • Bertanggungjawab

mengemukakan

cadangan piawai

  • tugas : mempiawaiankan
  • telekomunikasi di
  • peringkat antarabangsa
  • Piawai terkenal : siri x
  • & siri v
  • Beri penekanan pd
  • pengeluaran pembuatan
  • industri elektronik
  • Kenalpasti antaramuka
  • sambungan fizikal

norly@ftsm.ukm.my

review questions
Review Questions
  • A user is sitting at work using a laptop computer with a wireless connection into the corporate LAN. The user is sending email. What basic configurations are being used?
  • List the seven OSI layers with a quick description of each layer.
  • List the TCP/IP layers with a quick description of each layer.
  • What is the difference between a logical and a physical interface / connection?

norly@ftsm.ukm.my

interesting and useful links
Interesting and Useful Links
  • The organization that sets many of the standards for the Internet - the Internet Engineering Task Force - http://www.ietf.org
  • The OSI model - [X.200] Recommendation X.200 (0794) - Information technology - Open Systems Interconnection - Basic reference model
  • Internetwork Design Guide - A good set of tutorials from Cisco.
  • Whatis.com - A very good dictionary of computer-related terms.
  • To get copies of RFCs: http://www.rfc-editor.org/

norly@ftsm.ukm.my
