Presentation Transcript

  1. 电气工程CAD 第8章电气工程图绘制的基本知识

  2. 本章主要内容 8.1 电气工程图的分类及特点 8.2 电气工程CAD制图的一般规则

  3. 8.1电气工程图的分类及特点 8.1.1 电气工程的主要项目 • 内线工程 • 外线工程 • 动力、照明及电热工程 • 变配电工程 • 发电工程 • 弱电工程 • 防雷工程 • 电气接地工程

  4. 8.1电气工程图的分类及特点 8.1.2 电气工程图的种类 1. 目录和前言 2. 电气系统图和框图 3. 电路图 4. 接线图 5. 电气平面图 6. 设备元件和材料表 7. 设备布置图 8. 大样图 9. 产品使用说明书用电气图 10. 其他电气图

  5. 8.1电气工程图的分类及特点 8.1.3 电气工程图的特点 （1）简图是电气工程图的主要形式。 （2）元件和连接线是电气图描述的主要内容。 （3）功能布局法和位置布局法是电气工程图的两种基本的布局方法。 （4）图形符号、文字符号和项目代号是构成电气图的基本要素。 （5）对能量流、信息流、逻辑流、功能流的不同描述方法，构成了电气图的多样性。

  6. 8.2电气工程CAD制图一般规则概述 国家标准GB/T 18135—2000 《电气工程CAD制图规则》 电力行业标准DL/T 5127—2001

  7. 代号 尺寸（B×L） 代号 尺寸（B×L） A0 841×1189 A3 297×420 A1 594×841 A4 210×297 A2 420×594 代号 尺寸（B×L） 代号 尺寸（B×L） A3×3 420×891 A4×4 297×841 A3×4 420×1189 A4×5 297×1051 A4×3 297×630 8.2电气工程CAD制图一般规则概述 8.2.1 图纸格式 表8-1 图纸的优选实际幅面 1. 幅面 表8-2 较长图纸的实际幅面

  8. 8.2电气工程CAD制图一般规则概述 8.2.1 图纸格式 2. 图框 （1） 图框尺寸

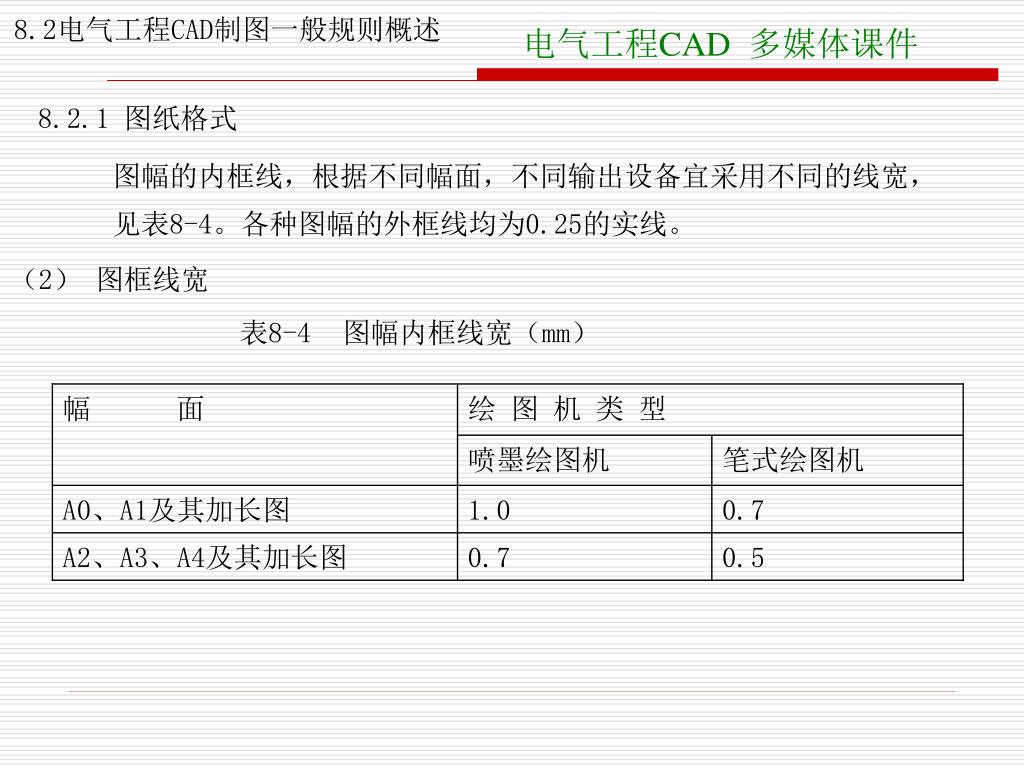

  9. 幅 面 绘 图 机 类 型 喷墨绘图机 笔式绘图机 A0、A1及其加长图 1.0 0.7 A2、A3、A4及其加长图 0.7 0.5 8.2电气工程CAD制图一般规则概述 8.2.1 图纸格式 图幅的内框线，根据不同幅面，不同输出设备宜采用不同的线宽，见表8-4。各种图幅的外框线均为0.25的实线。 （2） 图框线宽 表8-4 图幅内框线宽（mm）

  10. 8.2电气工程CAD制图一般规则概述 3. 标题栏的格式 （1）标题栏应放在图面的右下角 。 （2）国内工程通用标题栏的基本信息及尺寸 。 （3）标题栏图线。标题栏外框线为0.5mm的实线，内分格线为0.25mm的实线。

  11. 8.2电气工程CAD制图一般规则概述 4. 会签栏 由多个专业相关的图纸应有会签栏，会签栏的外框线宽为0.5 mm，内框线宽为0.25 mm。

  12. 8.2电气工程CAD制图一般规则概述 5. 图幅分区 为确定图上内容的位置及其他用途，一些幅面较大、内容复杂的电气图要对图幅进行分区。 分格数应是偶数，并应按图的复杂性选取。建议组成分区的长方形的任何边长都应不小于25mm，不大于75mm。分区都应沿着一边用大写字母、另一边用数字做标记。标记的顺序可以从标题栏相对的一角开始。

  13. 8.2电气工程CAD制图一般规则概述 8.2.2 文字 电气技术图样和简图中的字体，所选汉字应为长仿宋体：在Auto-CAD 2008环境中，汉字字体可采用Windows系统所带的True-Type字体“仿宋 GB2312”，也可采用AutoCAD提供的符合国标的形字体gbenor、gbeitc、gbcbig等。 1. 字体

  14. 8.2电气工程CAD制图一般规则概述 8.2.2 文字 （1）常用的文本尺寸宜在下列尺寸中选择： 2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。 （2）字符的宽高比约为0.7。 （3）各行文字间的行距不应小于1.5倍的字高。 （4）图样中采用的各种文本尺寸见表。 2. 文本尺寸高度

  15. 8.2电气工程CAD制图一般规则概述 8.2.3 图线 根据用途，图线宽度宜从下列线宽中选用： 0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。 图形对象的线宽应尽量不多于2种，每两种线宽间的比值应不小于2。 1. 线宽 平行线（包括画阴影线）之间的最小间距不小于粗线宽度的两倍，建议不小于0.7 mm。 2. 图线间距

  16. 8.2电气工程CAD制图一般规则概述 3. 图线型式 根据用途，图线宽度宜从下列线宽中选用： 0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。 图形对象的线宽应尽量不多于2种，每两种线宽间的比值应不小于2。

  17. 类　　别 推　荐　的　比　例 放大比例 50:1 5:1 原尺寸 1:1 缩小比例 1:2 1:20 1:200 1:2000 1:5 1:50 1:500 1:5000 1:10 1:100 1:1000 1:10000 注：如果因为特殊需要对表中所列比例再加以放大或缩小，推荐的比例 可以在两个方向加以扩展，但所需比例应是推荐比例的10整数倍。由于 功能原因不能应用推荐比例的特殊情况下，可选用中间比例。 8.2电气工程CAD制图一般规则概述 8.2.4 比例

  18. 本章小结
