  1. 网易分布式数据库平台 王磊@网易杭研院 wanglei@corp.netease.com

  2. 平台简介 • 网易分布式数据库平台（DDB）是一种面向结构化数据的通用存储解决方案，基于关系数据库集群解决结构化数据的海量存储和高效访问。 • 设计目标： • 海量结构化数据存储（10TB以上） • 高并发、低延迟 • 面向关系模型和OLTP • 方便应用开发、通用性强 • 可动态扩展 • 数据安全可靠 • 方便维护性 • 低成本

  3. 功能特点 • 基于Sharding的Scale Out • 支持常用的RDB功能：DDL、DML、全局ID分配等 • 事务支持：节点内、跨节点、跨DDB。 • 多平台和多语言环境下的通用SQL访问接口。 • 支持MySQL和Oracle混合使用。 • 支持读写分离和读操作负载均衡 • 支持用户管理和权限控制 • 支持在线扩容 • 命令行和图形化管理工具。

  4. 系统架构

  5. Sharding实现 • 均衡字段：用来定位记录所在DBN的表字段。 • 均衡策略：均衡函数、桶、存储映射表。 • 表 --> 均衡策略：多对一

  6. 查询处理流程

  7. 查询处理实现原则 • 选择合适的DBN执行子查询 • 基于表到DBN的映射关系 • 基于均衡字段值到DBN的映射关系 • 排序操作尽量下推给DBN执行，可以充分利用索引 • 多表查询尽量不拆分子查询，充分利用DBN实现Join • 消除子查询中的不必要条件，提高子查询的执行效率 • 尽量采用流（游标）的方式处理中间结果

  8. 查询处理Cache优化 • DBI 中的Cache • Meta Data Cache • DBN Connection Pool • DBN PreparedStatement Cache • SQL Syntax Tree Cache • 基于MySQL的缓存 • SQL Cache hint • 可持久化的Memory Table

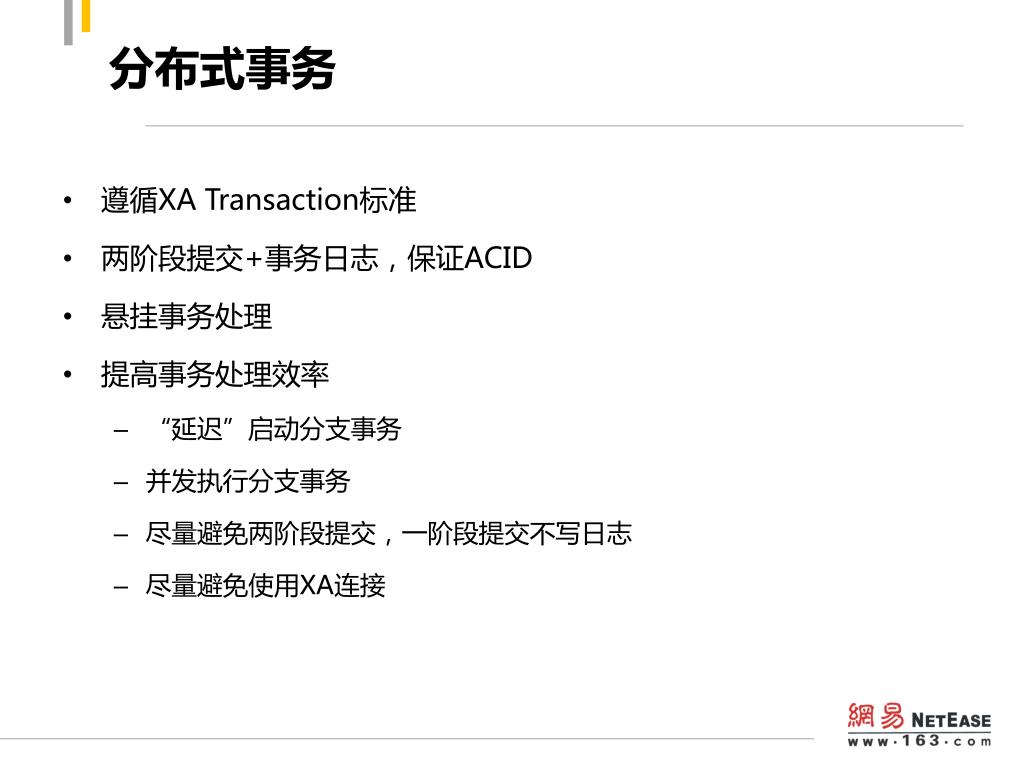

  9. 分布式事务 • 遵循XA Transaction标准 • 两阶段提交+事务日志，保证ACID • 悬挂事务处理 • 提高事务处理效率 • “延迟”启动分支事务 • 并发执行分支事务 • 尽量避免两阶段提交，一阶段提交不写日志 • 尽量避免使用XA连接

  10. 读写分离 • 支持对Master和各Slave节点的读操作设置权重 • 限制从延迟过大的Slave上读取数据 • 通过hint指定select语句的读取位置和延迟限制 • 只在Master上执行（默认） • 只在Slave上执行 • 优先在Slave上执行 • 根据权重选择节点执行 /*LOADBALANCE(TYPE=slaveonly,delay=60)*/ select …

  11. 管理工具 • Schema和配置管理 • DBN, table, policy, trigger, view, routine • 用户管理 • 系统状态监控和报警管理 • SQL执行统计分析 • 数据备份 • 系统扩容 • 计划任务

  12. 用户和权限管理 • 访问认证 • 用户名、口令认证和IP地址检查 • DDB认证+DBN(RDBMS)认证 • 权限管理 • 区分普通用户和管理员用户 • 权限粒度控制到表的读、写和授权 • 用户访问配额控制 • 管理员权限细分：Schema配置、维护、监控统计、用户管理 • 管理员操作日志

  13. 状态监控 • DBI状态监视 • DBN连接池状态，占用连接的线程堆栈 • 资源使用情况：Connection/Statement/PS • 内部操作统计：内部资源创建销毁、Cache命中率、事务操作等 • DBN状态监控 • 心跳监视，故障时切换到Standby Node。 • Session自动监视、统计和报警 • Slow Log自动监视、统计和报警 • 复制延迟和异常自动监视报警 • QueryServer状态监控 • 心跳和负载监控

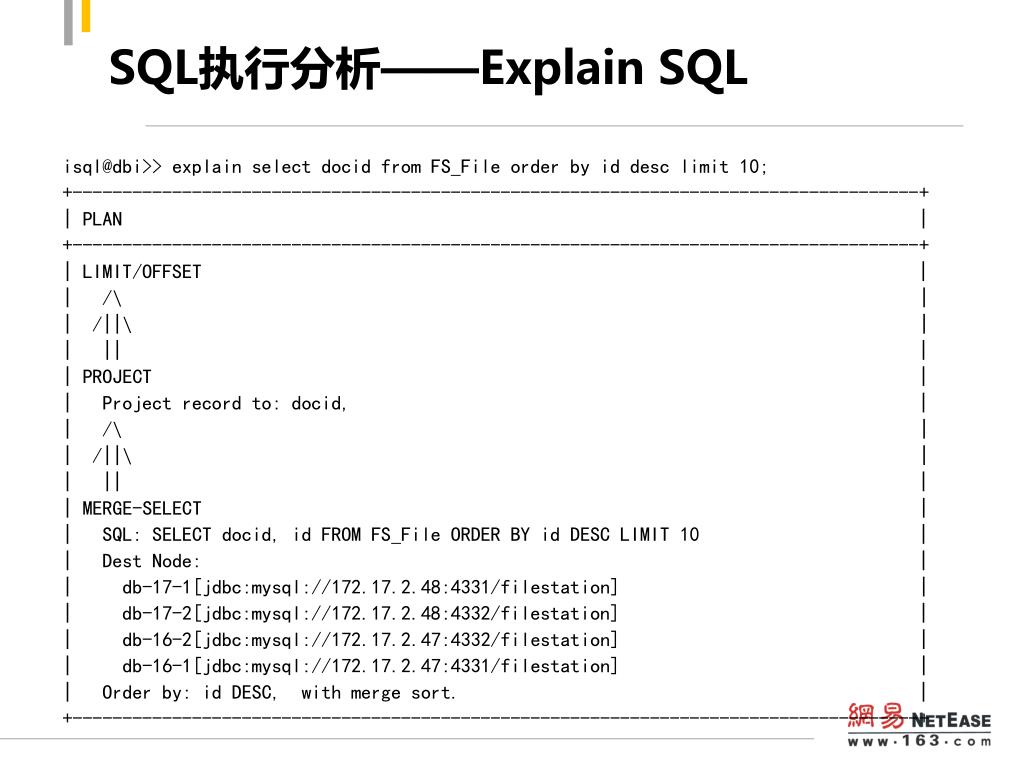

  14. SQL执行分析——Explain SQL isql@dbi>> explain select docid from FS_File order by id desc limit 10; +-------------------------------------------------------------------------------------+ | PLAN | +-------------------------------------------------------------------------------------+ | LIMIT/OFFSET | | /\ | | /||\ | | || | | PROJECT | | Project record to: docid, | | /\ | | /||\ | | || | | MERGE-SELECT | | SQL: SELECT docid, id FROM FS_File ORDER BY id DESC LIMIT 10 | | Dest Node: | | db-17-1[jdbc:mysql://172.17.2.48:4331/filestation] | | db-17-2[jdbc:mysql://172.17.2.48:4332/filestation] | | db-16-2[jdbc:mysql://172.17.2.47:4332/filestation] | | db-16-1[jdbc:mysql://172.17.2.47:4331/filestation] | | Order by: id DESC, with merge sort. | +-------------------------------------------------------------------------------------+

  15. SQL执行统计 • SQL执行统计 • 计算SQL签名 select * from T where a=？And b=# • DDB SQL执行情况收集 tables, dbns, clients, count，time, avg_time, mysql_count,mysql_time, dbn_count, rows • MySQL SQL执行情况收集 handler_read_first, handler_read_key, hander_read_next, handler_read_rnd, hander_read_next, explain • 执行情况统计 支持条件过滤、排序、分组等基本统计功能

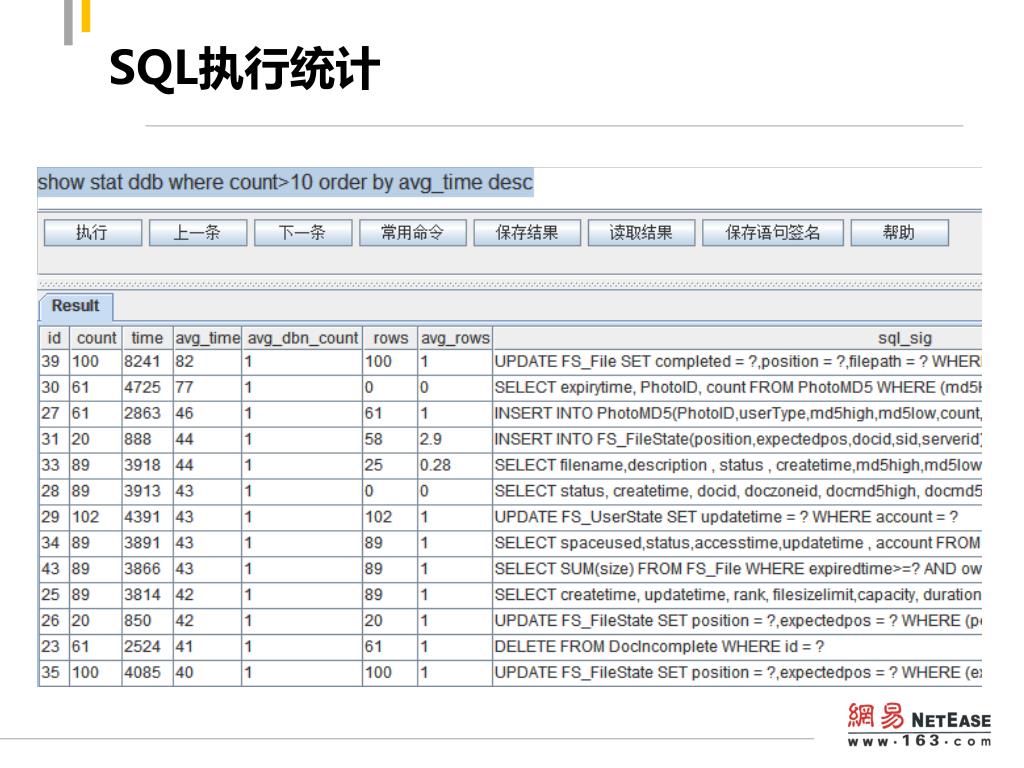

  16. SQL执行统计

  17. 系统扩容 • 技术挑战 • 降低对线上服务的影响 • 灵活地扩充资源 • 降低操作复杂度 • 保证执行效率 • 实现原理

  18. 可选的扩容方案 • 方案一：DBN间数据导出导入 • 优点：迁移效率较好，实现较简单，灵活性好 • 缺点：停服时间长，容易导致数据不一致，删除数据的负面影响 • 方案二：基于事务的批量数据迁移 • 优点：不用停服，应用透明，灵活性好 • 缺点：实现复杂，迁移效率低，对线上访问有一定影响。 • 方案三：基于数据复制的扩容 • 优点：对应用透明，不需停服，效率高，对线上访问基本无影响。 • 缺点：操作较为复杂，只能实现成倍扩容，灵活性较差。

  19. 基于数据复制的扩容 基于复制的DDB扩容

  20. 执行无法解析的复杂语句？ • 目前不支持的语句类型： • Union，嵌套查询，无关联条件的多表查询等 • 某些情况下可以直接发送到DBN执行 • 只涉及单个DBN的单表查询 select * from T1 where a=1 order by b; • 涉及多个DBN，但无排序和分组的单表查询 select * from T1 where a>1; • 多表查询在保证有均衡字段等值连接条件的情况下也试用上述原则 select T1.c, T2.d from T1,T2 where T1.a=T2.a and T1.a=1 order by T2.b; select T1.c, T2.d from T1,T2 where T1.a=T2.a and T1.a>1.;

  21. 执行无法解析的复杂语句？ • 不做解析的情况下如何执行语句？ • 人工设计执行计划和保证逻辑正确性 • 通过hint告知执行计划给执行器 • 执行器根据hint中提供的表名和均衡字段值分发语句到合适的DBN • 执行器根据执行计划处理各DBN返回的结果（归并/排序分组/Limit Offset） 示例： /* FORWARDBY(TABLENAME=T1, T2; BFVALUE=1,2)*/ select * from T1, T2 where T1.id = T2.id and T1.id in (1,2) and T1.score > 90;

  22. 全局ID分配 • 问题：依赖DBN分配的ID会产生冲突 • 挑战：依赖于中心节点分配ID容易造成单点故障和性能瓶颈 • 方案一：中心节点批量分配ID • 优点：实现简单，执行效率高，可指定起始值。 • 缺点：分配的ID非全局递增，依然存在单点故障。 • 方案二：基于时间戳的分布式ID分配 基于DBI的本地时间戳+DBI_ID+计数器，DBI与管理服务器保持时间同步。 • 优点：ID全局递增，ID中包含了时间信息，分配效率高，无单点故障。 • 缺点：无法指定从较小的值开始分配，ID不连续。

  23. 小结 • 基于Sharding实现海量数据存储和高并发访问 • 优化查询处理提高执行效率和并发能力 • 支持分布式事务和复杂查询提高平台通用性 • 监控、分析和统计工具帮助开发和DBA发现和解决问题 • 功能丰富的管理工具简化集群系统的运维

  24. 面临的问题和挑战 • DBN连接资源限制 • 历史数据处理 • K-V + RDB？ • 云存储 • 扩展的灵活性和自动化 • 访问隔离

  25. 感谢您的关注!Q&A
