第 5 章机件的表达方法

第5章机件的表达方法

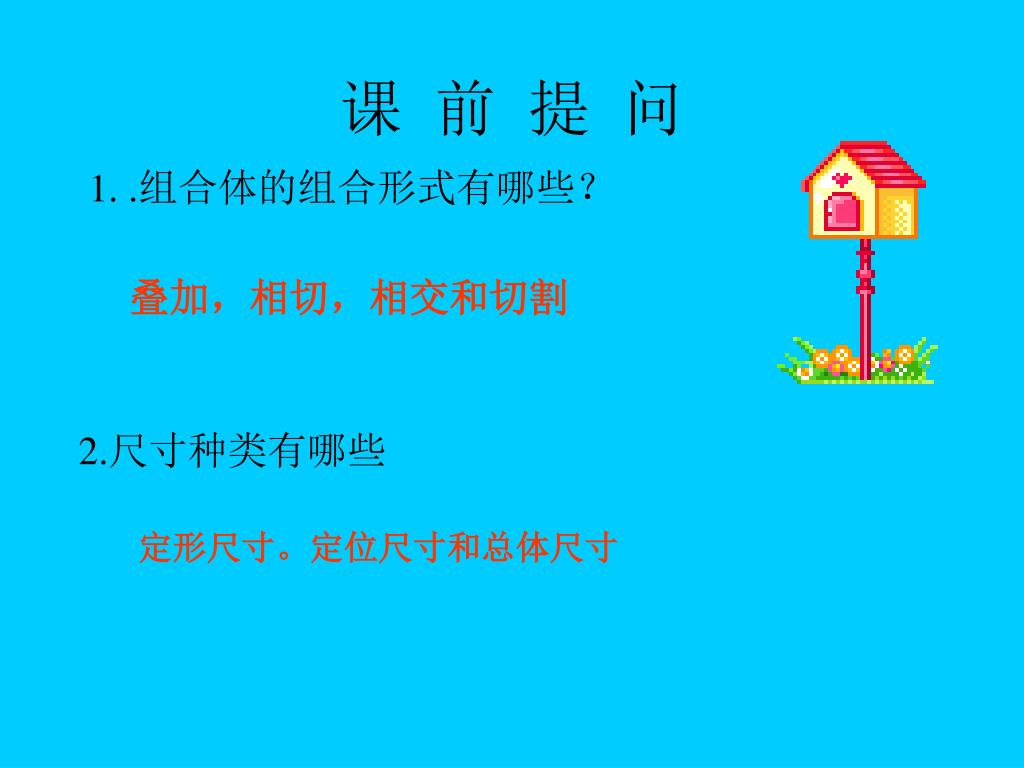

课前提问 1. .组合体的组合形式有哪些？ 2.尺寸种类有哪些叠加，相切，相交和切割定形尺寸。定位尺寸和总体尺寸

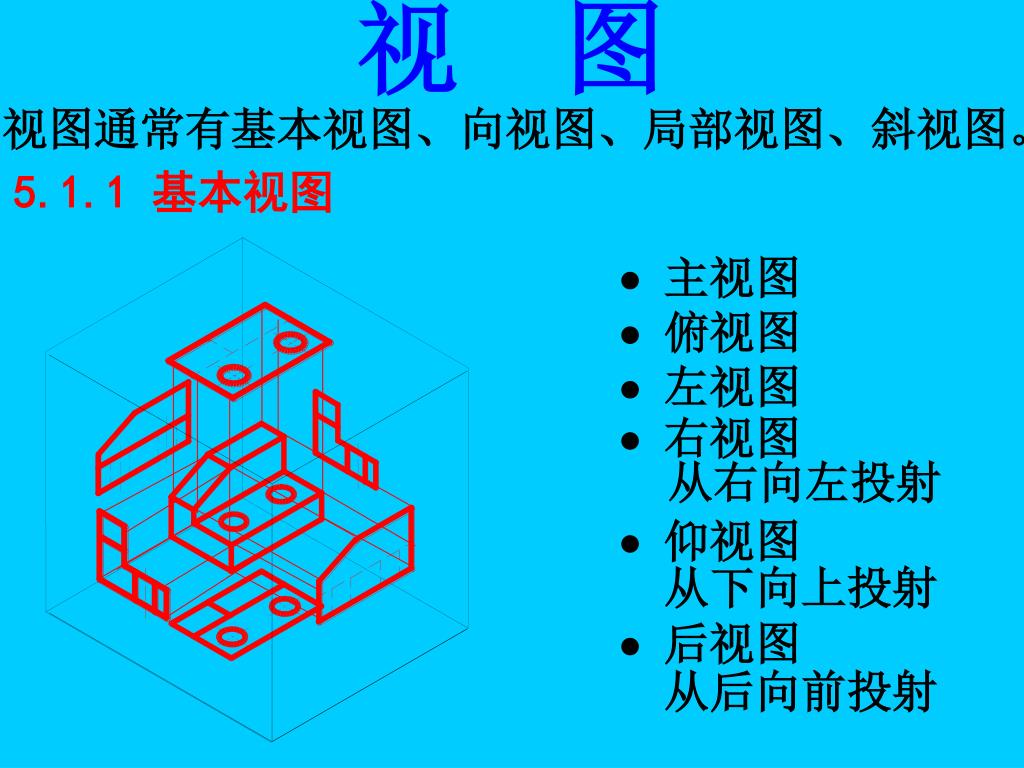

视图 视图通常有基本视图、向视图、局部视图、斜视图。 5.1.1 基本视图  主视图  俯视图  左视图  右视图从右向左投射  仰视图从下向上投射  后视图从后向前投射

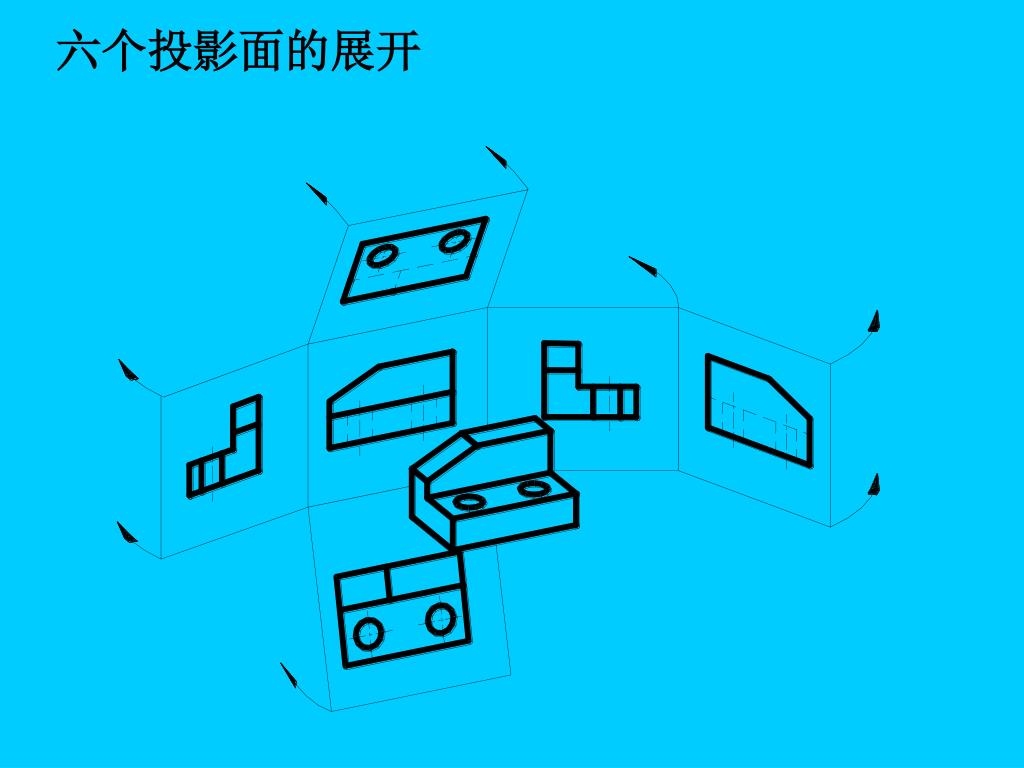

六个投影面的展开

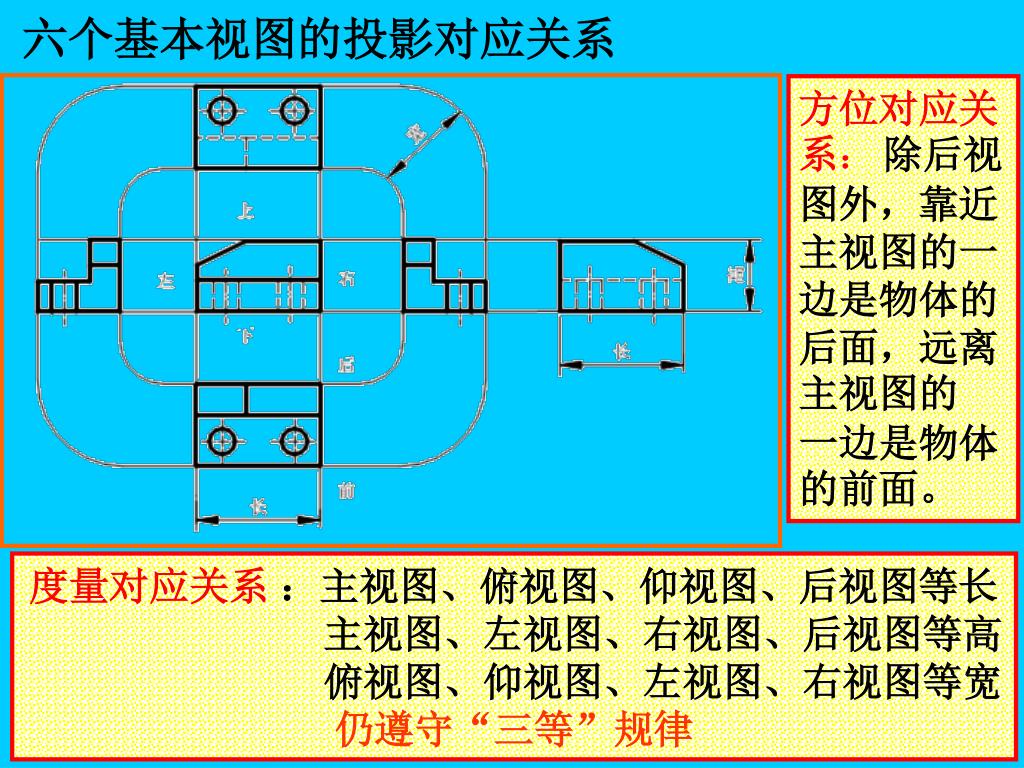

六个基本视图的投影对应关系 方位对应关系：除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。度量对应关系：主视图、俯视图、仰视图、后视图等长主视图、左视图、右视图、后视图等高俯视图、仰视图、左视图、右视图等宽仍遵守“三等”规律

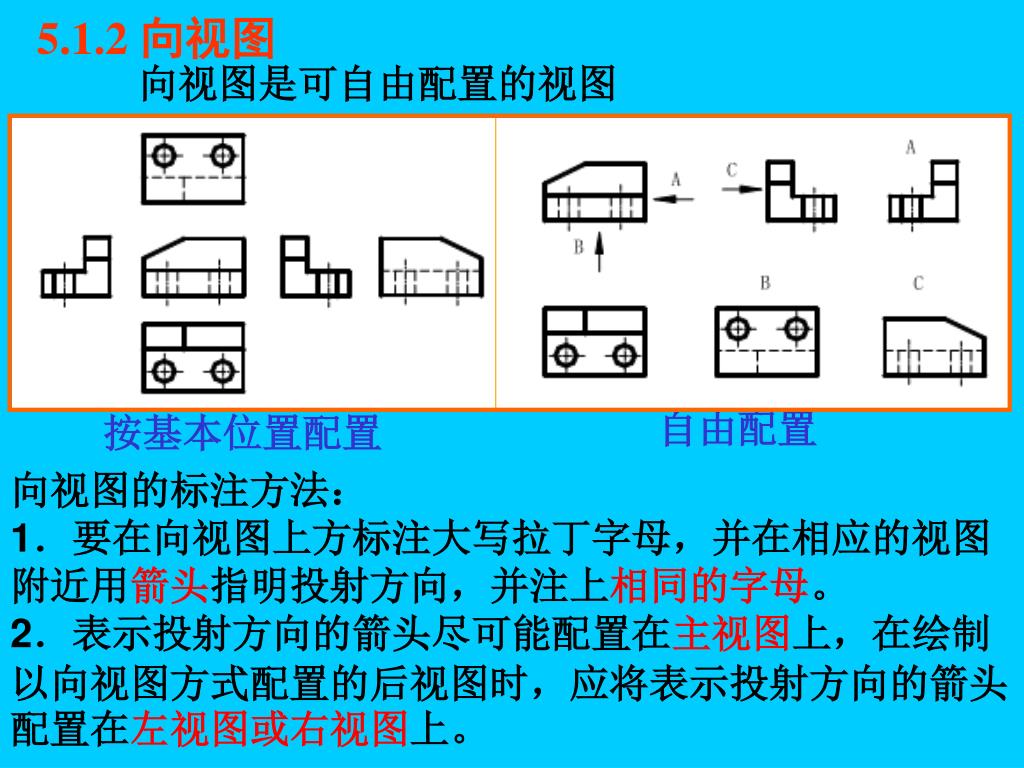

自由配置 按基本位置配置 5.1.2 向视图向视图是可自由配置的视图向视图的标注方法： 1．要在向视图上方标注大写拉丁字母，并在相应的视图附近用箭头指明投射方向，并注上相同的字母。 2．表示投射方向的箭头尽可能配置在主视图上，在绘制以向视图方式配置的后视图时，应将表示投射方向的箭头配置在左视图或右视图上。

5.1.3局部视图 局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：局部视图的断裂边界用波浪线表示。当局部视图所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。

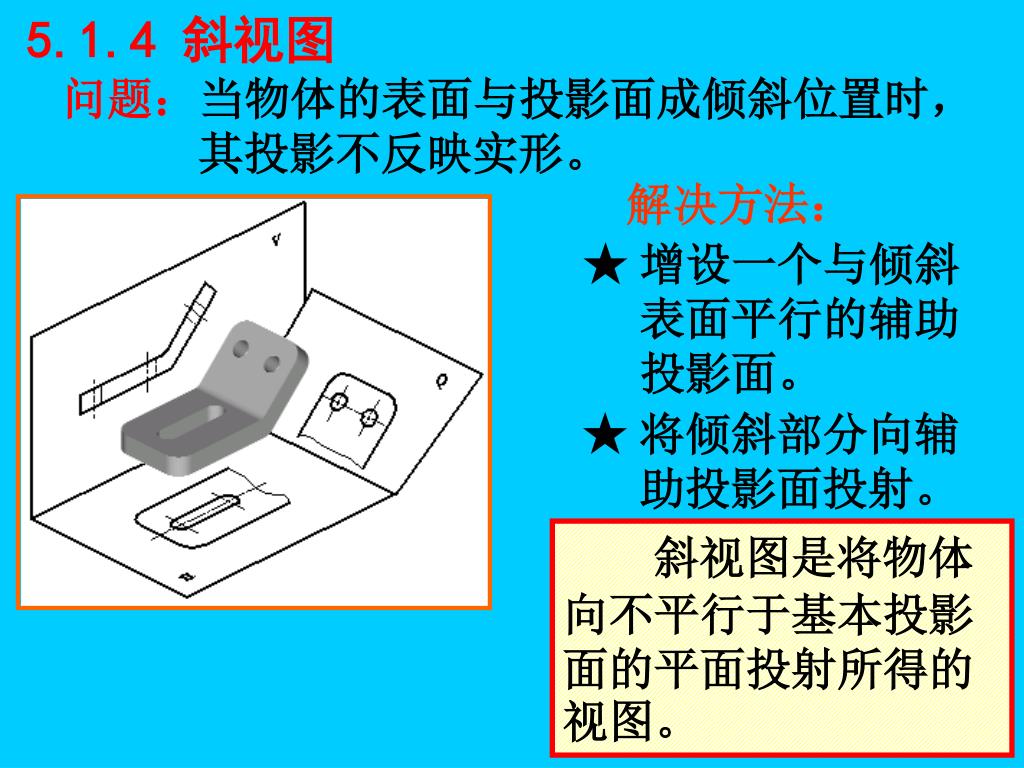

5.1.4 斜视图 问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。解决方法： ★ 增设一个与倾斜表面平行的辅助投影面。 ★ 将倾斜部分向辅助投影面投射。斜视图是将物体向不平行于基本投影面的平面投射所得的视图。

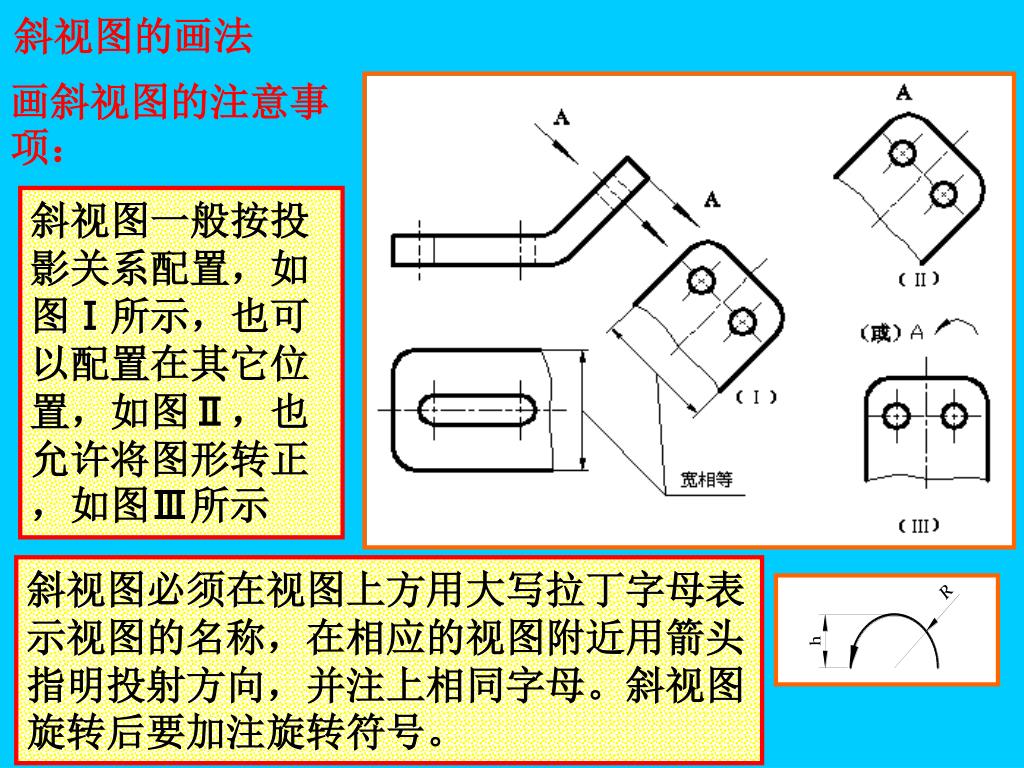

斜视图的画法 画斜视图的注意事项：斜视图一般按投影关系配置，如图Ⅰ所示，也可以配置在其它位置，如图Ⅱ，也允许将图形转正，如图Ⅲ所示斜视图必须在视图上方用大写拉丁字母表示视图的名称，在相应的视图附近用箭头指明投射方向，并注上相同字母。斜视图旋转后要加注旋转符号。

课后习题 • 习题册第61.62.63页

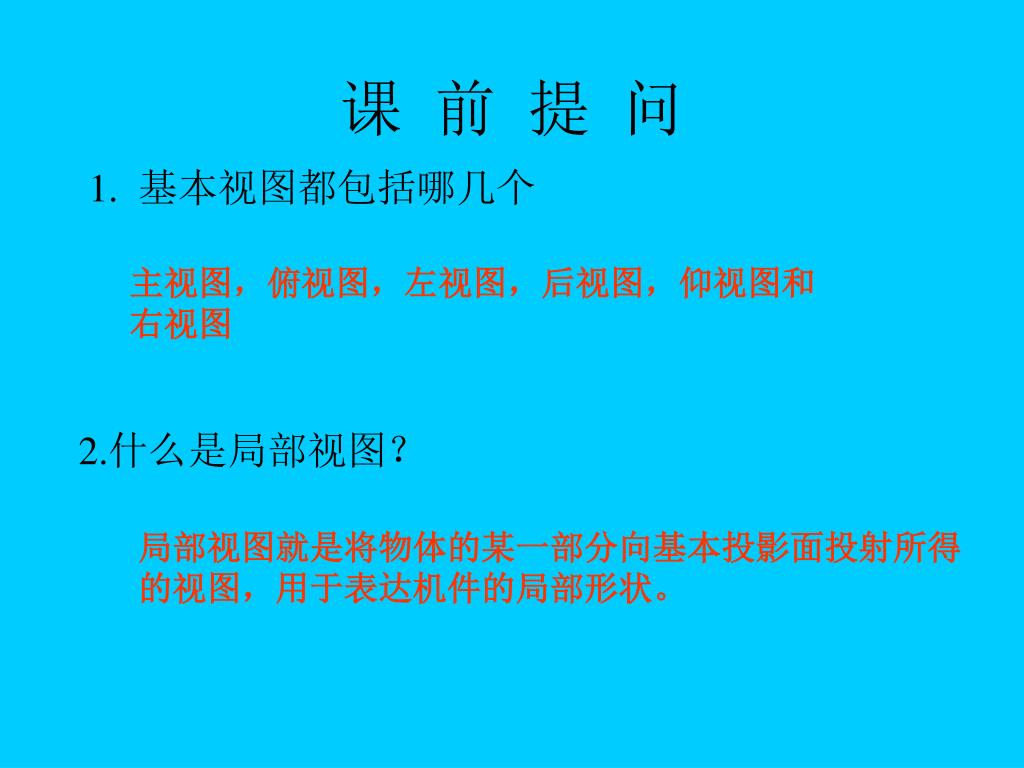

课前提问 1. 基本视图都包括哪几个 2.什么是局部视图？主视图，俯视图，左视图，后视图，仰视图和右视图局部视图就是将物体的某一部分向基本投影面投射所得的视图，用于表达机件的局部形状。

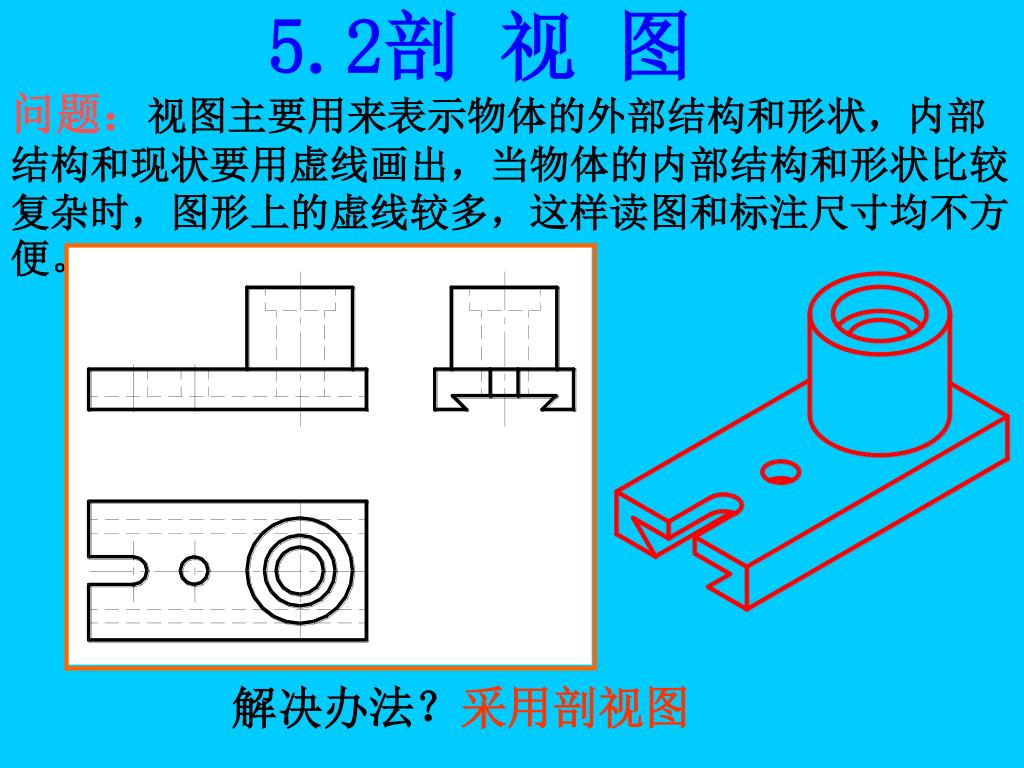

5.2剖视图 问题：视图主要用来表示物体的外部结构和形状，内部结构和现状要用虚线画出，当物体的内部结构和形状比较复杂时，图形上的虚线较多，这样读图和标注尺寸均不方便。解决办法？采用剖视图

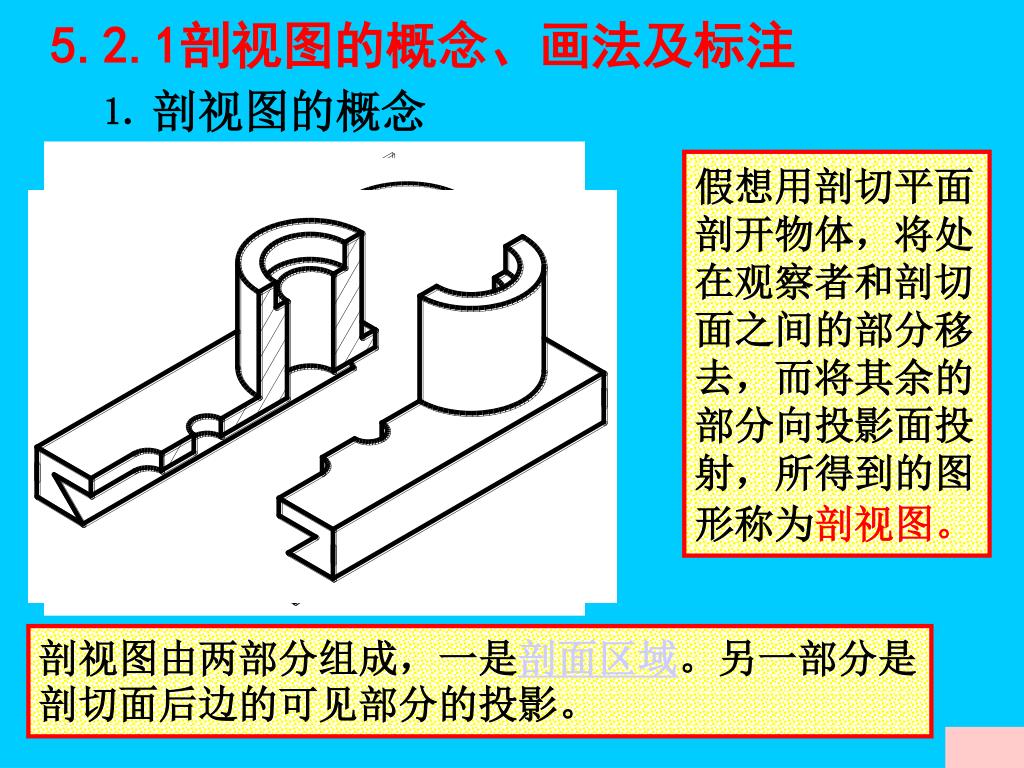

5.2.1剖视图的概念、画法及标注 ⒈ 剖视图的概念假想用剖切平面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余的部分向投影面投射，所得到的图形称为剖视图。剖视图由两部分组成，一是剖面区域。另一部分是剖切面后边的可见部分的投影。

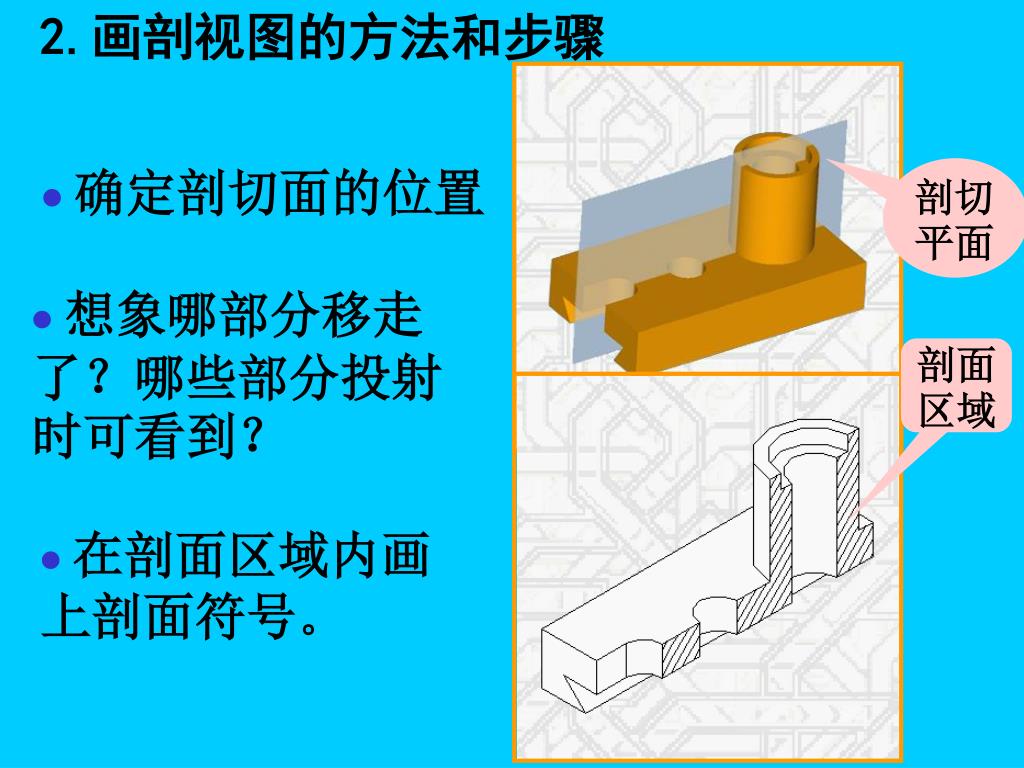

2.画剖视图的方法和步骤 确定剖切面的位置剖切平面 想象哪部分移走了？哪些部分投射时可看到？剖面区域  在剖面区域内画上剖面符号。

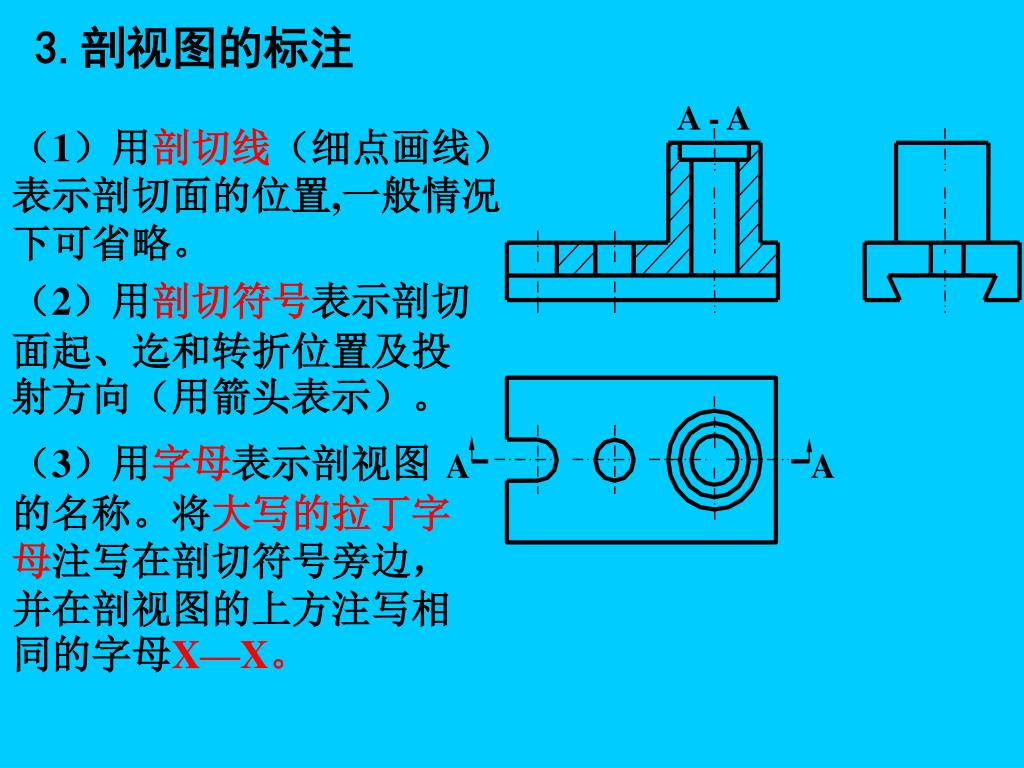

A A 3.剖视图的标注 A - A （1）用剖切线（细点画线）表示剖切面的位置,一般情况下可省略。（2）用剖切符号表示剖切面起、迄和转折位置及投射方向（用箭头表示）。（3）用字母表示剖视图的名称。将大写的拉丁字母注写在剖切符号旁边，并在剖视图的上方注写相同的字母X—X。

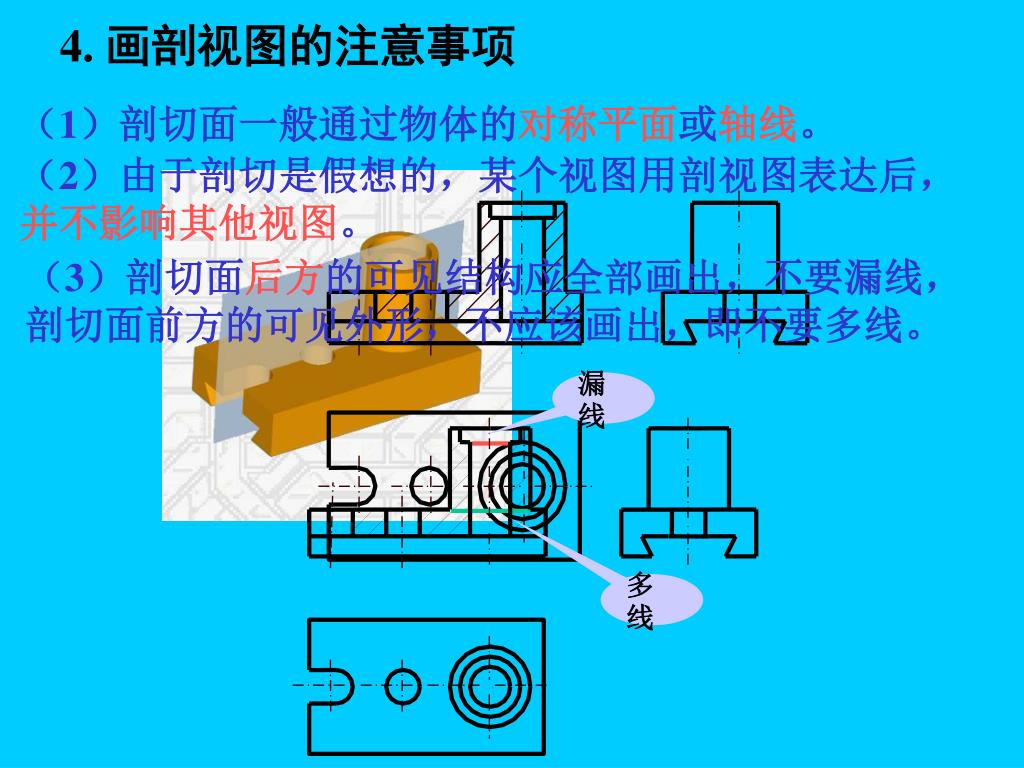

4. 画剖视图的注意事项 （1）剖切面一般通过物体的对称平面或轴线。（2）由于剖切是假想的，某个视图用剖视图表达后，并不影响其他视图。（3）剖切面后方的可见结构应全部画出，不要漏线，剖切面前方的可见外形，不应该画出，即不要多线。漏线多线

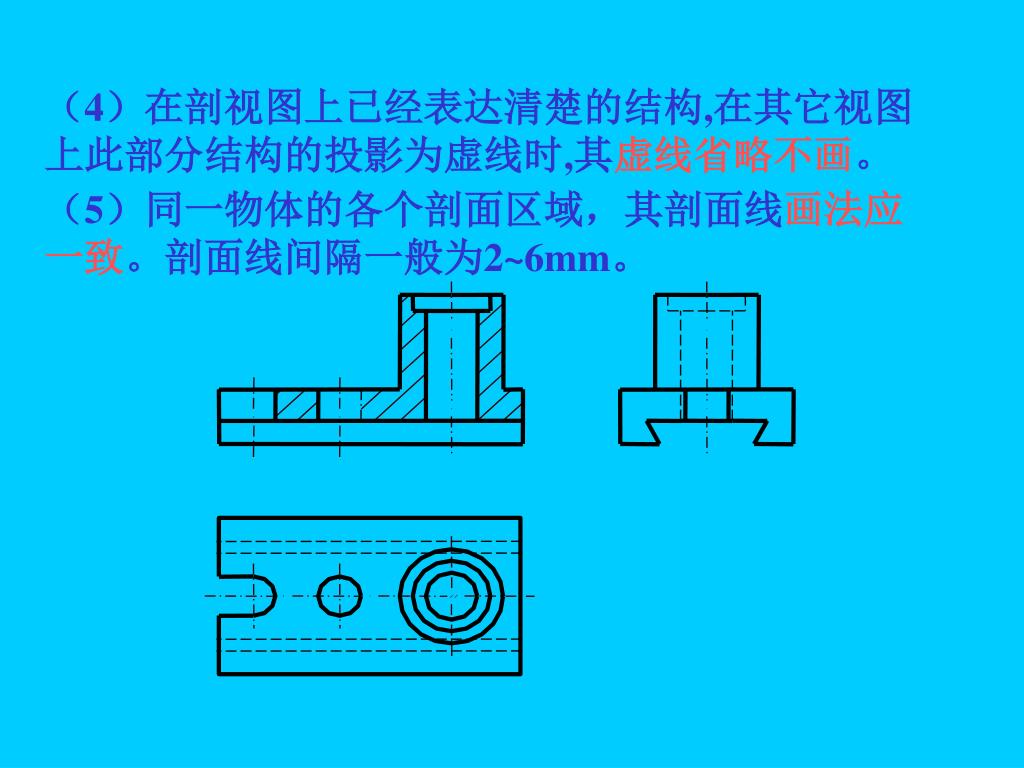

（4）在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。 （5）同一物体的各个剖面区域，其剖面线画法应一致。剖面线间隔一般为2~6mm。

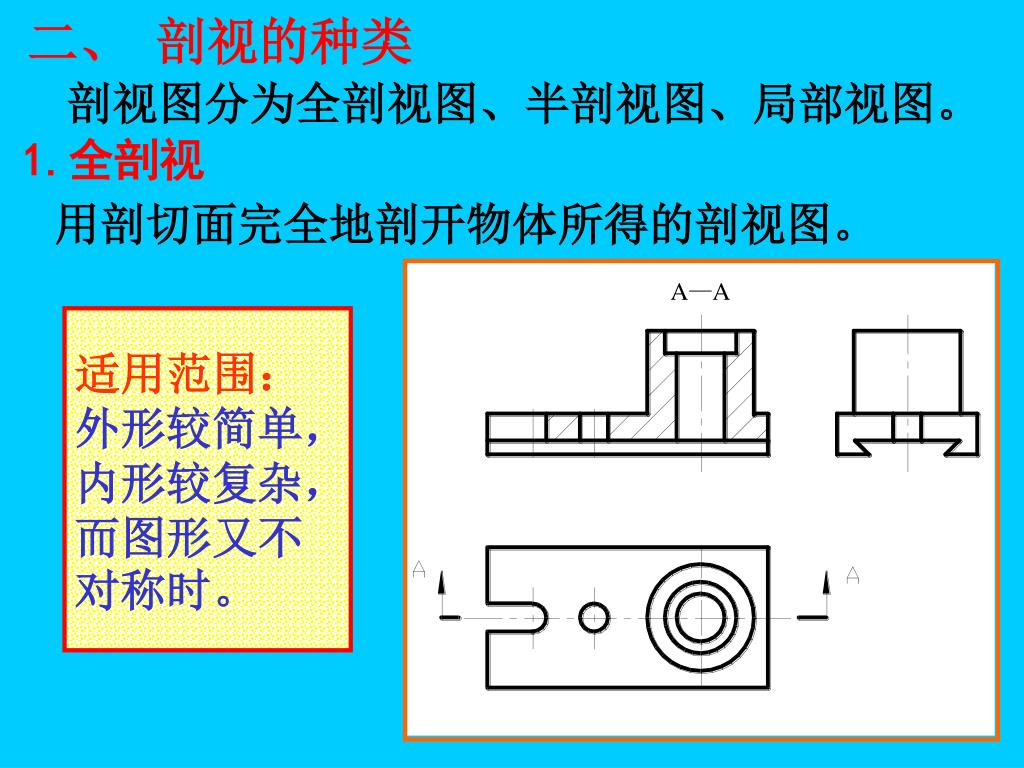

二、剖视的种类 剖视图分为全剖视图、半剖视图、局部视图。 1.全剖视用剖切面完全地剖开物体所得的剖视图。适用范围：外形较简单，内形较复杂，而图形又不对称时。

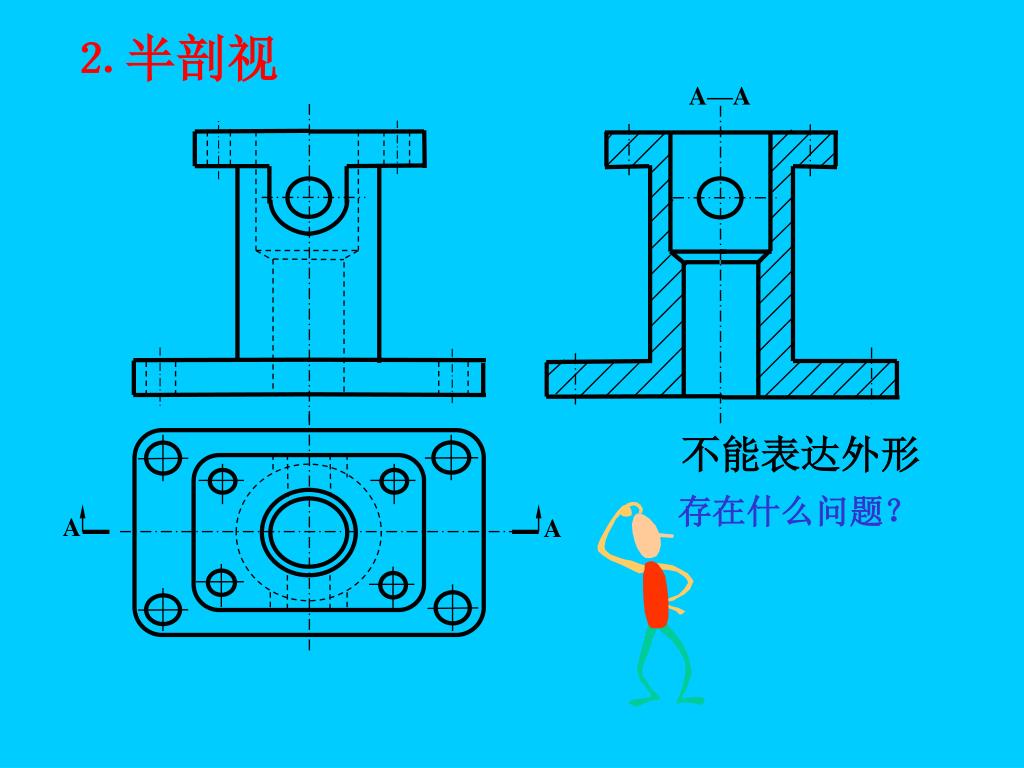

A—A 存在什么问题？ A A ⒉ 半剖视不能表达外形

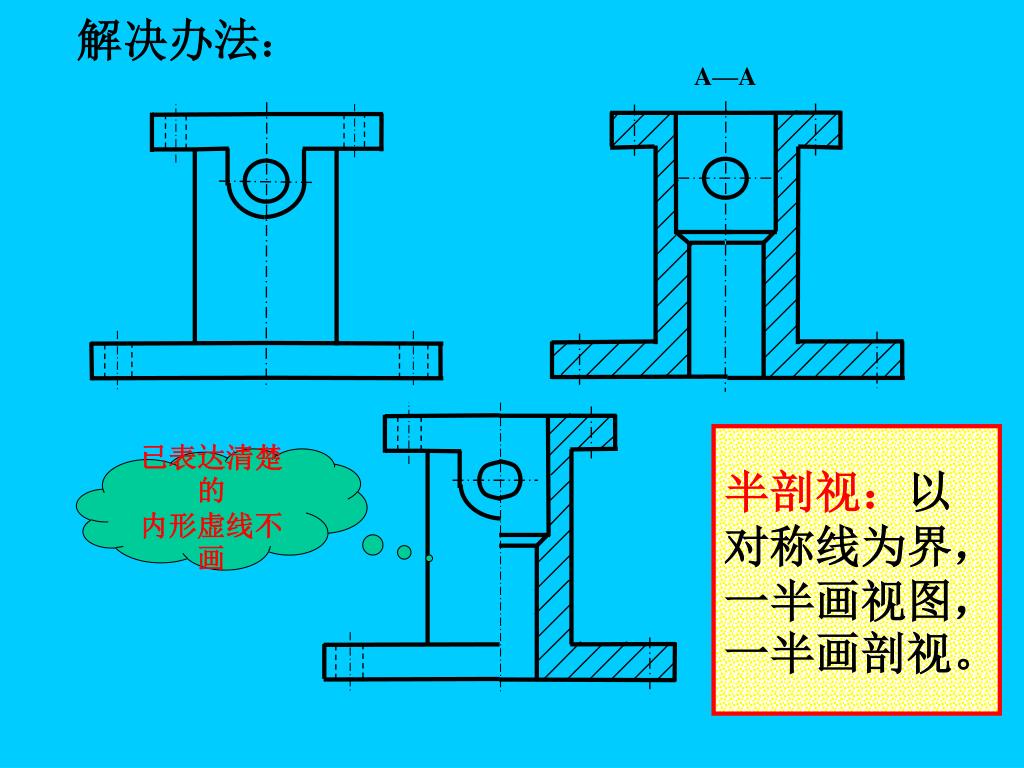

A—A 解决办法：半剖视：以对称线为界，一半画视图，一半画剖视。已表达清楚的内形虚线不画

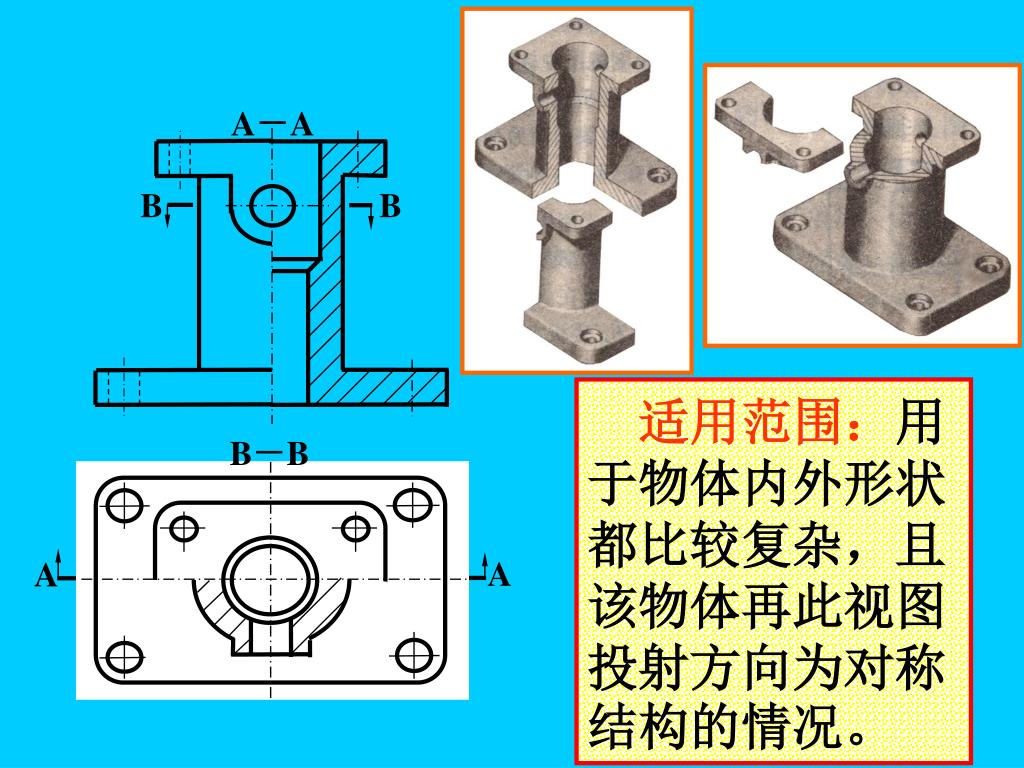

A－A B B A A 适用范围：用于物体内外形状都比较复杂，且该物体再此视图投射方向为对称结构的情况。 B－B

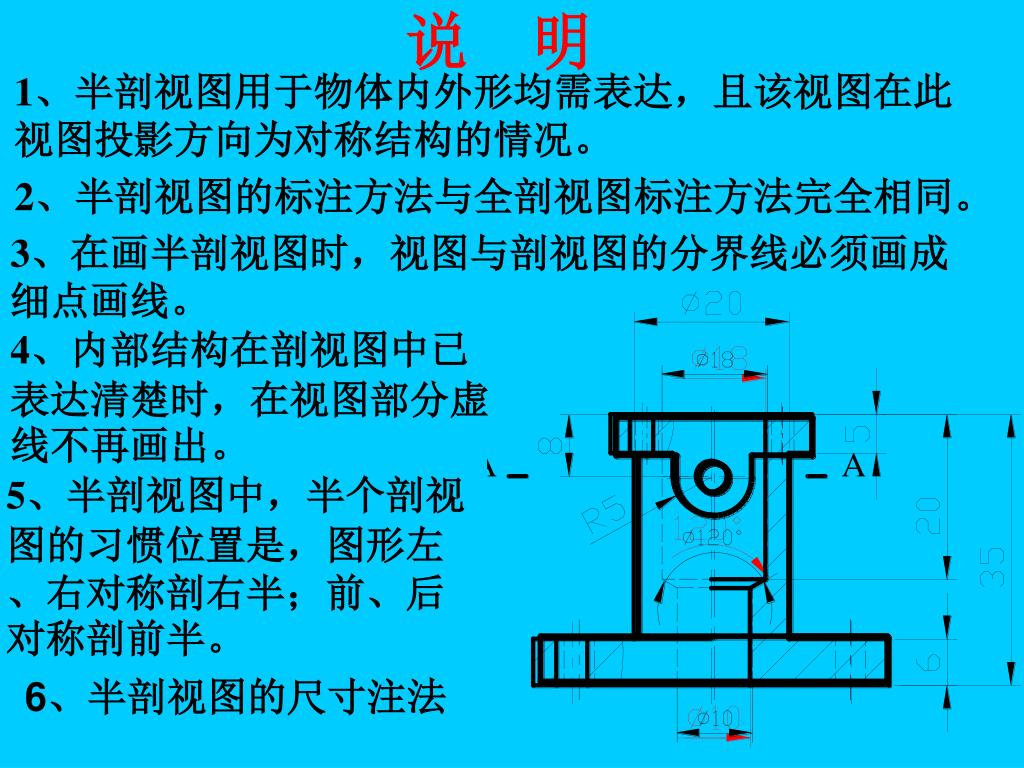

说明 1、半剖视图用于物体内外形均需表达，且该视图在此视图投影方向为对称结构的情况。 2、半剖视图的标注方法与全剖视图标注方法完全相同。 3、在画半剖视图时，视图与剖视图的分界线必须画成细点画线。 4、内部结构在剖视图中已表达清楚时，在视图部分虚线不再画出。 5、半剖视图中，半个剖视图的习惯位置是，图形左、右对称剖右半；前、后对称剖前半。 6、半剖视图的尺寸注法

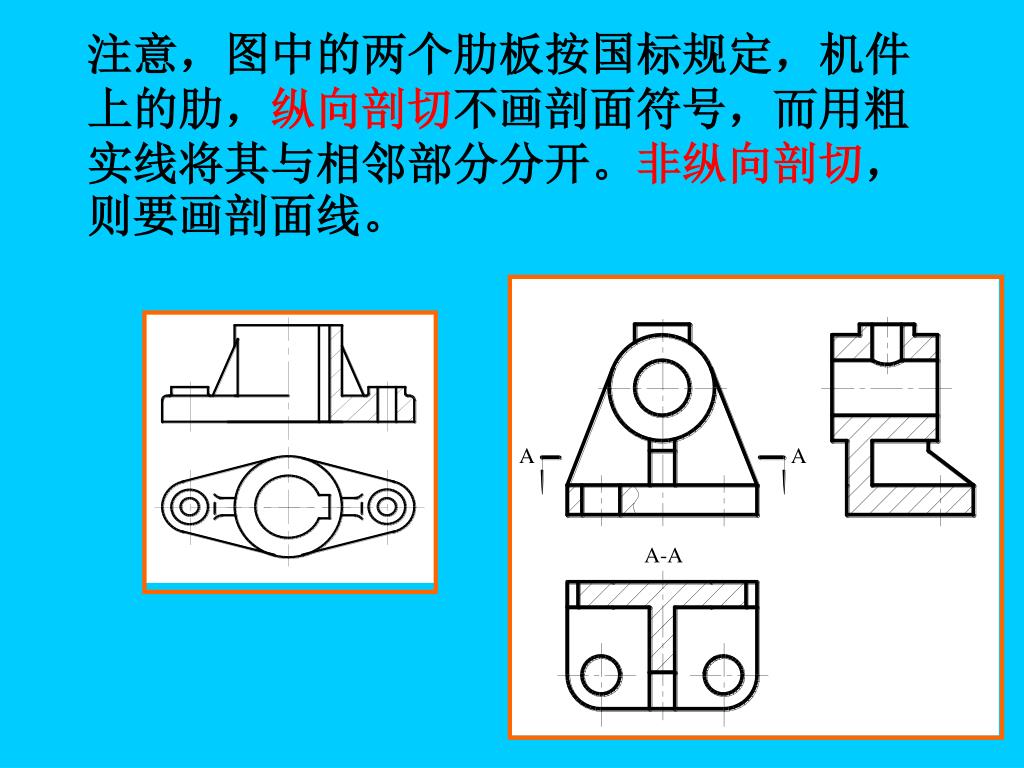

注意，图中的两个肋板按国标规定，机件上的肋，纵向剖切不画剖面符号，而用粗实线将其与相邻部分分开。非纵向剖切，则要画剖面线。注意，图中的两个肋板按国标规定，机件上的肋，纵向剖切不画剖面符号，而用粗实线将其与相邻部分分开。非纵向剖切，则要画剖面线。

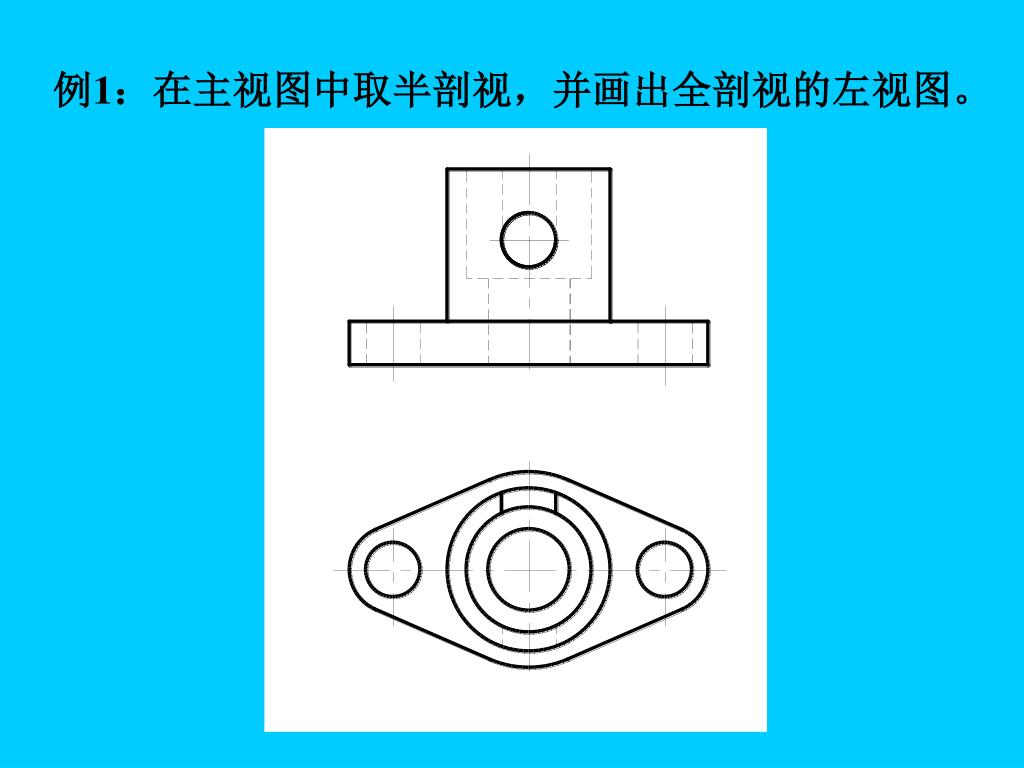

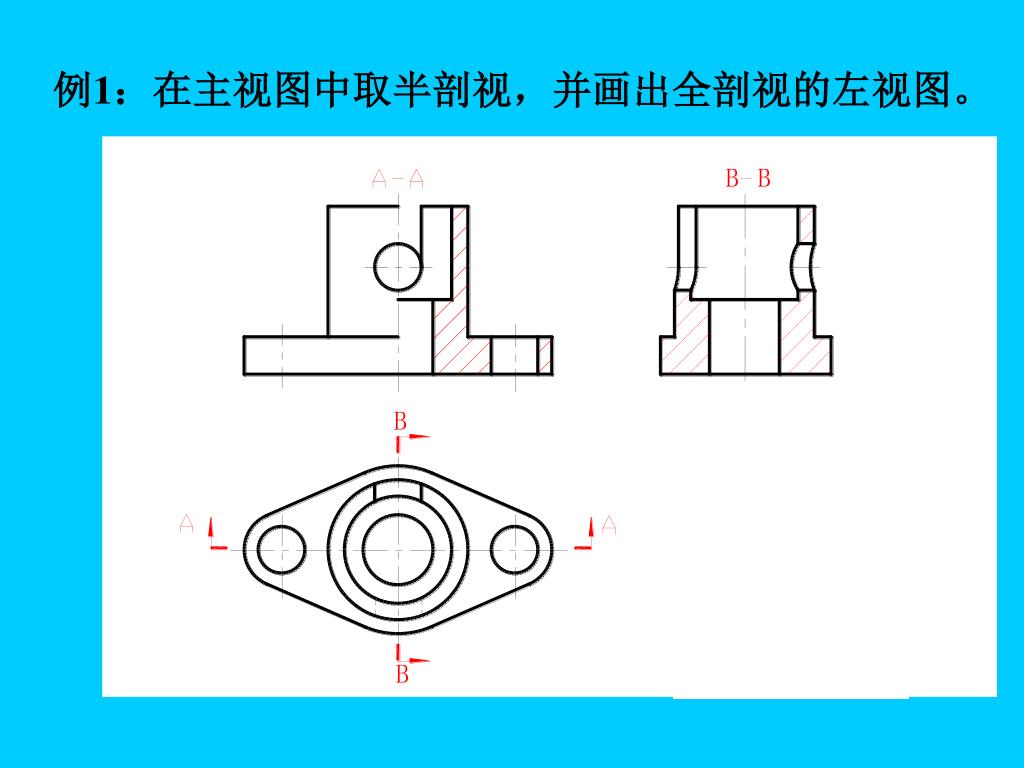

例1：在主视图中取半剖视，并画出全剖视的左视图。例1：在主视图中取半剖视，并画出全剖视的左视图。

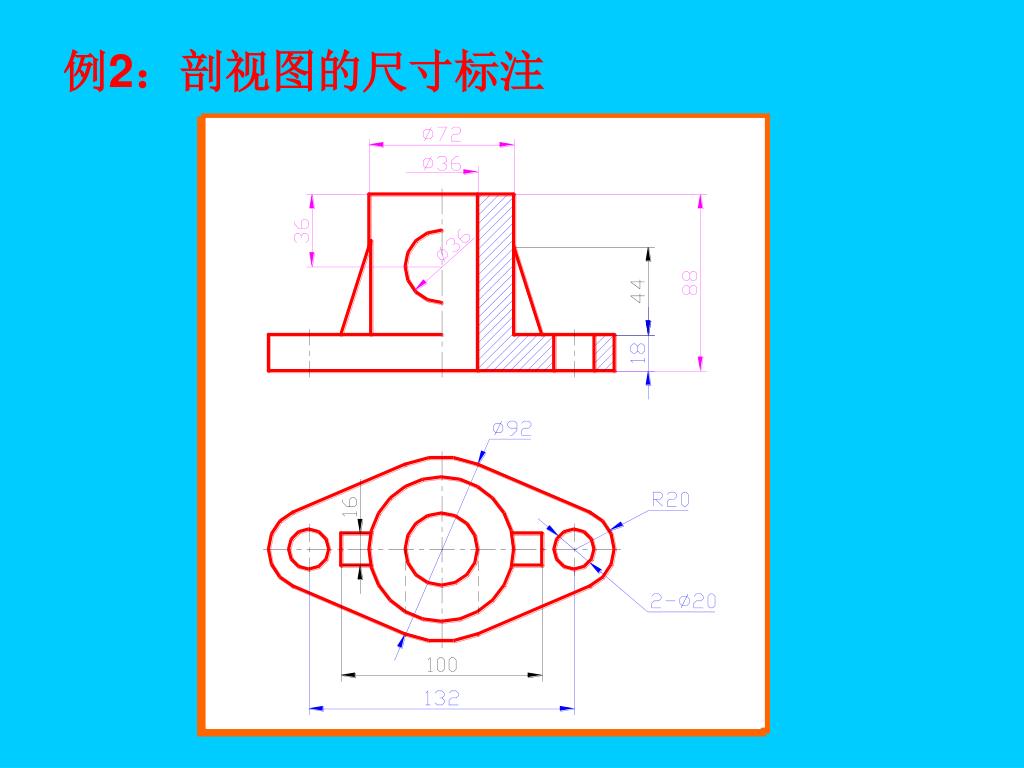

例2：剖视图的尺寸标注

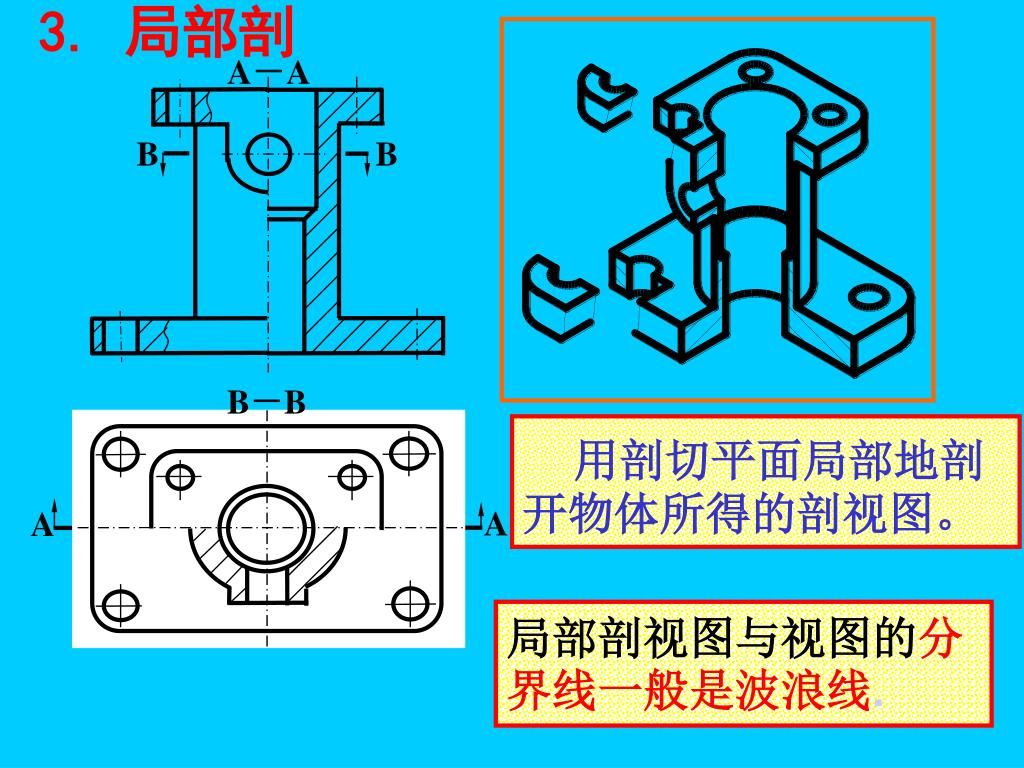

3. 局部剖 B B A－A B－B 用剖切平面局部地剖开物体所得的剖视图。 A A 局部剖视图与视图的分界线一般是波浪线.

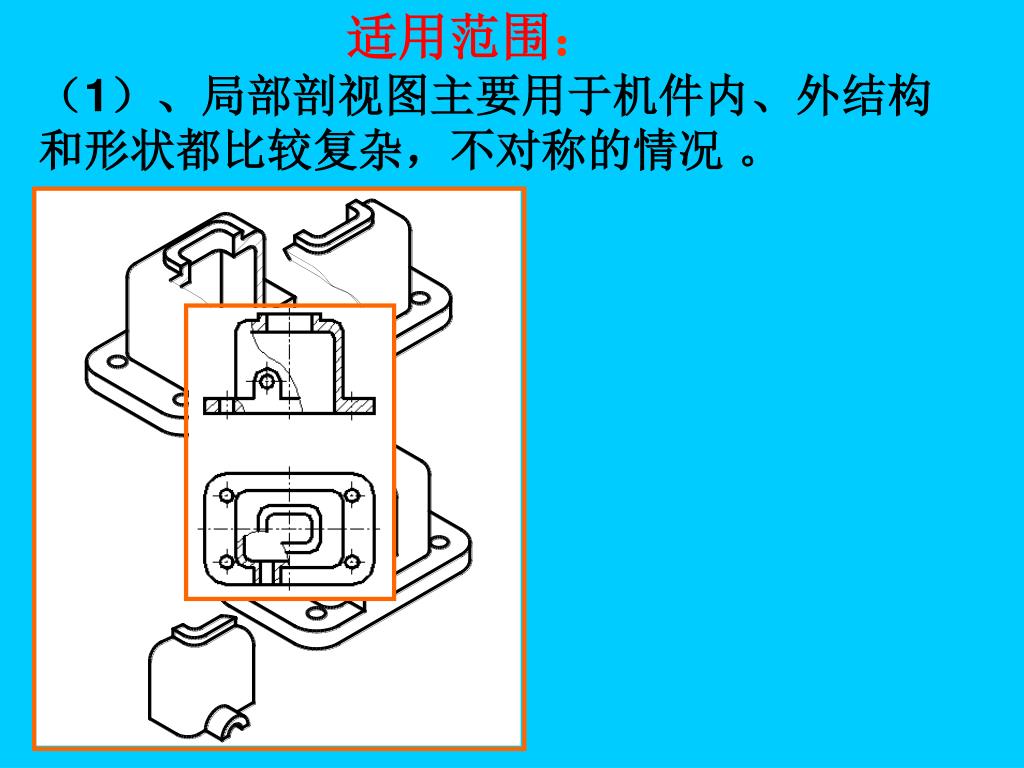

适用范围： （1）、局部剖视图主要用于机件内、外结构和形状都比较复杂，不对称的情况。

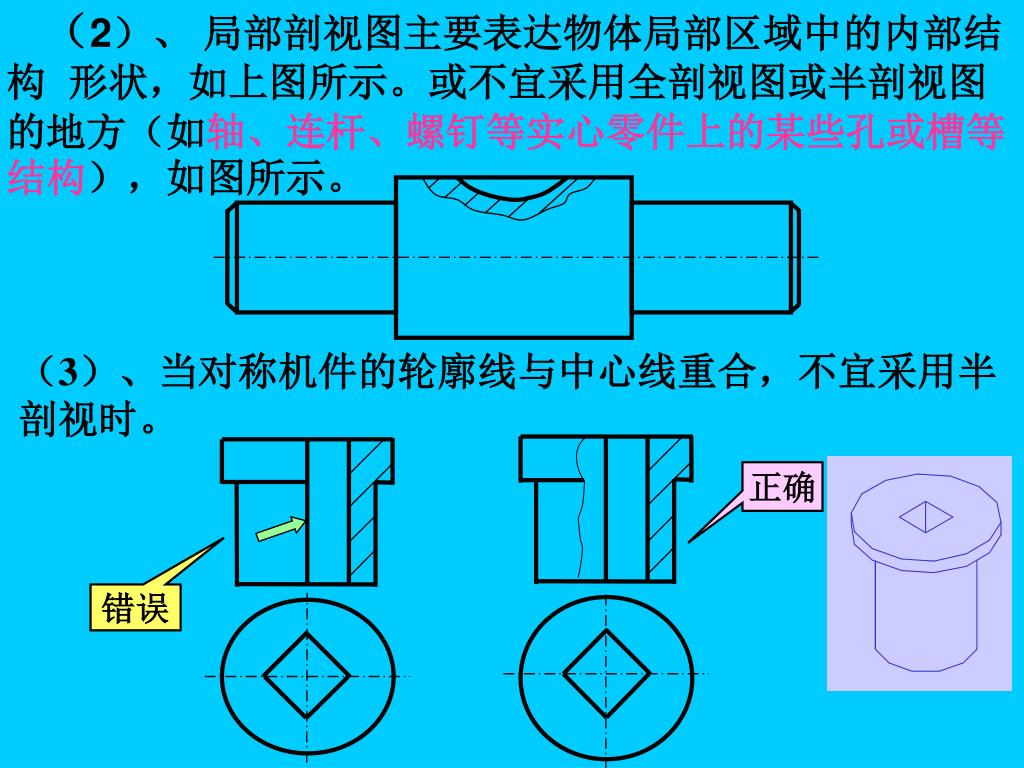

（2）、 局部剖视图主要表达物体局部区域中的内部结构形状，如上图所示。或不宜采用全剖视图或半剖视图的地方（如轴、连杆、螺钉等实心零件上的某些孔或槽等结构），如图所示。（3）、当对称机件的轮廓线与中心线重合，不宜采用半剖视时。正确错误

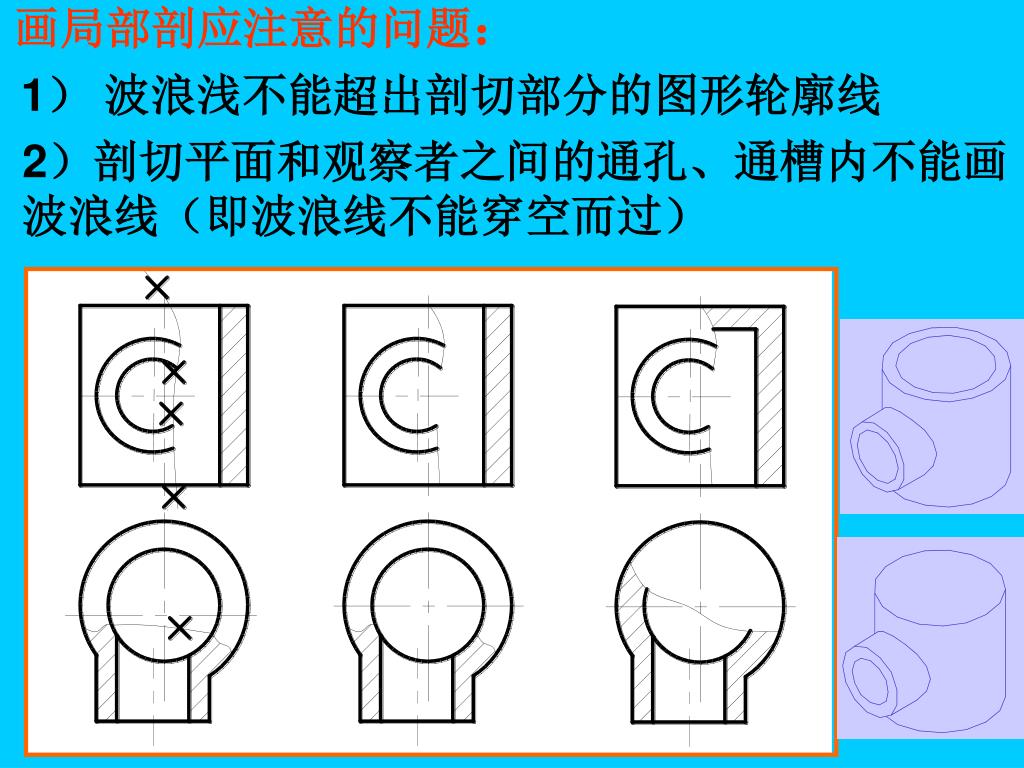

画局部剖应注意的问题： 1）波浪浅不能超出剖切部分的图形轮廓线 2）剖切平面和观察者之间的通孔、通槽内不能画波浪线（即波浪线不能穿空而过）

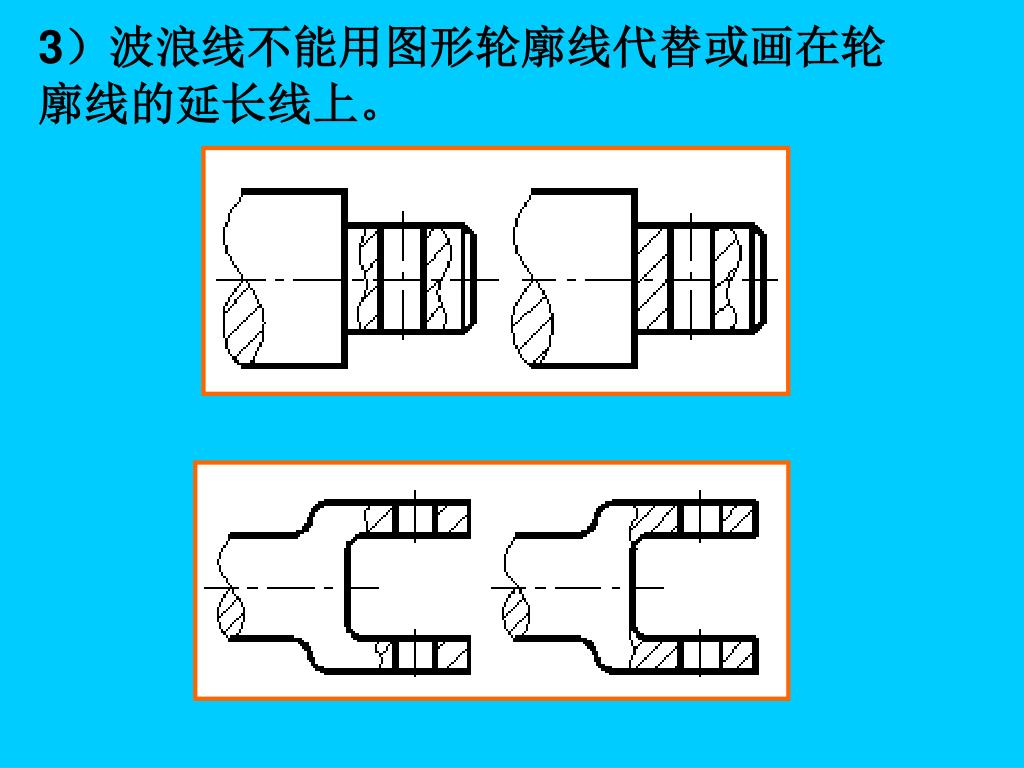

3）波浪线不能用图形轮廓线代替或画在轮廓线的延长线上。3）波浪线不能用图形轮廓线代替或画在轮廓线的延长线上。

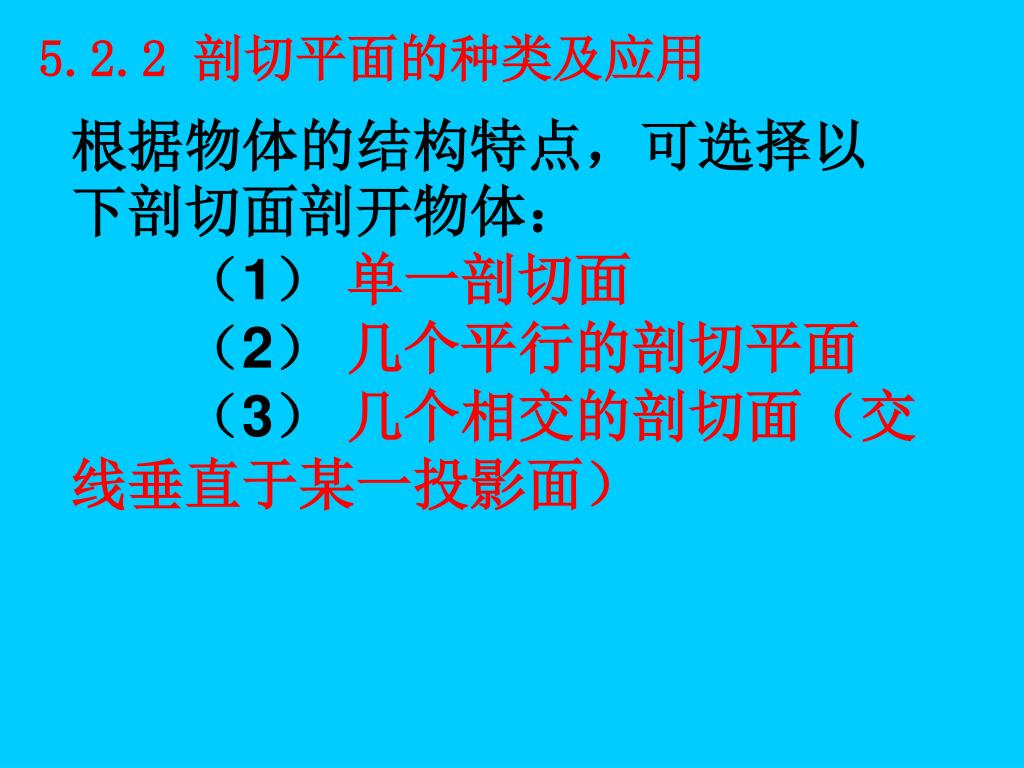

5.2.2 剖切平面的种类及应用 根据物体的结构特点，可选择以下剖切面剖开物体：　　（1）单一剖切面　　（2）几个平行的剖切平面　　（3）几个相交的剖切面（交线垂直于某一投影面）

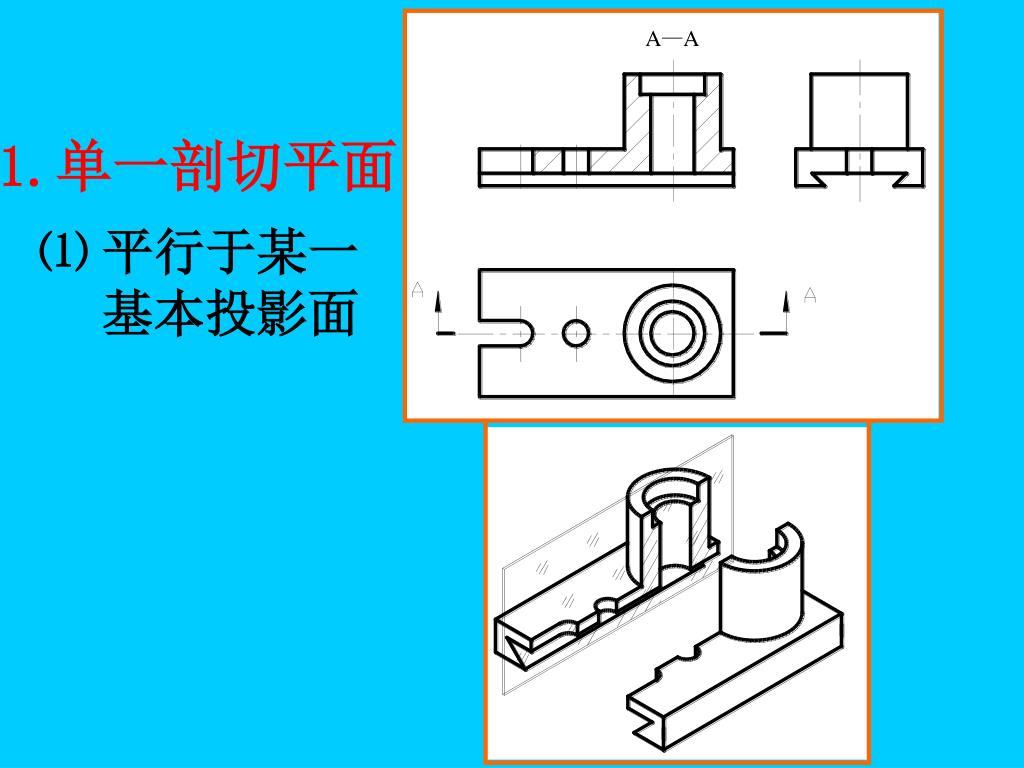

1.单一剖切平面 ⑴ 平行于某一基本投影面

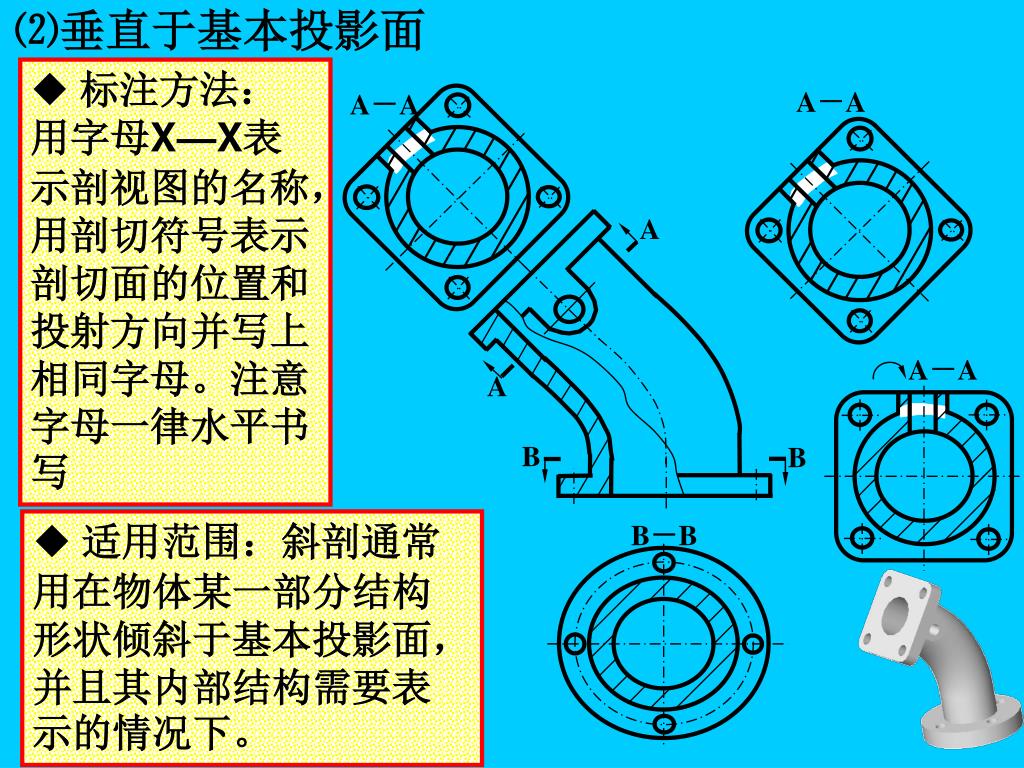

⑵垂直于基本投影面 A－A A A A－A B B B－B • 标注方法：用字母X—X表示剖视图的名称，用剖切符号表示剖切面的位置和投射方向并写上相同字母。注意字母一律水平书写 A－A • 适用范围：斜剖通常用在物体某一部分结构形状倾斜于基本投影面，并且其内部结构需要表示的情况下。

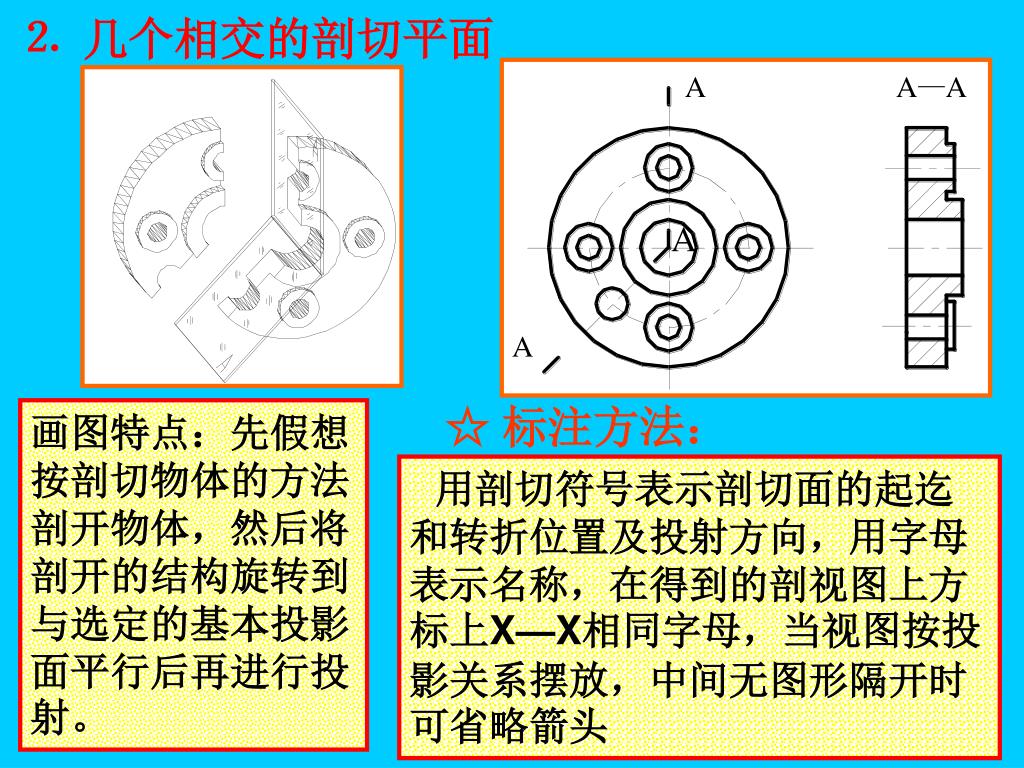

⒉ 几个相交的剖切平面 ☆ 标注方法：画图特点：先假想按剖切物体的方法剖开物体，然后将剖开的结构旋转到与选定的基本投影面平行后再进行投射。用剖切符号表示剖切面的起迄和转折位置及投射方向，用字母表示名称，在得到的剖视图上方标上X—X相同字母，当视图按投影关系摆放，中间无图形隔开时可省略箭头

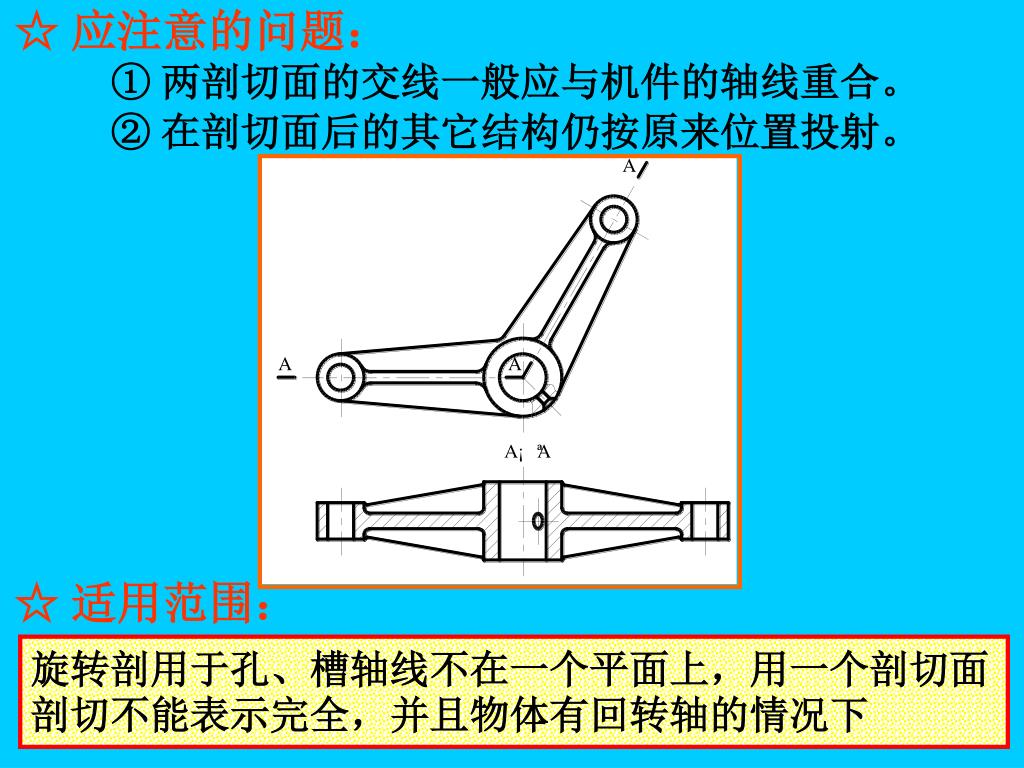

☆ 应注意的问题： ① 两剖切面的交线一般应与机件的轴线重合。 ② 在剖切面后的其它结构仍按原来位置投射。 ☆ 适用范围：旋转剖用于孔、槽轴线不在一个平面上，用一个剖切面剖切不能表示完全，并且物体有回转轴的情况下

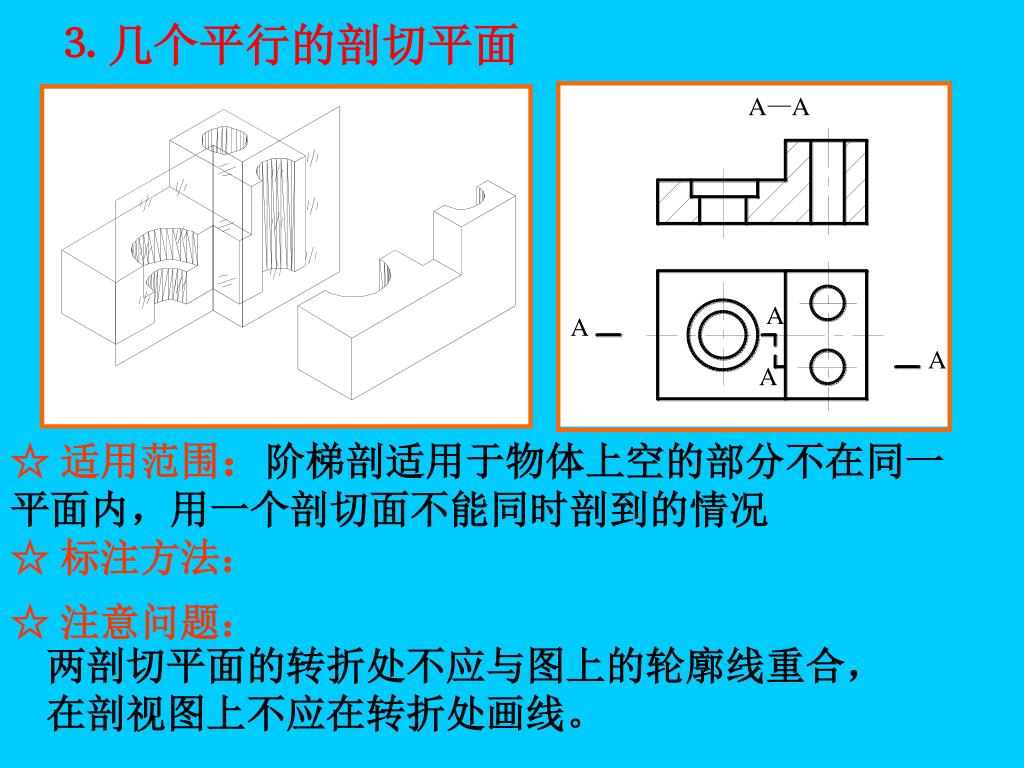

⒊ 几个平行的剖切平面 ☆ 适用范围：阶梯剖适用于物体上空的部分不在同一平面内，用一个剖切面不能同时剖到的情况 ☆ 标注方法： ☆ 注意问题：两剖切平面的转折处不应与图上的轮廓线重合，在剖视图上不应在转折处画线。

课后习题 • 习题册第61.62.63页

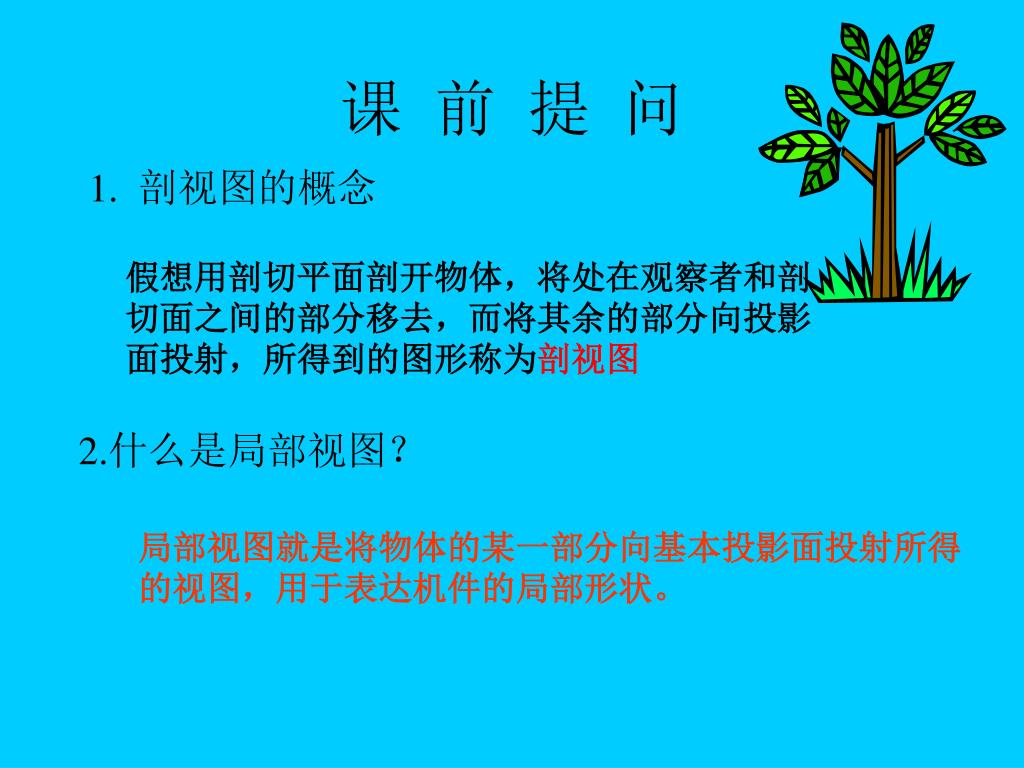

课前提问 假想用剖切平面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余的部分向投影面投射，所得到的图形称为剖视图 1. 剖视图的概念 2.什么是局部视图？局部视图就是将物体的某一部分向基本投影面投射所得的视图，用于表达机件的局部形状。

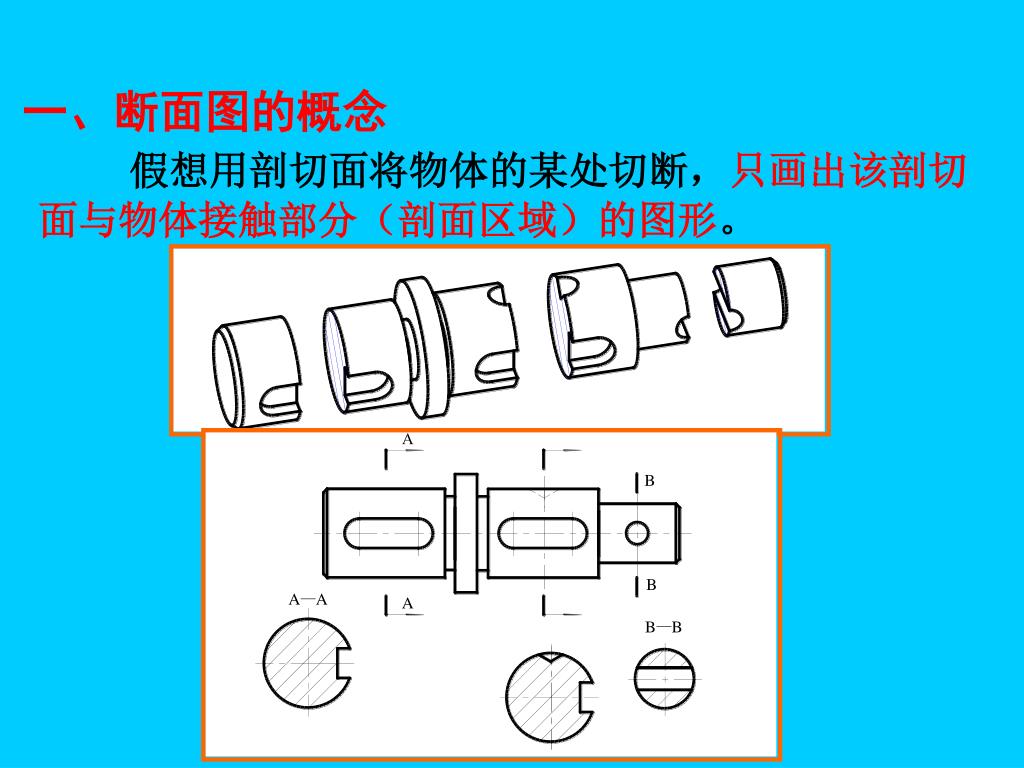

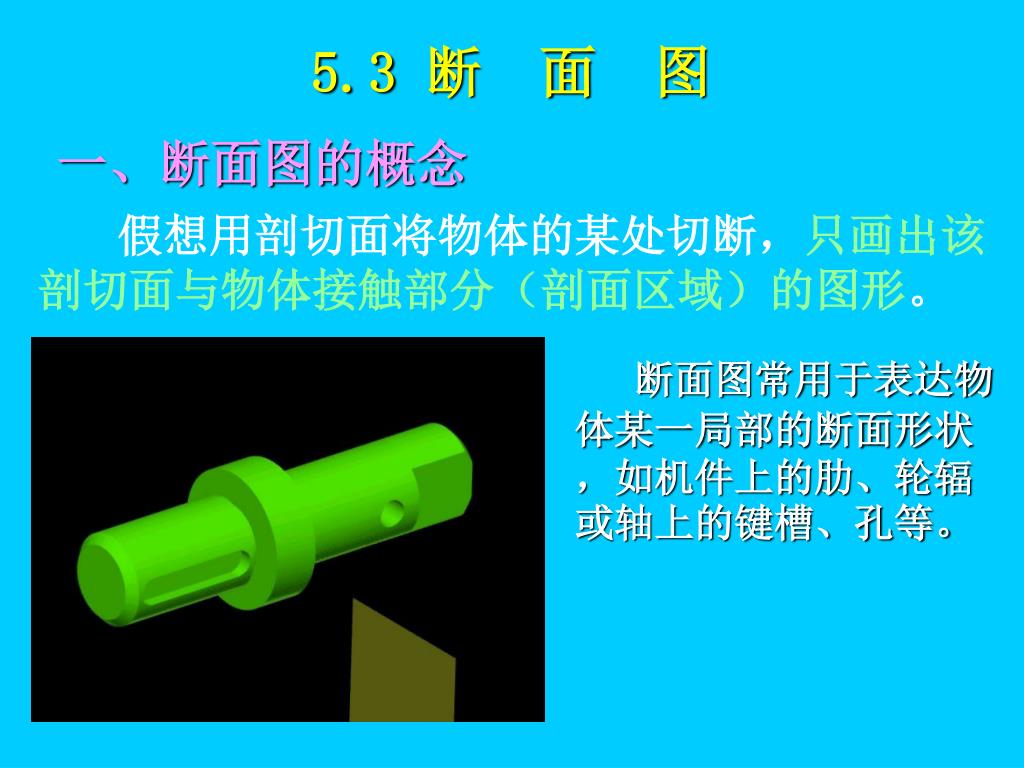

5.3 断面图 一、断面图的概念假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。断面图常用于表达物体某一局部的断面形状，如机件上的肋、轮辐或轴上的键槽、孔等。

一、断面图的概念 假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。

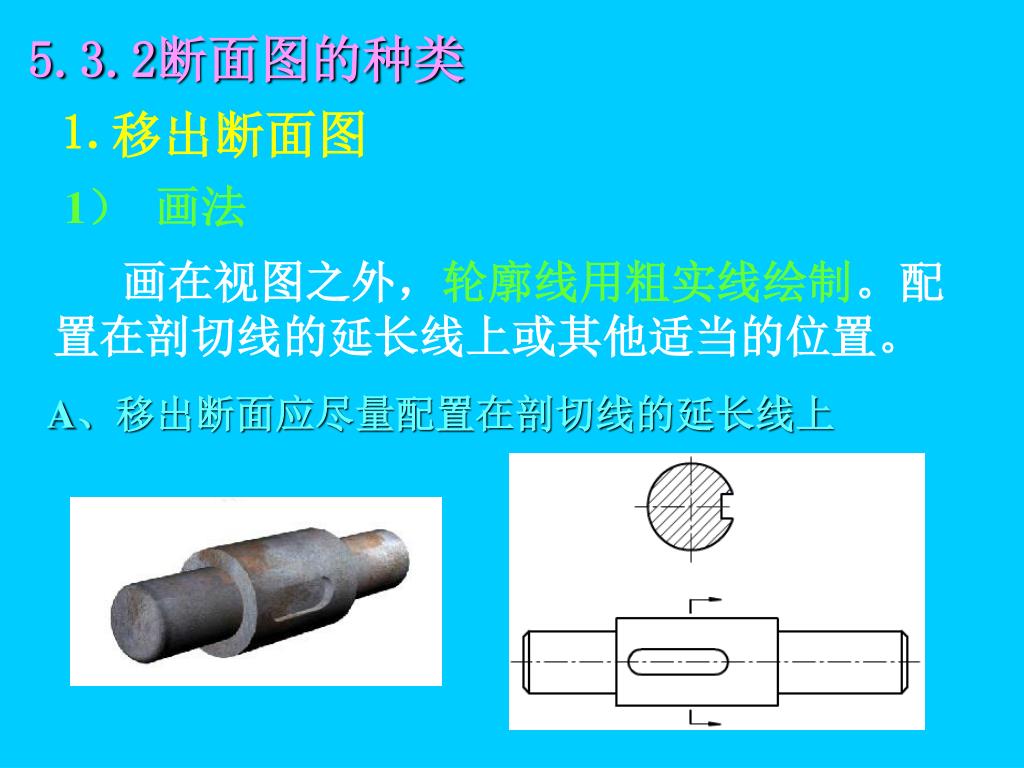

5.3.2断面图的种类 ⒈ 移出断面图 1）画法画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。 A、移出断面应尽量配置在剖切线的延长线上

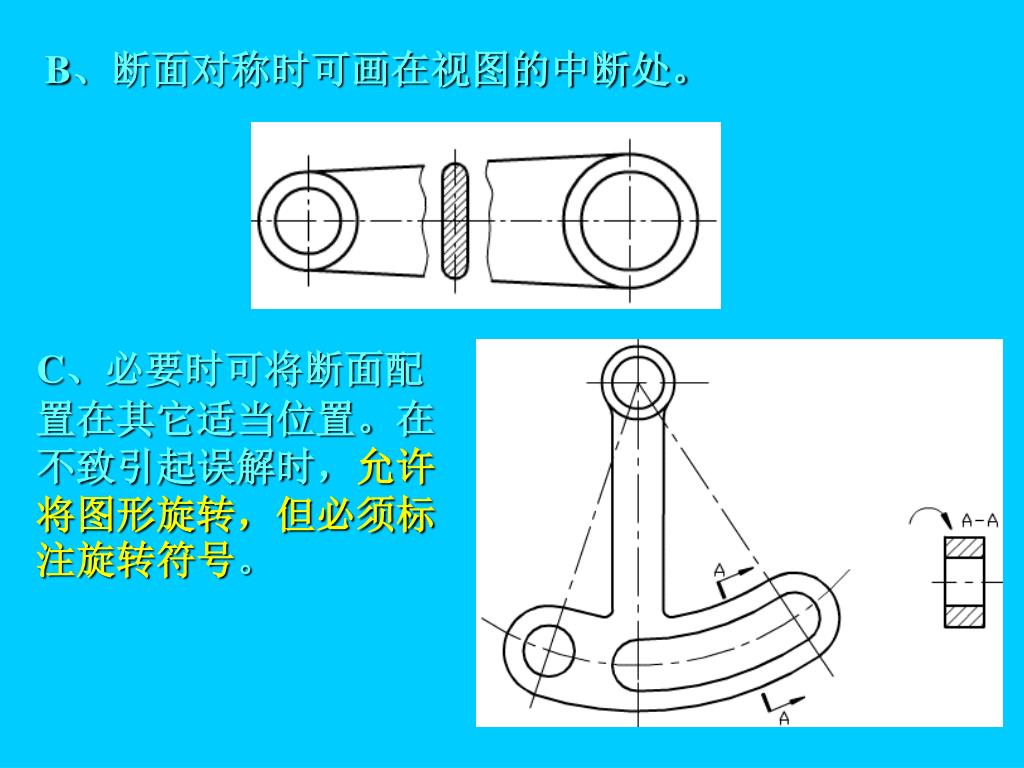

B、断面对称时可画在视图的中断处。 C、必要时可将断面配置在其它适当位置。在不致引起误解时，允许将图形旋转，但必须标注旋转符号。

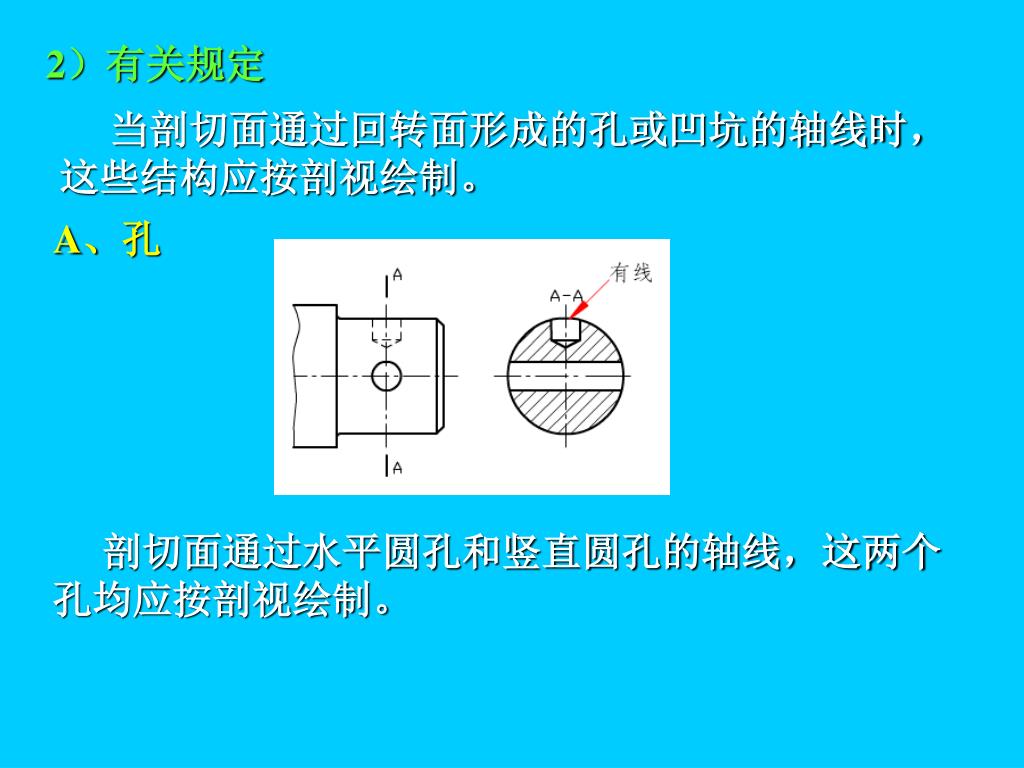

2）有关规定 当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。 A、孔剖切面通过水平圆孔和竖直圆孔的轴线，这两个孔均应按剖视绘制。

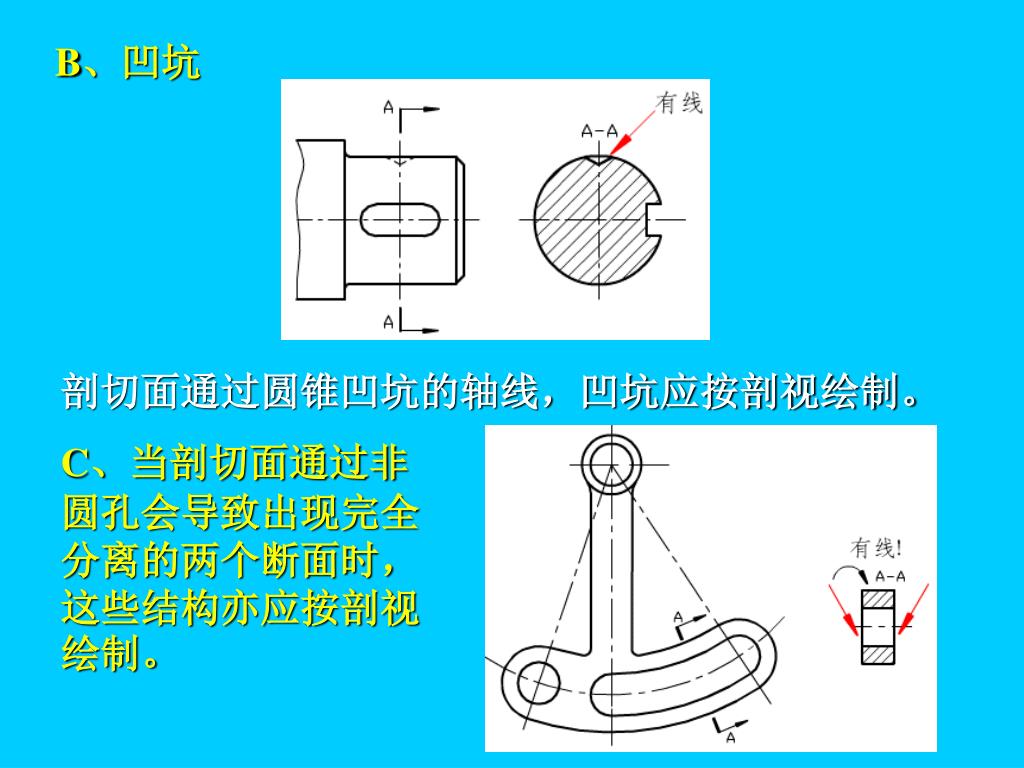

B、凹坑 剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制。 C、当剖切面通过非圆孔会导致出现完全分离的两个断面时，这些结构亦应按剖视绘制。

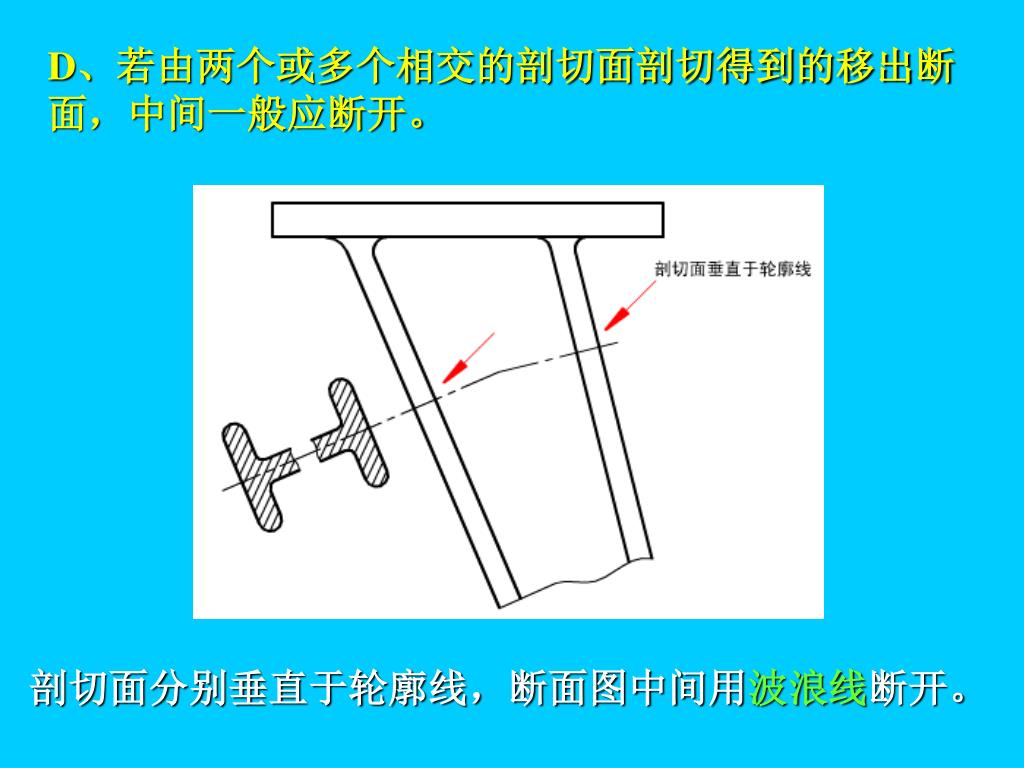

D、若由两个或多个相交的剖切面剖切得到的移出断面，中间一般应断开。 剖切面分别垂直于轮廓线，断面图中间用波浪线断开。

第 5 章 机件的表达方法
