  1. 美国精密探测仪器公司 USA探地成像仪 产品及应用研讨会 邢台达利来科技有限公司

  2. 美国精密探测仪器公司成立于1992年,是一家专业从事研究开发探地成像仪、精密探测仪、探地雷达、金属探测仪等产品的高技术企业。其产品广泛应用于地质勘探、文物勘探、市政建设、军事领域、石油管道、环保监测水下勘探等领域。美国精密探测仪器公司成立于1992年,是一家专业从事研究开发探地成像仪、精密探测仪、探地雷达、金属探测仪等产品的高技术企业。其产品广泛应用于地质勘探、文物勘探、市政建设、军事领域、石油管道、环保监测水下勘探等领域。 美国精密探测仪器公司简介

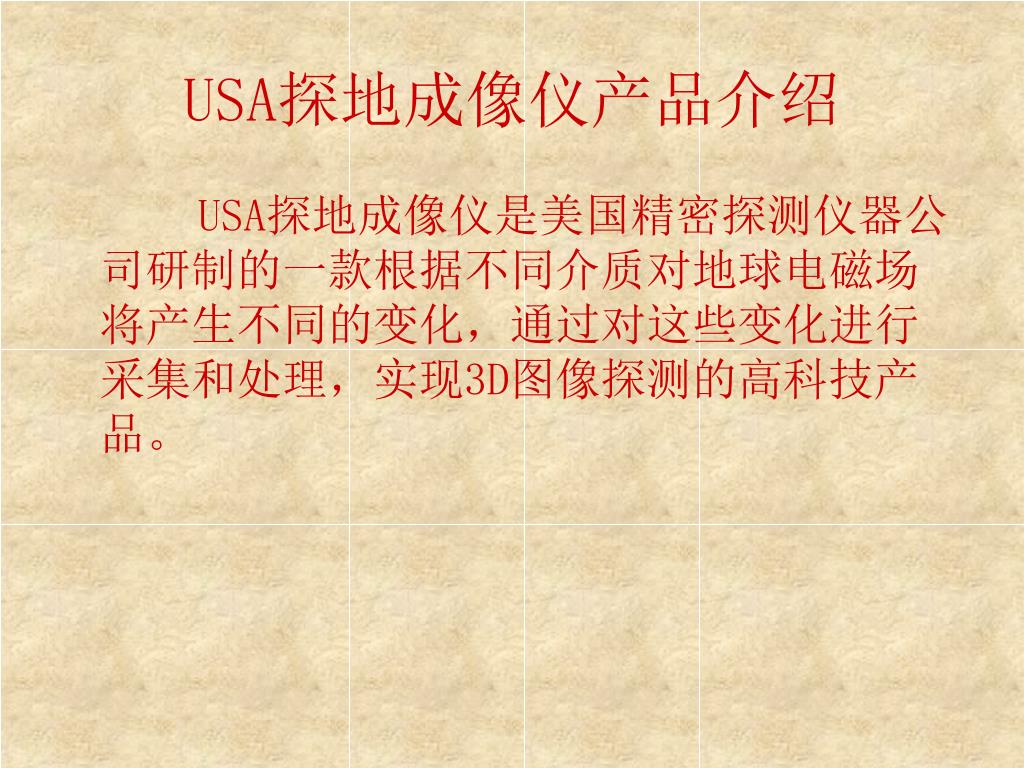

  3. USA探地成像仪产品介绍 USA探地成像仪是美国精密探测仪器公司研制的一款根据不同介质对地球电磁场将产生不同的变化，通过对这些变化进行采集和处理，实现3D图像探测的高科技产品。

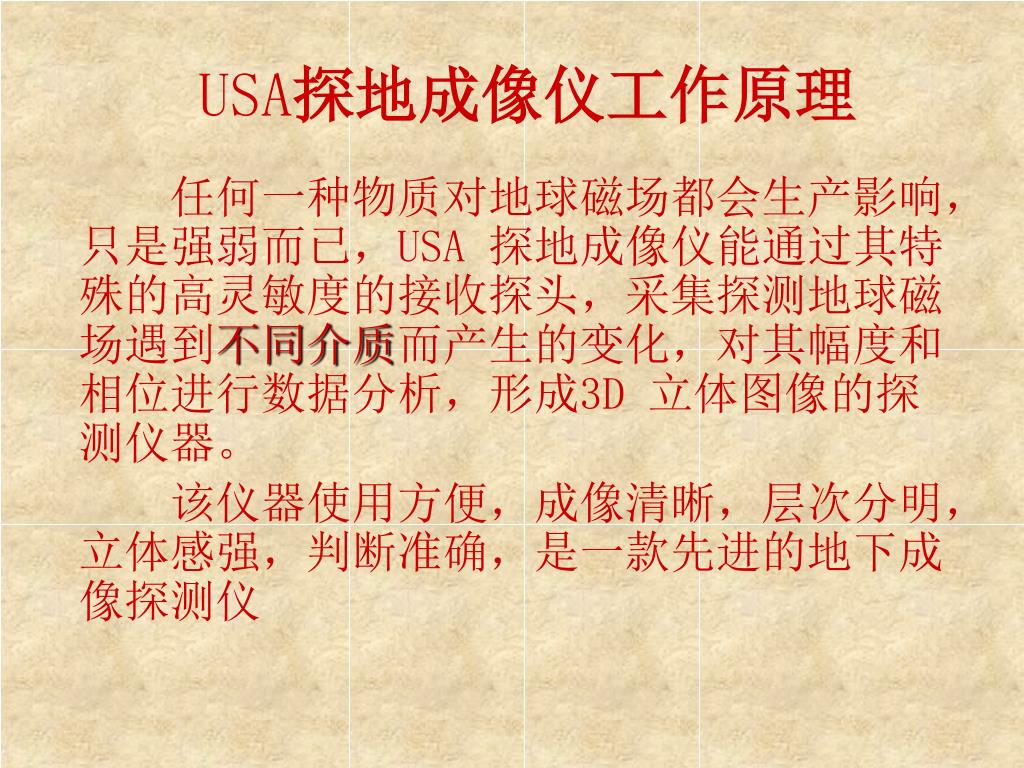

  4. USA探地成像仪工作原理 任何一种物质对地球磁场都会生产影响，只是强弱而已，USA 探地成像仪能通过其特殊的高灵敏度的接收探头，采集探测地球磁场遇到不同介质而产生的变化，对其幅度和相位进行数据分析，形成3D 立体图像的探测仪器。 该仪器使用方便，成像清晰，层次分明，立体感强，判断准确，是一款先进的地下成像探测仪

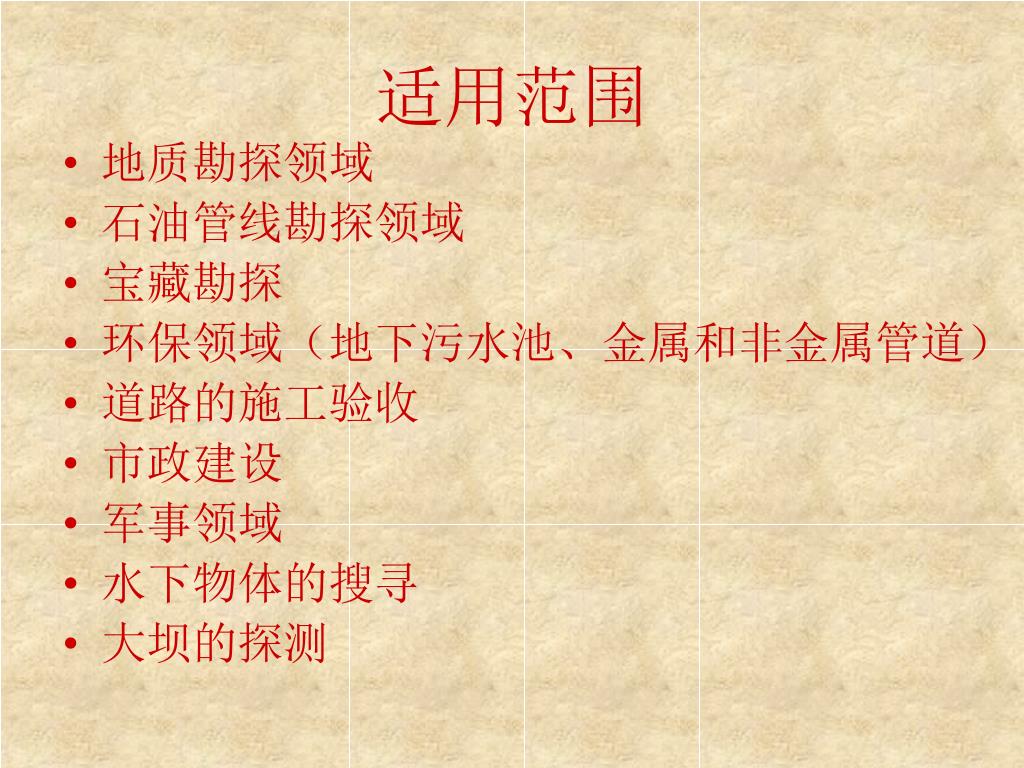

  5. 适用范围 • 地质勘探领域 • 石油管线勘探领域 • 宝藏勘探 • 环保领域（地下污水池、金属和非金属管道） • 道路的施工验收 • 市政建设 • 军事领域 • 水下物体的搜寻 • 大坝的探测

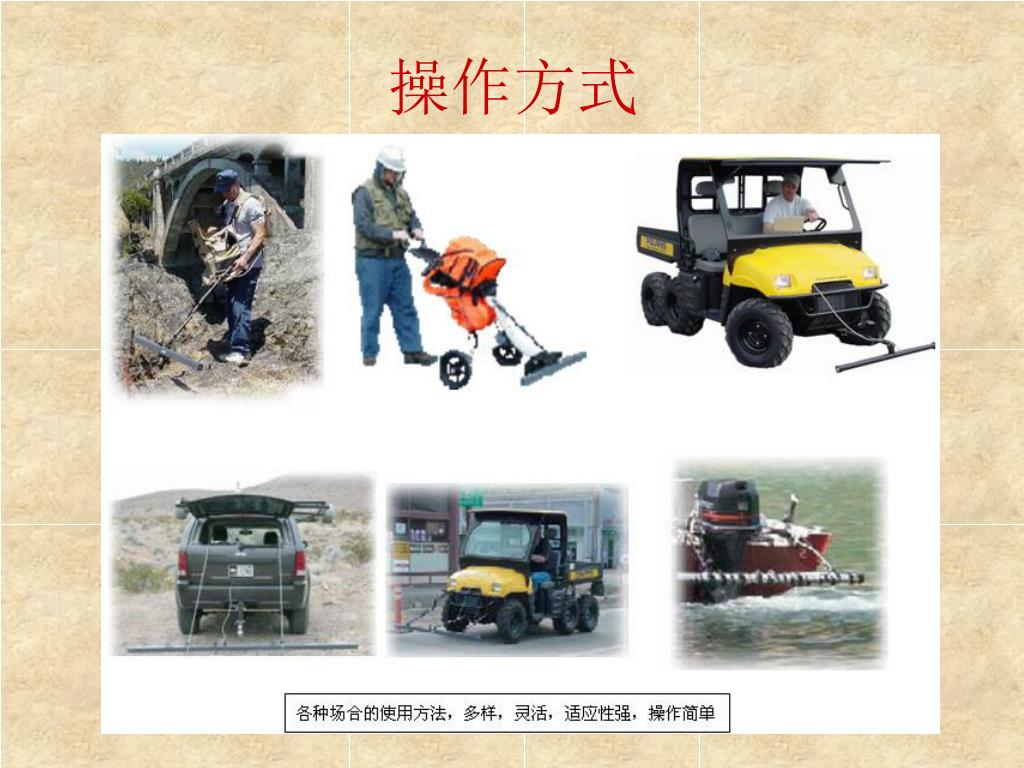

  6. 操作方式

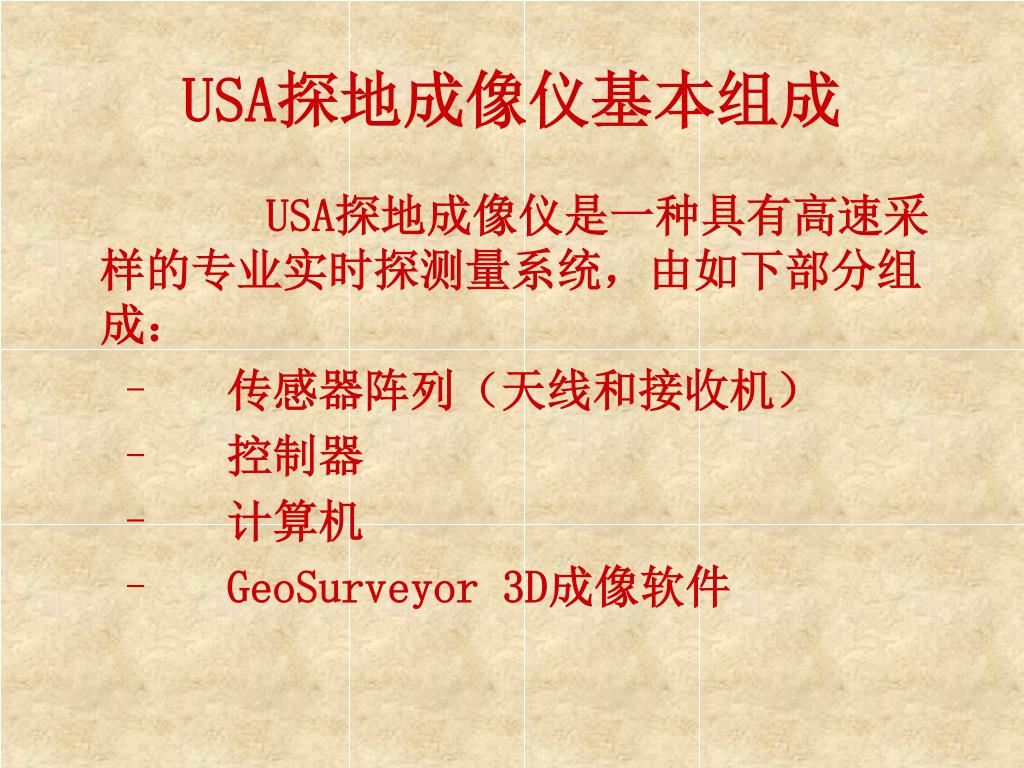

  7. USA探地成像仪基本组成 USA探地成像仪是一种具有高速采样的专业实时探测量系统，由如下部分组成： • 传感器阵列（天线和接收机） • 控制器 • 计算机 • GeoSurveyor 3D成像软件

  8. USA部分配置内容 1. 探测仪背包 ( 前后连体背包) 2. 控制器 3. 预先配置笔记本电脑 4. 运输车 5. RUNABOUT 多感应器天线 6. 控制器电池和充电器

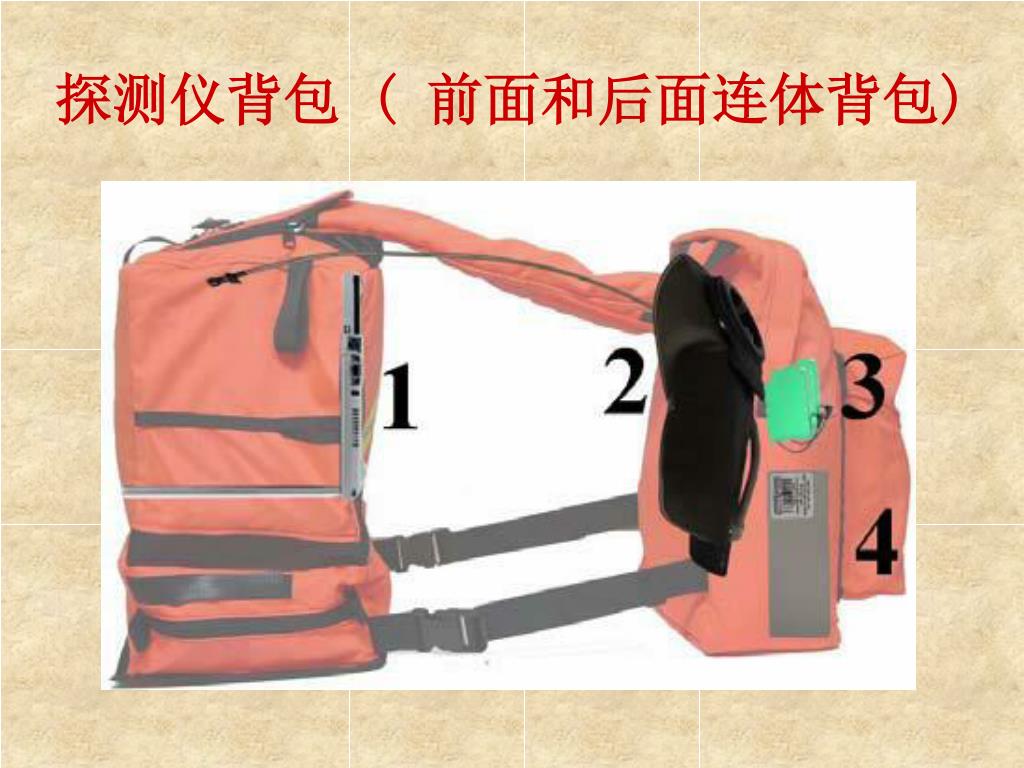

  9. 探测仪背包 ( 前面和后面连体背包)

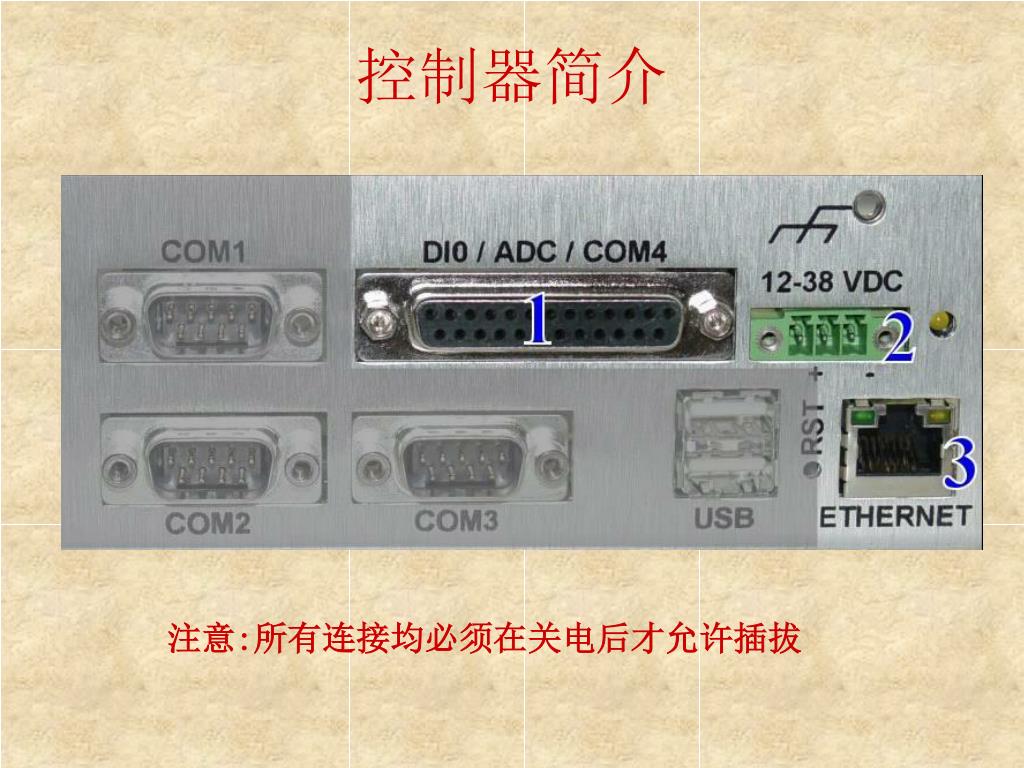

  10. 控制器简介 注意:所有连接均必须在关电后才允许插拔

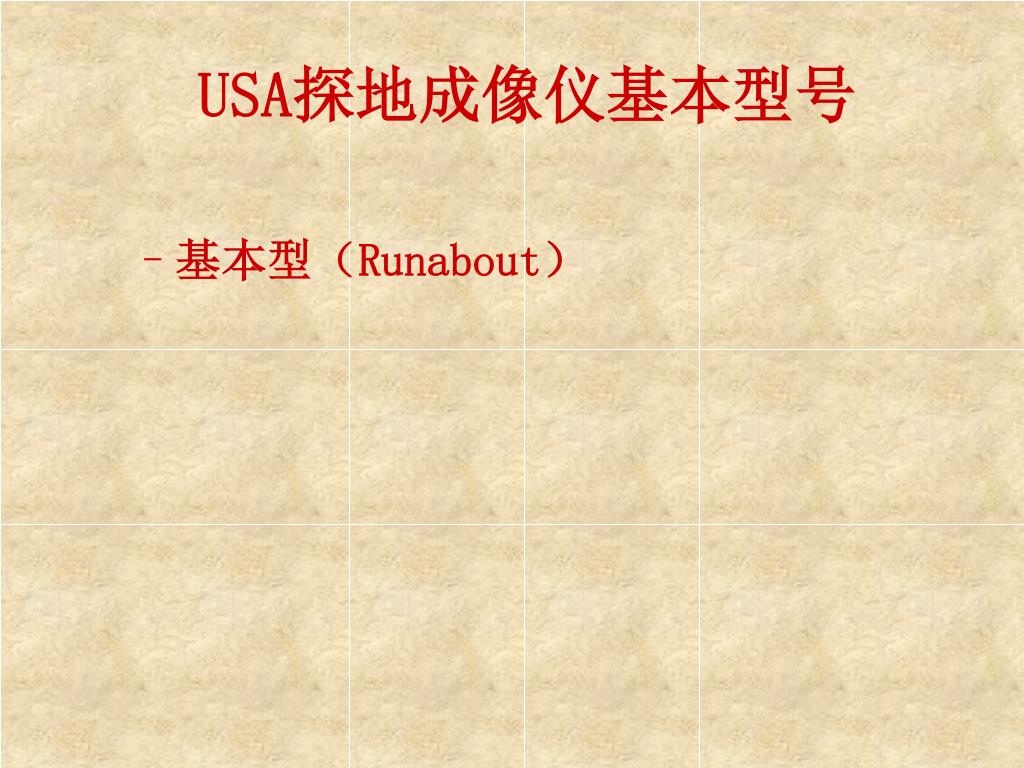

  11. USA探地成像仪基本型号 基本型（Runabout）

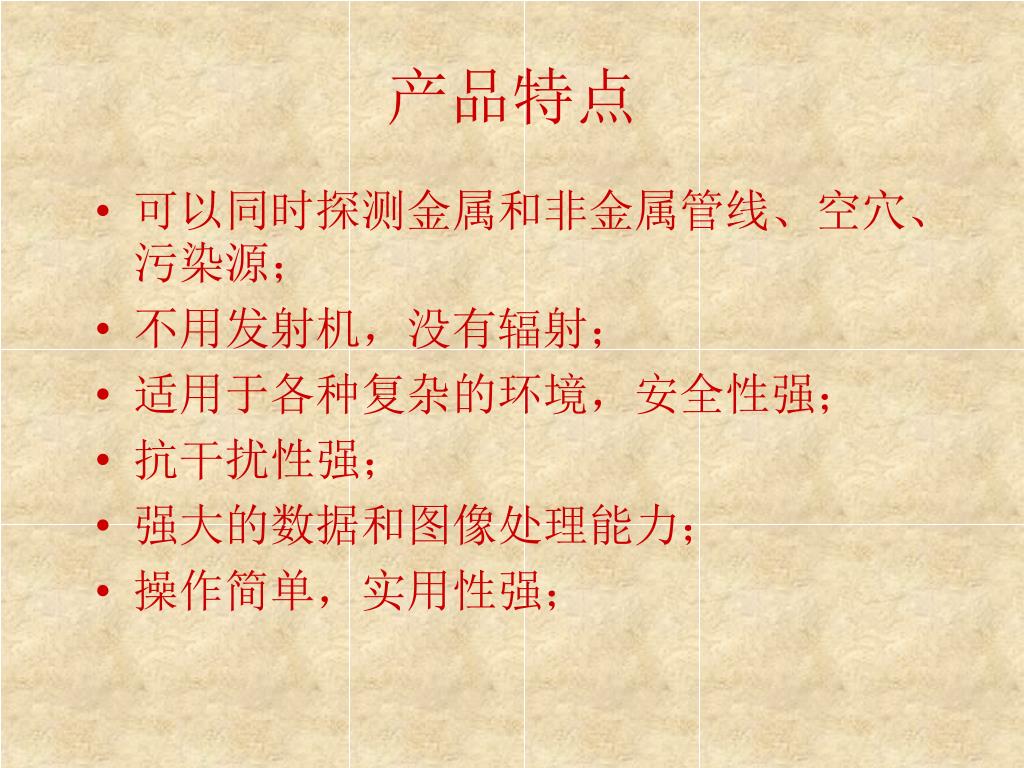

  12. 产品特点 • 可以同时探测金属和非金属管线、空穴、污染源； • 不用发射机，没有辐射； • 适用于各种复杂的环境，安全性强； • 抗干扰性强； • 强大的数据和图像处理能力； • 操作简单，实用性强；

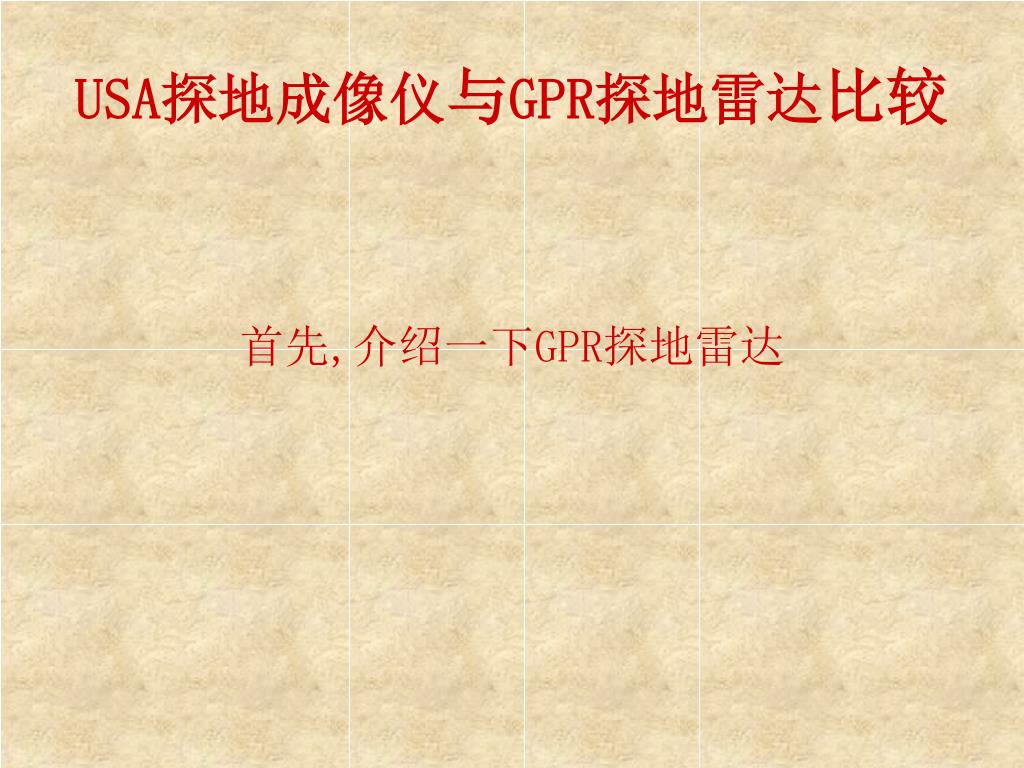

  13. USA探地成像仪与GPR探地雷达比较 首先,介绍一下GPR探地雷达

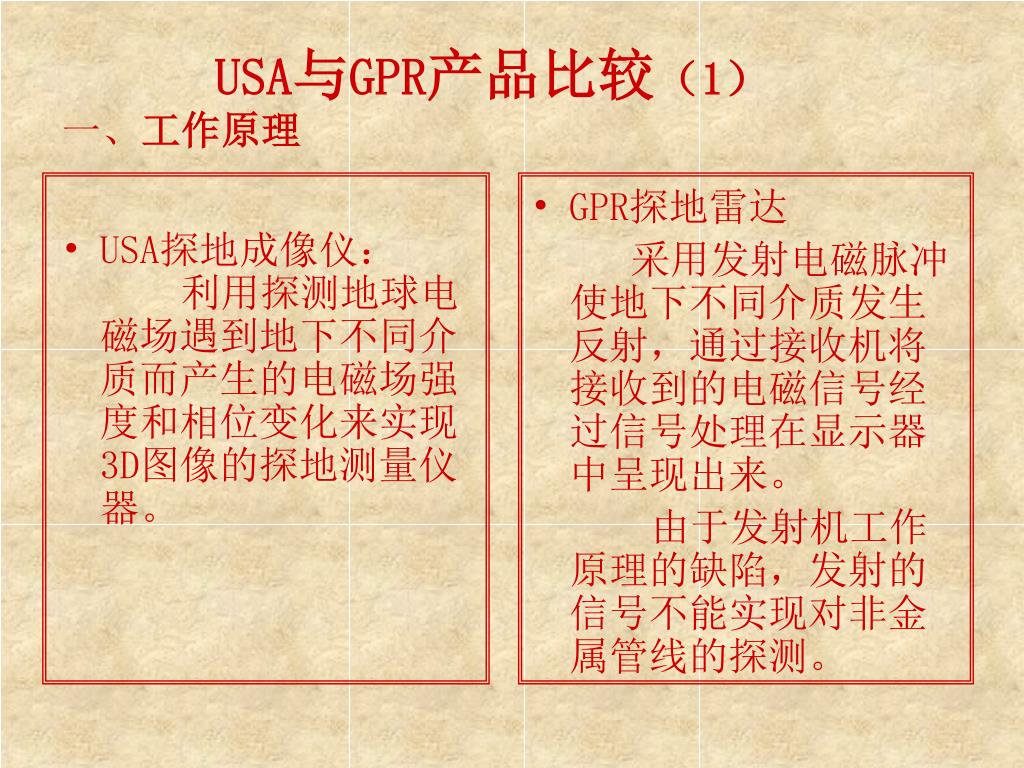

  14. USA探地成像仪： 利用探测地球电磁场遇到地下不同介质而产生的电磁场强度和相位变化来实现3D图像的探地测量仪器。 GPR探地雷达 采用发射电磁脉冲使地下不同介质发生反射，通过接收机将接收到的电磁信号经过信号处理在显示器中呈现出来。 由于发射机工作原理的缺陷，发射的信号不能实现对非金属管线的探测。 USA与GPR产品比较（1）一、工作原理

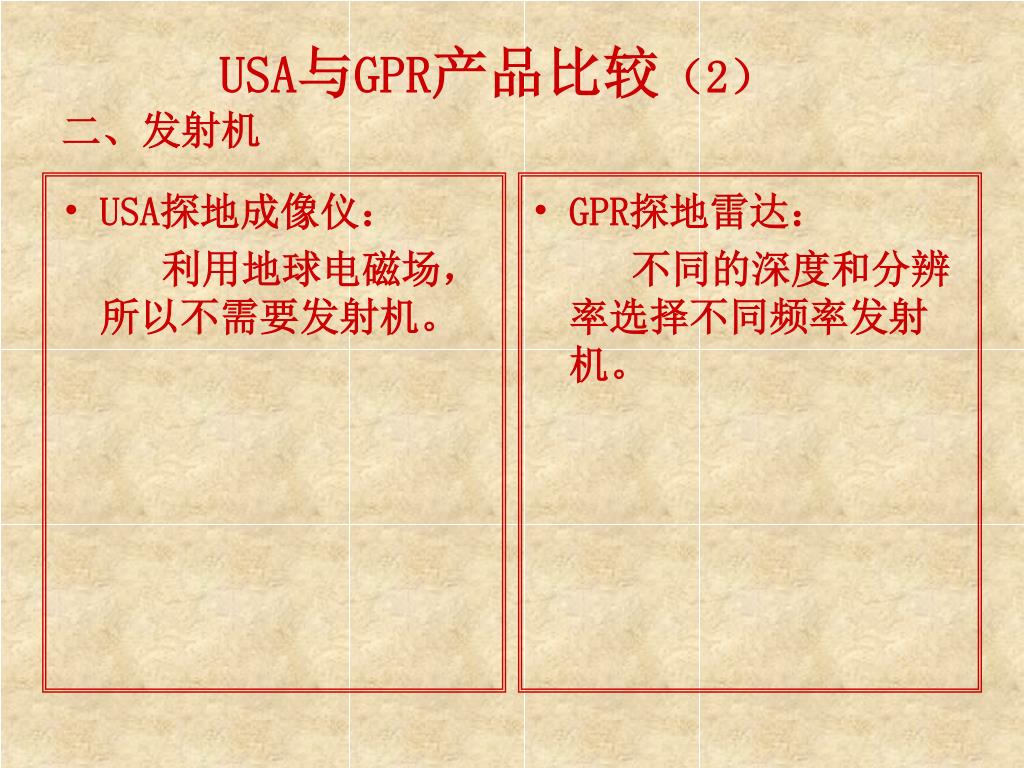

  15. USA探地成像仪： 利用地球电磁场，所以不需要发射机。 GPR探地雷达： 不同的深度和分辨率选择不同频率发射机。 USA与GPR产品比较（2）二、发射机

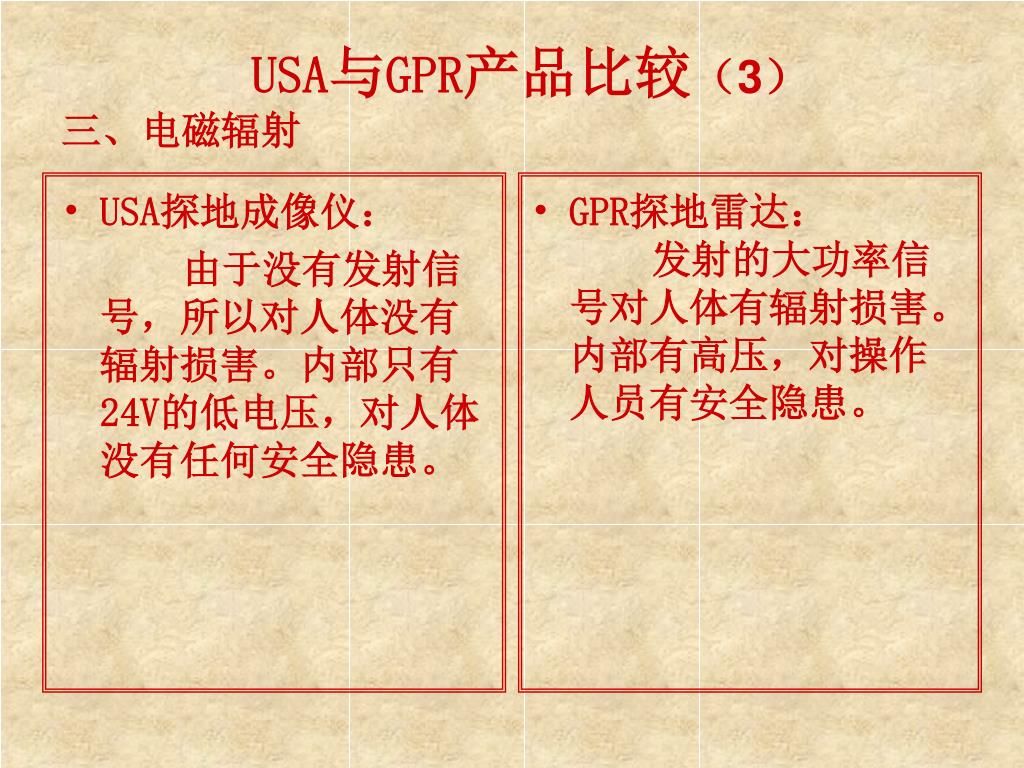

  16. USA探地成像仪： 由于没有发射信号，所以对人体没有辐射损害。内部只有24V的低电压，对人体没有任何安全隐患。 GPR探地雷达： 发射的大功率信号对人体有辐射损害。内部有高压，对操作人员有安全隐患。 USA与GPR产品比较（3）三、电磁辐射

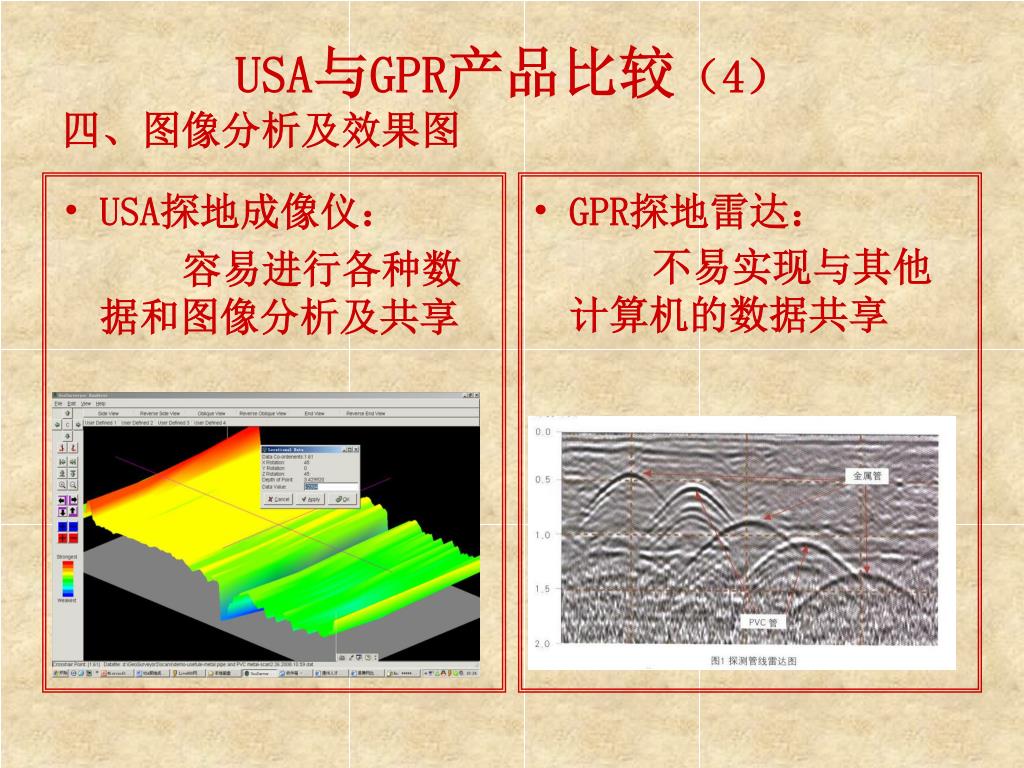

  17. USA探地成像仪： 容易进行各种数据和图像分析及共享 GPR探地雷达： 不易实现与其他计算机的数据共享 USA与GPR产品比较（4）四、图像分析及效果图

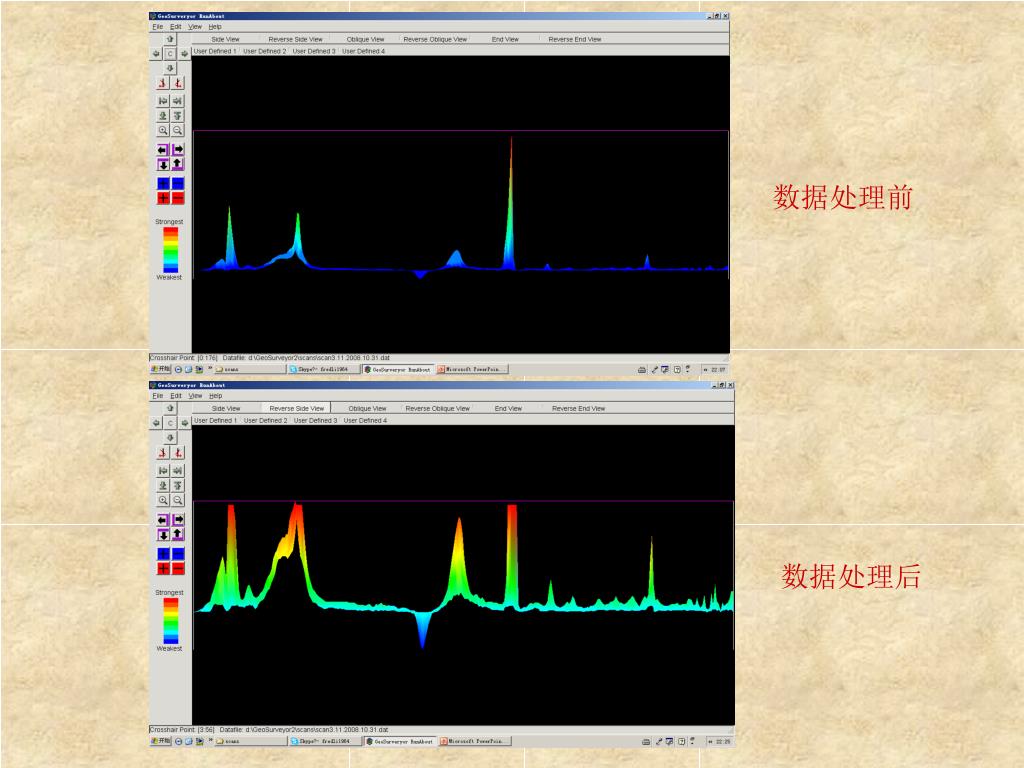

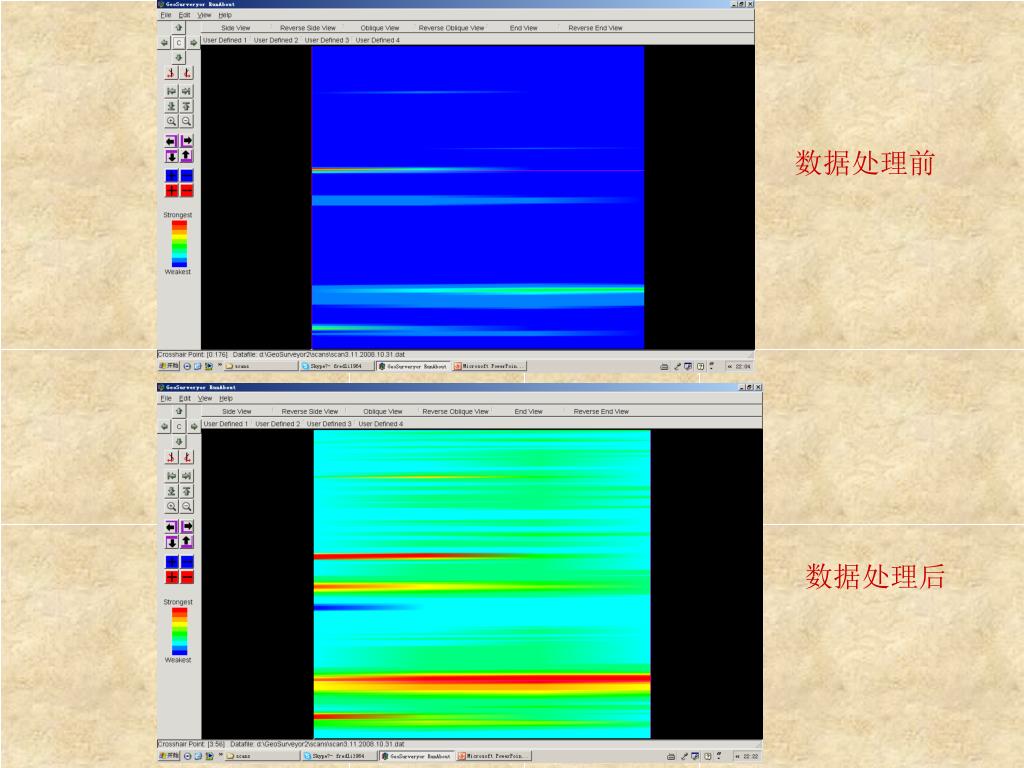

  18. 数据处理前 数据处理后

  19. 数据处理前 数据处理后

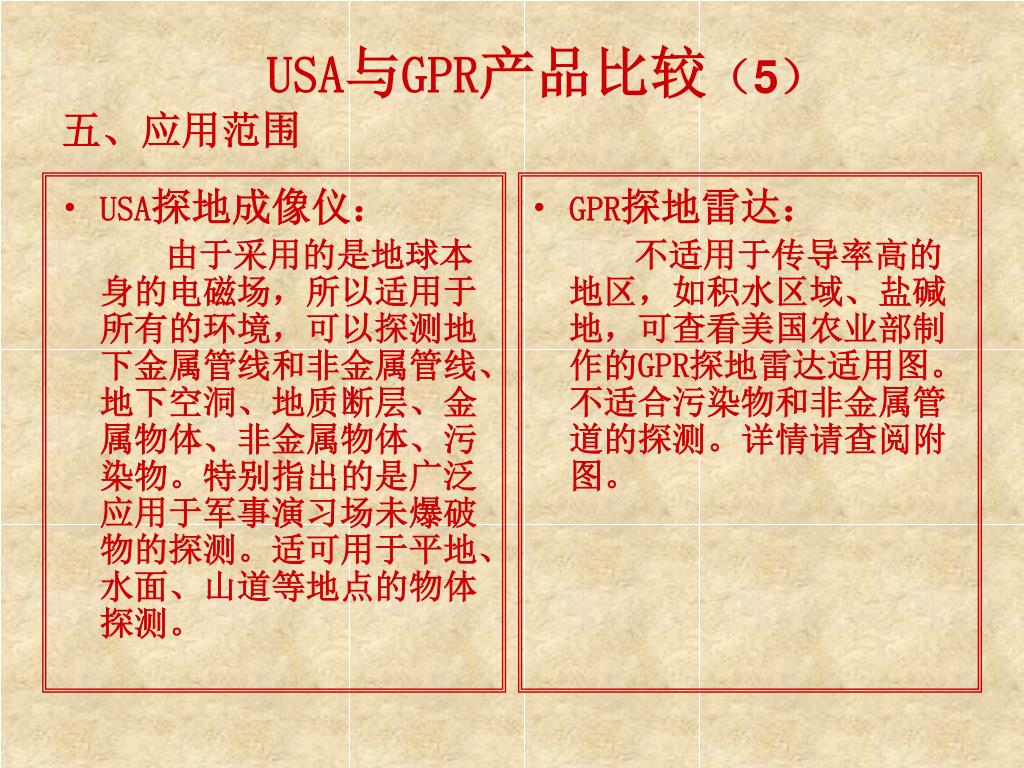

  20. USA探地成像仪： 由于采用的是地球本身的电磁场，所以适用于所有的环境，可以探测地下金属管线和非金属管线、地下空洞、地质断层、金属物体、非金属物体、污染物。特别指出的是广泛应用于军事演习场未爆破物的探测。适可用于平地、水面、山道等地点的物体探测。 GPR探地雷达： 不适用于传导率高的地区，如积水区域、盐碱地，可查看美国农业部制作的GPR探地雷达适用图。不适合污染物和非金属管道的探测。详情请查阅附图。 USA与GPR产品比较（5）五、应用范围

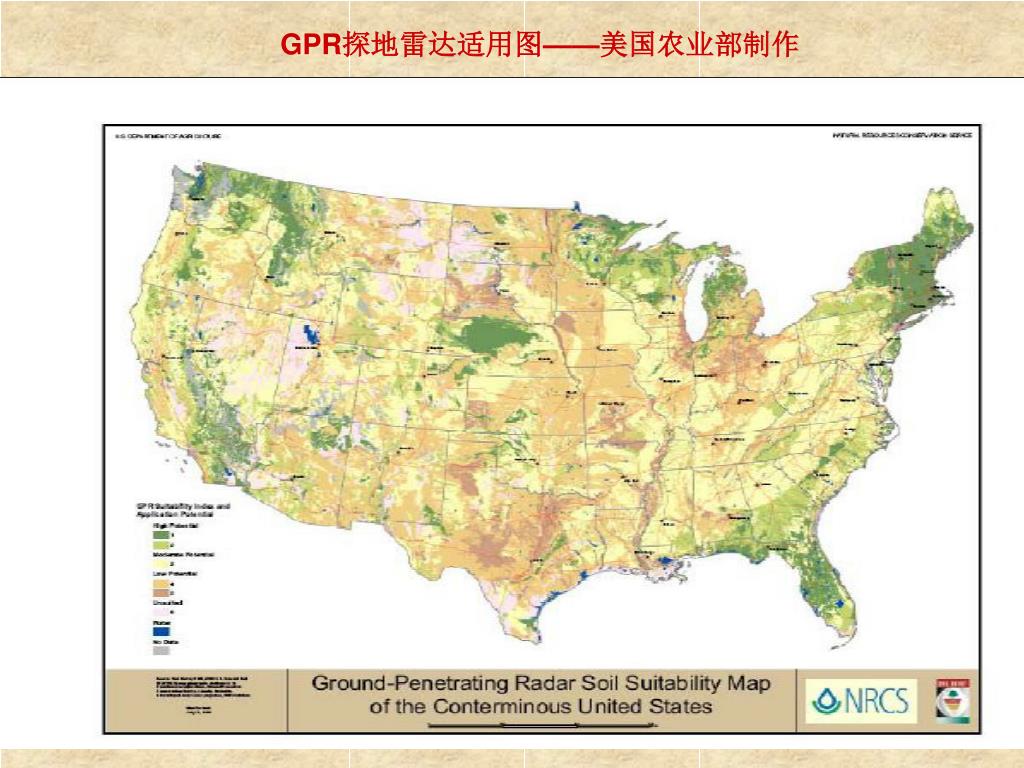

  21. GPR探地雷达适用图——美国农业部制作

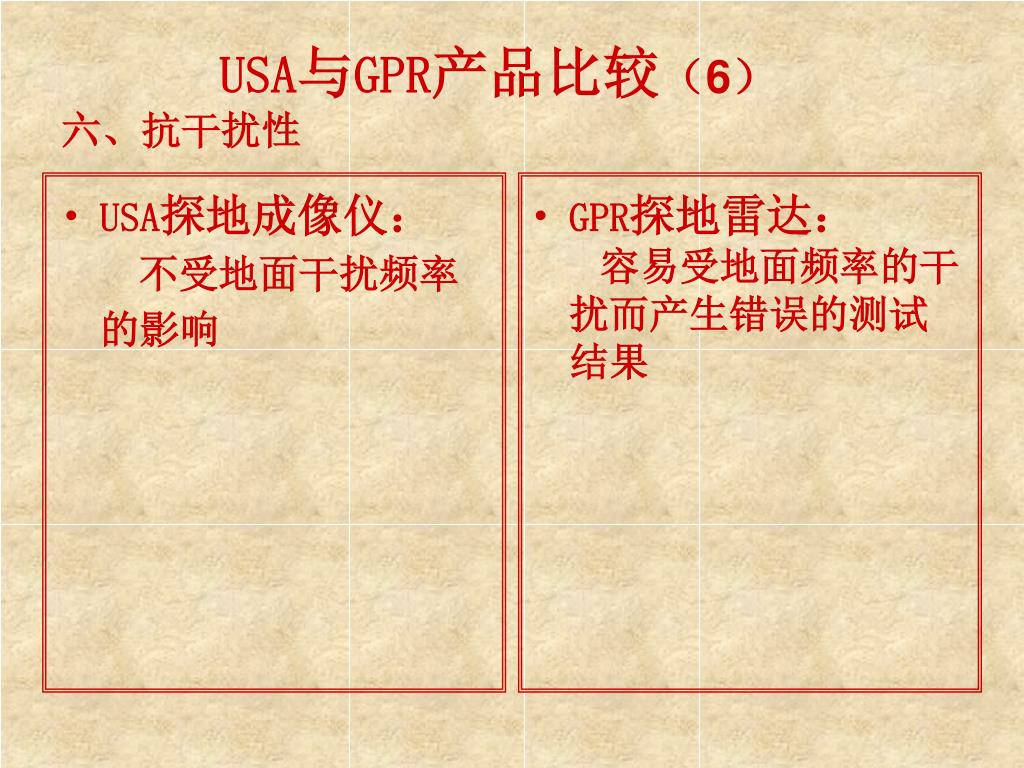

  22. USA探地成像仪： 不受地面干扰频率的影响 GPR探地雷达： 容易受地面频率的干扰而产生错误的测试结果 USA与GPR产品比较（6）六、抗干扰性

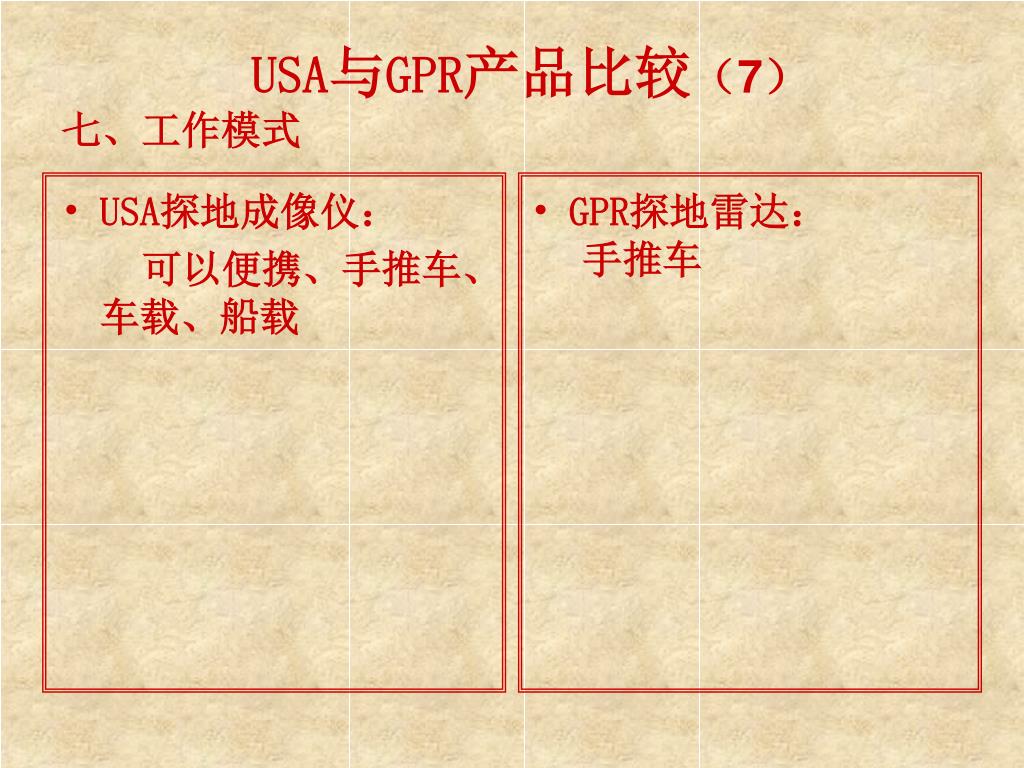

  23. USA探地成像仪： 可以便携、手推车、车载、船载 GPR探地雷达： 手推车 USA与GPR产品比较（7）七、工作模式

  24. 工作模式

  25. USA探地成像仪： 天线探头之间的距离就是分辨率，探测深度最大可达到200英尺 GPR探地雷达： 工作频率决定了探测深度和分辨率 2GHz频率时探测深度为2米，分辨率为6cm 300MHz时，探测深度为10米，分辨率为50cm 探测深度和分辨率由波长决定的。而且深度越大，分辨率越差。 需要指出的是频率越高， 对非金属的探测能力越差。频率越低，设备尺寸越大，这就是为什么探地雷达不适用于非金属探测的主要原因。 USA与GPR产品比较（8）8、分辨率和探测深度

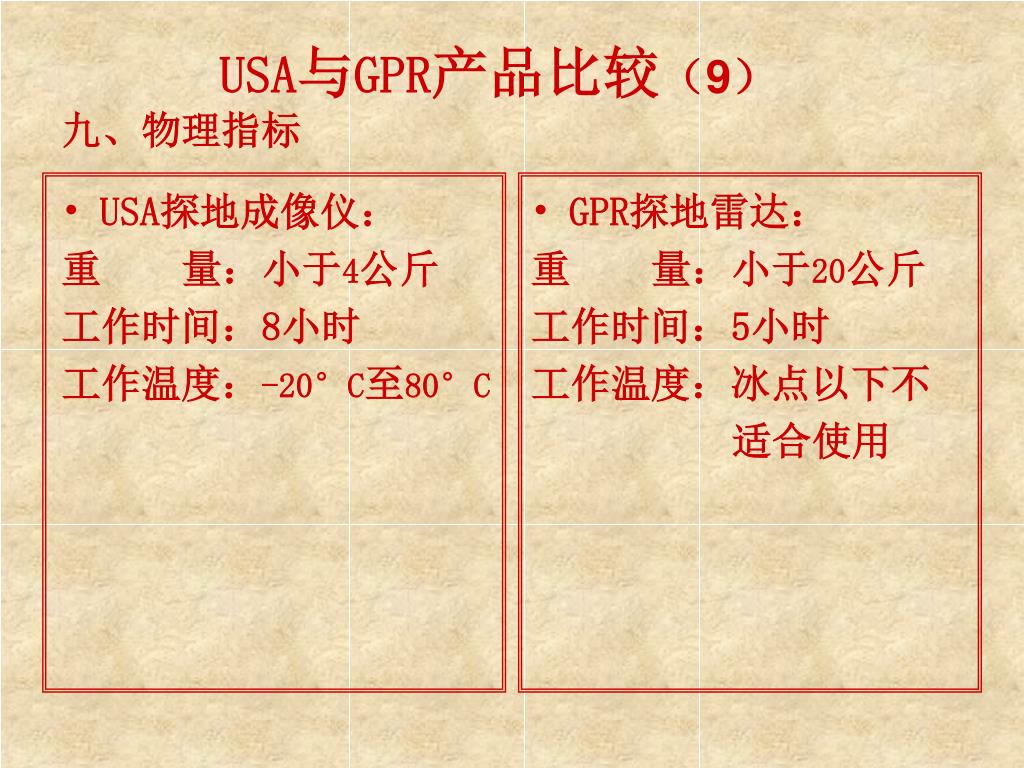

  26. USA探地成像仪： 重 量：小于4公斤 工作时间：8小时 工作温度：-20°C至80°C GPR探地雷达： 重 量：小于20公斤 工作时间：5小时 工作温度：冰点以下不 适合使用 USA与GPR产品比较（9）九、物理指标

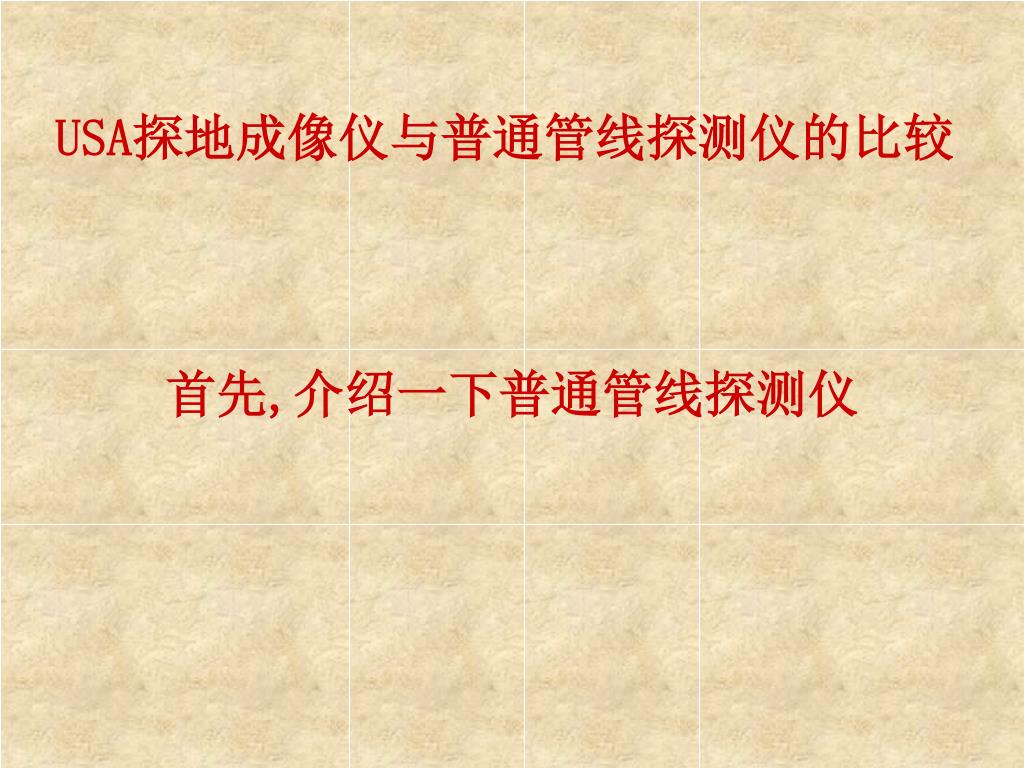

  27. USA探地成像仪与普通管线探测仪的比较 首先,介绍一下普通管线探测仪

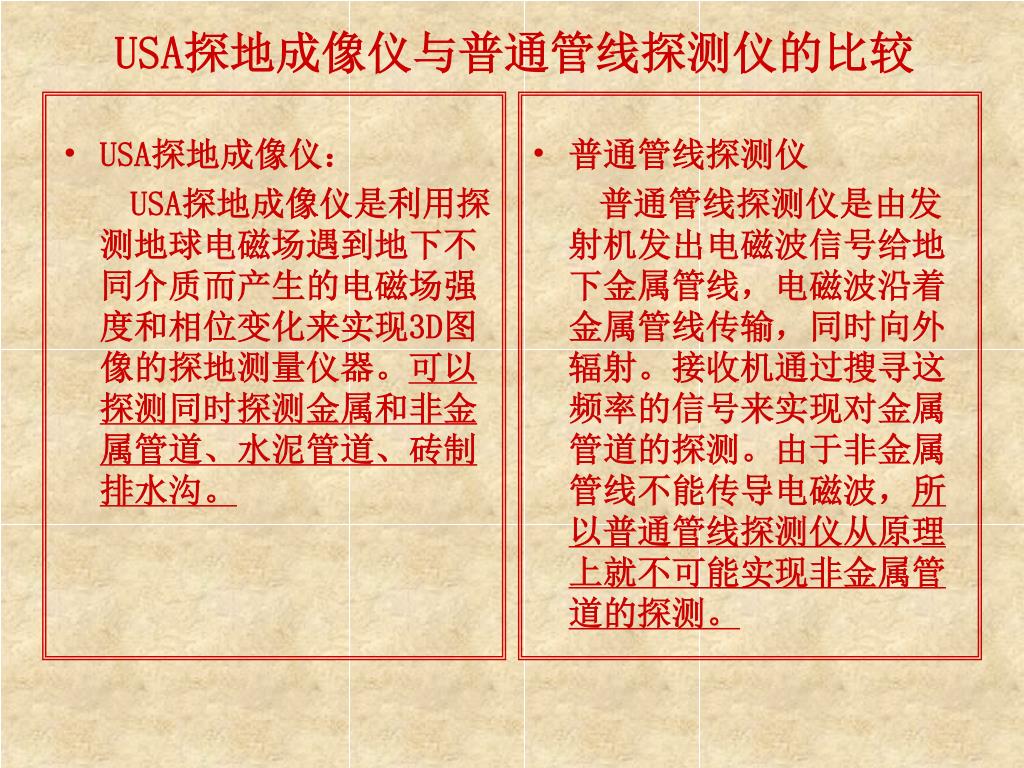

  28. USA探地成像仪： USA探地成像仪是利用探测地球电磁场遇到地下不同介质而产生的电磁场强度和相位变化来实现3D图像的探地测量仪器。可以探测同时探测金属和非金属管道、水泥管道、砖制排水沟。 普通管线探测仪 普通管线探测仪是由发射机发出电磁波信号给地下金属管线，电磁波沿着金属管线传输，同时向外辐射。接收机通过搜寻这频率的信号来实现对金属管道的探测。由于非金属管线不能传导电磁波，所以普通管线探测仪从原理上就不可能实现非金属管道的探测。 USA探地成像仪与普通管线探测仪的比较

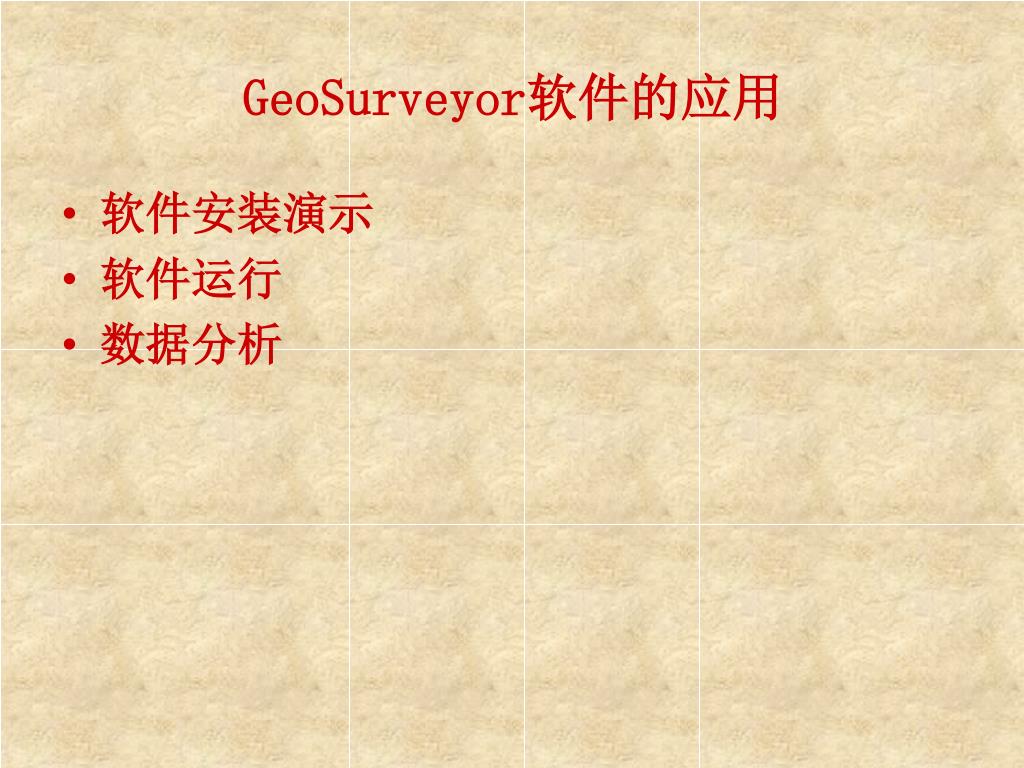

  29. GeoSurveyor软件的应用 • 软件安装演示 • 软件运行 • 数据分析

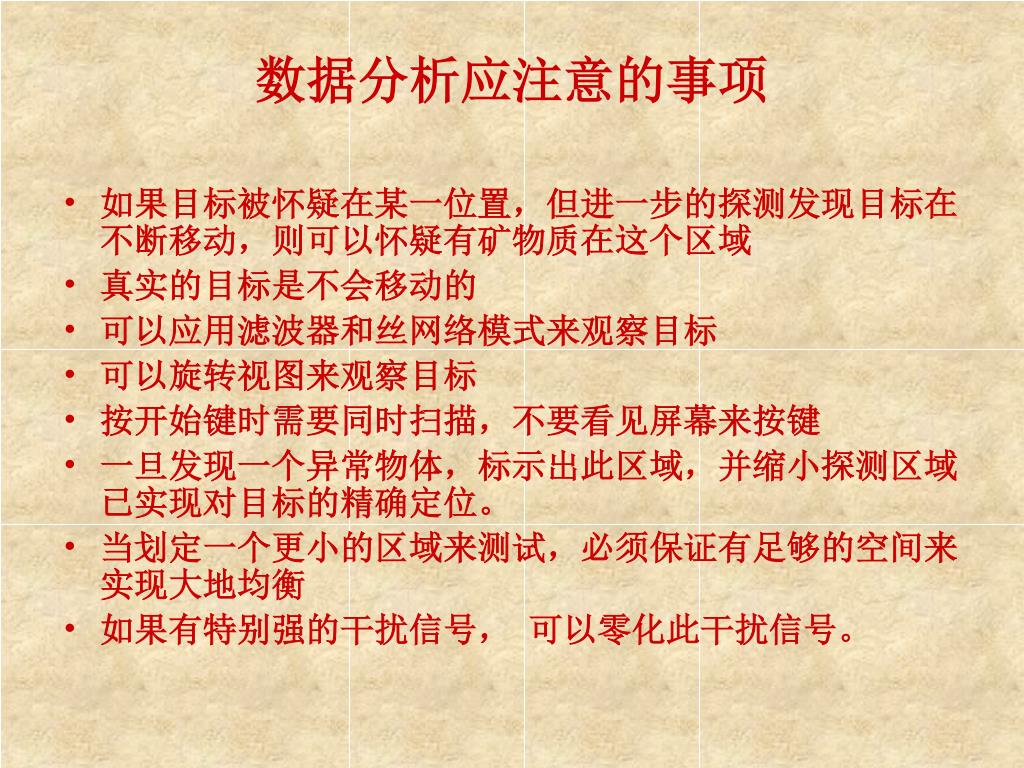

  30. 数据分析应注意的事项 • 如果目标被怀疑在某一位置，但进一步的探测发现目标在不断移动，则可以怀疑有矿物质在这个区域 • 真实的目标是不会移动的 • 可以应用滤波器和丝网络模式来观察目标 • 可以旋转视图来观察目标 • 按开始键时需要同时扫描，不要看见屏幕来按键 • 一旦发现一个异常物体，标示出此区域，并缩小探测区域已实现对目标的精确定位。 • 当划定一个更小的区域来测试，必须保证有足够的空间来实现大地均衡 • 如果有特别强的干扰信号， 可以零化此干扰信号。

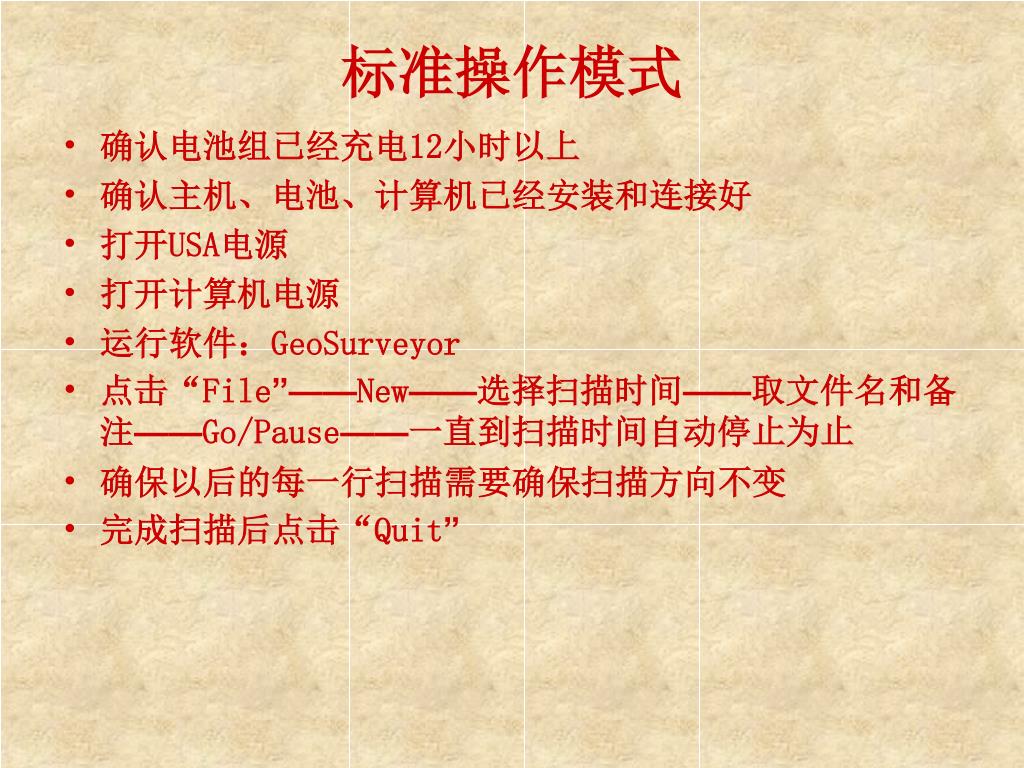

  31. 标准操作模式 • 确认电池组已经充电12小时以上 • 确认主机、电池、计算机已经安装和连接好 • 打开USA电源 • 打开计算机电源 • 运行软件：GeoSurveyor • 点击“File”——New——选择扫描时间——取文件名和备注——Go/Pause——一直到扫描时间自动停止为止 • 确保以后的每一行扫描需要确保扫描方向不变 • 完成扫描后点击“Quit”

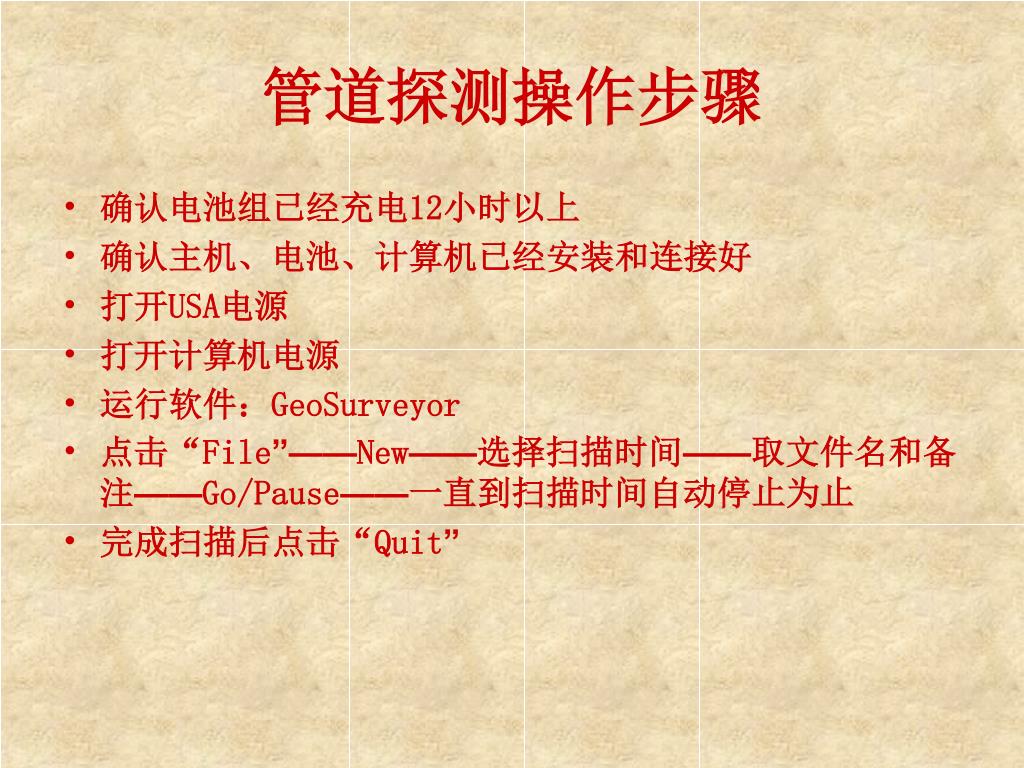

  32. 管道探测操作步骤 • 确认电池组已经充电12小时以上 • 确认主机、电池、计算机已经安装和连接好 • 打开USA电源 • 打开计算机电源 • 运行软件：GeoSurveyor • 点击“File”——New——选择扫描时间——取文件名和备注——Go/Pause——一直到扫描时间自动停止为止 • 完成扫描后点击“Quit”

  33. USA探地成像仪应用案例

  34. 一、东北某油田管道勘探 • 由于油田开采多年，地下管线十分复杂。在探油过程中，要求每50米就打一个测试孔，从而经常将管线打破的现象。 • 要求测试设备探测速度快。 • 实验证明USA探地成像仪可以快速、准确地满足客户的要求 • 此案例是在一片农田中探测， 其中图中的红旗是将要打孔的位置 • 测试图中，蓝色线是PVC管线，红线是金属管线。其它的绿色和黄色是由于雪融化的时间不一样所造成的

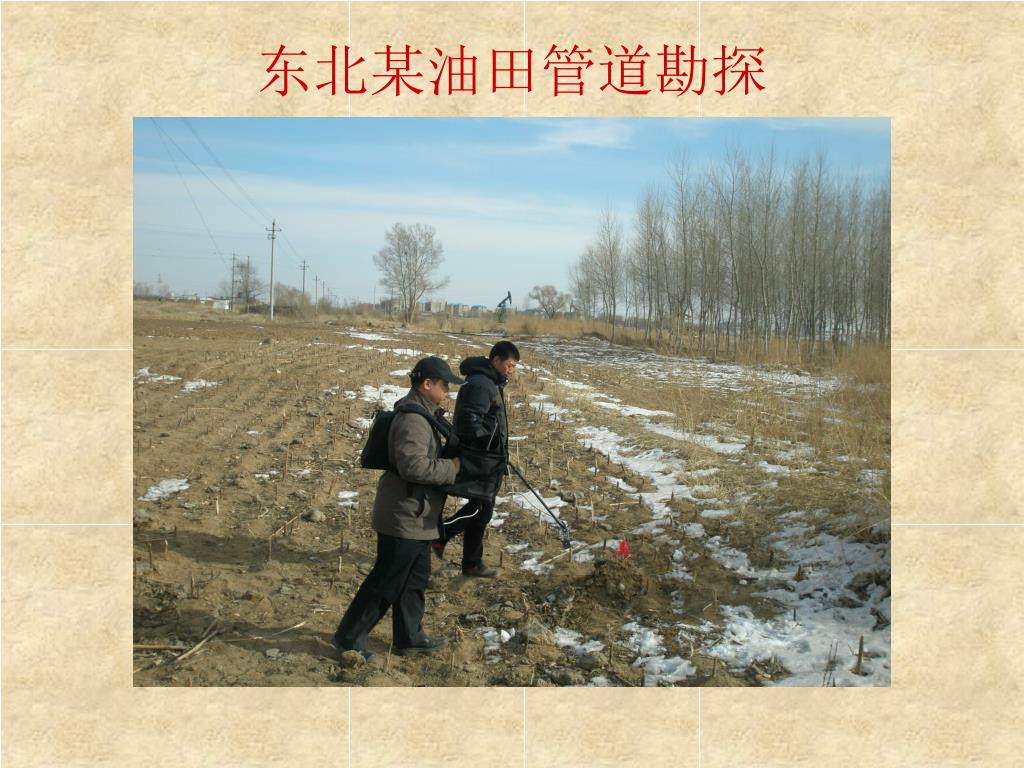

  35. 东北某油田管道勘探

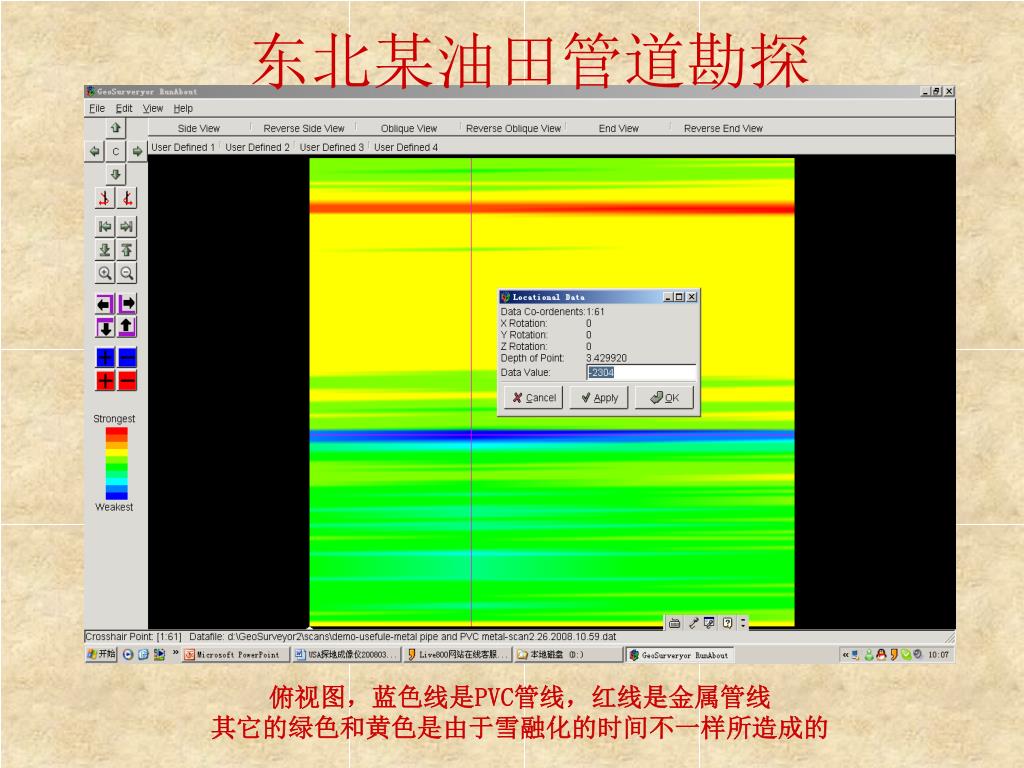

  36. 东北某油田管道勘探 俯视图，蓝色线是PVC管线，红线是金属管线 其它的绿色和黄色是由于雪融化的时间不一样所造成的

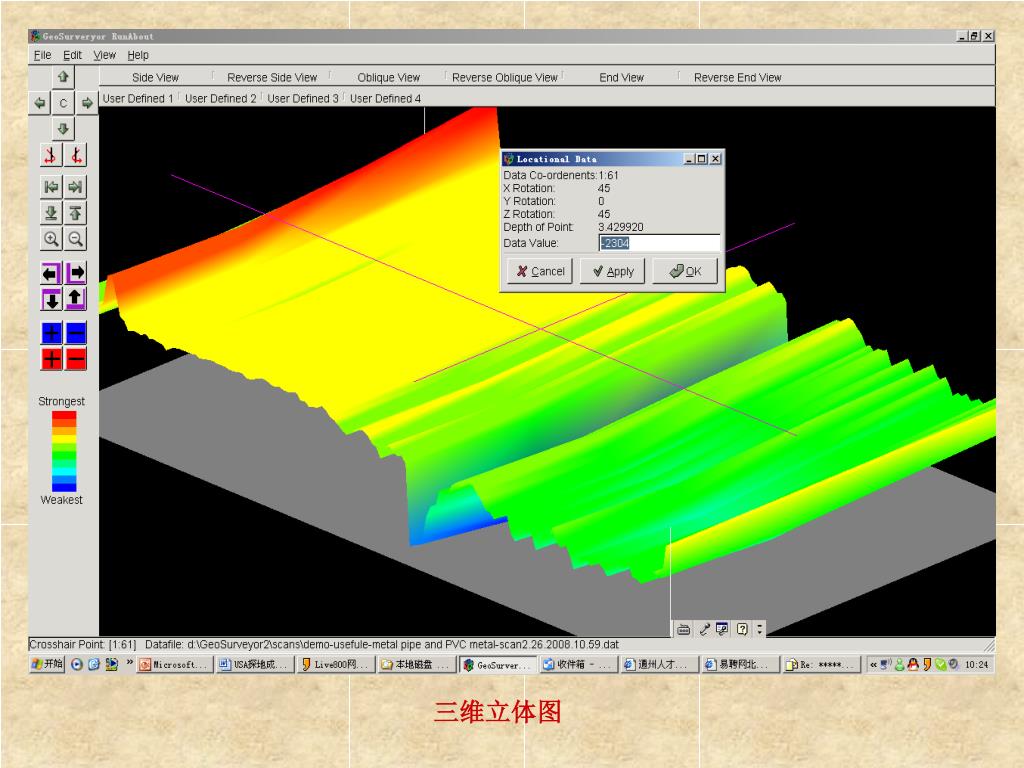

  37. 三维立体图

  38. 側视图

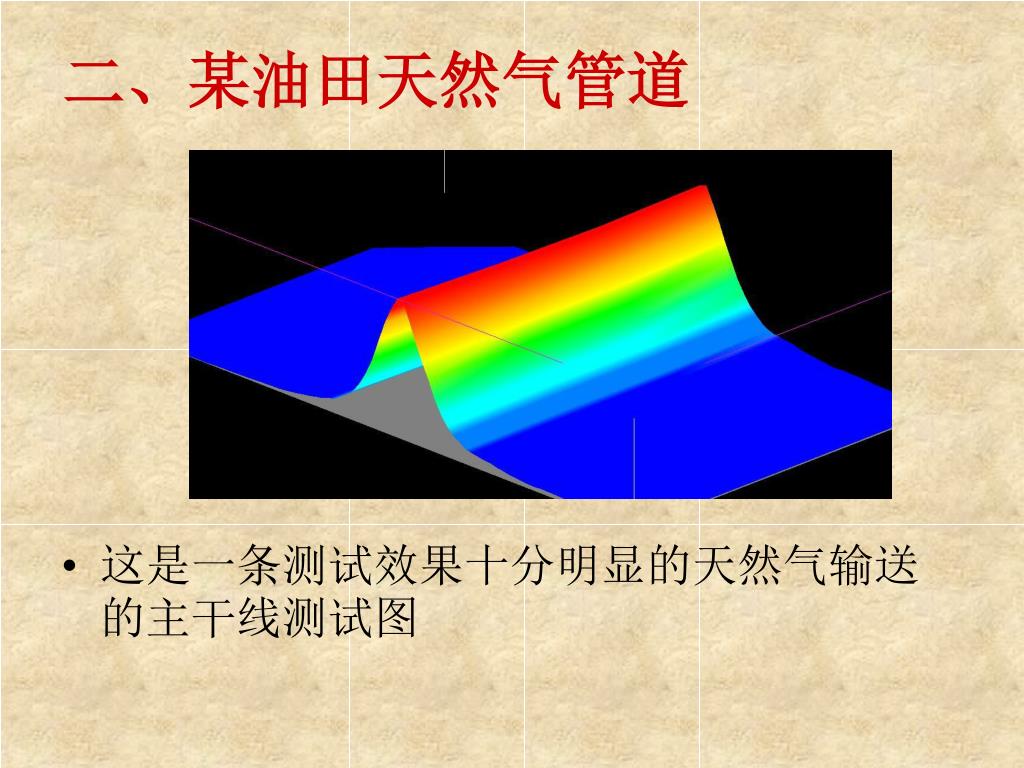

  39. 二、某油田天然气管道 • 这是一条测试效果十分明显的天然气输送的主干线测试图

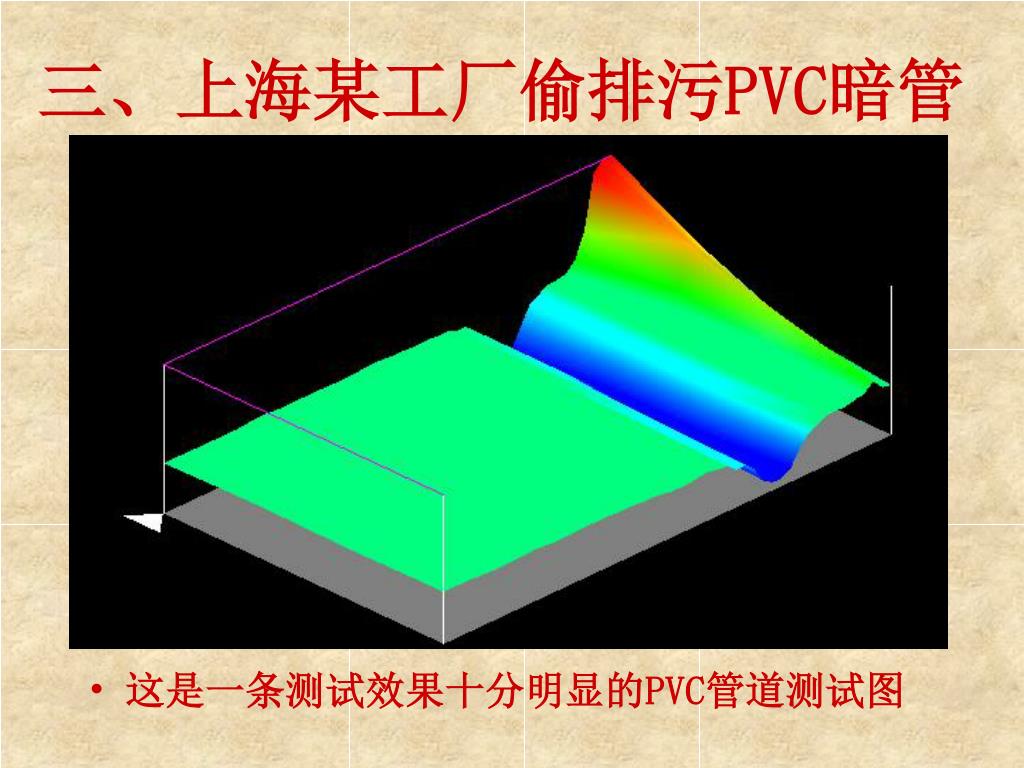

  40. 三、上海某工厂偷排污PVC暗管 • 这是一条测试效果十分明显的PVC管道测试图

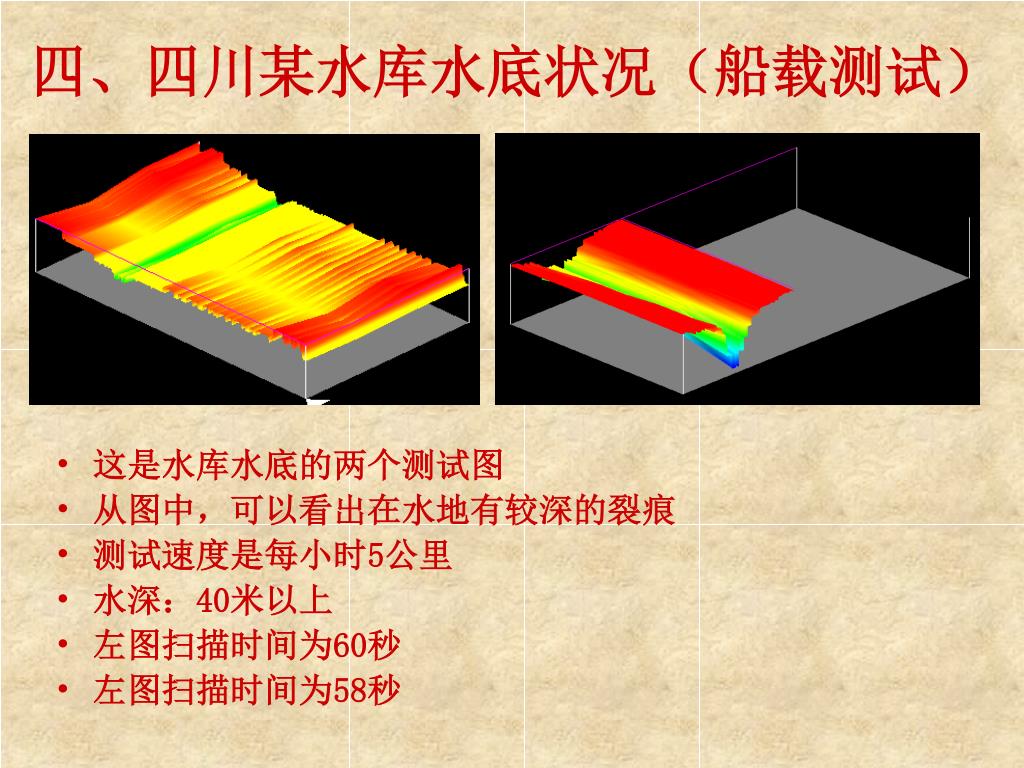

  41. 四、四川某水库水底状况（船载测试） • 这是水库水底的两个测试图 • 从图中，可以看出在水地有较深的裂痕 • 测试速度是每小时5公里 • 水深：40米以上 • 左图扫描时间为60秒 • 左图扫描时间为58秒
