7 ． 3 多站访问部件（令牌环网集线器）

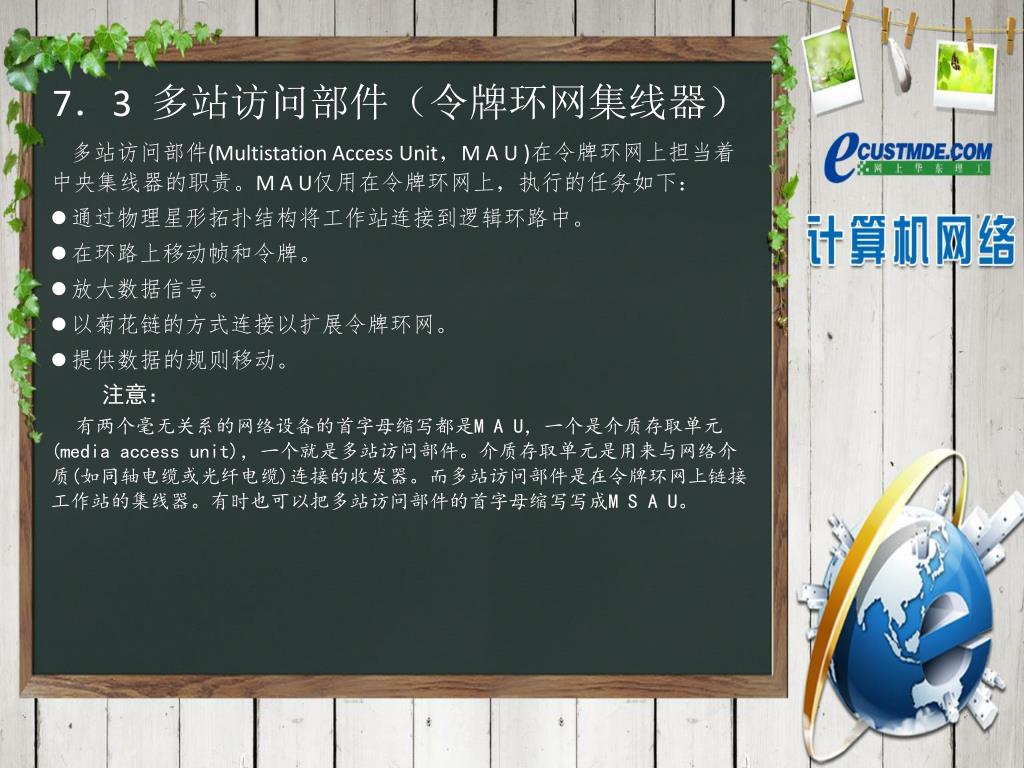

1. 7．3 多站访问部件（令牌环网集线器） 多站访问部件(Multistation Access Unit，M A U )在令牌环网上担当着中央集线器的职责。M A U仅用在令牌环网上，执行的任务如下： 通过物理星形拓扑结构将工作站连接到逻辑环路中。 在环路上移动帧和令牌。 放大数据信号。 以菊花链的方式连接以扩展令牌环网。 提供数据的规则移动。 注意： 有两个毫无关系的网络设备的首字母缩写都是M A U，一个是介质存取单元(media access unit)，一个就是多站访问部件。介质存取单元是用来与网络介质(如同轴电缆或光纤电缆)连接的收发器。而多站访问部件是在令牌环网上链接工作站的集线器。有时也可以把多站访问部件的首字母缩写写成M S A U。

2. 多站访问部件（令牌环网集线器） 所有的令牌环网设备都是通过M A U来与网络连接的，最典型的是使用Ty p e 1、Ty p e 2 (屏蔽的)和Type 3(非屏蔽的)双绞线。M A U使用物理的星形拓扑结构将帧从一个结点向下一个结点传递，但在传输过程中看起来却好像是在环中传输。M A U充当着中央集线器的功能，运作在O S I模型的物理层和数据链路层上。 最基本的M A U可以连接多达8个的单电线段，最新的M A U有1 6个端口来连接结点。M A U可以是无源插孔，也可以是有源电缆接头。 无源插孔(passive hub)除将信号在工作站间传递外没有其他功能。在信号每次通过M A U时，强度都要被吸收掉一部分，从而就降低了网络的最大传输能力。

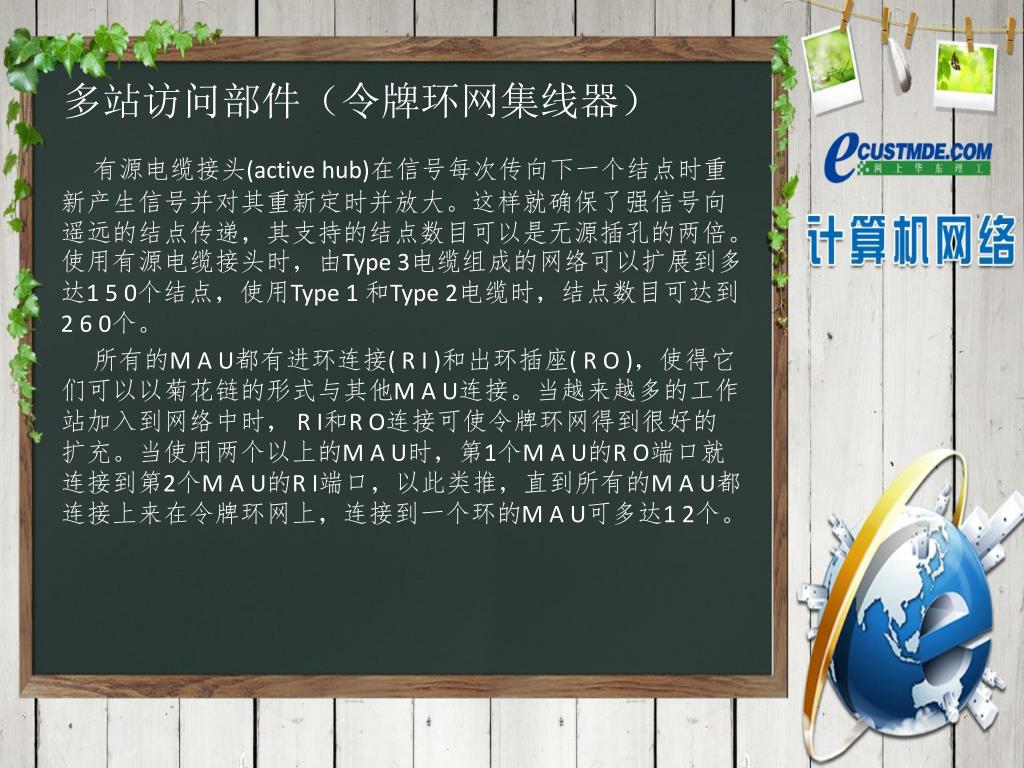

3. 多站访问部件（令牌环网集线器） 有源电缆接头(active hub)在信号每次传向下一个结点时重新产生信号并对其重新定时并放大。这样就确保了强信号向遥远的结点传递，其支持的结点数目可以是无源插孔的两倍。使用有源电缆接头时，由Type 3电缆组成的网络可以扩展到多达1 5 0个结点，使用Type 1 和Type 2电缆时，结点数目可达到2 6 0个。 所有的M A U都有进环连接( R I )和出环插座( R O )，使得它们可以以菊花链的形式与其他M A U连接。当越来越多的工作站加入到网络中时， R I和R O连接可使令牌环网得到很好的扩充。当使用两个以上的M A U时，第1个M A U的R O端口就连接到第2个M A U的R I端口，以此类推，直到所有的M A U都连接上来在令牌环网上，连接到一个环的M A U可多达1 2个。

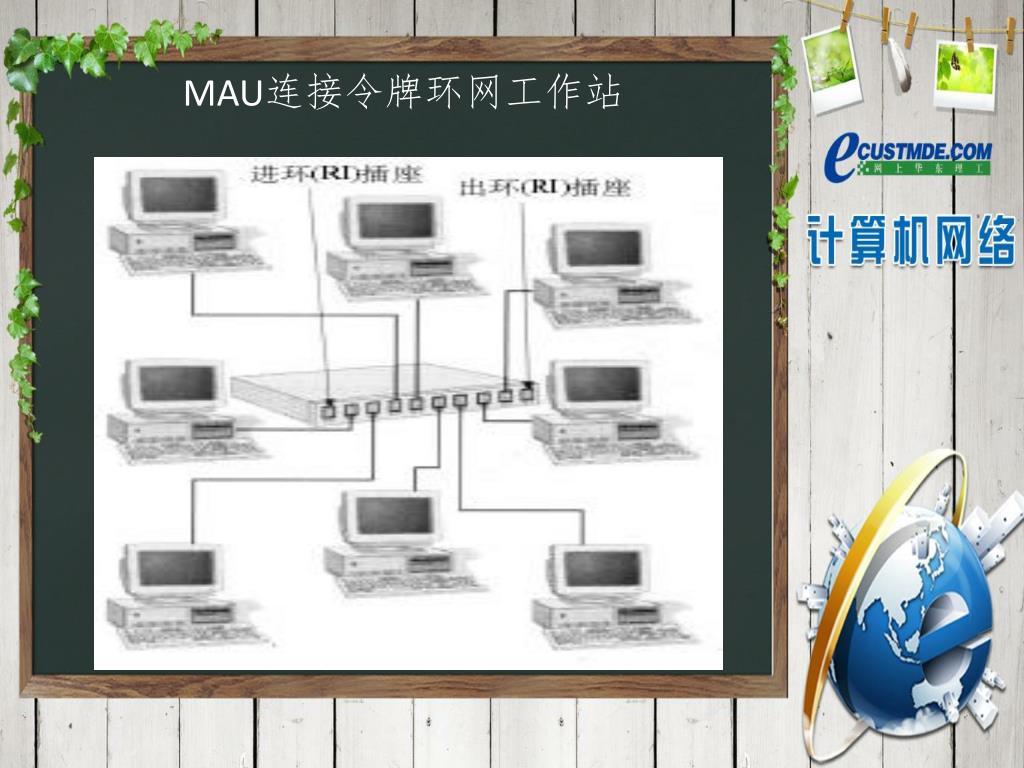

4. MAU连接令牌环网工作站

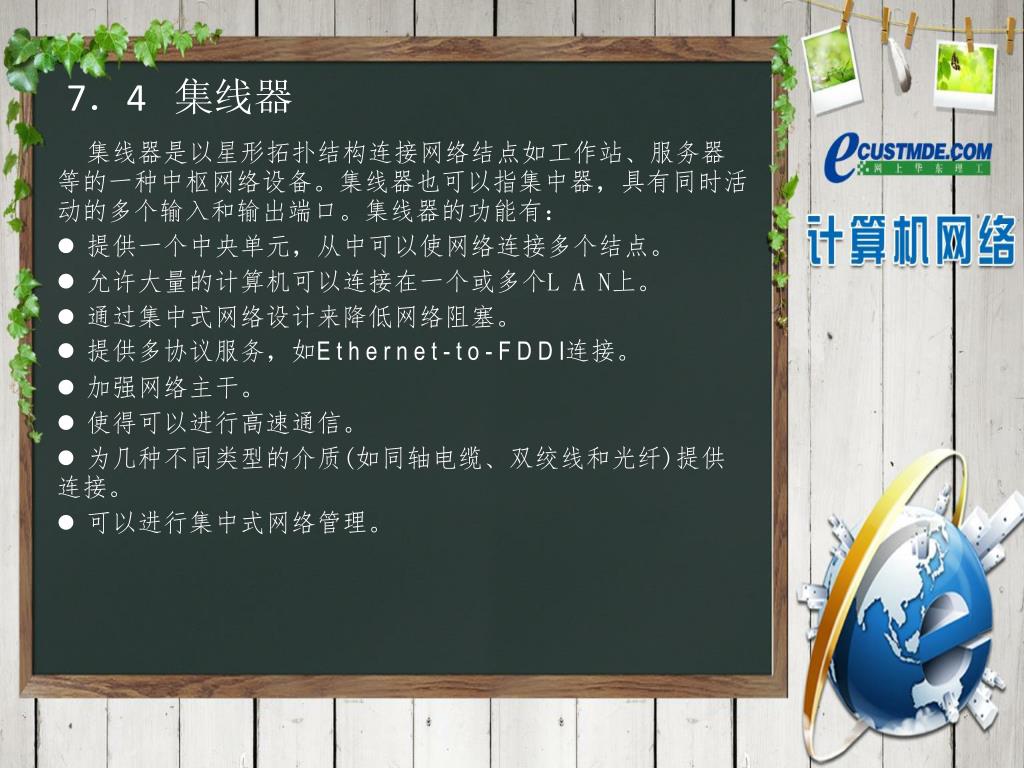

5. 7．4 集线器 集线器是以星形拓扑结构连接网络结点如工作站、服务器等的一种中枢网络设备。集线器也可以指集中器，具有同时活动的多个输入和输出端口。集线器的功能有： 提供一个中央单元，从中可以使网络连接多个结点。 允许大量的计算机可以连接在一个或多个L A N上。 通过集中式网络设计来降低网络阻塞。 提供多协议服务，如E t h e r n e t - t o - F D D I连接。 加强网络主干。 使得可以进行高速通信。 为几种不同类型的介质(如同轴电缆、双绞线和光纤)提供连接。 可以进行集中式网络管理。

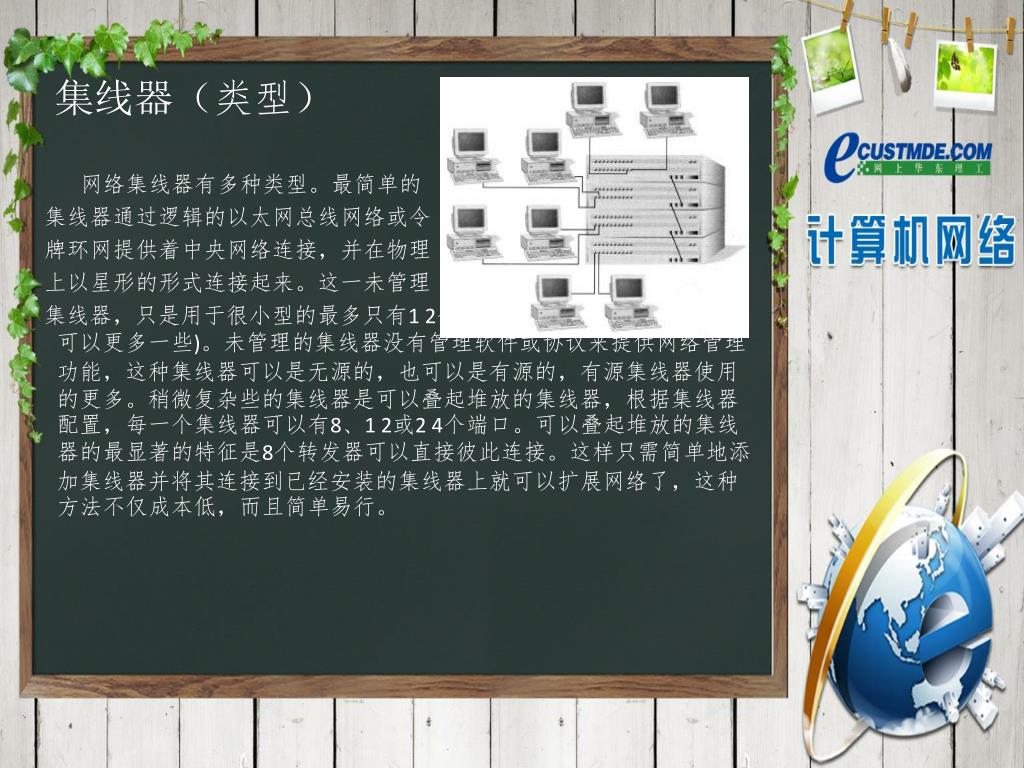

6. 集线器（类型） 网络集线器有多种类型。最简单的 集线器通过逻辑的以太网总线网络或令 牌环网提供着中央网络连接，并在物理 上以星形的形式连接起来。这一未管理 集线器，只是用于很小型的最多只有1 2个结点的网络中(在少数情况下，可以更多一些)。未管理的集线器没有管理软件或协议来提供网络管理功能，这种集线器可以是无源的，也可以是有源的，有源集线器使用的更多。稍微复杂些的集线器是可以叠起堆放的集线器，根据集线器配置，每一个集线器可以有8、1 2或2 4个端口。可以叠起堆放的集线器的最显著的特征是8个转发器可以直接彼此连接。这样只需简单地添加集线器并将其连接到已经安装的集线器上就可以扩展网络了，这种方法不仅成本低，而且简单易行。

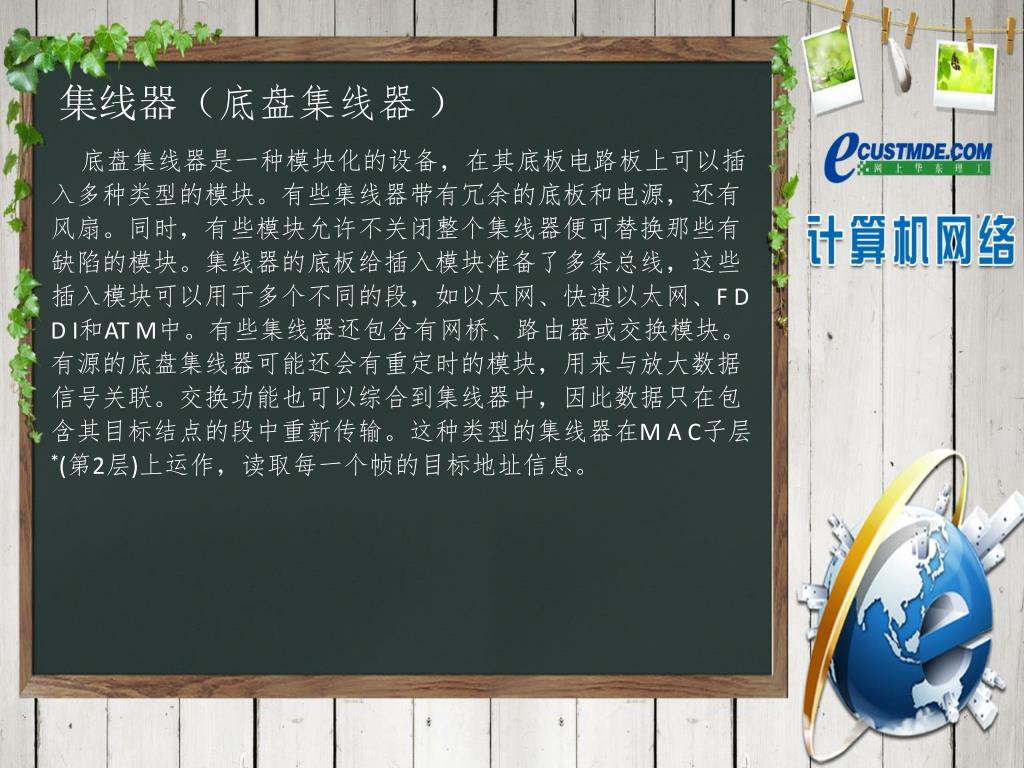

7. 集线器（底盘集线器 ） 底盘集线器是一种模块化的设备，在其底板电路板上可以插入多种类型的模块。有些集线器带有冗余的底板和电源，还有风扇。同时，有些模块允许不关闭整个集线器便可替换那些有缺陷的模块。集线器的底板给插入模块准备了多条总线，这些插入模块可以用于多个不同的段，如以太网、快速以太网、F D D I和AT M中。有些集线器还包含有网桥、路由器或交换模块。有源的底盘集线器可能还会有重定时的模块，用来与放大数据信号关联。交换功能也可以综合到集线器中，因此数据只在包含其目标结点的段中重新传输。这种类型的集线器在M A C子层*(第2层)上运作，读取每一个帧的目标地址信息。

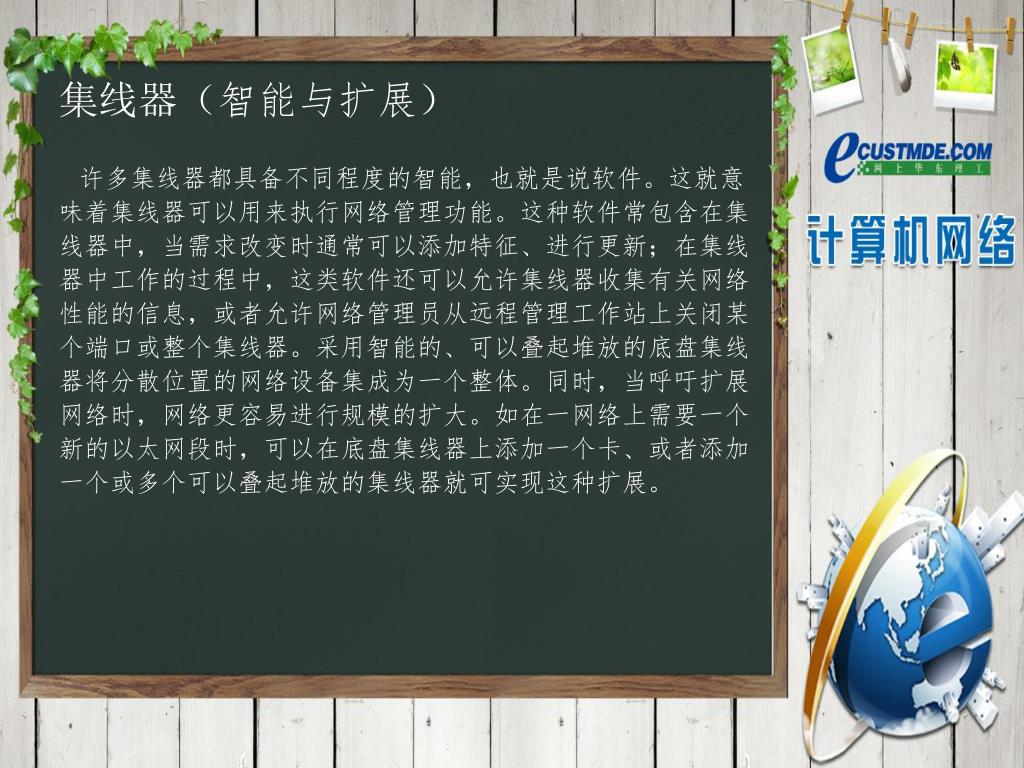

8. 集线器（智能与扩展） 许多集线器都具备不同程度的智能，也就是说软件。这就意味着集线器可以用来执行网络管理功能。这种软件常包含在集线器中，当需求改变时通常可以添加特征、进行更新；在集线器中工作的过程中，这类软件还可以允许集线器收集有关网络性能的信息，或者允许网络管理员从远程管理工作站上关闭某个端口或整个集线器。采用智能的、可以叠起堆放的底盘集线器将分散位置的网络设备集成为一个整体。同时，当呼吁扩展网络时，网络更容易进行规模的扩大。如在一网络上需要一个新的以太网段时，可以在底盘集线器上添加一个卡、或者添加一个或多个可以叠起堆放的集线器就可实现这种扩展。
