1 / 6

電阻色碼

電阻色碼. ATS 電子部製作. 固定電阻器是用色環來辨別數值的. 一個標準的電阻器有四個色環. 顏色在不同色環有不同意思 在 第一和第二環 代表某個數字. 黑 - - - 0 棕 - - - 1 紅 - - - 2 橙 - - - 3 黃 - - - 4. 綠 - - - 5 藍 - - - 6 紫 - - - 7 灰 - - - 8 白 - - - 9. 在 第三環 代表乘以 10 的某次方. 藍 - - - x 10 6 紫 - - - x 10 7 灰 - - - x 10 8 白 - - - x 10 9

blithe
Download Presentation

電阻色碼

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

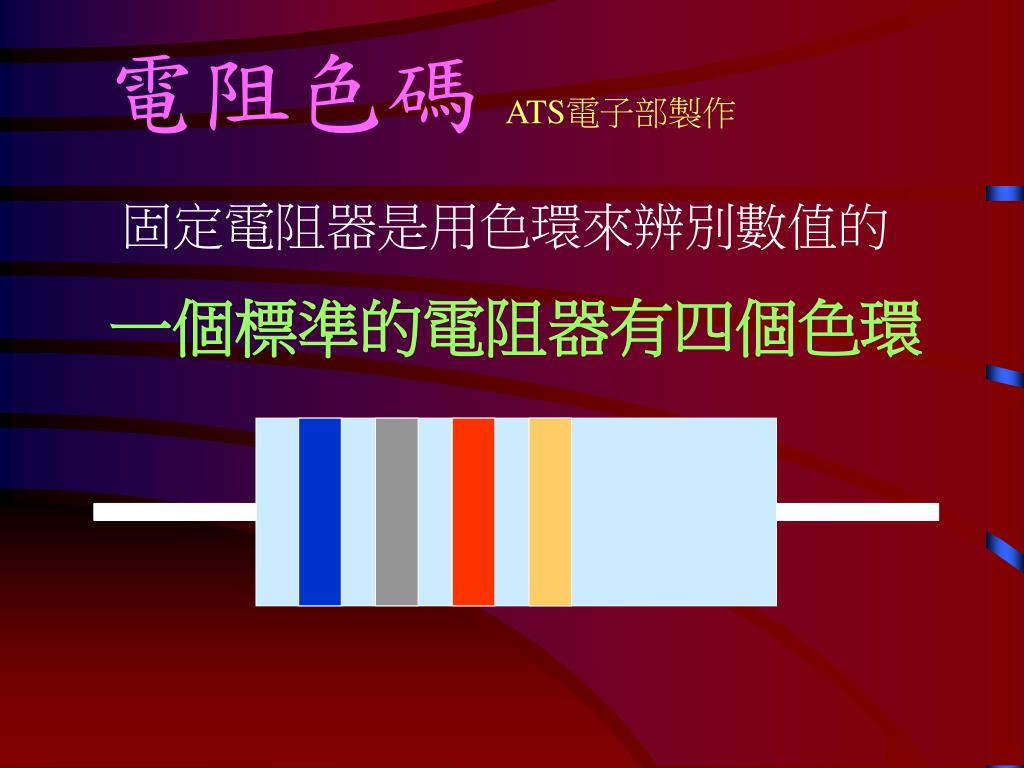

  1. 電阻色碼 ATS電子部製作 固定電阻器是用色環來辨別數值的 一個標準的電阻器有四個色環

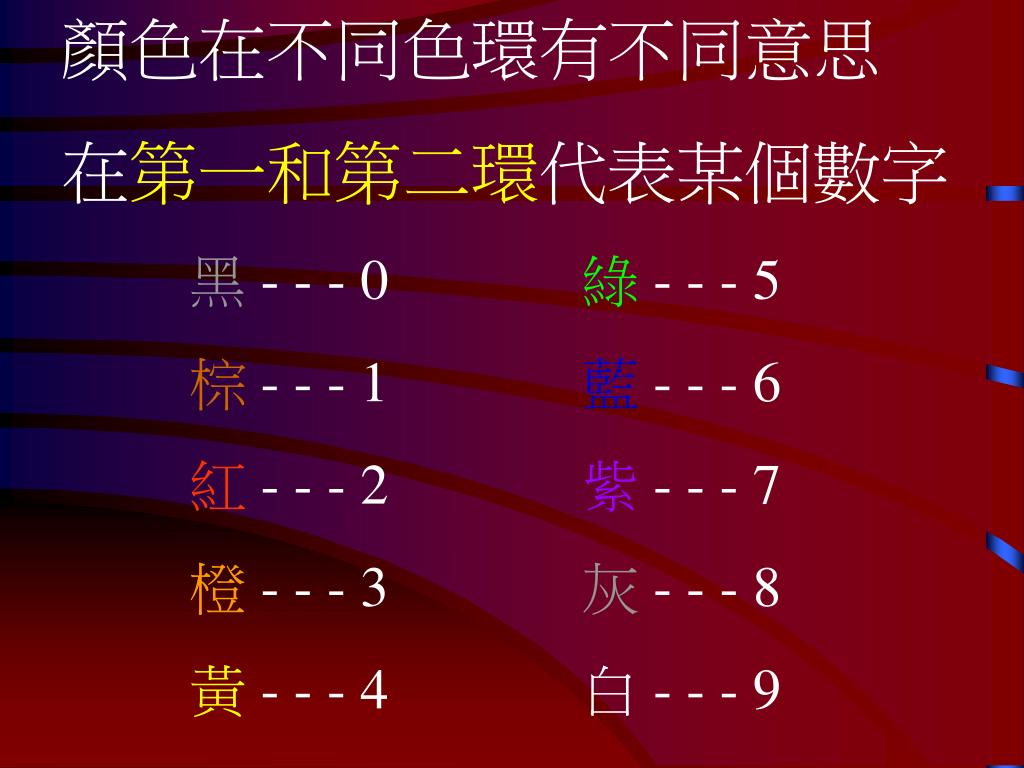

  2. 顏色在不同色環有不同意思 在第一和第二環代表某個數字 黑- - - 0 棕- - - 1 紅- - - 2 橙- - - 3 黃- - - 4 綠- - - 5 藍- - - 6 紫- - - 7 灰- - - 8 白 - - - 9

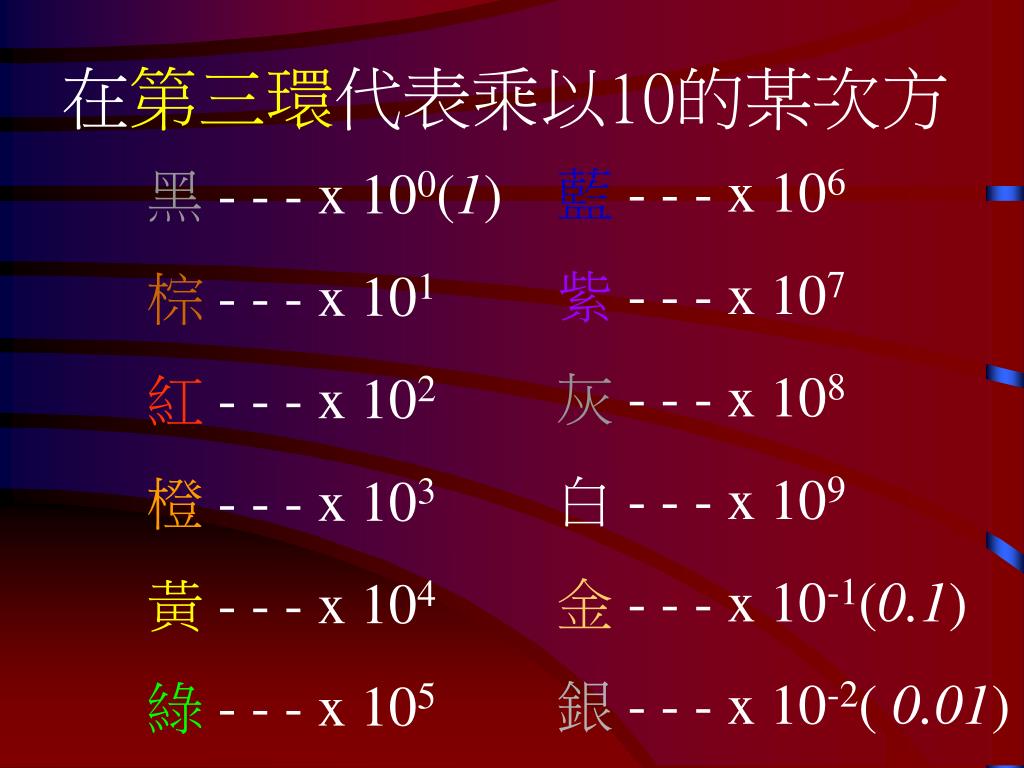

  3. 在第三環代表乘以10的某次方 藍- - - x 106 紫- - - x 107 灰- - - x 108 白 - - - x 109 金- - - x 10-1(0.1) 銀- - - x 10-2( 0.01) 黑- - - x 100(1) 棕- - - x 101 紅- - - x 102 橙- - - x 103 黃- - - x 104 綠- - - x 105

  4. 第四環代表誤差值: 金- - -  5% 銀- - -  10% 有時會沒有第四色環, 表示它的誤差值是 20%

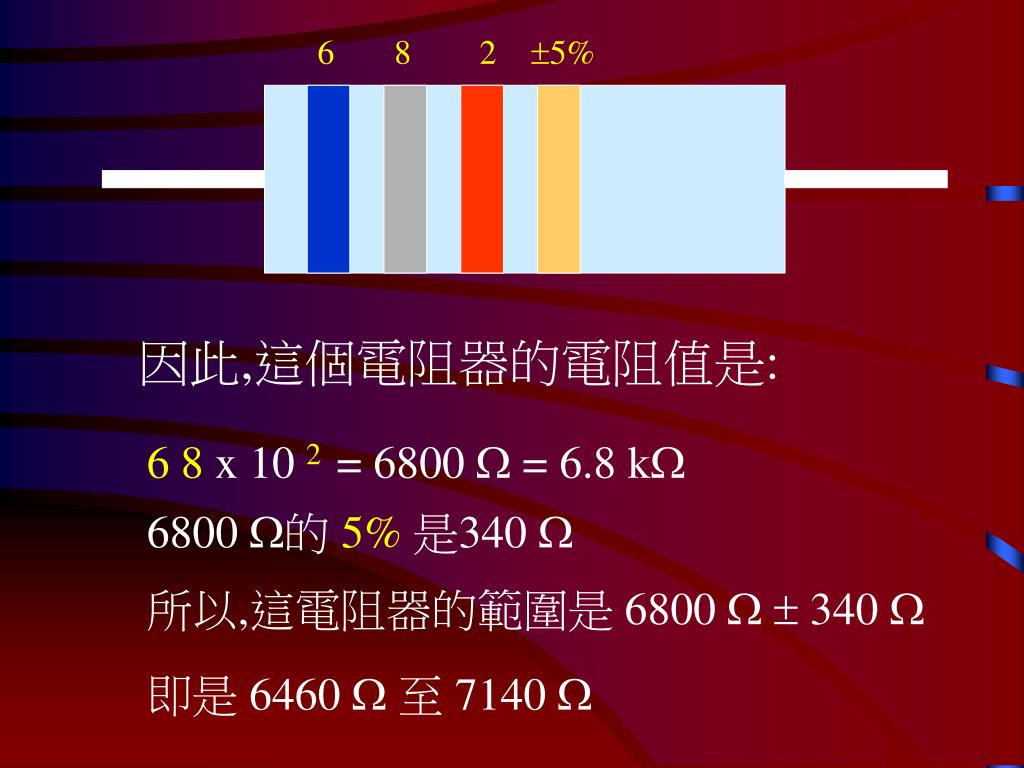

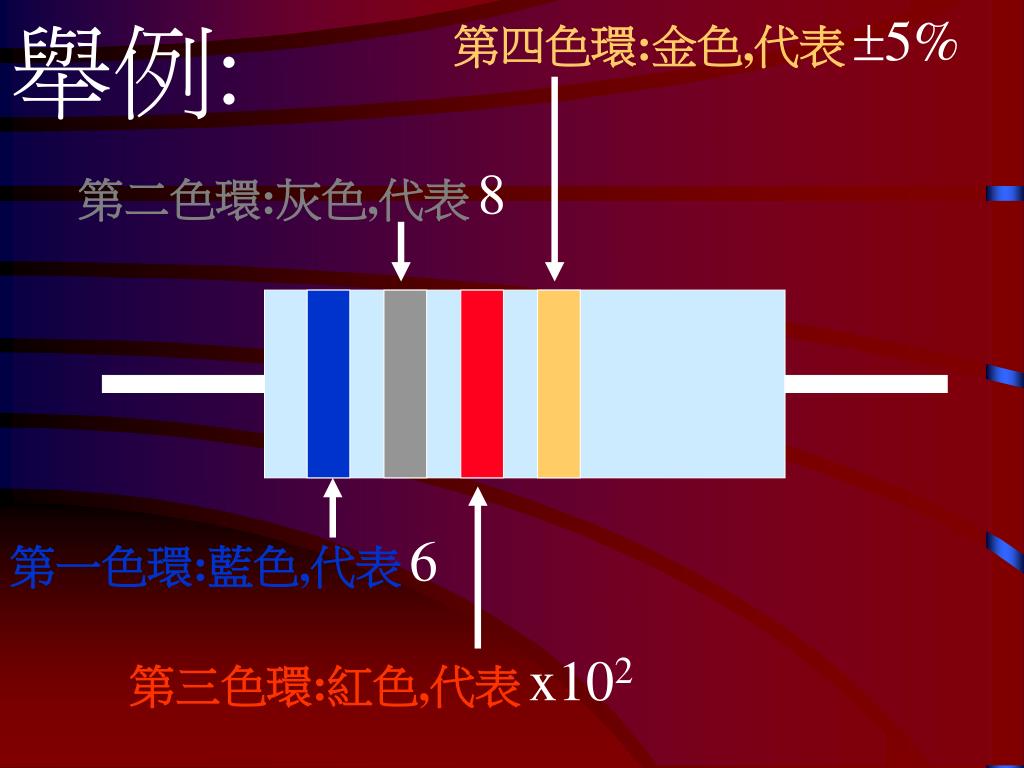

  5. 舉例: 第四色環:金色,代表5% 第二色環:灰色,代表8 第一色環:藍色,代表6 第三色環:紅色,代表x102

  6. 6 8 2 5% 因此,這個電阻器的電阻值是: 6 8 x 102= 6800  = 6.8 k 即是 6460  至 7140  6800 的 5%是340  所以,這電阻器的範圍是 6800   340 

More Related
