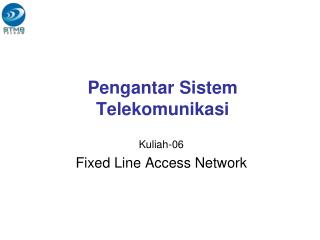

  1. Pengantar Sistem Telekomunikasi Kuliah-06 Fixed Line Access Network

  2. Access Network (Jaringan Akses) Penghubung antara CPE dengan Core Network yg berfungsi menyalurkan informasi/data dari CPE ke Core Network dan sebaliknya Transport (Core Network) Access Network Terminal (CPE) CPE = Customer Premises Equipment SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  3. Fixed Line Access Network • Fixed line access network adalah jaringan akses untuk menghubungkan terminal (CPE) yang tidak bepindah-pindah (fixed) • Jaringan akses berdasarkan media yang digunakan: • Kabel tembaga • Kabel coaxial • Kabel serat optik (optical fiber) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 3

  4. Jaringan Akses Kabel Tembaga • Kabel serta perangkatnya yang menghubungkan titik terminasi telepon pelanggan dengan sentral telepon lokal SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 4

  5. Penggunaan Jaringan Akses Kabel Tembaga • Transmisi analog • Jaringan lokal telepon PSTN (Public Switched Telephone Network) • Untuk komunikasi data (mis. akses Internet) digunakan Modem • Bandwidth • 4 kHz untuk voice • 64 Kb/s untuk data Voice(analog) Analog PSTN Data (digital) Analog Digital Modem SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 5

  6. Broadband Access

  7. Kebutuhan Bandwidth • Pertumbuhan jumlah pelanggan  jumlah dan kompleksitas aplikasi meningkat  kebutuhan bandwidth meningkat secara exponensial SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 7

  8. Definisi Broadband • Pengertian broadband dapat berbeda-beda di tiap negara • Pengertian secara global: • “Transmission capacity and speed to allowinteractive high-quality full-motion video, data and voice applications simultaneously via one pipe”. • Broadband merupakan teknologi komunikasi yang dapat menyediakan dukungan layanan yang “always-on and fast-access” • Aplikasi: • Advanced computer applications, • Video-on-Demand (VOD) • Video Conferencing (VC) • Computer Aided Design (CAD) • e-Government • e-learning • telemedicine, dll. SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  9. Teknologi Akses Broadband • Digital Subscriber Line (DSL) • Fiber Access Network • Hybrid Fiber Coaxial (HFC) • Power Line Communication (PLC) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  10. Digital Subscriber Line (DSL) • Teknologi yang menyediakan transmisi data digital pada jaringan lokal telepon (kabel tembaga) • Memungkinkan penggunaan bandwidth yang besar pada jaringan lokal akses telepon eksisiting • Meningkatkan kapasitas digital saluran telepon biasa (local loop) • Menggunakan saluran kabel tembaga eksisting untuk layanan broadband • Tujuannya untuk menyediakan layanan pita lebar untuk residensial dan perkantoran • xDSL adalah terminologi umum untuk semua jenis-jenis dari DSL. “x” berarti tipe / jenis teknologi; HDSL, ADSL, SDSL, VDSL, dll SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  11. Keuntungan DSL • Menggunakan infrastruktur (kabel pair) eksisting. • Layanan dapat seketika diberikan kepada setiap pelanggan yang telah mempunyai sambungan telepon baik perumahan maupun bisnis/perkantoran. • Tidak perlu meng-upgrade sentral, karena trafik DSL tidak masuk ke sentral. • Layanan baru yang diberikan tidak mengganggu layanan telepon eksisting. • Mampu memberikan kanal akses digital kecepatan tinggi secara dedicated untuk setiap pelanggan. SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  12. How DSL Works • DSL adalah teknologi yang mengasumsikan bahwa data digital tidak perlu diubah ke dalam bentuk analog, dan sebaliknya. • Data digital ditransmisikan melalui jaringan lokal langsung dalam bentuk sinyal digital. • Hal ini memungkinkan digunakannya teknologi modulasi/multiplexing digital yang memungkinkan jaringan dapat digunakan untuk bandwidth yang lebih tinggi. • Sinyal juga dapat dipisahkan, sebagian bandwidth dapat digunakan untuk mentransmisikan sinyal analog, sehingga komunikasi data melalui komputer dan percakapan melalui telepon dapat dilakukan melalui saluran yang sama dan pada waktu yang bersamaan SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 12

  13. Konfigurasi xDSL DSL DSL Jaringan kabel tembaga Core Network DSLAM DSLAM DSL DSL DSLAM = DSL Access Multiplexer DSL DSL CPE SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 13

  14. Sifat Transmisi xDSL Asimetris Core Network Down stream Up stream Biasanya digunakan oleh pelanggan untuk akses Internet, di mana arah down stream lebih besar daripada arah up stream (lebih banyak download daripada mengirim data) Simetris Core Network Down stream Up stream Biasanya digunakan untuk hubungan yang memerlukan kecepatan data yang tinggi untuk kedua arah SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 14

  15. Beberapa Type xDSL • Assymetric DSL (ADSL) • G.992.1 (G.DMT) • G.992.3 (ADSL2) • G.992.5 (ADSL2+) • High data-rate DSL (HDSL) • G.991.1 • Single-line Digital Subscriber Line (SDSL) • Very high data-rate DSL (VDSL) • G.993.1 • G.993.2 (VDSL2) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 15

  16. Perbandingan Type xDSL www.dslforum.org wikipedia SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 16

  17. Short History of xDSL Bell Labs develop OFDM to make traditional copper wires to support new digital services - especially video-on-demand (VOD) 1985 -- 1990 -- 1993 -- 1995 -- 1998 -- 1999 -- Phone companies start deploying High-Speed DSL (HDSL) to offer T1 service (1.544 Mb/s) on copper lines without the expense of installing repeaters - first between small exchanges Phone companies begin to promote HDSL for smaller and smaller companies and ADSL forhome internet access Evaluation of three modulation technologies for ADSL: QAM, DMT and CAP. DSL Forum established on 1994 Innovative companies begin to see ADSL as a way to meet the need for faster Internet access DMT adopted by almost all vendors following ANSI T1.413 - issue 2 (in contrast to CAP)ITU-T produced ADSL standards G.992.1 (G.full: 8M/640k) and G.992.2 (G.lite: 1.5M/512k) 17 SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  18. Short History of xDSL 2001 -- Number of DSL subscribers 18.7 million worldwide 2002 -- ITU-T completed G.992.3 and G.992.41 standards for ADSL2 2003 -- ADSL2plus released (G.992.5). It can gain up to 20 Mbps on phone lines as long at 1.5 km. 30 million DSL users worldwide 2004 -- VDSL2 standards under preparation in DSL forum 2005 -- VDSL2 standard verified (G.933.2) – symmetrical 100 Mb/s. 115 million DSL users www.dpu.ac.th SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 18

  19. Motivation / properties of ADSL Need for high-speed Internet access Telephone modem have only moderate rates (56 kb/s) ADSL Transmits high speed data to local loop by using unshielded 2-wire twisted pairs The the most popular commercial ADSL (G.992.1) allows maximum rate 800 kbit/s upstream and 7 Mb/s downstream Different xDSL techniques developed to serve symmetric and asymmetric traffic requirements and different rates SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 19 19

  20. ADSL Equipment Standard Telephone Lines Central Office Building ResidentialCustomer ADSL Rackof Line Cards Customer Premises Equipment ADSL Modem or Gateway SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 20 20

  21. Contoh Pembagian Bandwidth ADSL Contoh pembagian bandwidth ADSL dengan teknik modulasi Digital Multi Tone (DMT) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 21 21

  22. Implementasi BB Access dg ADSL • Padasaatini, di TELKOM, yang dimaksuddengan service broadband adalah SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  23. Deskripsi Produk • Speedy adalah produk Layanan Internet access end-to-end dengan basis teknologi ADSL • Paket Layanan www.telkomspeedy.com SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  24. Today Near Future IP TV Game Streaming Internet Access + Internet Access Speedy yang sekarang diposisikan sebagai akses akan dikembangkan menjadi produk multimedia SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  25. Fiber Access Network • Untuk memenuhi kebutuhan bandwidth yang terus meningkat untuk berbagai layanan bagi pelanggan diperlukan penyediaan “new high-bandwidth access services”. • Optical fiber access menyediakan bandwidth sampai beberapa gigabits per second (Gbps)—dan mungkin akan terus meningkat sejalan dengan kemajuan teknologi. • Konfigurasi jaringan • All optical fiber access network • Point to point (PTP) network • Passive/active optical network (PON/AON) • FTTx • Struktur jaringan berdasarkan penentuan titik konversi sinyal (perubahan dari optik ke twisted pair atau coaxial cable) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 25

  26. Point To Point Network Central Office / Head End SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 26

  27. Passive/Active Optical Network Central Office / Head End PS/AS PS/AS PS = Passive Splitter AS = Active Splitter SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 27

  28. Passive Optical Network (PON) • Does not contain any electronics between the central office/headend switch and the customer-premises equipment • The entire down­stream bandwidth is transmitted to the power splitter and delivered to each subscriber • The customer-premises equipment contains optical transceivers that switch on and off during the allocated time slots and select their content; this prevents them from accessing content not intended for them • Each splitter typically splits a fiber into 16, 32, or 64 fibers, depending on the manufacturer, and several splitters can be aggregated in a single cabinet SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  29. Active Optical Network (AON) OLT Switch • All subscriber content is transmitted to the aggregation switch and then distributed to the appropriate subscribers only • At the switch, all content is converted from an optical signal to an electrical signal, separated from other content, and converted again to an optical signal and delivered appropriately over separate fibers to each destination • Active networks have additional intelligence located closer to the subscriber that can reduce latency, flexibly add bandwidth, isolate faults, switch, schedule and queue traffic— and maximize bandwidth utilization between the switch aggregator and central office SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  30. FTTx merupakan berbagai alternatif struktur jaringan berdasarkan letak titik konversi sinyal optik (TKO) Struktur jaringan Fiber To The Building (FTTB) Fiber To The Curb (FTTC) Fiber To The Home (FTTH) Fiber To The – x (FTTx) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  31. Fiber To The Building (FTTB) Distribution Feeder Existing Indoor Copper Cable Central Office Optical Fiber Cable • Aplikasi : • Pelanggan bisnis di gedung bertingkat • Pelanggan di apartemen Remote Terminal Distance 0 Up to 20 km SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 31

  32. Fiber To The Curb (FTTC) Copper cable Distribution Drop home run Feeder Central Office Optical Fiber Cable Aplikasi : Pelanggan yang letaknya berkumpul di satu area terbatas Network Access Point Distance 0 Up to 20 km SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 32

  33. Fiber To The Home (FTTH) Distribution Feeder Central Office Optical Fiber Cable Aplikasi : All optical fiber access network Network access point Distance 0 Up to 20 km SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 33

  34. Hybrid Fiber Coaxial (HFC) Central Office / Head End Coaxial cable Hybrid Node Optical Fibers Coaxial cable Hybrid Node • HFC adalah jaringan akses yang mengkombinasikan coaxial dan fiber optik • Hybrid node : mengkonversi sinyal optik menjadi sinyal elektris untuk ditransmisikan ke user terminal melalui kabel coaxial SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008

  35. Konfigurasi HFC Core network Access network Optical fiber cable Coaxial cable SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 35

  36. Powerline Communication (PLC), also known as Broadband Over Powerline (BPL) is a technique for sending high speed data through existing powerline as transmission medium. PLC creates a high speed data communications network using the medium and low voltage electric distribution grids which connects consumers to the Internet through any electric socket in the consumers home. Powerline is the worlds largest existing wired infrastructure. Power Line Communication (PLC)

  37. PLC Technology SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 37

  38. PLC Applications Broadband Services  • High Speed Internet Access • Voice Over IP • Video Streaming • Home Networking • Home Automation • Home Security Systems • Telemedicine Applications Utility Applications  • Automatic Meter Reading • Internal Communications • Demand Side Management • Load monitoring • Security Monitoring SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2007-2008 38
