信号灯控制

信号灯控制. 情景导入. 提出工作任务及任务要求 基本任务 : 控制一盏灯亮 5 秒灭； 控制一盏灯灭 5 秒亮； 拓展任务 : 1 、控制红灯亮 5 秒后，绿灯亮； 2 、控制红灯亮 5 秒后灭，绿灯亮， 绿灯亮 10 秒后灭，红灯亮，循环； 3 、控制一盏灯闪烁； 4 、脉冲发生器；. 1 、设置启动按钮及停止按钮； 2 、要用到定时器；. 分析任务. 1 、 定时器种类； 低速定时器 TIM ； 高速定时器 TIMH ； 不同点 ： 低速定时器的时钟周期是 0.1 秒；

blaze
Download Presentation

信号灯控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

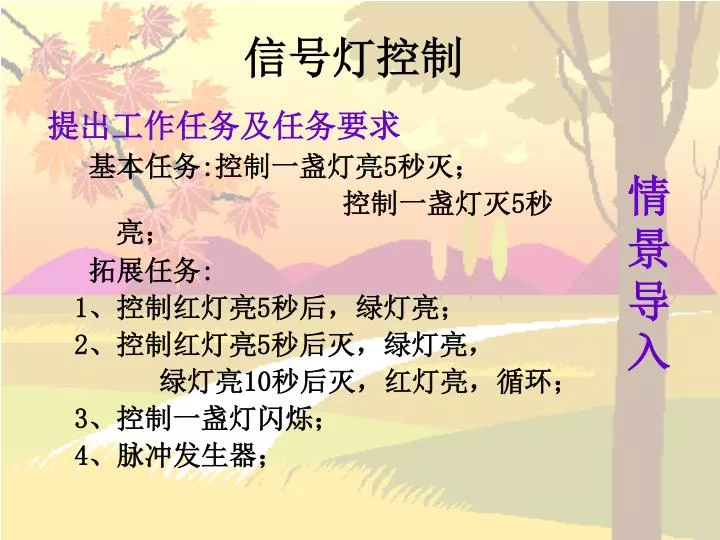

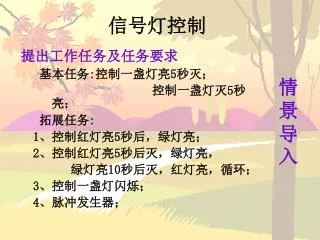

  1. 信号灯控制 情景导入 提出工作任务及任务要求 基本任务:控制一盏灯亮5秒灭； 控制一盏灯灭5秒亮； 拓展任务: 1、控制红灯亮5秒后，绿灯亮； 2、控制红灯亮5秒后灭，绿灯亮， 绿灯亮10秒后灭，红灯亮，循环； 3、控制一盏灯闪烁； 4、脉冲发生器；

  2. 1、设置启动按钮及停止按钮； 2、要用到定时器； 分析任务

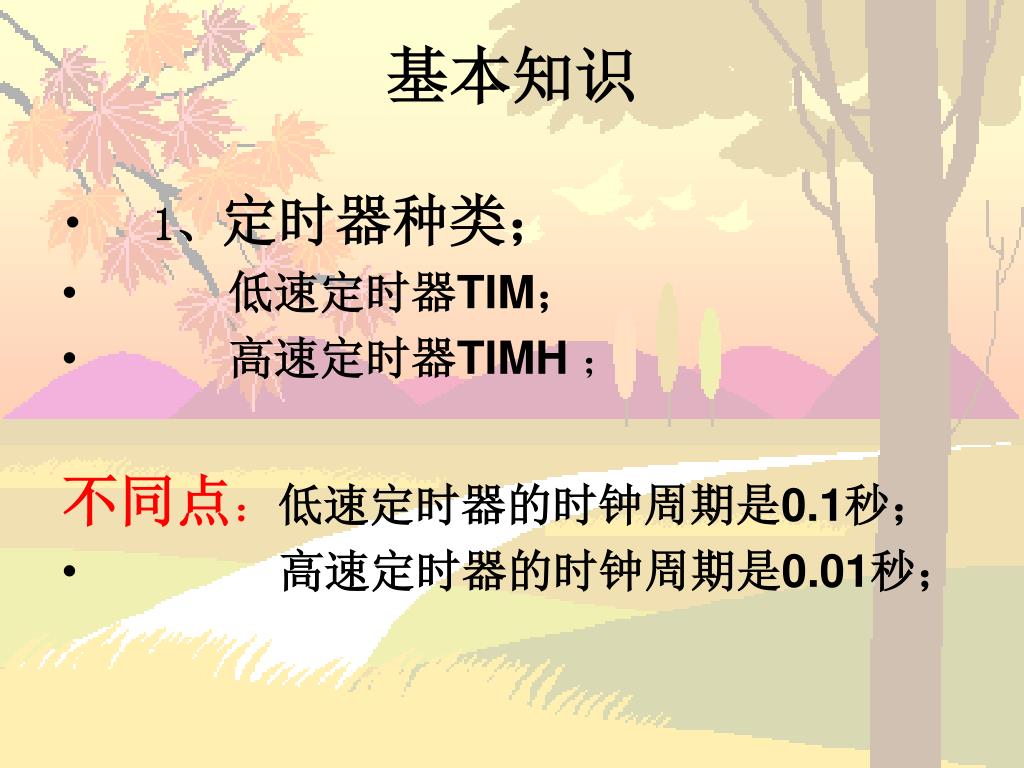

  3. 1、定时器种类； 低速定时器TIM； 高速定时器TIMH； 不同点：低速定时器的时钟周期是0.1秒； 高速定时器的时钟周期是0.01秒； 基本知识

  4. 2、定时器文字符号及图形符号各参数意义； 低速定时器TIM N-------定时器编号：000---127 SV-----设定值：0000---9999 （BCD数） 设定值可以是IR、HR、 AR、LR、DM、*DM或立即数 高速定时器TIMH 基本知识

  5. 3、定时器触点特性； 定时器状态为ON，则常开触点闭合，常闭触点断开；定时器状态为OFF，则常开触点断开，常闭触点闭合。 基本知识

  6. 4、定时器工作原理： （1）定时器输入条件为OFF时，定时器状态为OFF，不能定时；当前 值 为设定值；此时状态为复位状态。 定时器输入条件为ON时，定时器才能定时。 （2）在定时过程中，定时器状态为OFF，每过一个时钟周期（低速定时 器是0.1秒，高速定时器是 0.01秒），定时器的当前值减1，当前值减为0时，定时器状态由OFF变为ON。 （3）定时器状态为ON之后，若定时器输入条件维持为ON，则定 时器状态保持为ON，直至定时器输入条件变为OFF，定时器 复位。 （4）若在定时过程中，一旦定时器输入条件变为OFF，则定时器 立即复位 。 基本知识

  7. 时序图

  8. 现场练习；讨论思考

  9. 读懂梯形图的逻辑关系； 练习编制基本任务2的程序； 确定基本任务的实验验证过程； 现场练习；讨论思考

  10. 常开、常闭触点如何应用； 定时器线圈的得电、断电控制； 实验验证的过程，实验结果的分析 及错误现象的判断； 共性问题分析

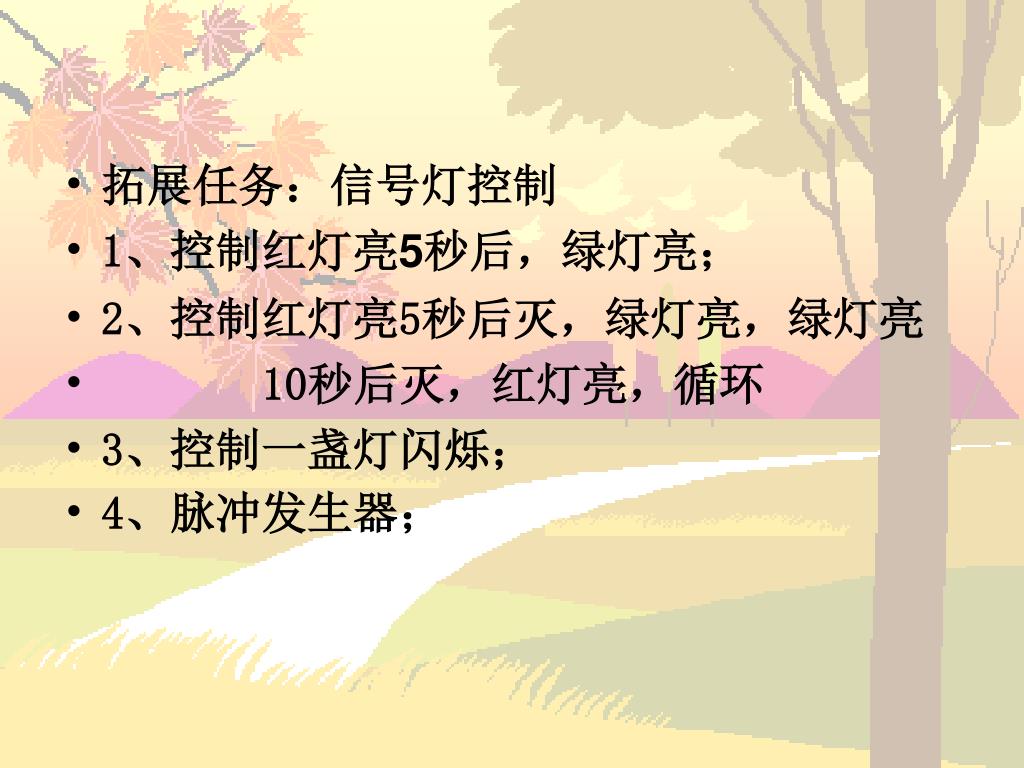

  11. 拓展任务：信号灯控制 1、控制红灯亮5秒后，绿灯亮； 2、控制红灯亮5秒后灭，绿灯亮，绿灯亮 10秒后灭，红灯亮，循环 3、控制一盏灯闪烁； 4、脉冲发生器；

  12. 本次课结束！ 多谢大家的合作！
