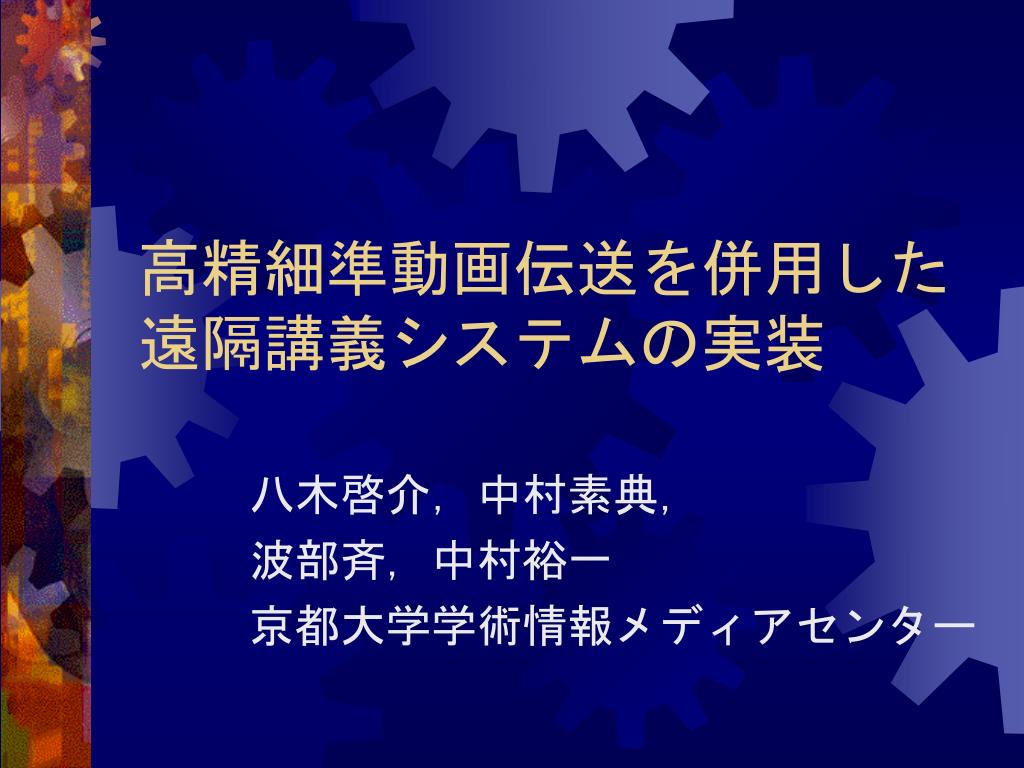

  1. 高精細準動画伝送を併用した遠隔講義システムの実装高精細準動画伝送を併用した遠隔講義システムの実装 八木啓介，中村素典， 波部斉，中村裕一 京都大学学術情報メディアセンター

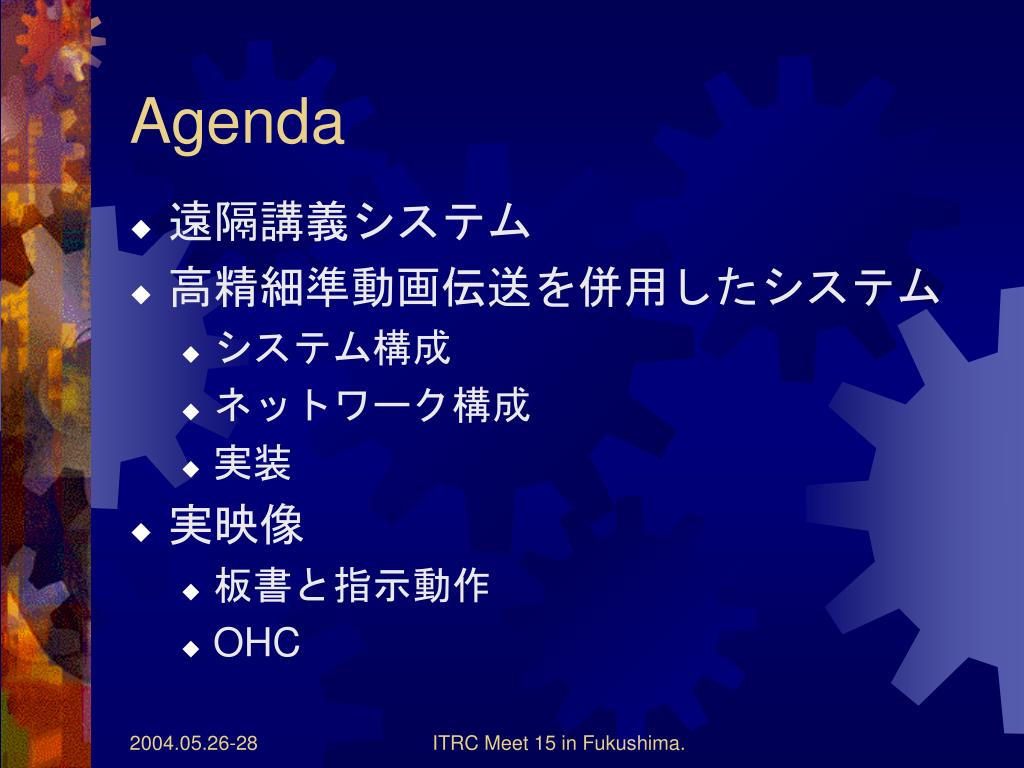

  2. Agenda • 遠隔講義システム • 高精細準動画伝送を併用したシステム • システム構成 • ネットワーク構成 • 実装 • 実映像 • 板書と指示動作 • OHC ITRC Meet 15 in Fukushima.

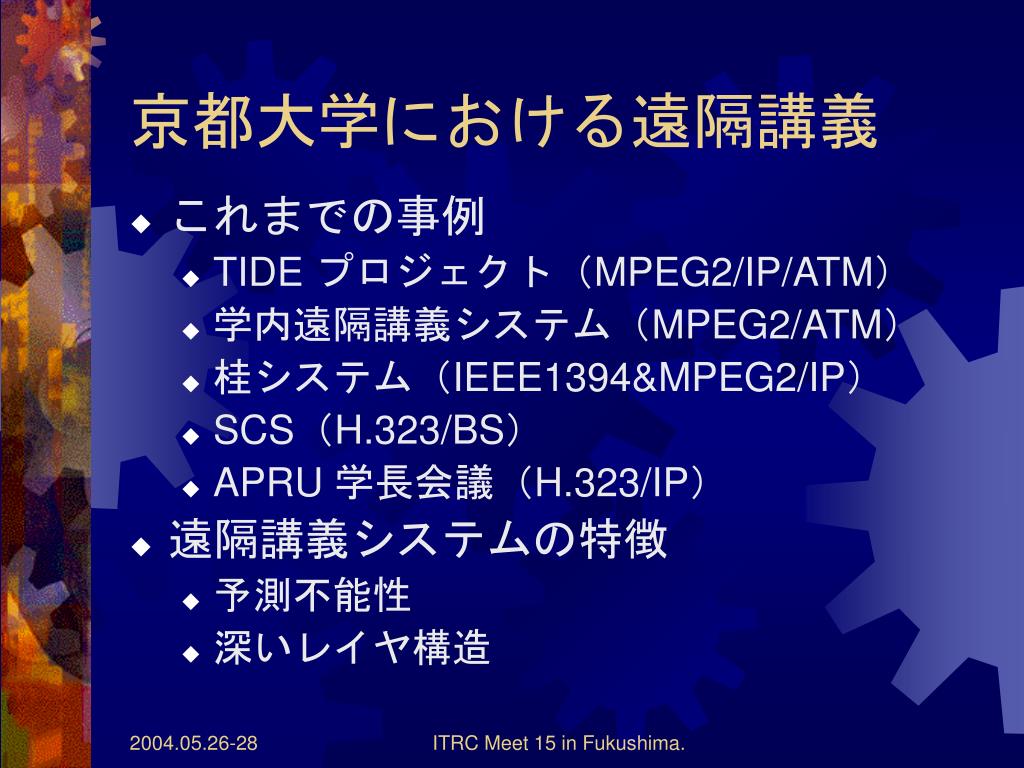

  3. 京都大学における遠隔講義 • これまでの事例 • TIDE プロジェクト（MPEG2/IP/ATM） • 学内遠隔講義システム（MPEG2/ATM） • 桂システム（IEEE1394&MPEG2/IP） • SCS（H.323/BS） • APRU 学長会議（H.323/IP） • 遠隔講義システムの特徴 • 予測不能性 • 深いレイヤ構造 ITRC Meet 15 in Fukushima.

  4. Local Remote Local Remote A X Y’ Y A A Local Remote 予測不能性 • 接続先を含めた全体的なシステム構成． • 接続先の構成は予測が難しい． • 同じ接続先でも状態は変化する． ITRC Meet 15 in Fukushima.

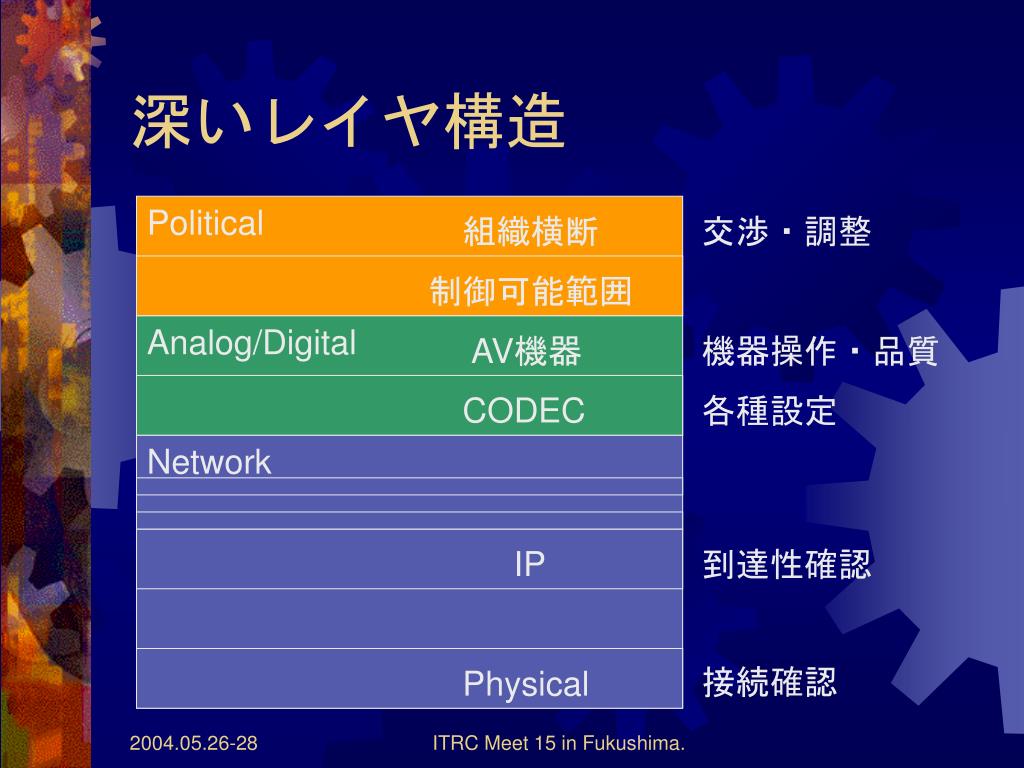

  5. Political 組織横断 交渉・調整 制御可能範囲 Analog/Digital AV機器 機器操作・品質 CODEC 各種設定 Network IP 到達性確認 接続確認 Physical 深いレイヤ構造 ITRC Meet 15 in Fukushima.

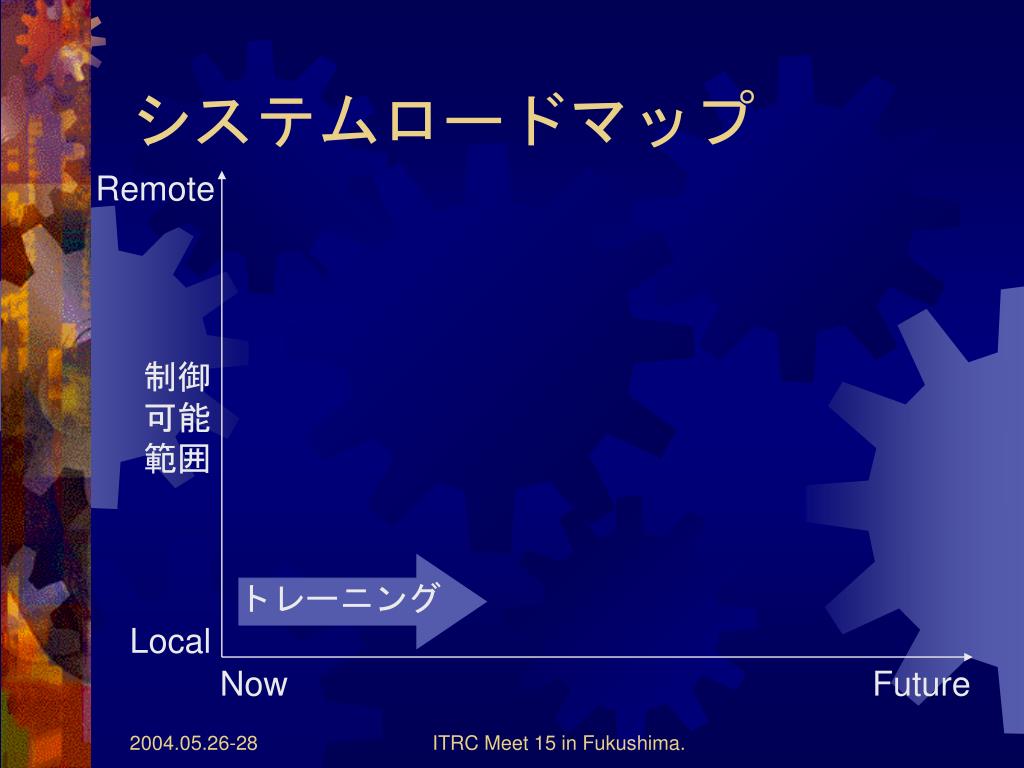

  6. Remote 制御 可能 範囲 トレーニング Local Now Future システムロードマップ ITRC Meet 15 in Fukushima.

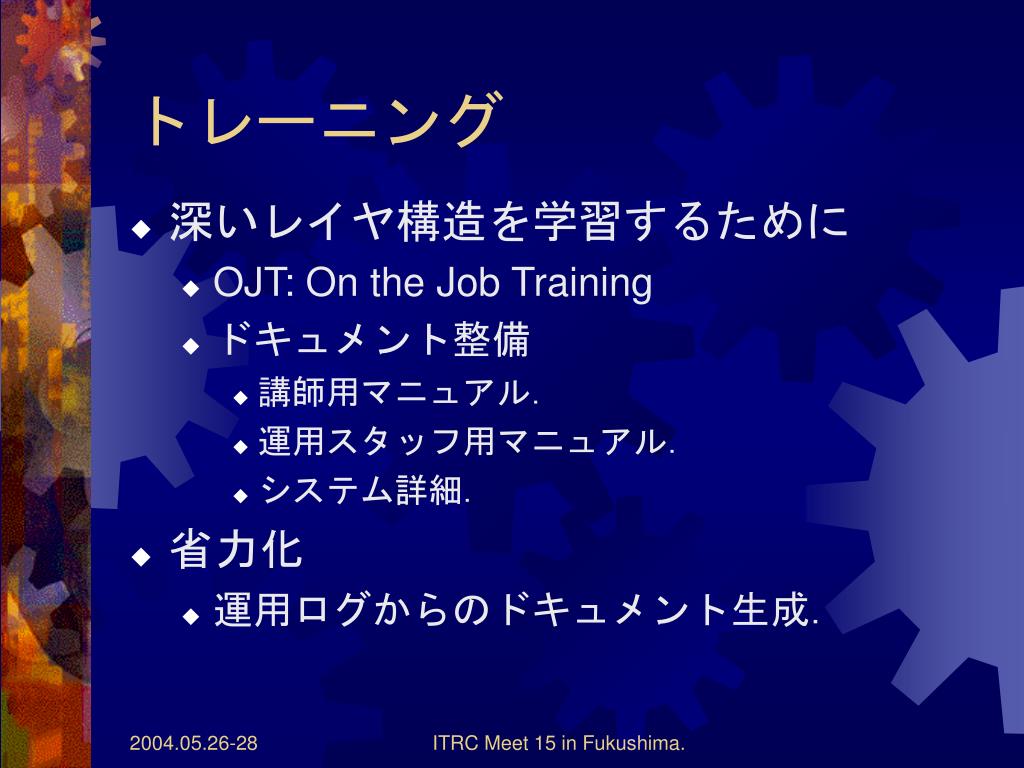

  7. トレーニング • 深いレイヤ構造を学習するために • OJT: On the Job Training • ドキュメント整備 • 講師用マニュアル． • 運用スタッフ用マニュアル． • システム詳細． • 省力化 • 運用ログからのドキュメント生成． ITRC Meet 15 in Fukushima.

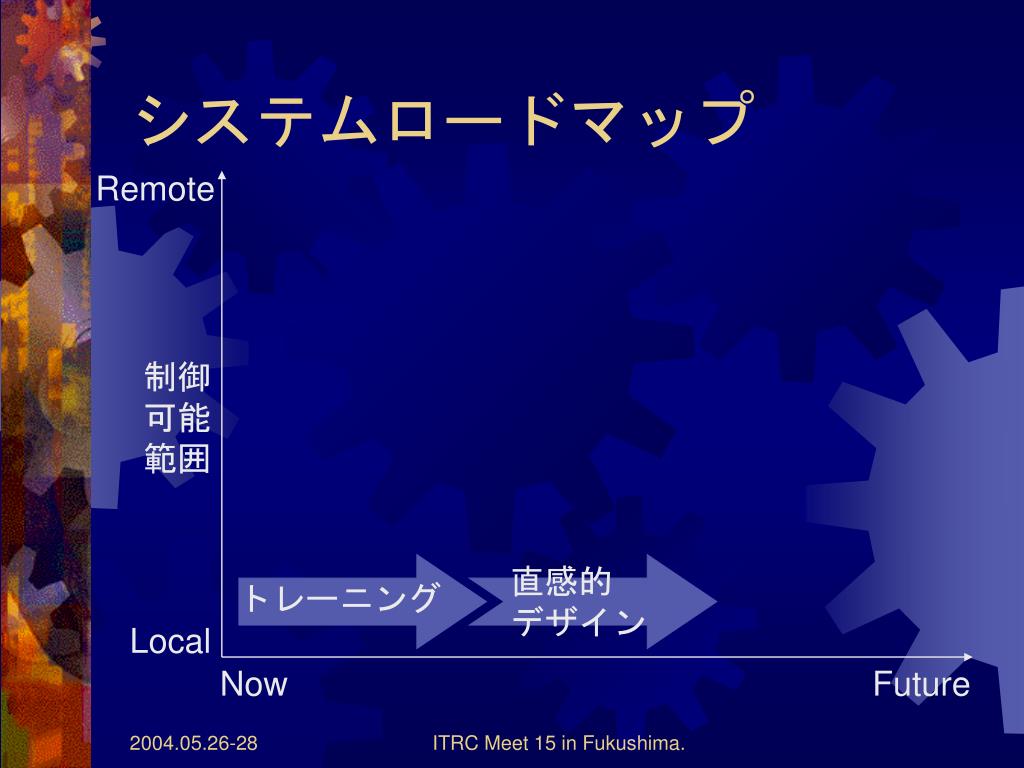

  8. Remote 制御 可能 範囲 直感的 デザイン トレーニング Local Now Future システムロードマップ ITRC Meet 15 in Fukushima.

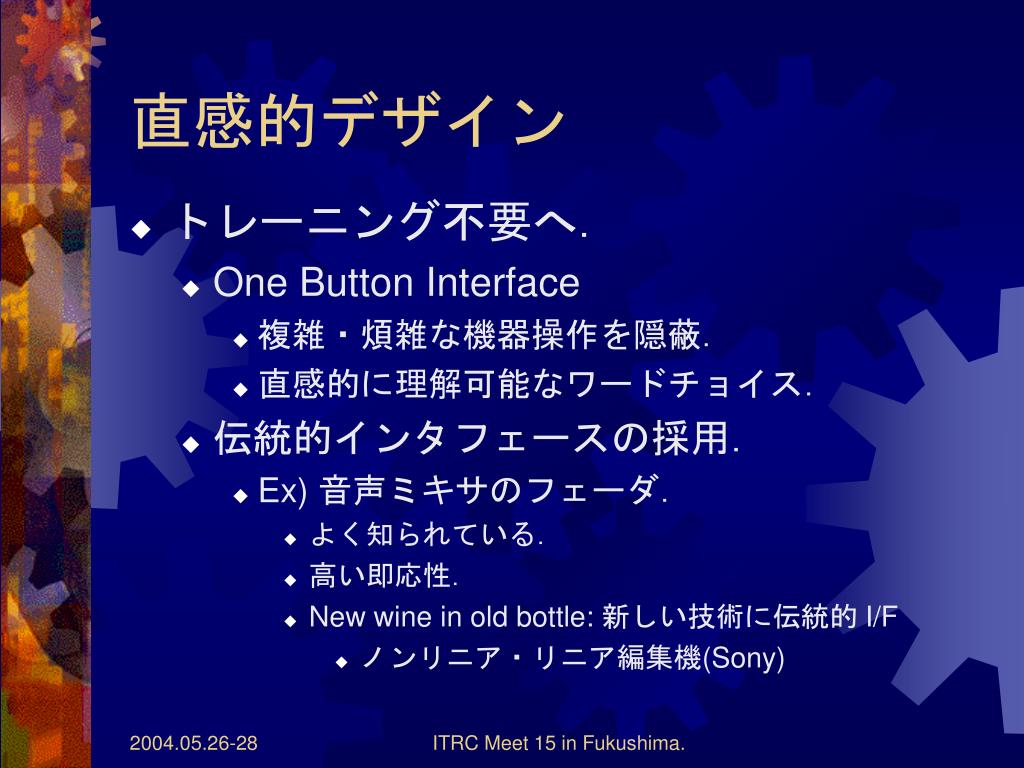

  9. 直感的デザイン • トレーニング不要へ． • One Button Interface • 複雑・煩雑な機器操作を隠蔽． • 直感的に理解可能なワードチョイス． • 伝統的インタフェースの採用． • Ex) 音声ミキサのフェーダ． • よく知られている． • 高い即応性． • New wine in old bottle: 新しい技術に伝統的 I/F • ノンリニア・リニア編集機(Sony) ITRC Meet 15 in Fukushima.

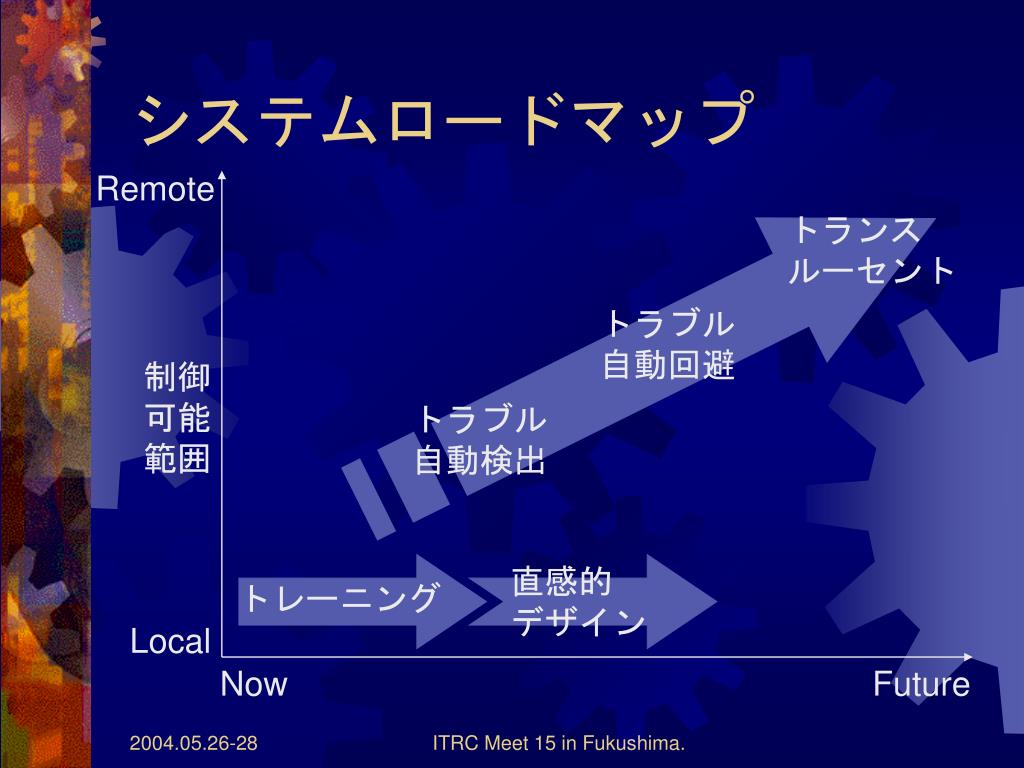

  10. Remote トランス ルーセント トラブル 自動回避 制御 可能 範囲 トラブル 自動検出 直感的 デザイン トレーニング Local Now Future システムロードマップ ITRC Meet 15 in Fukushima.

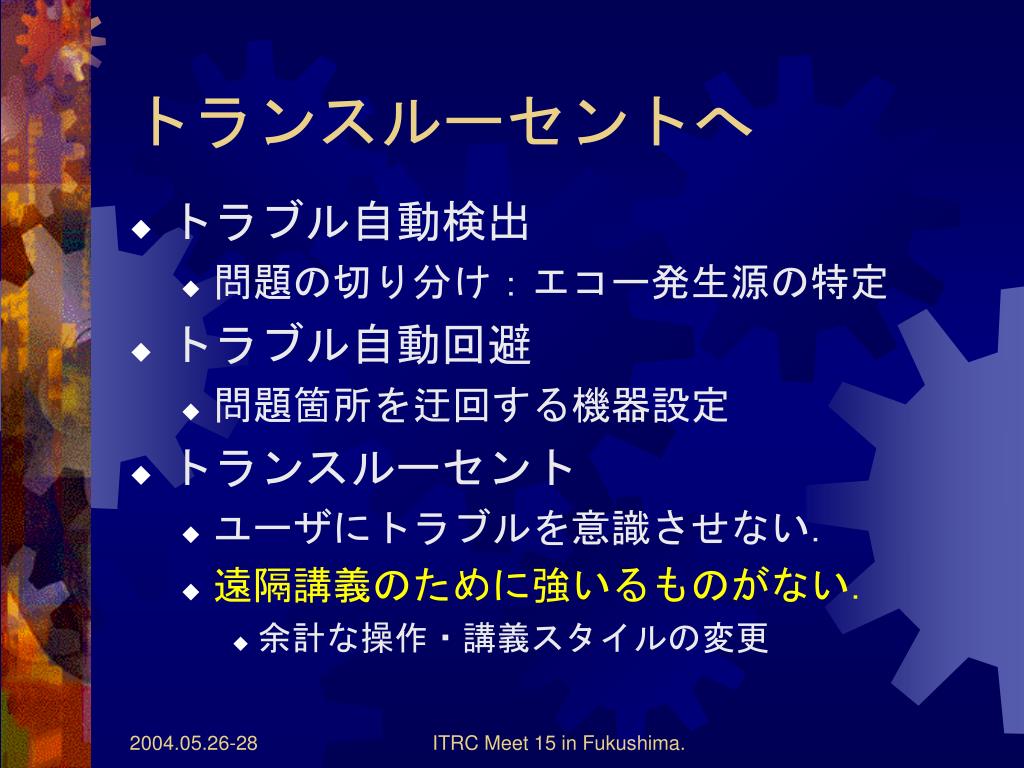

  11. トランスルーセントへ • トラブル自動検出 • 問題の切り分け：エコー発生源の特定 • トラブル自動回避 • 問題箇所を迂回する機器設定 • トランスルーセント • ユーザにトラブルを意識させない． • 遠隔講義のために強いるものがない． • 余計な操作・講義スタイルの変更 ITRC Meet 15 in Fukushima.

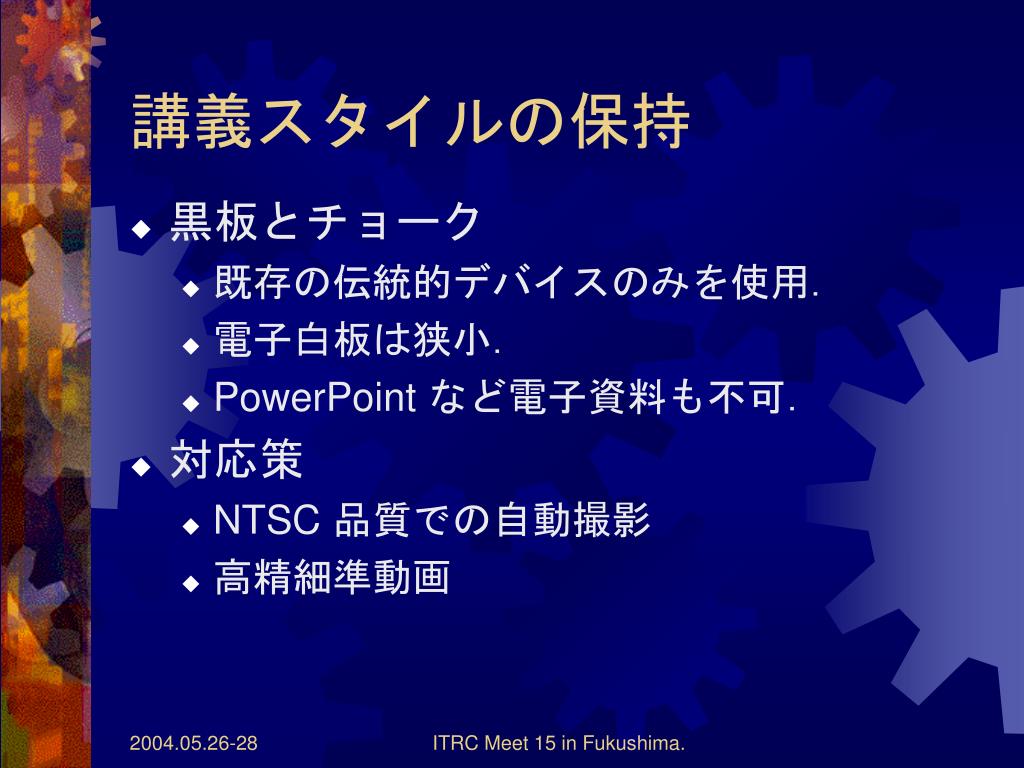

  12. 講義スタイルの保持 • 黒板とチョーク • 既存の伝統的デバイスのみを使用． • 電子白板は狭小． • PowerPoint など電子資料も不可． • 対応策 • NTSC 品質での自動撮影 • 高精細準動画 ITRC Meet 15 in Fukushima.

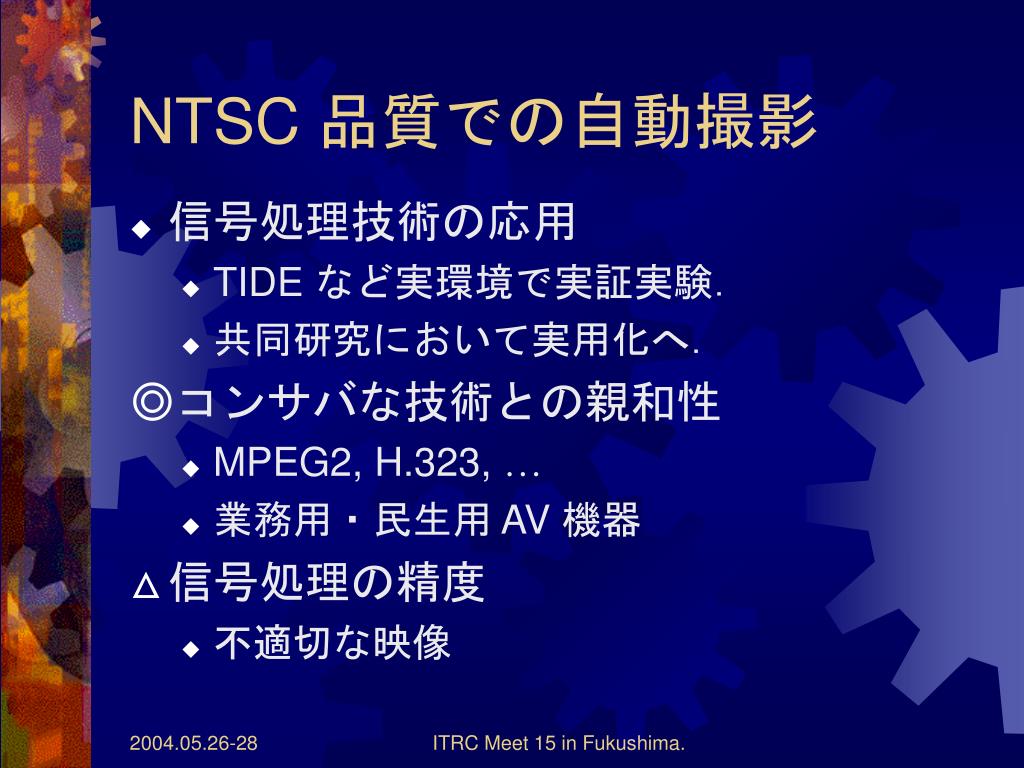

  13. NTSC 品質での自動撮影 • 信号処理技術の応用 • TIDE など実環境で実証実験． • 共同研究において実用化へ． • コンサバな技術との親和性 • MPEG2, H.323, … • 業務用・民生用 AV 機器 • 信号処理の精度 • 不適切な映像 ITRC Meet 15 in Fukushima.

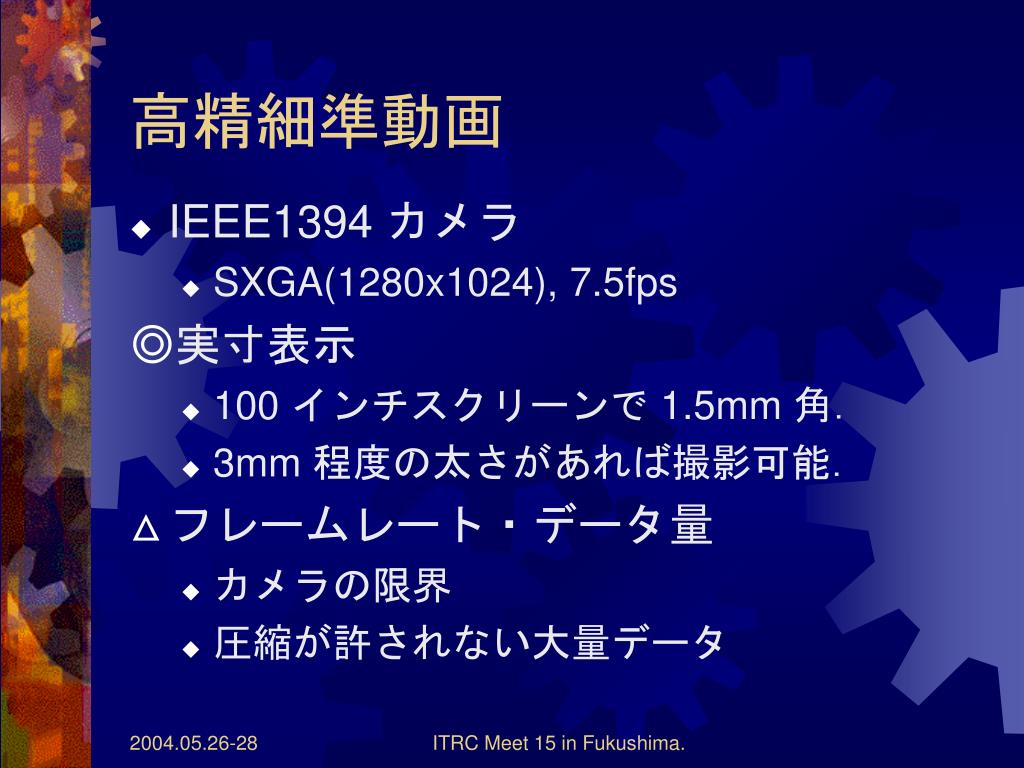

  14. 高精細準動画 • IEEE1394 カメラ • SXGA(1280x1024), 7.5fps • 実寸表示 • 100 インチスクリーンで 1.5mm 角． • 3mm 程度の太さがあれば撮影可能． • フレームレート・データ量 • カメラの限界 • 圧縮が許されない大量データ ITRC Meet 15 in Fukushima.

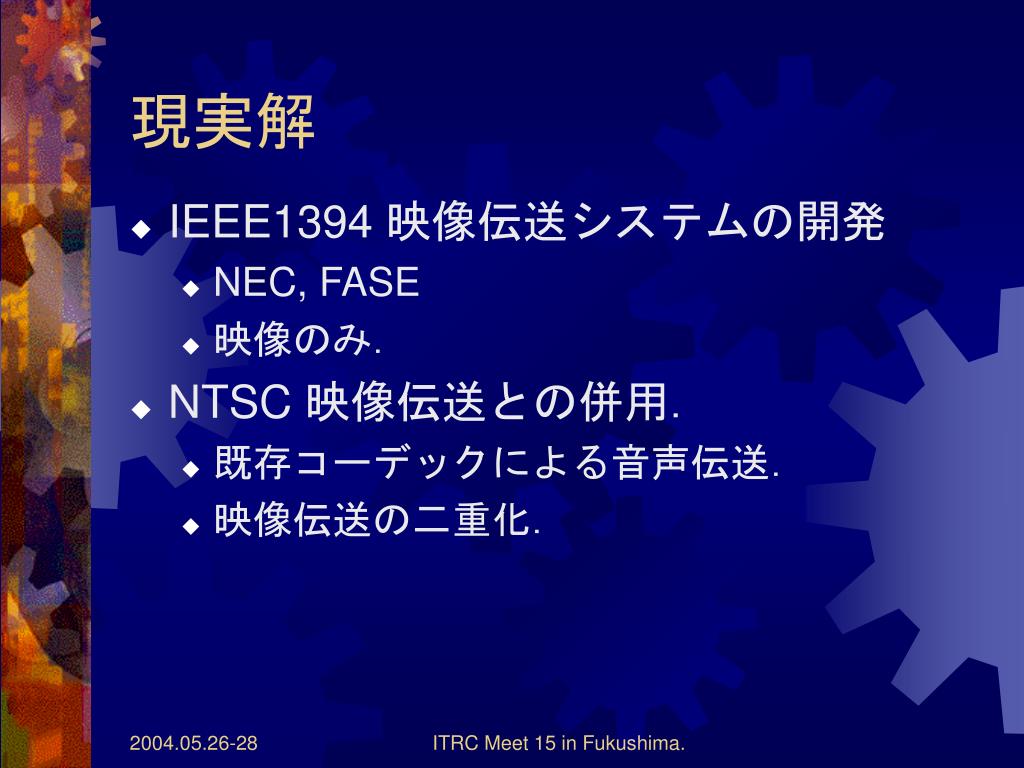

  15. 現実解 • IEEE1394 映像伝送システムの開発 • NEC, FASE • 映像のみ． • NTSC 映像伝送との併用． • 既存コーデックによる音声伝送． • 映像伝送の二重化． ITRC Meet 15 in Fukushima.

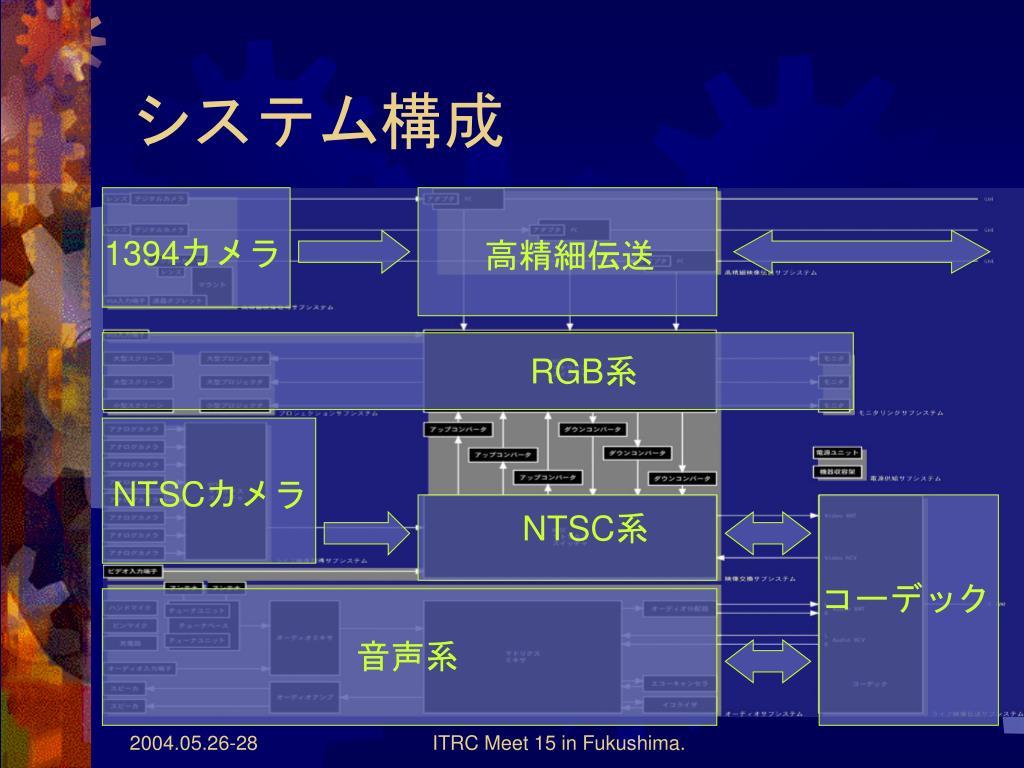

  16. 高精細伝送 1394カメラ RGB系 NTSCカメラ NTSC系 コーデック 音声系 システム構成 ITRC Meet 15 in Fukushima.

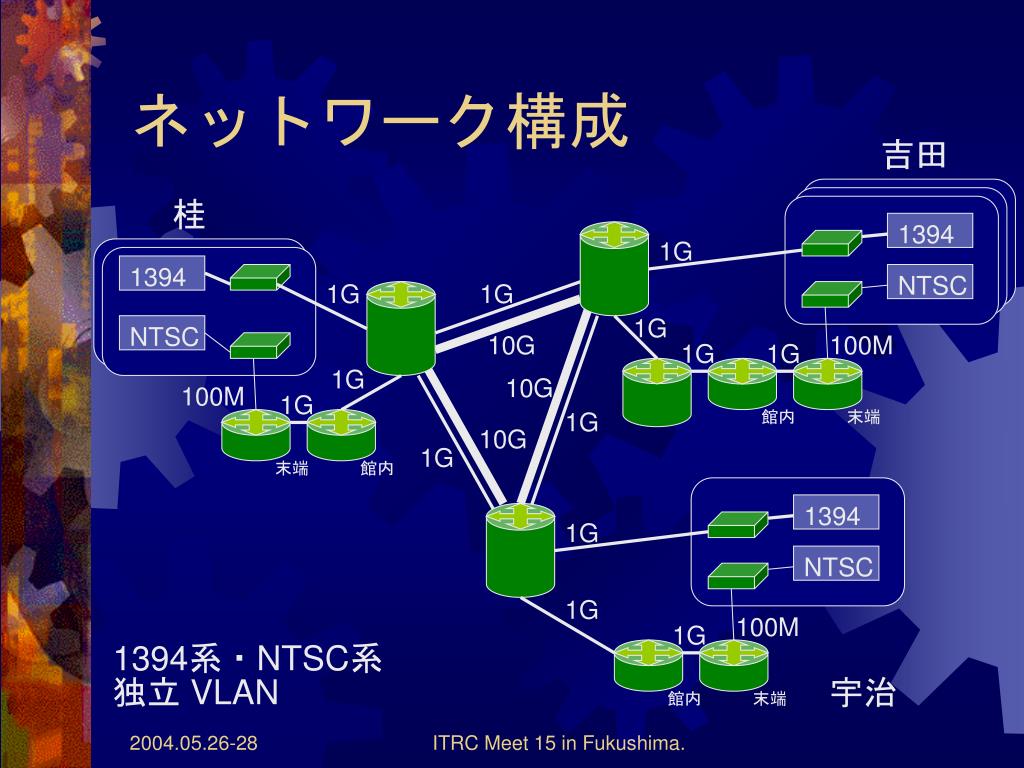

  17. 1394 1394 NTSC NTSC 末端 館内 館内 末端 ネットワーク構成 吉田 桂 1G 1394 1G 1G 1G NTSC 10G 100M 1G 1G 1G 10G 100M 1G 1G 10G 1G 末端 館内 1G 1G 100M 1G 1394系・NTSC系 独立 VLAN 宇治 ITRC Meet 15 in Fukushima.

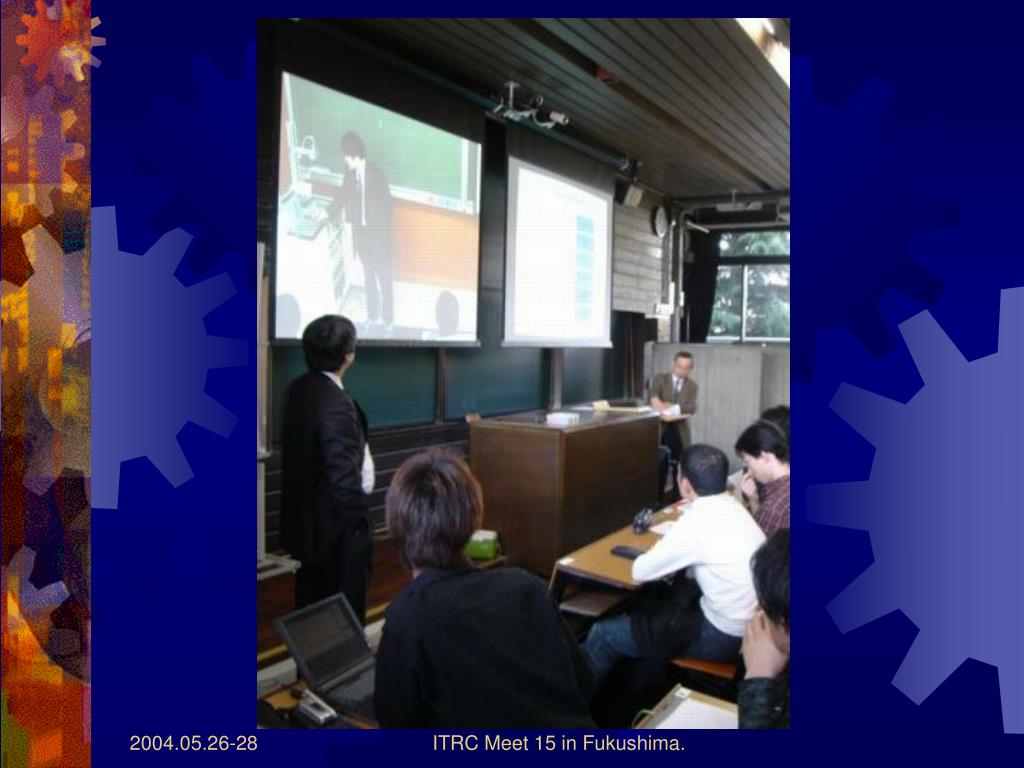

  18. ITRC Meet 15 in Fukushima.

  19. ITRC Meet 15 in Fukushima.

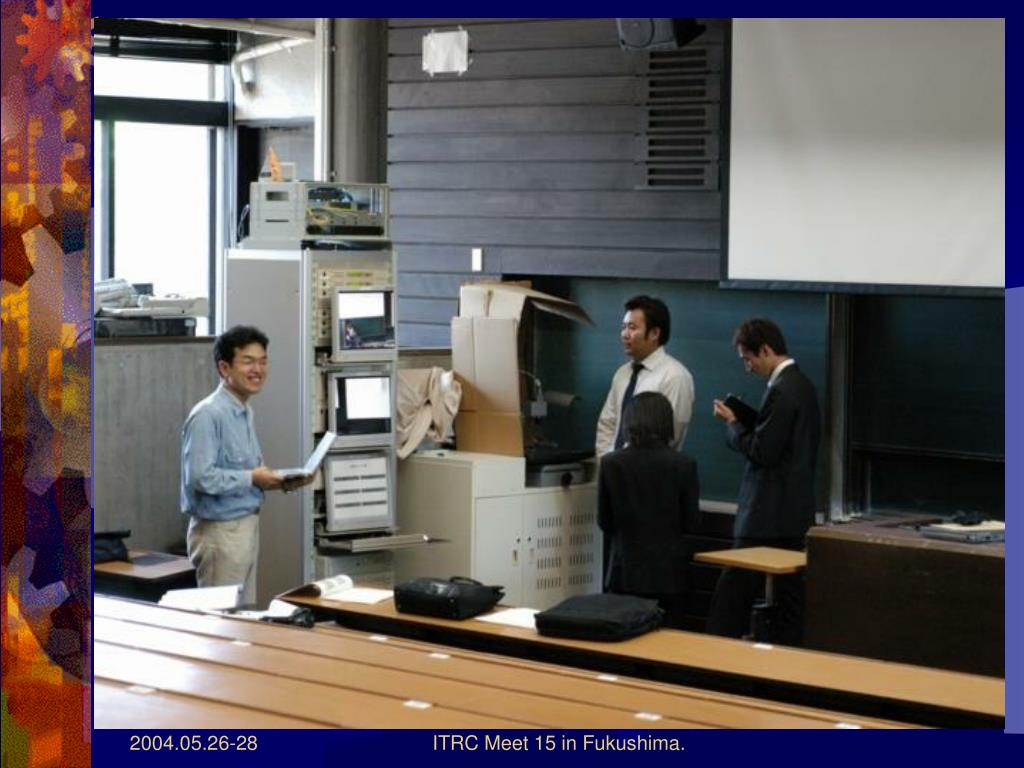

  20. ITRC Meet 15 in Fukushima.

  21. ITRC Meet 15 in Fukushima.

  22. ITRC Meet 15 in Fukushima.

  23. ITRC Meet 15 in Fukushima.

  24. ITRC Meet 15 in Fukushima.

  25. ITRC Meet 15 in Fukushima.

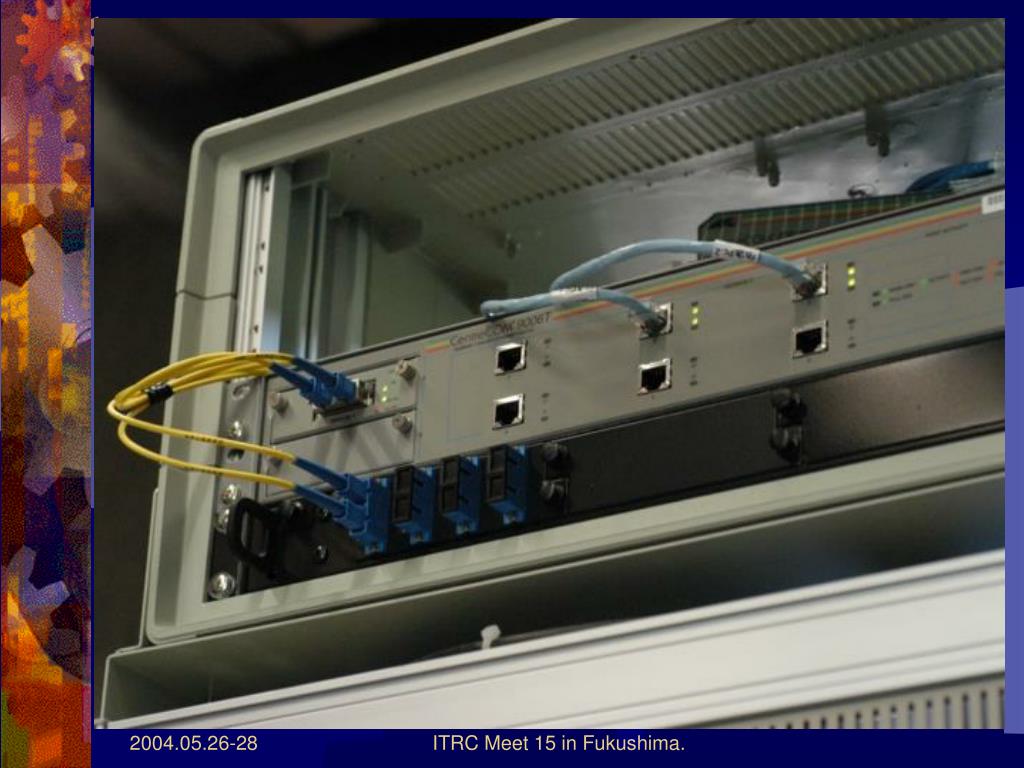

  26. ITRC Meet 15 in Fukushima.

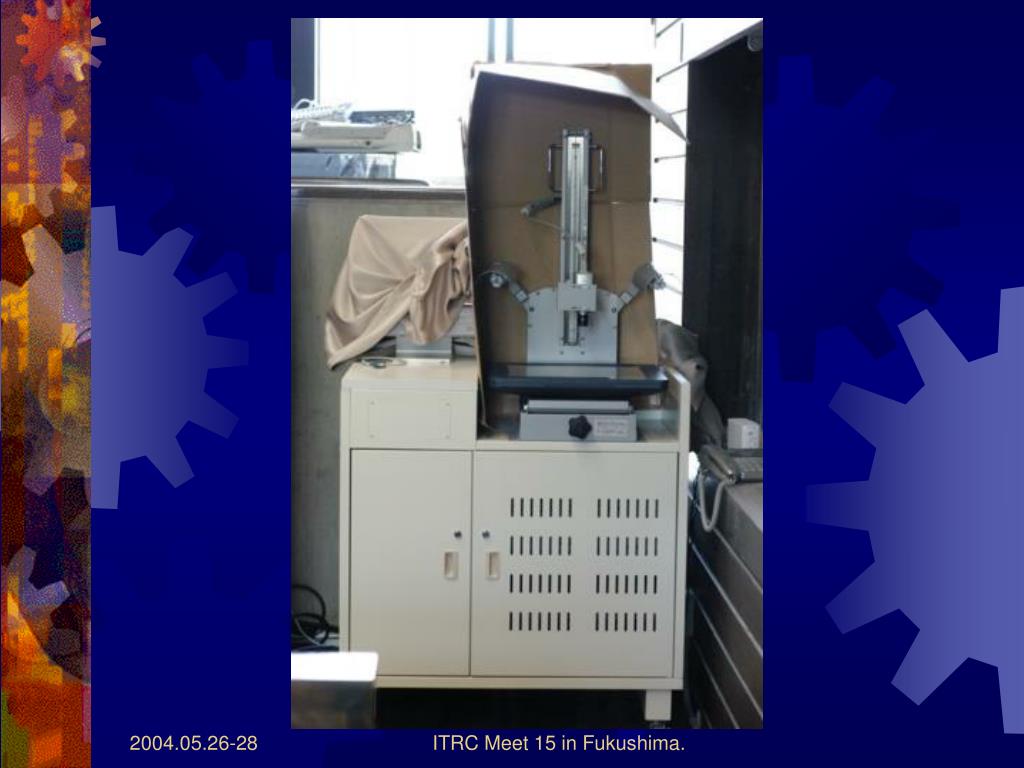

  27. ITRC Meet 15 in Fukushima.

  28. ITRC Meet 15 in Fukushima.

  29. ITRC Meet 15 in Fukushima.

  30. ITRC Meet 15 in Fukushima.

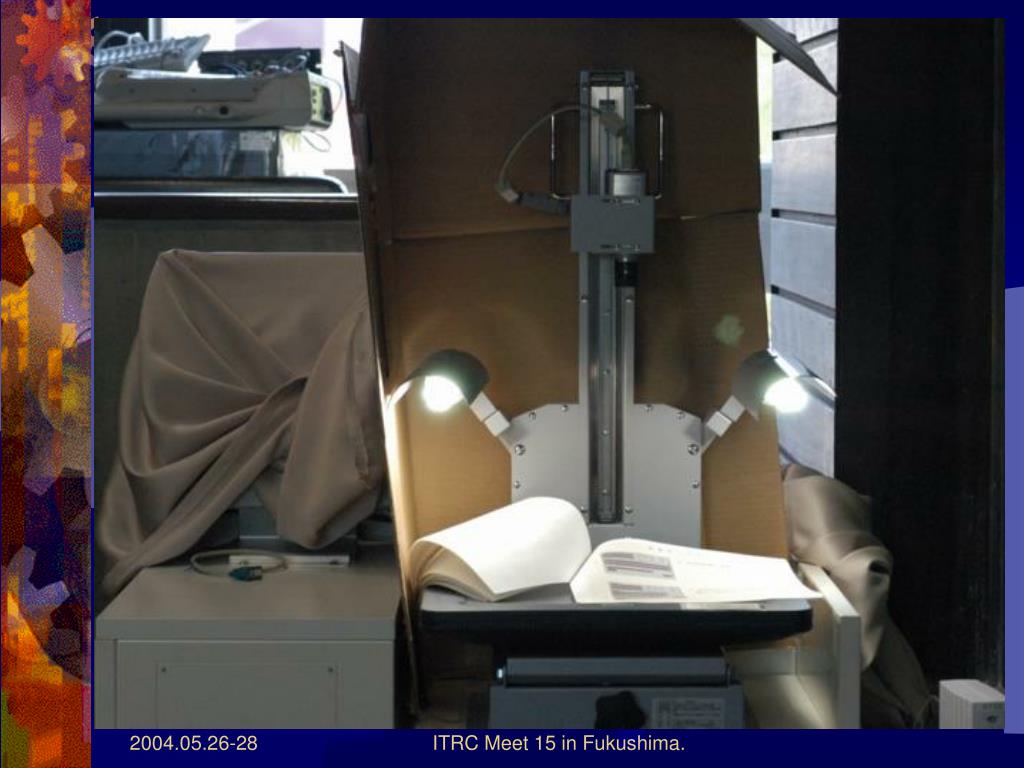

  31. ITRC Meet 15 in Fukushima.

  32. ITRC Meet 15 in Fukushima.

  33. ITRC Meet 15 in Fukushima.

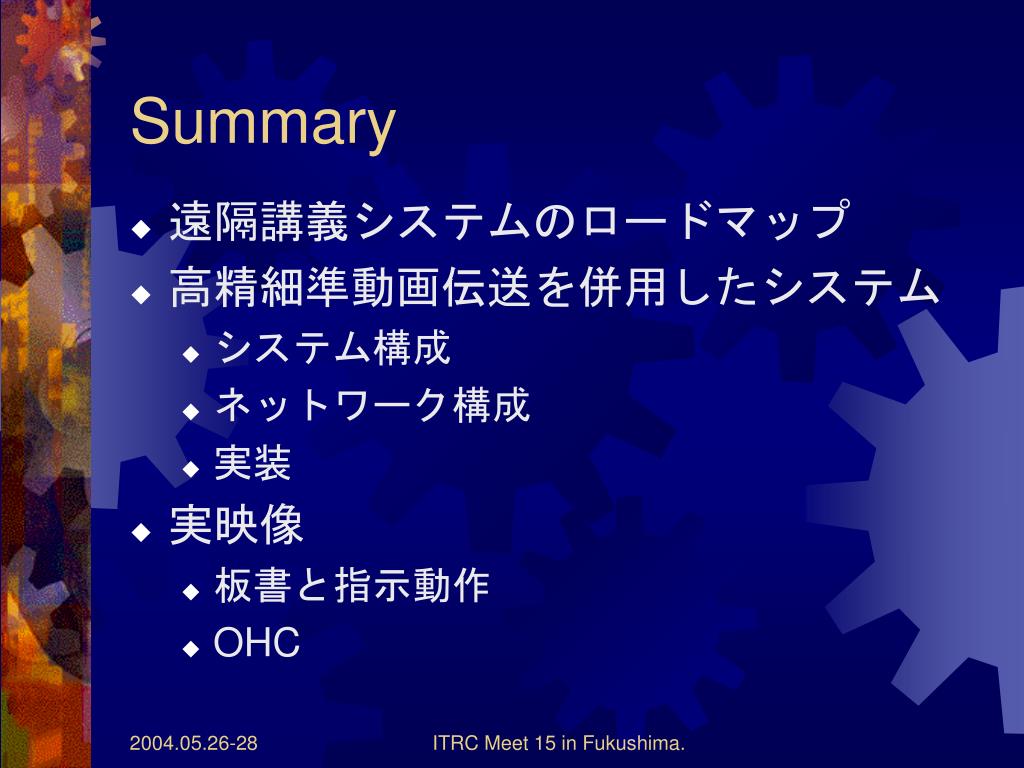

  34. Summary • 遠隔講義システムのロードマップ • 高精細準動画伝送を併用したシステム • システム構成 • ネットワーク構成 • 実装 • 実映像 • 板書と指示動作 • OHC ITRC Meet 15 in Fukushima.

  35. ITRC Meet 15 in Fukushima.

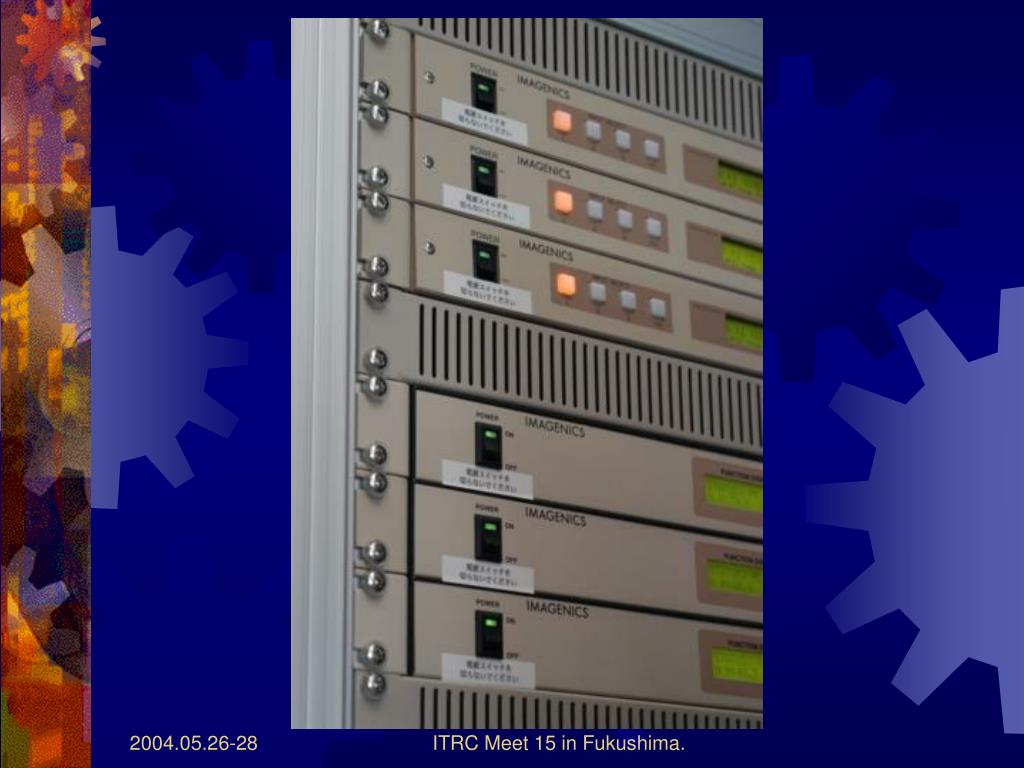

  36. ITRC Meet 15 in Fukushima.

  37. ITRC Meet 15 in Fukushima.

  38. ITRC Meet 15 in Fukushima.

  39. ITRC Meet 15 in Fukushima.
