數 位 錄 影 機 DIGITAL VIDEO RECORDER. HS-DVR041. 2002/03/19. Multiplexer DVR 特性功能. Features. ∎可接受4組攝影機輸入以及 Looping 輸出. ■可任意選擇一組聲音輸入 AV 端子或麥克風. ■本機具備4組警報輸入以及1組警報輸出. ■本機採用非 PC 架構的 LINUX 作業系統. ■本機內建 Wavelet ( 小波) 影像壓縮方式. ■本機可設定6位數密碼以及按鍵鎖定功能 ,安全又可靠.

blaze-hancock
Download Presentation

數 位 錄 影 機 DIGITAL VIDEO RECORDER

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

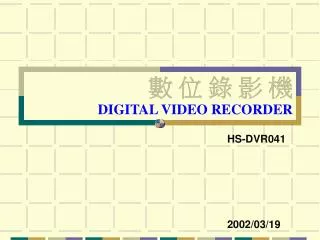

  1. 數 位 錄 影 機DIGITAL VIDEO RECORDER HS-DVR041 2002/03/19

  2. Multiplexer DVR 特性功能 • Features ∎可接受4組攝影機輸入以及Looping輸出 . ■可任意選擇一組聲音輸入AV端子或麥克風 . ■本機具備4組警報輸入以及1組警報輸出 . ■本機採用非PC架構的LINUX作業系統 . ■本機內建Wavelet (小波) 影像壓縮方式 . ■本機可設定6位數密碼以及按鍵鎖定功能 ,安全又可靠 . ■本機具備即時顯示功能 ( NTSC : 120F/Sec , PAL : 100F/Sec ) . ■具備多樣錄影功能 ( 一般錄影、循環錄影、警報錄影、 預約錄影、 位移偵測、串聯錄影 ) ■具備4組不同的錄影模式 ( Group1 ~ Group4 ) . ■本機具備超高錄影畫質 720x480 , 錄影品質分別為 Super+、Super、High+、High、Mid+、Mid、Low+、Low

  3. ■本機提供紅外線遙控器和飛梭可支援多組放影功能 ( 一般放影、快速放影、慢速放影、定格放影 ) ■本機可透過外接網路系統或透過SCSI阜外接磁碟陣列 , 進行檔案備份以及進行長時間錄影 . ■本機提供兩種快速搜尋功能 ( 時間日期搜尋、 警報記錄搜尋 ) ■本系統可同時進行錄影和回放兩項功能 , 因此系統操作 和回放時並不影響錄影功能的進行 . ■本機可透過RS232埠外接編碼器來遙控外部的旋轉台或 High Speed Dome .

  4. Specification 系 統 功 能

  5. 前 面 板 功 能 Control and Display on the Front Side 12. Time Search button–日期搜尋鍵 13. Alarm Search button–警報搜尋鍵 14. Numberic button (NO.1~9)– 1~9數字鍵 15. Quad/Sequence, 0 button–分割/跳台鍵 16. Audio PB button–聲音播放鍵 still button–定格鍵 REC button–錄影鍵 stop button–暫停鍵 Play button–播放鍵 17. Remote control signal receiver–紅外線接收器 18. Mode Indicator–功能指示燈 19. Shuttle Hold button–飛梭鎖定鍵 20. Jog and shuttle operation–飛梭 JOG dial • Power button - 電源開關 • Lock button - 鎖定鍵 • Backup PB (restore)–備用PB (恢復) • Schedule button–預約錄影鍵 • INFO button–系統資訊鍵 • Backup button–備份鍵 • PAN/TILT/ZOOM button –迴轉台遙控鍵 • Zoom button–放大鍵 • Menu button–功能選單鍵 • Cancel button–刪除鍵 • 11. Direction ( ◀▾▶▴)button –上下左右鍵

  6. Rear Panel Connector 12. RS-232 – RS-232接頭 13. AC power socket –電源 14. Power Fan –風扇 • Camera IN Connectors–攝影機影像輸入 • Video Out connectors–影像輸出 • Camera Out connector–攝影機Looping輸出 • S-VHS Out connector– S-VHS影像輸出 • Audio Out connector–聲音輸出 • Audio In connector聲音輸入 • MIC jack–麥克風輸入埠 • 75ohm Termination switch – 75ohm切換開關 • SCSI-2 connector– SCSI埠 • Alarm In/Out terminal–警報輸出輸入 • 11. RJ-45 Ethernet connect – RJ-45 網路接頭

  7. 聲音播放鍵 Remote Control 遙 控 器 備份鍵 電源開關 恢復 系統資訊鍵 放大鍵 迴轉台遙控鍵 刪除鍵 功能選單鍵 放影 警報搜尋鍵 日期搜尋鍵 錄影鍵 定格鍵 暫停鍵 快速播放鍵 隔放 預約錄影鍵 分割/跳台鍵 1~9數字鍵 燈光

  8. PIR Alarm 風扇 Internet Intranet RS-232轉接器 外接備份錄影設備

  9. Programming

  10. HS-DVR041 Recording Duration • *Super+:32, super:27, high+:22, high:19, mid+:16, mid:13, low+:10, low:7 • 60f/s : 15f/s per channel, 48f/s: 12f/s per ch, 40f/s: 10f/s per ch, 32f/s: 8f/s per ch, • 24f/s: 6f/s per ch, 20f/s: 5f/s per ch, 16f/s: 4f/s per ch, 12f/s: 3f/s per ch, 8f/s: 2f/s per ch • 4f/s: 1f/s per ch • * Unit: Hour [example : 8.7hour => 8hour 42minute(0.7x60), 10.3hour=> 10hour 18m(0.3x60)]

  11. 應用範例 • 便利超商 • 無人銀行 • ATM自動提款機系統 • 銀行櫃台閉錄監視系統 • 公司行號 , 工廠 • 社區大樓 , 商業大樓 • 幼稚園 , 安親班 • 彈藥庫,槍械室,營區 • 水庫 , 水門 • 道路監控 • 監獄 • 核電廠 • 港口 , 機場 • CASINO • 收費站 • 學校

  12. 系統設定 便利超商案 ∎HS-DVR041可選配一個HDD或兩個 ∎錄影時間為一週循環錄影(七天) ∎60GB 設在1 F/S Quality 設在Super ∎120GB設在2 F/S Quality 設在super 系統清單 項 目 數 量 單 價 小 計 HS-DVR041 1 HS-CM146 1 1/3“ SHARP D3 DOME 4

  13. 系統設定 ATM自動提款機案(無人銀行) ∎攝影機設在無人銀行內,各角落 ∎錄影品質設為 SUPPER 1F/Sec ∎錄影模式設為 MOTION 錄影 ∎內建60GBx2 錄影時間為 308h/31天 ∎內建80GBx2 錄影時間為 410h/41天 ∎可外接 Disk Array 延長錄影時間 ∎可上網搜尋 系統清單 項 目 數 量 單 價 小 計 HS-DVR041 1 DISK ARRAY / PIR(MOTION) 1或多 1/3“ SHARP D3 DOME 4

  14. ATM自動款機案 系統設定 ∎ HS-DVR041 連接 4台 ATM ∎ 錄影品質設為 SUPPER 1F/Sec ∎ 錄影模式設為 Motion 錄影 ∎ 內建60GBx2 錄影時間為 308h/31天 ∎ 內建80GBx2 錄影時間為 410h/41天 ∎ 可上網搜尋 系統清單 項 目 數 量 單 價 小 計 HS-DVR041 1 1/3“ 彩色攝影機 4

  15. 大樓保安系統 系統設定 ∎ HS-DVR041可搭配1- 4個CQ54四分割 ∎ 錄影品質設為 SUPPER 1F/Sec ∎ 錄影模式設為一般,預約Motion錄影 ∎ 以一般錄影為例 內建60GBx1 錄影時間為 15天 內建60GBx2 錄影時間為 31天 內建80GBx1 錄影時間為 20天 內建80GBx2 錄影時間為 41天 ∎ Quad警報觸發時,可變為單畫面錄影 系統清單 項 目 數 量 單 價 小 計 HS-DVR041 1 HS-CM216 4 HS-CQ54 1~4 HS-CCD 4~16

  16. 公司行號工廠 系統設定 ∎ HS-DVR041可搭配四分割器 ∎ 錄影模式設為一般,預約Motion錄影 ∎ 以一般錄影 週一~週五8:00~20:00預約錄影SUPER 1F/sec 週六~週日設定為Motion錄影SUPER 2F/sec 內建60GBx1 錄影時間為 10天 內建60GBx2 錄影時間為 20天 ∎ Quad警報觸發時,可變為單畫面錄影 ∎ 可透過網路來了解公司工廠的狀況 系統清單 項 目 數 量 單 價 小 計 HS-DVR041 1 HS-CM146 1 HS-CQ54 1~4 HS-CCD

  17. 銀行系統 系統設定 ∎ HS-DVR041搭配磁碟陣列 ∎ 錄影模式設可為一般,配合Alarm ∎ 以預約錄影週一~週五8:00~20:00 SUPER+ 10F/sec ∎ 內建100GB+外部磁碟陣列 800GB x 4 =3400GB 錄影時間可達3.4個月 項 目 數 量 單 價 小 計 HS-DVR041 1 系 統 清 單 HS-CM146 1 磁碟陣列32組x100GB 1~4 HS-CCD 4 麥克風 1

  18. DVR搭配16壓縮架構 系統設定 ∎ HS-DVR041搭配HS-CMP163 ∎ 16-CH REAL-TIME DISPLAY ∎ 可搭配一個HDD或兩個 ∎ 錄影時間為一週循環錄影(七天) ∎ 60GB 設在1 F/S Quality 設在Super ∎ 120GB設在2 F/S Quality 設在super 項 目 數 量 單 價 小 計 HS-DVR041 1 系 統 清 單 HS-CM146 4 HS-CMP163 1 HS-CM216 1 S-82 & 複控器 1

  19. THANK YOU !!
