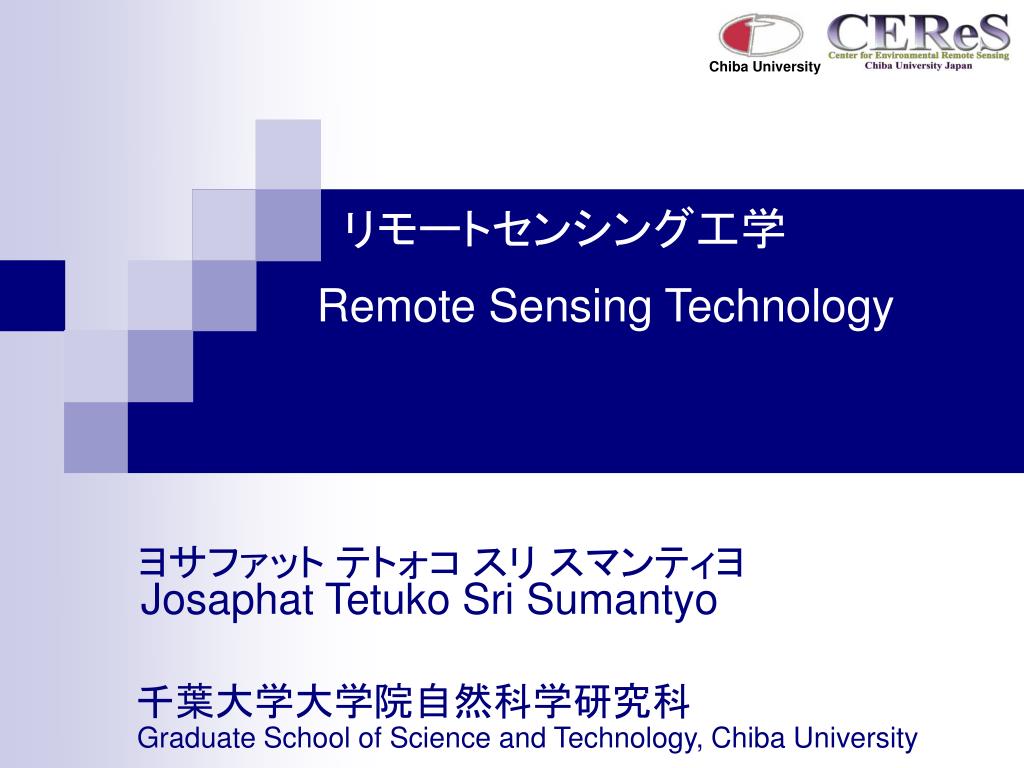

  1. Chiba University リモートセンシング工学 Remote Sensing Technology ヨサファット テトォコ スリ スマンティヨ Josaphat Tetuko Sri Sumantyo 千葉大学大学院自然科学研究科 Graduate School of Science and Technology, Chiba University

  2. 講義日程・教室 日程：水曜日５コマ（１６：００～１７：３０）計１５回 教室：環境リモートセンシング研究棟１Ｆ　５０２号講義室 授業形式：講義（1２回）＋演習（3回）＋レポート

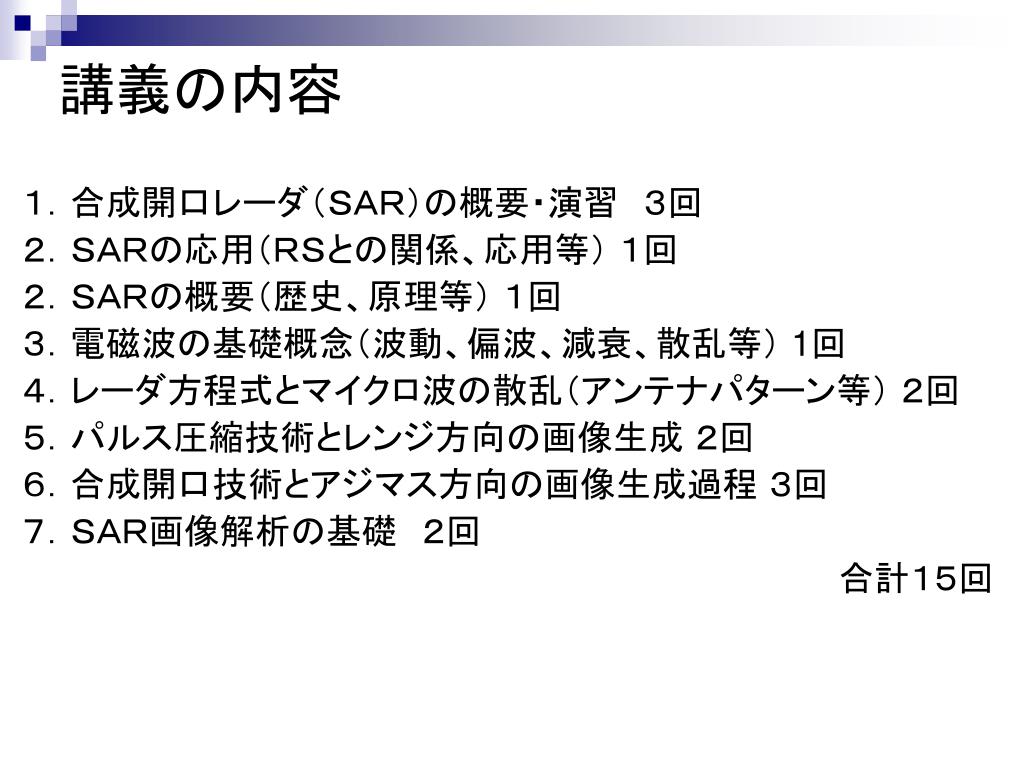

  3. 講義の内容 １．合成開口レーダ（ＳＡＲ）の概要・演習　３回 ２．ＳＡＲの応用（ＲＳとの関係、応用等） １回 ２．ＳＡＲの概要（歴史、原理等） １回 ３．電磁波の基礎概念（波動、偏波、減衰、散乱等） 1回 ４．レーダ方程式とマイクロ波の散乱（アンテナパターン等） ２回 ５．パルス圧縮技術とレンジ方向の画像生成 ２回 ６．合成開口技術とアジマス方向の画像生成過程 ３回 ７．ＳＡＲ画像解析の基礎　２回 合計１５回

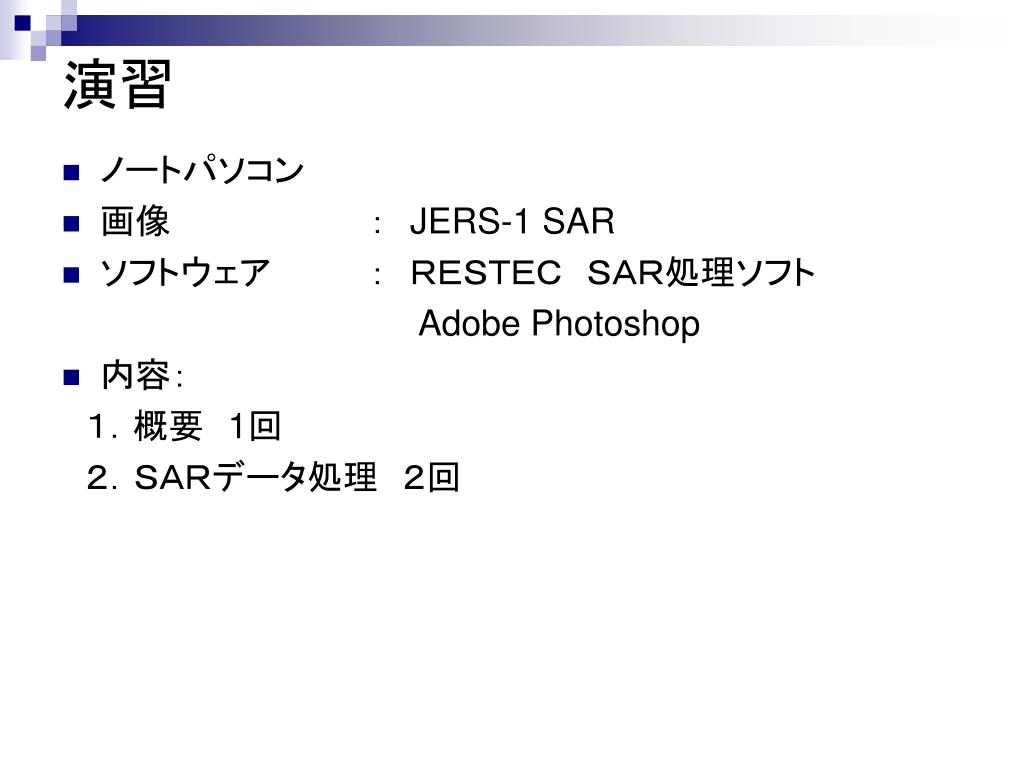

  4. 演習 • ノートパソコン • 画像　　　　　 ：　JERS-1 SAR • ソフトウェア　 ：　ＲＥＳＴＥＣ　ＳＡＲ処理ソフト Adobe Photoshop • 内容： 　１．概要　1回 　２．ＳＡＲデータ処理　２回

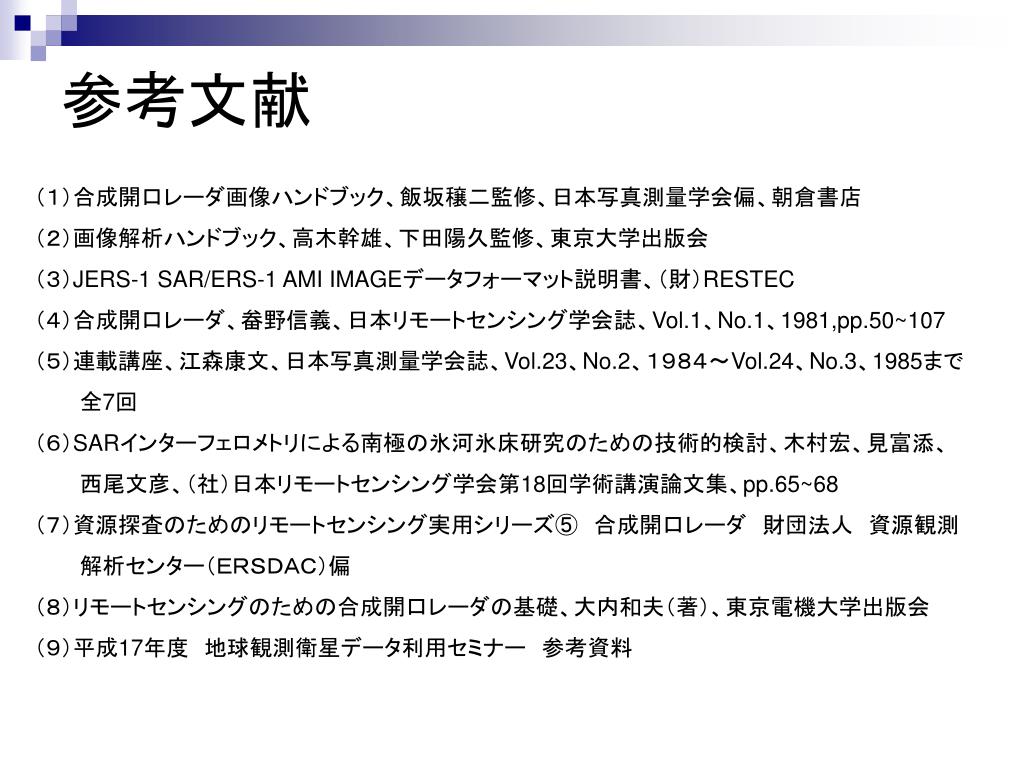

  5. 参考文献 （１）合成開口レーダ画像ハンドブック、飯坂穣二監修、日本写真測量学会偏、朝倉書店 （２）画像解析ハンドブック、高木幹雄、下田陽久監修、東京大学出版会 （３）JERS-1 SAR/ERS-1 AMI IMAGEデータフォーマット説明書、（財）RESTEC （４）合成開口レーダ、畚野信義、日本リモートセンシング学会誌、Vol.1、No.1、1981,pp.50~107 （５）連載講座、江森康文、日本写真測量学会誌、Vol.23、No.2、１９８４～Vol.24、No.3、1985まで 　　　全7回 （６）SARインターフェロメトリによる南極の氷河氷床研究のための技術的検討、木村宏、見富添、　　 　　　西尾文彦、（社）日本リモートセンシング学会第18回学術講演論文集、pp.65~68 （７）資源探査のためのリモートセンシング実用シリーズ⑤　合成開口レーダ　財団法人　資源観測 　　　解析センター（ＥＲＳＤＡＣ）偏 （８）リモートセンシングのための合成開口レーダの基礎、大内和夫（著）、東京電機大学出版会 （９）平成17年度　地球観測衛星データ利用セミナー　参考資料

  6. 価格: ￥4,515 （税込） 価格:￥16,675 （税込） 参考文献 価格:￥12,659 （税込）

  7. 参考文献 Price:$210.00 Price:$109.71

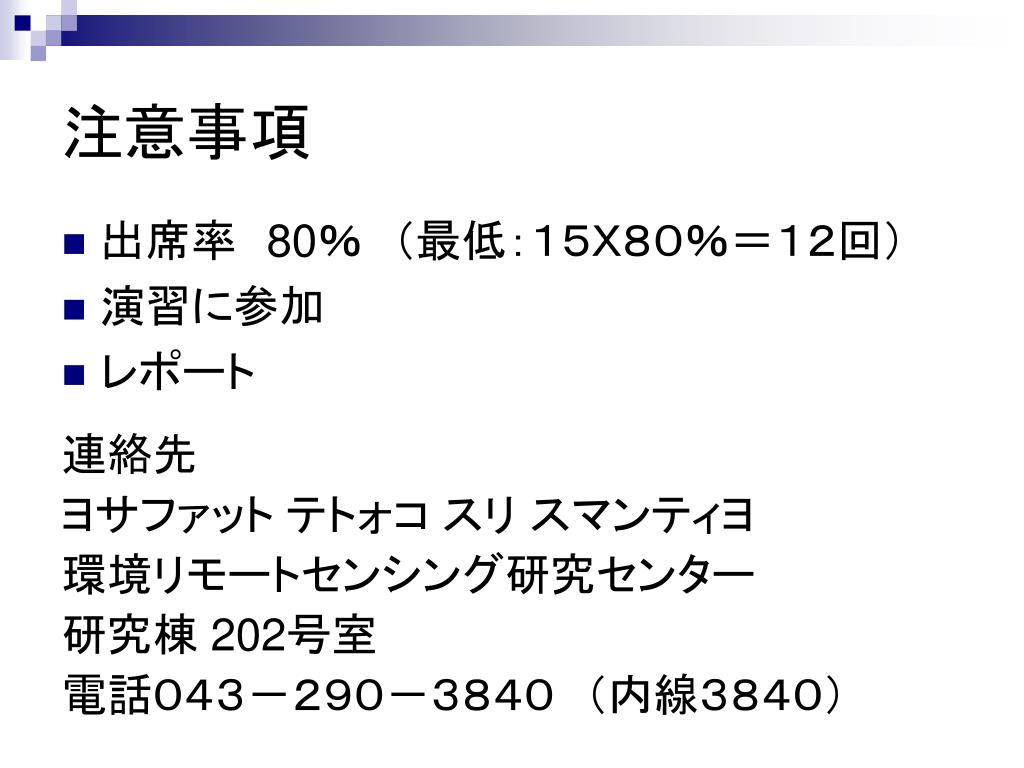

  8. 注意事項 • 出席率　80％　（最低：１５Ｘ８０％＝１２回） • 演習に参加 • レポート 連絡先 ヨサファット テトォコ スリ スマンティヨ 環境リモートセンシング研究センター　 研究棟 202号室　 電話０４３－２９０－３８４０　（内線３８４０）

  9. １．イントロダクション １．１．ＳＡＲとその定義 ＳＡＲ（Ｓｙｎｔｈｅｔｉｃ　Ａｐｅｒｔｕｒｅ　Ｒａｄａｒ） 衛星自身がマイクロ波を照射しその 　　　　　　後方散乱を受信・画像化するセンサ ＳＡＲの利点は？ 全天候性（観測時の天候に左右されない） 　　　　昼夜観測が可能（アクティブセンサ、太陽光不要） 　　　　コヒーレント性（位相のそろい具合）が高い→ＩｎＳＡＲへの応用 　　　　偏波特性→ポラリメトリ ＳＡＲの欠点は？ 　　　　マイクロ波後方散乱画像の解釈の複雑性 　　　　　　（光学センサとは全く異なる見え方） 　　　　Side lookingによる画像のゆがみ、倒れ込み • 　マイクロ波センサ • 　アクティブセンサ • 　映像レーダ

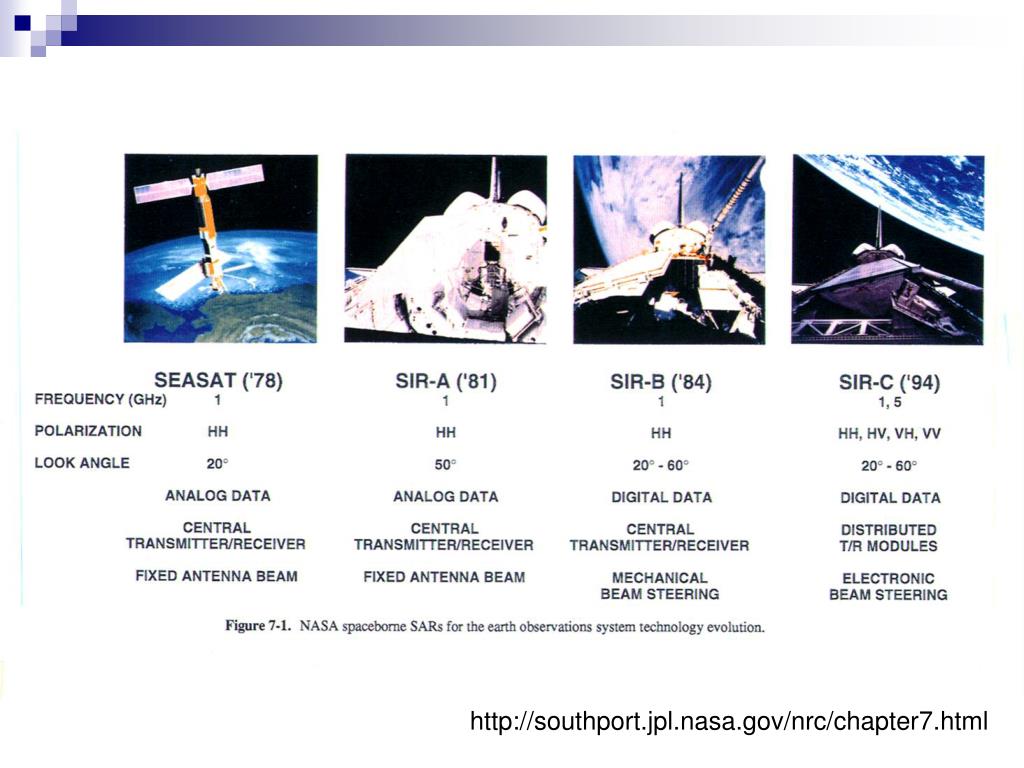

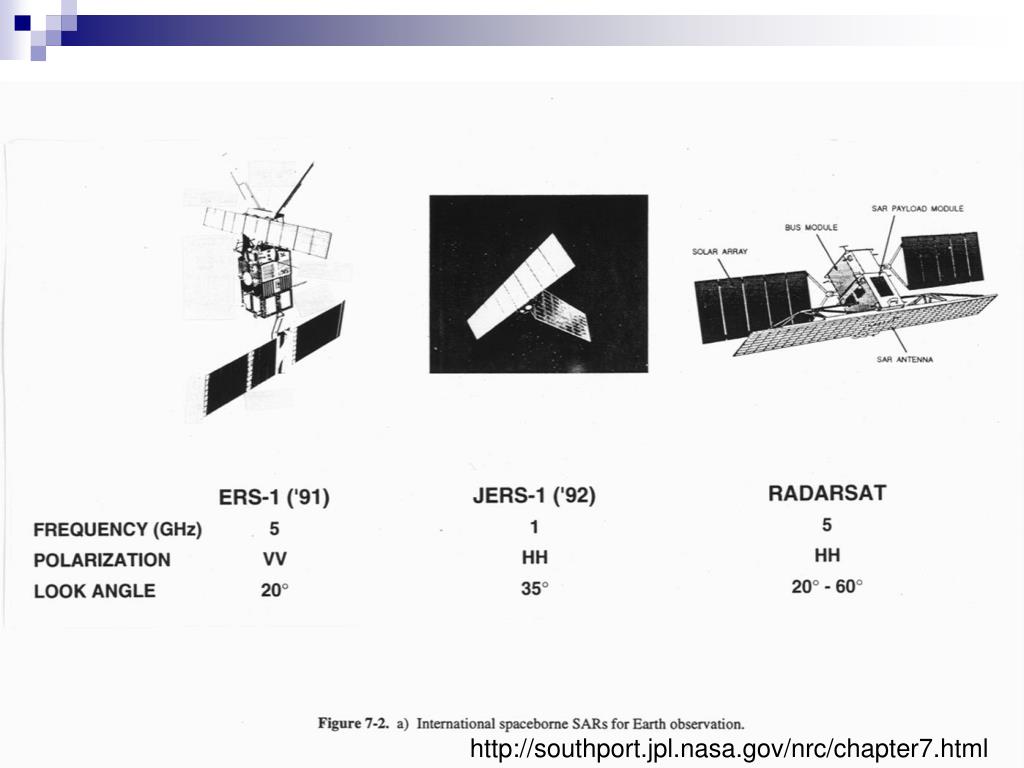

  10. http://southport.jpl.nasa.gov/nrc/chapter7.html

  11. http://southport.jpl.nasa.gov/nrc/chapter7.html

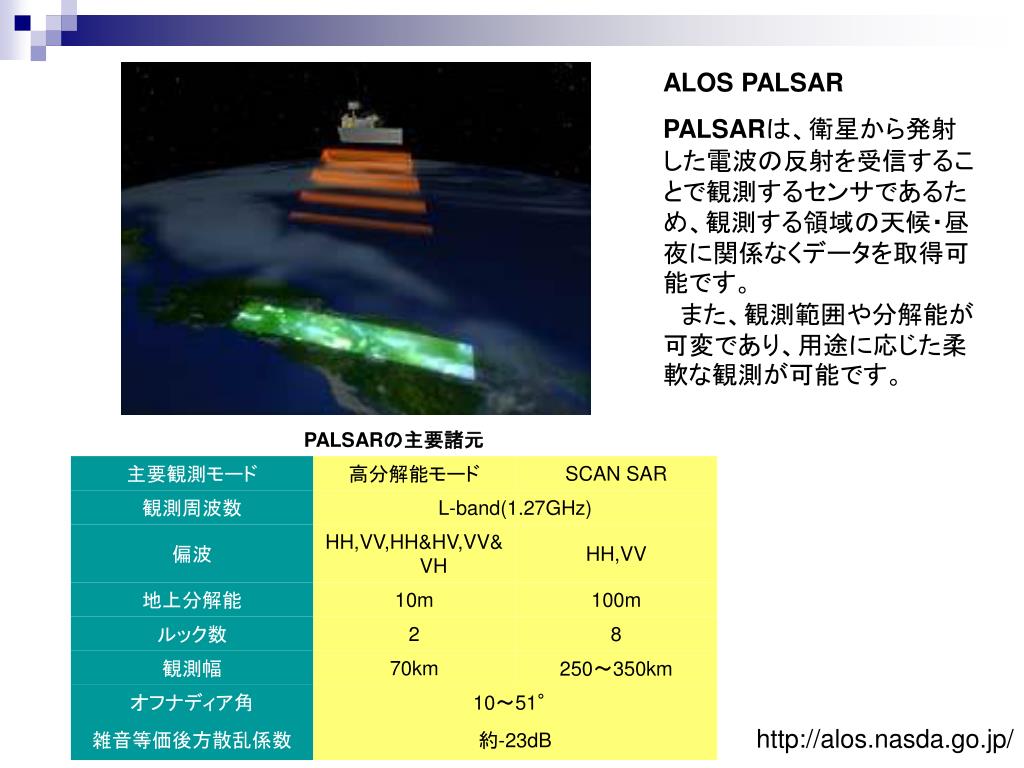

  12. ALOS PALSAR PALSARは、衛星から発射した電波の反射を受信することで観測するセンサであるため、観測する領域の天候・昼夜に関係なくデータを取得可能です。　また、観測範囲や分解能が可変であり、用途に応じた柔軟な観測が可能です。 http://alos.nasda.go.jp/

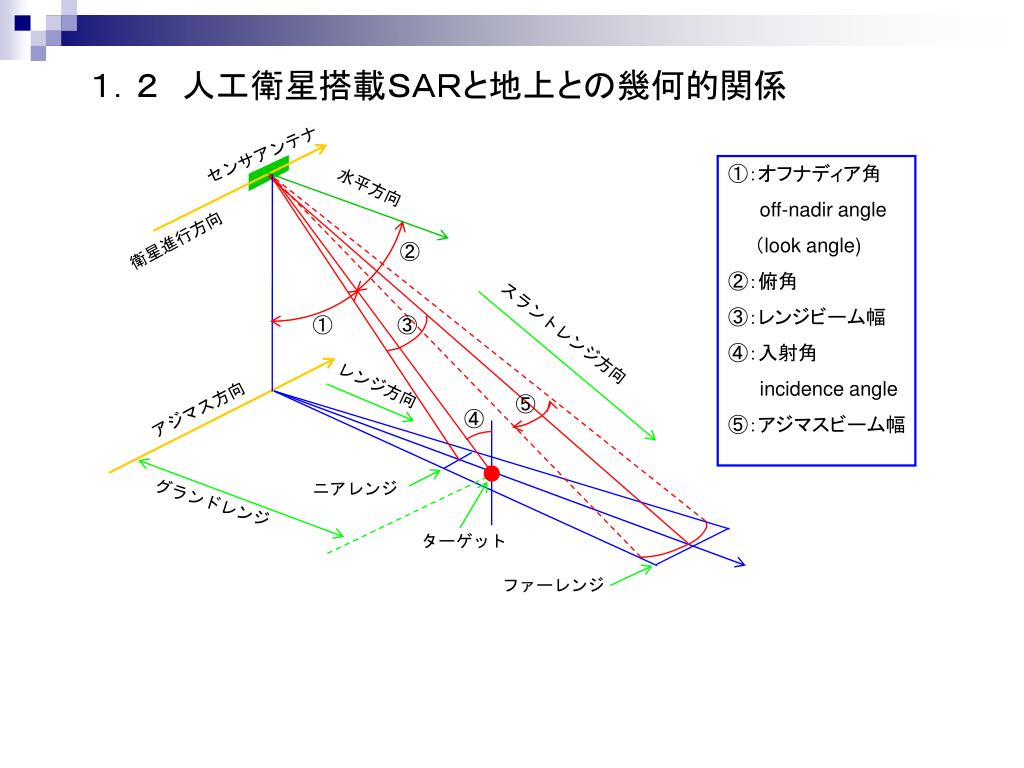

  13. １．２　人工衛星搭載ＳＡＲと地上との幾何的関係１．２　人工衛星搭載ＳＡＲと地上との幾何的関係 センサアンテナ ①：オフナディア角 off-nadir angle 　　（look angle) ②：俯角 ③：レンジビーム幅 ④：入射角 incidence angle ⑤：アジマスビーム幅 水平方向 衛星進行方向 ② ① ③ スラントレンジ方向 レンジ方向 ⑤ アジマス方向 ④ ニアレンジ グランドレンジ ターゲット ファーレンジ

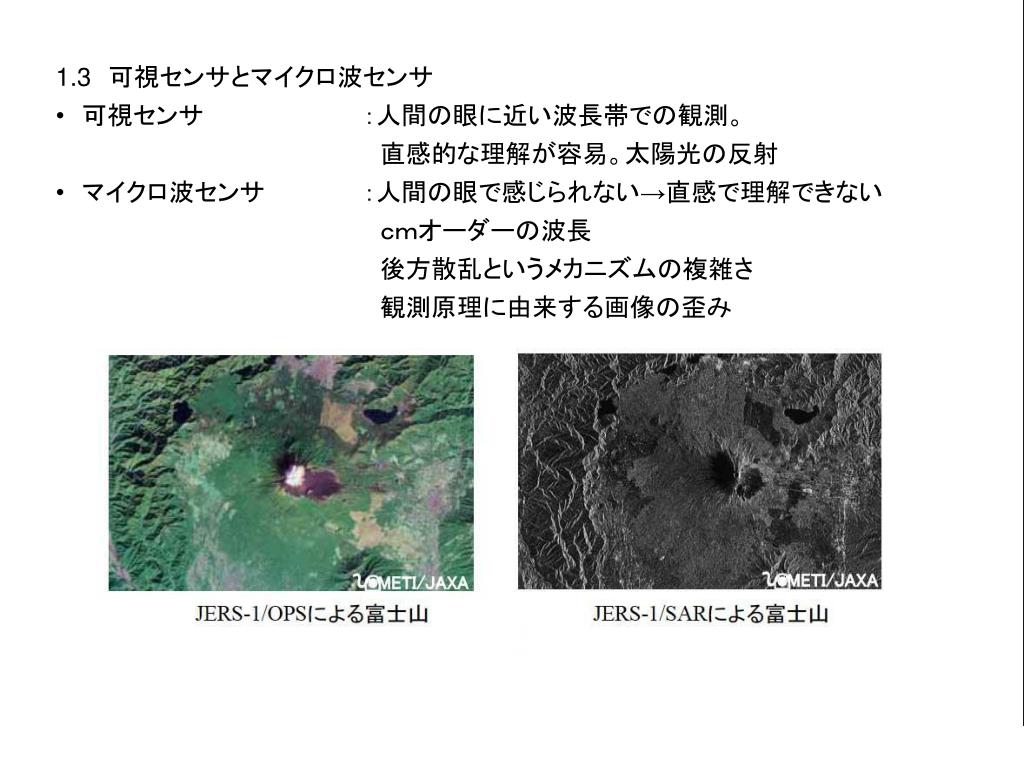

  14. 1.3　可視センサとマイクロ波センサ • 　可視センサ　 ：人間の眼に近い波長帯での観測。 • 　　　　　　　　　　　　　　　　　　　直感的な理解が容易。太陽光の反射 • 　マイクロ波センサ ：人間の眼で感じられない→直感で理解できない • 　　　　　　　　　　　　　　　　　　　ｃｍオーダーの波長 • 　　　　　　　　　　　　　　　　　　　後方散乱というメカニズムの複雑さ • 　　　　　　　　　　　　　　　　　　　観測原理に由来する画像の歪み

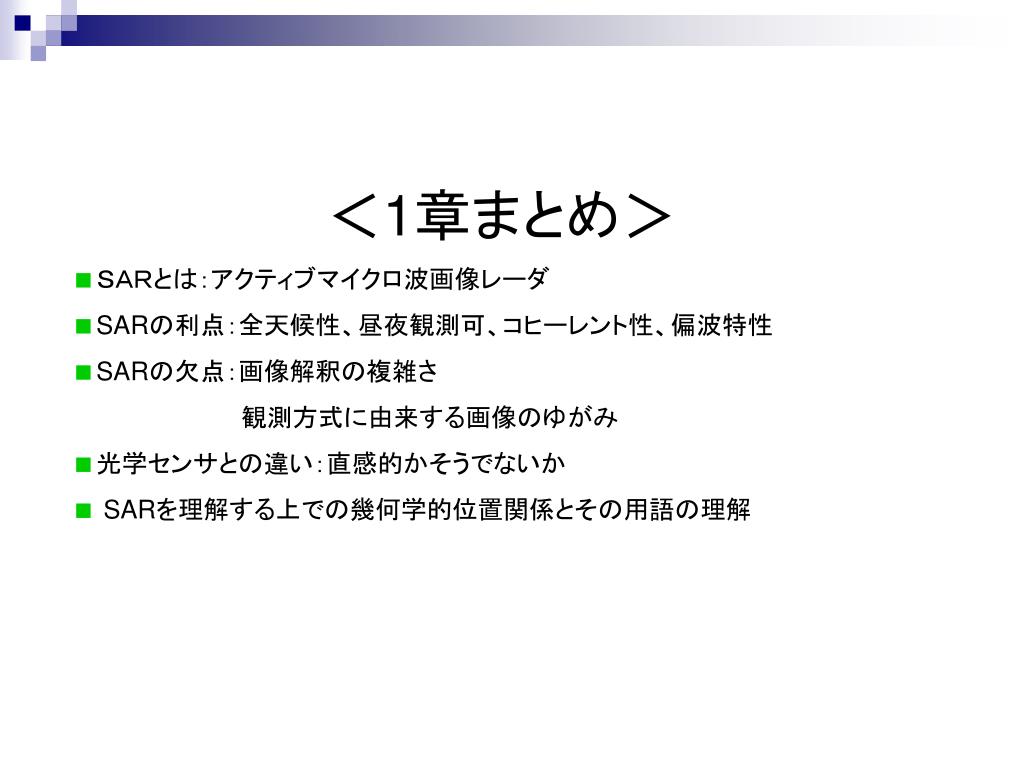

  15. ＜1章まとめ＞ ＳＡＲとは：アクティブマイクロ波画像レーダ SARの利点：全天候性、昼夜観測可、コヒーレント性、偏波特性 SARの欠点：画像解釈の複雑さ 　　　　　　　　　　観測方式に由来する画像のゆがみ 光学センサとの違い：直感的かそうでないか SARを理解する上での幾何学的位置関係とその用語の理解

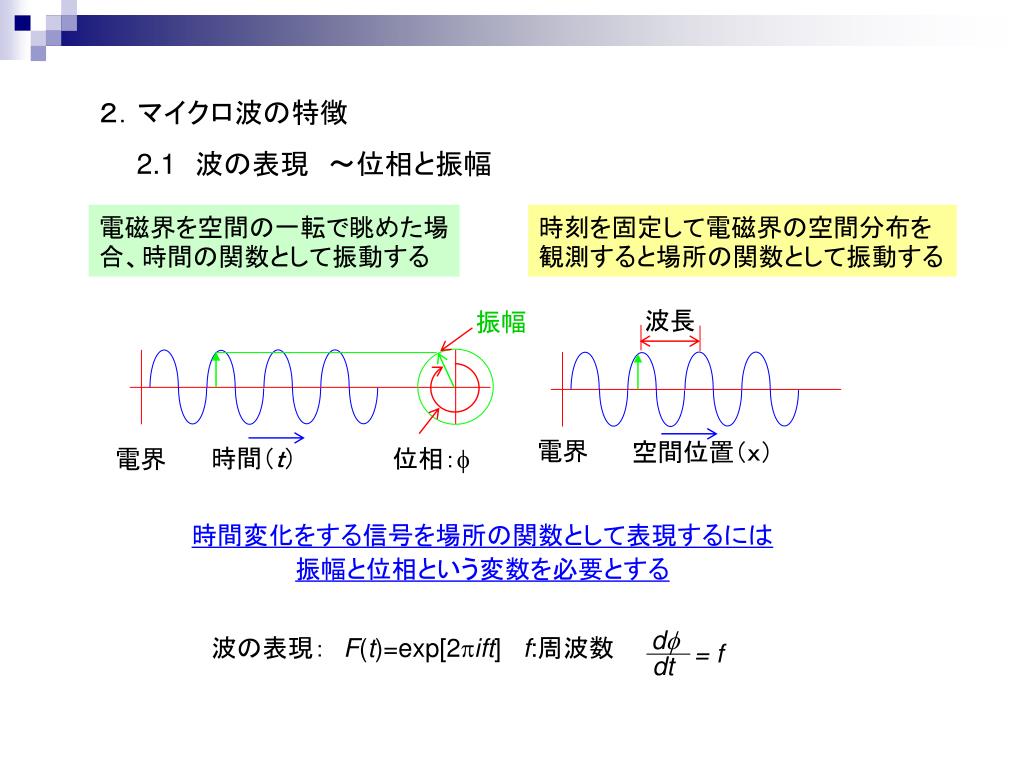

  16. ２．マイクロ波の特徴 2.1　波の表現　～位相と振幅 電磁界を空間の一転で眺めた場合、時間の関数として振動する 時刻を固定して電磁界の空間分布を観測すると場所の関数として振動する 波長 振幅 電界 空間位置（ｘ） 時間（ｔ） 位相：f 電界 時間変化をする信号を場所の関数として表現するには 振幅と位相という変数を必要とする df 波の表現：　F(t)=exp[2pift] f:周波数　　 = f dt

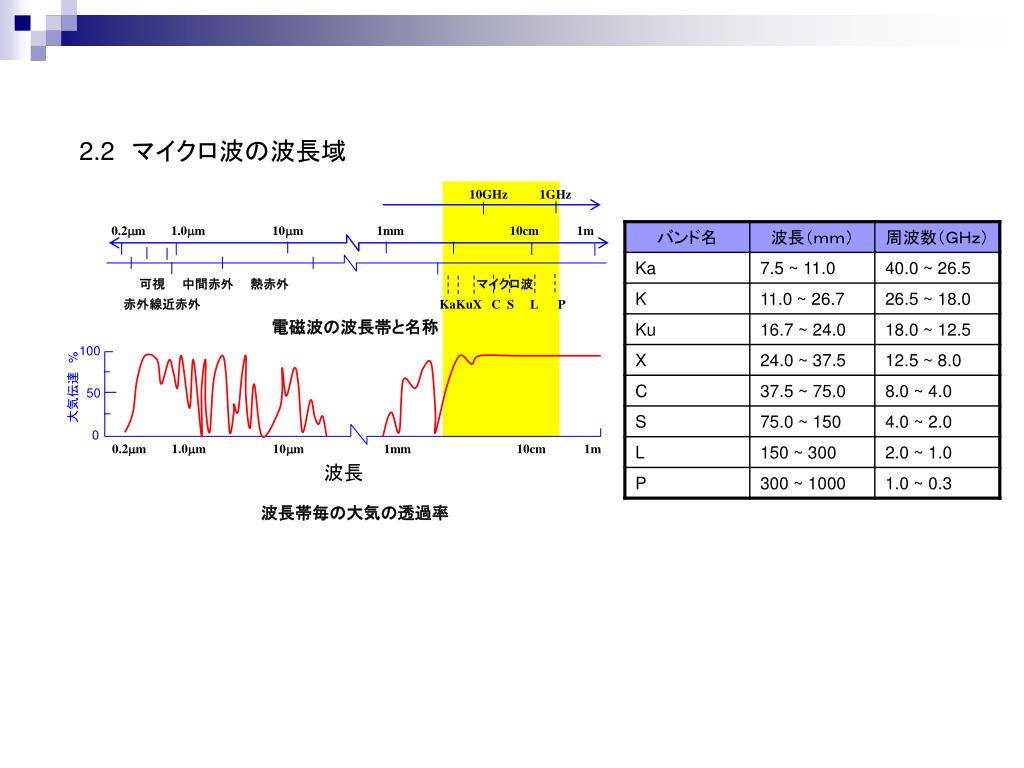

  17. 2.2　マイクロ波の波長域 10GHz 1GHz 0.2mm 1.0mm 10mm 1mm 10cm 1m 可視　　中間赤外　　熱赤外　　　　　　　　　　　　　　　　　　　　　　マイクロ波 赤外線近赤外　　　　　　　　　　　　　　　　　　　　　　　　　　　　KaKuX C S L P 電磁波の波長帯と名称 100 大気伝達　% 50 0 0.2mm 1.0mm 10mm 1mm 10cm 1m 波長 波長帯毎の大気の透過率

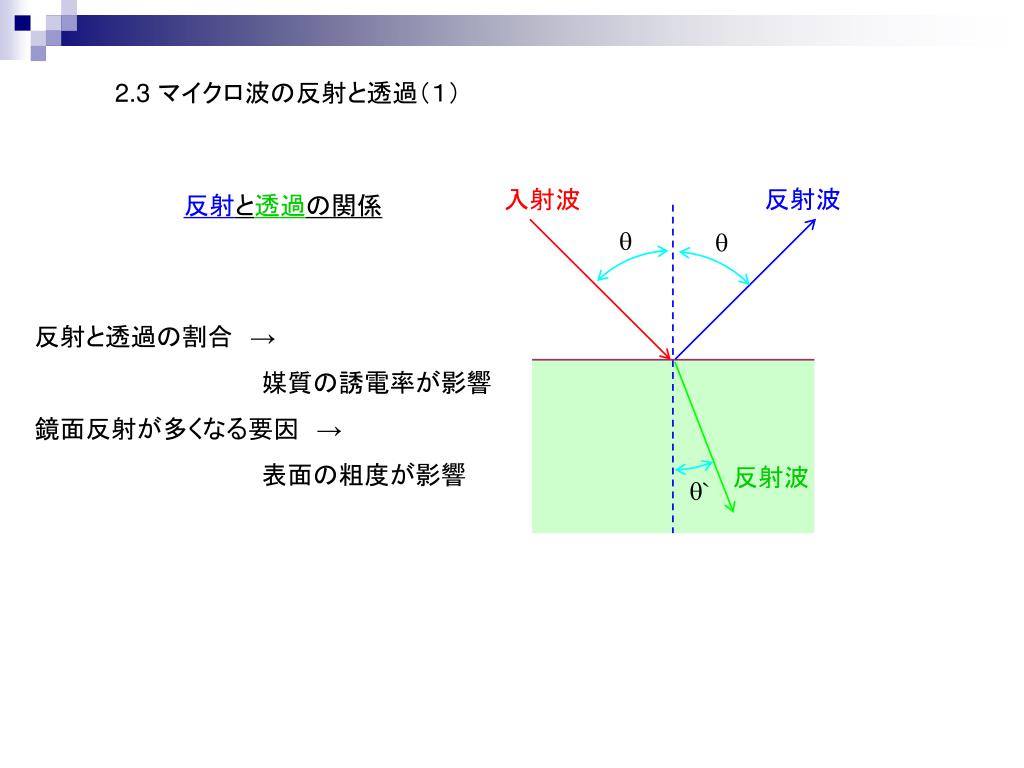

  18. 2.3 マイクロ波の反射と透過（１） 反射波 入射波 反射と透過の関係 q q 反射と透過の割合　→　 媒質の誘電率が影響 鏡面反射が多くなる要因　→　 表面の粗度が影響 反射波 q`

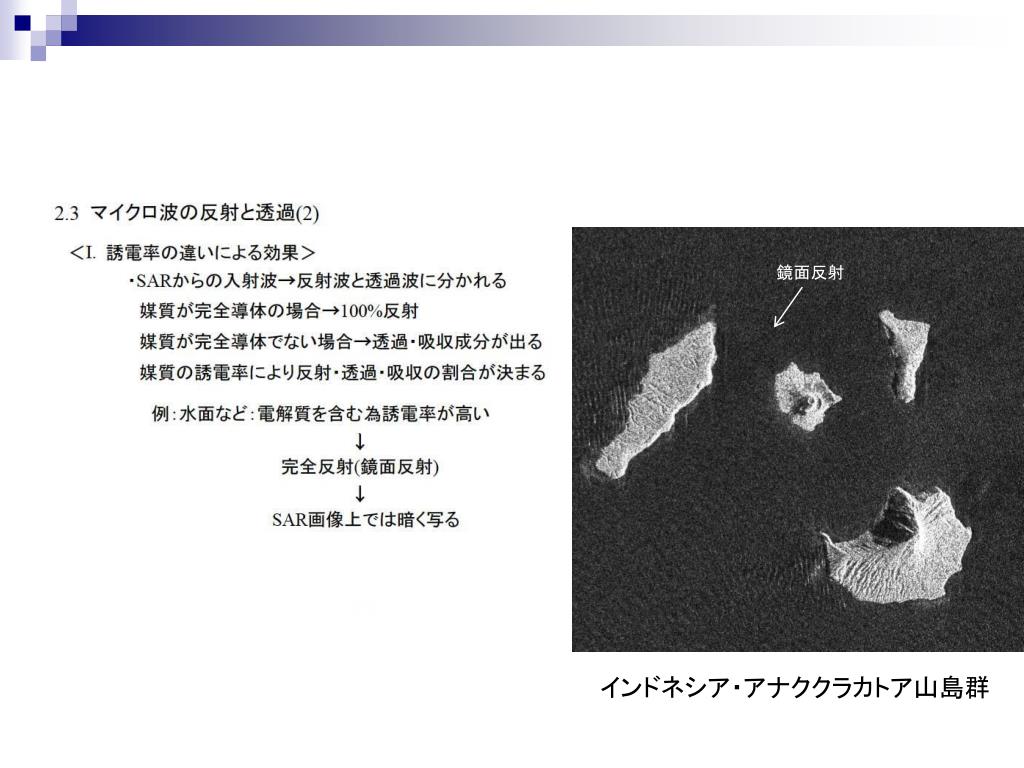

  19. 鏡面反射 インドネシア・アナククラカトア山島群

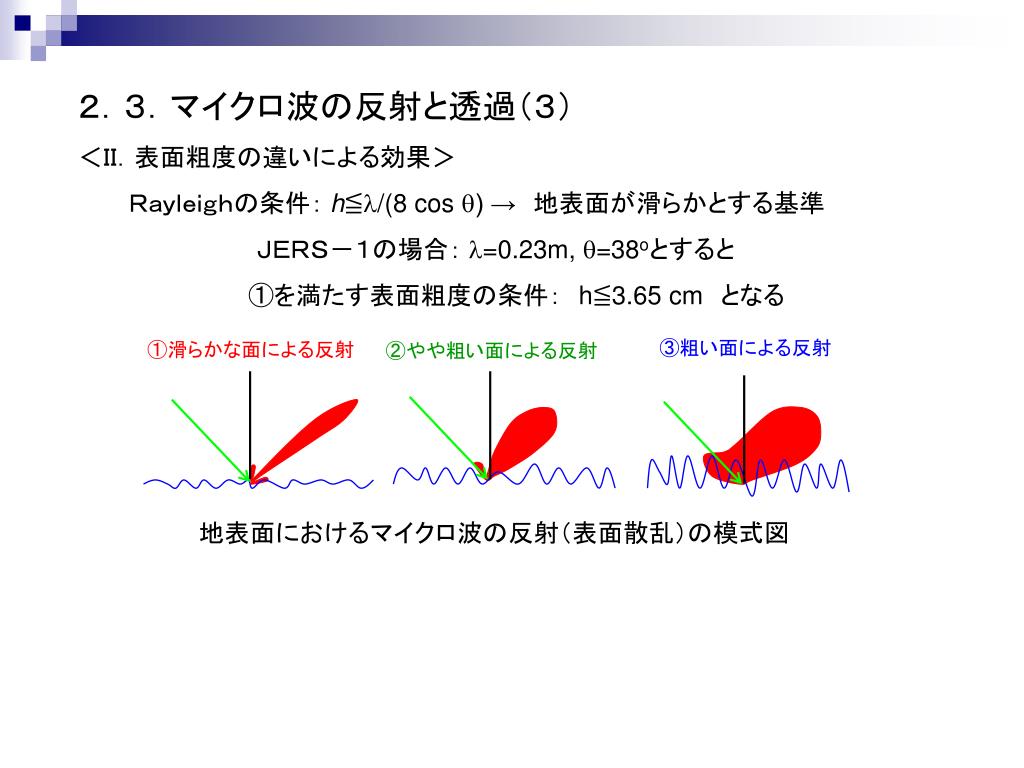

  20. ２．３．マイクロ波の反射と透過（３） ＜ＩＩ．表面粗度の違いによる効果＞ 　　　Ｒａｙｌｅｉｇｈの条件： h≦l/(8 cos q) →　地表面が滑らかとする基準 　　　　　　　　ＪＥＲＳ－１の場合： l=0.23m, q=38oとすると 　　　　　　　　　　①を満たす表面粗度の条件：　h≦3.65 cm　となる ③粗い面による反射 ①滑らかな面による反射 ②やや粗い面による反射 地表面におけるマイクロ波の反射（表面散乱）の模式図

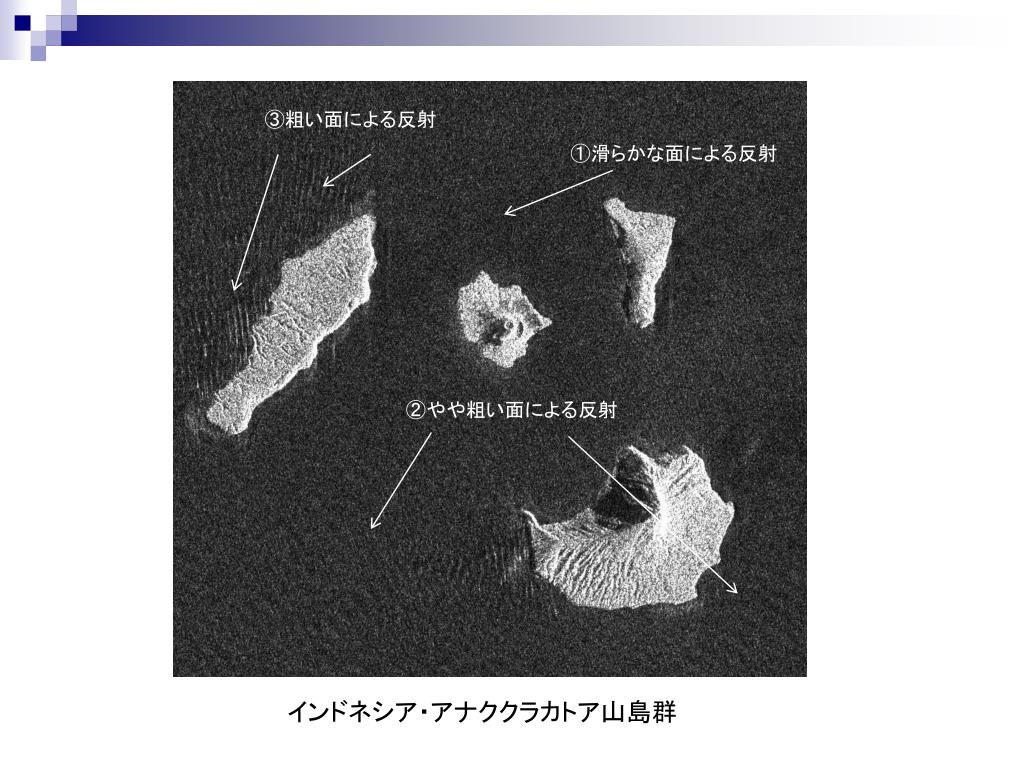

  21. ③粗い面による反射 ①滑らかな面による反射 ②やや粗い面による反射 インドネシア・アナククラカトア山島群

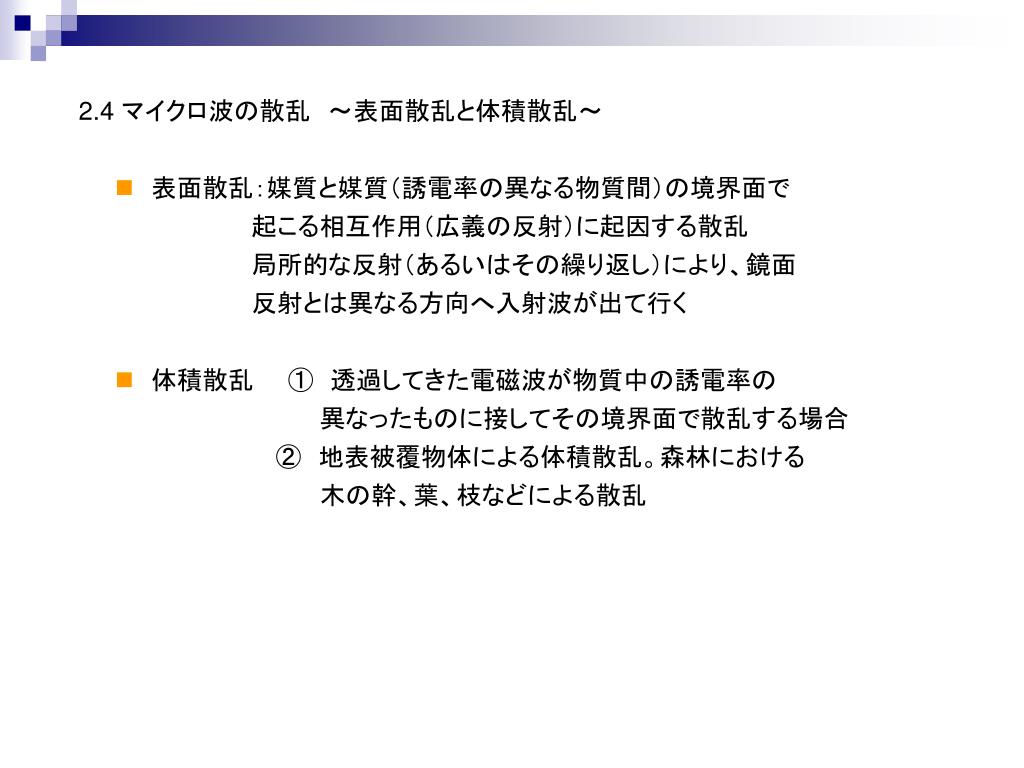

  22. 2.4 マイクロ波の散乱　～表面散乱と体積散乱～ • 　表面散乱：媒質と媒質（誘電率の異なる物質間）の境界面で • 　　　　　　　　起こる相互作用（広義の反射）に起因する散乱 • 　　　　　　　　局所的な反射（あるいはその繰り返し）により、鏡面 • 　　　　　　　　反射とは異なる方向へ入射波が出て行く • 　体積散乱　　①　透過してきた電磁波が物質中の誘電率の • 　　　　　　　　　　　　異なったものに接してその境界面で散乱する場合 • 　　　　　　　　　 ②　地表被覆物体による体積散乱。森林における • 　　　　　　　　　　　　木の幹、葉、枝などによる散乱

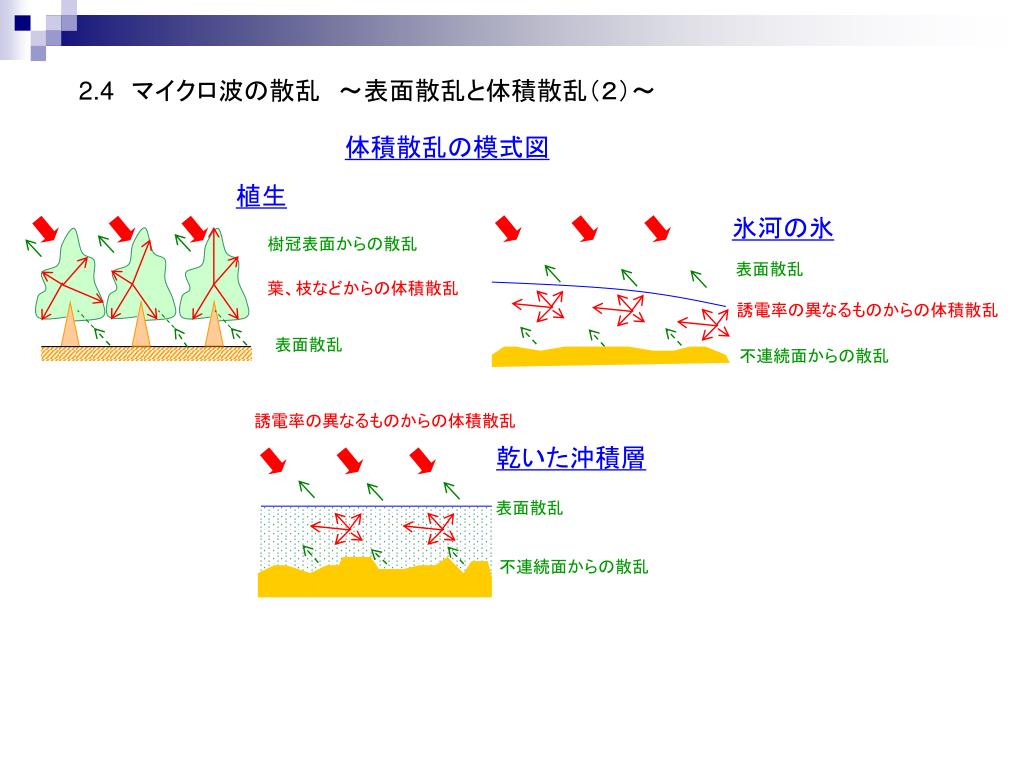

  23. 氷河の氷 表面散乱 誘電率の異なるものからの体積散乱 不連続面からの散乱 乾いた沖積層 表面散乱 不連続面からの散乱 2.4　マイクロ波の散乱　～表面散乱と体積散乱（２）～ 体積散乱の模式図 植生 樹冠表面からの散乱 葉、枝などからの体積散乱 表面散乱 誘電率の異なるものからの体積散乱

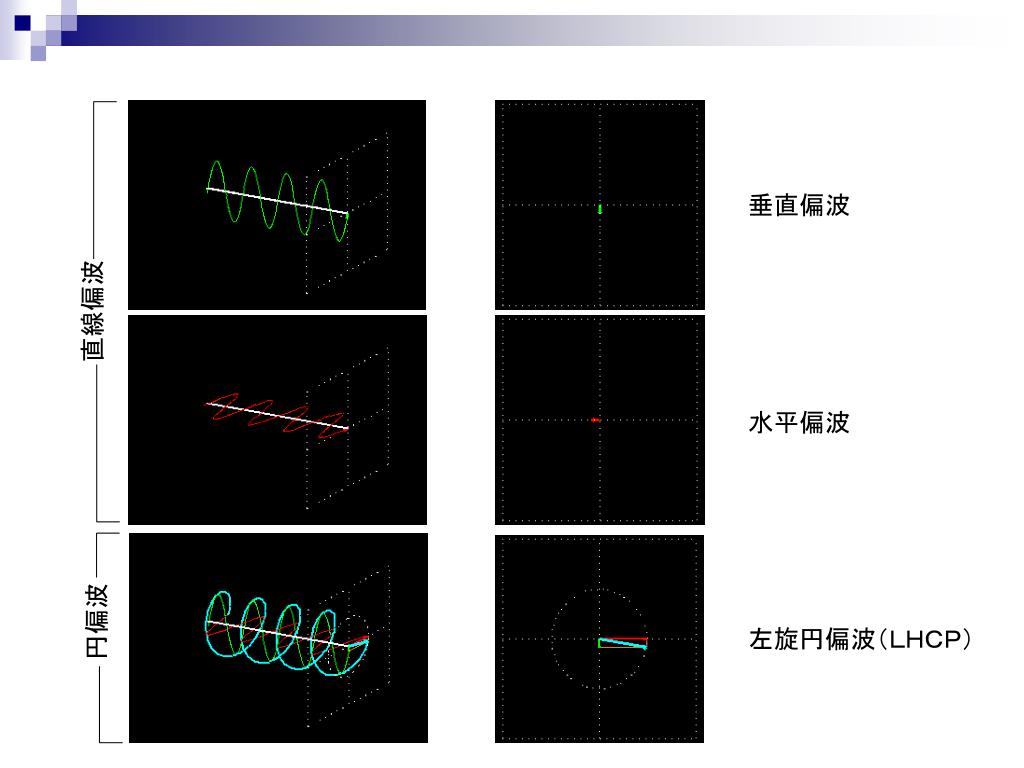

  24. 垂直偏波 直線偏波 水平偏波 円偏波 左旋円偏波（ＬＨＣＰ）

  25. リフレッシュタイム（研究紹介） Refresh time (research introduction) リフレッシュタイム（研究紹介） Refresh time (research introduction) Recorded by Josaphat : Nice, France 11 Nov 2004

  26. 2006: ALOS

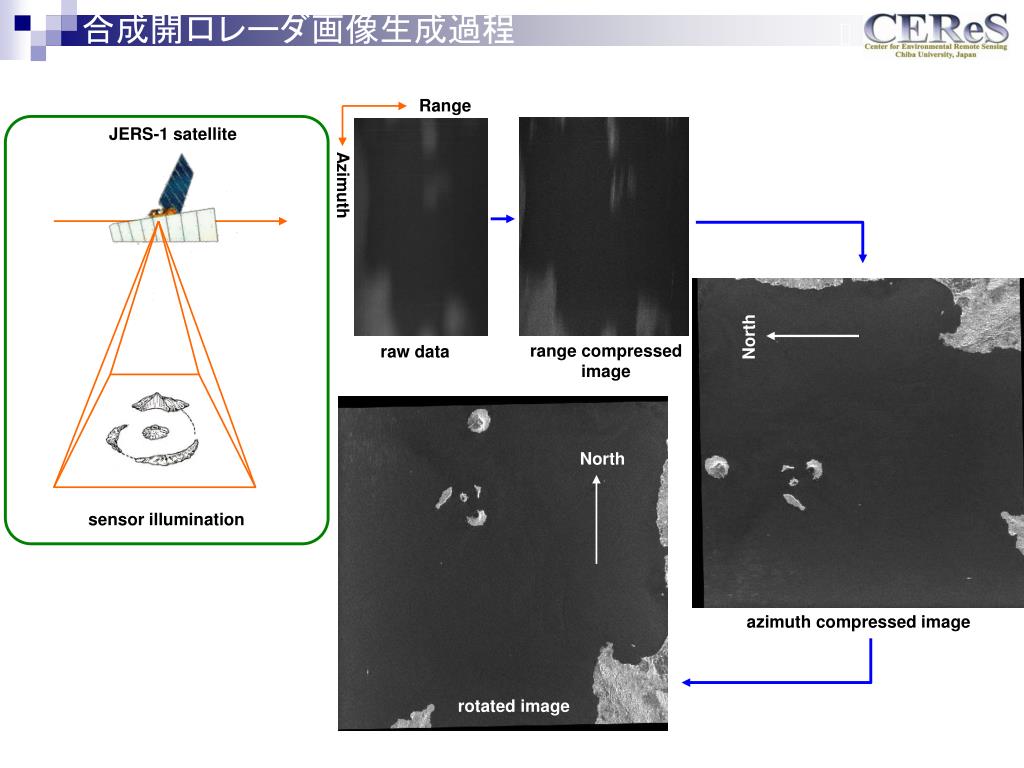

  27. 合成開口レーダ画像生成過程 Range JERS-1 satellite Azimuth North range compressed image raw data North sensor illumination azimuth compressed image rotated image
