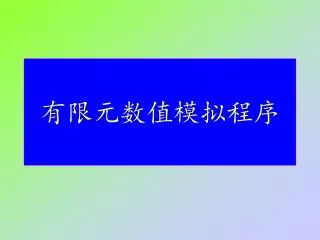

  1. 有限元数值模拟程序

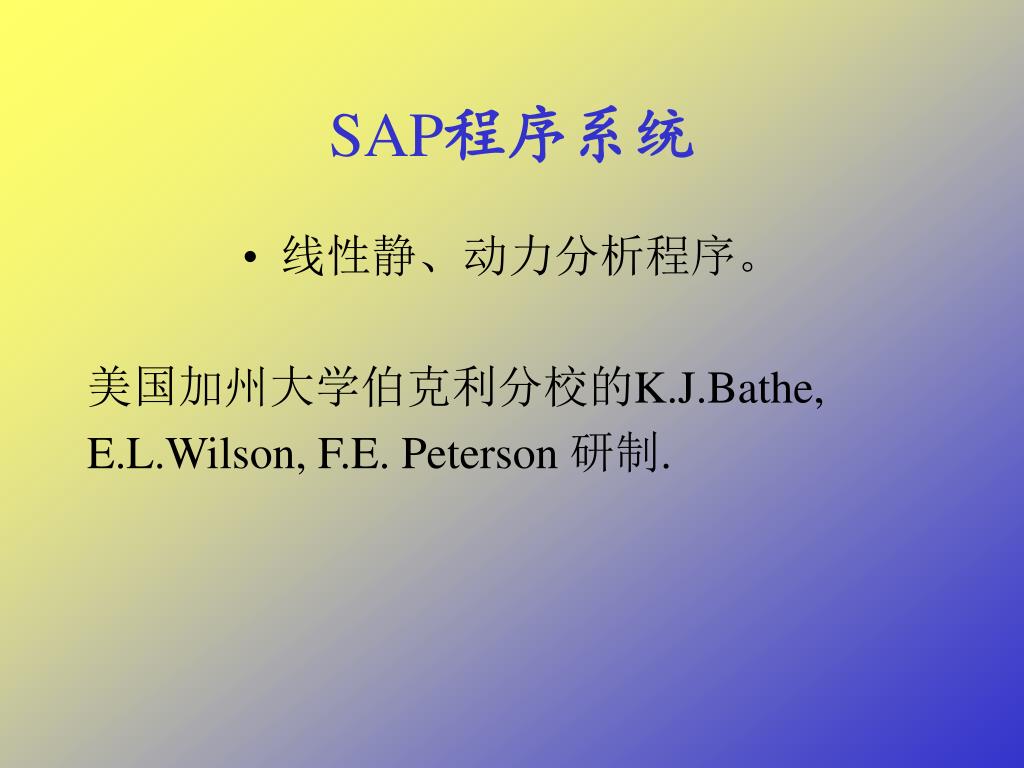

  2. SAP程序系统 • 线性静、动力分析程序。 美国加州大学伯克利分校的K.J.Bathe, E.L.Wilson, F.E. Peterson 研制.

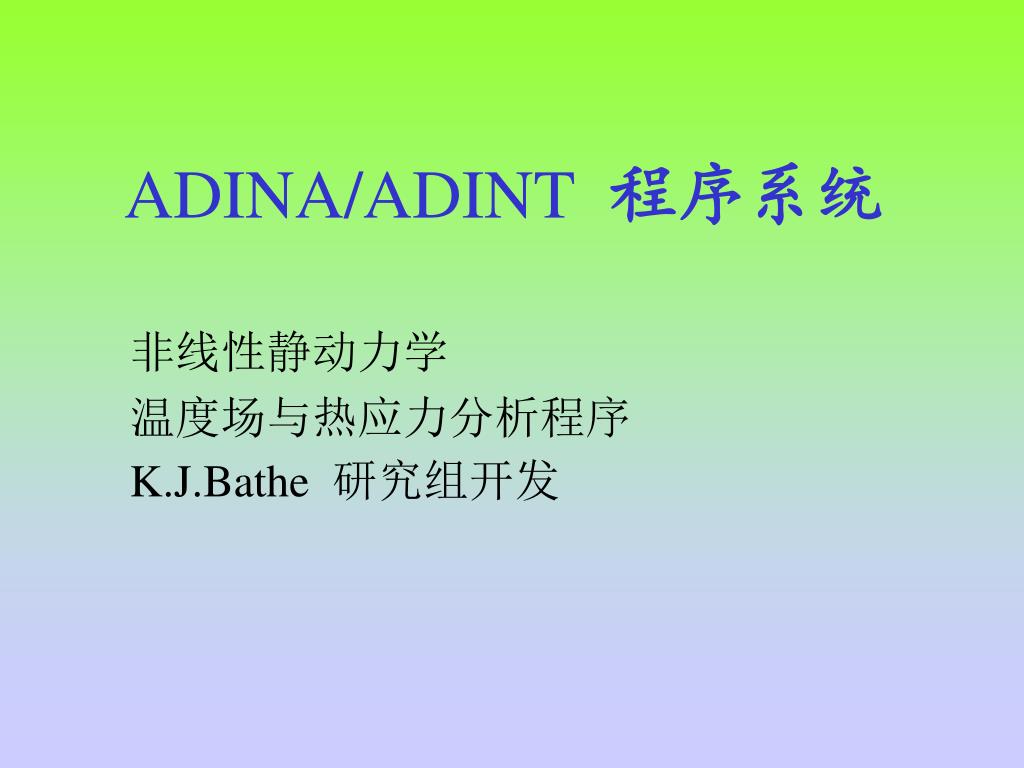

  3. ADINA/ADINT程序系统 非线性静动力学 温度场与热应力分析程序 K.J.Bathe研究组开发

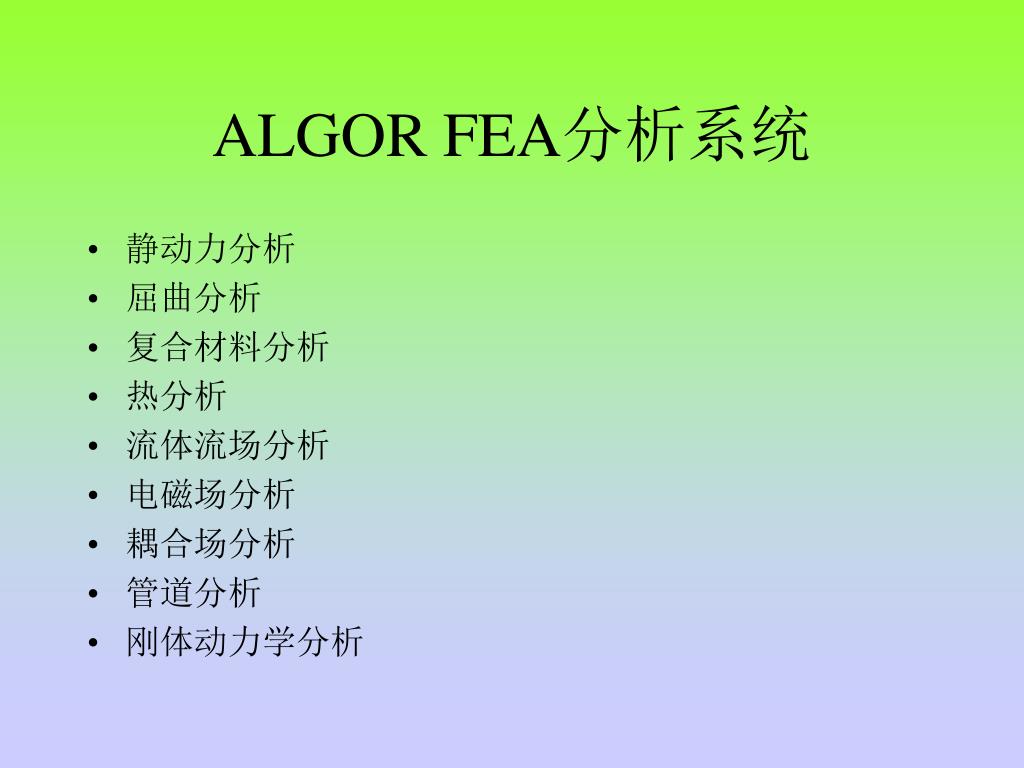

  4. ALGOR FEA分析系统 • 静动力分析 • 屈曲分析 • 复合材料分析 • 热分析 • 流体流场分析 • 电磁场分析 • 耦合场分析 • 管道分析 • 刚体动力学分析

  5. ALGOR FEA12.0

  6. ALGORFEA12.0具有强大的2D和3D网格生成功能

  7. ANSYS 有限元分析系统

  8. ANSYS有限元 分析系统的界面

  9. ANSYS 通用FEA分析系统 1.主要技术特点 • 实现前后处理、分析求解合多物理场分析统一数据库的FEA软件 • 具有流场化的CFD软件 • 强大的非线性功能 • 采用并行技术的FEA软件 • 可与大多数CAD软件集成并有接口

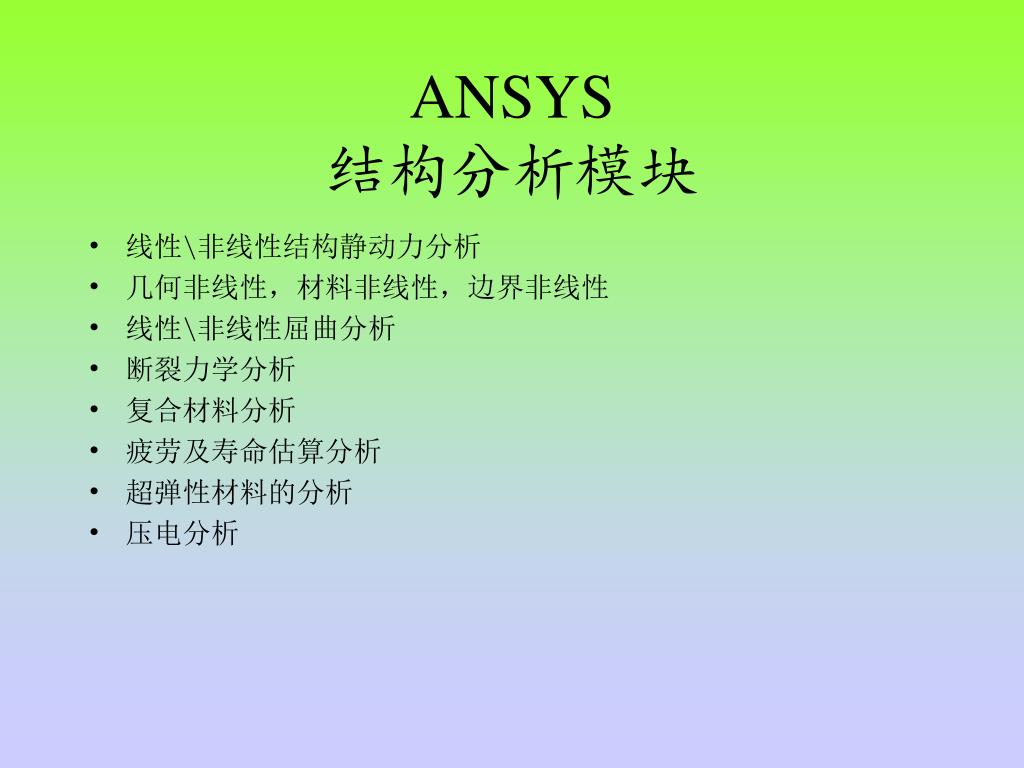

  10. ANSYS结构分析模块 • 线性\非线性结构静动力分析 • 几何非线性,材料非线性,边界非线性 • 线性\非线性屈曲分析 • 断裂力学分析 • 复合材料分析 • 疲劳及寿命估算分析 • 超弹性材料的分析 • 压电分析

  11. ANSYS热分析模块 • 稳态温度场分析 • 瞬态温度场分析 • 相变分析 • 辐射分析 • 热—结构耦合分析 • 电—磁—热—结构耦合分析

  12. ANSYS高度非线性结构分析模块 • 接触分析 • 整车碰撞分析 • 金属成型分析 • 焊接模拟分析 • 鸟撞击叶片包容分析 • 穿甲仿真 • 容器及防护帽的设计与分析 • 多体动力学分析

  13. ANSYS流体动力学分析 • 层流分析 • 湍流分析 • 自由对流与强迫对流分析 • 可压缩/不可压流分析 • 亚音速、跨音速、超音速流动分析 • 牛顿流与非牛顿流体分析 • 化学反应 • 热辐射边界条件 • 内流和外流分析

  14. ANSYS电磁场分析模块 • 2D、3D及轴对称静磁场分析 • 2D、3D及轴对称时变磁场分析和交流磁场分析 • 电路分析 • 电路、磁场耦合分析 • 高频电磁场分析 • 电磁兼容分析

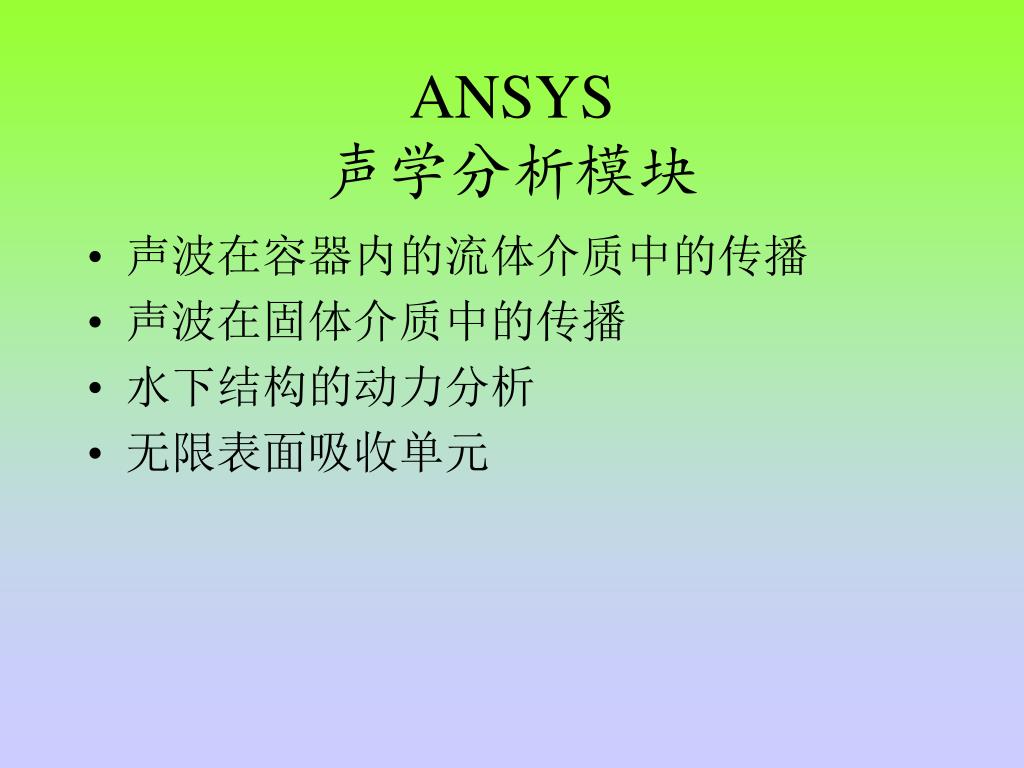

  15. ANSYS声学分析模块 • 声波在容器内的流体介质中的传播 • 声波在固体介质中的传播 • 水下结构的动力分析 • 无限表面吸收单元

  16. ANSYS压电分析 • 稳态分析 • 瞬态分析 • 谐响应分析 • 瞬态响应分析 • 交流—直流—时变电载荷

  17. ANSYS多物理场耦合分析 • 热—应力 • 磁—热 • 磁—结构 • 流体流动—热 • 流体—结构 • 热—电 • 电—磁—热—流体—应力

  18. MSC. MARC 有限元分析系统

  19. MSC.PATRAN&.NASTRAN大型通用FEA分析系统 • MSC.PATRAN&.NASTRAN是美国MSC公司生产的大型通用FEA分析系统 • 为工业标准的FEA原代码程序及国际招标中工程分析和校验的工具

  20. MSC.PATRAN前置处理系统 • 功能强大的有限元网格生成功能 • 自动与半自动网格剖分 • 网格优化功能 • 网格加密功能

  21. MSC.PATRAN • 有强大的前置处理功能和各种分析应用模块 • MSC.PATRAN ADVANCDE FEA可解决各种静/动力、热传导、接触、非线性问题,拥有400多种单元 • MSC.PATRANFEA—可解决各种静/动力、热传导、非线性、优化灵敏度分析

  22. MSC.PATRAN • MSC.PATRANTHERMAL—热分析系统 • 处理各种复杂的热学问题,提供了丰富的与温度有关的材料库、对流关系库、与时间和温度有关的专用函数库

  23. MSC.NASTRAN • 线性、几何非线性(大变形)、材料非线性(弹塑性、蠕变、大应变)、接触问题分析 • 线性与非线性屈曲分析(几何非线性失稳分析、弹塑性失稳分析、非线性后屈曲分析)

  24. MSC.NASTRAN • 具有强大的动力学分析功能 • 模态分析、有预应力状态下的模态分析 • 复特征值分析—用于求解具有阻尼效应的结构特征值和振型,可考虑阻尼、质量和刚度矩阵的非对称性 • 瞬态响应分析(直接瞬态响应分析与模态瞬态响应分析)

  25. MSC.NASTRAN • 随机振动分析 • 响应谱分析 • 频率响应分析 • 模态频率分析 • 声学分析

  26. MSC.NASTRAN 热分析 • 模拟传导、对流、辐射、相变等所有热传导现象,仿真各类边界条件,构造各种复杂的材料和几何模型,模拟热控系统,进行热—结构耦合分析

  27. MSC.NASTRAN 气动弹性分析 • 静态和动态气动弹性分析 • 颤振分析 • 流—固耦合分析 • 水动弹性分析
