РЕАЛИЗАЦИЯ ПРОЕКТА «СВОЙ ДОМ»

1. РЕАЛИЗАЦИЯ ПРОЕКТА«СВОЙ ДОМ» 12 октября 2007 года г. Тула

2. КАРКАСНО - ПАНЕЛЬНАЯ ТЕХНОЛОГИЯ

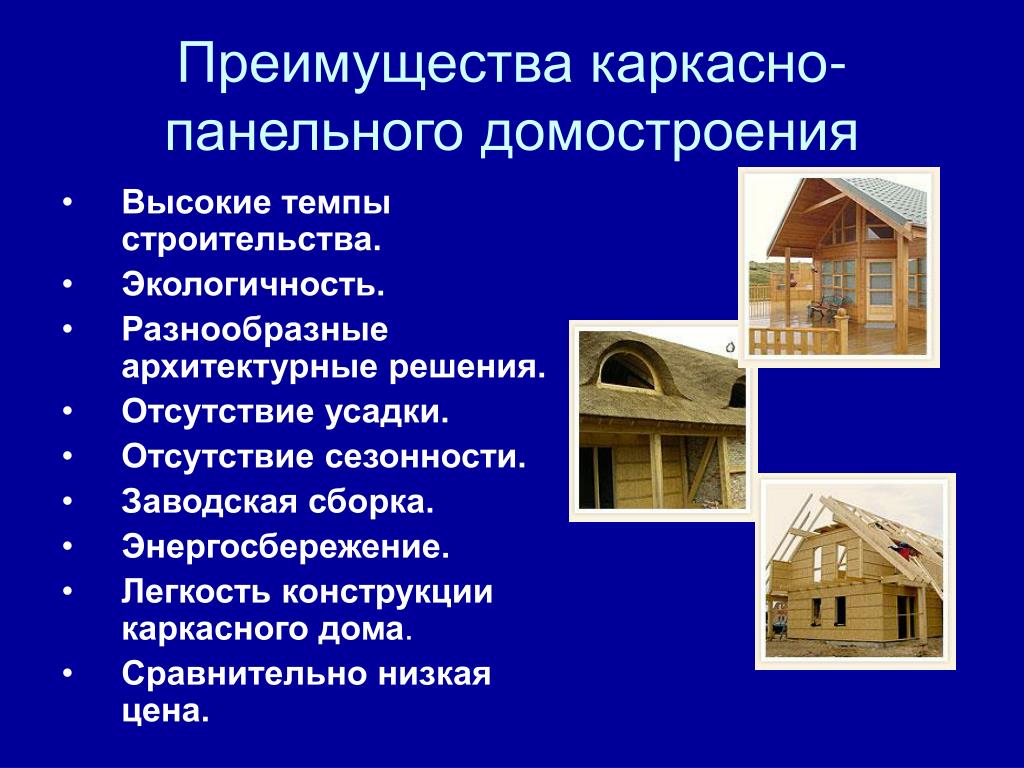

3. Преимущества каркасно-панельного домостроения • Высокие темпы строительства. • Экологичность. • Разнообразные архитектурные решения. • Отсутствие усадки. • Отсутствие сезонности. • Заводская сборка. • Энергосбережение. • Легкость конструкции каркасного дома. • Сравнительно низкая цена.

4. Стены дома имеют слоистую структуру типа «сэндвич» Разрез наружной стены • Штукатурка по сетке 6 мм • Пенополистирол 50 мм • OSB3 лист 12 мм • Бруски каркаса 50x150 мм • Минераловатный утеплитель 150 мм • Пароизоляция, толщина 0,2 мм • OSB3 лист 12 мм • Гипсокартонный лист 12,5 мм Разрез внутренней стены • Гипсоволокнистый лист 12,5 мм • Бруски каркаса 50x150 мм • Минераловатный утеплитель 100 мм • Гипсоволокнистый лист 12,5 мм

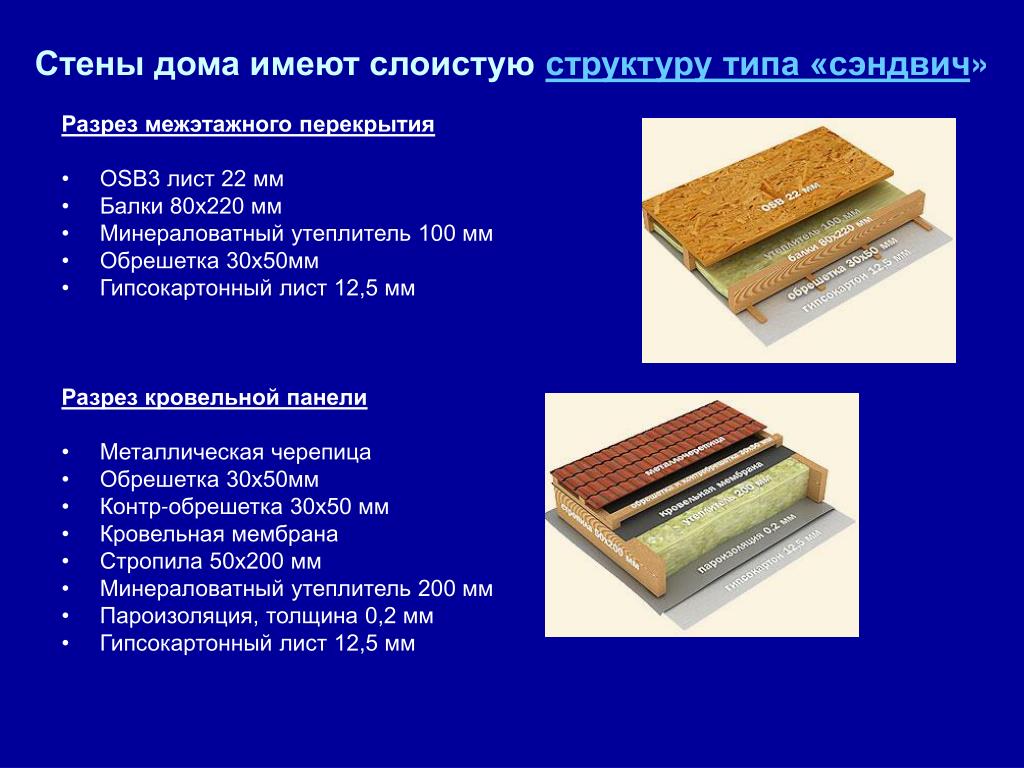

5. Стены дома имеют слоистую структуру типа «сэндвич» Разрез межэтажного перекрытия • OSB3 лист 22 мм • Балки 80x220 мм • Минераловатный утеплитель 100 мм • Обрешетка 30x50мм • Гипсокартонный лист 12,5 мм Разрез кровельной панели • Металлическая черепица • Обрешетка 30x50мм • Контр-обрешетка 30x50 мм • Кровельная мембрана • Стропила 50x200 мм • Минераловатный утеплитель 200 мм • Пароизоляция, толщина 0,2 мм • Гипсокартонный лист 12,5 мм

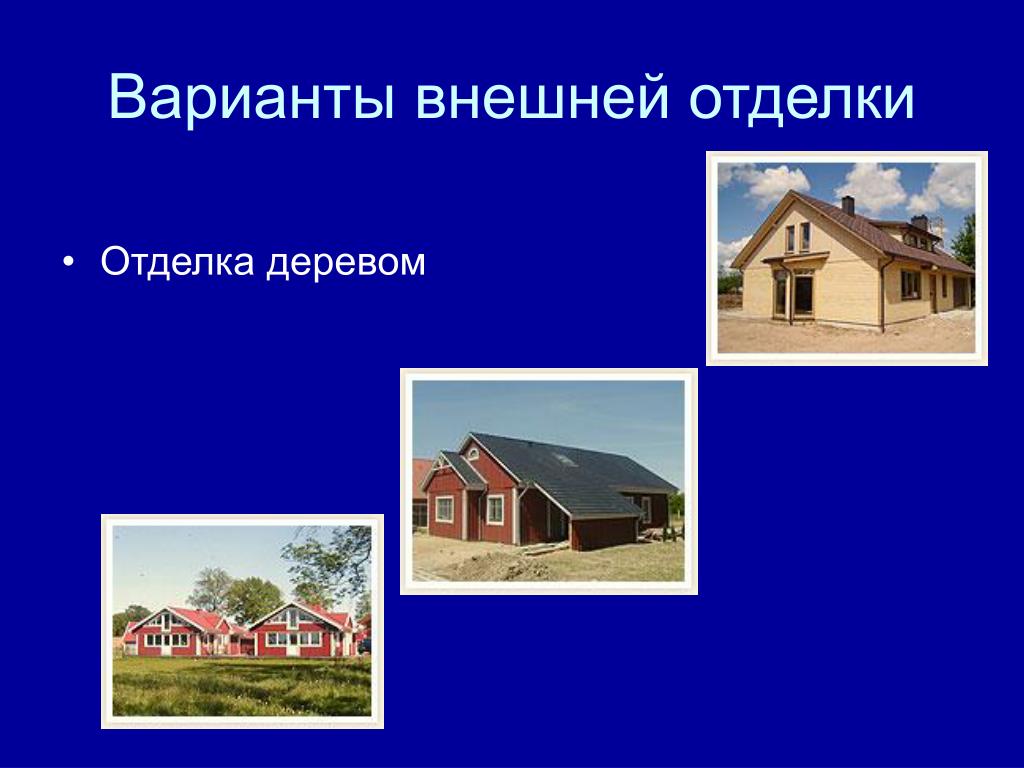

6. Варианты внешней отделки • Отделка деревом

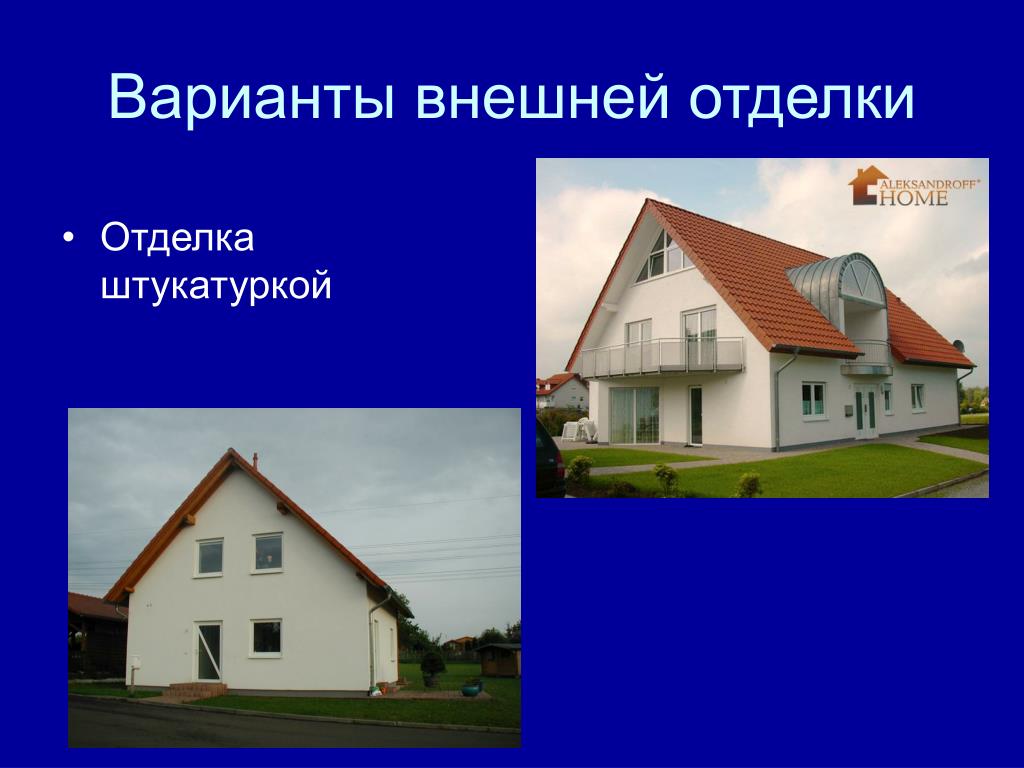

7. Варианты внешней отделки • Отделка штукатуркой

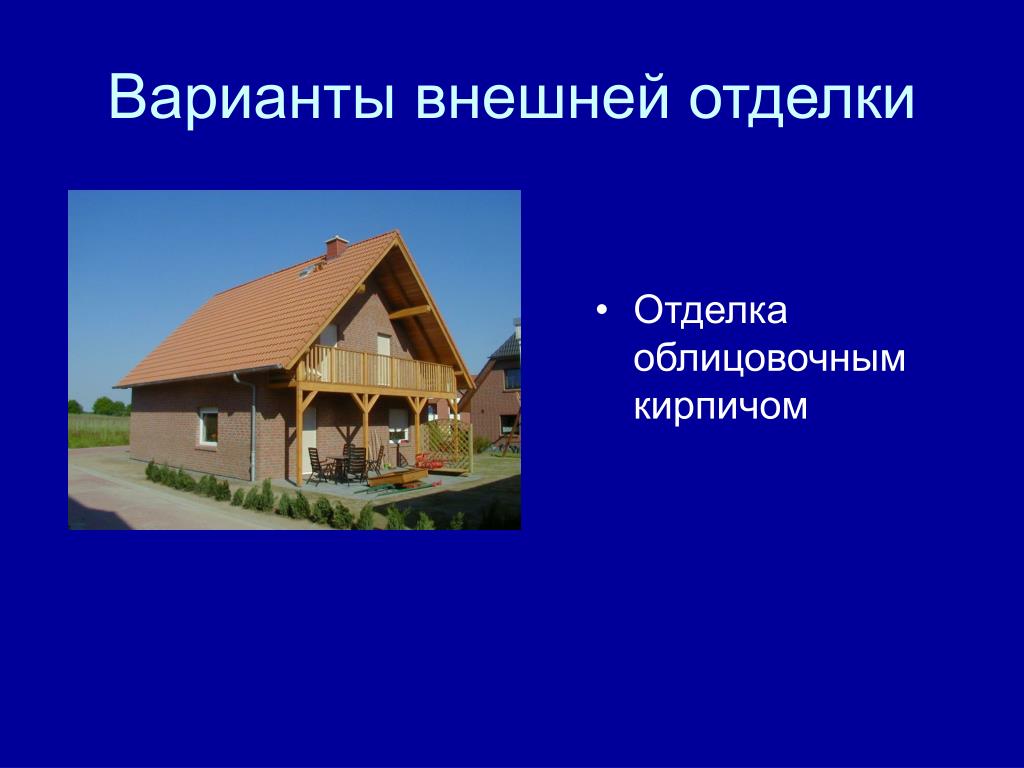

8. Варианты внешней отделки • Отделкаоблицовочнымкирпичом

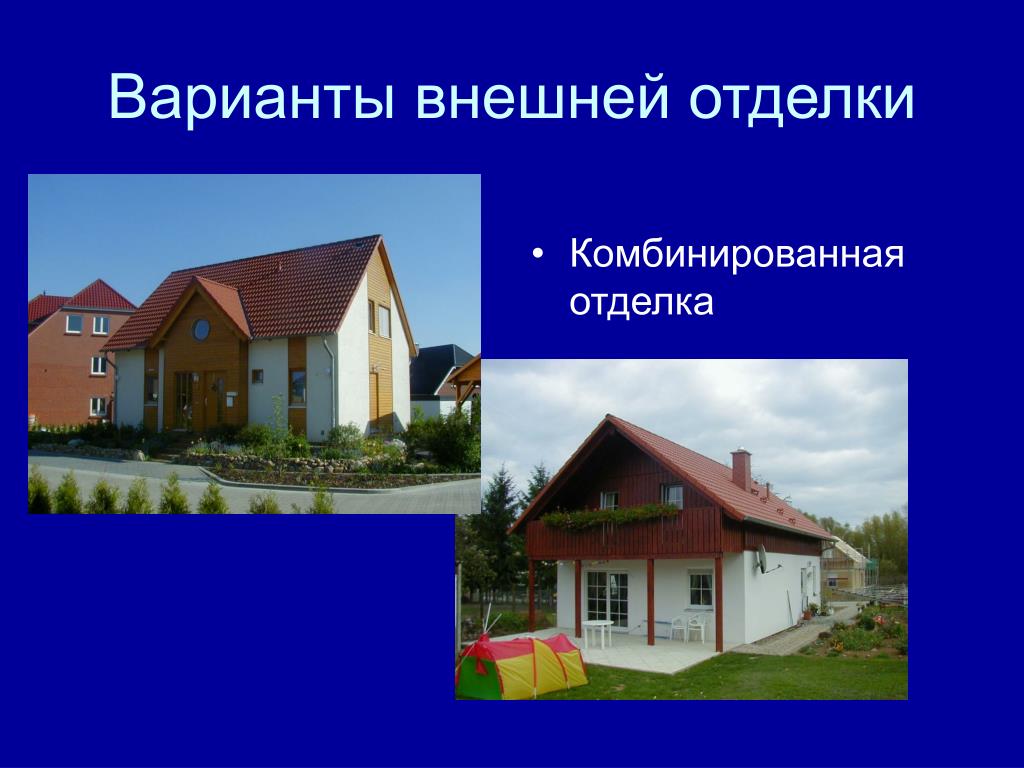

9. Варианты внешней отделки • Комбинированная отделка

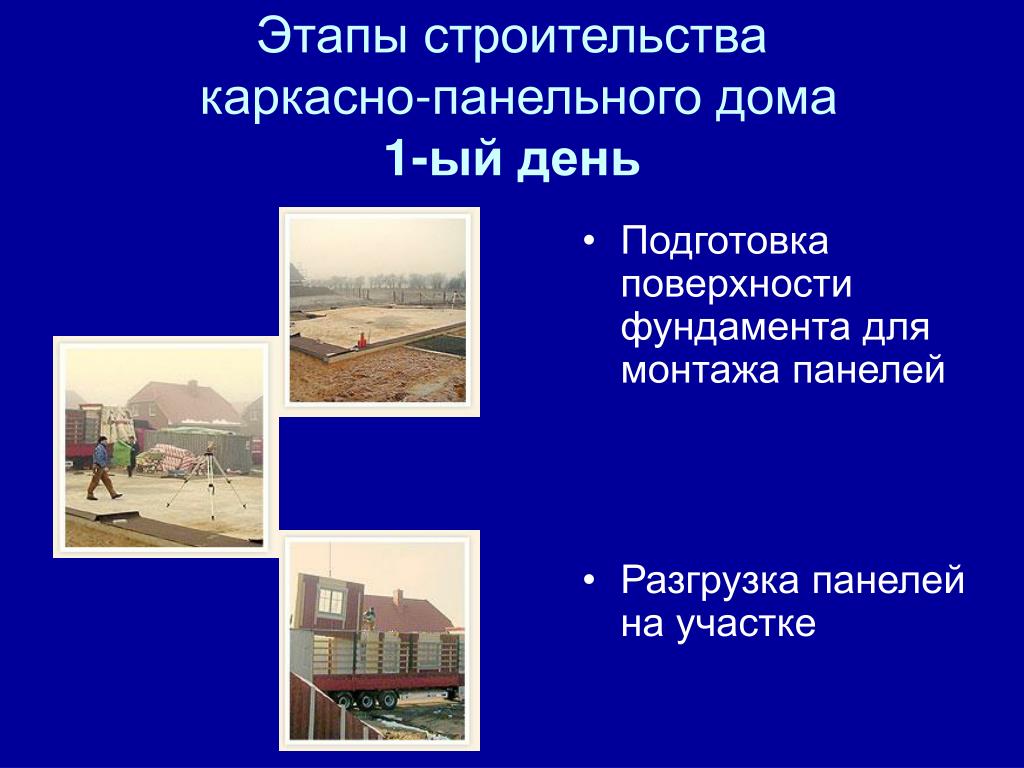

10. Подготовка поверхности фундамента для монтажа панелей Разгрузка панелей на участке Этапы строительства каркасно-панельного дома 1-ый день

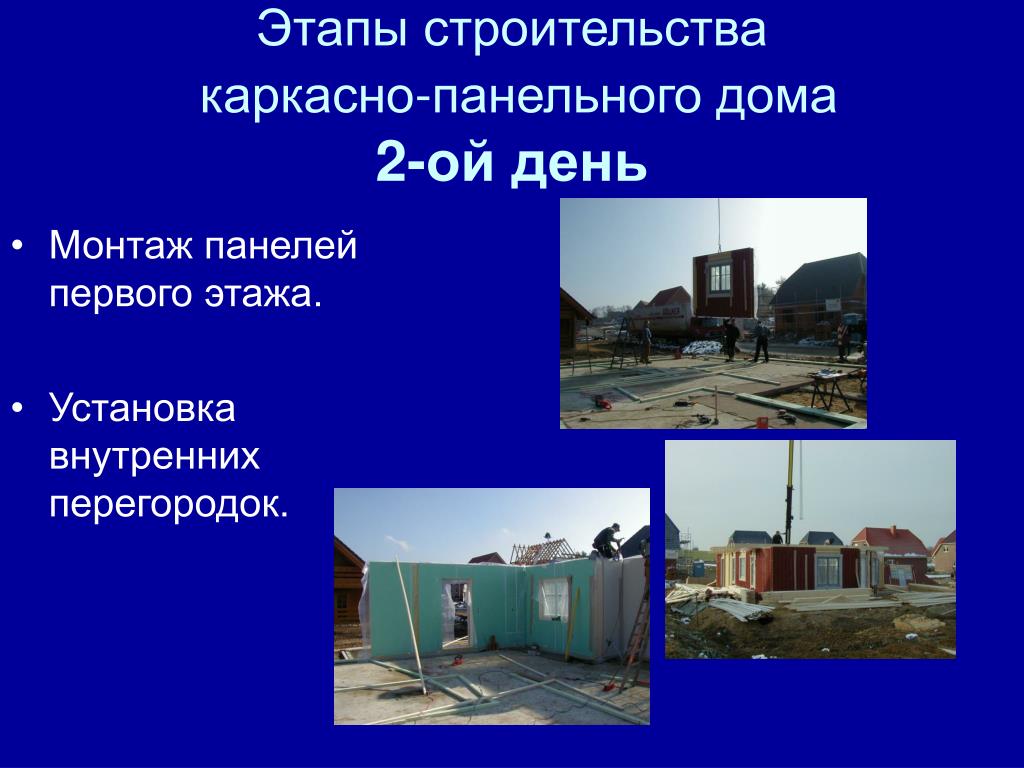

11. Монтаж панелей первого этажа. Установка внутренних перегородок. Этапы строительства каркасно-панельного дома2-ой день

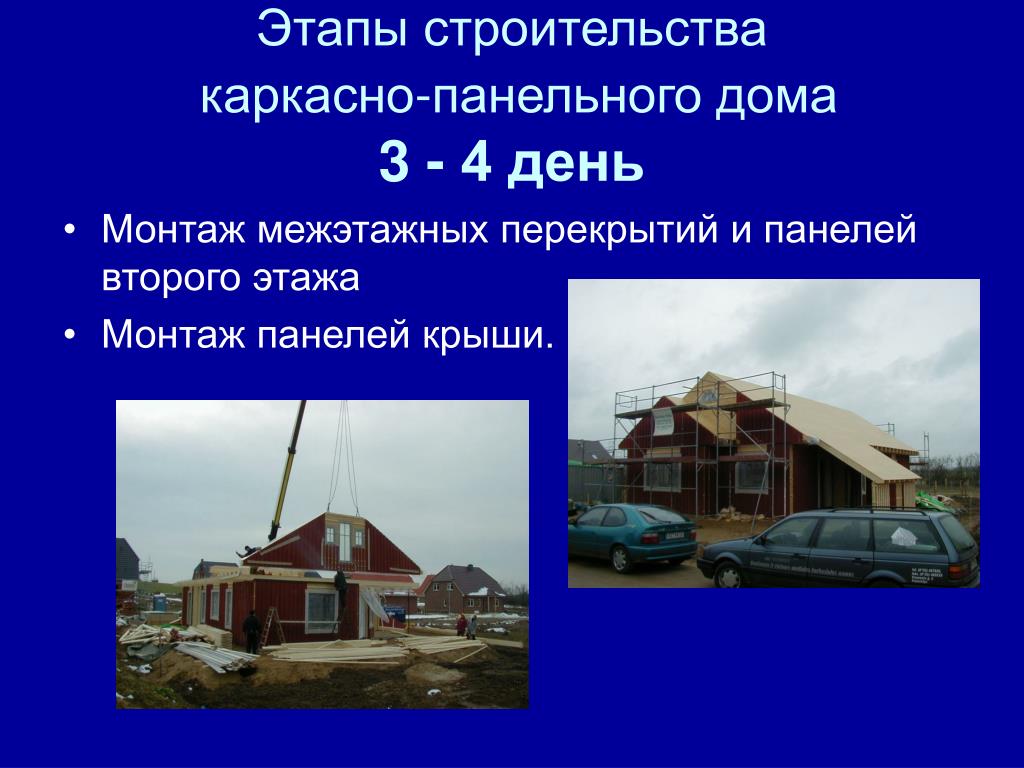

12. Этапы строительства каркасно-панельного дома3- 4 день • Монтаж межэтажных перекрытий и панелей второго этажа • Монтаж панелей крыши.

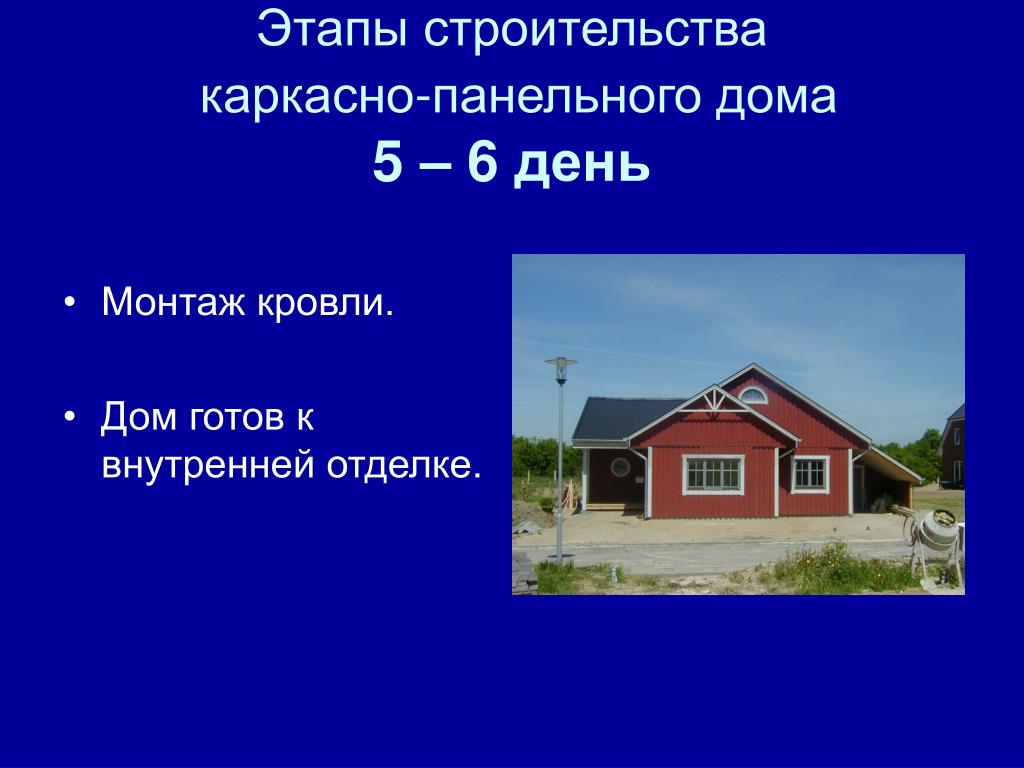

13. Этапы строительства каркасно-панельного дома5 – 6 день • Монтаж кровли. • Дом готов к внутренней отделке.

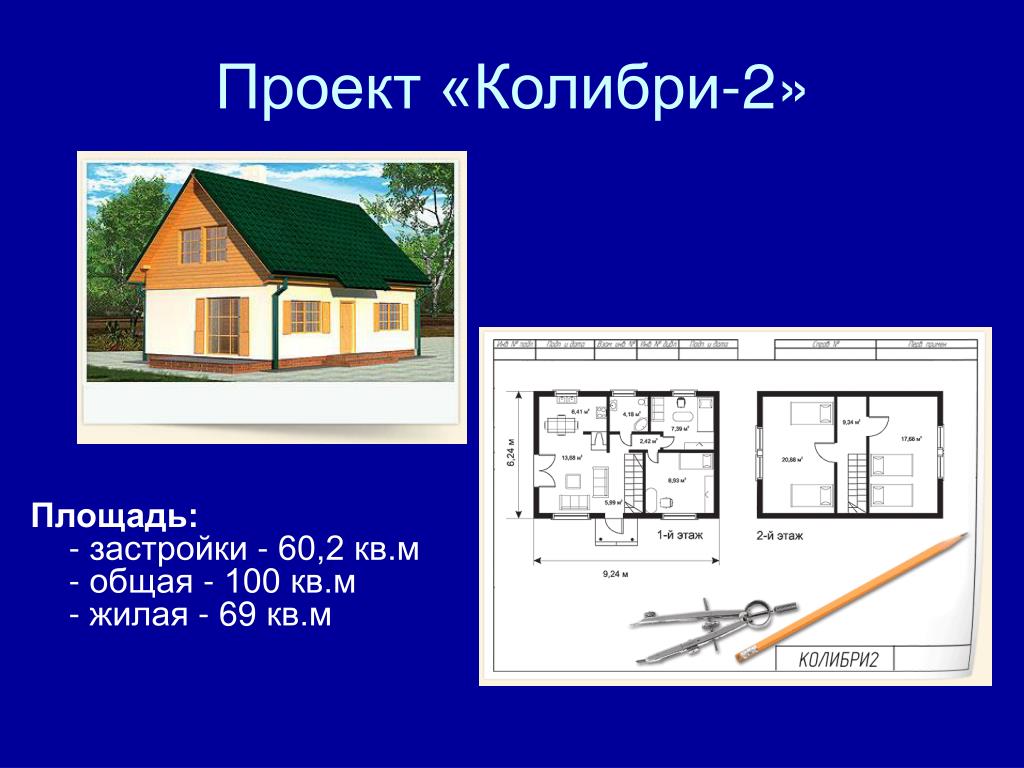

14. Проект «Колибри-2» Площадь:- застройки - 60,2 кв.м- общая - 100 кв.м- жилая - 69 кв.м

15. Проект «Дюна» Площадь:- застройки - 94 кв.м- общая - 155 кв.м- жилая - 87 кв.м

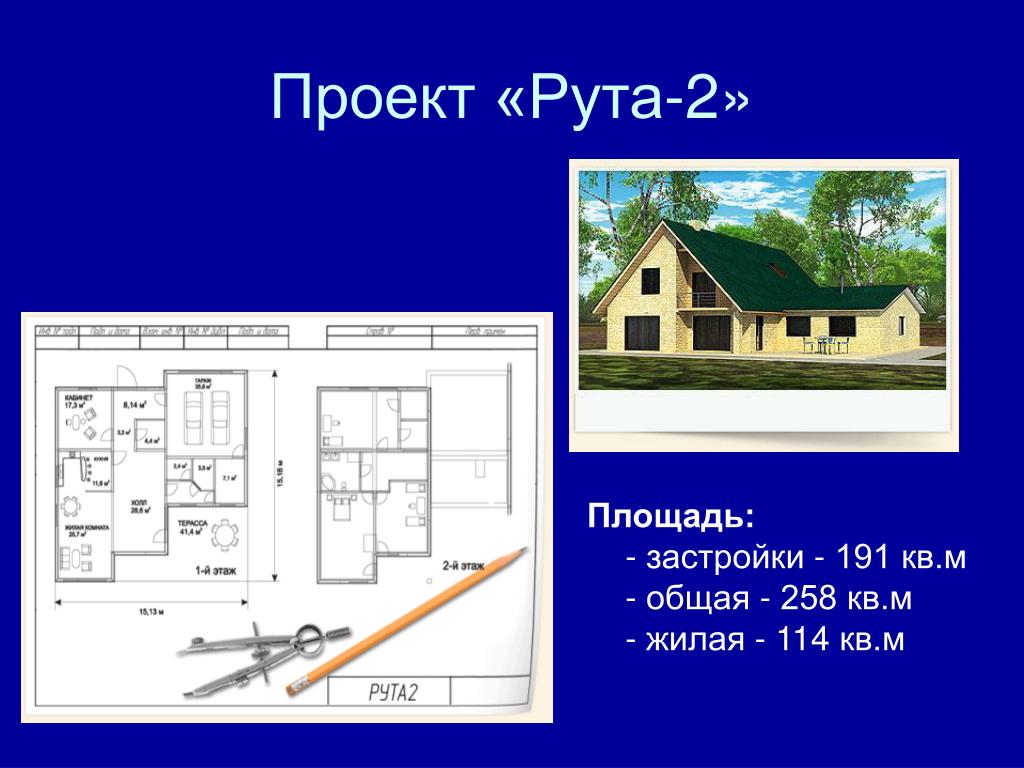

16. Проект «Рута-2» Площадь:- застройки - 191 кв.м- общая - 258 кв.м- жилая - 114 кв.м

17. НЕСЪЕМНАЯ ОПАЛУБКА ИЗ ПЕНОПОЛИСТИРОЛА

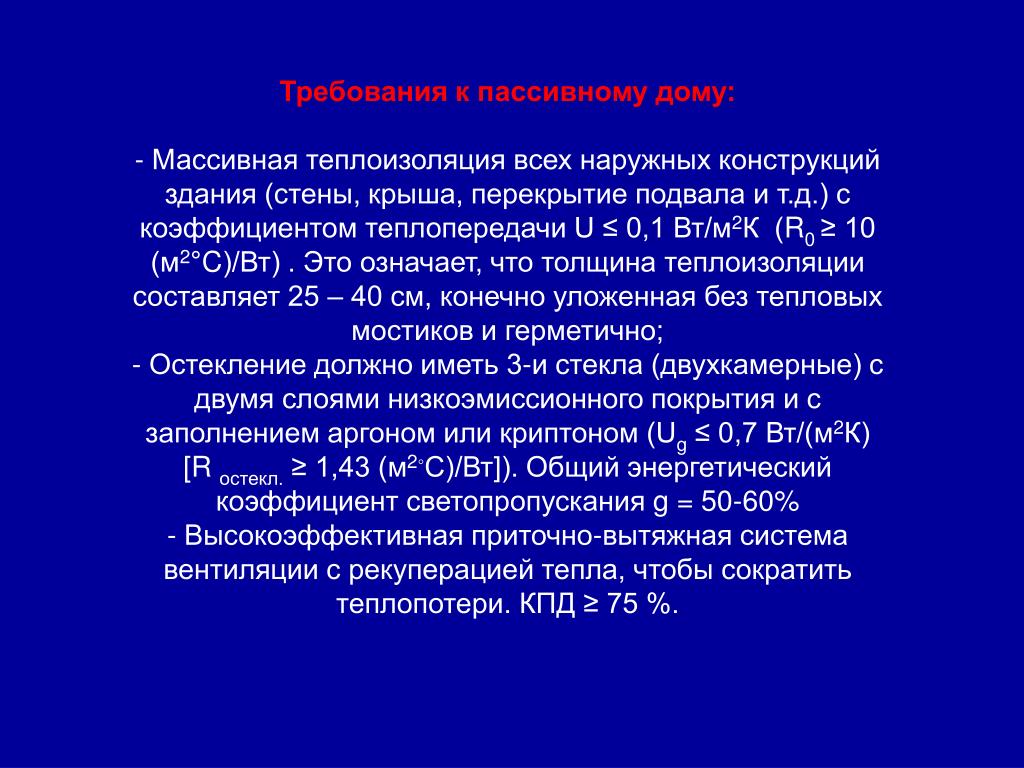

20. Требования к пассивному дому: - Массивная теплоизоляция всех наружных конструкций здания (стены, крыша, перекрытие подвала и т.д.) с коэффициентом теплопередачи U ≤ 0,1 Вт/м2К (R0 ≥ 10 (м2°C)/Вт) . Это означает, что толщина теплоизоляции составляет 25 – 40 см, конечно уложенная без тепловых мостиков и герметично; - Остекление должно иметь 3-и стекла (двухкамерные) с двумя слоями низкоэмиссионного покрытия и с заполнением аргоном или криптоном (Ug ≤ 0,7 Вт/(м2К) [R остекл. ≥ 1,43 (м2◦С)/Вт]). Общий энергетический коэффициент светопропускания g = 50-60% - Высокоэффективная приточно-вытяжная система вентиляции с рекуперацией тепла, чтобы сократить теплопотери. КПД ≥ 75 %.

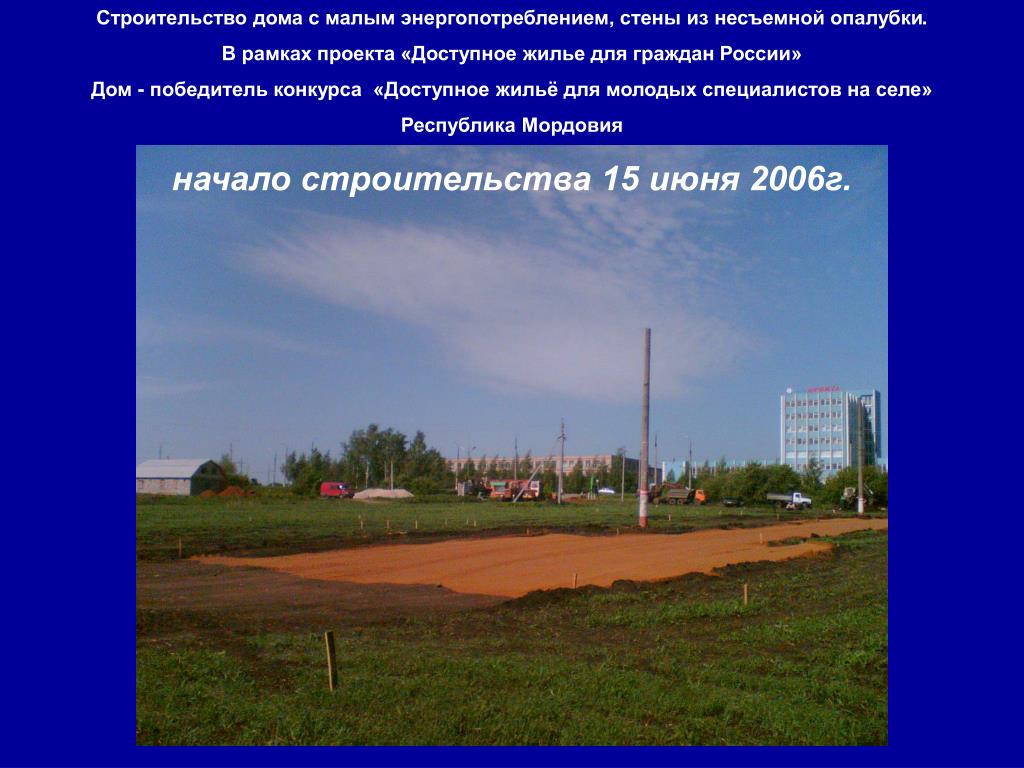

21. Строительство дома с малым энергопотреблением, стены из несъемной опалубки. В рамках проекта «Доступное жилье для граждан России» Дом - победитель конкурса «Доступное жильё для молодых специалистов на селе» Республика Мордовия начало строительства 15 июня 2006г.

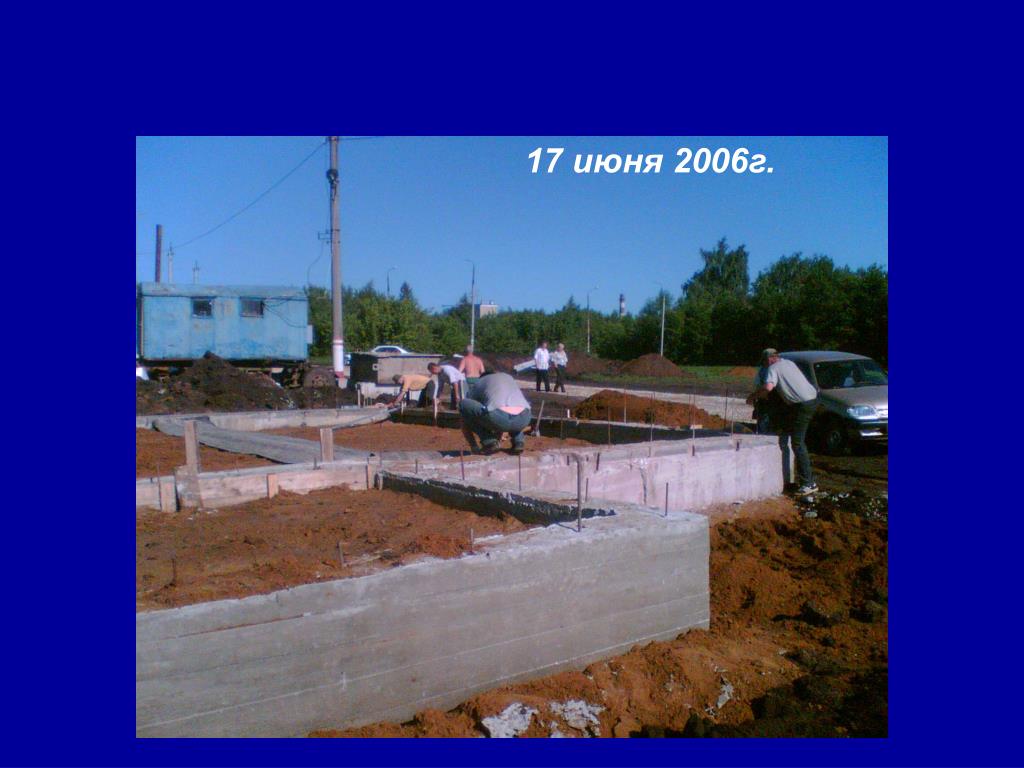

22. 17 июня 2006г.

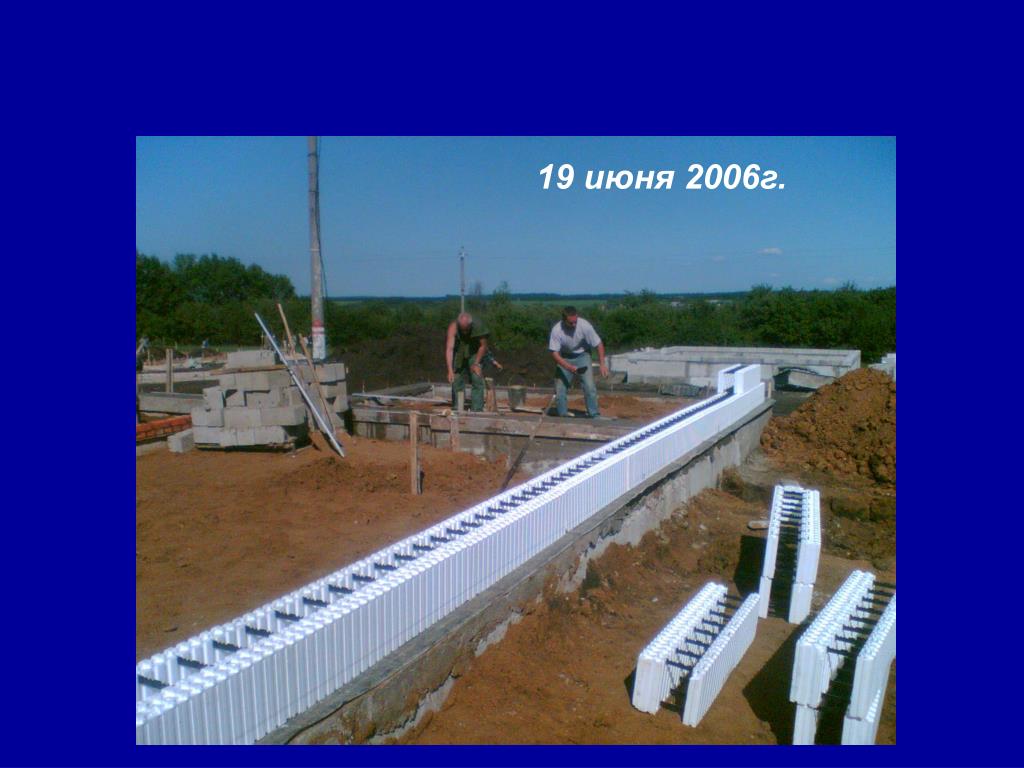

23. 19 июня 2006г.

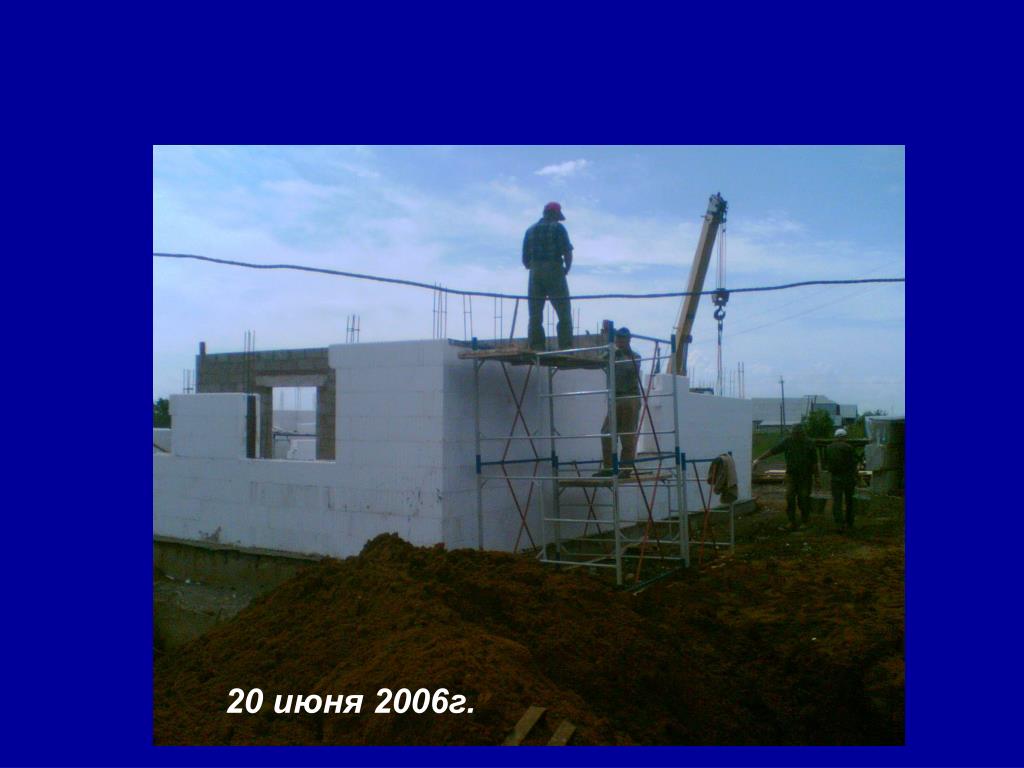

24. 20 июня 2006г.

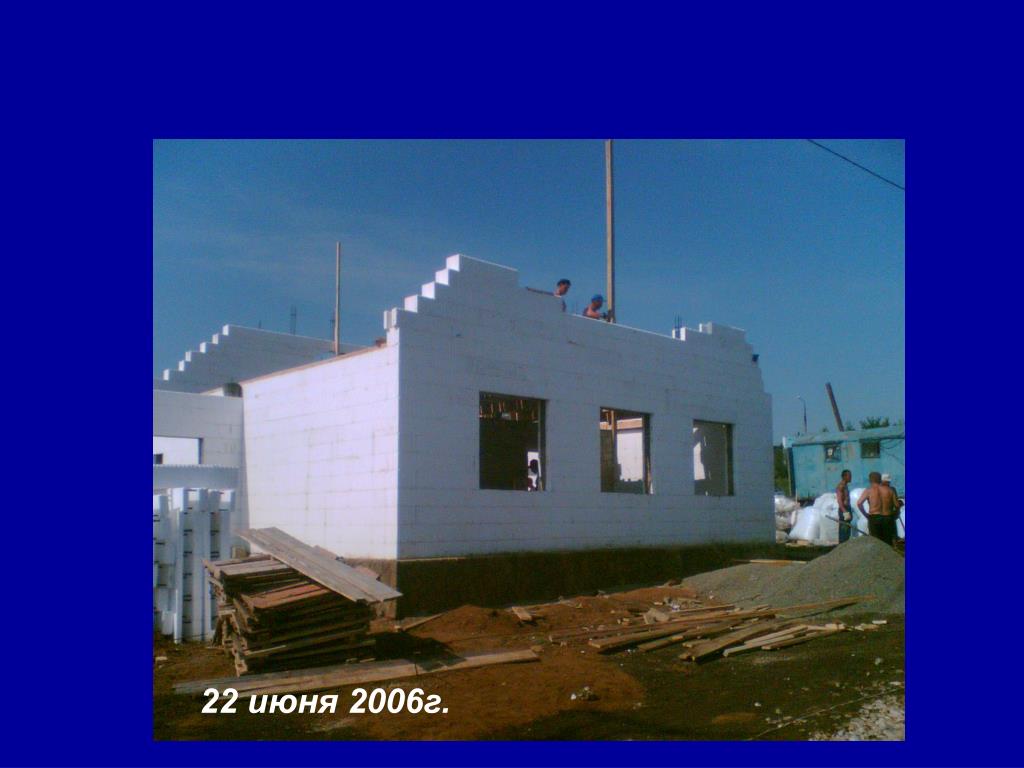

25. 22 июня 2006г.

26. 24 июня 2006г.

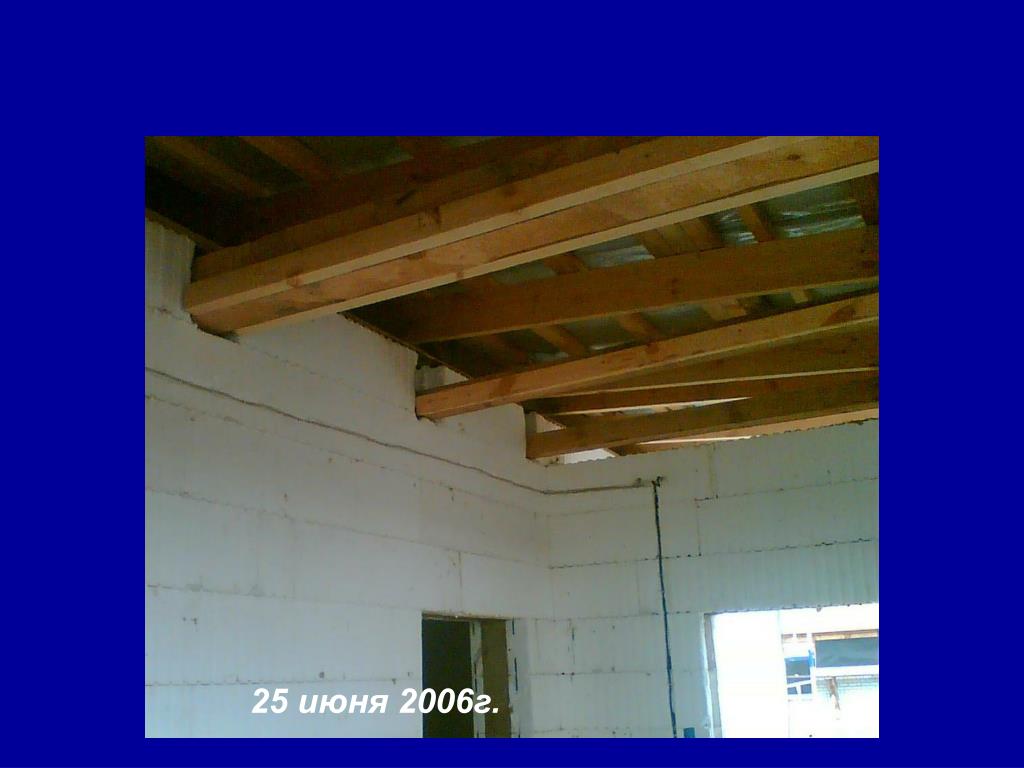

27. 25 июня 2006г.

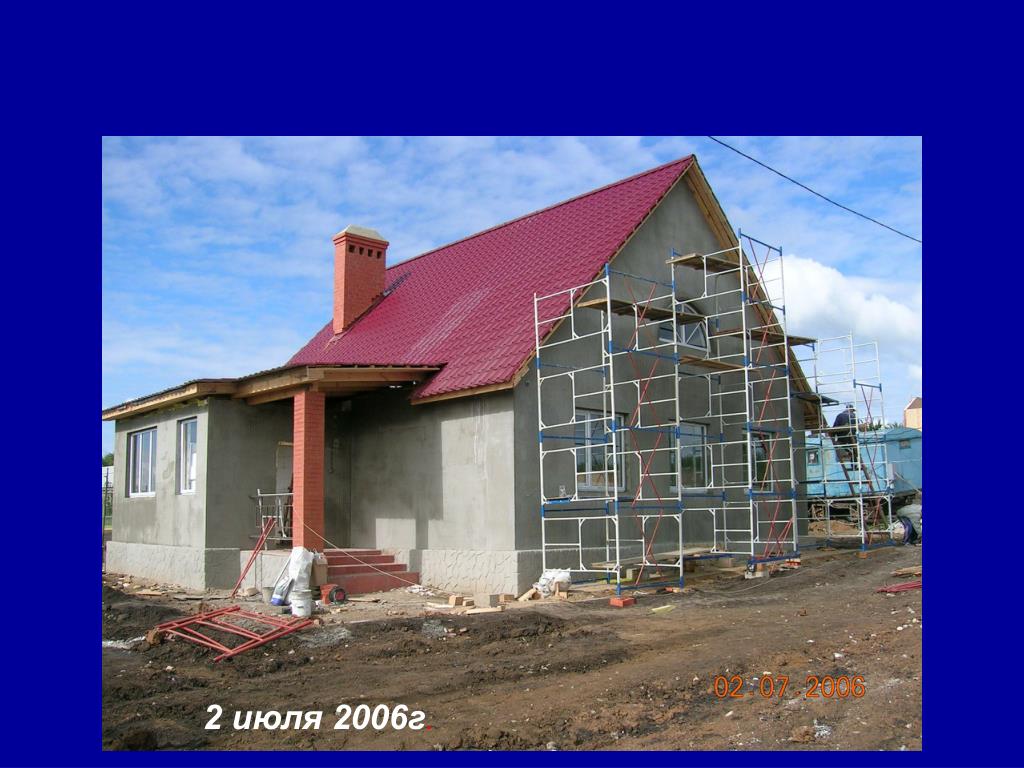

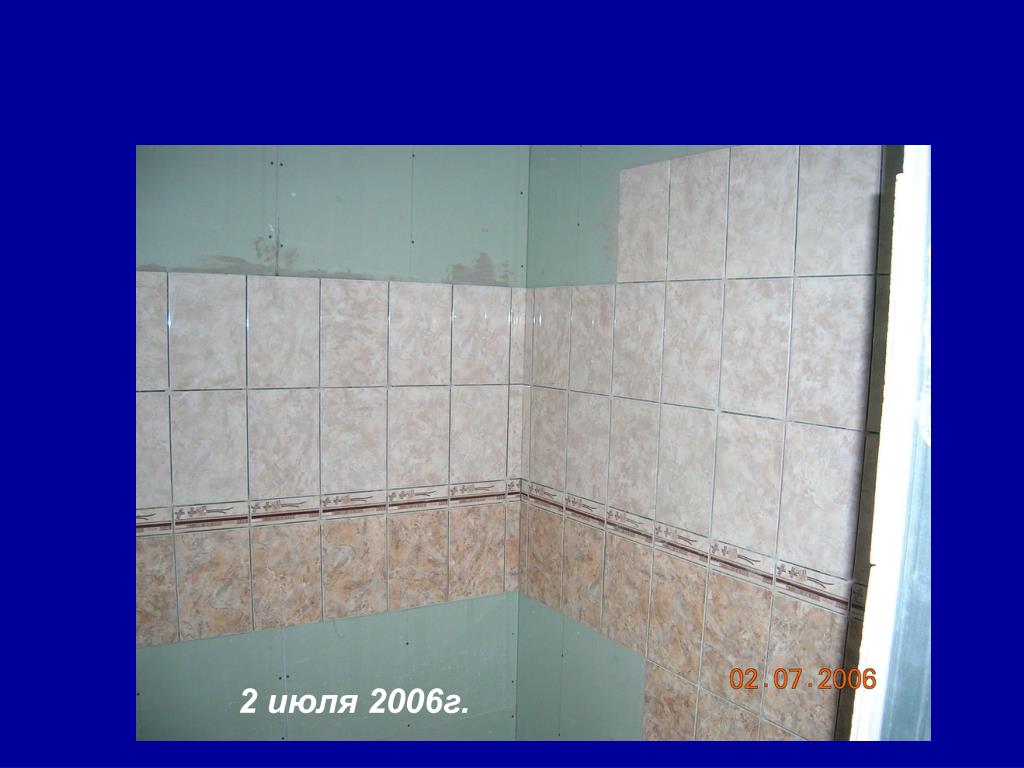

28. 2 июля 2006г.

29. 2 июля 2006г.

30. 7 июля 2006г.

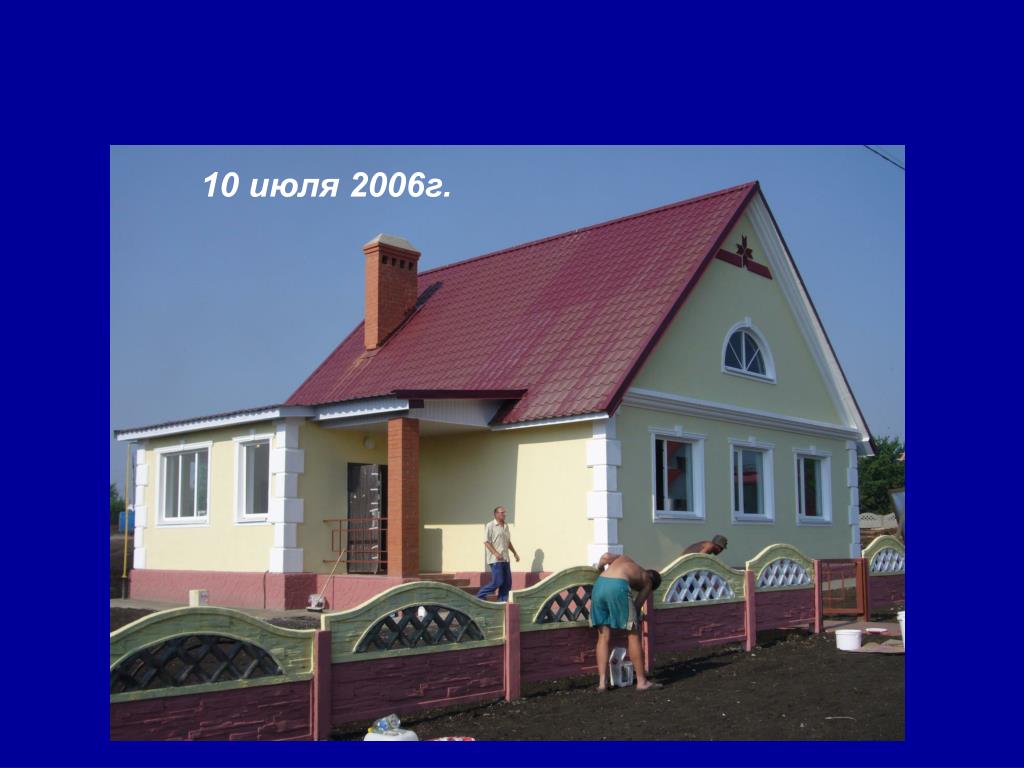

31. 10 июля 2006г.

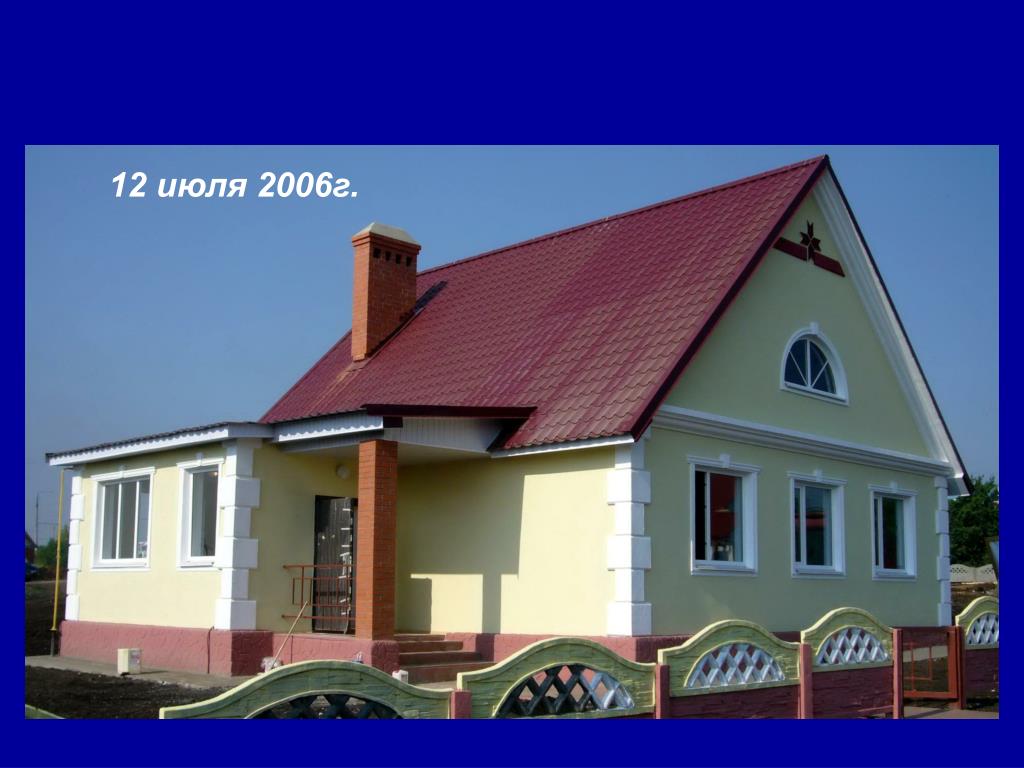

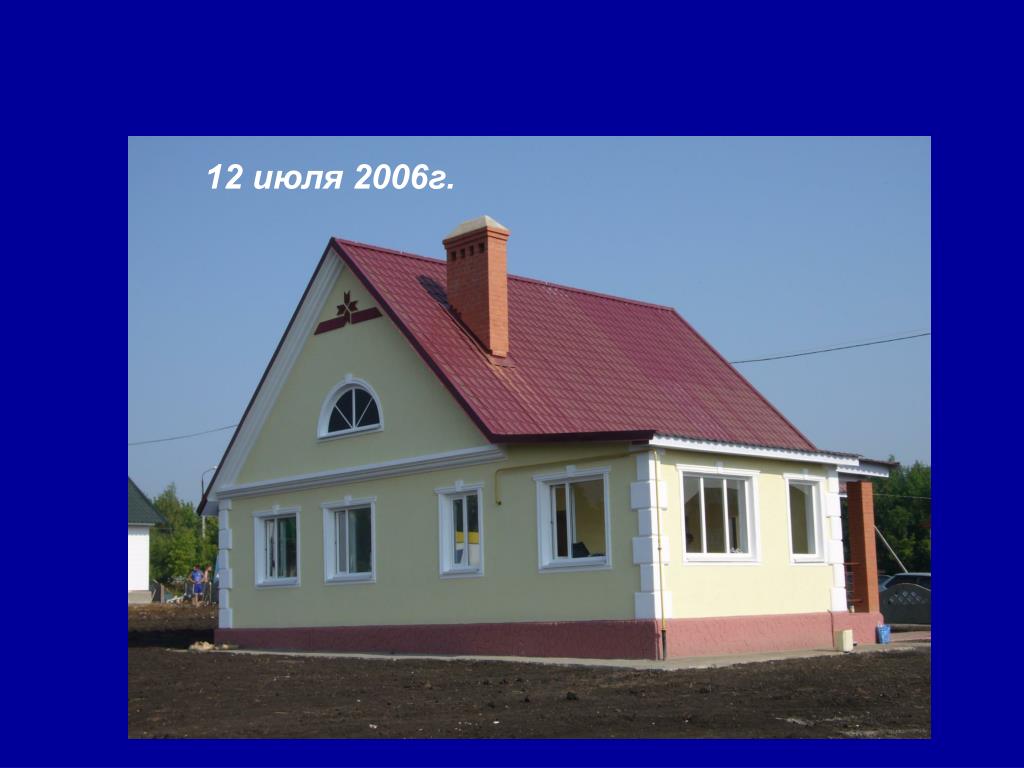

32. 12 июля 2006г.

33. 12 июля 2006г.

34. ДЕРЕВЯННО –КАРКАСНЫЕ ПАНЕЛИ

36. 8 ноября 2006 года

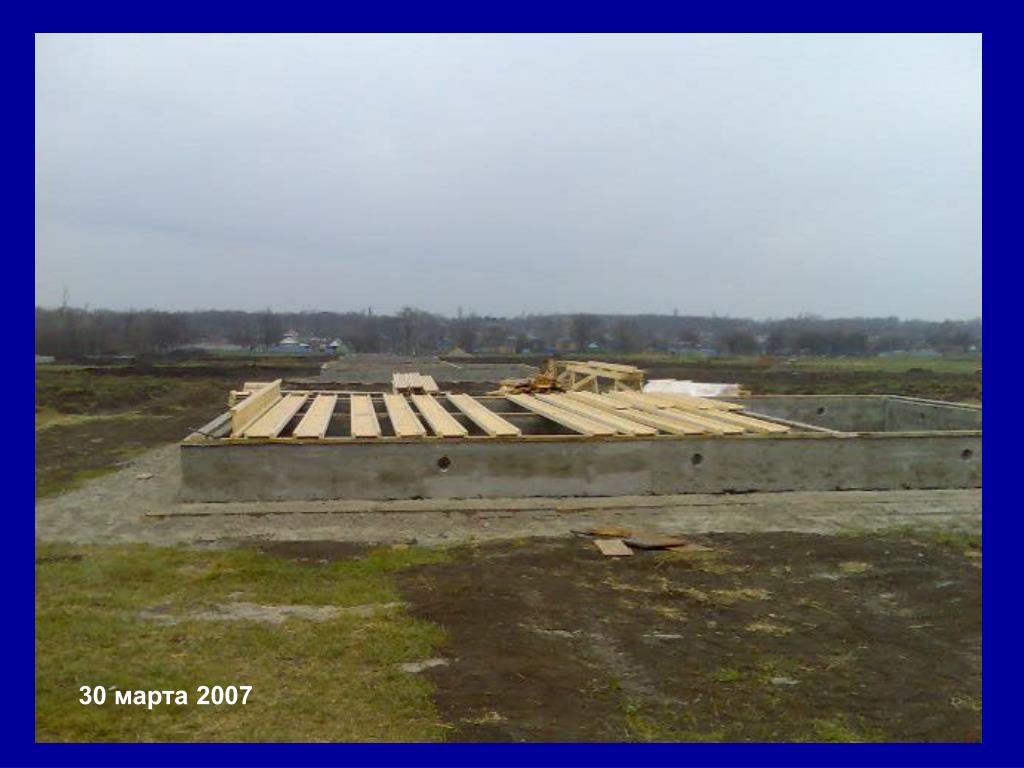

37. 30 марта 2007

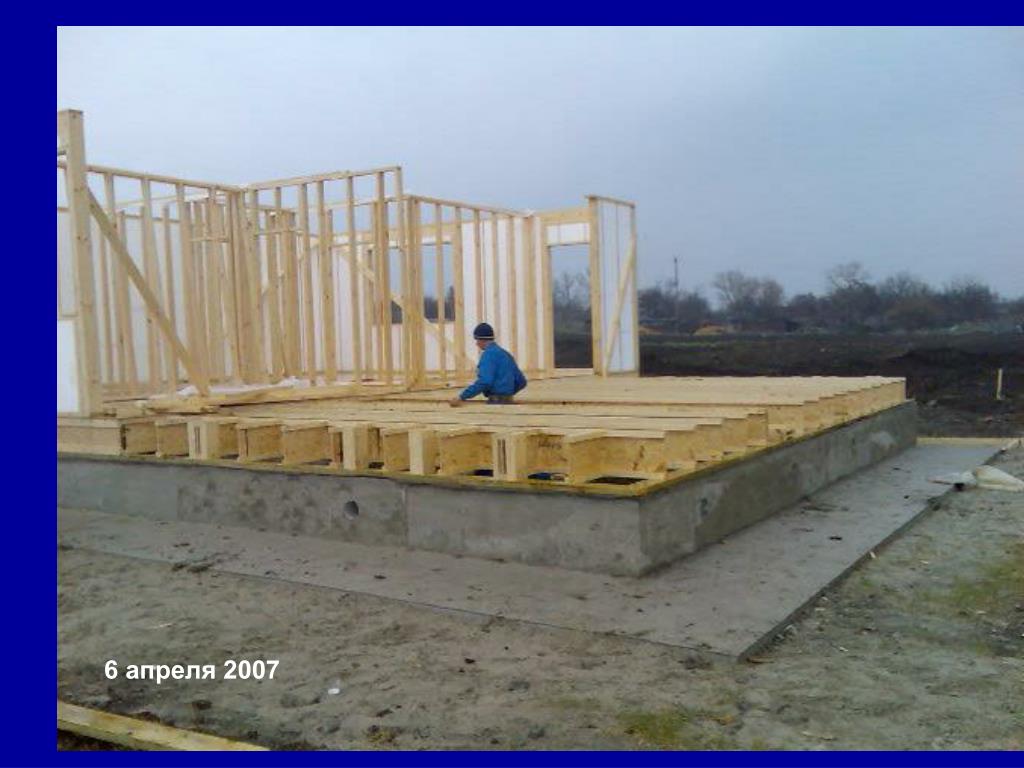

38. 6 апреля 2007

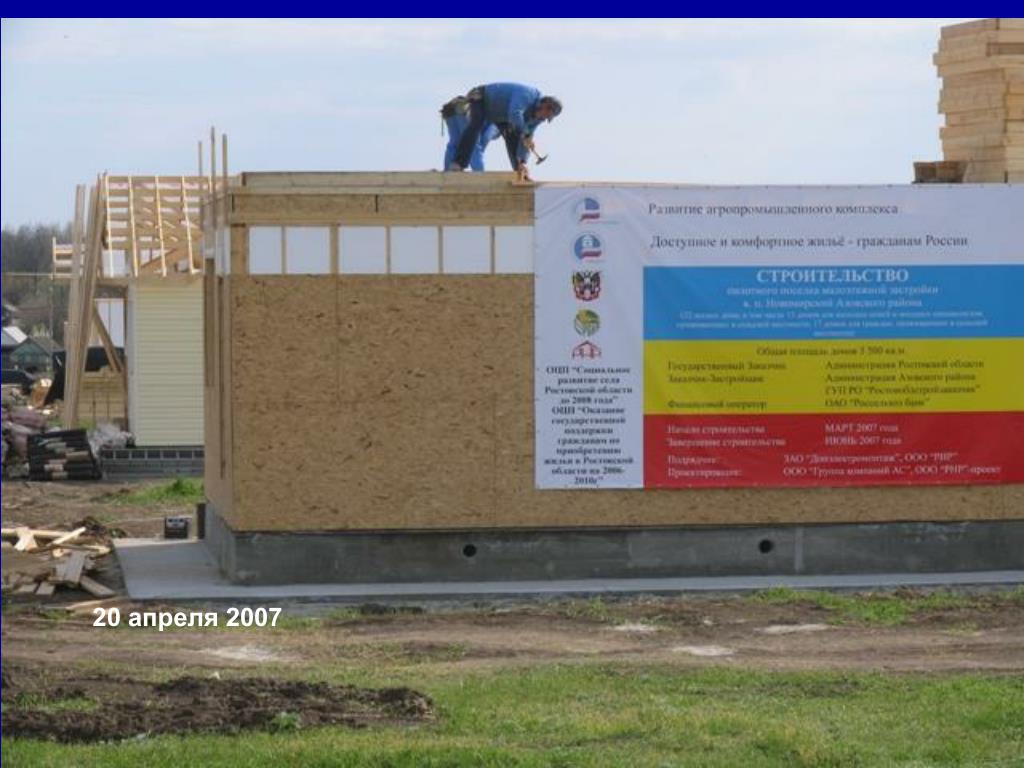

39. 20 апреля 2007

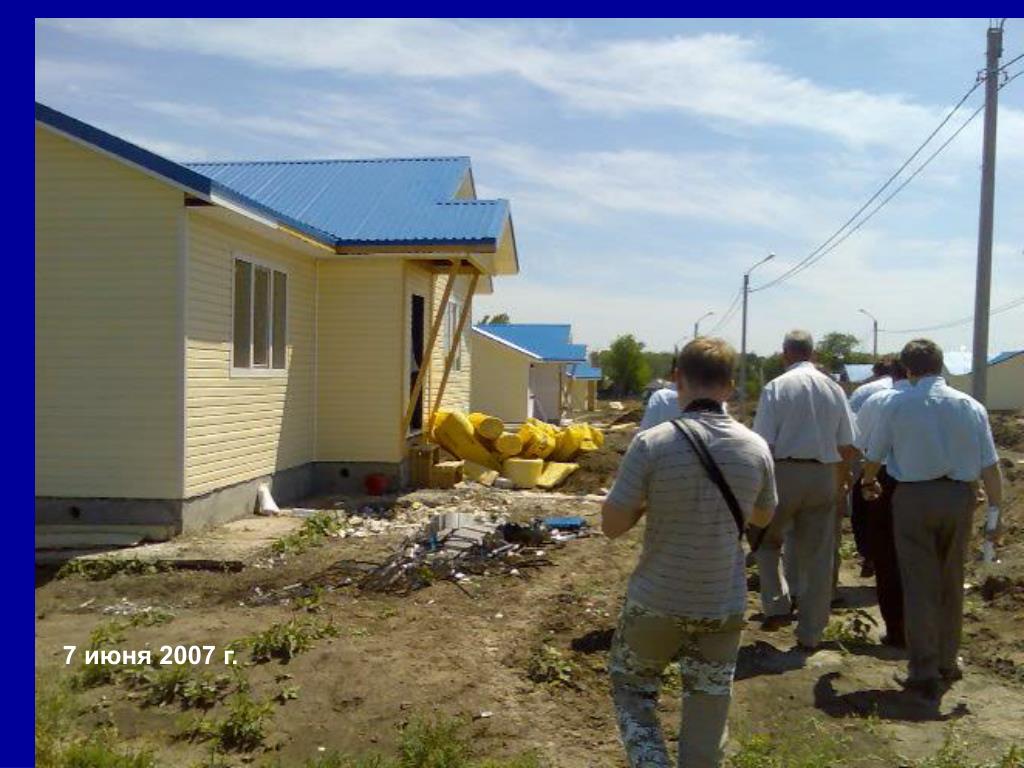

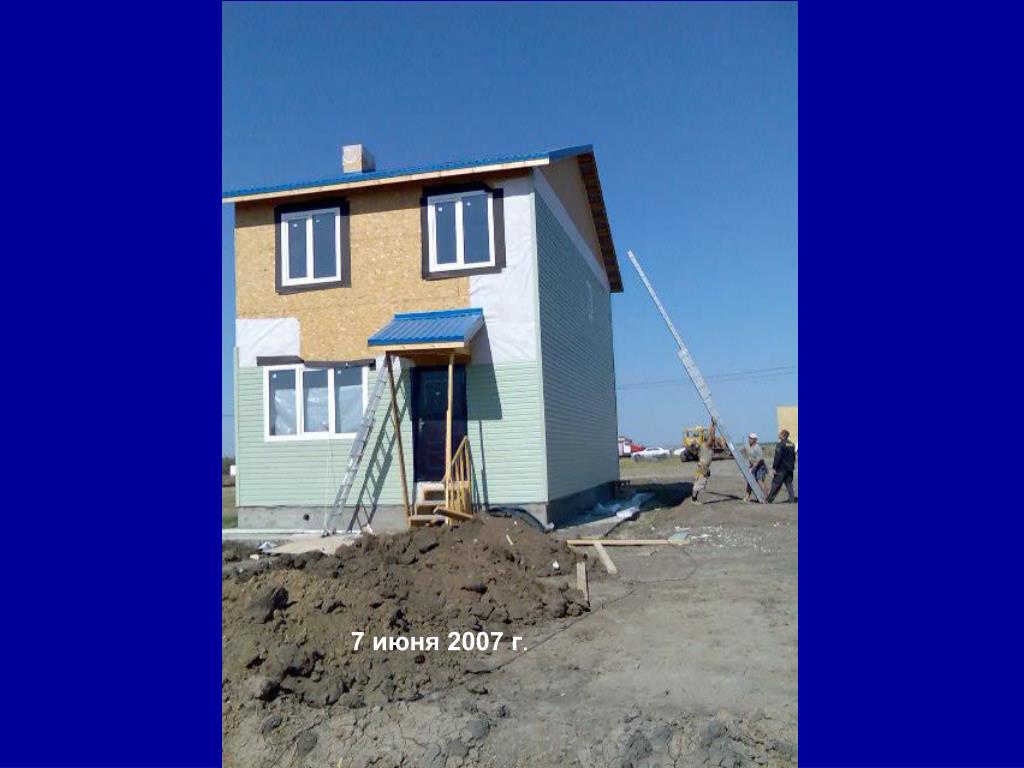

40. 7 июня 2007 г.

41. 7 июня 2007 г.

42. 7 июня 2007 г.

43. 2 июля 2007 года

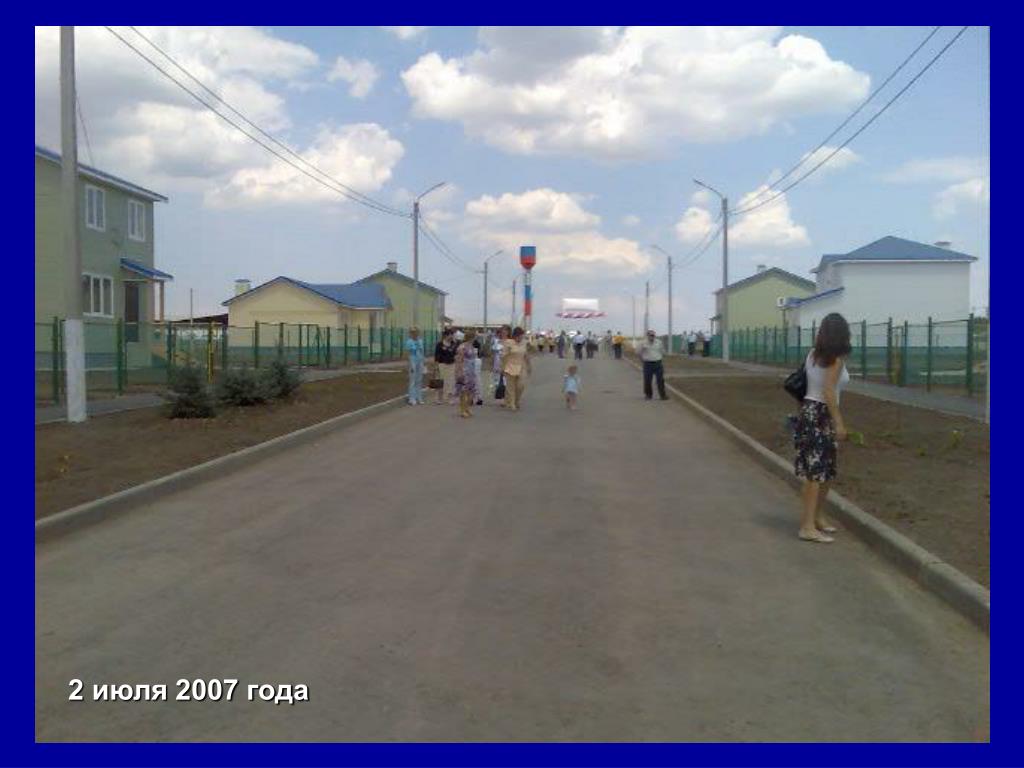

44. 2 июля 2007 года

45. СПАСИБО ЗА ВНИМАНИЕ!
