工作界面与基本操作

1. 第二章 工作界面与基本操作

2. 菜单栏 罗盘 特征树 工具栏 工具栏 图形区域

3. 1、菜单栏 调用工作台， 实现工作台之间的转换 实现文件管理， 包括New、Open、Save等常用操作 对文件进行复制、删除等常规操作 控制特征树、罗盘、模型的显示等操作 主要的工作菜单， 包括大部分的绘图工具 用户自定义工具栏、修改环境变量等高级操作 实现在线帮助 管理多个窗口

4. 2、工具栏 • 工具栏提供了快速访问工具的功能。 • 不同功能模块的工具栏组成有所不同，每个模块的工具栏又包括了各种各样的子工具栏。

5. 装配体设计模块当中所有的工具栏

6. 打开常用工具栏， 关闭不常用工具栏 【工具栏】菜单栏

7. 3、特征树 以树状层次结构显示当前产品的所有特征结构和操作过程

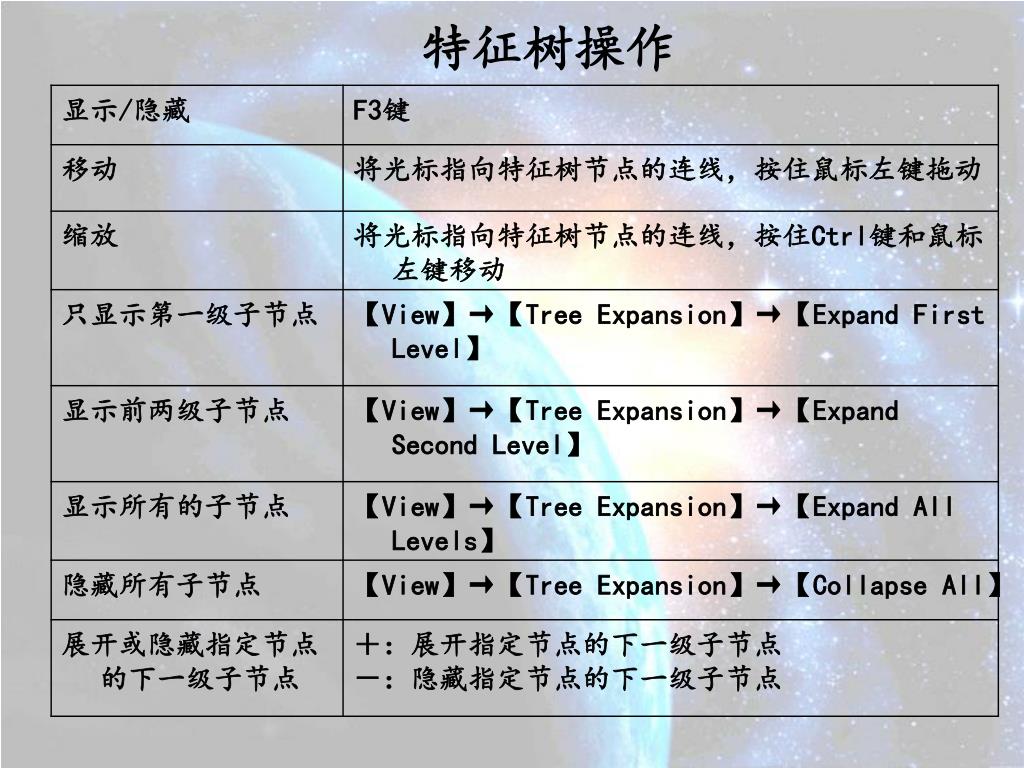

8. 特征树操作

9. 4、罗盘 • 罗盘代表当前的工作坐标系，由与坐标轴平行的直线和三段圆弧组成，其中x和y轴方向各有两条直线，z轴方向只有一条直线。 • 这些直线和圆弧组成平面，分别与相应的坐标平面平行。

10. 罗盘操作－改变形体的显示位置 自由旋转 沿Z轴平移 绕Y轴旋转 绕X轴旋转 沿Y轴平移 沿X轴平移 沿XZ平面平移 沿YZ平面平移 绕Z轴旋转 沿XY平面平移

11. 罗盘操作－改变形体的实际位置 用鼠标左键抓住罗盘上的红色方块，将罗盘移动到指定的物体上，释放鼠标

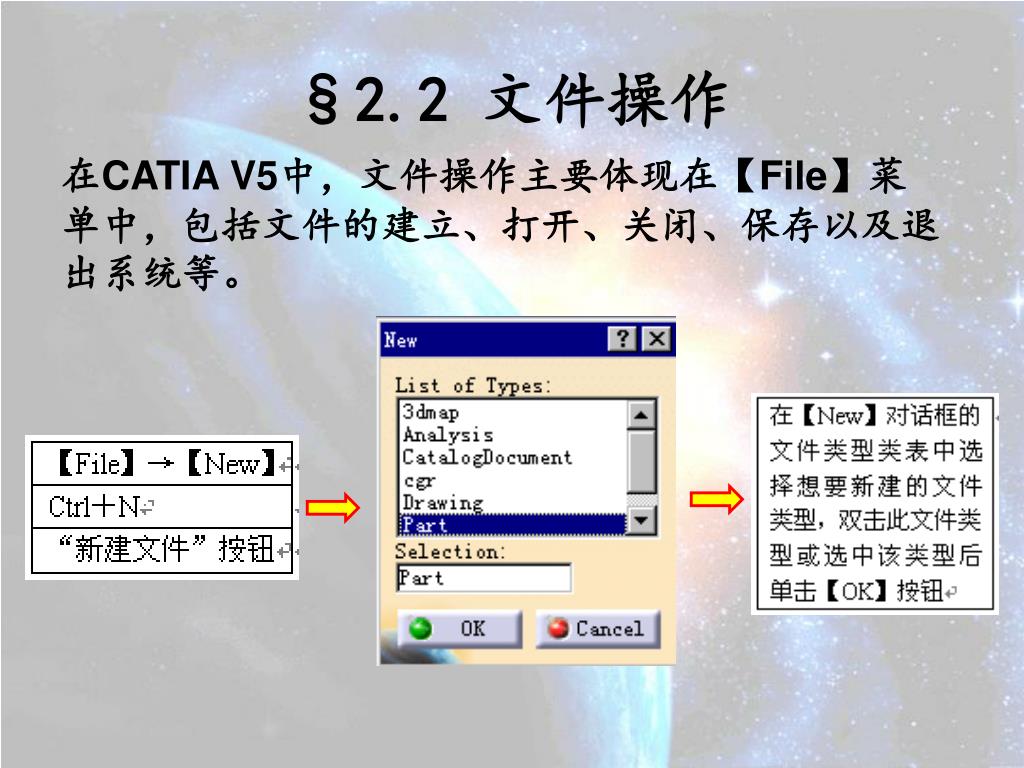

12. §2.2 文件操作 在CATIA V5中，文件操作主要体现在【File】菜单中，包括文件的建立、打开、关闭、保存以及退出系统等。

13. 用户也可以通过“标准工具栏”来进行文件的管理。 新建 打开 保存 打印 剪切 复制 粘贴 撤销

14. §2.3 选择操作 这一节将介绍CATIA为选择提供的【Select】工具栏，该工具栏提供了6种常用的选择方法。 矩形圈选 交叉矩形圈选 通过鼠标确定一个矩形窗口， 与矩形窗口相交以及矩形窗口之外的对象都会被选中 多边形圈选 交叉矩形圈选反操作 波浪线选择 通过鼠标确定一个矩形窗口， 整体在矩形窗口内的对象以及与矩形窗口相交的对象都会被选中 通过鼠标确定一个多边形窗口， 整体在多边形窗口内的对象会被选中 通过鼠标确定条波浪线， 与波浪线相交的对象会被选中 通过鼠标确定一个矩形窗口， 除了整体包含在矩形窗口内部以及与矩形窗口相交的对象之外，都被选中 通过鼠标确定一个矩形窗口， 整体在矩形窗口内的对象就会被选中

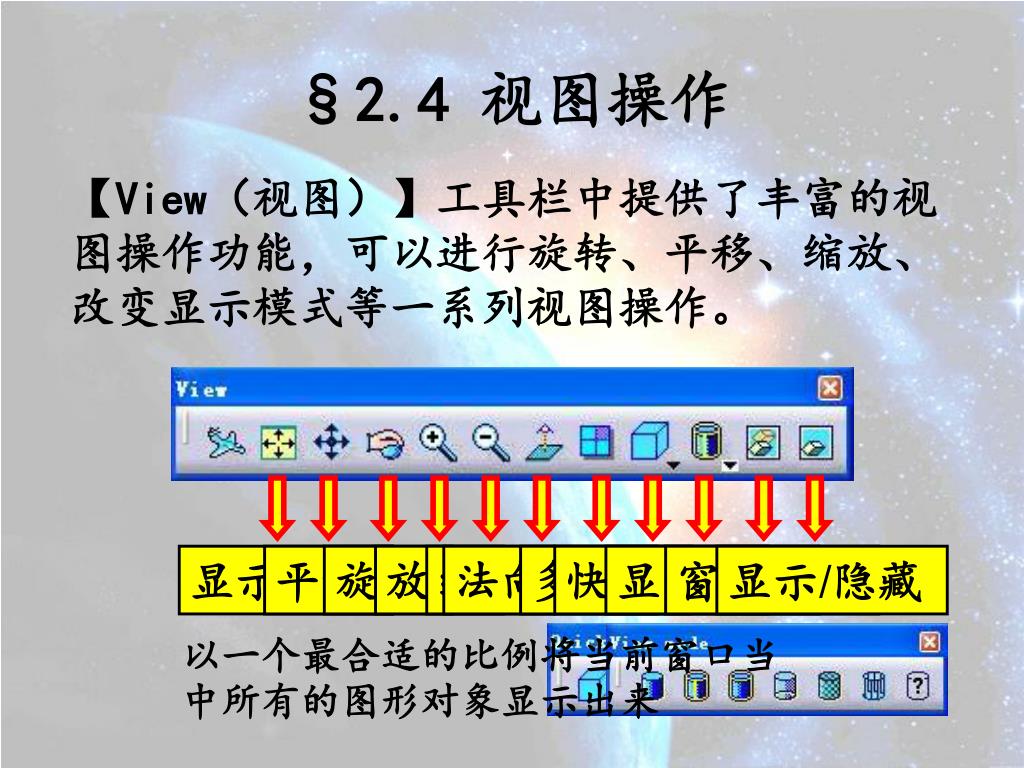

15. §2.4 视图操作 【View（视图）】工具栏中提供了丰富的视图操作功能，可以进行旋转、平移、缩放、改变显示模式等一系列视图操作。 显示全部 平移 旋转 放大 缩小 法向视图 多视图 快速视图 显示模式 窗口切换 显示/隐藏 以一个最合适的比例将当前窗口当中所有的图形对象显示出来

16. 1、平移 平移（Pan）： 操作对象不是物体而是观察位置， 即移动的是观察位置，物体的空间坐标不变。

17. 十字表示平面的中心位置 ②出现手形光标，移动鼠标即可移动物体 ①单击平移按钮

18. 2、旋转 旋转（Rotate）： 操作对象同样不是物体而是观察方向， 即使视点绕视图中心全方位旋转（视点与视图中心的连线方向就是观察方向），并没有改变物体的空间坐标位置。

19. ②出现手形光标，移动鼠标即可旋转物体 ①单击旋转按钮

20. 3、法向视图 • 法线视图（Normal View）功能可以使观察者沿着基准平面的法线方向观察形体 ； • 基准平面既可以是特征树中的xy Plane（或yz Plane、zx Plane），也可以是物体上的任意平面。 ①单击法向视图按钮 ②选择基准平面

21. 4、快速视图 快速视图操作（Quick View）功能可以将观察方向精确定位到某个视图方向。 等轴视图 前视图 后视图 左视图 右视图 俯视图 仰视图 使物体视图旋转到等轴三维视图 沿X轴负方向 沿X轴正方向 沿Y轴负方向 沿Y轴正方向 沿Z轴负方向 沿Z轴正方向

22. 等轴视图

23. 前视图

24. 后视图

25. 左视图

26. 右视图

27. 俯视图

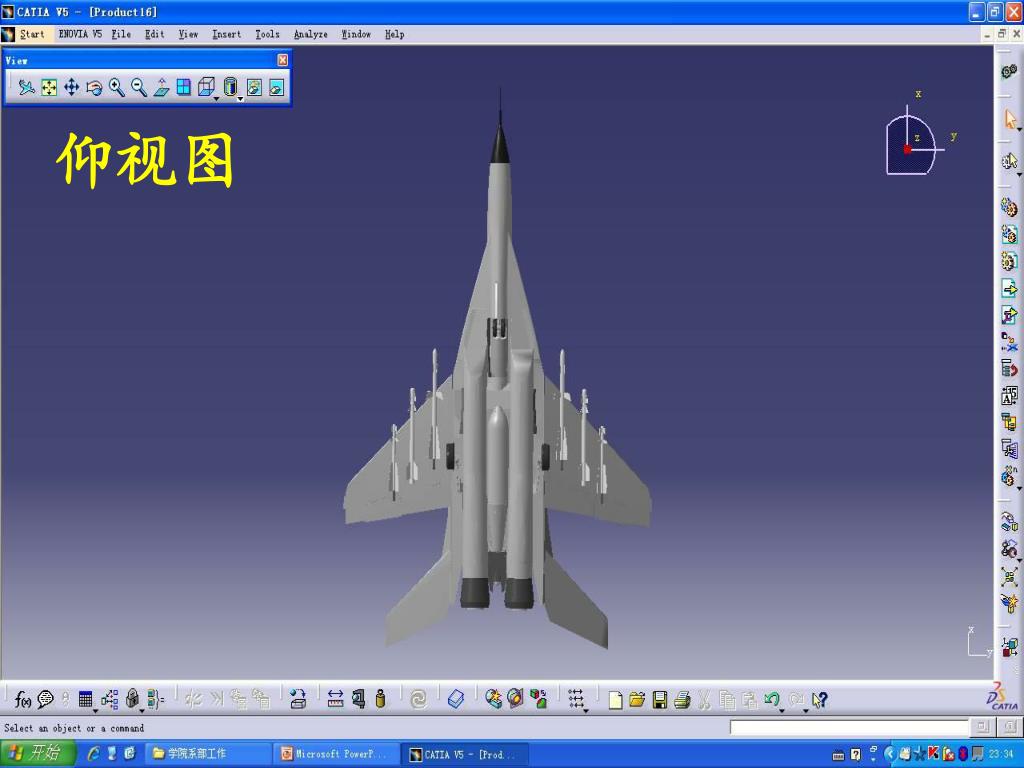

28. 仰视图

29. 5、显示模式

30. 5、显示模式 只对面进行着色渲染，不显示物体的边线轮廓

31. 5、显示模式 对面进行着色渲染，同时显示物体的边线和面与面之间的边线

32. 5、显示模式 对面进行着色渲染，同时显示物体的边线，但是不显示光滑连接面之间的边线

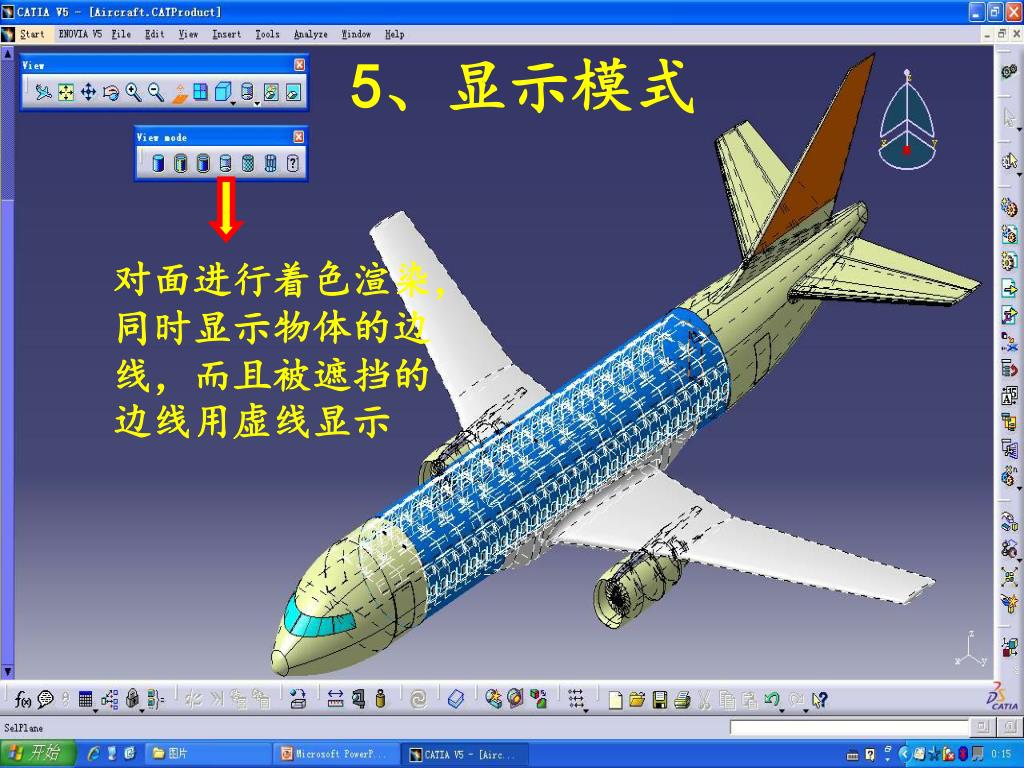

33. 5、显示模式 对面进行着色渲染，同时显示物体的边线，而且被遮挡的边线用虚线显示

34. 5、显示模式 带材料属性渲染

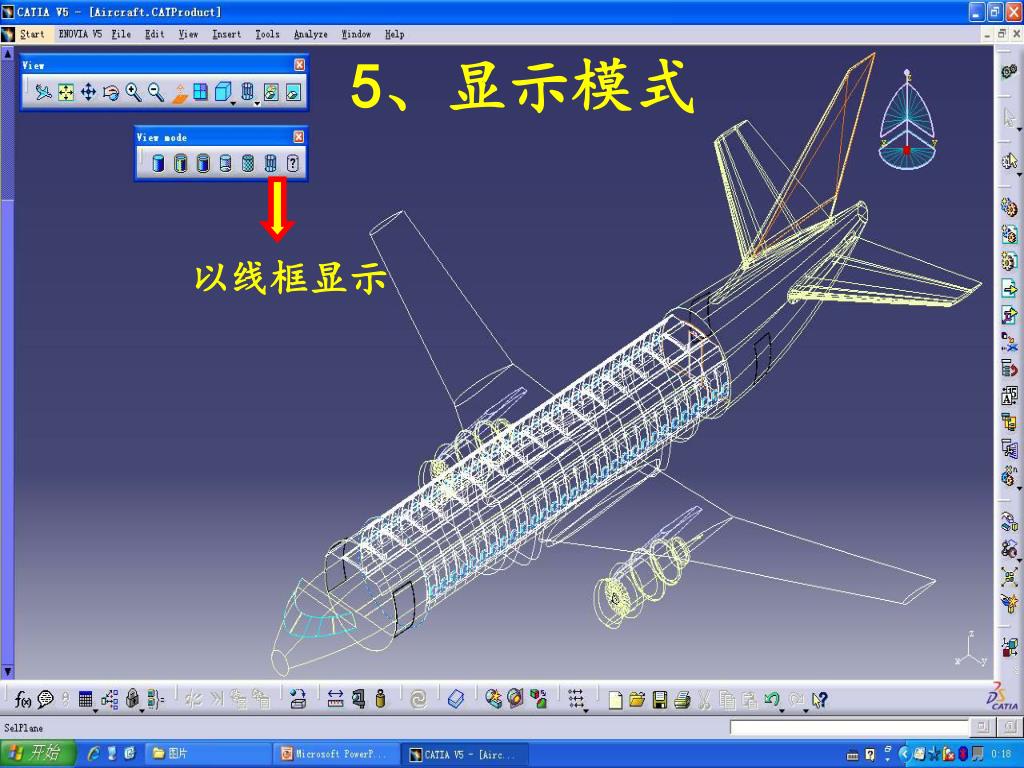

35. 5、显示模式 以线框显示

36. 5、显示模式 定制视图

37. 6、显示/隐藏 • 在设计过程中经常需要显示/隐藏某些元素，操作方法如下： • （1）显示/隐藏（Show/Hide）：在【View】工具栏中单击该按钮，可将原来显示的物体隐藏，或将原来隐藏的物体显示。首先选择需要隐藏的元素，然后单击按钮，这样就能将需要的元素隐藏。 • （2）窗口切换（Swap Visible Space）:在【View】工具栏中单击该按钮，可在显示窗口和隐藏窗口之间切换。如果在显示窗口单击此按钮，在切换到隐藏窗口，显示被隐藏的对象；反之，在隐藏窗口单击此按钮，则会切换到显示窗口。

38. §2.5 修改几何对象的图形特性 • 图形特性是指几何对象的颜色、透明度、线宽、线型、图层等属性。 • 修改几何对象的图形特性方法有： • 通过图形特性工具栏修改几何对象的图形特性； • 通过上下文相关菜单修改几何对象的图形特性； • 通过特性刷修改几何对象的图形特性

39. 1、通过图形特性工具栏修改几何对象的图形特性1、通过图形特性工具栏修改几何对象的图形特性 修改几何对象的颜色 修改几何对象的透明度 修改几何对象的线宽 修改几何对象的线型 修改点的样式 修改几何对象的图层 首先选择要修改的几何对象，选择新的图形特性，然后单击绘图区的空白处即可。

40. 2、通过上下文相关菜单修改几何对象的图形特性2、通过上下文相关菜单修改几何对象的图形特性 光标指向需要修改图形特性的几何对象，单击鼠标右键，在弹出的上下文相关菜单中选择【Properties】 在对话框中输入新的图形特性，单击OK按钮即可。

41. 3、通过特性刷修改几何对象的图形特性 特性刷 选取一个圆，再选取一条直线。假定直线的颜色为红色、线宽为0.35mm、线型为虚线，那么圆的颜色将改变为红色、线宽改变为0.35mm、线型改变为虚线。后选取的这条直线即为样板对象。 单击特性刷，选取需要修改图形特性的几何对象，再选取样板对象，则需要修改的几何对象的图形特性将改变为与样板对象的特性一致。

42. §2.6 测量工具 • 在产品设计过程中，经常要测量几何元素之间的距离、角度等参数，这就需要使用【Measure】（测量）工具栏。 两元素间测量 单个元素间测量

43. 1、两元素间测量（Measure Between） • 两元素间测量（Measure Between）功能 对两个几何元素（点、线、面）进行距离、角度的测量。 • 在【Measure】工具栏中单击 ，弹出【Measure Between】对话框。

44. 第一次测量需要选择两个元素，而第二次以后的测量都是以前一次的第二个元素作为测量的起始元素。第一次测量需要选择两个元素，而第二次以后的测量都是以前一次的第二个元素作为测量的起始元素。 测量两个元素之间的距离，每次选择两个元素，再次测量需要重新选择两个元素 连续测量所选元素与第一个被选元素之间的距离。 两元素间测量 链式测量 栈式测量 单个元素测量 测量某点处几何体厚度 在选择几何元素类型时默认选项为“Any geometry”（任何类型），但是如果选择部位有多种元素类型时，这样选择就不太方便，这个问题可以通过在【Selection 1 mode】或者【Selection 2 mode】下拉列表框中选择某种指定的类型解决。 指定要测量的几何参数类型 精确计算，如果得不到精确结构则可以使用近似值 计算模式 精确计算 采用近似值 保留测量结果

45. 2、单个元素测量（Measure Item ） • 在【Measure】工具栏或【Measure Between】对话框中单击图标 ，将弹出【Measure Item】对话框。 测量结果的项目与所选对象的类型相关
