1 / 6

EXERCÍCIO CARTA DE SMITH

EXERCÍCIO CARTA DE SMITH. Localização de pontos de Máximo e Mínimos de tensão da onda estacionária. Uma linha de transmissão sem perdas ,de impedância característica igual a 50 é terminada por uma carga de impedância igual a 50 + j 75 . Determinar : O coeficiente de reflexão;

bina
Download Presentation

EXERCÍCIO CARTA DE SMITH

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. EXERCÍCIO CARTA DE SMITH Localização de pontos de Máximo e Mínimos de tensão da onda estacionária. Uma linha de transmissão sem perdas ,de impedância característica igual a 50 é terminada por uma carga de impedância igual a 50 + j 75 . Determinar : • O coeficiente de reflexão; • A relação de onda estacionária ; • A impedância em um ponto a 75º a partir da carga ; • Quem será encontrado primeiro na onda estacionária :um ponto de máximo ou um ponto de mínimo?E a que distância

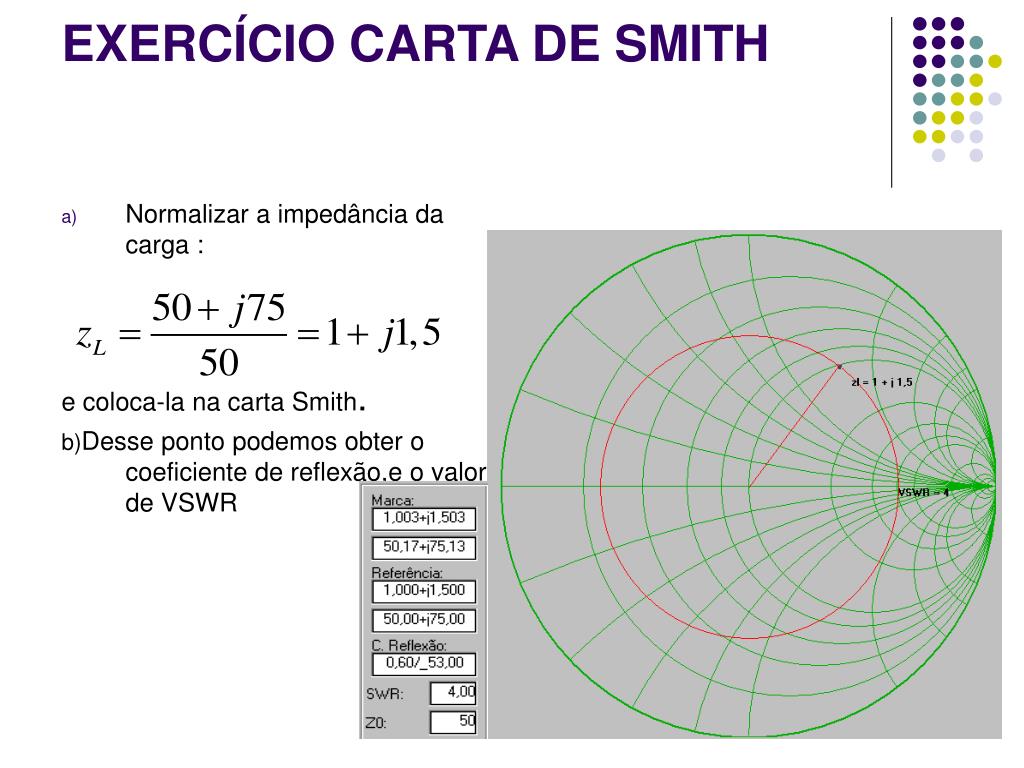

  2. EXERCÍCIO CARTA DE SMITH • Normalizar a impedância da carga : e coloca-la na carta Smith. b)Desse ponto podemos obter o coeficiente de reflexão,e o valor de VSWR

  3. EXERCÍCIO CARTA DE SMITH c)Impedância a um ponto a 75º a partir da carga . As distâncias em linhas de transmissão são referenciadas em comprimentos elétricos ou em graus elétricos .Para isso devemos transformar graus elétricos em comprimentos de onda , ou seja : • Equivale a 360º ou 2 radianos , logo ; • 360º X 75º X=0,208 devemos andar (0,176+0,208) 0,384 em direção ao gerador

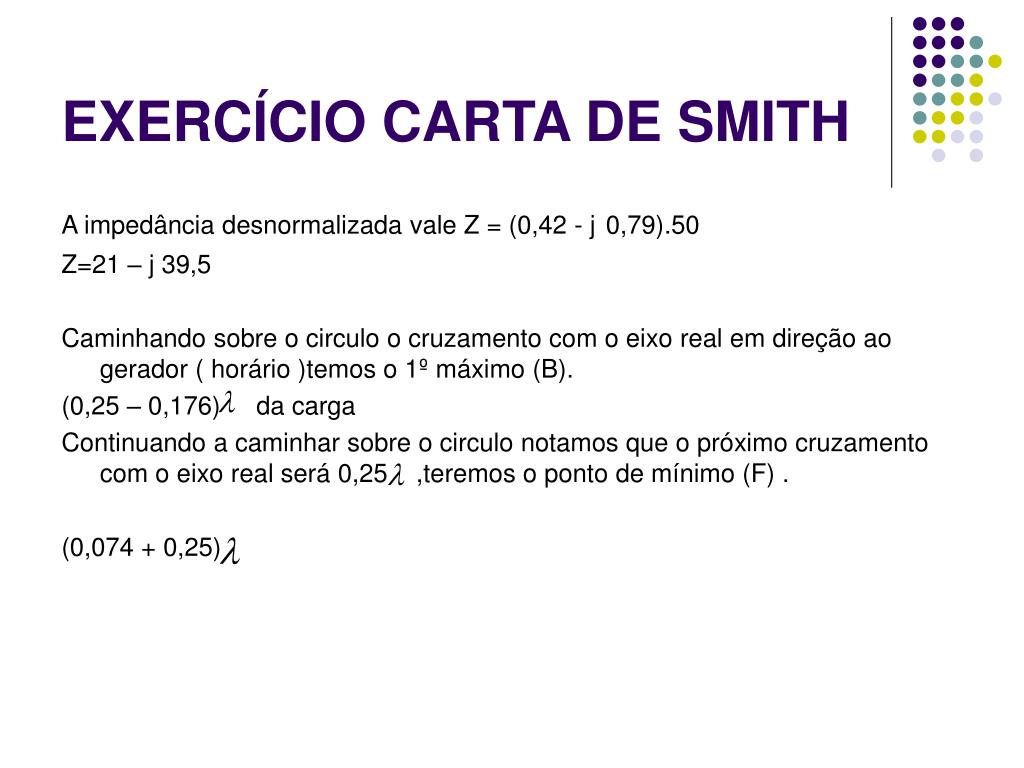

  4. EXERCÍCIO CARTA DE SMITH A impedância desnormalizada vale Z = (0,42 - j0,79).50 Z=21 – j 39,5 Caminhando sobre o circulo o cruzamento com o eixo real em direção ao gerador ( horário )temos o 1º máximo (B). (0,25 – 0,176) da carga Continuando a caminhar sobre o circulo notamos que o próximo cruzamento com o eixo real será 0,25 ,teremos o ponto de mínimo (F) . (0,074 + 0,25)

  5. EXERCÍCIO CARTA DE SMITH

  6. EXERCÍCIO CARTA DE SMITH

More Related
