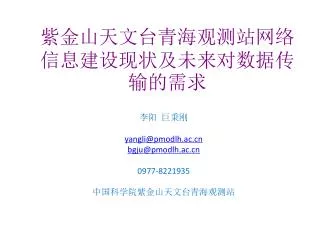

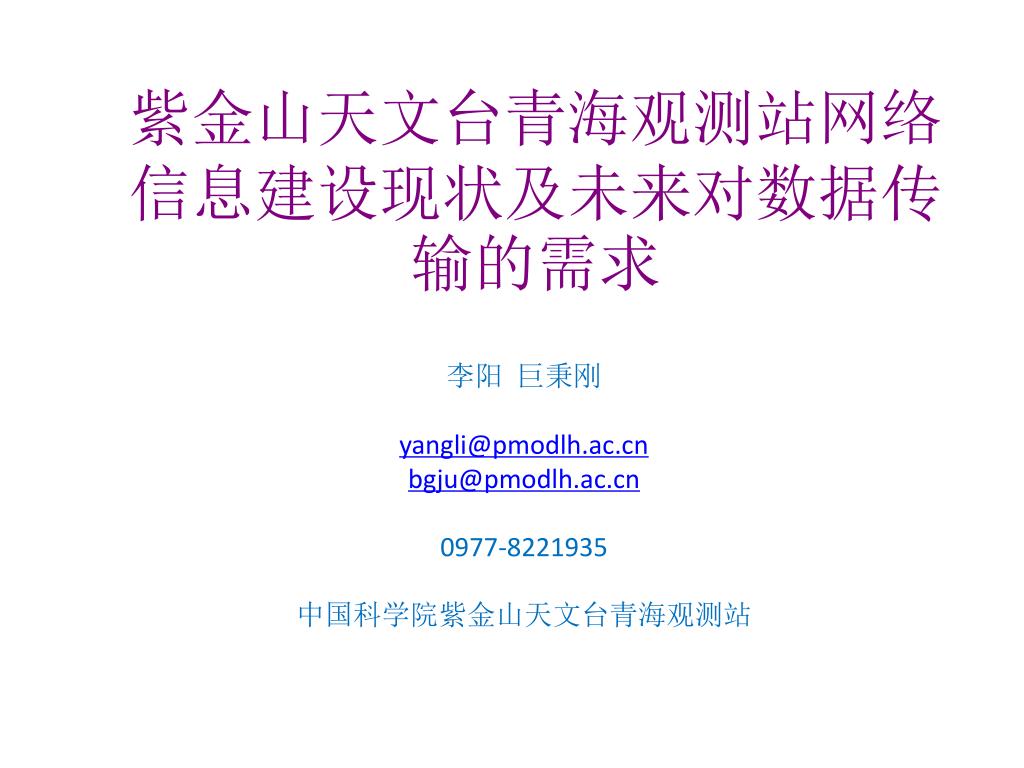

  1. 紫金山天文台青海观测站网络信息建设现状及未来对数据传输的需求紫金山天文台青海观测站网络信息建设现状及未来对数据传输的需求 李阳 巨秉刚 yangli@pmodlh.ac.cn bgju@pmodlh.ac.cn 0977-8221935 中国科学院紫金山天文台青海观测站

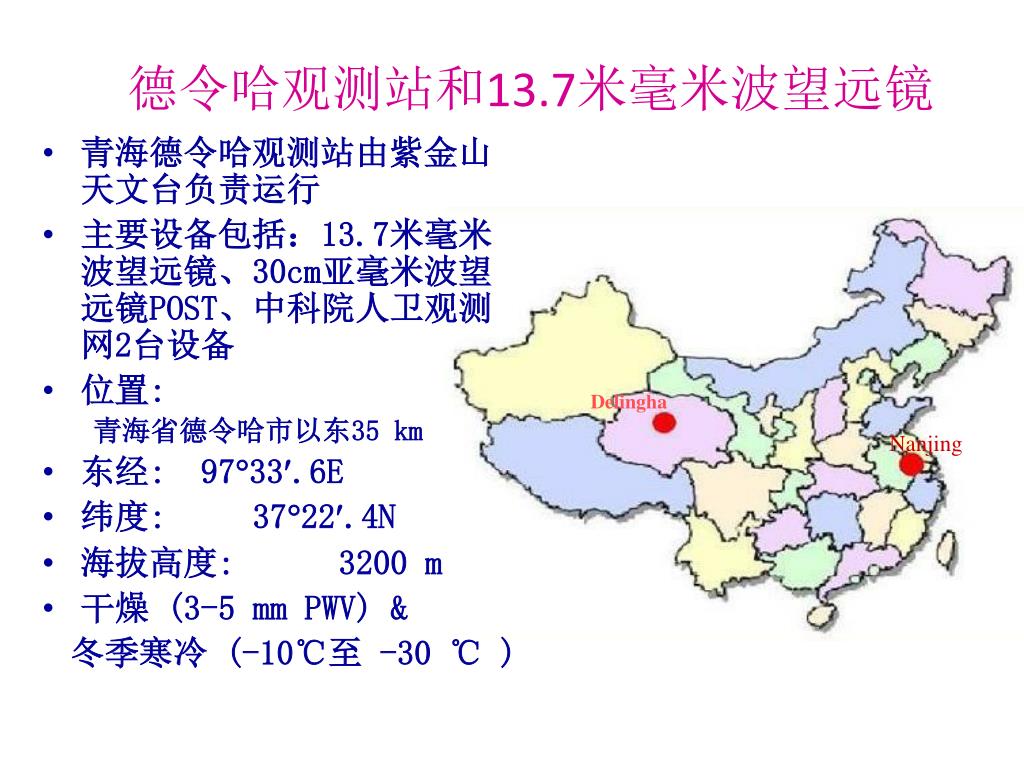

  2. Nanjing 德令哈观测站和13.7米毫米波望远镜 • 青海德令哈观测站由紫金山天文台负责运行 • 主要设备包括：13.7米毫米波望远镜、30cm亚毫米波望远镜POST、中科院人卫观测网2台设备 • 位置: 青海省德令哈市以东35 km • 东经: 9733.6E • 纬度: 3722.4N • 海拔高度: 3200 m • 干燥 (3-5 mm PWV) & 冬季寒冷 (-10℃至 -30 ℃ ) Delingha

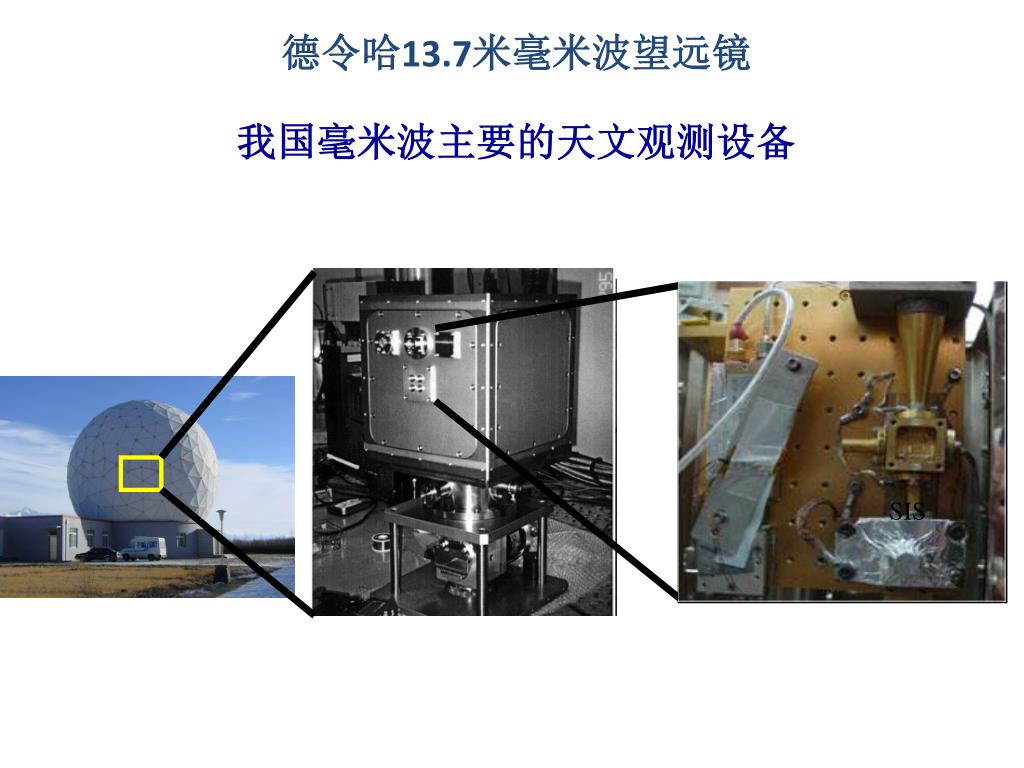

  3. 德令哈13.7米毫米波望远镜 我国毫米波主要的天文观测设备 SIS

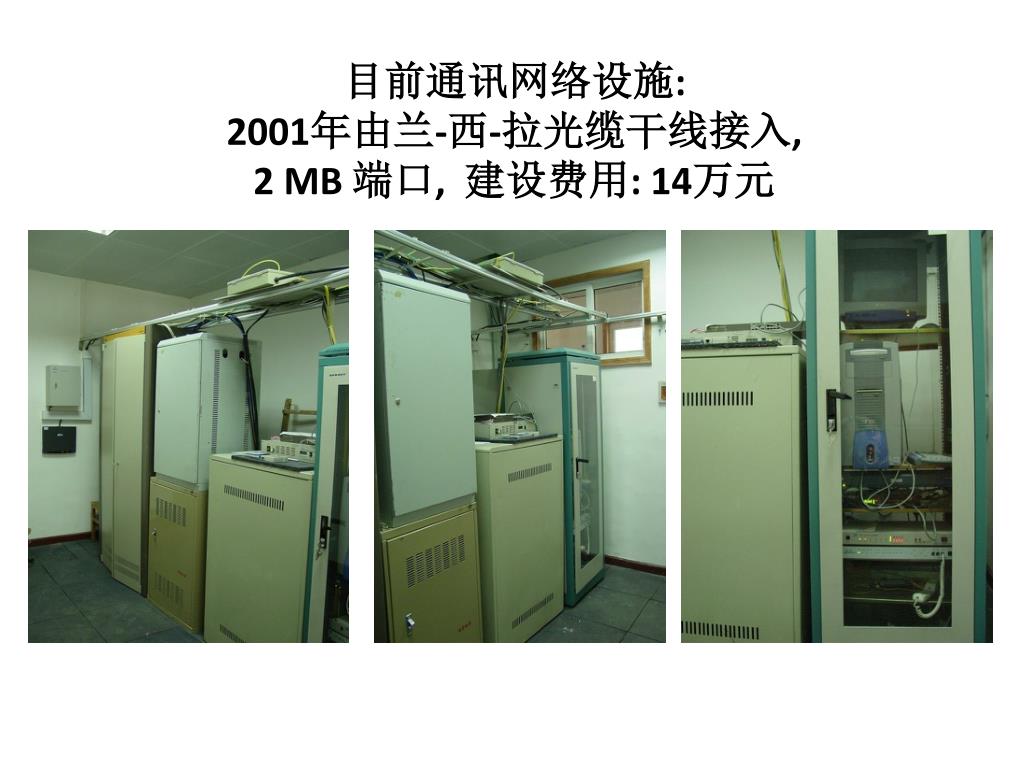

  4. 目前通讯网络设施:2001年由兰-西-拉光缆干线接入,2 MB 端口, 建设费用:14万元

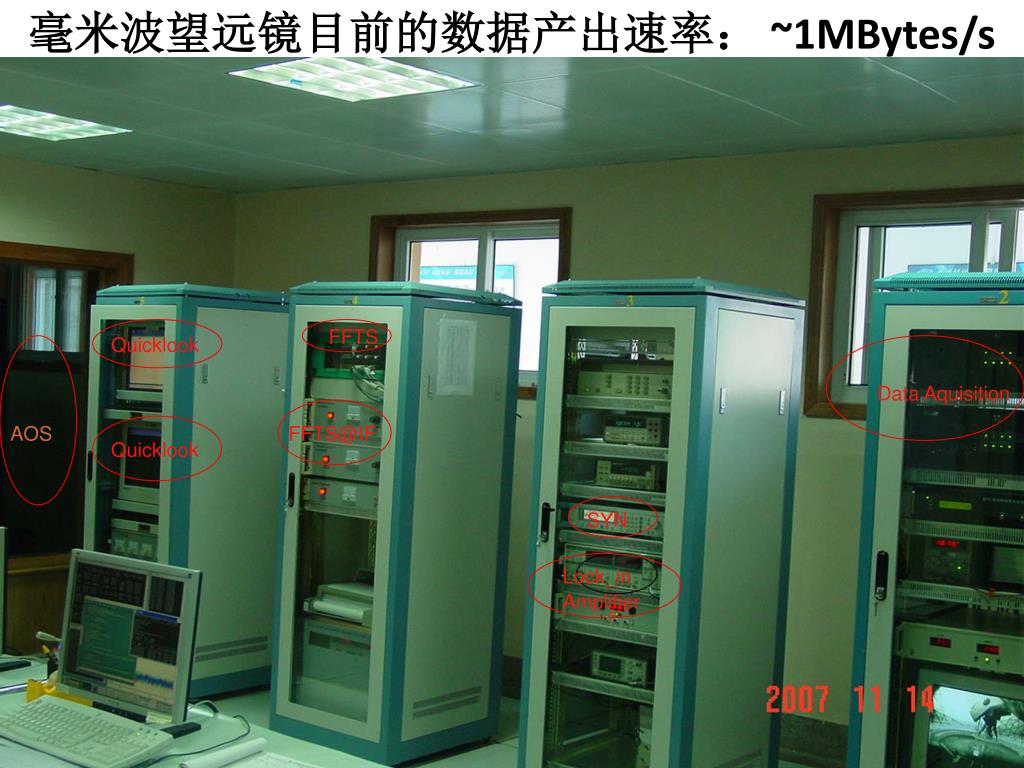

  5. 毫米波望远镜目前的数据产出速率： ~1MBytes/s FFTS Quicklook Data Aquisition AOS FFTS@IF Quicklook SYN Lock_inAmplifier

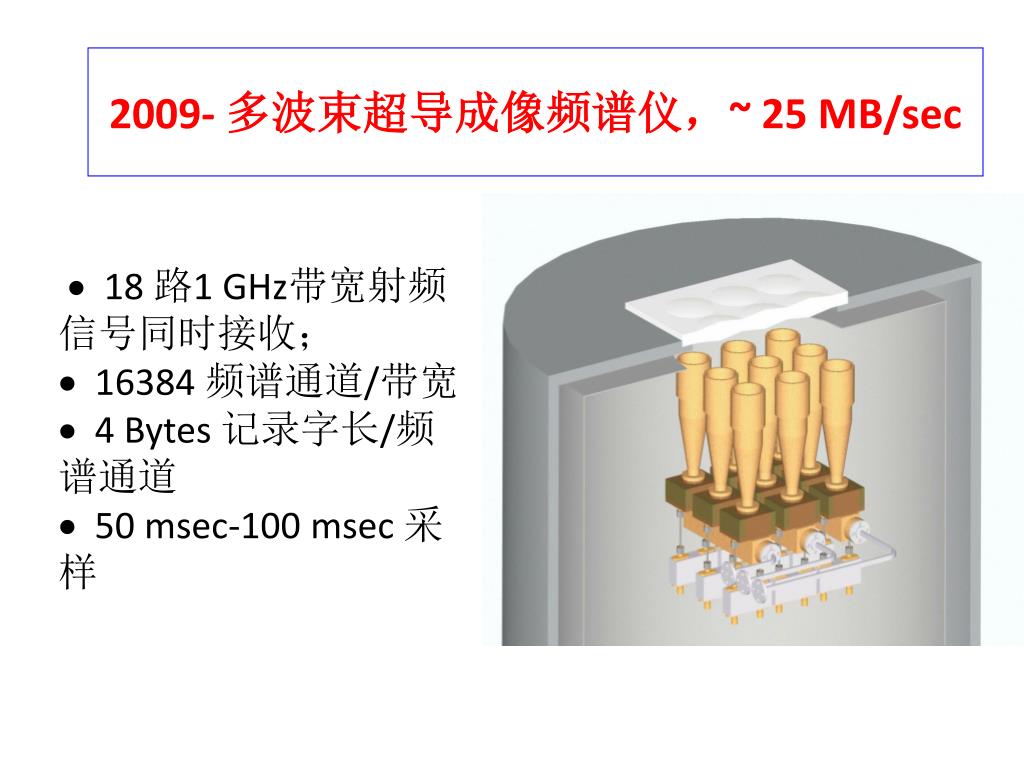

  6. 2009- 多波束超导成像频谱仪，~ 25MB/sec 18 路1 GHz带宽射频信号同时接收； 16384 频谱通道/带宽 4Bytes 记录字长/频谱通道 50 msec-100 msec 采样

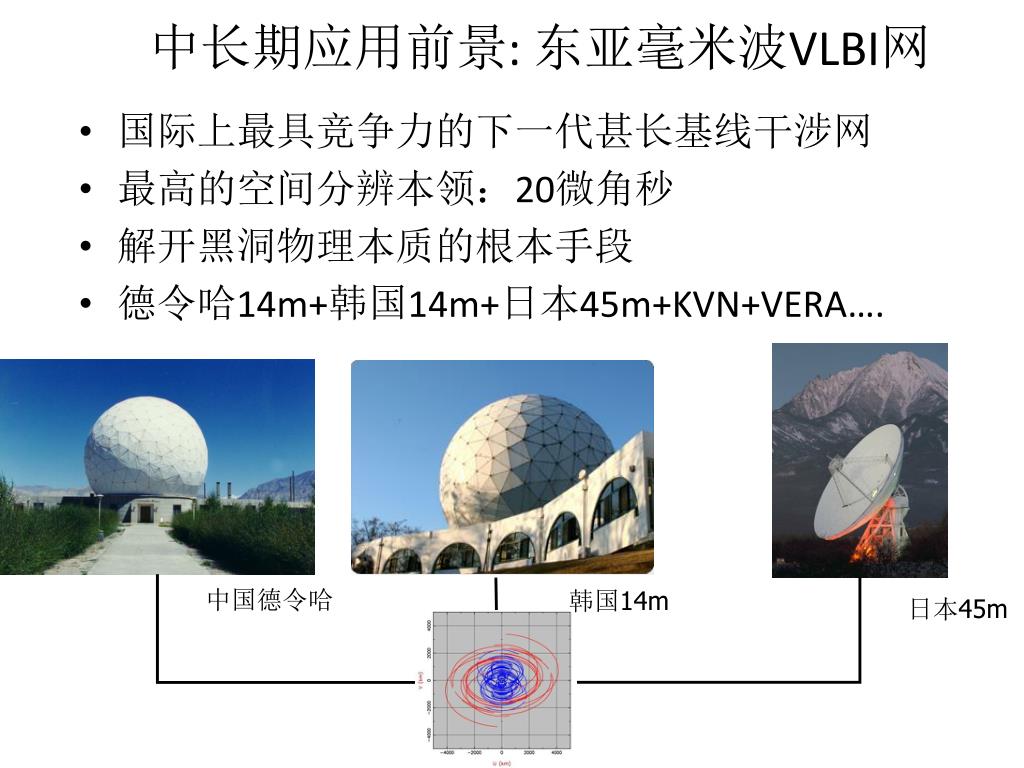

  7. 中长期应用前景: 东亚毫米波VLBI网 • 国际上最具竞争力的下一代甚长基线干涉网 • 最高的空间分辨本领：20微角秒 • 解开黑洞物理本质的根本手段 • 德令哈14m+韩国14m+日本45m+KVN+VERA…. 中国德令哈 韩国14m 日本45m

  8. 组建下一代毫米波VLBI网 • 2002年,第1届毫米波VLBI科学讨论会,上海。同时成立东亚VLBI联盟,中国作为主要发起国之一; • 2006年,第2届VLBI科学讨论会,南京。会后，联盟工作组现场考察德令哈，从事在毫米波望远镜之间组建VLBI网络的联网设备和实验的准备工作； • 近期目标：尽快完成设备组建，开展实验观测。 2006-05-23

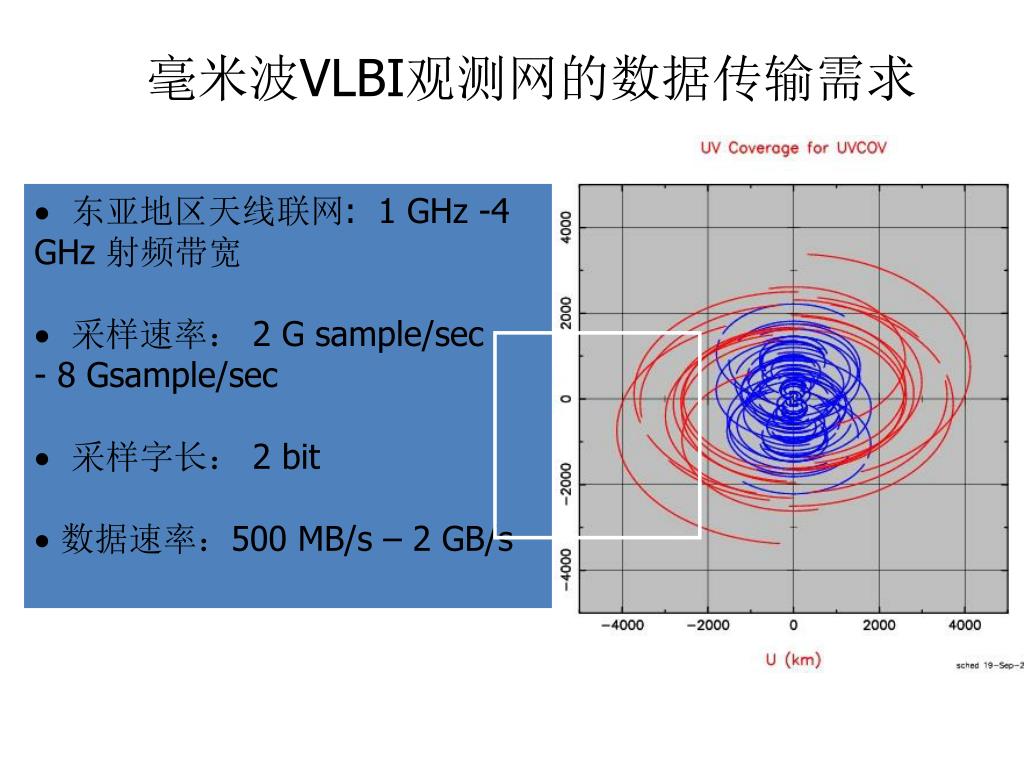

  9. 毫米波VLBI观测网的数据传输需求  东亚地区天线联网: 1 GHz -4 GHz 射频带宽  采样速率： 2G sample/sec - 8 Gsample/sec  采样字长： 2bit  数据速率：500 MB/s – 2 GB/s

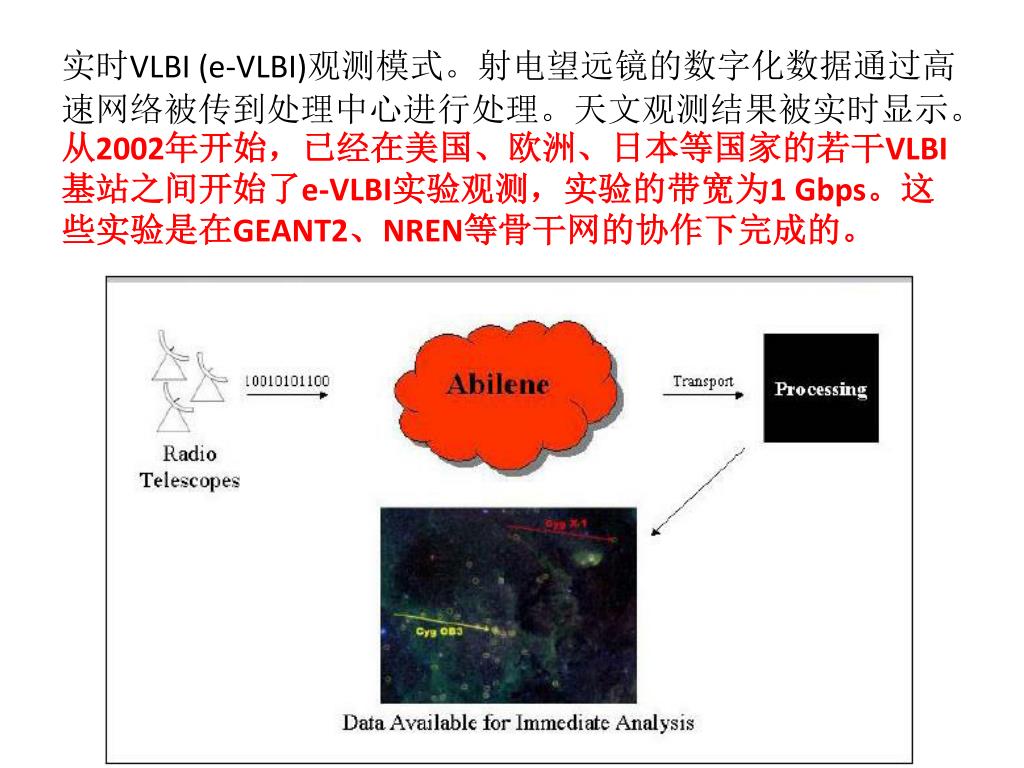

  10. 实时VLBI (e-VLBI)观测模式。射电望远镜的数字化数据通过高速网络被传到处理中心进行处理。天文观测结果被实时显示。从2002年开始，已经在美国、欧洲、日本等国家的若干VLBI基站之间开始了e-VLBI实验观测，实验的带宽为1 Gbps。这些实验是在GEANT2、NREN等骨干网的协作下完成的。

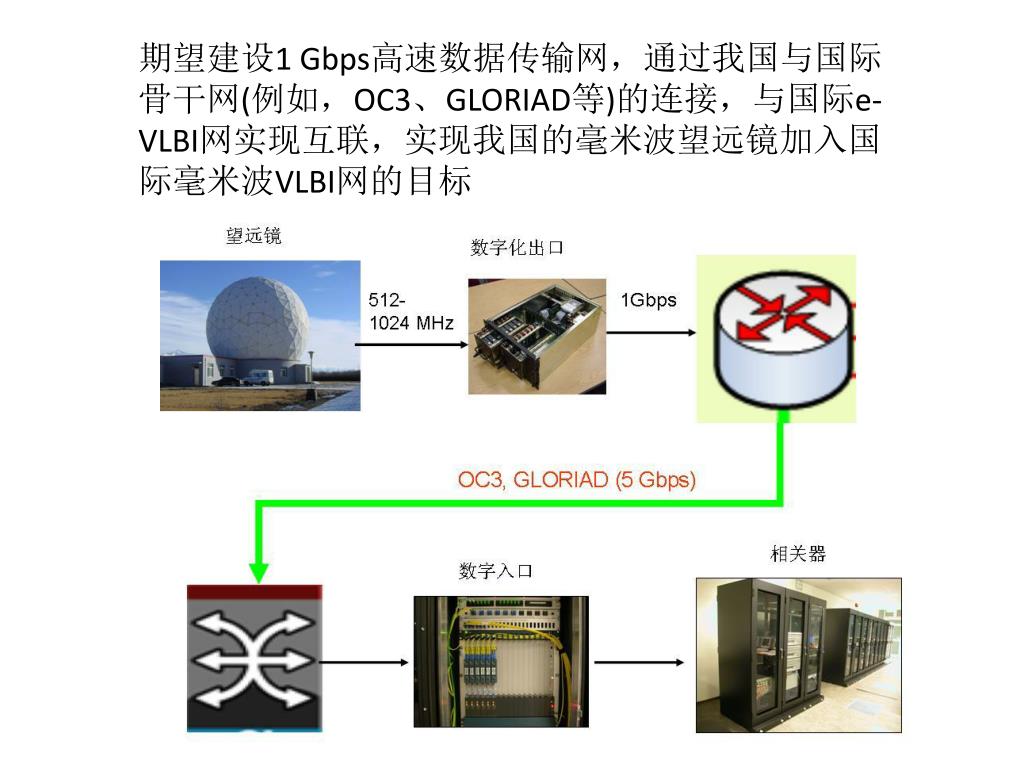

  11. 期望建设1 Gbps高速数据传输网，通过我国与国际骨干网(例如，OC3、GLORIAD等)的连接，与国际e-VLBI网实现互联，实现我国的毫米波望远镜加入国际毫米波VLBI网的目标

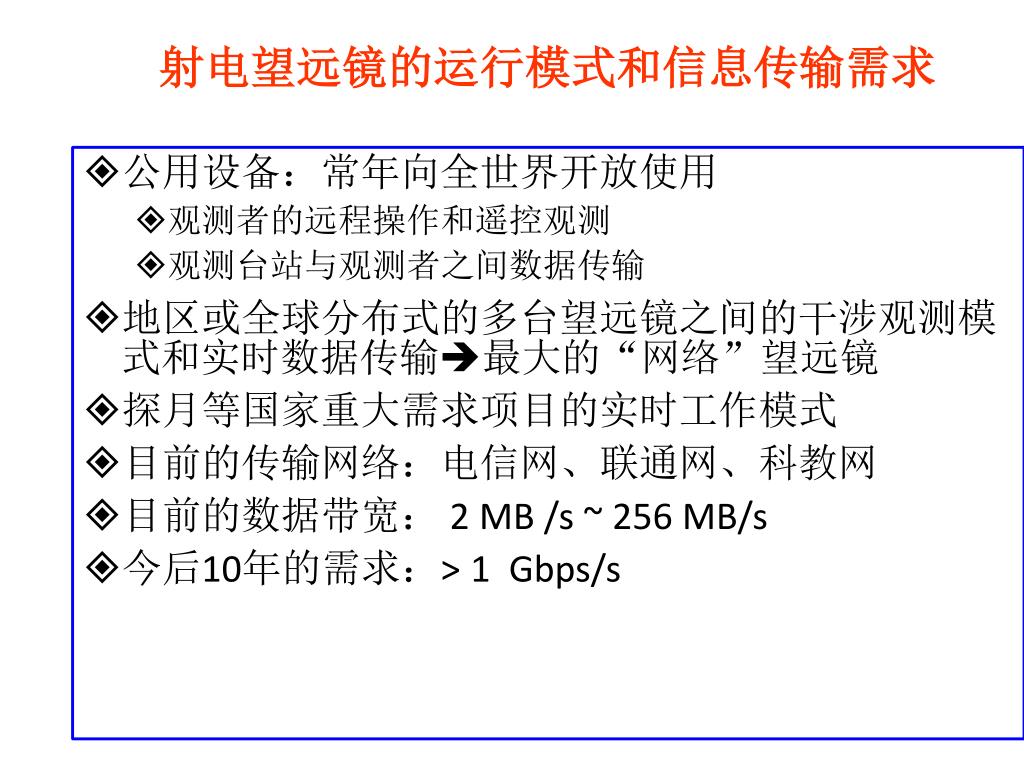

  12. 射电望远镜的运行模式和信息传输需求 • 公用设备：常年向全世界开放使用 • 观测者的远程操作和遥控观测 • 观测台站与观测者之间数据传输 • 地区或全球分布式的多台望远镜之间的干涉观测模式和实时数据传输最大的“网络”望远镜 • 探月等国家重大需求项目的实时工作模式 • 目前的传输网络：电信网、联通网、科教网 • 目前的数据带宽： 2 MB/s ~ 256 MB/s • 今后10年的需求：>1Gbps/s

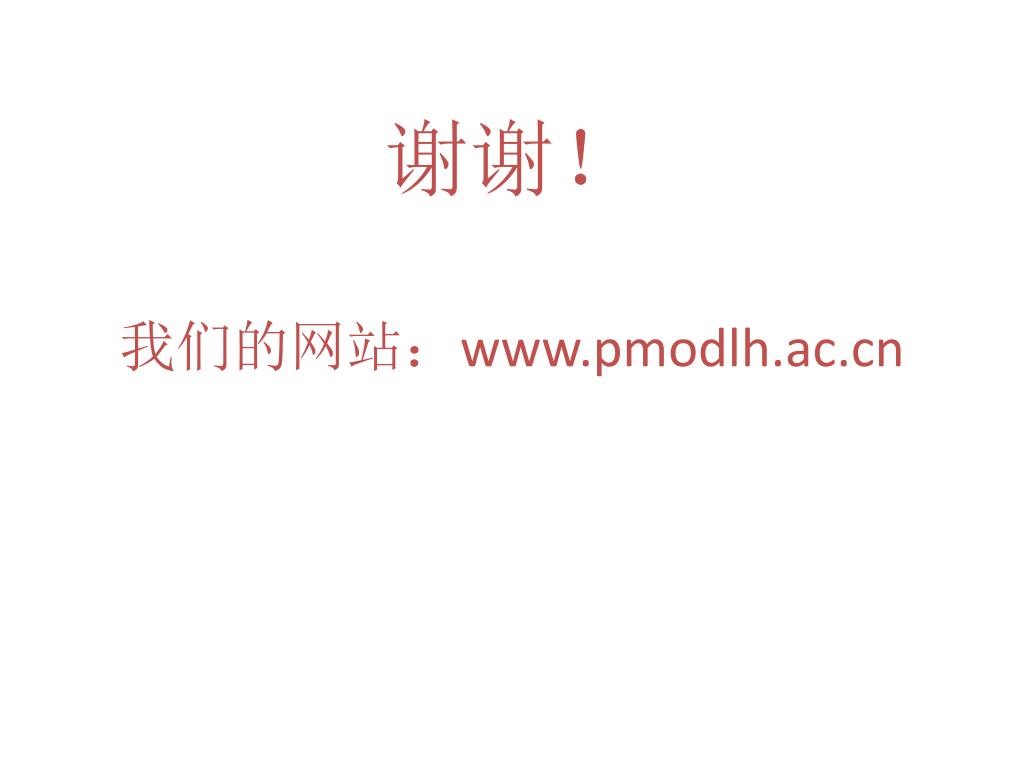

  13. 谢谢！我们的网站：www.pmodlh.ac.cn
