  1. 電子學 I 第4章 雙極性電晶體 4-1 電晶體的結構與工作模式 4-2 共基極組態 4-3 共射極組態 4-4 共集極組態

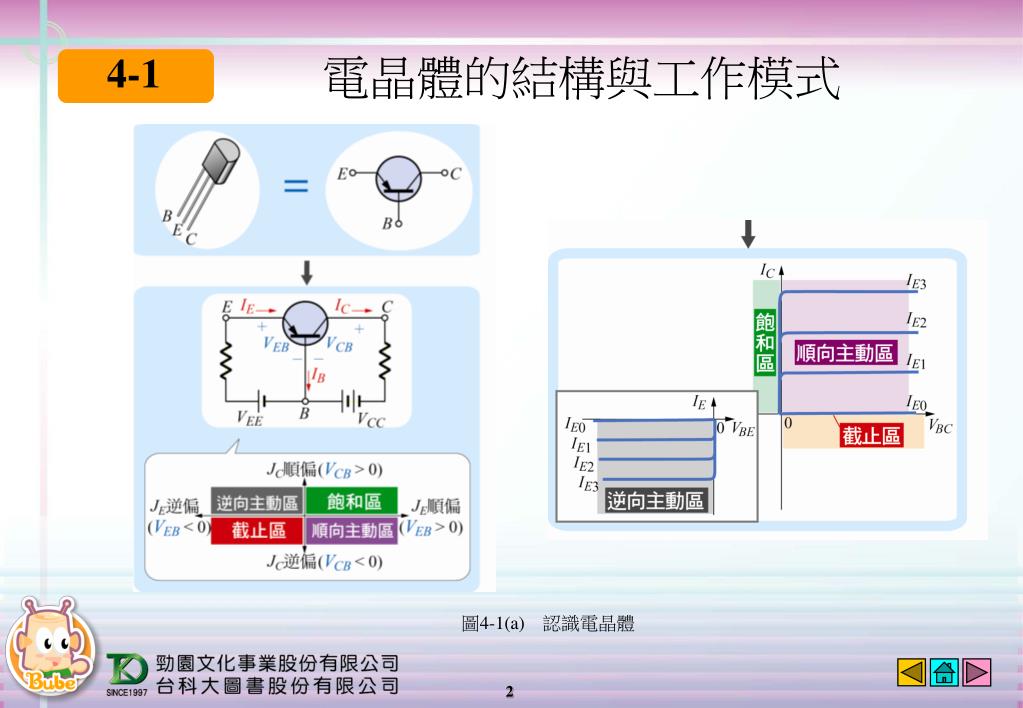

  2. 電晶體的結構與工作模式 4-1 圖4-1(a)　認識電晶體

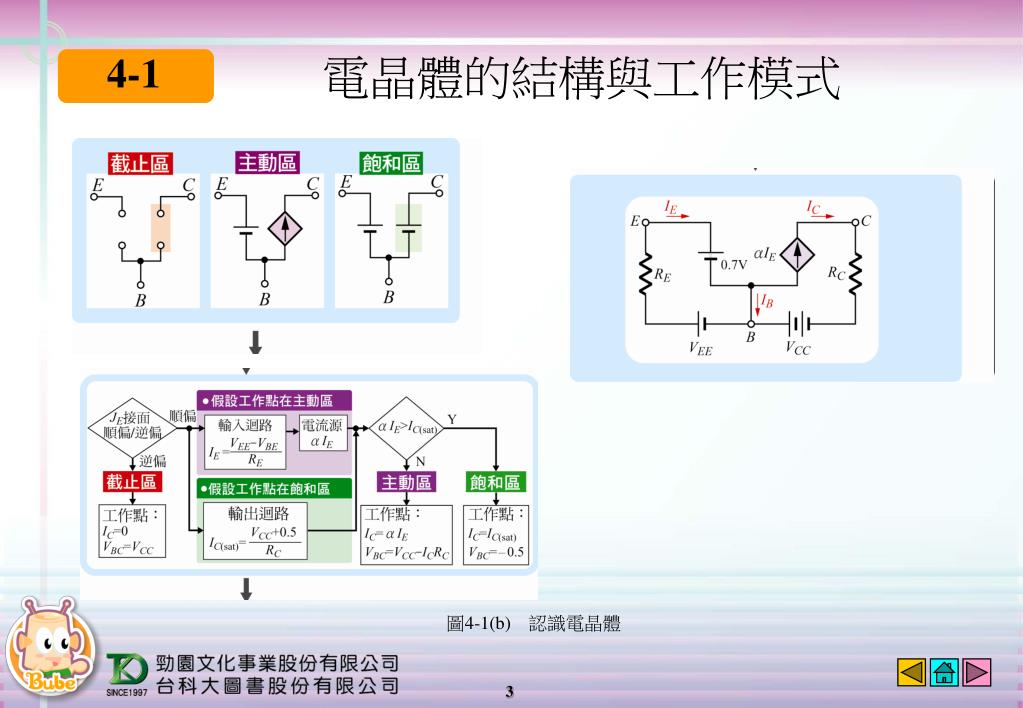

  3. 電晶體的結構與工作模式 4-1 圖4-1(b)　認識電晶體

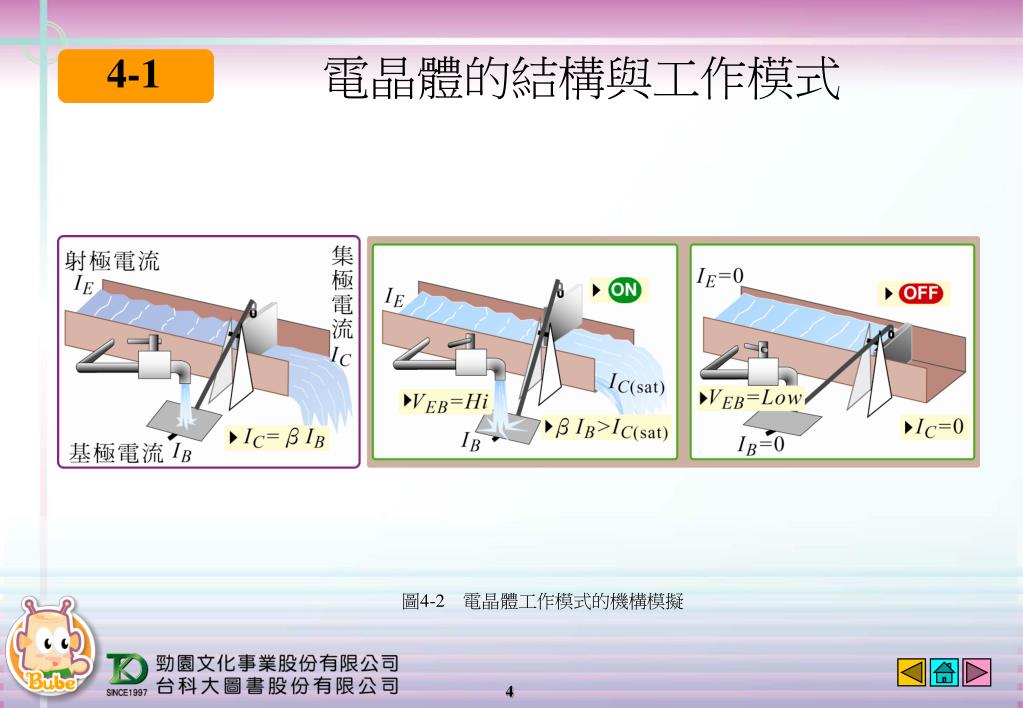

  4. 電晶體的結構與工作模式 4-1 圖4-2　電晶體工作模式的機構模擬

  5. 電晶體的結構與工作模式 4-1

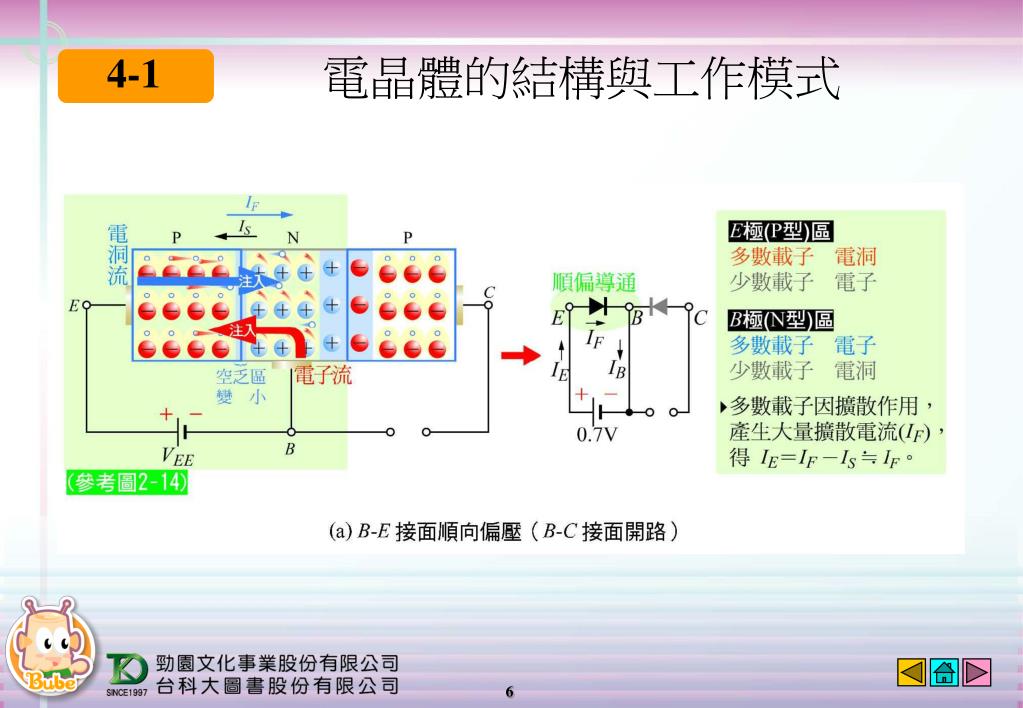

  6. 電晶體的結構與工作模式 4-1

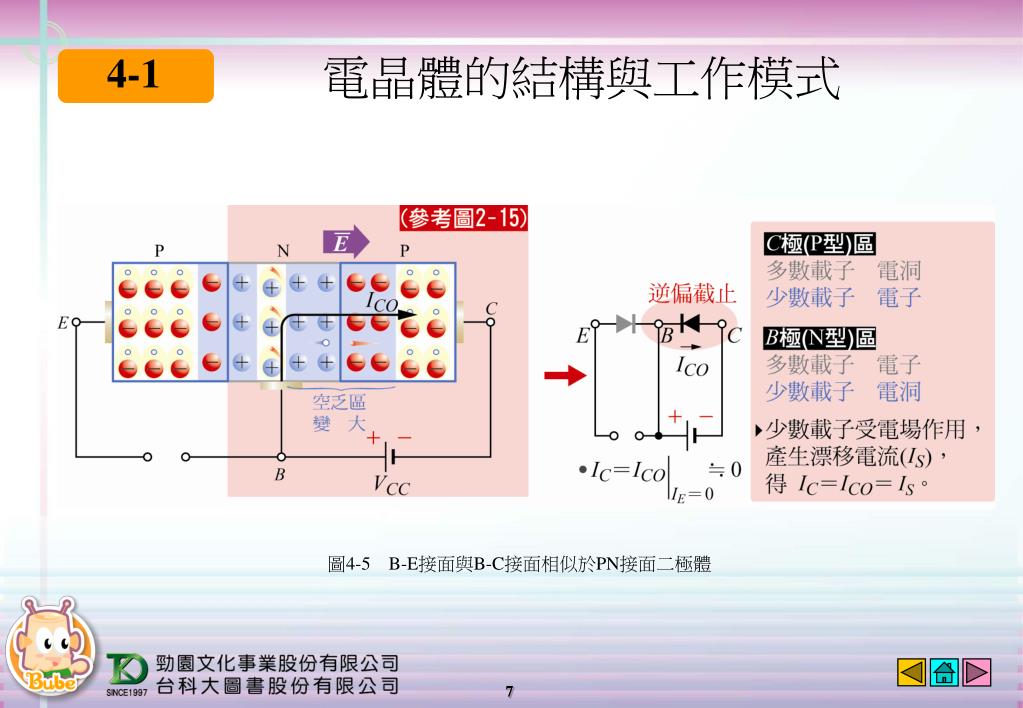

  7. 電晶體的結構與工作模式 4-1 圖4-5B-E接面與B-C接面相似於PN接面二極體

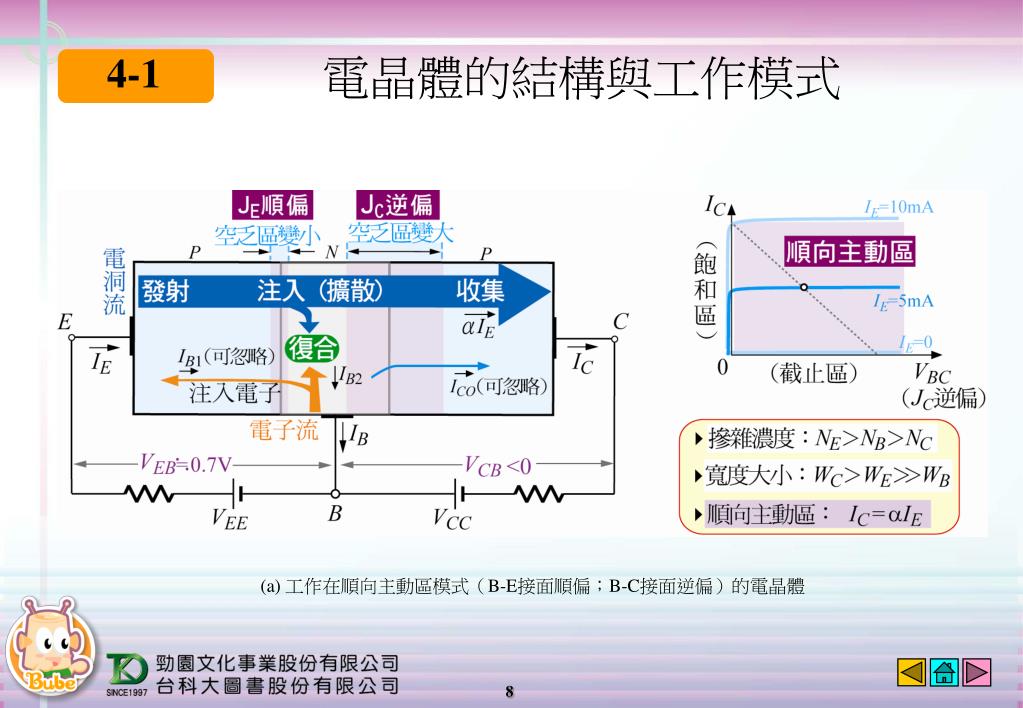

  8. 電晶體的結構與工作模式 4-1 (a) 工作在順向主動區模式（B-E接面順偏；B-C接面逆偏）的電晶體

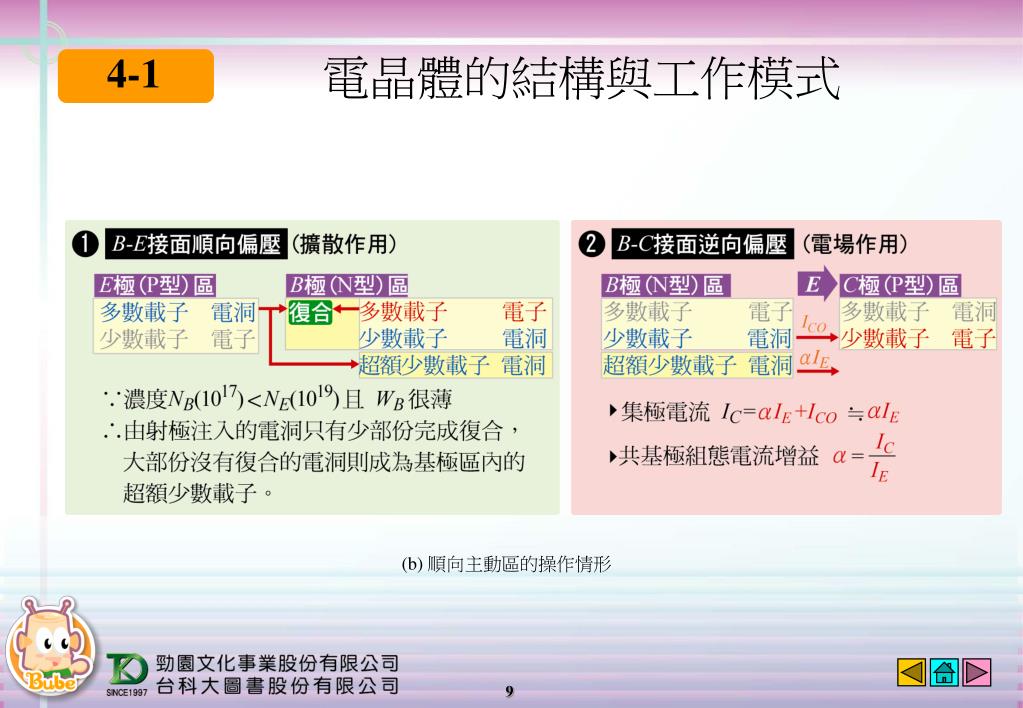

  9. 電晶體的結構與工作模式 4-1 (b) 順向主動區的操作情形

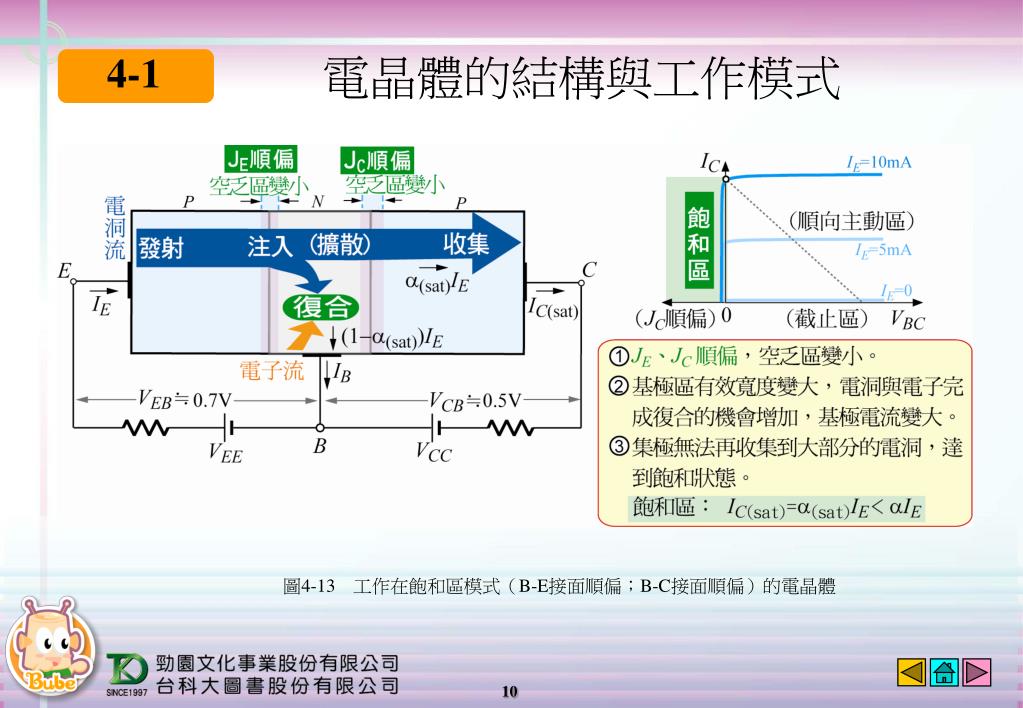

  10. 電晶體的結構與工作模式 4-1 圖4-13　工作在飽和區模式（B-E接面順偏；B-C接面順偏）的電晶體

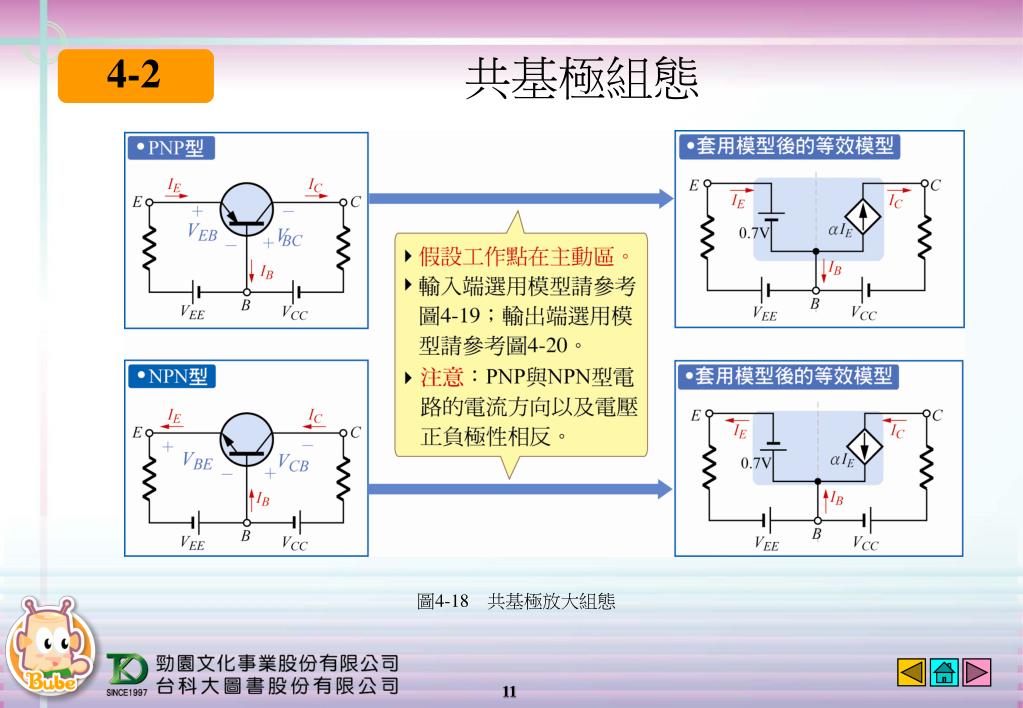

  11. 共基極組態 4-2 圖4-18　共基極放大組態

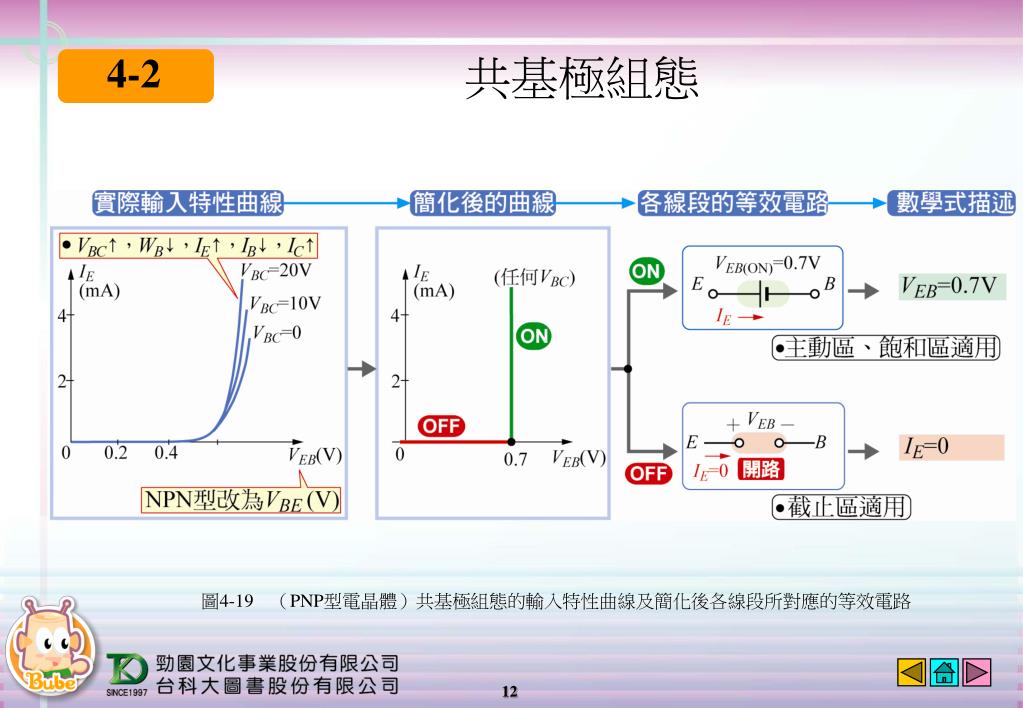

  12. 共基極組態 4-2 圖4-19　（PNP型電晶體）共基極組態的輸入特性曲線及簡化後各線段所對應的等效電路

  13. 共基極組態 4-2 輸出特性曲線 圖4-20　（PNP型電晶體）共基極組態的輸出特性曲線及簡化後各線段所對應的等效電路

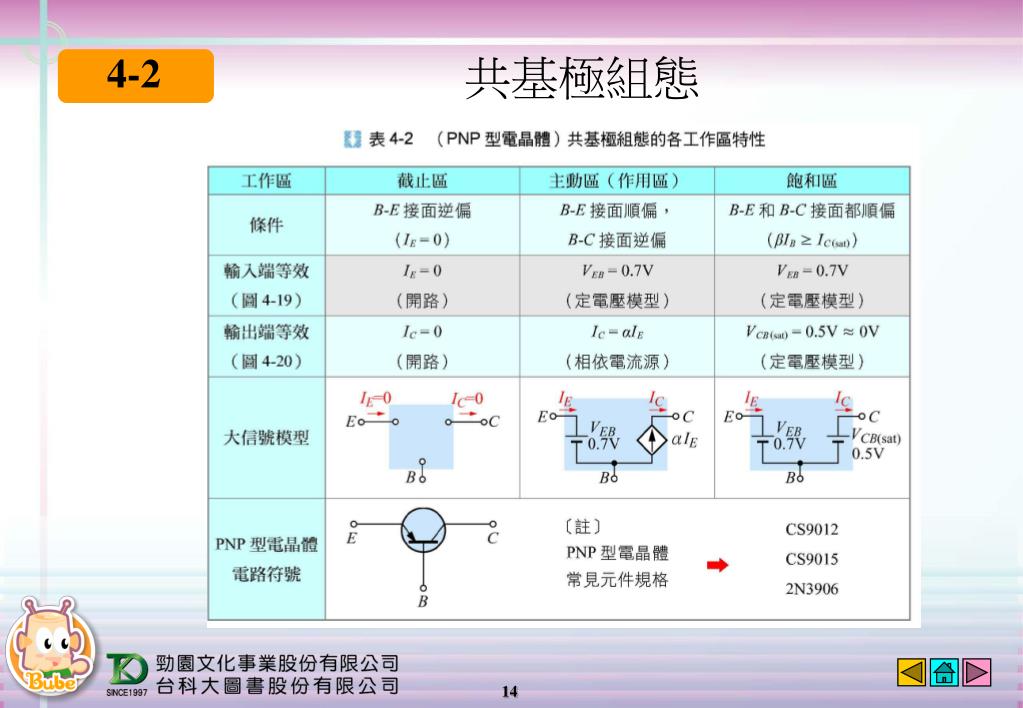

  14. 共基極組態 4-2

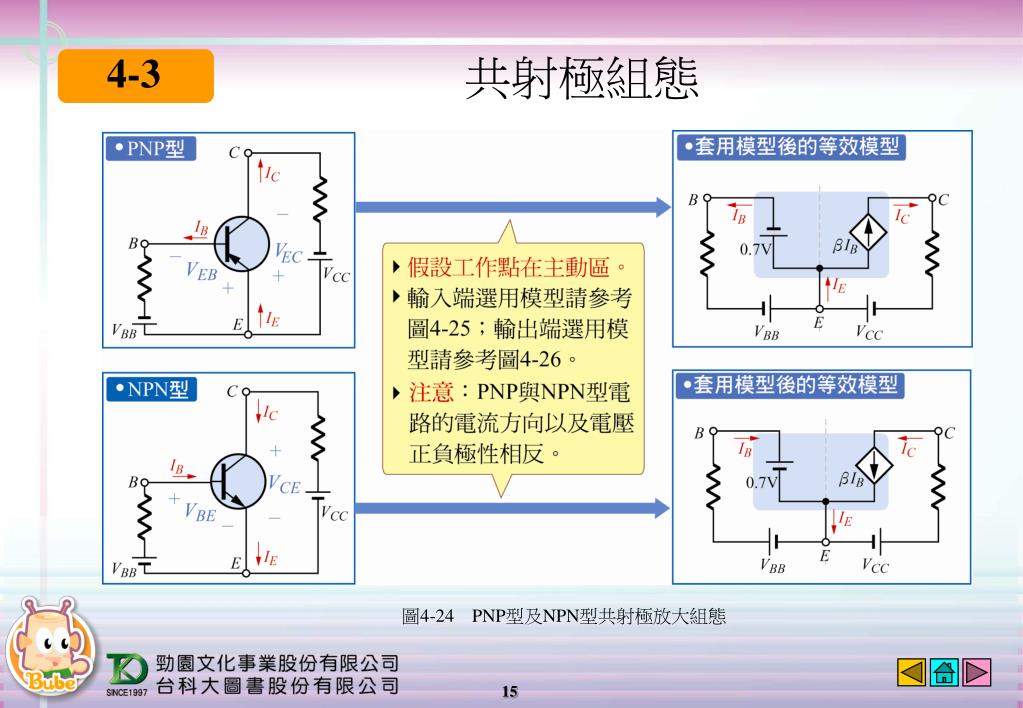

  15. 共射極組態 4-3 圖4-24PNP型及NPN型共射極放大組態

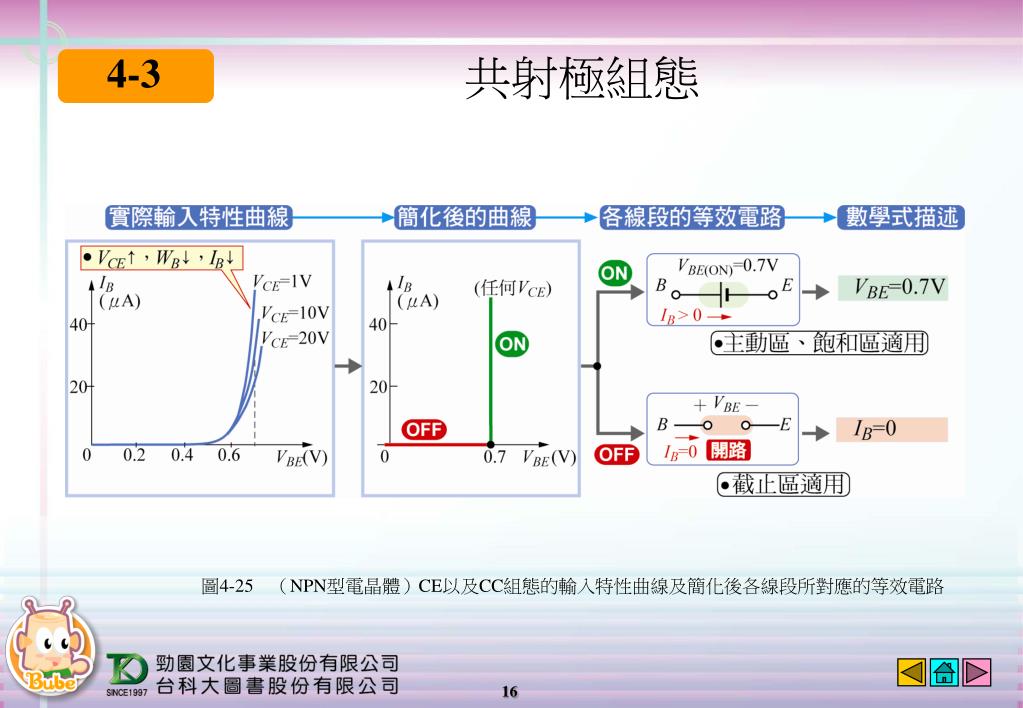

  16. 共射極組態 4-3 圖4-25　（NPN型電晶體）CE以及CC組態的輸入特性曲線及簡化後各線段所對應的等效電路

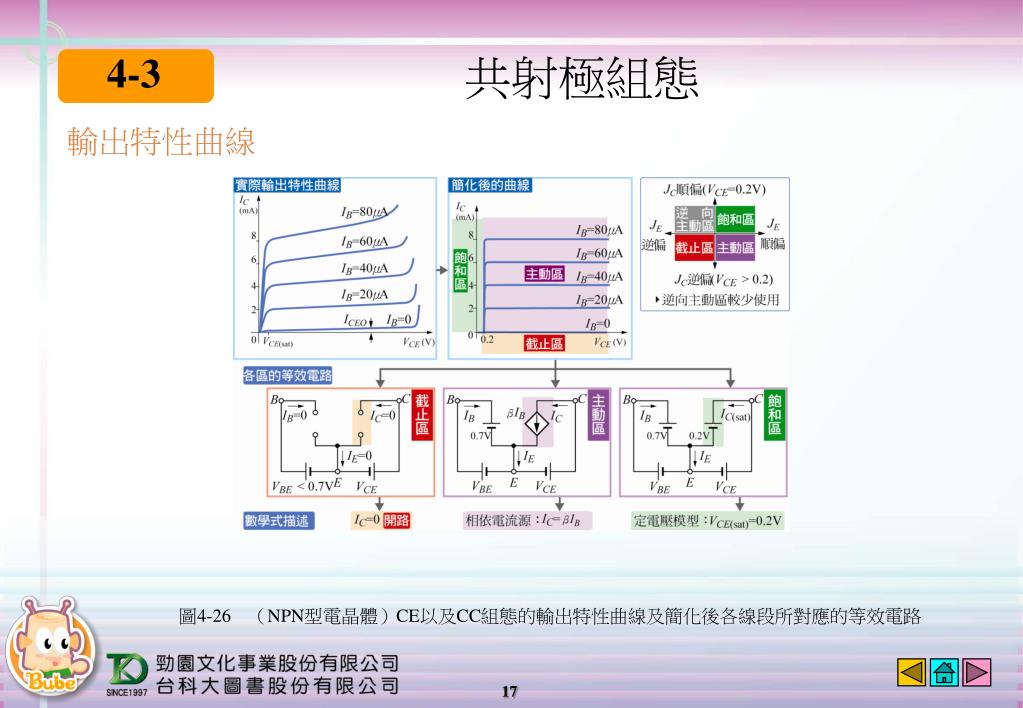

  17. 共射極組態 4-3 輸出特性曲線 圖4-26　（NPN型電晶體）CE以及CC組態的輸出特性曲線及簡化後各線段所對應的等效電路

  18. 共射極組態 4-3

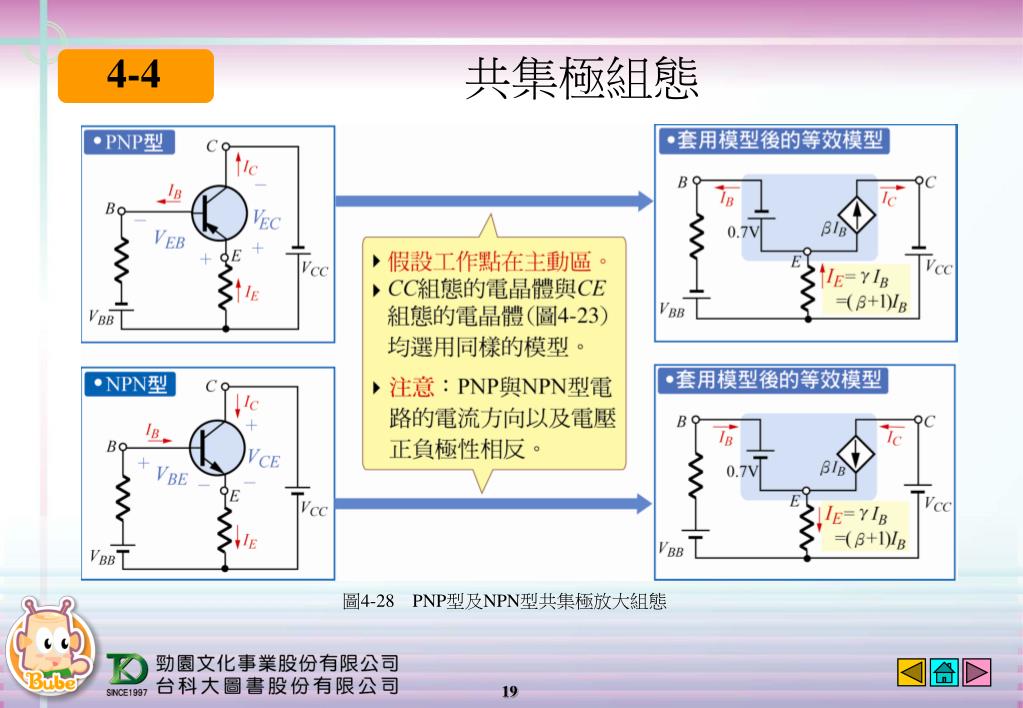

  19. 共集極組態 4-4 圖4-28PNP型及NPN型共集極放大組態
