第四节 基 准

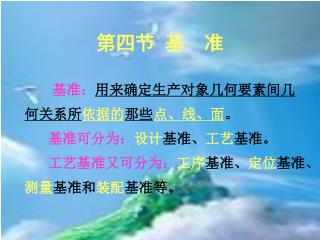

第四节 基 准. 基准： 用来确定生产对象几何要素间几何关系所 依据的 那些 点、线、面 。 基准可分为： 设计 基准、 工艺 基准。 工艺基准又可分为： 工序 基准、 定位 基准、 测量 基准和 装配 基准等。. 设计 基准：设计 图样上 标注设计尺寸所依据的基准. 图. 基 准. ⅰ 工序基准 ⅱ 定位基准 ⅲ 测量基准 ⅳ 装配基准. 工艺基准： 工艺过程 中所使用的基准. ⅰ 工序基准： 在 工序图上 用来确定本工序加工表面尺寸、形状和位置所依据的基准. ⅱ 定位基准： 在加工中用作 定位 的基准

billie
Download Presentation

第四节 基 准

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第四节 基 准 基准：用来确定生产对象几何要素间几何关系所依据的那些点、线、面。 基准可分为：设计基准、工艺基准。 工艺基准又可分为：工序基准、定位基准、测量基准和装配基准等。

  2. 设计基准：设计图样上标注设计尺寸所依据的基准设计基准：设计图样上标注设计尺寸所依据的基准 图 基 准 ⅰ 工序基准ⅱ 定位基准ⅲ 测量基准ⅳ 装配基准 工艺基准：工艺过程中所使用的基准

  3. ⅰ 工序基准：在工序图上用来确定本工序加工表面尺寸、形状和位置所依据的基准

  4. ⅱ 定位基准：在加工中用作定位的基准 ⅲ 测量基准：工件在加工中或加工后，测量尺寸和形位误差所依据的基准 ⅳ 装配基准：装配时用来确定零件或部件在产品中相对位置所依据的基准

  5. 上述各种基准应尽可能使之重合。在设计机器零件时，应尽量选用装配基准作为设计基准；上述各种基准应尽可能使之重合。在设计机器零件时，应尽量选用装配基准作为设计基准； 在编制零件的加工工艺规程时，应尽量选用设计基准作为工序基准； 在加工及测量工作时，应尽量选用工序基准作为定位基准及测量基准;以消除由于基准不重合引起的误差。 返回
