Egyenáram

1. Egyenáram Áramköri alaptörvények

2. Az egyszerű áramkör részei: - áramforrás,- fogyasztó,- kapcsoló, - összekötő vezeték.

3. Egyszerű nyitott áramkör Fogyasztó Kapcsoló Összekötő vezeték - + Áramforrás

4. Zárt áramkör Működő fogyasztó Áramló töltések - +

5. Az elektromos áram iránya: Ifizikai Itechnikai _ +

6. Az elektromos áram iránya: • Az áram irányát - megállapodás szerint - az áramforrás „+” pozitív sarkától a „-” negatív sark felé folyónak vették még a „szabadon” mozgó elektronok áramlásának felismerése előtt. • Ez a technikai áramirány és ezt fogjuk mi is alkalmazni. • A fizikai áramirány, az elektronok áramlásának iránya, ezzel éppen ellentétes.

7. Elektromos áram • A töltések meghatározott irányú rendezett áramlása. • Jellemzése : áramerősséggel.

8. Áramerősség • Definíciója: A vezető teljes keresztmetszetén egy másodperc alatt átáramlott töltések száma. • Jele: I • Mértékegysége: (A) Amper, 1A=1C/s • Kiszámítása:

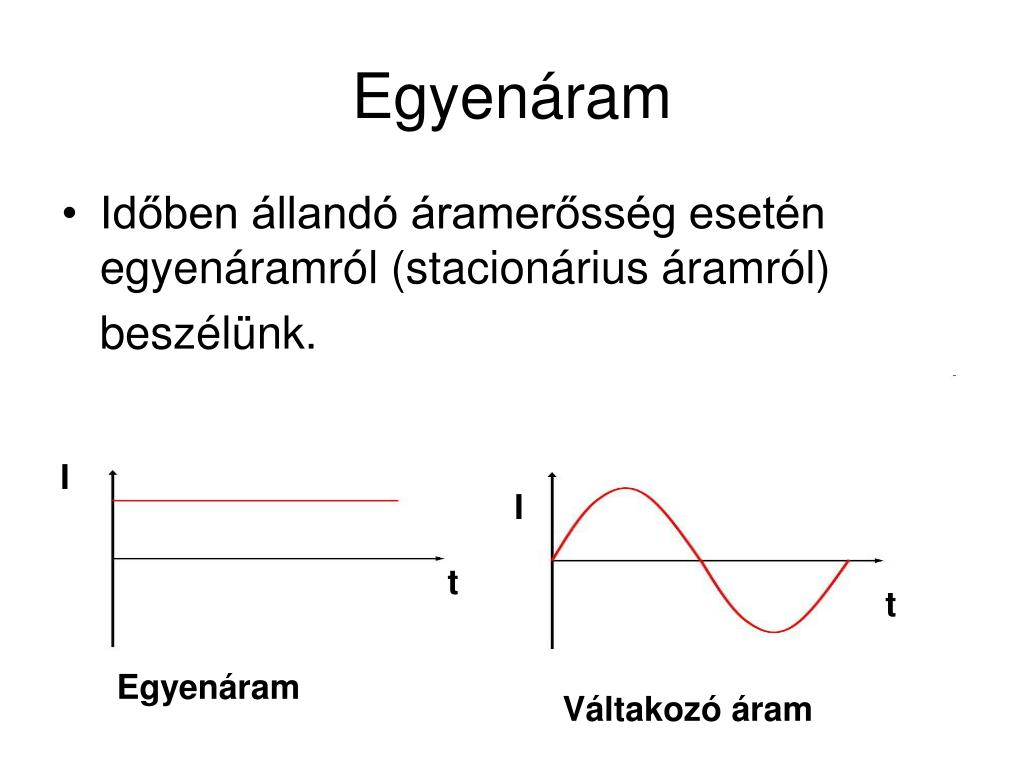

9. Egyenáram • Időben állandó áramerősség esetén egyenáramról (stacionárius áramról) beszélünk. I I t t Egyenáram Váltakozó áram

10. Ampermérő • Az áramerősség mérésére szolgál. • Áramköri jele: • Az áramkörbe soros kapcsolással kell bekötni. A

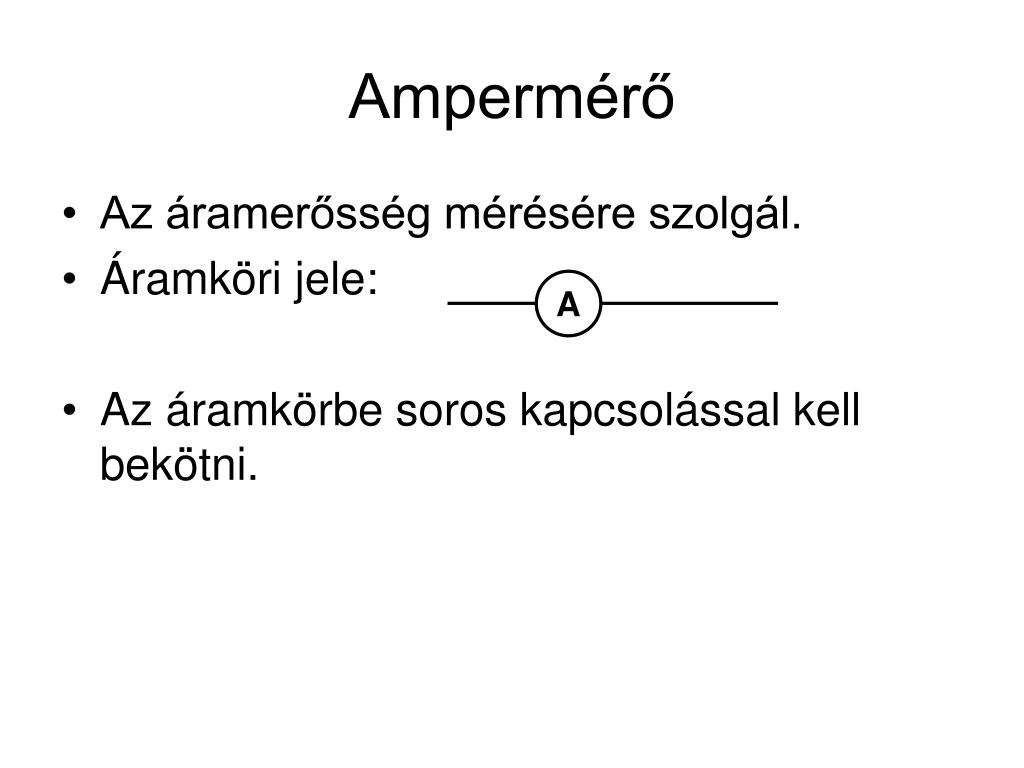

11. Áramforrás Az elektromos áramot az áramforrás elektromos mezője hozza létre. A két pont között a mező erősségét a pontok közti U feszültséggel jellemezzük.

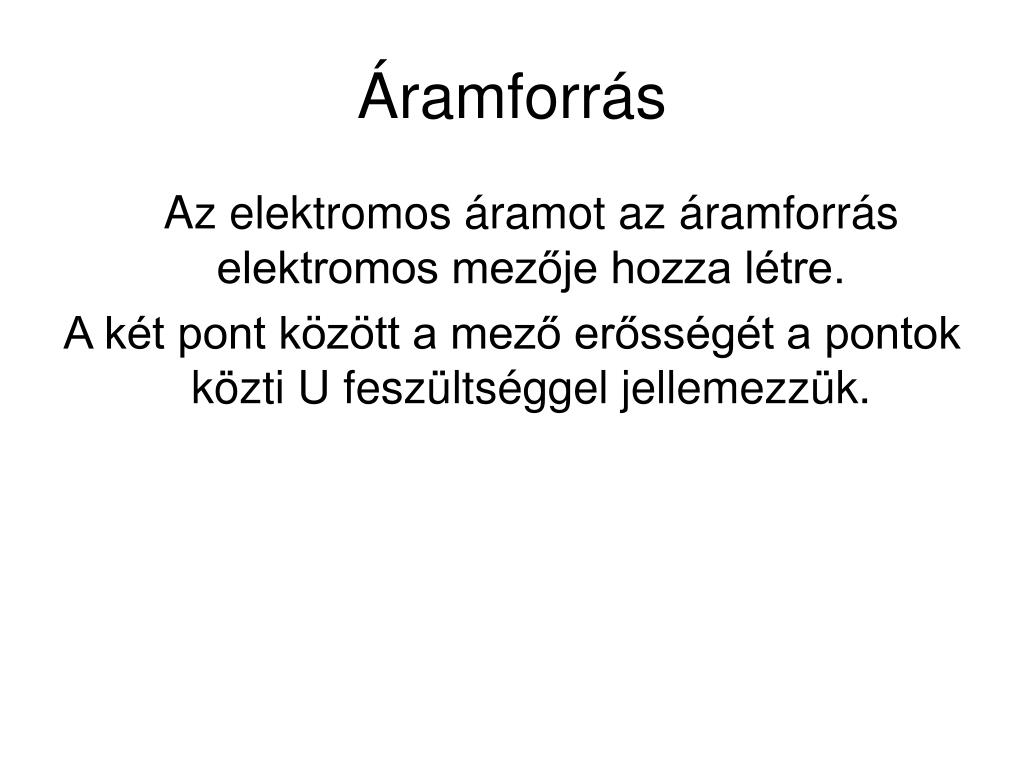

12. Fogyasztó, ellenállás • A fogyasztó esetén az energia átalakító szerepet hangsúlyozzuk. • Az atomok hő mozgása miatt azonban az elektronok mozgása nem akadálymentes. Az elektromos áram számára minden vezető ellenállást jelent, amit a töltéshordozók a feszültség hatására küzdenek le. Ezt elektromosellenállásnak nevezzük.

13. Ohm törvény Egy vezetőn átfolyó áram erőssége egyenesen arányos a vezetőn eső feszültséggel. A két mennyiség hányadosa állandó. Hányados neve: Ellenállás, Jele: R Mértékegysége: Ω (Ohm)

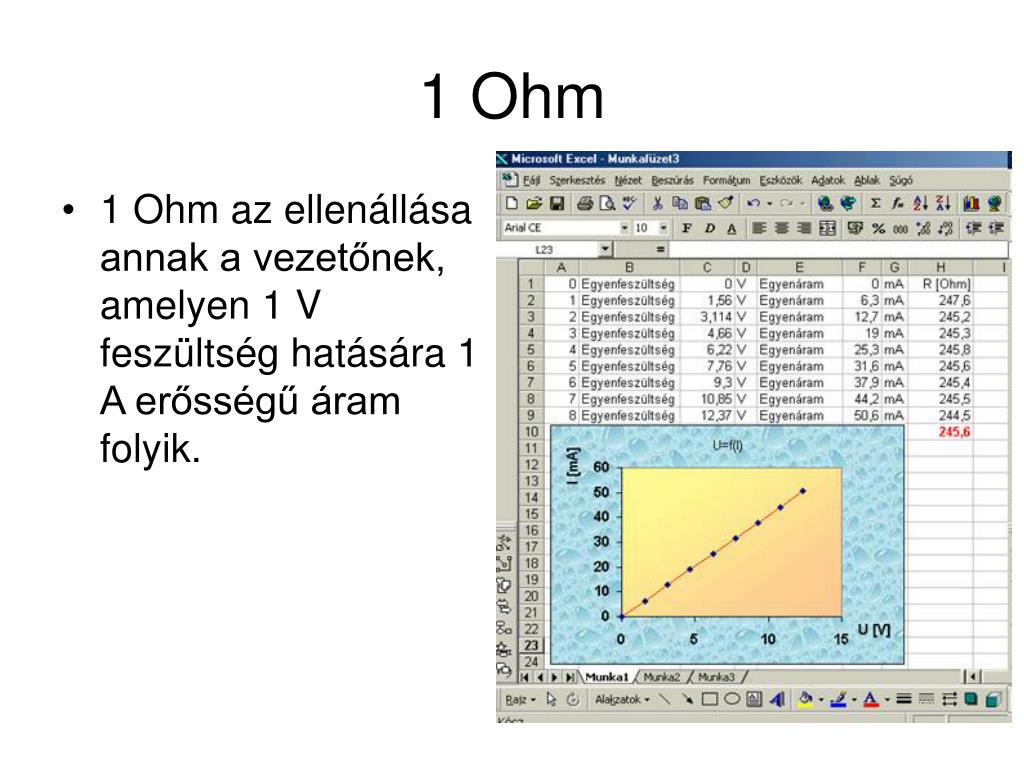

14. 1 Ohm • 1 Ohm az ellenállása annak a vezetőnek, amelyen 1 V feszültség hatására 1 A erősségű áram folyik.
