Nagynyomású kisülőlámpák

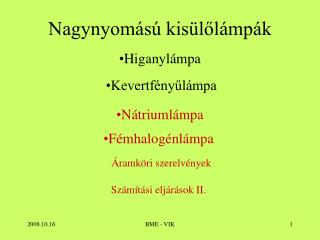

1. Nagynyomású kisülőlámpák • Kevertfényűlámpa • Nátriumlámpa Higanylámpa • Fémhalogénlámpa Áramköri szerelvények Számítási eljárások II. BME - VIK

2. Ismétlés • Nagynyomású ívben a kisülés a cső tengelyére lokalizálódik.→ • Tengely mentén max áramerősség, • max. fényintenzitás • max. hőmérséklet (6000K) [Mind három mennyiség radiálisan gyorsan ↓] • Karcsúbb cső, nagyobb falhőmérséklet, külső bura szükségessége BME - VIK

3. Higanylámpa • Fej • Bura • Állvány • Kisülő cső (kvarc) • Áramvezető és tartó • Gyújtó ellenállás 7.Fénypor BME - VIK

4. Higanylámpa típusai UV lámpa: sötét lágyüveg bura, lumineszkáló anyagok gerjesztése, (Sch Koll. Pecsét) Orvosi kvarclámpa: bura nélküli, hőveszteség -re fémbevonatUV C-t ne engedje át< 200 nm – ózon keltő~ 260 nm – baktericid hatás BME - VIK

5. Kevertfényűlámpa (HMLI) Izzószál Főelektróda Segédelektróda Gyújtó ellenállás Fej BME - VIK

6. Fejlesztési irányok:- élettartam és fényhasznosítás növelése nátriumlámpa- színvisszaadás javítása  fémhalogénlámpa Szóba jöhető fémek:- nátrium (589 nm)- tallium (535 nm)- indium (410, 451 nm)- diszprózium (400, 421 nm)- holmium (389 nm)- szkandium (391, 402 nm)- ón (452 nm) Agresszivitásuk só formában csökkenthető halogenidek T ív >T egyensúlyi >T fal BME - VIK

7. Nagynyomású nátriumlámpa • Fej • Bura(kemény üveg) • Állvány(-”-) • Kisülőcső(kerámia) • Kitámasztó bordák • Getter(bárium/cirkon-vas) • Kitámasztó gyűrű • Áramvezetők(nióbium) BME - VIK

8. 1. Porcelán szigetelő 5. Kerámia zárósapka Csőburás nátriumlámpa BME - VIK

9. Nagynyomású nátriumlámpa típusai • Átlátszó burás - ellipszoid - csőburás • Opalizált ellipszoid burás • Iker kisülő csöves • Fejelés szerint: -egy végén fejelt Edison -két végén fejelt BME - VIK

10. Nagynyomású nátriumlámpa BME - VIK

11. SON spektrum BME - VIK

12. (nagynyomású) Nátriumlámpa főbb jellemzői Teljesítmény: 35-1000 W; Fényáram: 3,4 - 130 klm *90-130 lm/W Hosszú felfutási és újragyújtási idejű Élettartamuk: 24-28,5 kh (gyártó függő) Színhőmérséklet: <3000 K Színvisszaadás: <40; de létezik színjavított is Vonalas színkép folytonos háttérrel BME - VIK

13. Ilyen volt Rákos állomás HgLI-vel BME - VIK

14. Ilyen lett nátriumosítás után BME - VIK

15. Fémhalogénlámpák Célja: a színvisszaadás javítása Megoldás: különböző fémhalogedinek adagolása Típusok: egy végén fejelt, két végén fejelt kvarc kisűlő csöves, kerámia csöves egy kisülőcső, iker kisülő csöves cső burás, ellipszoid burás, átlátszó burás, opalizált burás általános (belsőtéri) világítási célú kerámia kisülőcsöves Fémhalogén autófényszórók (MPXL Micro Power Xenon Light, D 2) BME - VIK

16. Fémhalogénlámpa • Fej • Bura • Állvány • Kisülőcső (itt kvarc) • Tartóbordák • Gyújtó ellenállás • Bimetal • Áramvezetők • Tartóbilincsek • Árnyékoló üvegcső • Bárium getter • Kitámasztó gyűrű BME - VIK

17. Fémhalogénlámpa spektrumok BME - VIK

18. Fémhalogénlámpa 5. Opalizáltbura, esetleg fénypor BME - VIK

19. Kerámia kisülőcsöves fémhalogénlámpa Előnye: Nagyobb hőállóság, szerkezeti stabilitás Jobb alakíthatóság, nagyobb geometriai pontosság Kisebb nátriumdiffúzió Rövidebb kisülőcső, kisebb egység teljesítmény BME - VIK

20. Standard fémhalogénlámpa BME - VIK

21. Termé-szetes fényű!!! BME - VIK

22. Fémhalogénlámpa főbb jellemzői Teljesítmény: 20 -3500 W; Fényáram: 2,0 - 130 klm * 85-110 lm/W Hosszú felfutási és újragyújtási idejű Élettartamuk: 5-18 kh (gyártó függő) Színhőmérséklet:3000 – 6500 (10000) K Színvisszaadás: 80 - 95 Vonalas színkép BME - VIK

23. Alkalmazás: nagy terek Foto: DéTa BME - VIK

24. Párizs Austerlitz pu Foto: DéTa BME - VIK

25. Fényforrás ILCOS jelölés Fényáram klm Fény-hasznosítás lm/W Szín-hőmérsékleti csoport Szín-visszaadási fokozat Élet-tartam kh Felfutási idő min Újragyújtási idő min Egység-teljesítmény Izzólámpa I 15 … 300 0,1 … 4,6 8 … 16 M 1a 1 <0,1 <0,1 Halogénlámpa (izzó) H 20 … 2000 0,2 … 40 10 … 20 M 1a 2 <0,1 <0,1 W Fénycső F 4 … 58 0,2 .. 5,4 50 … 90 M;S;H 2a … 1b 12 <0,1 <0,1 Kompakt fénycső FS 5 … 36 0,3 … 3,5 60 … 95* M;S;H 1b 8 >0.1 <0,1 Higanylámpa Q(E) 50 … 400 1,8 … 22 36 … 55 S 3 16 4 10 Kevertfényű-lámpa Q(B) 160 … 500 3 … 14 18 … 28 S 3 10 <0,1 4 Fémhalogén lámpa M 35 … 1000 5 … 300 67 … 86 S;H 1a 8 5 10 (Nagynyomású) nátriumlámpa S 35 … 1000 3,4 … 130 97 … 130 M 4 24 5 3 (Kisnyomású) nátriumlámpa L 15 … 180 1,8 … 30 68 … 160 M <4 12 7 0,1 LED 0,1 ... 0,001 ~ 20 M;S;H ~ 2A 5...100 <0,1 <0,1 Fényforrások főbb műszaki paraméterei BME - VIK *Előtétveszteségek nélkül

26. Áramköri szerelvények: • Előtétek: • -- Hagyományos induktív -- Elektronikus • Gyújtók: --Fénycsőgyújtók --Nagynyomású kisülőlámpák gyújtói • Kondenzátorok: --Fázis tényező javító --Zavarszűrő • Kismegszakítók • Fénykapcsolók BME - VIK

27. Áramköri szerelvények Előtétek: fojtó, elektronikus (kis egységteljesít- ményekhez) megcsapolásos BME - VIK

28. Gyújtók: Impulzus, szuperpozíciós, időtagos (jele:S) Impulzus (párhuzamos, kétpontos) Előnye: fényforrás független Hátrány: menet- szigetelést terheli Fényforrással együtt kell cserélni. BME - VIK

29. Szuperpozíciós gyújtó (soros, hárompontos) Előnye: fényforráshoz optimalizált, van időtagos változata, Nem kell a fényforrással együtt cserélni. Hátránya: Közvetlenül a ff mellett kell elhelyezni. BME - VIK

30. Pontmódszer esetén Távolság törvény BME - VIK

31. A megvilágítás P-ben I Ha a P-t tartalmazó sík merőleges a beesés irányára r h n dA P Pontmódszer BME - VIK

32. Előző ábra alapján: Ha a felület merőleges, akkor fi=0 Vízszintes felület esetén: fi=teta BME - VIK

33. Függőleges felület esetén: A vertikális megvilágítás BME - VIK

34. Számítások hibái, Metodikai hibák hiba=(pontos-számított)/pontos Reflexió Hatásfok módszernél: ha = 0,5 akkor egyszeres reflexió esetén 50 %; 5-szörös reflexió esetén 1,5625 %! BME - VIK

35. l h Metodikai hiba nem pontszerű ff esetén BME - VIK

36. Egyéb hibák Reflexió választás, 4-6 bemenő adat, Lámpatest hatásfok, eloszlás 2 bemenő adat Fényforrás adatok, fényáram 1 bemenő adat  Tűrés értékek nem szokványosak! BME - VIK

37. Szuperpozíció tétele BME - VIK
