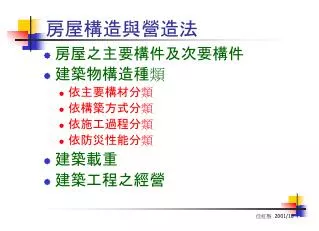

房屋構造與營造法 • 房屋之主要構件及次要構件 • 建築物構造種類 • 依主要構材分類 • 依構築方式分類 • 依施工過程分類 • 依防災性能分類 • 建築載重 • 建築工程之經營
房屋之主要構件及次要構件 • 基礎 牆 • 樑 柱 • 樓版 天花板 • 屋頂 樓梯 • 裝修 門窗 • 其他附屬構件
房屋之主要構件及次要構件 • 基礎 將上部結構體的承載均勻傳至地盤。 • 牆 為建築物垂直方向的構造物,同時為界定不同機能 空間之區劃,建築內外空間區隔,也有部分牆具有 承重之結構性能。 • 樑 為建築物之水平構材,主要支承樓版、地板靜載重 及活載重,承擔彎由作用力及剪力,並將垂直載重 傳遞至柱材。
房屋之主要構件及次要構件 • 柱 支承由樑構材所傳達而來的載重及外來水平 作用力。 • 樓版 房屋內部的水平構造物。用來區隔建築物之 垂直空間。 • 天花板 屋內上部的水平構造物,用以掩蓋樓層內部水平空 間,利用天花板的造型及材質變化改變屋內物理條 件,以滿足室內採光或照明。
房屋之主要構件及次要構件 • 屋頂 建築頂部之構造物。不同地區型式亦有不同,但都 表現出人的構建行為與自然型能相呼應。 • 樓梯 連絡建築物不同樓層間垂直動線交通的構造物。 • 裝修 建築細部裝飾的構造物。呈現對於文化、宗教、政 治、地理環境訴求,而反映在對於材質的理解或社 會需求。
房屋之主要構件及次要構件 • 門窗 建築物內外或各獨立空間的交通,採光、通風等牆 身開口部分構造物。 • 其他附屬構造 • 陽台:為建築外圍構造物,做為內部與外部空間的緩衝區,是建築物立面重要構成元素之一。 • 遮陽板:為調節建築物之物理型態之構件,做為控制陽光進入建築體之照量,而得到適當光線及幅射量。 • 屋頂突出物 • 水箱
建築物構造種類-依主要構材分類 • 木構造 • 磚構造 傳統建築 • 石構造 • 鋼筋混凝土構造 • 預力混凝土構造 • 鋼構造 現代建築 • 合金構造 • 塑膠構造 • 橡皮構造
建築物構造種類-依構築方式分類 • 疊砌式構造 以磚石等材料逐一疊砌構築之構造物。利用材料本 身重量載重,維持安定。對側向水平作用力,如地 震、颱風等抵抗較差。 • 構架式構造 構造物之載重或外力由骨架之柱樑分別承載重。 • 柱板式 以板與柱組合而成之構造物,載重直接由板承受, 並傳遞至柱構材之方式。
建築物構造種類-依構築方式分類 • 箱匣式構造 築成箱匣形的版單元房間經組合而成者。 • 整體式構造 如R.C及S.R.C,為近代最普遍之建物構造,其 建物之構材組合,係採用混凝土及鋼筋、鋼 骨按照其造型設計而成一整體式建築。
建築物構造種類-依施工過程分類 • 濕式構造 建築物於現場施工過程中,必須使用水分調 配結合材料之構造方式。 • 乾式構造 預鑄組合式構造依標準化設計,經工廠內大 量生產後,再運至工地組立拼構而成。
建築物構造種類-依防災性能分類 • 耐火建築 主要係以鋼筋混凝土造或鋼結構材外圍被覆以防火 材料來增加或延長防火時效。 • 耐風及耐震建築 主要係以構造物的建造能夠抵抗因風力及地震所帶 來的水平作力(橫向位移)。 • 隔音建築 相關構造能具有或降低音源的傳播。 • 防空建築 具有地下室建築所設的避難室,有抵抗因戰爭或地 震所可能會帶來的相關災害的構造物。
建築載重 • 靜載重 建築物本身各部分之重量及固定於建築物構造上各 物之重量,如牆壁、隔牆、樑柱、樓版及屋頂。 • 活載重 垂直載重中不屬於靜載重者,均屬於活載重,活載 重包括建築物室內人員、傢俱、設備儲藏物品、活 動隔間。 • 活動載重 建築物構造中如辦公室或類似應用之建築物如採用 活動隔牆,應按適當之均佈活載重設計。
建築載重 • 動力(衝擊)載重 建築物構造承受活載重並有衝擊作用時,除 另行實際測定者,應按實際計算外,應加算 活載重。 • 溫度載重 建築物室內外溫度相差太大時,會產生建築 物之相對束制行為,引起樓版、牆壁龜裂等 情形。
建築工程之經營 • 建築營造過程 • 施工前 • 企劃(業主)規劃(評估) 設計(建築師) • 施工 • 施工圖 • 施工管理 • 進度管理 • 使用 • 使用者使用後評估 • 管理
