Ethernet10/100 PHY のトランス (TRANS) 等で消費するパワー (POWER) について

Oct 30, 2014

10 likes | 104 Views

Ethernet10/100 PHY のトランス (TRANS) 等で消費するパワー (POWER) について. シミュレーション結果. T D-. AM2. 2.5V. DP83848I. VS 2. R D-. TD+. R D+. AM1. VS 1. AM1. 50mA. TD-. TD+. 注意　 DP83848I の入力容量及び出力容量は正確な値では　　　　　　ありません。また、ループバック経路の R 1,R4 はダミー抵抗で、　　　インダクタのみのループを形成しない様に入れて

bevis-hopper

Download Presentation

Ethernet10/100 PHY のトランス (TRANS) 等で消費するパワー (POWER) について

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

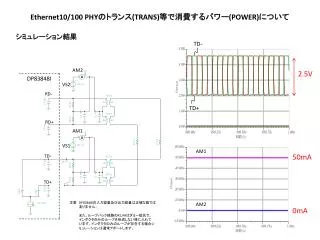

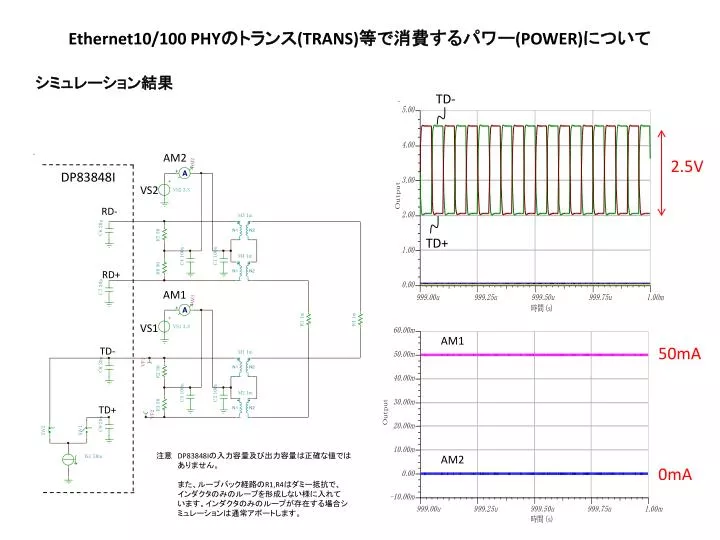

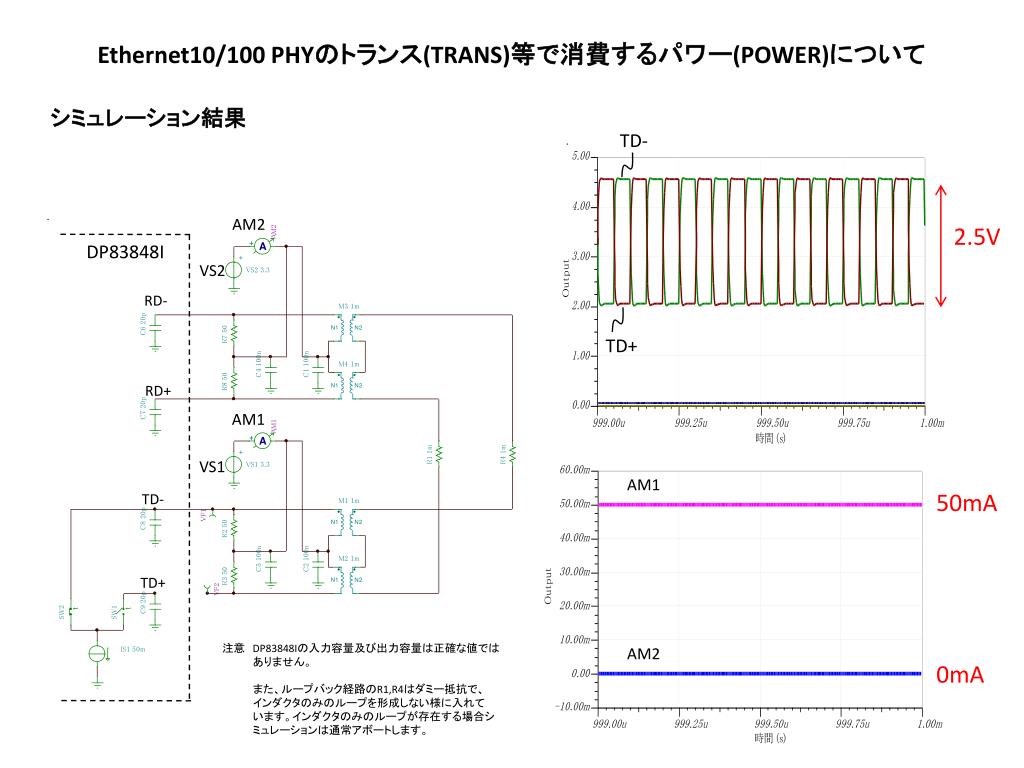

Ethernet10/100 PHYのトランス(TRANS)等で消費するパワー(POWER)についてシミュレーション結果 TD- AM2 2.5V DP83848I VS2 RD- TD+ RD+ AM1 VS1 AM1 50mA TD- TD+ 注意　DP83848Iの入力容量及び出力容量は正確な値では　　　　　　ありません。また、ループバック経路のR1,R4はダミー抵抗で、　　　インダクタのみのループを形成しない様に入れて　　　います。インダクタのみのループが存在する場合シ　　ミュレーションは通常アボートします。 AM2 0mA
