  1. Основы формообразования изделий легкой промышленности Технология, конструирование и материалы изделий легкой промышленности Институт Сервиса, моды и дизайна, кафедра Сервиса и моды Слесарчук Ирина Анатольевна Формообразование обуви Лекция 7

  2. Факторы, оказывающие влияние на формообразование обуви Особенности процесса проектирования обуви Общая характеристика методов конструирования обуви Особенности создания конструкций обуви различных видов План лекции

  3. Вопрос 1 Факторы, оказывающие влияние на формообразование обуви

  4. Факторы, оказывающие влияние на конструктивное членение обуви 4

  5. Форма и размеры стопы Вид со стороны подошвы Вид с наружной стороны Вид с внутренней стороны • I – передняя часть стопы • II – средняя (геленочная ) часть стопы • III – задняя (пяточная ) часть стопы • 1 – пальцы; 2 – внутренний пучок; 3 – наружный пучок; 4 – гребень (подъем); 5 – место сгиба стопы; 6 – внутренняя лодыжка; 7 – наружная лодыжка 5

  6. Виды обуви • Ремешково-сандальная • Туфли • Полуботинки • Ботинки • Сапоги 6

  7. Классификация деталей обуви 7

  8. Детали обуви • 1 – язычок • 2 – союзка • 3 – подошва • 4 – берцы • 5 – набойка • 6 – каблук • 7 – задний наружный ремень 8

  9. Детали обуви • 1 – отрезной носок • 2 – союзка • 3 – задинка • 4 – берец • 5 – накладная деталь берца • 6 – язычок • 7 – мягкий кант • 8 – фурнитура • 9 – закрепка • 10 – строчечно-клеепрошивной метод крепления 9

  10. Определения наружных деталей обуви (по ГОСТ 23251-83 ) • Язычок - наружная деталь верха ботинок или полуботинок, расположенная под передней частью берцев, для предохранения стопы от повреждения блочками и давления шнурками • Союзка - наружная деталь верха обуви, закрывающая тыльную поверхность плюсны стопы • Берцы - наружная деталь верха обуви, закрывающая тыльную поверхность пяточно-геленочной части стопы, иногда в части голени • Задний наружный ремень - наружная деталь верха обуви для укрепления заднего шва заготовки, которая может служить одновременно карманом для размещения задника • Носок – наружная деталь верха обуви, закрывающая тыльную поверхность пальцев стопы; • Задинка – наружная деталь верха обуви, закрывающая пяточную часть стопы; • Голенище – наружная деталь сапога, закрывающая голень, иногда часть ее и бедра; • Овальная вставка – наружная деталь заготовки верха обуви, соединенная с союзкой швом; • Обтяжка – наружная деталь верха обуви, закрывающая боковую и фронтальную поверхность каблука или торец платформы, подложки, стельки; • Клапан – наружная деталь верха, соединенная с берцами или голенищами, или внутренняя деталь подкладки под застежку «молния». 10

  11. Детали подкладки обуви • 1 – язычок • 2 – подкладка под союзку • 3 – подблочник • 4 – штаферка • 5 – подкладка под берцы • 6 – карман • 7 – вкладная стелька • 8 – полустелька • 9 – мягкий подпяточник • 10 – простилка • 11 – верхний кант обуви 11

  12. Определения внутренних деталей обуви (по ГОСТ 23251-83 ) • Карман – внутренняя деталь верха обуви, расположенная в пяточной части заготовки для размещения задника; • Подблочник – наружная или внутренняя деталь верха для повышения прочности прикрепления блочек, крючков к берцам; • Штаферка – внутренняя деталь верха обуви для укрепления верхнего канта заготовки; • Основная стелька – внутренняя деталь низа обуви, к которой прикрепляют затяжную кромку заготовки верха и детали низа обуви; • Вкладная стелька – внутренняя деталь верха обуви, по форме соответствующая основной стельке, для улучшения внутреннего вида и гигиенических свойств обуви; • Вкладная полустелька – выполняет функции вкладной стельки, но по форме соответствует пяточно-геленочной части вкладной стельки; • Подпяточник – внутренняя деталь, соответствующая по форме пяточной части основной стельки, прикрывающая металлические крепители каблука и обеспечивающая комфортность обуви. 12

  13. Промежуточные детали верха обуви • 1 – вкладная стелька • 2 – основная стелька или след колодки • 3 – геленок • 4 – карман подкладки • 5 – жесткий задник • 6 - верхняя деталь заготовки • 7 - подносок • 8 - затяжная кромка заготовки • 9 - набойка • 10 - фронтальная поверхность каблука • 11 - декоративная полочка • 12 – подошва 13

  14. Определения промежуточных деталей обуви (по ГОСТ 23251-83 ) • Подносок - промежуточная деталь верха обуви, расположенная в носочной части, для сохранения ее формы • Боковинка - промежуточная деталь верха обуви, расположенная в геленочно-пучковой части, для повышения ее формоустойчивости • Межподблочник - промежуточная деталь верха обуви для повышения прочности прикрепления блочек к деталям верха • Задник – внутренняя или промежуточная деталь верха обуви, расположенная в пяточной части, для сохранения ее формы • Геленок- промежуточная деталь низа обуви для формоустойчивостигеленочной части низа обуви • Простилка- промежуточная деталь низа обуви, заполняющая пространство, ограниченное краями затяжной кромки следа затянутой обуви 14

  15. Детали ботинка 1. Рант 2. Жесткий подносок 3. Союзка 4. Берцы 5. Подкладка 6. Жесткий задник 7. Подошва 8. Внутренняя стелька 9. Основная стелька 10. Простилка 11. Геленок 12. Каблук 13. Обводка 15

  16. Классификация материалов для обуви по физико-механическим свойствам 16

  17. Основные методы крепления деталей низа к верху обуви 17

  18. Вопрос 2 Особенности процесса проектирования обуви

  19. Этапы проектирования обуви 19

  20. Этапы проектирования верха обуви 20

  21. Вопрос 3 Общая характеристика методов конструирования обуви

  22. Развитие методов проектирования обуви 22

  23. Графическая система Р. Кнефеля (1876 г.) • Размерные данные, полученные при обмерах стопы или колодки, по определенным правилам наносят на чертеж в виде вспомогательных линий с помощью коэффициентов и угловых значений • Недостатки системы: • Не учитывает особенности формы колодки • Не учитывает деформации при формовании • Может быть использована только при кустарном производстве 23

  24. Метод А. Хассельбарта • обеспечивает более правильное соединение деталей в узлы и разбивку обуви на размеры с помощью снятия копии с колодки (с помощью копировальной бумаги) • Недостатки : • Искажается форма частей колодки, имеющей неправильную геометрическую форму, значительные впадины и выпуклости (например, носочной части) 24

  25. Вопрос 4 Особенности создания конструкций обуви различных видов

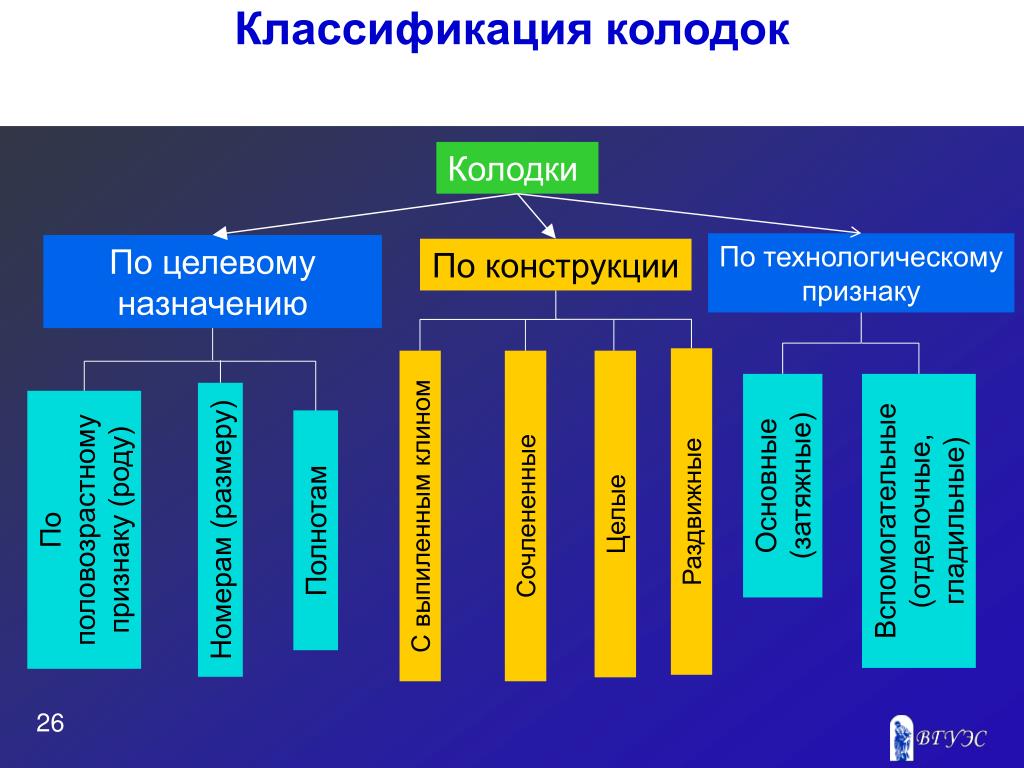

  26. Классификация колодок Колодки По технологическому признаку По целевому назначению По конструкции Основные (затяжные) Вспомогательные (отделочные, гладильные) По половозрастному признаку (роду) Раздвижные Целые С выпиленным клином Сочлененные Номерам (размеру) Полнотам 26

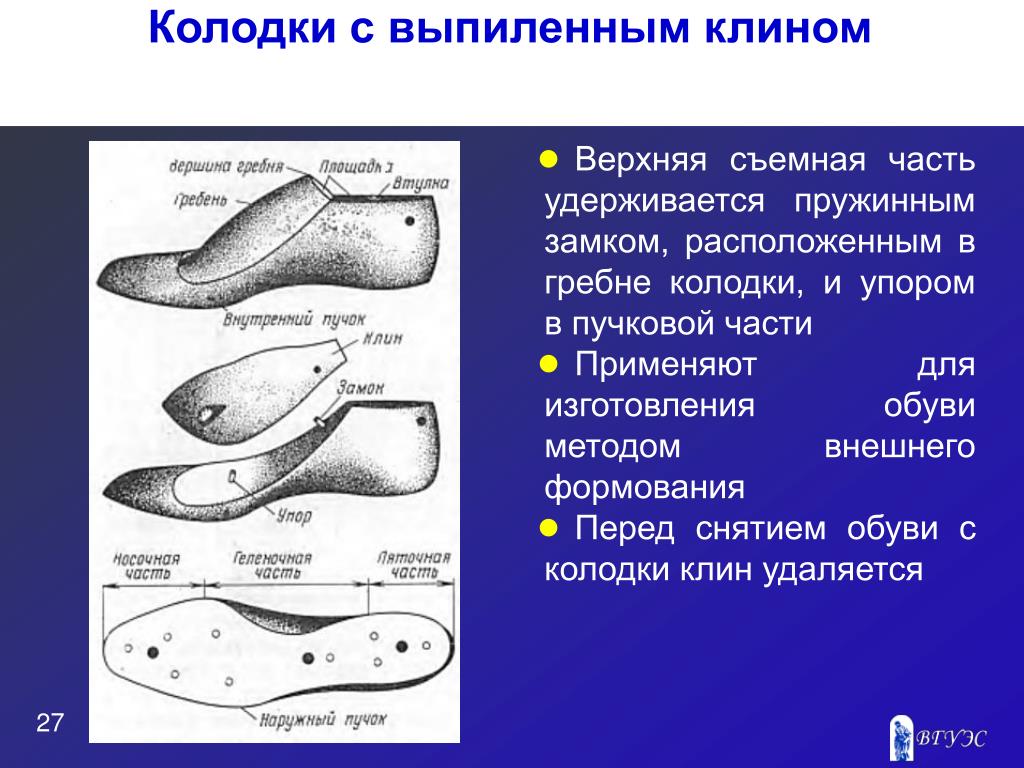

  27. Колодки с выпиленным клином • Верхняя съемная часть удерживается пружинным замком, расположенным в гребне колодки, и упором в пучковой части • Применяют для изготовления обуви методом внешнего формования • Перед снятием обуви с колодки клин удаляется 27

  28. Сочлененные колодки • Пяточная и носочная части соединены шарниром и металлической скобой. В пазе скобу закрепляют металлическими шпильками • При съеме обуви с колодки пяточная часть в шарнире разворачивается вверх • Применяют для изготовления обуви методом внешнего формования 28

  29. Раздвижные колодки • С помощью специального штуцера- «ключа» пяточная часть колодки отодвигается назад на 10-12 мм. Внутри частей колодки вмонтирован специальный рычаговый механизм с направляющими, обеспечивающими стабильное раздвижение колодки • Применяют для изготовления обуви методом внутреннего формования 29

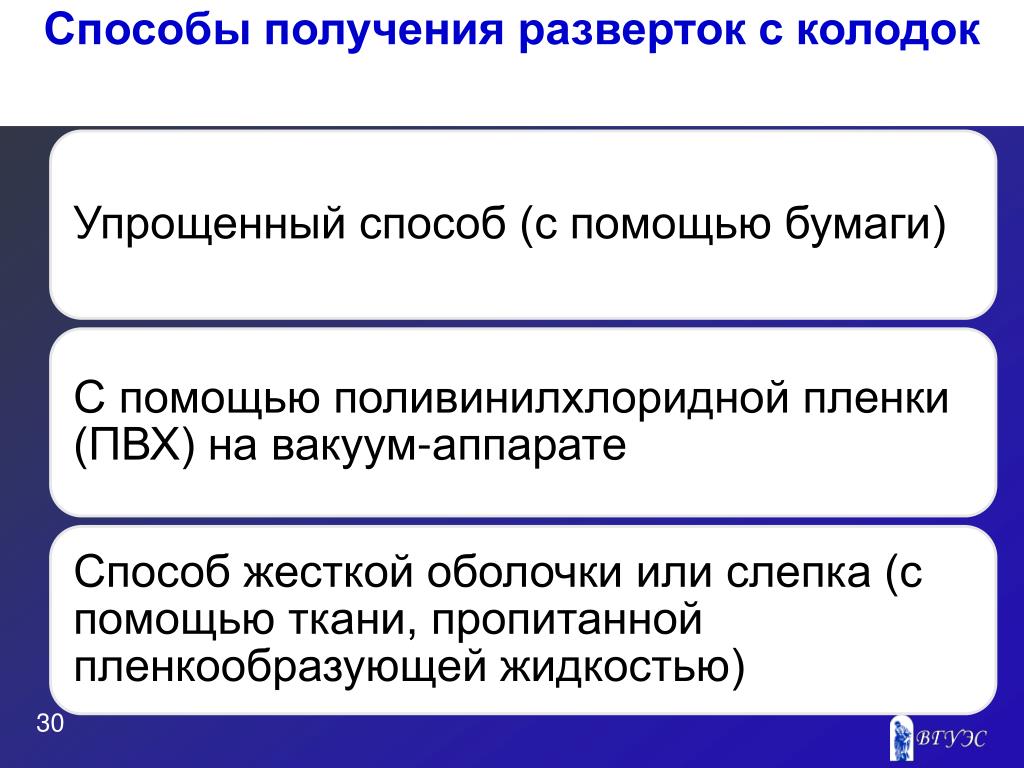

  30. Способы получения разверток с колодок 30

  31. Разметка колодки • Нанесение ориентировочных точек • В подъемно-носочной части • В пяточной части • Проведение пограничной линии • передней части • пяточной части • стелечной поверхности 31

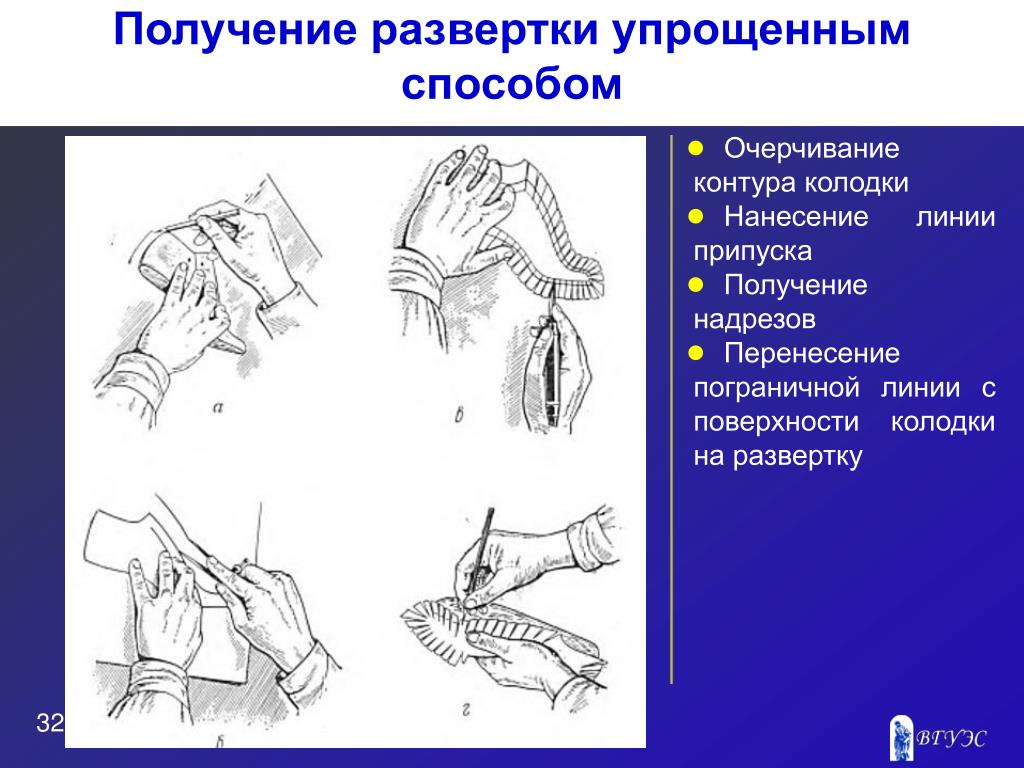

  32. Получение развертки упрощенным способом • Очерчивание контура колодки • Нанесение линии припуска • Получение надрезов • Перенесение пограничной линии с поверхности колодки на развертку 32

  33. Получение жесткой оболочки (по способу Ф.В. Пешикова) • Изготовление шаблона для жесткой оболочки из бумаги и ткани • Наметка линий надрезов на внутренней и наружной стороне • Совмещение оболочки без усреднения и с усреднением 33

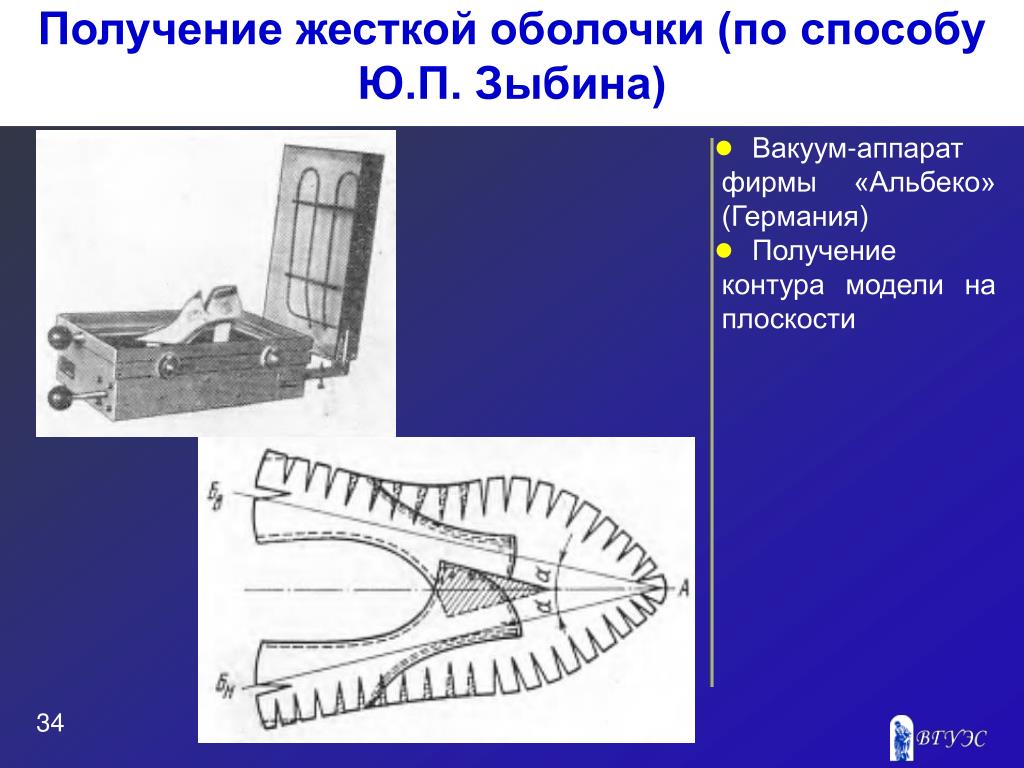

  34. Получение жесткой оболочки (по способу Ю.П. Зыбина) • Вакуум-аппарат фирмы «Альбеко» (Германия) • Получение контура модели на плоскости 34

  35. Нанесение конструктивной сетки • Базисные линии • I линия наружной лодыжки (0,23Др) • II линия сгиба стопы (0,41Др) • III линия середины стопы (0, 48Др) • IV линия внутреннего пучка (0,68Др) • V линия конца мизинца (0,78Др) 35

  36. Разработка конструкции туфель 36

  37. Разработка конструкции полуботинок 37

  38. Разработка конструкции ботинок 38

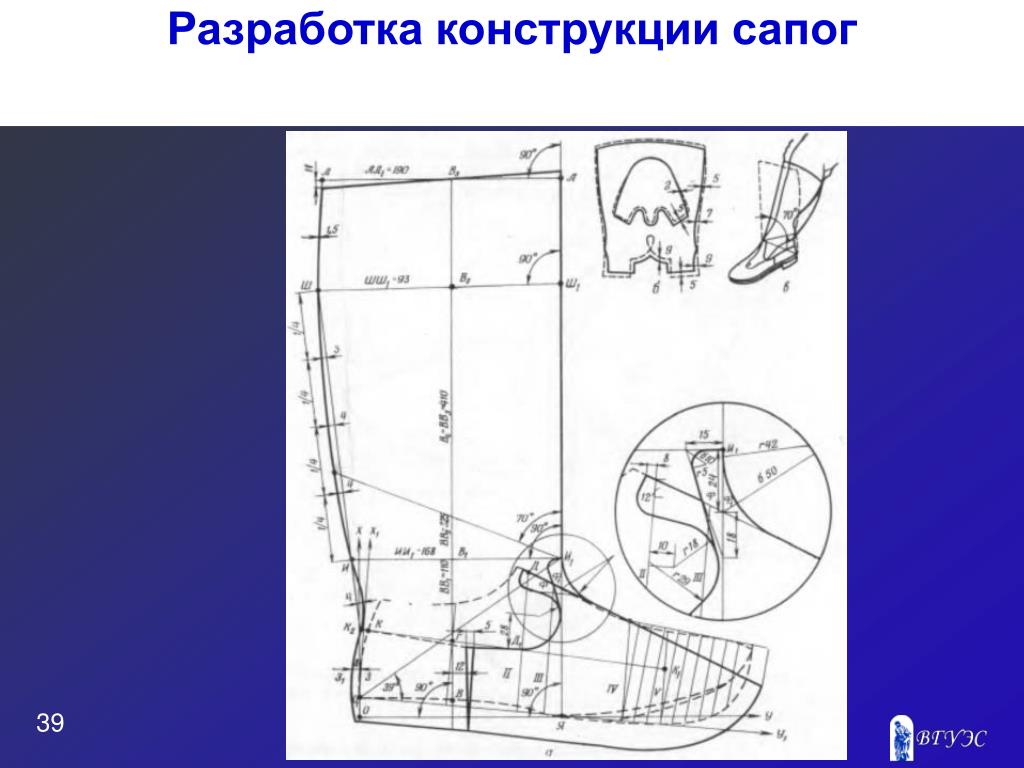

  39. Разработка конструкции сапог 39

  40. ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ • Факторы, оказывающие влияние на формообразование обуви • Классификация и определения деталей обуви • Характеристика наружных деталей обуви • Характеристика промежуточных деталей обуви • Характеристика внутренних деталей обуви • Характеристика этапов проектирования верха обуви • Классификация обувных колодок • Характеристика обувных колодок по назначению • Характеристика современных способов получения разверток с колодок 40

  41. РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА • Конструирование изделий из кожи: Учебник для студентов вузов / Под ред. Ю.П. Зыбина, В.М. Ключниковой, Т.С. Кочетковой, В.А. Фукина . - М. : Лег. и пищ. промышленность, 1982. - 264с. • Кочеткова Т. С. Антропологические и биомеханические основы конструирования изделий из кожи: Учебник для вузов / Т. С. Кочеткова, В. М. Ключникова. - М. : Легпромбытиздат, 1991. - 190с. • Ключникова В. М. Практикум по конструированию изделий из кожи: учебное пособие / В. М. Ключникова, Т. С. Кочеткова, А. Н. Калита ; по ред. В. А. Фукина. - М. : Легпромбытиздат, 1985. - 336 с. • Лиокумович В. Х. Конструирование обуви: Учебник для проф.-техн. учеб. заведений - 2-е изд., исправ. и доп. - М. : Лег. и пищ. пром-сть, 1981. - 175с. 41

  42. Использование материалов презентации Использование данной презентации, может осуществляться только при условии соблюдения требований законов РФ об авторском праве и интеллектуальной собственности, а также с учетом требований настоящего Заявления. Презентация является собственностью авторов. Разрешается распечатывать копию любой части презентации для личного некоммерческого использования, однако не допускается распечатывать какую-либо часть презентации с любой иной целью или по каким-либо причинам вносить изменения в любую часть презентации. Использование любой части презентации в другом произведении, как в печатной, электронной, так и иной форме, а также использование любой части презентации в другой презентации посредством ссылки или иным образом допускается только после получения письменного согласия авторов. 42
