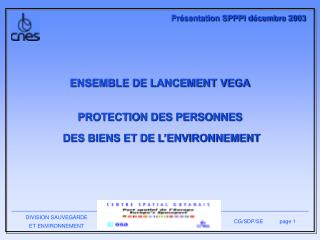

ENSEMBLE DE LANCEMENT VEGA

PROTECTION DES PERSONNES

DES BIENS ET DE L’ENVIRONNEMENT

sommaire
SOMMAIRE
  • INTRODUCTION
  • ORGANISATION DU PROJET
  • DESCRIPTION GÉNÉRALE DU LANCEUR VEGA
  • LES PRINCIPAUX PRODUITS DE COMBUSTION DU LANCEUR VEGA
  • IMPLANTATION GÉNÉRALE DE L’ENSEMBLE DE LANCEMENT VEGA (ELV)
  • PRINCIPES GÉNÉRAUX DE SAUVEGARDE
introduction
INTRODUCTION
  • OBJET DE LA PRÉSENTATION
    • EXPLICITER LES PRINCIPES GÉNÉRAUX QUI RÉGISSENT LES ÉTUDES EN COURS SUR L ’IMPLANTATION DE L ’ENSEMBLE DE LANCEMENT VEGA AU CSG VIS À VIS DE LA PROTECTION DES PERSONNES, DES BIENS ET DE L ’ENVIRONNEMENT
organisation du projet 1 2
ORGANISATION DU PROJET (1/2)
  • PROJET VEGA
    • MAITRISE D ’OUVRAGE : AGENCE SPATIALE EUROPÉENNE
    • MAITRISE D ’ŒUVRE
      • PAR L ’INDUSTRIEL ELV POUR LE DÉVELOPPEMENT DU LANCEUR
      • PAR LE CNES POUR LE DÉVELOPPEMENT DES MOYENS SOL
    • FUTUR EXPLOITANT : ARIANESPACE
  • PROJET P80 (1er ÉTAGE DU LANCEUR VEGA)
    • MAITRISE D ’OUVRAGE : CNES
    • MAITRISE D ’ŒUVRE : AVIO
organisation du projet 2 2
ORGANISATION DU PROJET (2/2)
  • CALENDRIER
    • REVUE DE DÉFINITION PRÉLIMINAIRE : Début 2003
    • LANCEMENT DES PREMIERS APPELS D ’OFFRES : Juin 2003
    • ETUDES PRÉALABLES D ’IMPACT ET DE DANGER : Octobre 2003
    • DÉBUT DES TRAVAUX GÉNIE CIVIL SUR SITE : Avril 2004
    • DÉBUT DU MONTAGE DU PORTIQUE MOBILE : Août 2004
    • ESSAIS DU P80 AU BEAP : 2005 - 2006
    • FIN DES ESSAIS DE QUALIFICATION : Mi 2006
    • PREMIER VOL : Décembre 2006
slide7

DESCRIPTION GÉNÉRALE DU LANCEUR VEGA (2/2)

COMPARAISON VEGA - ARIANE 5

Satellites :

. quantités variables

maximum environ 1.5 t

Quatième Etage (AVUM) :

. UDMH: 183 kg

. N2O4 : 367 kg

Troisième étage (Z9) :

. Propergol solide : 9 t

Deuxième étage (Z23) :

. Propergol solide : 23 t

Premier étage(P80) :

. Propergol solide : 88 t

Masse totale de matières actives: 122 t

Satellites :

. quantités variables

maximum environ 9 t

Case à équipements :

. Hydrazine : 70 kg

Etage à Propergol Stockable (EPS) :

. N2O4 : 6,5 t.

. MMH : 3,2 t

Etage Principal Cryotechnique (EPC) :

. LH2 : 25 t.

. LOx : 130 t

Etage d’Accélération à Poudre (EAP) :

. Propergol solide :

237 à 240 t

Masse totale de matières actives: 654 t

55 m

les principaux produits de combustion du lanceur vega 1 3
LES PRINCIPAUX PRODUITS DE COMBUSTION DU LANCEUR VEGA (1/3)
  • SEULE LA COMBUSTION D ’UNE PARTIE DU PROPERGOL SOLIDE DU 1er ÉTAGE (P80) GÉNÈRE UNE POLLUTION SUSCEPTIBLE DE RETOMBER AU SOL
    • LA NATURE DES PRODUITS DE COMBUSTION du P80 EST IDENTIQUE À CELLE DES PRODUITS DE COMBUSTION D ’UN EAP ARIANE 5
    • PROPERGOL SOLIDE (NH4ClO4 + Al)  HCl + Al2O3 (+ CO + CO2 + H2O)
    • CES PRODUITS DE COMBUSTION SONT DISPERSÉS ENTRE 0 ET 40 à 50 km D ’ALTITUDE EN 110 s ENVIRON, SEULE LA PARTIE COMPRISE ENTRE 0 ET 3 km PARTICIPE AUX RETOMBÉES AU SOL
    • À RAISON DE DEUX LANCEMENTS PAR AN LA QUANTITÉ TOTALE REJETÉE DE HCl EST DE 37 TONNES
les principaux produits de combustion du lanceur vega 2 3
LES PRINCIPAUX PRODUITS DE COMBUSTION DU LANCEUR VEGA (2/3)
  • COMPARAISON AVEC D ’AUTRES SOURCES DE REJETS INDUSTRIELS ET NATURELLES (source : étude de la NASA en 1992, rejets sur une année)
    • LES DEUX PRINCIPALES SOURCES NATURELLES DE CHLORE SONT:
      • LES OCÉANS (UNE FOIS QU ’UNE BULLE D ’AIR REMONTE À LA SURFACE D ’UNE VAGUE, ELLE PROJÈTE UN MICRO-AÉROSOL DE CHLORURE DE SODIUM)
      • LES VOLCANS (EXEMPLE ÉMISSION LIÉE À L ’ÉRUPTION DU PINATUBO AUX PHILIPPINES EN 1991 ÉTAIT DE L ’ORDRE DU MILLIERS DE TONNES DE CHLORE; LE VOLCAN MEXICAIN EL CHICHON, QUI ENTRA EN ÉRUPTION LE 28 MAI 1982, ENVOYA UN PANACHE DE CENDRE RICHE EN SO2 et en HCl à 17km D ’ALTITUDE)
    • LES PRINCIPALES SOURCES LIÉES AUX ACTIVITÉS HUMAINES SONT L ’INCINÉRATION D ’ORDURES MÉNAGÈRES, LES CENTRALES THERMIQUES ET L ’AUTOMOBILE
    • MOTEURS FUSÉES : LANCEMENT DE 6 ARIANE 5, 6 TITAN ET 9 NAVETTES
implantation g n rale de l elv 1 4
IMPLANTATION GÉNÉRALE DE L ’ELV (1/4)

ZONE DE DANGER TOXIQUERmax=2 km

Zone de Lancement Vega (ex-ELA1)

Zone de Stockage et préparation des Zefiros

implantation g n rale de l elv 4 4
IMPLANTATION GÉNÉRALE DE L ’ELV (4/4)
  • FABRICATION EN GUYANE DU P80 PAR RÉGULUS & TRANSFERT DES AUTRES ÉTAGES ET ÉLÉMENTS DU LANCEUR D ’EUROPE À KOUROU
  • INTÉGRATION DE L ’ELV AUX ELA ET PARTAGE D ’UN MAXIMUM DE MOYENS COMMUNS TELS QUE :
    • CENTRE DE LANCEMENT N°3 : BANCS DE CONTRÔLE, SAUVEGARDE
    • ZONE SUPPORT PYROTECHNIQUE : STOCKAGE ET PRÉPARATION DES Z23 ET Z9
    • PRODUCTION ÉNERGIE & FLUIDES, RADIOCOMMUNICATIONS, TÉLÉMESURE, METEO
    • ZONE DE STOCKAGE DES ERGOLS : AVUM ET CHARGES UTILES
  • OPÉRATIONS À RISQUE PRINCIPALEMENT RÉALISÉES EN ZONE DE LANCEMENT VEGA (EX-ELA1)
      • INTÉGRATION ET PRÉPARATION DU LANCEUR DANS UN PORTIQUE MOBILE, ET RETRAIT DU PORTIQUE AVANT LANCEMENT
principes generaux de sauvegarde
PRINCIPES GENERAUX DE SAUVEGARDE
  • LE NIVEAU D ’EXIGENCE DE SÉCURITÉ LIÉ AUX ACTIVITÉS DE PRÉPARATION ET DE LANCEMENT DE VEGA EST IDENTIQUE À CELUI DES ACTIVITÉS ARIANE
  • LA RÉGLEMENTATION QUI RÉGIT CE TYPE D ’ACTIVITÉ VIS À VIS DE LA PROTECTION DES TRAVAILLEURS, DE LA POPULATION ET DE L ’ENVIRONNEMENT, COMPLÉTÉE DES RÈGLES SPÉCIFIQUES DU CSG EN MATIÈRE DE SAUVEGARDE ET D ’ENVIRONNEMENT SONT APPLICABLES
  • TOUS LES DOSSIERS RÉGLEMENTAIRES EXIGÉS (ÉTUDE D ’IMPACT, ÉTUDE DE DANGERS, ÉTUDE DE SÉCURITÉ DES TRANSPORT DE MATIÈRES ET SUBSTANCES DANGEREUSES, ...) SERONT ÉTABLIS ET INSTRUITS EN VU DE L ’OBTENTION DE L’ARRÊTÉ D ’AUTORISATION D ’EXPLOITER
