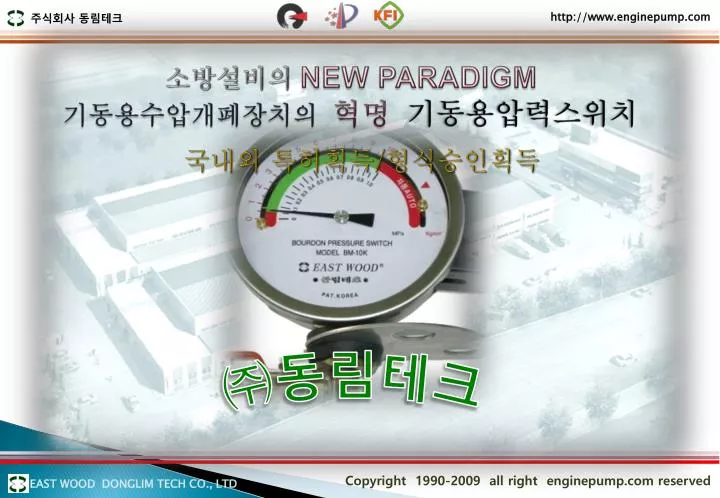

  1. 소방설비의NEW PARADIGM 기동용수압개폐장치의혁명기동용압력스위치 국내외 특허획득/형식승인획득 ㈜동림테크

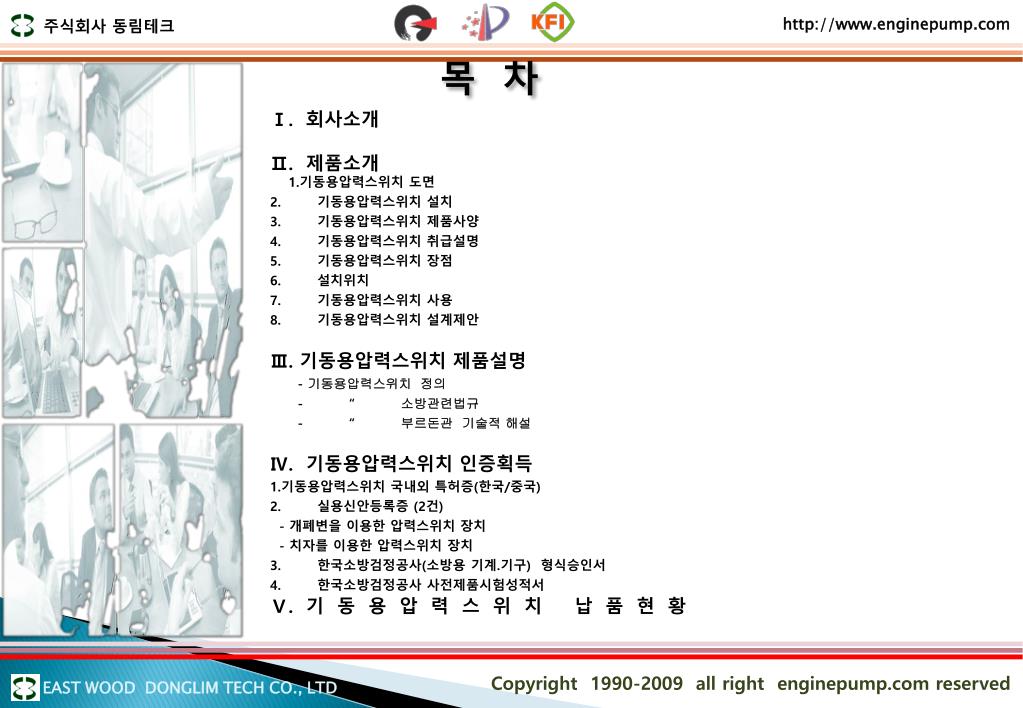

  2. 목 차 • Ⅰ. 회사소개 • Ⅱ. 제품소개 • 1.기동용압력스위치도면 • 기동용압력스위치 설치 • 기동용압력스위치 제품사양 • 기동용압력스위치 취급설명 • 기동용압력스위치 장점 • 설치위치 • 기동용압력스위치 사용 • 기동용압력스위치 설계제안 • Ⅲ. 기동용압력스위치 제품설명 • - 기동용압력스위치정의 • - “ 소방관련법규 • - “ 부르돈관 기술적 해설 • Ⅳ. 기동용압력스위치 인증획득 • 1.기동용압력스위치 국내외 특허증(한국/중국) • 실용신안등록증 (2건) • - 개폐변을 이용한 압력스위치 장치 • - 치자를 이용한 압력스위치 장치 • 한국소방검정공사(소방용 기계.기구) 형식승인서 • 한국소방검정공사사전제품시험성적서 Ⅴ. 기 동 용 압 력 스 위 치 납 품 현 황

  3. Ⅰ. 회 사 소 개 • 회사명 : ㈜ 동림테크 • 대 표 : 김 용 호 • 소재지 : 경기도 고양시 일산서구 법곳동 89-2 • 사업자등록번호 : 128-81-88564 • 업태 종목 : 도소매/소방용계측기 • 전 화 : 031) 918-1720, 031) 913-4087 • 팩 스 : 031) 913-4086 • 홈페이지 : http://www.enginepump.com http://www.donglimtech.co.kr 한글인터넷주소 : 동림테크

  4. 1. 기동용압력스위치 도면 정 면 도 측 면 도

  5. 2. 기동용압력스위치 설치 오리픽스 압력계 벨브 신축건물 기동용 압력스위치 주펌프 압력스위치 보조펌프 압력스위치 배관연결 설치 예 현장설치

  6. 2. 기동용압력스위치 설치 기존건물 압력챔버

  7. 3. 기동용압력스위치 사양

  8. 4. 기동용 압력스위치 취급설명 1) 설치위치 보조펌프 토출측 OS’Y밸브 상단에 15mm 니쁠과 함께 볼밸브, 오리픽스체크밸브 2개 (이격거리1.5m)와 함께 압력계,기동용 압력스위치를 그림과 같이 주펌프, 보조펌프용으로 그림과 같은 위치에 설치하고 지지대를 설치하여 고정한다. 2) 압력조정 ① 압력스위치 유리카버를 열기전에 반듯이 펌프를 가동하여 관내압력을 충분히 (2분이상)채운다. ② 압력스위치 커버를 반시계방향으로 회전시켜 커버를 열고 문자판의 기동 홀더, 정지홀더를 반시계방향으로 회전시켜 좌,우로 이동 필요 압력치에 놓고 시계방향으로 회전시켜 고정한다. 소방펌프 운전전 소방펌프 운전후 체크밸브 주펌프 ∴ 주의 : 자동운전시 주펌프용 압력스위치의 정지홀더는 자동위치에 고정한다. 3) 작동시험 압력스위치의 성능을 확인하기 위하여 시험밸브를 수동으로 반시계방향으로 천천히 열어 압력스위치 지침이 아주 느리게 하강하여 기동압력까지 도달하면 소방펌프가 자동으로 기동하여 사용압력까지 상승, 연속운전이 계속된다. 소화펌프를 정지시키기 위하여 자동운전반의 선택스위치를 정지위치에 놓는다. 이러한 운전을 매주 1회 시험운전을 실시하여 소화펌프성능을 유지한다. 압력스위치 단자에 연결한다. 4) 전기결선 압력스위치의 접점은 ON / OFF 로 압력이 하강하여 지침이 기동홀더에 도달하면 접전이 ON 되어 소방펌프가 기동, 압력이 상승하여 지침이 정지홀더에 도달하면 접전이 OFF 되어 소방펌프가 정지하는 것으로 화재수신반 자동기동 2P 전선을 압력스위치 단자에 연결한다.

  9. 5. 기동용압력스위치 장점

  10. 6. 설치 위치 오리픽스

  11. 7. 기동용압력스위치 사용(기계적인 방법;NFPA 준용) 1) 설치위치 펌프 토출측 개폐밸브와 체크밸브 중간각 펌프마다 설치 설치예

  12. 8. 기동용 압력스위치 설계 제안 * 화재안전기준 제 3조 : 기동용 수압개폐장치라 함은… 압력챔버 또는 기동용 압력스위치 등을 말한다. * 화재안전기준을 준용하면 현재 도면상의 장비 알람표에는 아래사례도표와 같이 표시되어 기동용 압력스위치에 대한 인식이 불가함으로 아래 제안과 같이 설계 도면에 표시를 제안합니다. 사례 제안

  13. Ⅳ. 기동용압력스위치 제품설명 1. 개요 일정한 압력을 유지하고 있는 배관 내에 압력이 하강하면 기동용압력스위치가 떨어진 압력을 감지하여 전원 스위치를 작동, 가압송수장치를 기동시켜 배관내의 떨어진 압력을 상승시킨다. 소방설비의 가압송수장치인 주펌프, 보조펌프 기동장치로사용한 것을 “기동용압력스위치”라 하고 부르돈 압력스위치가 사용된다. 2. 소방관련 법규 ■ 기동용수압개폐장치의 형식승인 및 검정기술기준(KOFEIS 0508) ■ 소방방재청 고시 제2005-12호(2005. 3.17.) • 제2조(정의) • “기동용수압개폐장치”라 함은 소화설비의 배관내 압력변동을 검지하여 자동적으로 펌프를 기동 또는 정지시키는 것으로서 압력챔버, 기동용압력스위치 등을 말한다 • 2. “압력챔버”라 함은 동체와 경판으로 구성된 원통형 탱크를 소화설비 배관과 연결 하여 압력변동을 검지하여 자동적으로 펌프를 기동 또는 정지시키기 위한 장치를 말한다. • 3. “기동용압력스위치”라 함은 소화설비 배관내에 작용하는 수격 또는 순간압력변동 등에 내구성이 있도록 부르돈관을 사용하는 압력스위치등으로 압력변동을 감지하여 자동적으로 펌프를 기동 또는 정지시키기 위한 장치를 말한다. • 이 하 생 략 –

  14. 3. 부르돈관 (BOURDON TUBE ELEMENT) 1-1 부르돈관 부르돈관은 프랑스의 수력공학자 Eugene Bourdon(1808-84)가 발명한 것으로 원형관을 가로로 압착된 타원형 구조로 양단면중 한 단면이 밀봉된 형태로 아래 그림1과 같이 C형, HELICAL형, SPIRAL형 등이 있다. 부르돈관 C형일 경우 밀봉이 않된 면을 고정시키고, 부르돈관내에 압력을 상승시키면, 밀봉된 끝단의 모양이 변하는데 이 현상을 "Tip Travel" 이라고 하며 “Tip Travel"의 크기는 부르돈관의 길이, 두께, 단면의 크기, 재질에 따라 다르다. 2-1 부르돈관 재질 부르돈관 재질은 기본적으로 열처리된 합금속등급, 합금속성분, 내식성등으로 구분되며 아래와 같은 Group으로 분류된다. Group Ⅰ Strain-hardened alloys: 1. Cartridge brass. 2. Trumpet brass. 3. Phosphor bronze. 4. Silicon bronze. 5. Austenitie stainless steel (AISI Types 304 and 316). 6. Monel.

  15. Group Ⅱ Precipitation-hardened alloyes: 1. Beryllium copper. 2. K Monel. 3. Ni-Span C. 4. Inconel X. Group Ⅲ Heat-treated alloyes: 1. Low-alloyes steels (AISI4130, 8630). 2. Martensitic stainless steel (AISI Types 403). 2-2. 부르돈관 기본원리 일정한 압력하에서 부르돈관 동작반응의 정확한 분석은 매우 복잡함으로 실제적 부르돈관의 설계는 실험적 관찰에 근거한 경험수치로 설계에 참조한다. (그림2)

  16. 그림2.에서와 같이 부르돈관의 편차는 아래와 같은 공식으로 표시한다 aP Δa = K ---∫(A, B, t, R) E Δa = 부르돈관 끝단의 편차각 K = 정수 (부르돈관 실험에 의한 평균치) a = 부르돈관 전체호각(그림2참조) P = 부르돈관내의 압력(부르돈관내 압력과 대기압간의 차압) E = 부르돈관 재질의 탄성계수 A,B = 부르돈관 단면의 외부길이(A), 폭(B) t = 부르돈관의 두께 R = C형부르돈관의 반지름 C-형 부르돈관 시험 시 적당한 기준은 0점을 정한후 일정압력을 가하고 다시 배압 했을 때 복귀된 위치가 편차의 1%범위에서 시험하여 부르돈관의 수명에 영향이 없도록 하여야 한다. P Torque gradient constannt (G) = C--- Δa G = Torque gradient, lb-in. per degree of deflection C = Torque gradient constant 부르돈관의 출력(Power Rating) W = FM F = 부르돈관 끝단이 팽창하려는 힘 M = 부르돈관 끝단이 수축하려는 힘 W = (Power Rating) 부르돈관 끝단이 움직이는데 필요한 힘

  17. 3. 소방펌프 기동압력스위치 부르돈관과 전원스위치장치를 결합하여 조립된 압력스위치로서 소방설비의 가압송수장치인 주펌프, 보조펌프의 기동장치로 사용할 수 있는 “기동용압력스위치” 이다. 4. 표준 및 규격 한국공업규격(KS) 한국소방법규(KFSL) 한국소방검정공사규격(KOFEIC) 미국방재협의회(NFPA) 5. 사용조건 5-1주위온도: 0℃ - +40℃ 5-2상대습도 : 70% 이하 5-3설치조건 : 먼지, 모래, 진동, 화학가스, 및 오염물질등으로 인한 영향이 없어야 한다. 6. 브르돈압력스위치 장점 6-1부르돈관 배관내의 압력이 직접 가압되는 압력소자로서 압력 40kg/㎠이상 가압조건에서 누수 또는 기계적 변형이 없는 청동, 스텐( BRASS, STAINLESS ) 재료로 사용된 부르돈관 이다. 6-2 압력조정 범위 소방펌프 기동 과 정지압력간의 사용압력범위는 1kg/㎠ - 10kg/㎠ (10kg/㎠) 또는 1kg/㎠ -20kg/㎠ (20kg/㎠)까지 전 압력범위를 사용할 수 있음. 6-3 배관내의 과도압력에 대한 내력 부르돈관 압력스위치는 배관 내에 발생하는 과도압력을 안전하게 흡수, 기계적 변형에 의한 압력스위치의 오동작이 없습니다.

  18. 6-4 압력계 겸용 압력스위치에 압력표시 문자판과 지침이 있어 배관압력을 수시로 감시할 수 있습니다. 6-5 설치방법 보조펌프 토출배관 OS'Y 밸브 상단에 15㎜ 소켓과 볼밸브를 연결하고 부르돈압력스위치를 주펌프, 보조펌프용으로 같은 위치에 설치하고 지지대에 장착하여 고정한다. 6-6 화재안전기준에 적합 화재안전기준(2007. 2. 고시): “옥내소화전 또는 스프링클러 소화전펌프 자동운전시 자동으로 정지되지 않도록 하여야 한다.“는 조건에 적합 합니다.

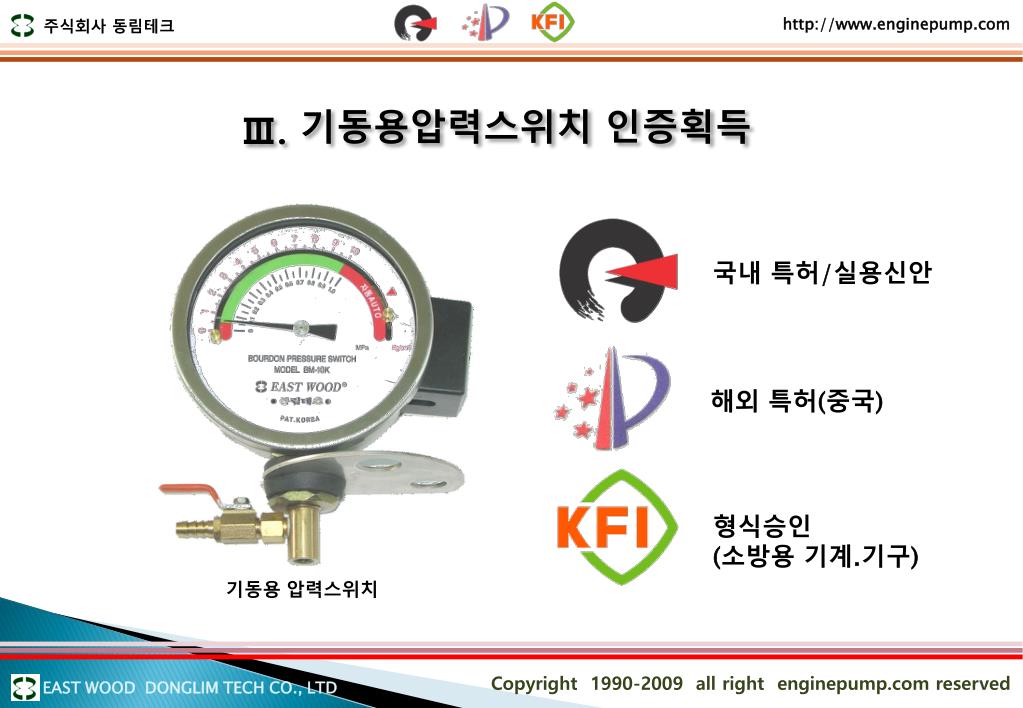

  19. Ⅲ. 기동용압력스위치 인증획득 국내 특허/실용신안 해외 특허(중국) 형식승인 (소방용 기계.기구) 기동용 압력스위치

  20. 1. 국·내외 특허 획득 국내특허 중국특허

  21. 2. 실용신안등록 기동용압력스위치

  22. 3. 소방용 기계 ·기구 형식승인 획득 한국소방검정공사

  23. 4. 사전제품시험성적결과 한국소방검정공사

  24. Ⅴ. 기 동 용 압 력 스 위 치 납 품 현 황
