    1. VERTIGO 3 D 3 – dimensionales flugsystem VERTIGO Ein Artist fliegt durch das Stade de France. 4 dünne Stahlseile navigieren den „Piloten“ in programmierten Bahnen über der gesamten Stadionfläche, in Höhen zwischen 0-16m. Mit Salti, Pirouetten, tänzerischen Bewegungselementen, aber auch in statischen Flugpositionen, begibt sich der Artist mit variablen Geschwindigkeiten in nur für ihn erreichbare Sphären. Durch die sehr dynamischen und unglaublich präzise programmierbaren Bewegungsbilder, eröffnet VERTIGO eine neue Dimension der Artistik und hinterlässt beim Publikum unvergessliche Eindrücke.

    2. VERTIGO 3 D Show 3D Flug im Stade de France

    3. VERTIGO 3 D Technische Daten Typ Punktzug - Seilwinde HIJACK Spannung 400V AC 3P+N+PE 32A Leistung 8 KW nominal 12 KW max. Seilgeschwindigkeit 4m/Sek. nominal 8,4m/Sek. max. Seil Stahlseil dreharm 4mm Hubleistung 150 Kg @ 4m/Sek. 80 Kg @ 8m/Sek. Wickelkapazität Einzelseil 175m Doppelseil 2 x 85m Eigengewicht 600 Kg Maße Winden 1350 x 1000 x 905 mm Prüfung BGVC1 geprüft Kräfte / Rollen Dyn ~ 1,5 kN, also Fh~1,5kN, Fres ~ 2,1kN resultierend

    4. VERTIGO 3 D Operator 1 - 2 Tische / Bühnenpodeste, 2 Stühle, 220 V Anschluss Zwischen den Winden und dem Operatorplatz werden 3 Datenkabel verlegt. outdoor Zusätzlich 1 Pavillion mit Wänden 3 x 3 m. Der Operator muss zu jeder Zeit uneingeschränkte Sicht auf den gesamten Aktionsraum während der Programmierung und der Show haben. Die Aktionsfläche und die Winden müssen gegen Zutritt abgesichert werden.

    5. VERTIGO 3 D Strom 400V 3P+N+PE, ein guter Neutralleiter ist wichtig.Je nach Anzahl und Verteilung der eingesetzten Winden ein oder zwei Anschlussdosen 125A CEE 5-polig bei den Winden. Diese Anschlüsse müssen mit trägen Schmelzsicherungen abgesichert sein. Die Höhe der Absicherung richtet sich nach der Anzahl der Winden.Bei Verwendung eines Generators muss dieser eine Mindestgröße von 120KVA haben.Es ist wichtig, dass in der gesamten Stromversorgungslinie kein FI (Fehlerstromschutzschalter) irgend einer Art eingebaut ist. Wenn ein FI nicht entfernt werden kann, muss die Anlage über einen Trenntransformator betrieben werden.Die Mindestgröße ist auch hier 120KVA. Es darf kein anderer Verbraucher vor dem Trenntransformator angeschlossen werden.

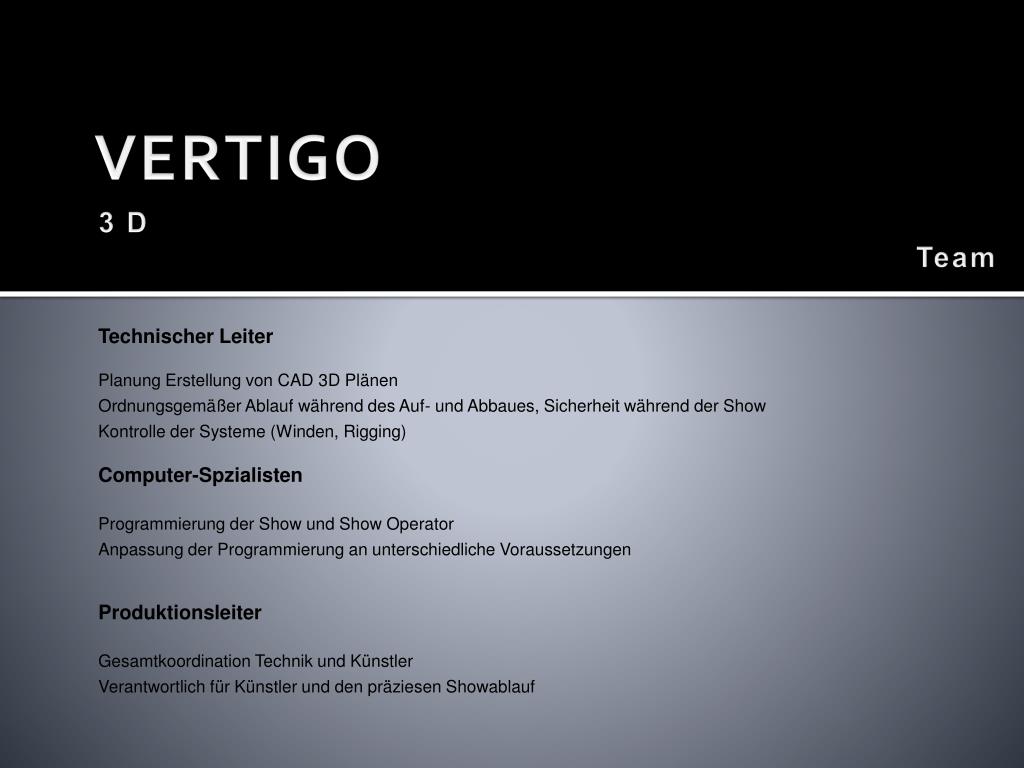

    6. VERTIGO 3 D Team • Technischer Leiter • Planung Erstellung von CAD 3D Plänen • Ordnungsgemäßer Ablauf während des Auf- und Abbaues, Sicherheit während der Show • Kontrolle der Systeme (Winden, Rigging) • Computer-Spzialisten • Programmierung der Show und Show Operator • Anpassung der Programmierung an unterschiedliche Voraussetzungen • Produktionsleiter • Gesamtkoordination Technik und Künstler • Verantwortlich für Künstler und den präziesen Showablauf
