实验四 峰值谷值检测实验. 实验目的 : 掌握运算放大器性质,会用运算放大器搭出峰值、谷值检测电路。 掌握峰值、谷值检测电路的特点及性能。 学会上述电路的测试和分析方法。. 实验原理 :. 图 4.1 正峰值检测电路. 图 4.1 为同相端输入情形。
E N D
实验目的 : • 掌握运算放大器性质,会用运算放大器搭出峰值、谷值检测电路。 • 掌握峰值、谷值检测电路的特点及性能。 • 学会上述电路的测试和分析方法。
实验原理: 图4.1 正峰值检测电路
图4.1为同相端输入情形。 第一片LF356与D1、D2用作半波线性整流器,第二片LF356为射极跟随器。当Ui为正时,第一片LF356输出为正,D2导通,D1截止,只要Ui略大于Uo,第一片LF356处于开环放大状态,它使电容C迅速充电。只有当Uo=Ui时,电容C才停止充电。因此,Uo达到Ui的最大值。当Ui减小时,第一片LF356的输出为负,D1导通,第二片LF356为跟随器。D2截止,电容C保持原有充电电压Uo。

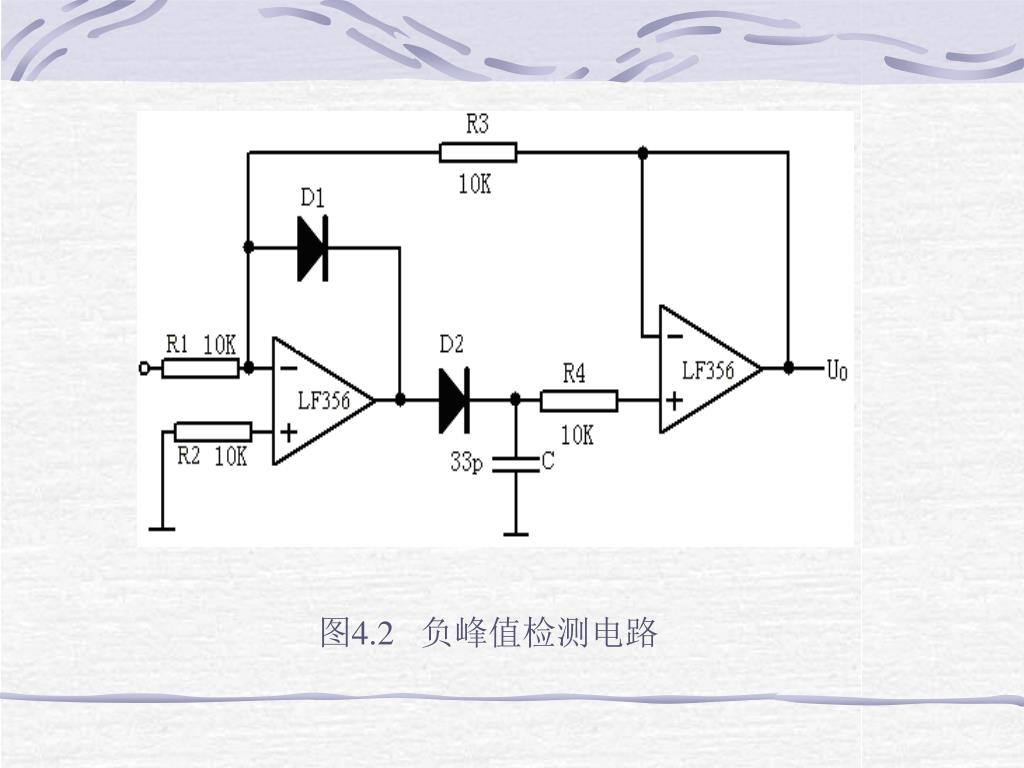

图4.2为反向端输入电路。它用于反映Ui的负峰值,输出的Uo值为正。当Ui为负,并且Uo<|Ui|时,第一片LF356输出为正,D1截止,D2导通,它使电容C迅速充电,Uo增大。当Uo增至|Ui|时,电容C停止充电,Uo=|Uimin|。当Ui>-Uo时,第一片LF356的输出为负,D1导通,D2截止,Uc保持不变,Uo也保持不变。图4.2为反向端输入电路。它用于反映Ui的负峰值,输出的Uo值为正。当Ui为负,并且Uo<|Ui|时,第一片LF356输出为正,D1截止,D2导通,它使电容C迅速充电,Uo增大。当Uo增至|Ui|时,电容C停止充电,Uo=|Uimin|。当Ui>-Uo时,第一片LF356的输出为负,D1导通,D2截止,Uc保持不变,Uo也保持不变。
实验内容: 实验电路如图4.1、4.2所示 (1) 接通±12V电源。 (2) 测量Ui悬空时的UO值。 (3) Ui输入500Hz、幅值为2V的正弦信号,观 察Ui→UO波形并记录。

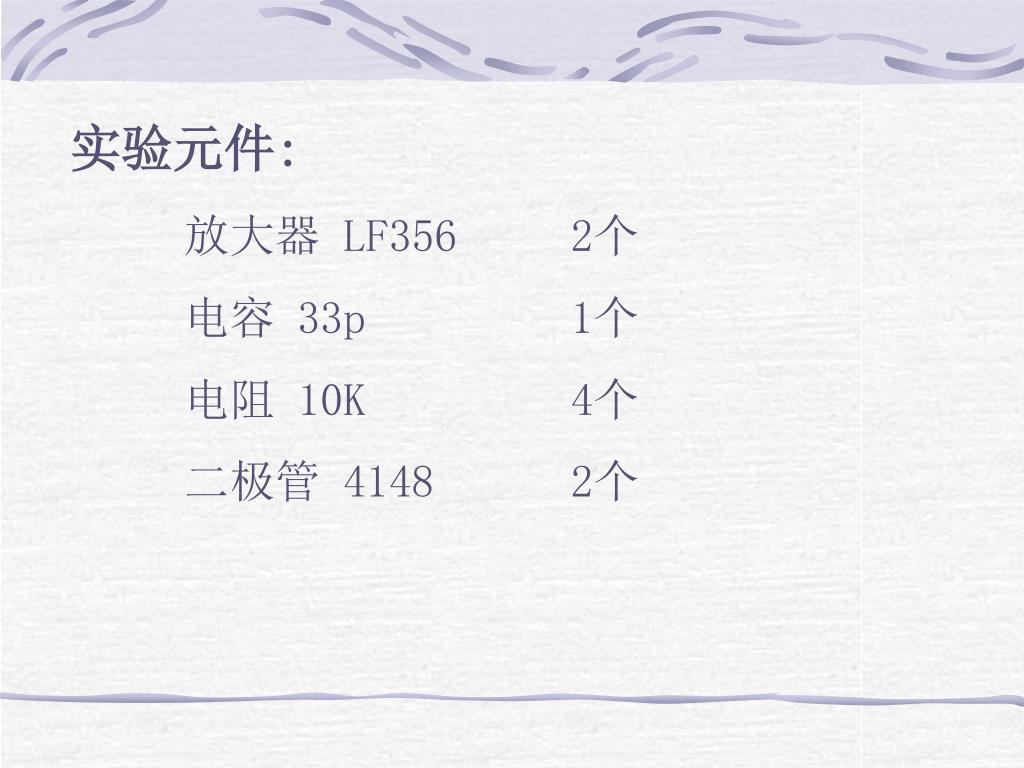

实验元件: 放大器LF356 2个 电容33p 1个 电阻10K 4个 二极管 4148 2个

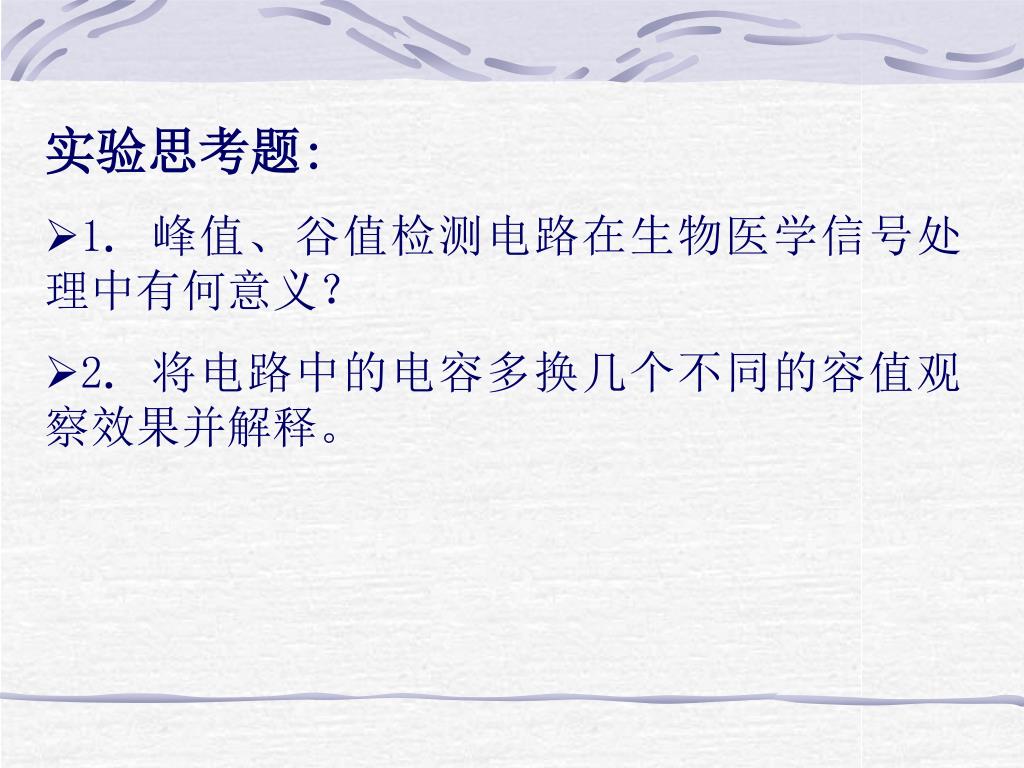

实验思考题: • 1.峰值、谷值检测电路在生物医学信号处理中有何意义? • 2. 将电路中的电容多换几个不同的容值观察效果并解释。
