1. Н А К С ОРГАНИЗАЦИОННО-МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПОРЯДОК ПРИМЕНЕНИЯ СВАРОЧНОГО ОБОРУДОВАНИЯ ПРИ ИЗГОТОВЛЕНИИ, МОНТАЖЕ, РЕМОНТЕ И РЕКОНСТРУКЦИИТЕХНИЧЕСКИХ УСТРОЙСТВ ДЛЯ ОПАСНЫХПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ Комментарии к (РД 03-614-03) Н А К С

2. Требования к документам Заявителя Обязательные: 1.Паспорт (или Руководство по эксплуатации, ТУ) с зав.№ и г. вып. 2. СОпр- ТУ только для РФ; СОпо- Инв.№ и Ф.И.О. и должность ответственного лица. • Рекомендательные: • Сертификат РФ (Декларация о соответствии) • Для производителя СО- аттестация производства К пункту 1.1 Н А К С

3. СОпр-производителя – новое оборудование не бывшее в эксплуатации и не превышающее срок хранения до переконсервации. СОпо-потребителя - оборудование которое, введено в эксплуатацию потребителем, вне зависимости от даты выпуска. РД 03-614-03 АТТЕСТАЦИЮ ПРОВОДЯТ К пунктам 3.2, 3.5 Н А К С

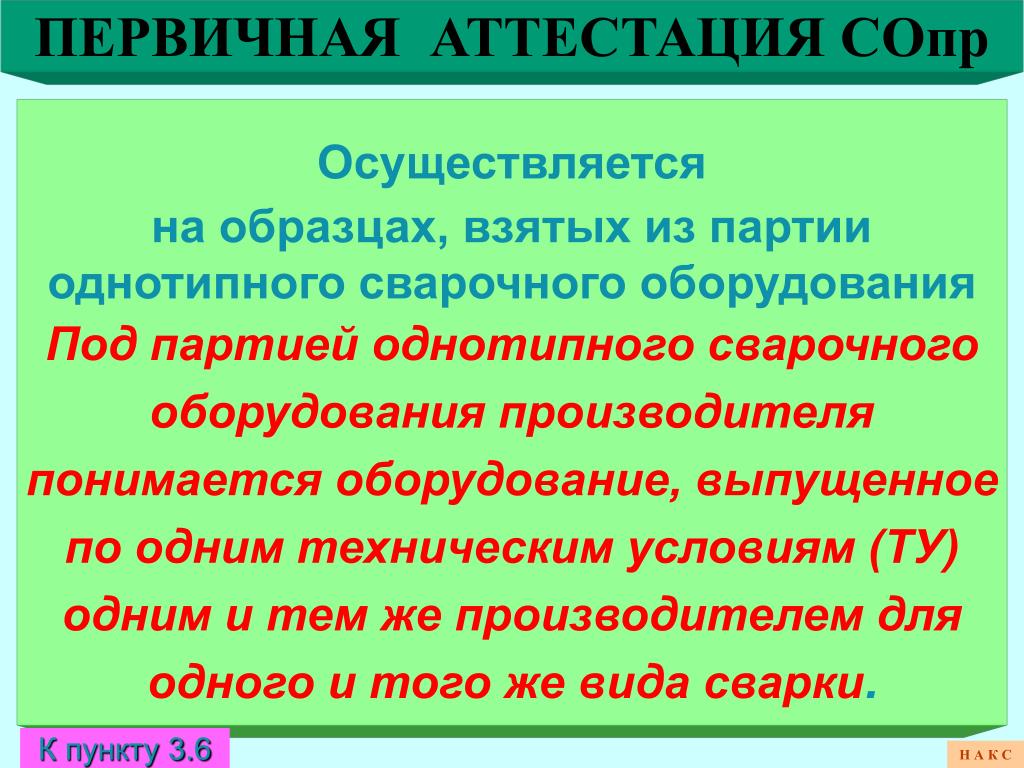

4. ПЕРВИЧНАЯ АТТЕСТАЦИЯ СОпр Осуществляется на образцах, взятых из партии однотипного сварочного оборудования Под партией однотипного сварочного оборудования производителя понимается оборудование, выпущенное по одним техническим условиям (ТУ) одним и тем же производителем для одного и того же вида сварки. К пункту 3.6 Н А К С

5. ПЕРВИЧНАЯ АТТЕСТАЦИЯ СОпо Осуществляется на образцах, взятых из партии однотипного сварочного оборудования. Под партией однотипного сварочного оборудования потребителя понимается оборудование, выпущенное по одним техническим условиям (ТУ) одной марки, одним и тем же производителем, для одного и того же вида сварки. Партия группируется с учетом года выпуска и срока службы : до окончания срока службы – одна партия ( периодическая аттестация каждые 3 года) и после окончания срока службы- другая партия ( периодическую аттестацию каждые 1,5 года). Примечание. При отсутствии указании в паспорте по сроку службы оборудования разделение по группам однотипности производится: до 6 лет с даты выпуска – одна партия и свыше 6 лет – другая партия. К пункту 3.8

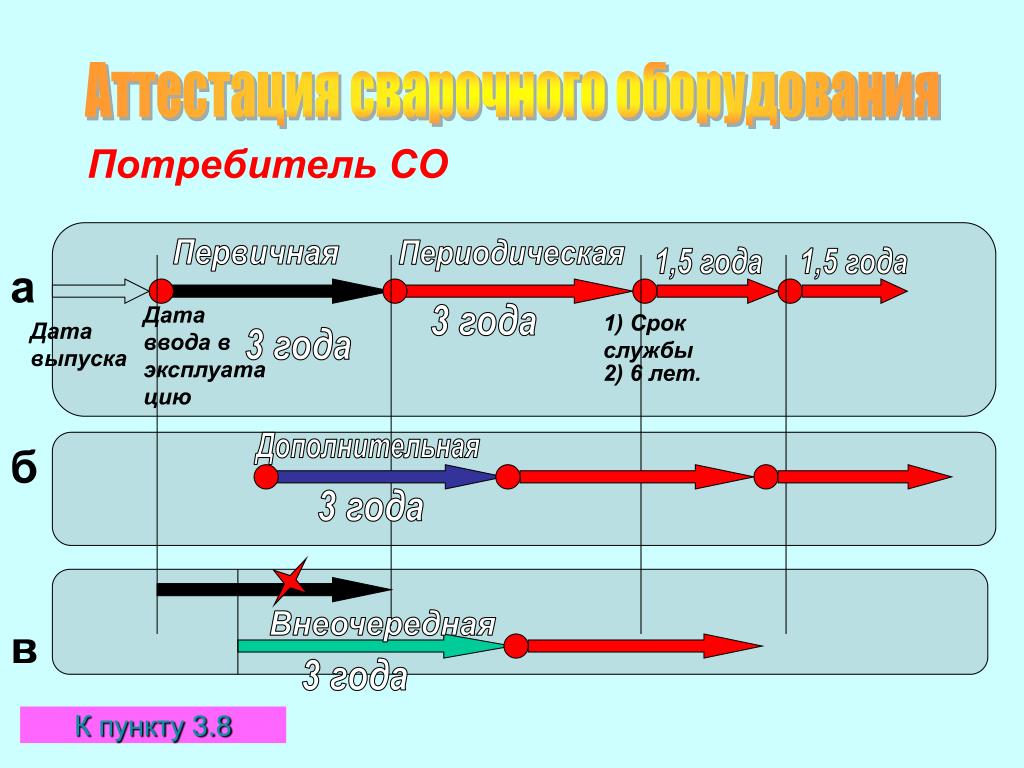

6. Аттестация сварочного оборудования Потребитель СО а б в Первичная Периодическая 1,5 года 1,5 года Дата ввода в эксплуатацию 3 года 1) Срок службы 2) 6 лет. Дата выпуска 3 года Дополнительная 3 года Внеочередная 3 года К пункту 3.8

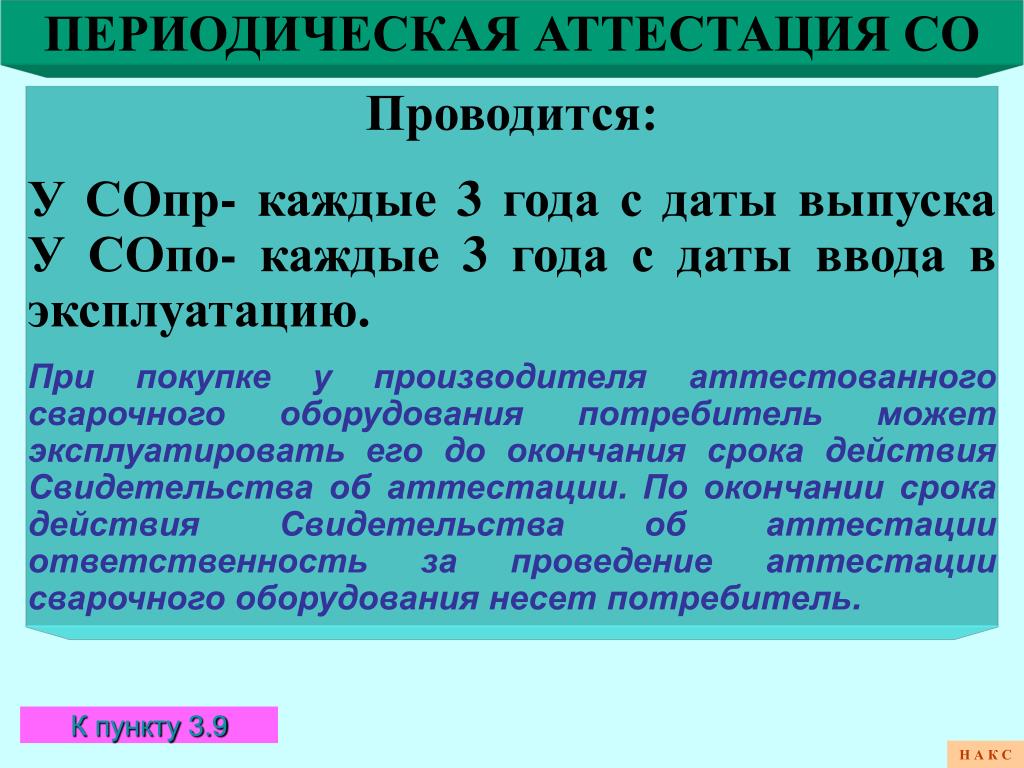

7. ПЕРИОДИЧЕСКАЯ АТТЕСТАЦИЯ СО Проводится: У СОпр- каждые 3 года с даты выпуска У СОпо- каждые 3 года с даты ввода в эксплуатацию. При покупке у производителя аттестованного сварочного оборудования потребитель может эксплуатировать его до окончания срока действия Свидетельства об аттестации. По окончании срока действия Свидетельства об аттестации ответственность за проведение аттестации сварочного оборудования несет потребитель. К пункту 3.9 Н А К С

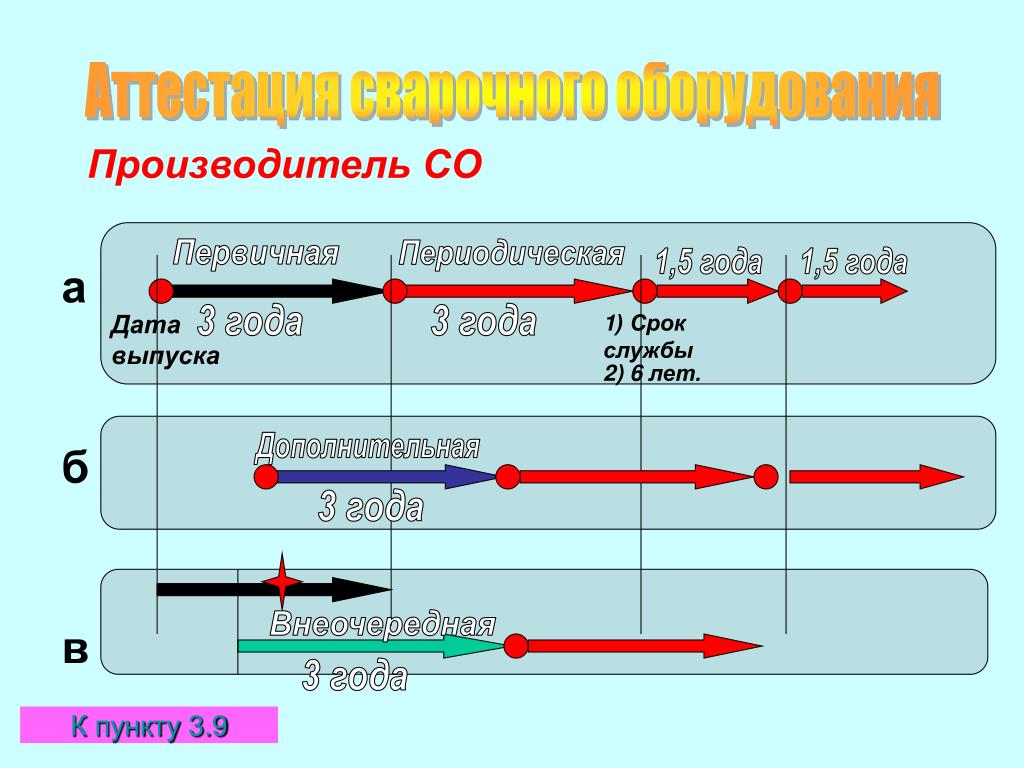

8. Аттестация сварочного оборудования Производитель СО а б в Первичная Периодическая 1,5 года 1,5 года Дата выпуска 3 года 3 года 1) Срок службы 2) 6 лет. Дополнительная 3 года Внеочередная 3 года К пункту 3.9

9. ДОПОЛНИТЕЛЬНАЯ АТТЕСТАЦИЯ СО • По результатам дополнительной аттестации СОпо и СОпр выдается новое свидетельствооб аттестации. Если аттестация связана с расширением области использования на другие группы технических устройств, процедура аттестации может включать только сварку КСС. Допускается использовать результаты контроля производственных сварных соединений, выполненных в течении последних 6 месяцев и подтвержденных лабораторией контроля качества . К пункту 3.10 Н А К С

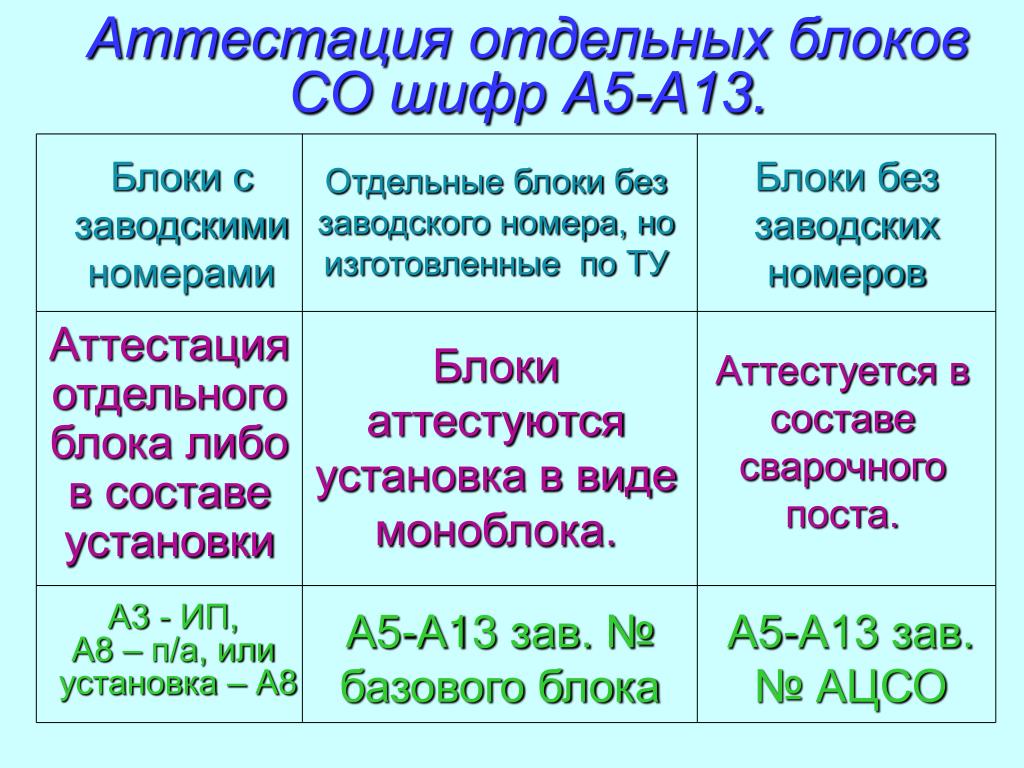

10. Аттестация отдельных блоков СО шифр А5-А13. Блоки с заводскими номерами Блоки без заводских номеров Отдельные блоки без заводского номера, но изготовленные по ТУ Аттестация отдельного блока либо в составе установки Блоки аттестуются установка в виде моноблока. Аттестуется в составе сварочного поста. А5-А13 зав. № базового блока А5-А13 зав. № АЦСО А3 - ИП, А8 – п/а, или установка – А8

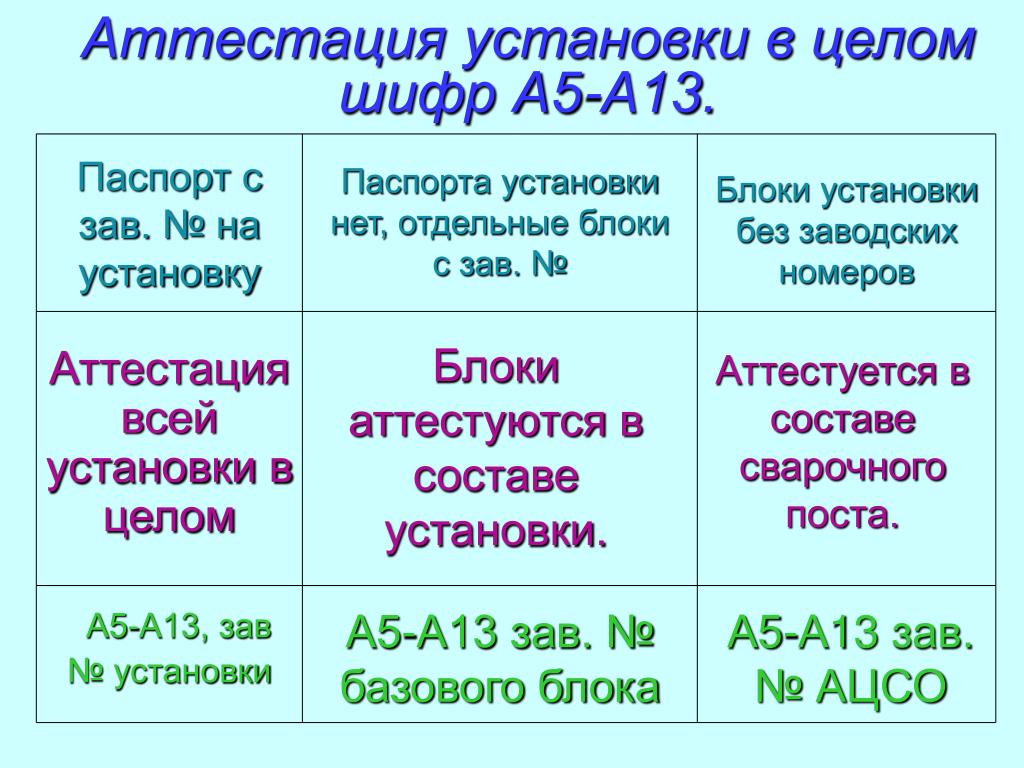

11. Аттестация установки в целомшифр А5-А13. Паспорт с зав. № на установку Паспорта установки нет, отдельные блоки с зав. № Блоки установки без заводских номеров Блоки аттестуются в составе установки. Аттестация всей установки в целом Аттестуется в составе сварочного поста. А5-А13, зав № установки А5-А13 зав. № базового блока А5-А13 зав. № АЦСО

12. Н А К С ОРГАНИЗАЦИОННО-МЕТОДИЧЕСКОЕ обеспечение ПОРЯДОК ПРИМЕНЕНИЯ СВАРОЧНЫХ МАТЕРИАЛОВ ПРИ ИЗГОТОВЛЕНИИ, МОНТАЖЕ, РЕМОНТЕ И РЕКОНСТРУКЦИИТЕХНИЧЕСКИХ УСТРОЙСТВ ДЛЯ ОПАСНЫХПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ (РД 03-613-03) Н А К С

13. РД 03-613-03 АТТЕСТАЦИЮ ПРОВОДЯТ ДЛЯ • Определения возможности применения аттестуемых сварочных материалов (СМ) при изготовлении, реконструкции, монтаже и ремонте технических устройств для опасных производственных объектов • Проверки соответствия фактических технологических свойств и характеристик СМ требованиям НД Н А К С

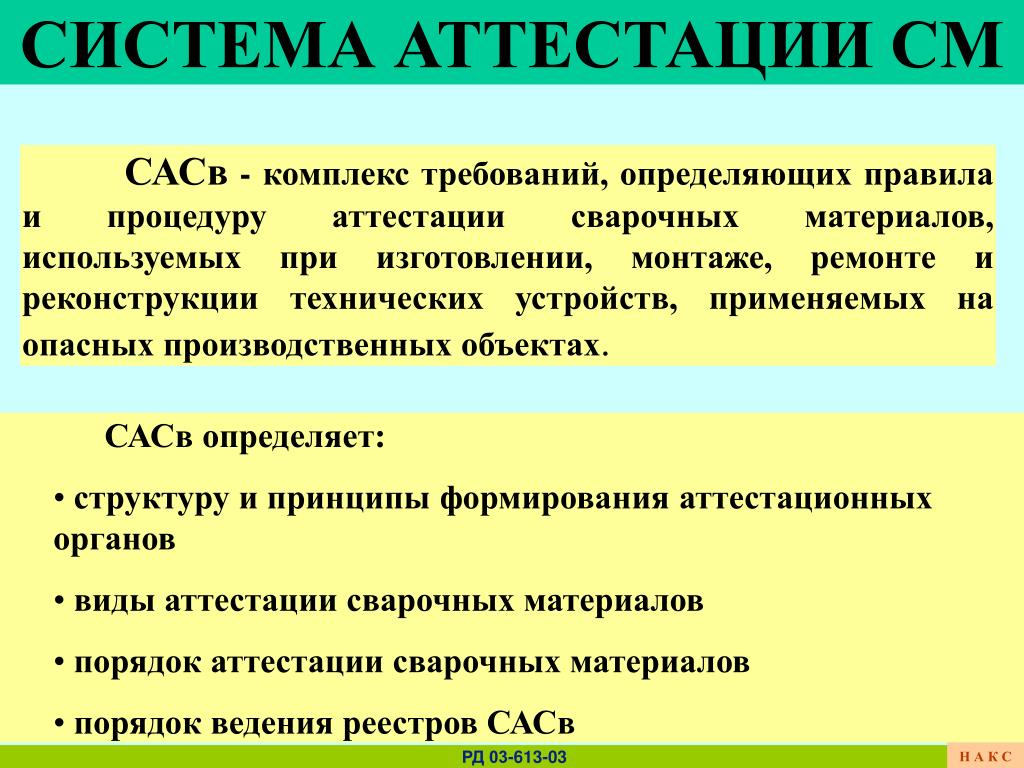

14. СИСТЕМА АТТЕСТАЦИИ СМ САСв - комплекс требований, определяющих правила и процедуру аттестации сварочных материалов, используемых при изготовлении, монтаже, ремонте и реконструкции технических устройств, применяемых на опасных производственных объектах. • САСв определяет: • структуру и принципы формирования аттестационных органов • виды аттестации сварочных материалов • порядок аттестации сварочных материалов • порядок ведения реестров САСв Н А К С РД 03-613-03

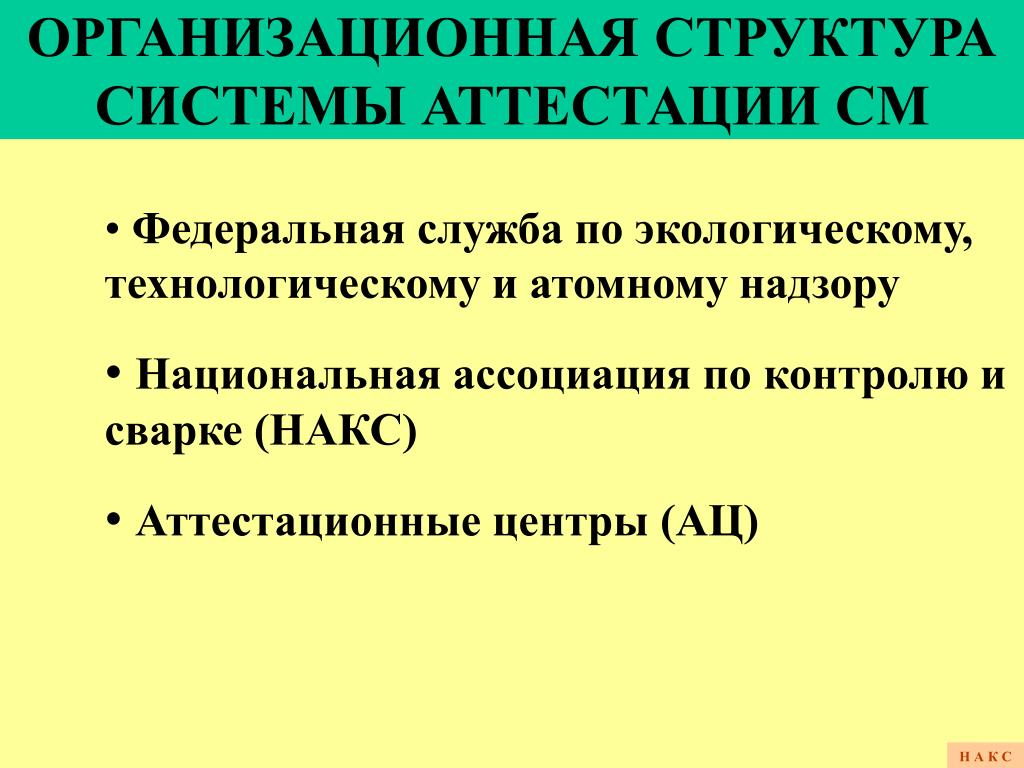

15. ОРГАНИЗАЦИОННАЯ СТРУКТУРА СИСТЕМЫ АТТЕСТАЦИИ СМ • Федеральная служба по экологическому, технологическому и атомному надзору • Национальная ассоциация по контролю и сварке (НАКС) • Аттестационные центры (АЦ) Н А К С РД 03-613-03

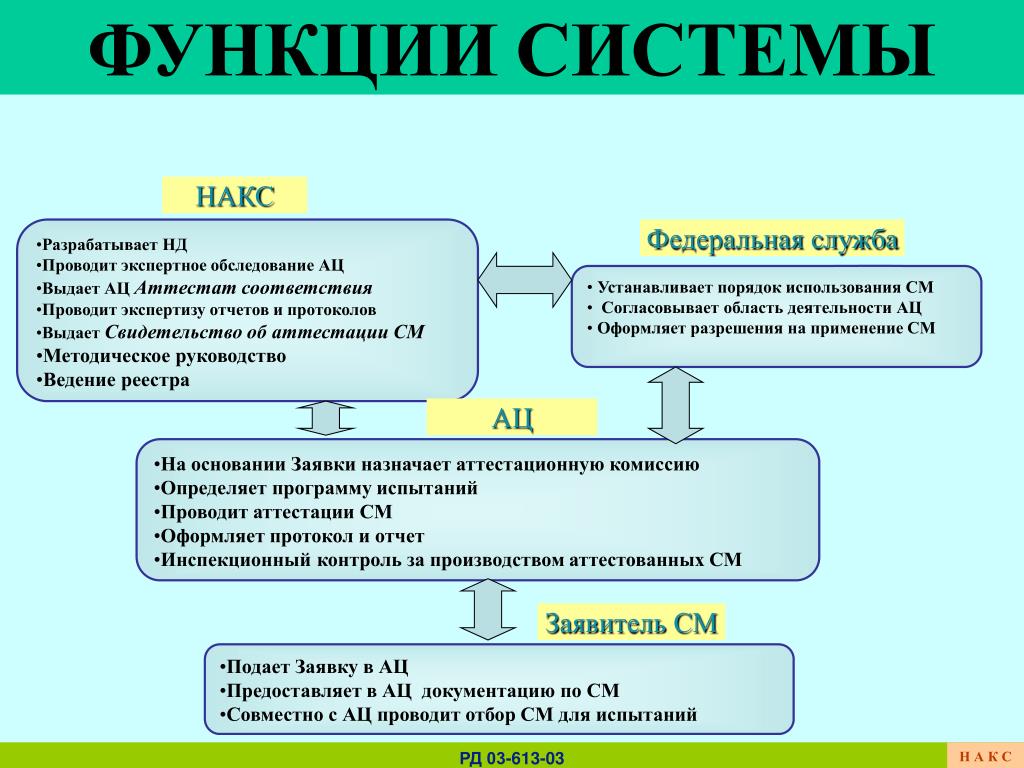

16. ФУНКЦИИСИСТЕМЫ НАКС Федеральная служба • Разрабатывает НД • Проводит экспертное обследование АЦ • Выдает АЦ Аттестат соответствия • Проводит экспертизу отчетов и протоколов • Выдает Свидетельство об аттестации СМ • Методическое руководство • Ведение реестра • Устанавливает порядок использования СМ • Согласовывает область деятельности АЦ • Оформляет разрешения на применение СМ АЦ • На основании Заявки назначает аттестационную комиссию • Определяет программу испытаний • Проводит аттестации СМ • Оформляет протокол и отчет • Инспекционный контроль за производством аттестованных СМ Заявитель СМ • Подает Заявку в АЦ • Предоставляет в АЦ документацию по СМ • Совместно с АЦ проводит отбор СМ для испытаний РД 03-613-03 Н А К С

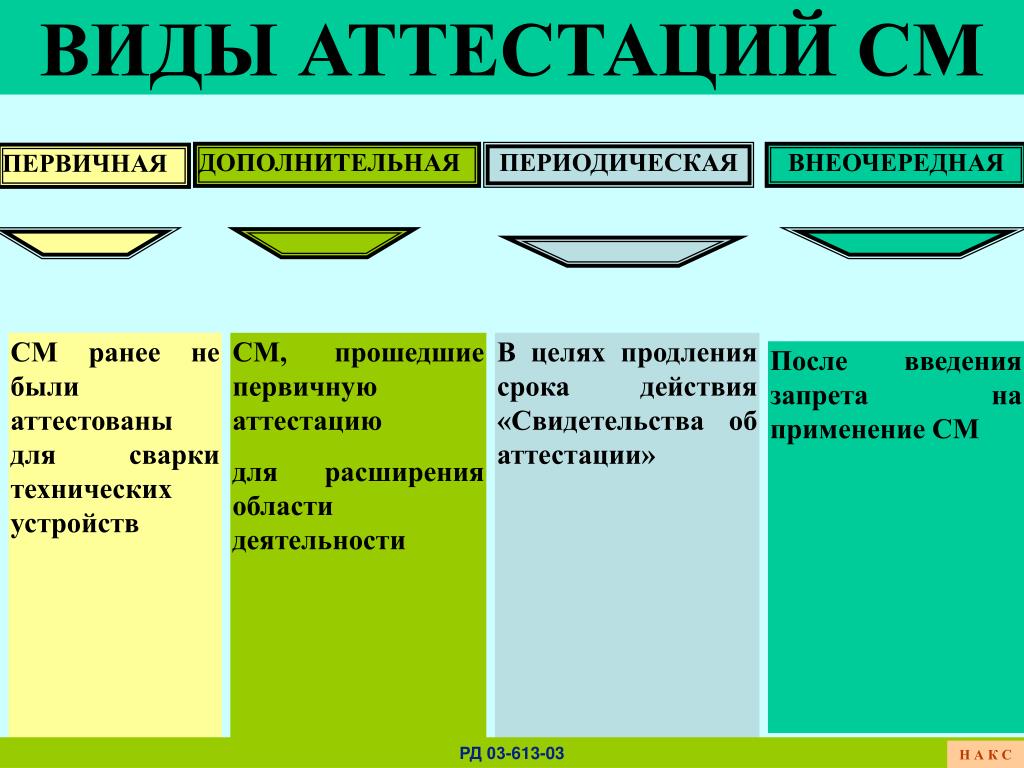

17. ВИДЫ АТТЕСТАЦИЙ СМ ДОПОЛНИТЕЛЬНАЯ ПЕРИОДИЧЕСКАЯ ВНЕОЧЕРЕДНАЯ ПЕРВИЧНАЯ СМ ранее не были аттестованы для сварки технических устройств СМ, прошедшие первичную аттестацию для расширения области деятельности В целях продления срока действия «Свидетельства об аттестации» После введения запрета на применение СМ РД 03-613-03 Н А К С

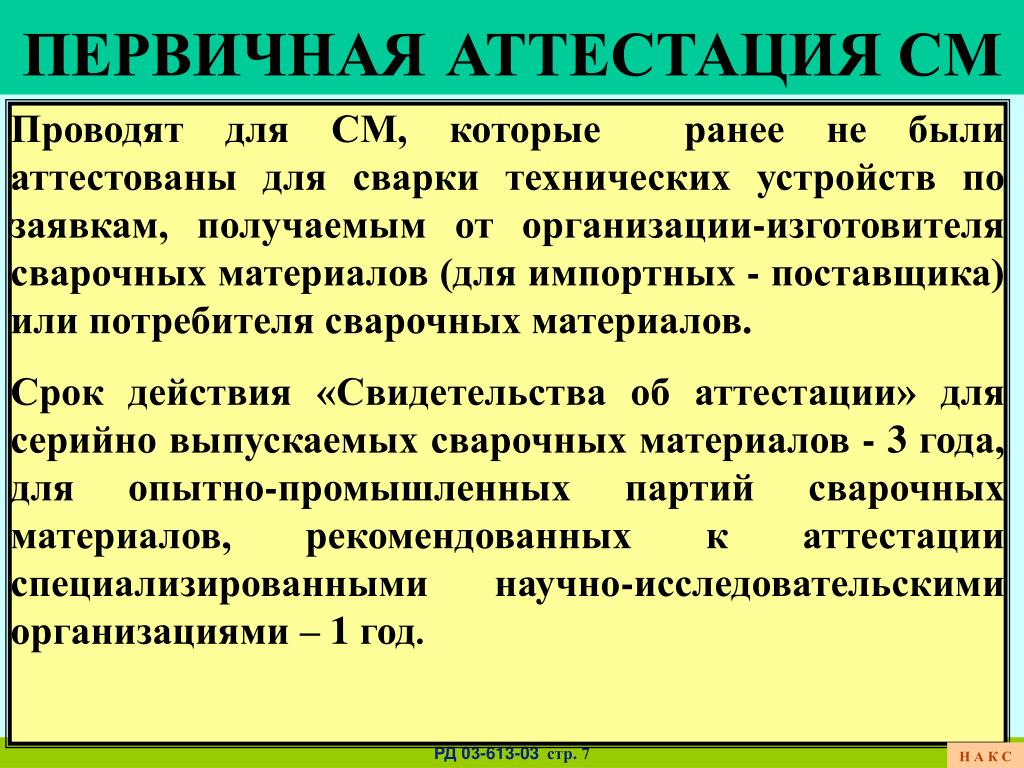

18. ПЕРВИЧНАЯАТТЕСТАЦИЯ СМ Проводят для СМ, которые ранее не были аттестованы для сварки технических устройств по заявкам, получаемым от организации-изготовителя сварочных материалов (для импортных - поставщика) или потребителя сварочных материалов. Срок действия «Свидетельства об аттестации» для серийно выпускаемых сварочных материалов - 3 года, для опытно-промышленных партий сварочных материалов, рекомендованных к аттестации специализированными научно-исследовательскими организациями – 1 год. РД 03-613-03 стр. 7 Н А К С

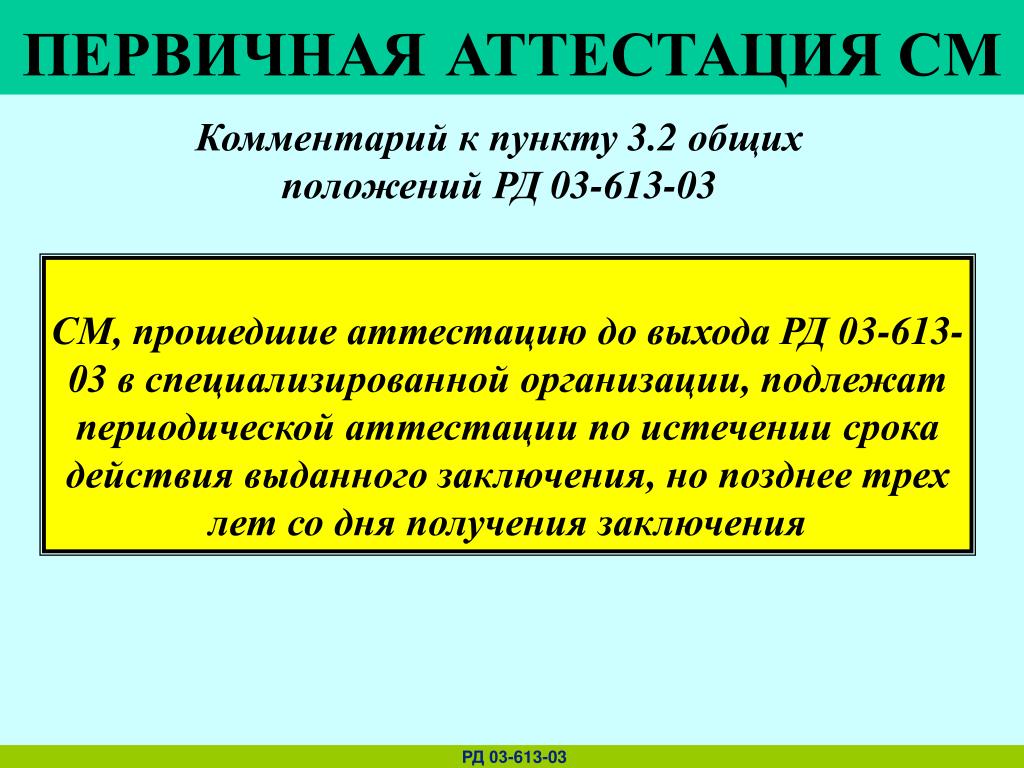

19. ПЕРВИЧНАЯАТТЕСТАЦИЯ СМ Комментарий к пункту 3.2 общих положений РД 03-613-03 СМ, прошедшие аттестацию до выхода РД 03-613-03 в специализированной организации, подлежат периодической аттестации по истечении срока действия выданного заключения, но позднее трех лет со дня получения заключения РД 03-613-03

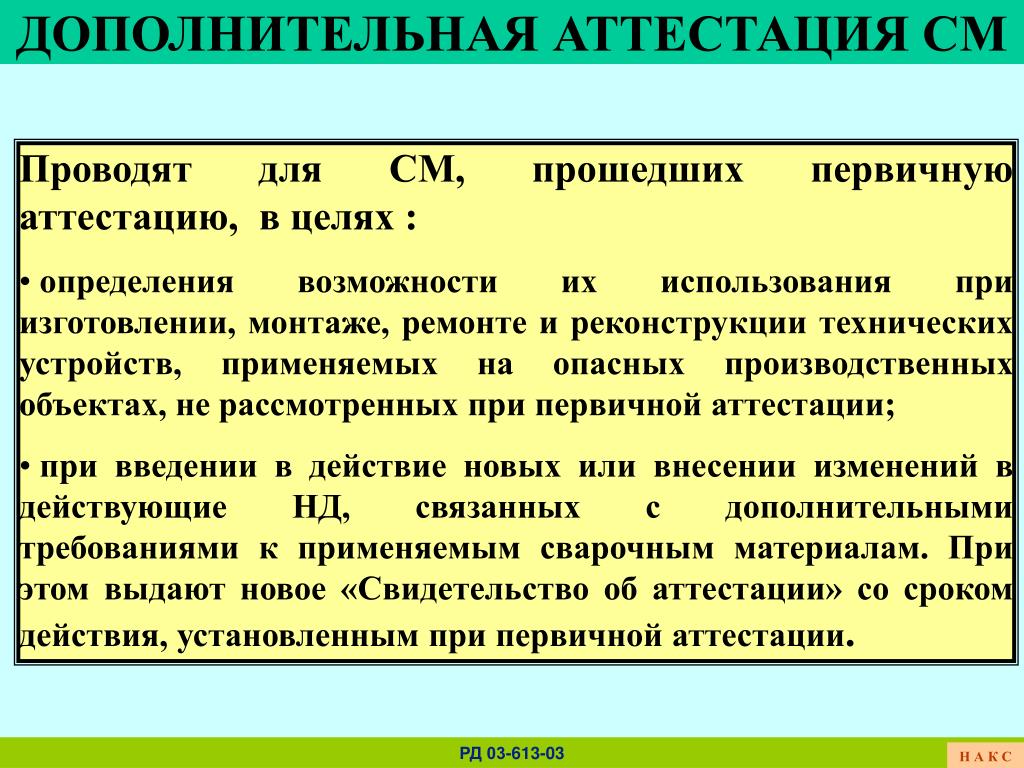

20. ДОПОЛНИТЕЛЬНАЯ АТТЕСТАЦИЯ СМ • Проводят для СМ, прошедших первичную аттестацию, в целях : • определения возможности их использования при изготовлении, монтаже, ремонте и реконструкции технических устройств, применяемых на опасных производственных объектах, не рассмотренных при первичной аттестации; • при введении в действие новых или внесении изменений в действующие НД, связанных с дополнительными требованиями к применяемым сварочным материалам. При этом выдают новое «Свидетельство об аттестации» со сроком действия, установленным при первичной аттестации. РД 03-613-03 Н А К С

21. ПЕРИОДИЧЕСКАЯ АТТЕСТАЦИЯ СМ • Проводят для СМ, прошедших первичную аттестацию, в целях: • продления срока действия «Свидетельства об аттестации». Периодическую аттестацию проводят каждые 3 года; • при отсутствии рекламаций по качеству сварочных материалов, испытания при периодической аттестации можно выполнять по сокращенной программе, разработанной АЦ и согласованной с территориальными органами Госгортехнадзора России. РД 03-613-03 Н А К С

22. ВНЕОЧЕРЕДНАЯ АТТЕСТАЦИЯ СМ Проводят для СМ, прошедших первичную или периодическую аттестацию, после введения запрета на применение этих материалов для проведения сварочных работ. При этом выдают новое «Свидетельство об аттестации» со сроком действия, установленным при первичной (периодической) аттестации. РД 03-613-03 Н А К С

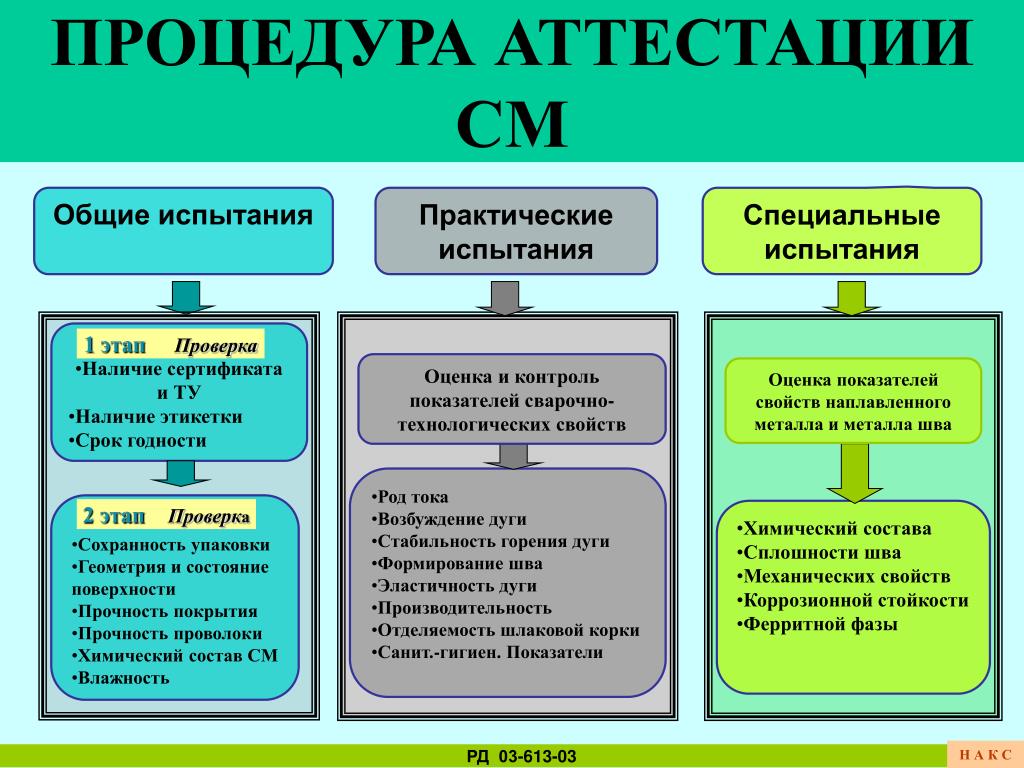

23. ПРОЦЕДУРА АТТЕСТАЦИИ СМ Общие испытания Практические испытания Специальные испытания • Наличие сертификата и ТУ • Наличие этикетки • Срок годности 1 этап Проверка Оценка и контроль показателей сварочно-технологических свойств Оценка показателей свойств наплавленного металла и металла шва • Род тока • Возбуждение дуги • Стабильность горения дуги • Формирование шва • Эластичность дуги • Производительность • Отделяемость шлаковой корки • Санит.-гигиен. Показатели • Сохранность упаковки • Геометрия и состояние поверхности • Прочность покрытия • Прочность проволоки • Химический состав СМ • Влажность 2 этап Проверка • Химический состава • Сплошности шва • Механических свойств • Коррозионной стойкости • Ферритной фазы Н А К С РД 03-613-03

24. ПРОЦЕДУРА АТТЕСТАЦИИ СМ 1.2. Аттестация СМ проводится АЦ на основании заявки производителя (поставщика, уполномоченного производителем) сварочных материалов. Комментарий к пункту 1.2 «Технологического регламента» • Полномочия поставщика подтверждаются документом от производителя, содержащим: • Перечень аттестуемых марок СМ; • Группы технических устройств и основные материалы; • Гарантии проведения инспекционного контроля, аттестуемых марок СМ При аттестация СМ по заявке уполномоченного поставщика свидетельство об аттестации оформляют на имя организации производителя СМ При аттестации СМ не уполномоченного поставщика Свидетельство оформляют как для потребителя СМ РД 03-613-03

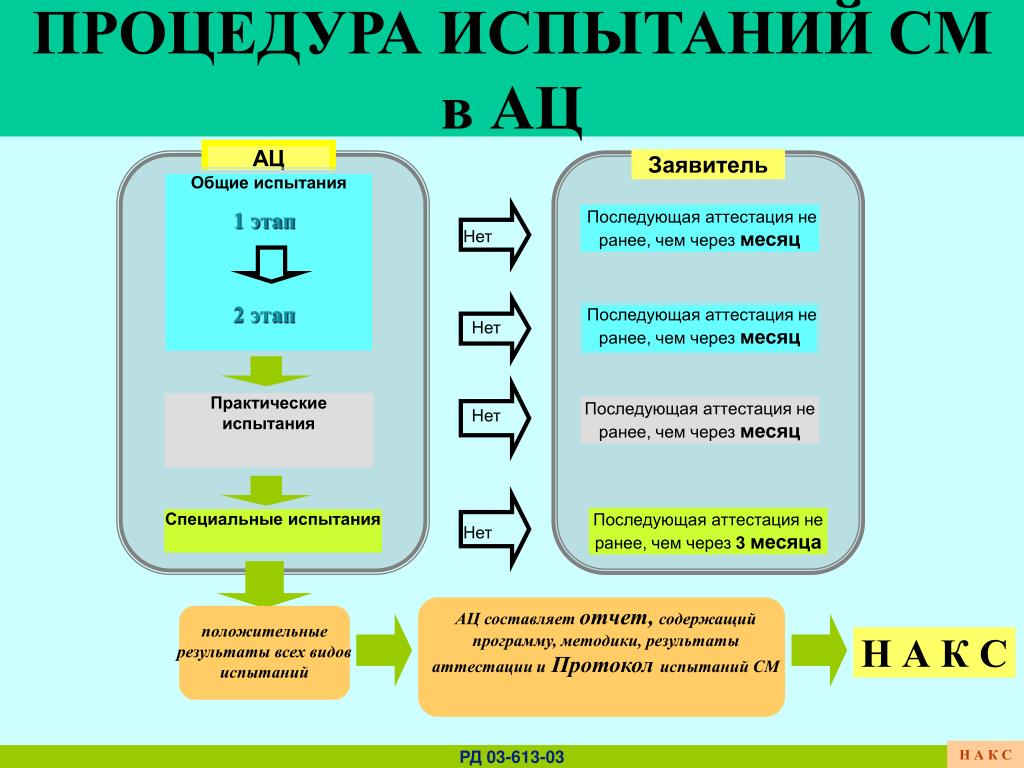

25. ПРОЦЕДУРА ИСПЫТАНИЙ СМ в АЦ АЦ Заявитель Общие испытания 1 этап Последующая аттестация не ранее, чем через месяц Нет 2 этап Последующая аттестация не ранее, чем через месяц Нет Практические испытания Последующая аттестация не ранее, чем через месяц Нет Специальные испытания Последующая аттестация не ранее, чем через 3 месяца Нет АЦ составляет отчет, содержащийпрограмму, методики, результаты аттестации иПротокол испытаний СМ положительные результаты всех видовиспытаний Н А К С Н А К С РД 03-613-03

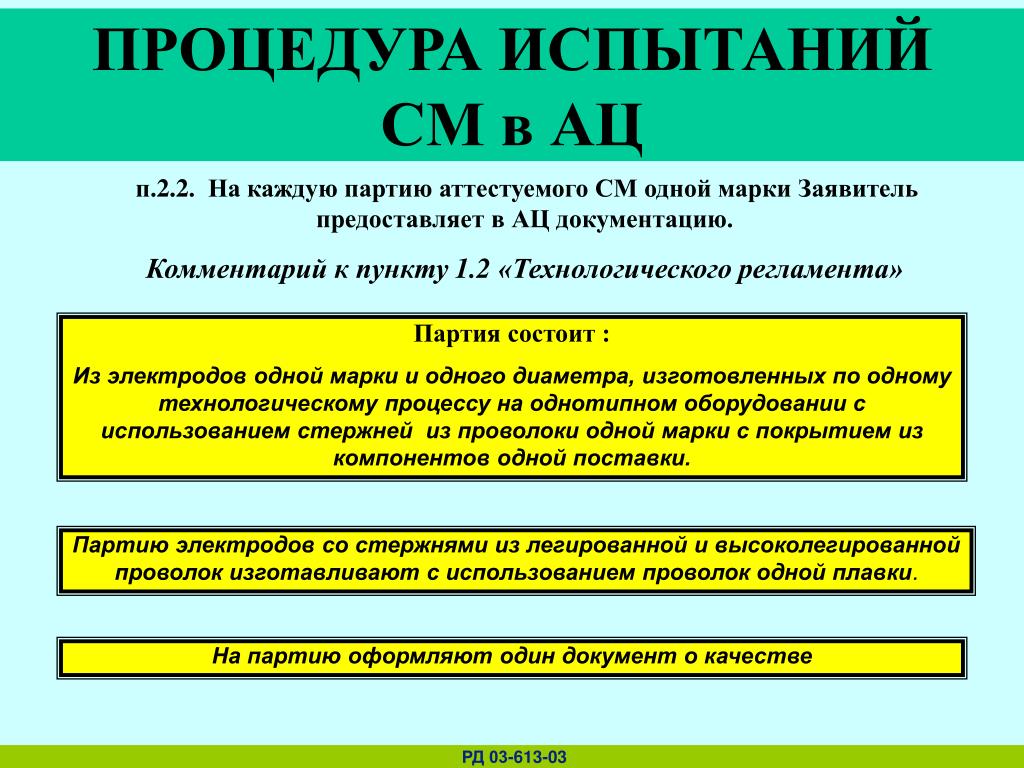

26. ПРОЦЕДУРА ИСПЫТАНИЙ СМ в АЦ п.2.2. На каждую партию аттестуемого СМ одной марки Заявитель предоставляет в АЦ документацию. Комментарий к пункту 1.2 «Технологического регламента» Партия состоит : Из электродов одной марки и одного диаметра, изготовленных по одному технологическому процессу на однотипном оборудовании с использованием стержней из проволоки одной марки с покрытием из компонентов одной поставки. Партию электродов со стержнями из легированной и высоколегированной проволок изготавливают с использованием проволок одной плавки. На партию оформляют один документ о качестве РД 03-613-03

27. ПРОЦЕДУРА ИСПЫТАНИЙ СМ в АЦ п.2.6. Процедура отбора и условия поставки СМ на испытания……. Комментарий к пункту 2.6 «Технологического регламента» Объем выборки каждого типоразмера СМ определяет АЦ Для проведения общих и практических испытаний отбирают не менее трех пачек покрытых электродов из разных упаковочных мест от каждой партии, представленных на аттестацию При специальных испытаниях СМ отбирают из партии, представленных на аттестацию, в количестве необходимом для определения соответствующих параметров, предусмотренных программой аттестации. РД 03-613-03

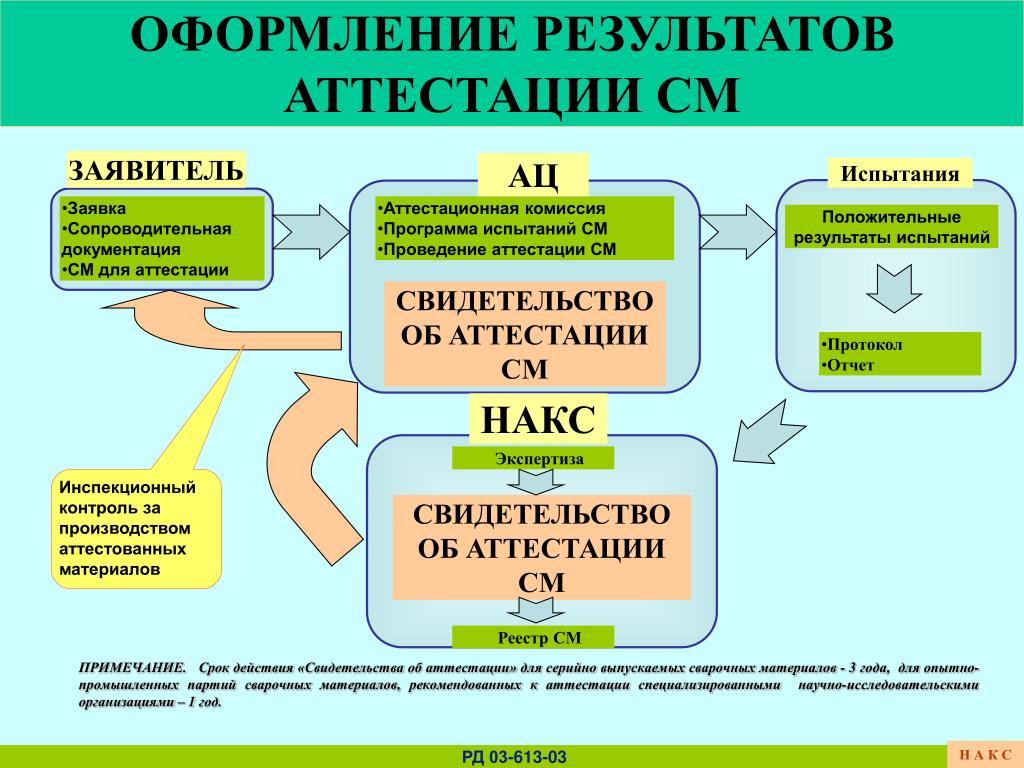

28. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ СМ ЗАЯВИТЕЛЬ АЦ Испытания • Заявка • Сопроводительная документация • СМ для аттестации • Аттестационная комиссия • Программа испытаний СМ • Проведение аттестации СМ Положительные результаты испытаний СВИДЕТЕЛЬСТВО ОБ АТТЕСТАЦИИ СМ • Протокол • Отчет НАКС Экспертиза Инспекционный контроль за производством аттестованных материалов СВИДЕТЕЛЬСТВО ОБ АТТЕСТАЦИИ СМ Реестр СМ ПРИМЕЧАНИЕ. Срок действия «Свидетельства об аттестации» для серийно выпускаемых сварочных материалов - 3 года, для опытно-промышленных партий сварочных материалов, рекомендованных к аттестации специализированными научно-исследовательскими организациями – 1 год. Н А К С РД 03-613-03

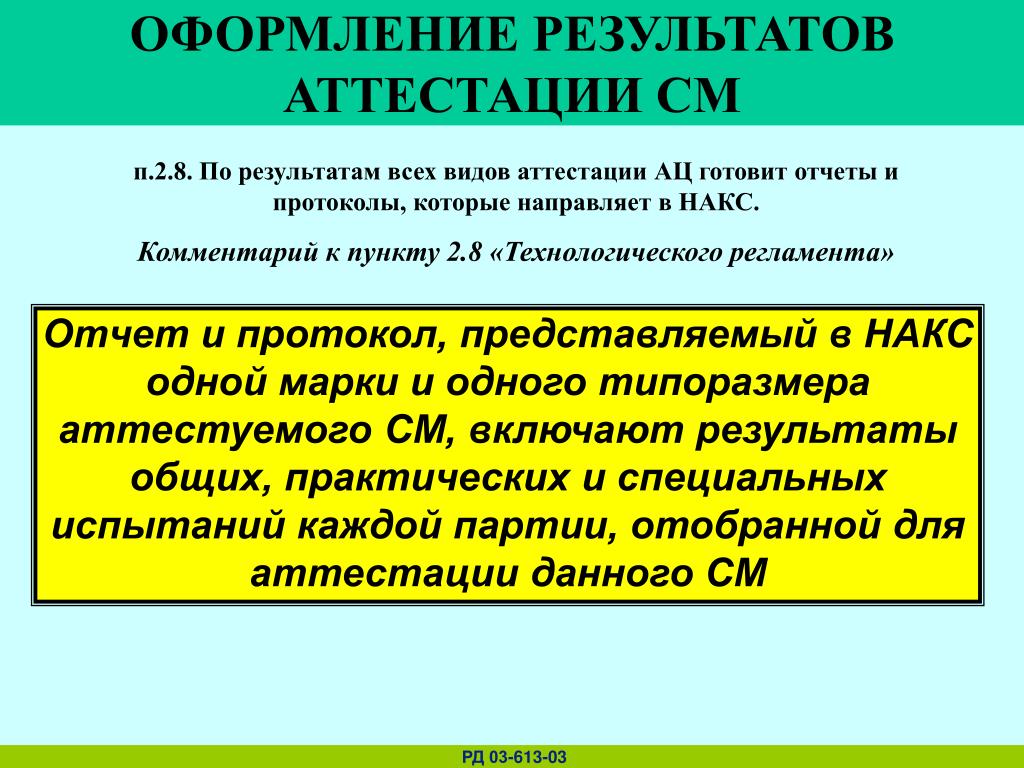

29. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ СМ п.2.8. По результатам всех видов аттестации АЦ готовит отчеты и протоколы, которые направляет в НАКС. Комментарий к пункту 2.8 «Технологического регламента» Отчет и протокол, представляемый в НАКС одной марки и одного типоразмера аттестуемого СМ, включают результаты общих, практических и специальных испытаний каждой партии, отобранной для аттестации данного СМ РД 03-613-03

30. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ СМ Выводы аттестационной комиссии (на примере покрытых электродов) Электроды покрытые для ручной дуговой сварки (наплавки) (Эп) Типа Э50А , марки УОНИ 13/55, диаметром 2,5 мм Изготовленные (наименование завода изготовителя) Юридический адрес завода изготовителя Соответствуют требованиям РД 03-613-03, ТУ 1272-140-2003, ГОСТ 9466, ГОСТ 9467 Допускаются к применению при изготовлении, монтаже, ремонте и реконструкции групп технических устройств: ПТО, КО, ГО.ОХНВП, ОТОГ При сварке слоев шва корневого и заполняющего Вид деталей: лист, труба Из материалов группы: М01, М03 Положения при сварке: Н1, Н2, Г, В1, П1 Председатель (подпись) ______________ Фамилия И.О. Члены комиссии (подпись) ________________ Фамилия И.О. (подпись) _________________ Фамилия И.О. Представитель Территориального Управления Федеральной службы по экологическому, технологическому и атомному надзору (подпись)________________ Фамилия И.О. Н А К С РД 03-613-03
