  1. NEC:цифровой наземныйтелевизионный передатчик

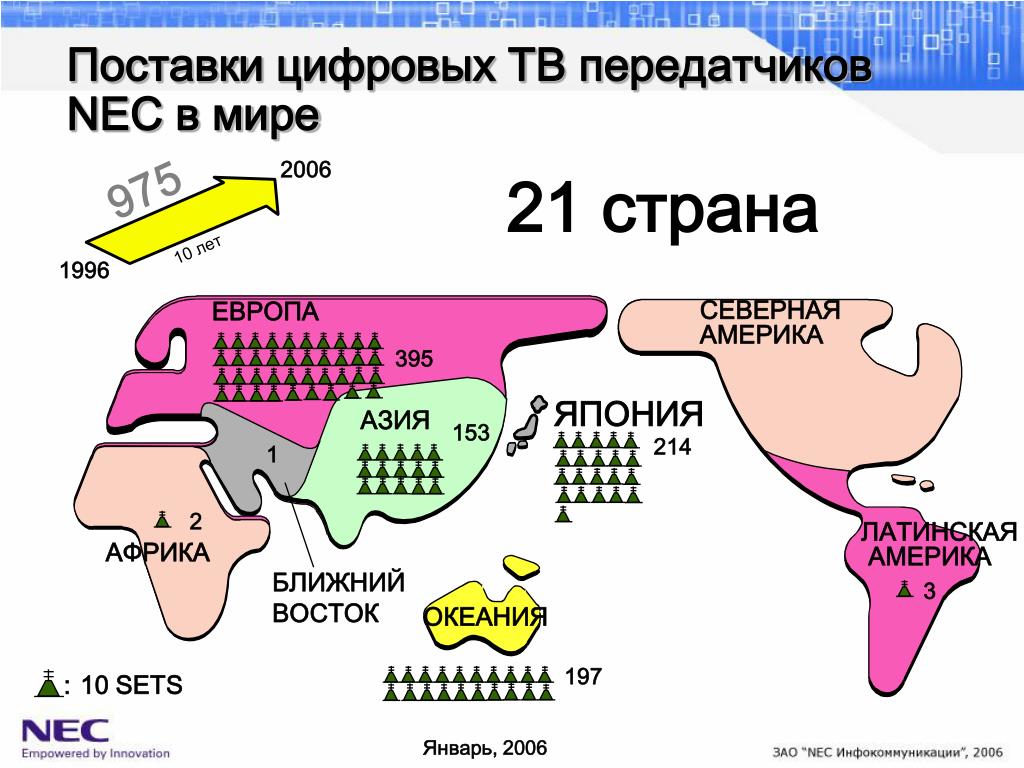

  2. Поставки цифровых ТВ передатчиков NEC в мире 975 2006 21 страна 10 лет 1996 ЕВРОПА СЕВЕРНАЯ АМЕРИКА 395 ЯПОНИЯ АЗИЯ 153 214 1 2 ЛАТИНСКАЯ АМЕРИКА АФРИКА БЛИЖНИЙ ВОСТОК 3 ОКЕАНИЯ 197 ：10SETS Январь, 2006

  3. Поставки цифровых ТВ передатчиков NEC в мире ntl / ВеликобританияOiv/ Хорватия Digita/ ФинляндияAHC / Болгария Xunta de Galicia / ИспанияEBTC / Эстония TERACOM / Швеция BSD/ Дания Азия TBS, CX, TVO, NHK, ANB, TX, MX, CBC, CTV, THK, NBN, TVA, MBS, YTV/ Япония KBS, MBC, SBS, PSB, UBC, TJB,TBC,KBC,JTV, CJB,JIBS,GTB,ITV / Корея MTT / Сингапур ntl/ Сингапур DDI / Индия CCTV,TD STV / Китай CTS, CTV и др. / Тайвань TELEVISA / Мексика Европа Сев. Америка Бл. Восток Африка EMI / ОАЭ Лат. Америка SENTECH / ЮАР ONT / Тунис Univ.Mackenzie / Бразилия TV GLOBO / Блазилия CH-13 / Чили(VHF) CH-9 / Аргентина(тех.поддержка) Океания Broadcast Australia (VHF&UHF) / Австралия (для государственных ТРК: ABC, SBS) TX-AUST, WIN TV, Prime TV, SC-TV, TAL, BTQ7,etc.. / Австралия(для коммерческих ТРК) : испытания:в эксплуатации Ноябрь, 2005

  4. Воздушное охлаждение для средней мощности Серия DTU-51 Диапазон мощности:350Вт до 2,5КВт Воздушное охлаждение для низкой мощности Серия DTL-10 (новая модель) Диапазон мощности: до 400 Вт Предлагаемое оборудование Серия передатчиков для цифрового ТВ Жидкостное охлаждение для высоких мощностей Серия DTU-51/**Q Диапазон мощности: 400Втдо 10КВт

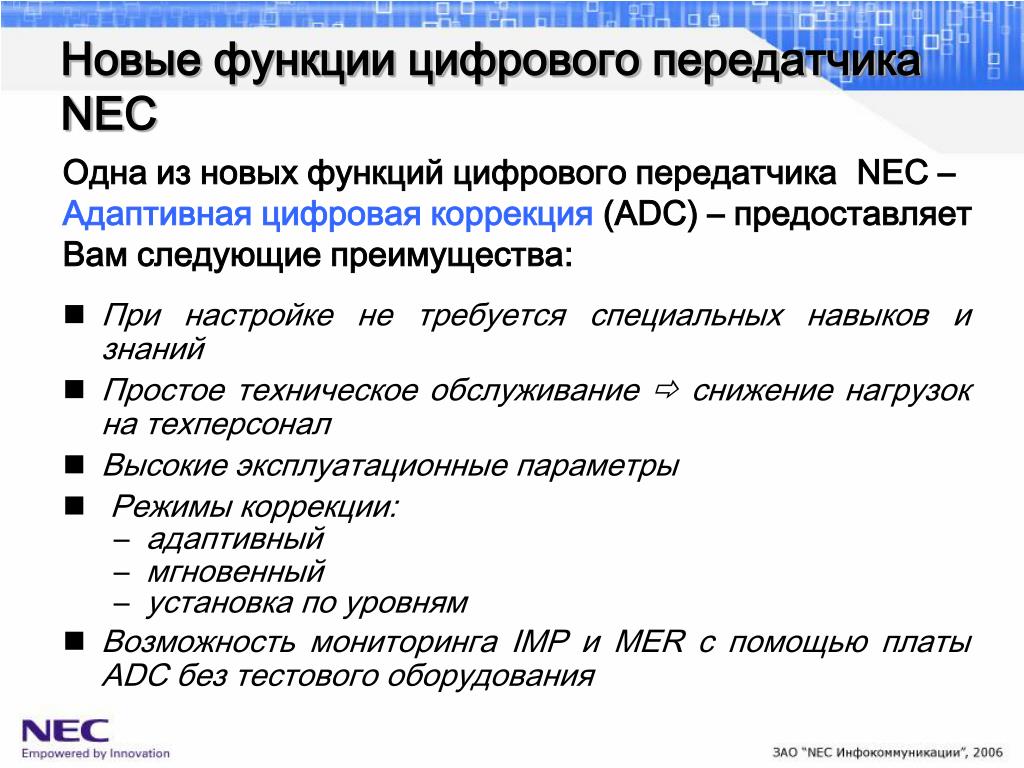

  5. Новые функции цифрового передатчика NEC Одна из новых функций цифрового передатчика NEC –Адаптивная цифровая коррекция(ADC) –предоставляет Вам следующие преимущества: • При настройке не требуется специальных навыков и знаний • Простое техническое обслуживаниеснижение нагрузок на техперсонал • Высокие эксплуатационные параметры • Режимы коррекции: • адаптивный • мгновенный • установка по уровням • Возможность мониторинга IMP и MER с помощью платы ADC без тестового оборудования

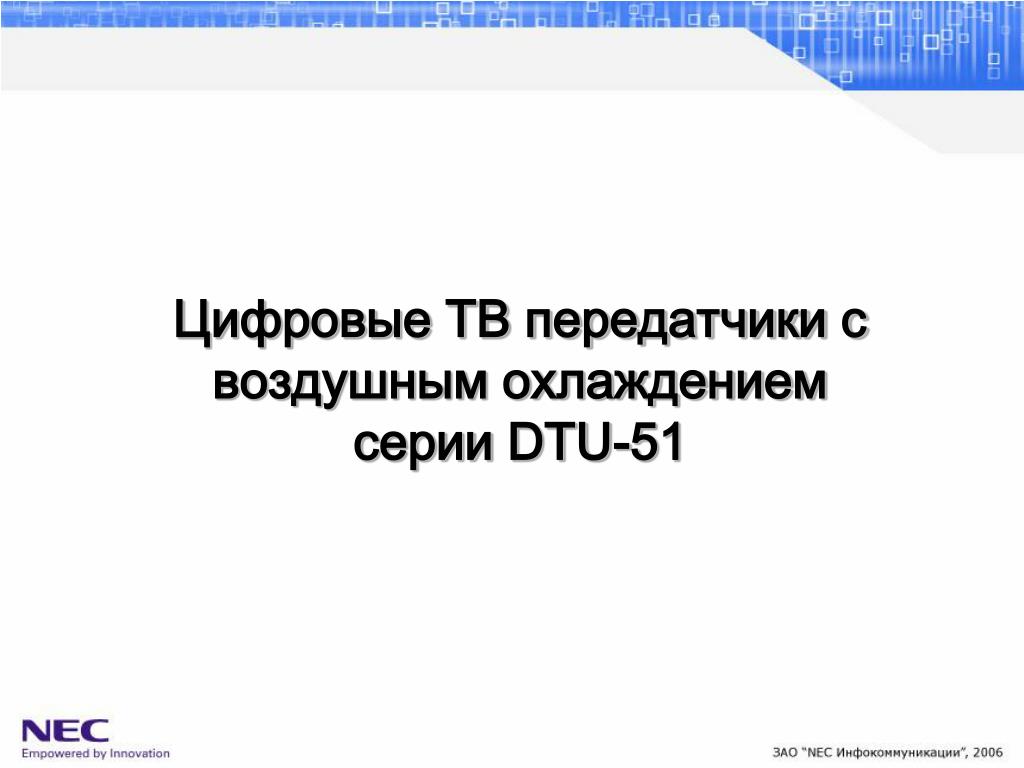

  6. Цифровые ТВ передатчики с воздушным охлаждением серии DTU-51

  7. Содержание • Общая информация • Возбудитель • Усилитель мощности • Контроль и мониторинг

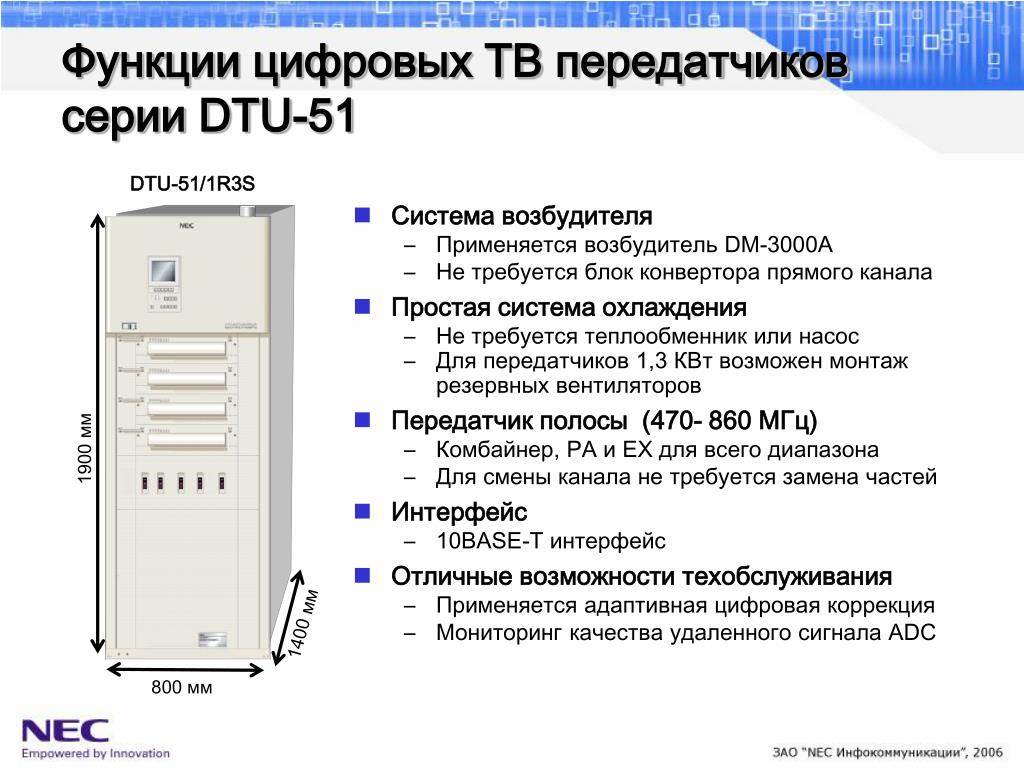

  8. DTU-51/1R3S 1900 мм 1400 мм 800 мм Функции цифровых ТВ передатчиков серии DTU-51 • Система возбудителя • Применяется возбудитель DM-3000A • Не требуется блок конвертора прямого канала • Простая система охлаждения • Не требуется теплообменникили насос • Для передатчиков 1,3 КВт возможен монтаж резервных вентиляторов • Передатчик полосы (470- 860 МГц) • Комбайнер, PA и EX для всего диапазона • Для смены каналане требуется замена частей • Интерфейс • 10BASE-T интерфейс • Отличные возможности техобслуживания • Применяется адаптивная цифровая коррекция • Мониторинг качества удаленного сигнала ADC

  9. Блок-схема передатчика цифрового ТВ (два возбудителя и два вентилятора) РЧ обратный канал DM-3000A ASI1(HP) PA ADC ASI2(HP) ASI1(LP) ASI2(LP) PA РЧ вых. Разделитель на n-полос Комбайнер на n-полос x n ASI1(HP) DM-3000A EX SW ADC ASI2(HP) ASI1(LP) PA ASI2(LP) TX управление Удаленное управление • RS232C / RS422 / RS485 • 10BASE-T • Свободные контакты ЖК цветной дисплей

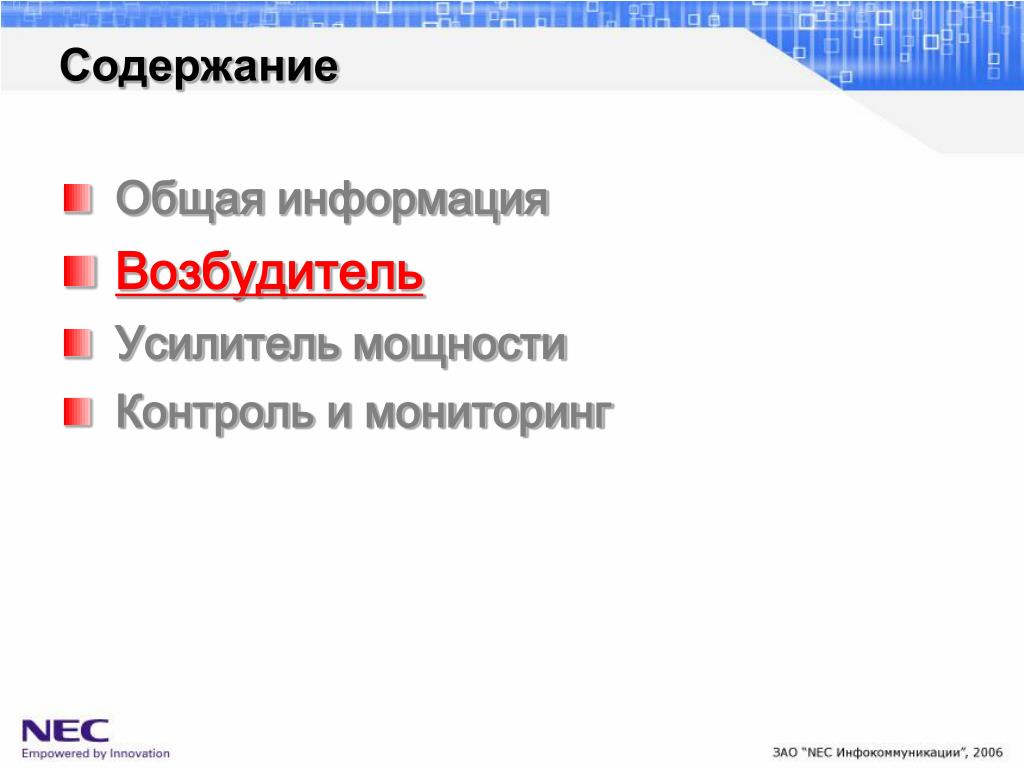

  10. Содержание • Общая информация • Возбудитель • Усилитель мощности • Контроль и мониторинг

  11. Функции цифрового возбудителя DM–3000A • Полностью соответствует стандартам DVB-T -Включая SFN, иерархическую модуляцию, возможности обновления DVB-H • Свободная коммутация ASI, с использованием MIP созданной адаптером SFN • Гибкая адаптивность скорости битов • Прямая конверсия к выходному РЧ сигналу для всего диапазона • Применяется простая функция контроля TX для низкомощных TX • Внутренний приемник GPS (опция) • Адаптивная коррекция • Функция мониторинга сигнализации (MER и IM)

  12. Адаптивная цифровая коррекция КОРР ОТК КОРР ВКЛ NEC Versatile II серия 2.5КВт передатчик цифрового ТВ Улучшение IM уровня Адаптивная коррекция для цифровой системы (Коррекция автоматических предустановок для аналоговых систем) Сохранение оптимальной производительности в адаптивном режиме Для технического обслуживания не требуется квалифицированный персонал

  13. Q-MOD AMP плата ASI-1 TS I/F SFN Delay FEC Coder ASI-2 Цифровой РЧ конвертер IFFT Цифровой пред-корректор DEMUX Mapping Framing 1ый уровень для (HP) ASI-1 TS I/F SFN Delay FEC Coder ASI-2 Сэмплирование Фактор коррекции Синтезатор несущей 2-й уровень для (LP) Цифровая плата обработки DSP Адаптивная корр.. Модуль приема CPU ЖК эксплуатационная панель Плата адаптивной коррекции Простой Контроль TX для низкомощных TX Блок-схема цифрового возбудителя DM-3000A РЧ выход Внешн. 10 МГц РЧ обр. MER, IM DATA мониторинга Программный контроль PA и EX Выходной мониторинг переадресации/отражения

  14. Содержание • Общая информация • Возбудитель • Усилитель мощности • Контроль и мониторинг

  15. Функции UD2000RC2 для серии DTU-51 (с воздушным охлаждением) • Оптимизация режима DRIVE • Режим DRIVE оптимизируется в соответствиис параметрами коррекции ADC. • Управление напряжением питания • Управление напряжением с целью оптимизации КПД и восстановления. • Мониторинг температуры блока, потребления напряжения и тока каждого блока FET • Постоянство коэффициента усиления и фазыв диапазоне УВЧ

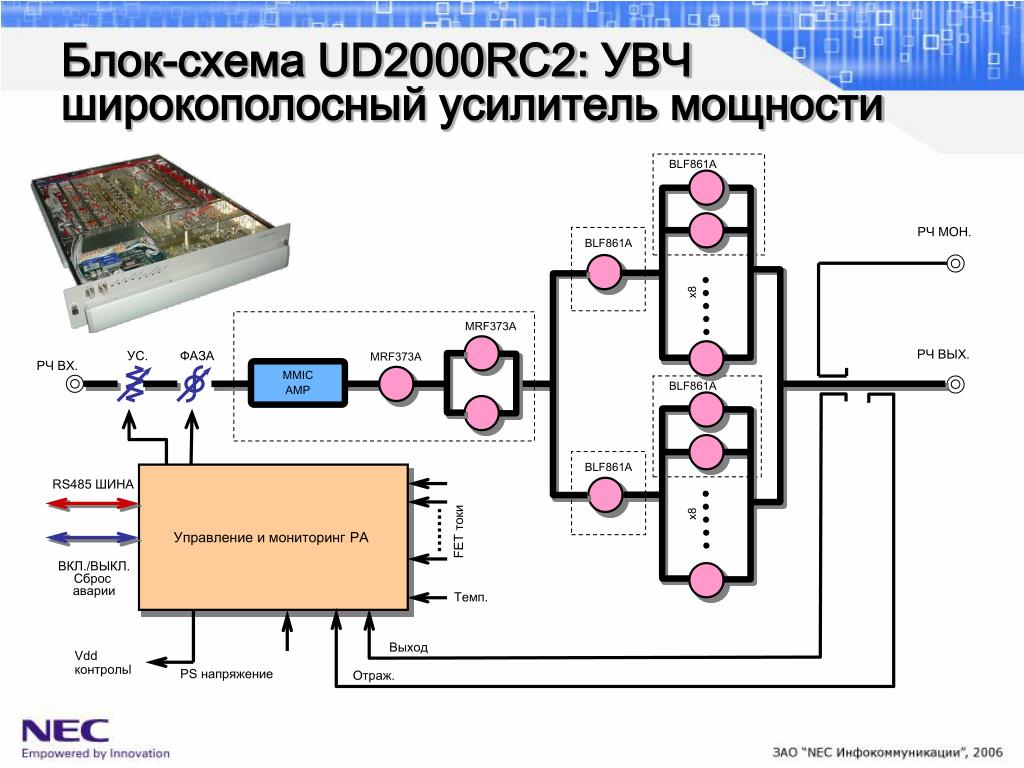

  16. Блок-схема UD2000RC2: УВЧ широкополосный усилитель мощности BLF861A РЧ МОН. BLF861A x8 MRF373A РЧ ВЫХ. УС. ФАЗА MRF373A РЧ ВХ. MMIC BLF861A AMP BLF861A Управление и мониторинг PA RS485 ШИНА FET токи x8 ВКЛ./ВЫКЛ. Сброс аварии Темп. Выход Vdd контрольl PS напряжение Отраж.

  17. Содержание • Общая информация • Возбудитель • Усилитель мощности • Контроль и мониторинг

  18. Блок-схема системы контроля Цветной ЖК дисплей LAN модуль 10BASE-T PA RS485 Канал подробного Мониторинга (CPU) RS232C/422/485 RS485 Память Паралл. контроль (TX ВКЛ. и т.д.) ВКЛ./ВЫКЛ. Запись аварий PA Стандартный канал контроля/мониторинга (PLD и логистика IC) Свободный контакт (Аварии и т.д.) EX контроль системы Вентилятор охлаждения MS EX SW Контроль охлаждения Насос/теплообменник для жидкостного охлаждения РЧ детектор O/P R/P Авария системы охлаждения Блок контроля TX

  19. Серия DTL-10Низкомощный цифровой передатчик

  20. Внешний вид низкомощного передатчика серии DTL-10 DTU-10/R1SR 100Втпередатчик

  21. Функции низкомощного передатчика серии DTL-10 • Полное соответствиестандартам DVB-T • DVB-H обновление • Компактность конструкции • 7RU для 200Вт TX, одна стойка для 200Вт 3+1 система • Широкодиапазонный для всего диапазона УВЧ • Применяется оснащенный LDMOS широкополосный усилитель мощности • Синтезатор с низким шумом фаз, настройка на все каналы диапазона УВЧ • Три типа усилителей, гибкость конфигурирования выходной мощности

  22. Функции низкомощного передатчика серии DTL-10 • Адаптивная цифровая коррекция (ADC) • Осуществляется анализ вектора I/Q для высокой точности факторов коррекции • Управление оптимальным качеством сигнала, покрытием сервиса • Простота технического обслуживания • MER, IM, анализ сигнала (при установленной плате ADC) осуществляется без тестового оборудования • Возбудитель DM-3000A • Включена функция простого контроля TX • Контроль модулей PA, переключение возбудителей

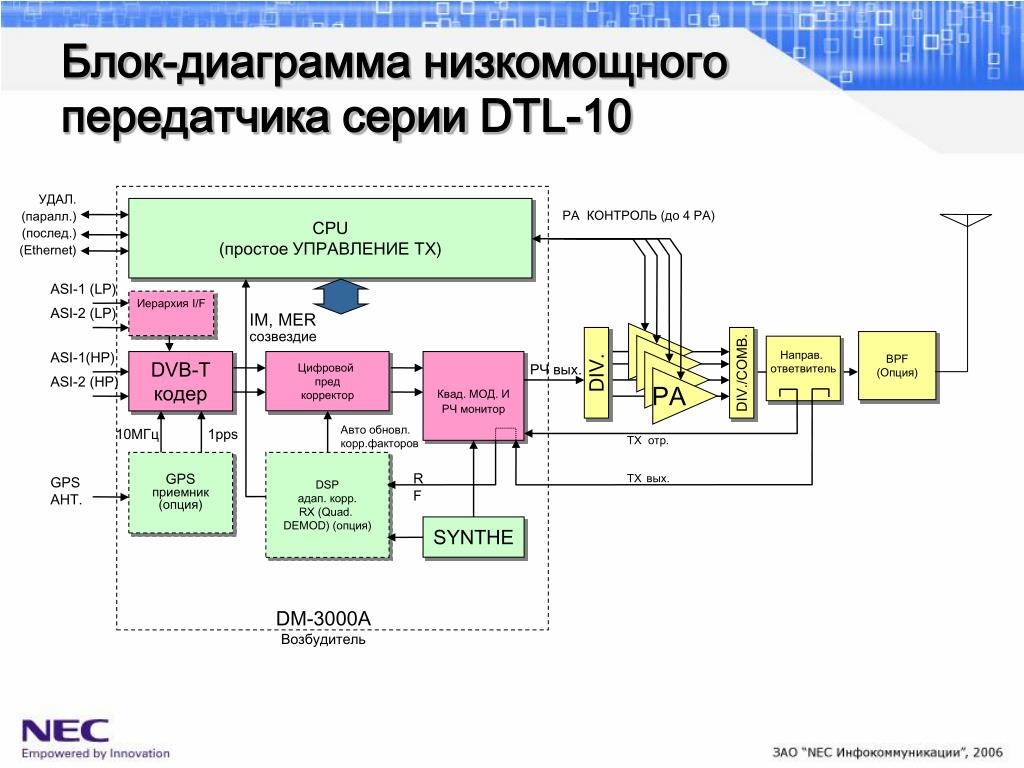

  23. Блок-диаграмма низкомощного передатчика серии DTL-10 УДАЛ. (паралл.) (послед.) (Ethernet) CPU (простое УПРАВЛЕНИЕ TX) PAКОНТРОЛЬ (до 4 PA) ASI-1 (LP) Иерархия I/F ASI-2 (LP) IM, MER созвездие BPF (Опция) Направ. ответвитель ASI-1(HP) DVB-T кодер Цифровой пред корректор Квад.МОД. И РЧ монитор РЧ вых. DIV. DIV./COMB. PA ASI-2 (HP) 10МГц 1pps Авто обновл. корр.факторов TX отр. GPS приемник (опция) DSP адап. корр. RX (Quad. DEMOD) (опция) TXвых. RF GPS АНТ. SYNTHE DM-3000A Возбудитель

  24. DM-3000A возбудитель • Полностью соответствует стандартам DVB-T • Включая SFN, иерархическую модуляцию • DVB-H обновления • Переключение ASI с помощью MIP, создаваемой адаптером SFN • Гибкая адаптивность скорости передачи битов • Прямая коррекция выходного РЧ сигнала для всего диапазона • Включает простую функцию контроля TX для низкомощных приложений TX

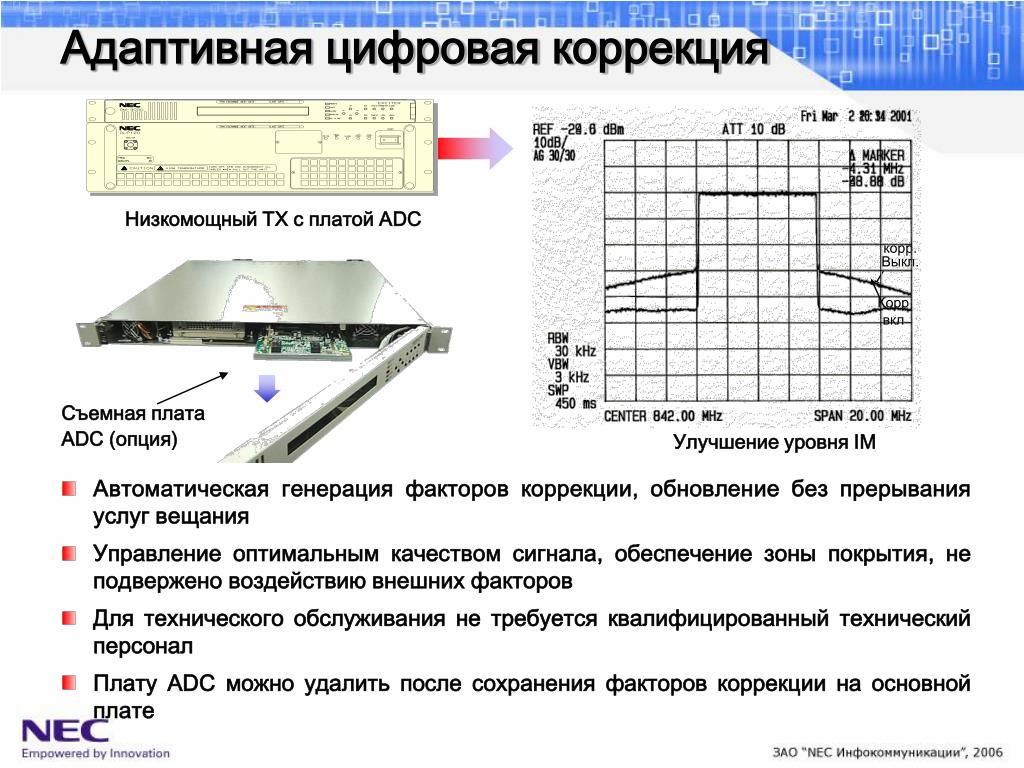

  25. Низкомощный TX с платой ADC корр. Выкл. Съемная плата ADC(опция) Корр вкл Улучшениеуровня IM Адаптивная цифровая коррекция Автоматическая генерация факторов коррекции, обновление без прерывания услуг вещания Управление оптимальным качеством сигнала, обеспечение зоны покрытия, не подвержено воздействию внешних факторов Для технического обслуживания не требуется квалифицированный технический персонал Плату ADC можно удалить после сохранения факторов коррекции на основной плате

  26. Низкомощный усилитель Применение технологии LDMOS для высокой линейности и надежности Интегрированное электропитание, система полного охлаждения Покрытие всего диапазона УВЧ в полосеот 470 до 862 МГц Постоянное усиление и фаза в диапазонеУВЧ Оснащен контурами самозащиты и мониторинга Усилитель с выходом 30Вт Усилитель с выходом60Вт Усилитель с выходом120Вт

  27. Удаленный контроль / мониторинг по сетиIP площадка-1 IP сеть DTL-10 передатчик + SNMP АГЕНТ / WEB СЕРВЕР (с NECконтроллером сети TX или NEC N+1 блоком контроля) NMS (SNMP система) клиент площадка-2 По внутреннему модему DTL-10 передатчик + SNMP АГЕНТ / WEB СЕРВЕР (с NEC контроллером сети TX или NEC N+1 блоком контроля) Интернет-браузер клиент Телефонная линия модем PPP соединение клиент
