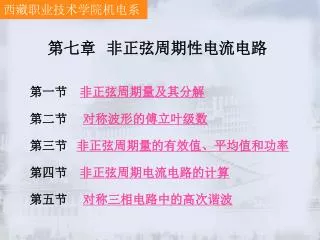

第七章 非正弦周期性电流电路 第一节 非正弦周期量及其分解 第二节 对称波形的傅立叶级数 第三节 非正弦周期量的有效值、平均值和功率 第四节 非正弦周期电流电路的计算 第五节 对称三相电路中的高次谐波
一、非正弦周期量的产生 第一节 非正弦周期信号及分解 1、几种常见信号波形 2、非线性元件 若在电路中存在非线性元件,常见的如:半导体二极管、晶闸管、铁心线圈等。
二、非正弦周期量分解为傅立叶级数 傅立叶系数如下 各系数间关系
例1 求图示矩形波的傅里叶级数。
解 : 图示周期函数f(t)在一个周期内的表达式为 根据计算傅立叶系数得
当k为偶数时, 当k为奇数时, 该函数的傅里叶级数表达式为
第二节 对称波形的傅立叶级数 一、奇函数 波形关于原点对称,周期函数应满足 因 所以有 得
二、偶函数 波形关于纵轴对称,周期函数应满足 因 所以有 得
三、奇谐波函数 在傅立叶系数中 表达式为
1、非正弦周期交流电波形的对称性与谐波成分有什么关系?举例说明。1、非正弦周期交流电波形的对称性与谐波成分有什么关系?举例说明。 2、如何判断波形是否隐含某种对称性? 思考题
一、有效值 第三节 非正弦周期量的有效值、平均值和功率 周期电流的有效值定义 得
二、平均值 1. 整流平均值 2. 对于横轴对称非正弦波平均值 为了衡量非正弦波与正弦波的差异程度,常用有效值与平均值 的比值 来反应波形的性质,称波形因素
三、功率 1、瞬时功率 2、有功功率
3、无功功率 4、视在功率 将平均功率与视在功率的比值称为非正弦周期性电路功率因数
例1 已知某电路的电压、 电流分别为 求该电路的平均功率、 无功功率和视在功率。 解: 平均功率为 无功功率为 视在功率为
1、什么周期电流的有效值、平均值、和顺瞬时值?1、什么周期电流的有效值、平均值、和顺瞬时值? 思考题
第四节 非正弦周期电流电路的计算 一、非正弦周期量的分解 将给定的非正弦周期激励信号分解为傅立叶级数。有时要借助查表具体展开 二、各电源信号分量单独作用 1、直流分量单独作用 2、各次谐波分量分别单独作用1) 电阻R 2) 电感L 3) 电容C 三、结果叠加
四、分析电路一般步骤: 1、将给定的非正弦激励信号分解为傅里叶级数, 并根据计算精度要求, 取有限项高次谐波。 2、分别计算各次谐波单独作用下电路的响应, 计算方法与直流电路及正弦交流电路的计算方法完全相同。对直流分量, 电感元件等于短路, 电容元件等于开路。对各次谐波, 电路成为正弦交流电路。 3、 应用叠加原理, 将各次谐波作用下的响应解析式进行叠加。
例1 图示电路中, 已知 R=10Ω, ωL=30Ω, ωL1=10Ω, 1/ωC=90Ω。 试求 i(t)、i1(t)、u(t)。
解1、 对直流分量 2、 在基波作用下
3、对三次谐波, 并联的L1、C发生谐振,即3ωL1=1/3ωC=30Ω, 这部分阻抗为无穷大, 所以
思考题 1.什么是谐波分析法?用谐波分析法计算非正弦周期电流电路时应注意哪些问题? 2.在R、L、C串联电路中,已知R=100Ω,L=2.26mH, C=10μF,基波角频率为ω=100πrad/s,试求对应于基波、三次谐波、五次谐波时的谐波阻抗。
第五节 对称三相电路中的高次谐波 一、对称三相非正弦交流量的分解 T为其波周期,用傅立叶级数展开得
1、Y接法 二、三相电源的高次谐波 2、三角形接法
三、高次谐波 1、三角形联接 2、Y形联接 思考题 1、对称三相非正弦量的含义是什么? 2、对称三相四线制电路中,若三相电源是标准的正弦交流电压,中线上有无电流?若三相电源是非正弦交流电压,中线上有电流吗?为什么?
