Presentation Transcript
  1. Stapelbouw Geluid, Scheidingsconstructies

  2. Veranderende bouwwijzen • Rationeel bouwen • Zoeken naar economische optimum • Relatie tussen: • Kapitaalsinvestering • Menskrachtinvestering • De mens centraler. Ook bij de uitvoering!!!

  3. Materiaaleigenschappen • Sterkte / sterkteklassen • Vochtbestendigheid • Scheurgevoeligheid • Warmteisolerend vermogen • Geluidsisolerend vermogen • Warmteaccumulerend vermogen • Vochtabsorbering / regulering

  4. Geluidsisolatie tussen woningen is afhankelijk van: • Directe geluidsoverdracht: • Flankerend geluidsoverdracht:

  5. Geluidsisolatie tussen woningen is afhankelijk van: • Directe geluidsoverdracht: - massa van de wand - geluidslekken - ontkoppeling van de spouwbladen - wel / geen spouwankers - doortrekken spouw tot verdiepte fundering - aanwezigheid puin- / specieresten in de spouw

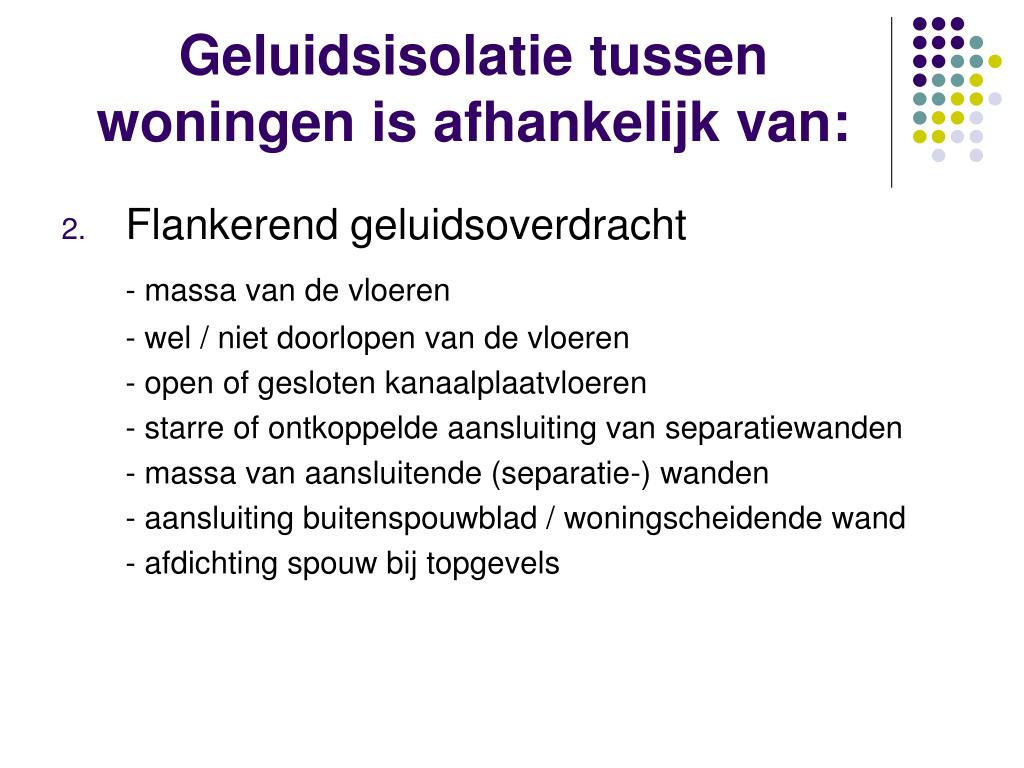

  6. Geluidsisolatie tussen woningen is afhankelijk van: • Flankerend geluidsoverdracht - massa van de vloeren - wel / niet doorlopen van de vloeren - open of gesloten kanaalplaatvloeren - starre of ontkoppelde aansluiting van separatiewanden - massa van aansluitende (separatie-) wanden - aansluiting buitenspouwblad / woningscheidende wand - afdichting spouw bij topgevels

  7. Geluidsoverdracht

  8. De ankerloze spouwmuur een betere geluidisolatie!

  9. Zettingen

  10. Detaillering / verankeringen • Wand – wand star / ontkoppeld • Wand – plafond star / ontkoppeld • Wand – vloer star / ontkoppeld • Wand – kozijn • Wand – isolatie – buitenspouwblad

  11. Starre aansluitingen

  12. Ontkoppelde aansluitingen

  13. Vervorming

  14. Opdrachten buitengevel • Geef de chronologische stapsgewijze ontwikkeling van de gestapelde uitwendige scheidingsconstructie m.b.t. • Oorzaak vernieuwing • Verbetering in prestatie • Met: - Detaillering - Berekeningen - Beknopte toelichting

  15. Vragen / opgaven bij uitwendige scheiding • 1) Geeist Rc > 2,5 - Uit te voeren in massief cellenbeton met G4 – G2 - Kan dit? • Minimale dikte? • Regendichtheid? • 2) Geeist Rc > 2,5 - Uit te voeren in B25 - Is dit reeel? • 3) Ontwerp een spouwmuur van 300 mm dikte met maximale RC
