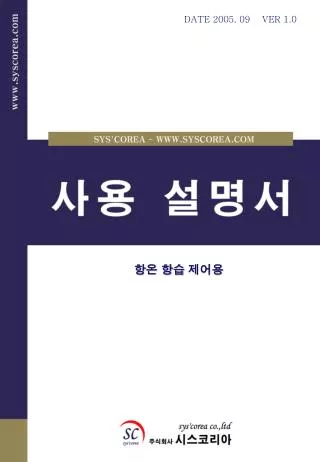

  1. DATE 2005. 09 VER 1.0 항온 항습 제어용

  2. 시스코리아 고객 여러분께 저희 시스코리아 마이콤 콘트롤러를 사용해 주셔서 감사합니다. 제품의 올바른 사용을 위해서 먼저 이 설명서를 꼼꼼히 읽어 주시기 바랍니다. 사용하시는 중에 궁금한 점이나 기능이 제대로 작동하지 않을때는 이 설명서를 참고하시면 도움이 될 것입니다. 사용설명서를 기재된 내용대로 사용하지 않아서 생기는 사고는 당사에서 책임을 지지 않습니다. 이 제품 사용설명서는 보증서와 함께 잘 보관하십시오. • 주 의 사 항 ………………………………… 2 • 제 품 구 성 ………………………………… 6 • 제 품 치 수 ………………………………… 8 • 전 기 도 면 ………………………………… 16 • 사 용 방 법 ………………………………… 20 • 일반설정 • 추가기능설정 : 입출력테스트, 환경설정, 비례제어설정, 통신테스트 • 가습기 주의사항 ………………………………… 31 • 자 가 진 단 ………………………………… 38 2

  3. 주의사항 사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다. 주의 사항을 잘 읽고 올바르게 사용해 주십시오. 지시사항을 지키지 않았을 경우, 사용자가 사망하거나 중상을 초래합니다. 금지 표시입니다. 화재 표시입니다. 지시사항을 지키지 않았을 경우, 사용자가 사망하거나 중상을 입을 수 있습니다. 반드시 지켜야 할 사항 표시입니다. 감전 예방을 위한 접지 표시입니다. 지시사항을 지키지 않았을 경우, 사용자의 부상이나 재산에 피해가 발생할 수 있습니다. 손상된 전원케이블을 사용하거나 젖은 손으로 장비를 만지지 마십시오. ♠ 감전이나 화재의 위험이 있습니다. 가연성 가스가 누출될 수 있는 곳에는 제품을 설치하지 마십시오. ♠ 항온항습기 주위로 가스가 누출되어 폭발이나 화재가 발생할 수 있습니다. 금 지 금 지 콘트롤러를 불안전한 장소에 설치하지 마십시오. ♠ 면적피해나 재산상 손실을 가져올 수 있습니다. 운전 중 일떄는 살충제나 가연성 스프레이를 뿌리지 마십시오. ♠ 인체에 해로울뿐 아니라 제품 고장이나 화재가 발생할 수 있습니다. 금 지 금 지 장비의 작동 중 공기 흡입구 또는 배출구 에 손가락, 이물질 등을 넣지 마십시오. ♠ 부상의 염려나 장비에 이상이 발생할 수 있습니다. 제품에 전열기구, 전기히터 등을 연결 하거나 분해, 수리, 개조하지 마십시오. ♠ 인체에 해로울뿐 아니라 제품 고장이나 화재가 발생할 수 있습니다. 금 지 반드시 지킴 no.3

  4. 전원은 반드시 별도 배선을 설치하여 장비의 전용 전원으로 사용하십시오. ♠ 감전이나 화재의 위험이 있습니다. 장비의 설치 또는 이전설치시는 반드시 제품 구입처로 문의하십시오. ♠ 고장, 누수, 감전, 화재의 위험이 있습니다. 반드시 지킴 주 의 정격 용량의 배선 및 차단기를 사용하십시오. ♠고장이나 화재의 위험이 있습니다. 접지선은 가스관, 수도관, 전화선 등에 연결하지 마십시오. ♠ 감전의 위험이 있습니다. 반드시 지킴 금 지 장비의 설치시 반드시 접지 시공을 하십시오. ♠ 감전의 위험이 있습니다. 정전시 또는 전원복귀시 장비를 분해하여 점검시에는 안전에 주의하십시오. ♠ 자동복귀 운전으로 인한 감전 및 상해의 우려가 있습니다. 접 지 주 의 운전중에는 케이스를 열지 마십시오. ♠ 고장이나 감전의 위험이 있습니다. 차단기나 동력전원으로 장비를 끄지 마십시오. ♠ 고장이나 감전의 위험이 있으므로 반드시 정지 버튼을 눌러 꺼 주십시오. 금 지 금 지 자동제어 판넬 내부로 물이 들어가지 않도록 하십시오. ♠ 감전이나 화재의 위험이 있습니다. 부가적으로 설치되는 부품 및 장비는 본 제품의 전기도면을 참조하신 후 사용하십시오. ♠ 규정된 입·출력 포트를 임의로 변경시 동작을 보장할 수 없습니다. 물기엄금 주 의 방비에선 이상한 소리, 타는 냄새, 연기 등이 나면 즉시 장비를 끄고 전원을 차단한 후 당사에 문의 하십시오. ♠ 고장이나 화재의 위험이 있습니다. 제품 위에 올라가거나 무거운 물건을 올려 놓지 마십시오. ♠ 제품이 파손될 우려가 있습니다. 화 재 금 지 실외기는 장애물이 없고 통풍이 잘 되는 곳, 운전시 발생하는 소음이 이웃에 영향 을 주지 않는 곳에 설치하십시오. ♠ 고장의 위험이 있으며 소음으로 인해 이웃에 불쾌감을 줄 수 있습니다. 정진시 또는 전원 복귀시 장비를 분해하여 점검시에는 안전에 주의하십시오. ♠ 감전되거나 다칠 수 있습니다. 주 의 반드시 지킴 4

  5. 배수 배관은 배수가 확실하게 이루어지 도록 설치 하십시오. ♠ 배수가 잘 되지 않으면 실내로 물이 넘쳐 감전 및 재산상의 피해를 입힐 수 있습니다. 물을 직접 뿌려 청소하거나 벤젠, 신나, 알코올 등으로 닦지 마십시오. ♠ 감전이나 화재의 위험이 있습니다. 반드시 지킴 주 의 실내, 실외기의 열 교환기는 표면이 날카로우니 청소 시 주의 하십시오. ♠ 손가락이 베일 우려가 있으므로 두꺼운 면장갑 등을 착용해 주십시오. 본 장비를 실내 온도 및 습도를 조절하는 것 외의 용도로는 사용하지 마십시오. ♠ 장비의 고장원인이 될 수도 있습니다. 금 지 주 의 no.5

  6. 제품구성 내용물을 확인해 보시고 빠지거나 잘못된 것이 있을 경우 구입한 곳으로 연락하십시오. 가로형 모니터(SC-SCMH) 세로형 모니터(SC-SCMV) 룸 센서(SC-SCSR) 덕트 센서(SC-SCSD) CT 센서(SC-SCSR) 케이블 3mm(SC-SCL3) 6

  7. 비례카드(SC-SCBC) 팬타입용(SC-SCBP)/전극봉용(SC-SCBE) SC-SCN4 SC-SCN5 내장형가습기8,15kg/h(SC-SC08,15) 노즐(SC-SCN4/SC-SCN5) Φ10 Φ30 SC-SCLB 리모트 모니터(SC-SCRM) 호스(SC-SCDN,SCON)/앨보(SC-SCLB) no.7

  8. 8

  9. no.9

  10. 제품치수 제품의 올바른 설치를 위해 제품 치수를 확인하십시오. SC-SCMH 운전/정지 온도설정 저 장 습도설정 송풍 냉방 난방 가습 제습 * 타공 사이즈 : 153 X 77 가로모니터 (MODEL : SC-SCMH) 10

  11. SC-SCMV 송풍 냉방 난방 가습 제습 운전/정지 온도설정 습도설정 저 장 * 타공 사이즈 : 110 X 125 세로모니터 (MODEL : SC-SCMV) no.11

  12. 룸·덕트 센서 (MODEL : SC-SCSR, SC-SCSD) 12

  13. CT 센서 (MODEL : SC-SCST) no.13

  14. 팬타입용 (MODEL : SC-SCBP), 전극봉용 (SC-SCBE) 14

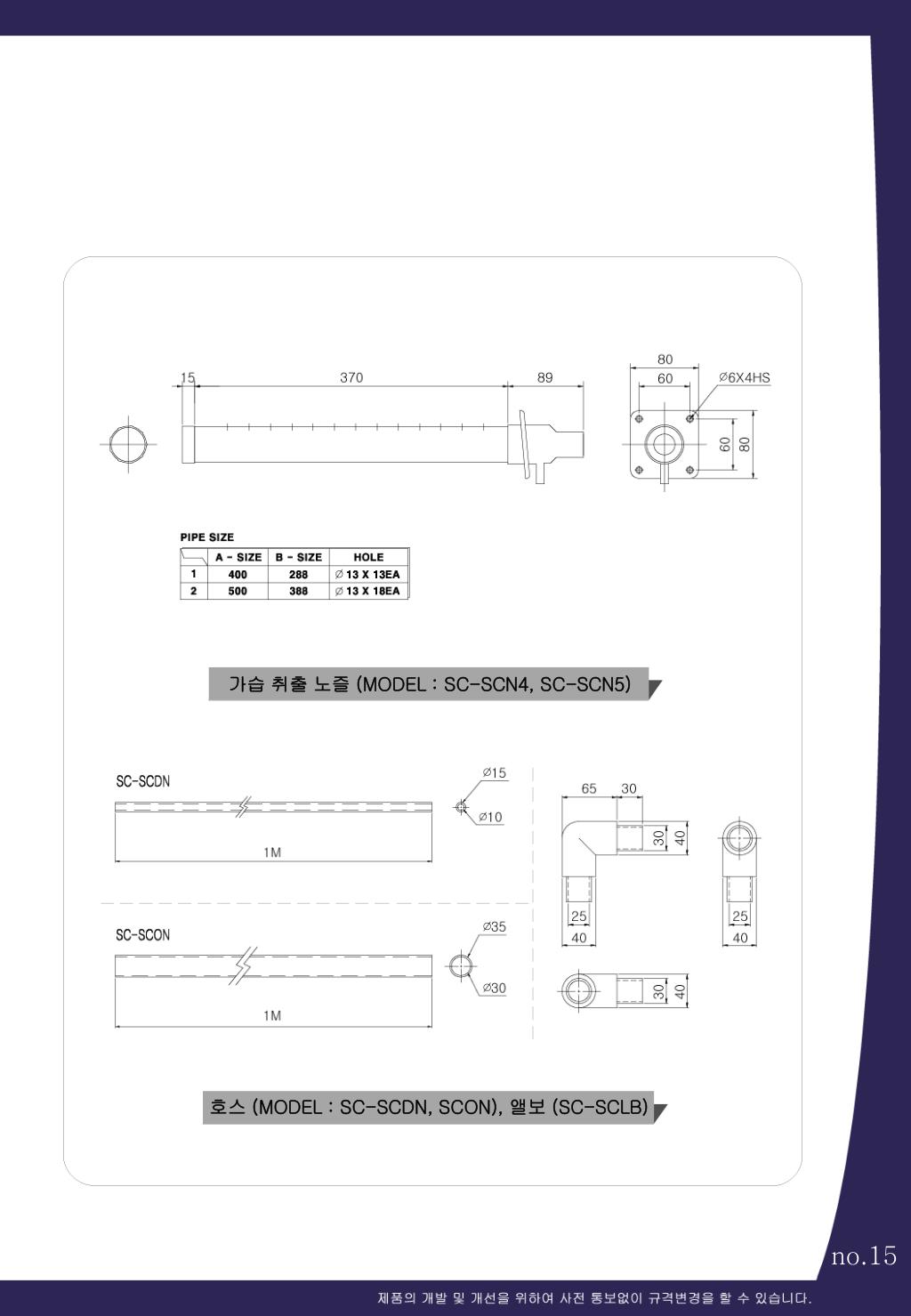

  15. 가습 취출 노즐 (MODEL : SC-SCN4, SC-SCN5) 호스 (MODEL : SC-SCDN, SCON), 앨보 (SC-SCLB) no.15

  16. 내장형가습기 8kg/h (MODEL : SC-SC08) 16

  17. 내장형가습기 15kg/h (MODEL : SC-SC15) no.17

  18. 4~20mA 출 력 4~20mA 입 력 +AO1- +AO2- +A03- +AI1- +AI2- +AI3- 비례제어용 (MODEL : SC-SCBC) 18

  19. SC-SCMV 송풍 냉방 난방 가습 제습 운전/정지 온도설정 습도설정 정 지 SC-SCMH 운전/정지 온도설정 정 지 습도설정 송풍 냉방 난방 가습 제습 리모트 모니터 (MODEL : SC-SCRM) no.19

  20. * 참고하세요. 20 ~ 23page는 전기도면입니다. 화면상으로는 화면 크기를 ○○%확대하여 보시면 글자 확인 가능합니다. 하지만 프린트하여 내용물을 확인하시면 해상도 문제로 구별이 힘드실 겁니다. 도면은 AutoCAD파일을 다운 받으셔서 사용하십시오.

  21. 20 전기도면 설치 시 도면을 참조하여 설치하십시오. no.21

  22. 22 전기도면 설치 시 도면을 참조하여 설치하십시오. no.23

  23. 사용방법 사용자의 안전과 제품의 올바른 사용을 위해 사용설명서를 꼭 읽어주십시오. MODEL : SCMH (가로형), SCMV (세로형) 버튼 동작을 동일하게 사용. 24

  24. no.25

  25. 26

  26. no.27

  27. 28

  28. no.29

  29. 30

  30. no.31

  31. 32

  32. no.33

  33. 34

  34. 전자전극식 가습기 주의사항 본 기기를 사용함에 앞서 반드시 본 사용 설명서와 기기 라벨에 부착된 지시사항 및 안전수칙을 준수하시기 바랍니다. no.35

  35. 36

  36. no.37

  37. 38

  38. no.39

  39. 40

  40. no.41

  41. 자가진단 A/S를 요청하시기 전에 아래의 사항을 확인해 주십시오. 42

  42. no.43
