Presentation Transcript
slide1

HFSS使用說明-- 微帶線和共面波導到波導管轉接模擬

洪承甫

slide2
模擬架構

微帶線到波導管轉接

共面波導到波導管轉接

slide3
主要HFSS視窗介紹

選擇求解方式

畫上模擬架構

選擇3D物件之材質

設定2D物件之材質及port

選擇性步驟(通常略過)

運算之設定

開始運算

觀看模擬結果

左邊之功能視窗可看出,功能是依照模擬流程由上而下排列,故只要一步步照作就可完成模擬.

slide4
選擇3D物件之材質

Conductivity 和 Loss Tangent

不可同時設定!!

2d port7

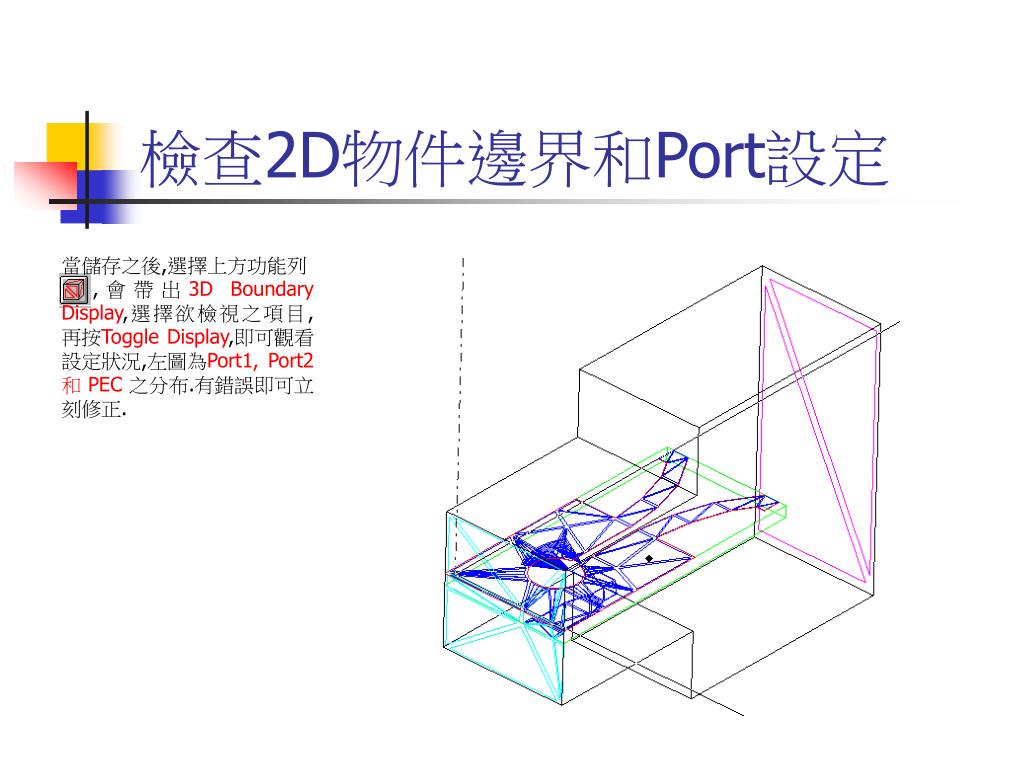

檢查2D物件邊界和Port設定

當儲存之後,選擇上方功能列

,會帶出3D Boundary Display,選擇欲檢視之項目,再按Toggle Display,即可觀看設定狀況,左圖為Port1, Port2 和 PEC 之分布.有錯誤即可立刻修正.

slide8

運算之設定

計算逼近次數

預計逼近誤差目標

設定計算頻率,

通常為最高頻率

掃頻設定,可定義

頻帶和掃頻點數

於主畫面按下Setup Solution,

會帶出右邊視窗.

電場前後差異目標

slide9
開始模擬

當設定完成,於主畫面按Solve即可開始模擬.按上方Convergence即可看到收斂結果和所使用的mesh數量.

slide10
開始模擬

或按Convergence Display,選Plot Max Delta S,如下圖所示.即可看到右邊的圖形,一般而言,看到曲線開始接近水平即可開始掃頻,並不需要太精準,以節省模擬時間.

slide11
模擬結果

當模擬完成,可選擇Post Process來觀看模擬結果,共可分成三個部分.

觀看模擬出來的場型

模擬的矩陣結果

以圖形表示矩陣結果

matrix plot
Matrix Plot

選Matrix Plot,會出現右圖之視窗.然後選擇Plot,於下拉選單選擇New Plot,則會帶出下面視窗,即可依自己需要畫出想看的圖形.

matrix data
Matrix Data

直接觀看矩陣結果,顯示S Parameter,Port Impedance還有Effective Wavelength和 Effective Dielectric Constant.

matrix data s2p
Matrix Data-儲存S2P檔

De-embed

De-embed

選File -> Compute ->

De-embed: 利用理想傳輸線公式將參考平面推至接面

Renormalized:將S參數改成Port阻抗為特定值之新的S參數

再選File -> Export -> Touchstone/Libra… ,如右圖所示.

fields 3d post processor
Fields - 3D Post Processor

想看模擬出來的場型,按Plot -> Field.如右圖所示.

fields 3d post processor16
Fields - 3D Post Processor

場的型式

想要看到的面或範圍

限定區域

接下來會看到右邊視窗,分別是想要看到的場的型式,想要看到的面或範圍,最後是限定區域.
