工程映象：路面刨除再利用（製程動畫篇）

工程映象：路面刨除再利用（製程動畫篇）. 資料提供 : 強生營造股份有限公司 品管部 曾慶揚先生. 計量器. 30T. 熱風烘乾後刨除料儲存筒. 破碎機. RAP 破碎後. RAP 超過 3/4”. 刨除料生產管制作業流程圖. 輸送帶系統. 廢棄刨除料. 刨除料破碎機 進料斗. 振動篩網機. 刨除料粗料倉 3/4”~1/2”. 刨除料細料倉 1/2” 以下. 刨除粗料 進料斗. 刨除細料 進料斗. 輸送帶 系統. 依添加百分比 與新料進行拌合. 瀝青混凝土 鋪設. 再生乾燥爐 以攝氏溫度 600~650

berget
Download Presentation

工程映象：路面刨除再利用（製程動畫篇）

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 工程映象：路面刨除再利用（製程動畫篇） 資料提供:強生營造股份有限公司 品管部 曾慶揚先生

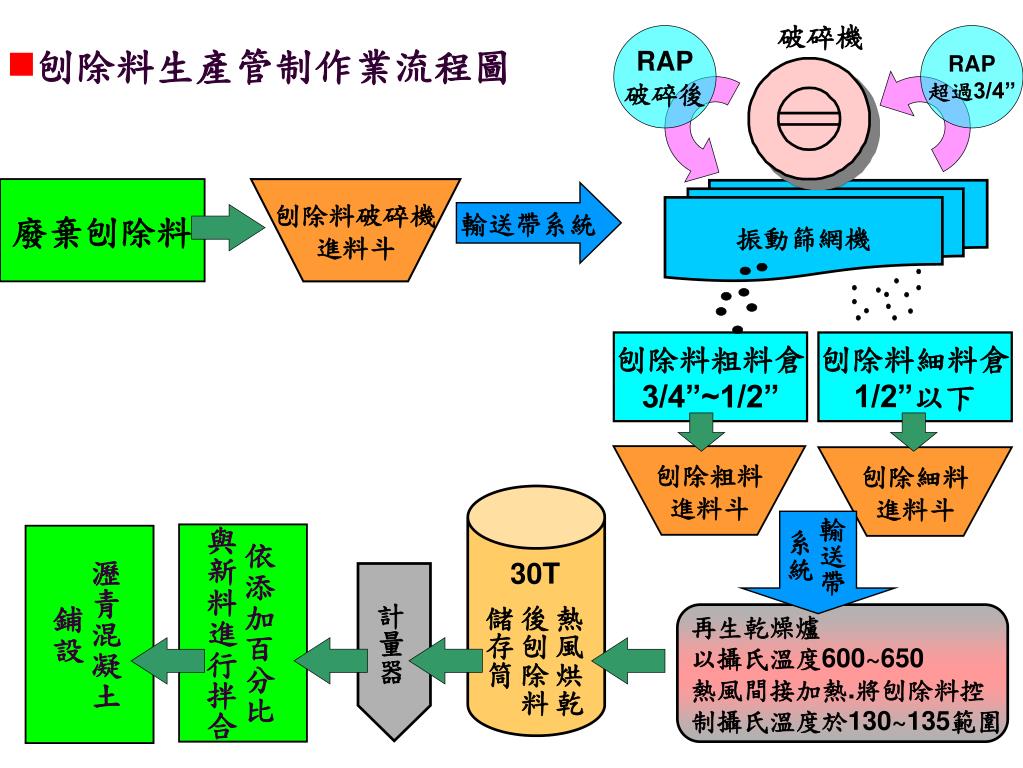

  2. 計量器 30T 熱風烘乾後刨除料儲存筒 破碎機 RAP 破碎後 RAP 超過3/4” 刨除料生產管制作業流程圖 輸送帶系統 廢棄刨除料 刨除料破碎機 進料斗 振動篩網機 刨除料粗料倉 3/4”~1/2” 刨除料細料倉 1/2”以下 刨除粗料 進料斗 刨除細料 進料斗 輸送帶 系統 依添加百分比 與新料進行拌合 瀝青混凝土 鋪設 再生乾燥爐 以攝氏溫度600~650 熱風間接加熱.將刨除料控 制攝氏溫度於130~135範圍

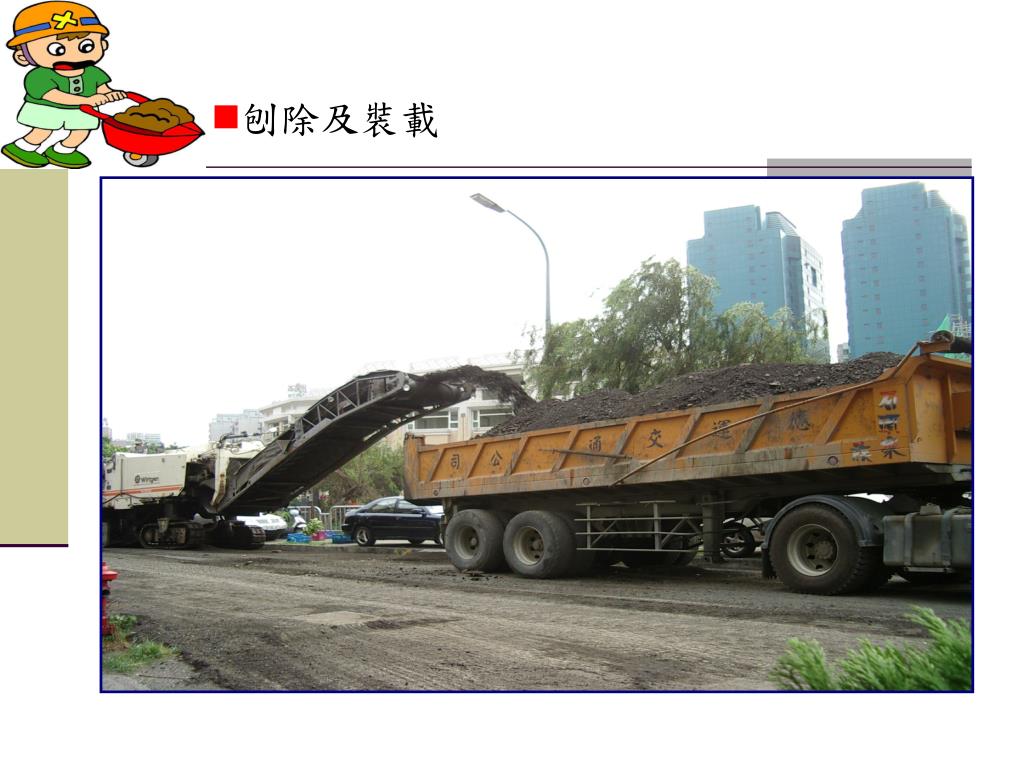

  3. 刨除及裝載

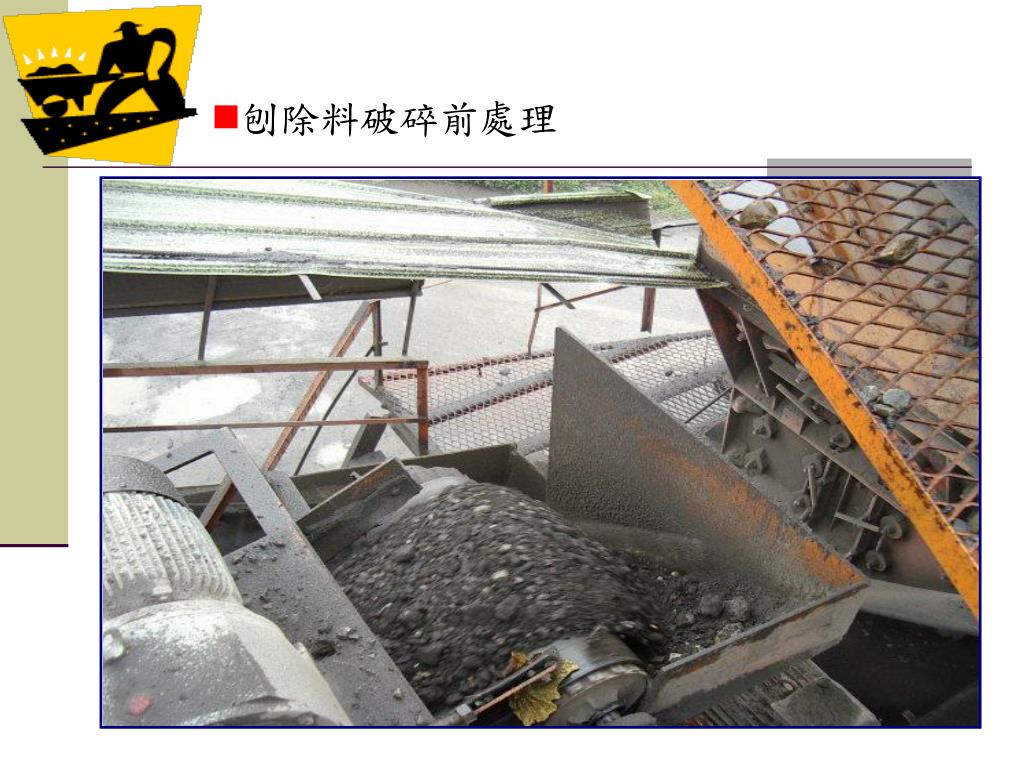

  4. 刨除料破碎前處理

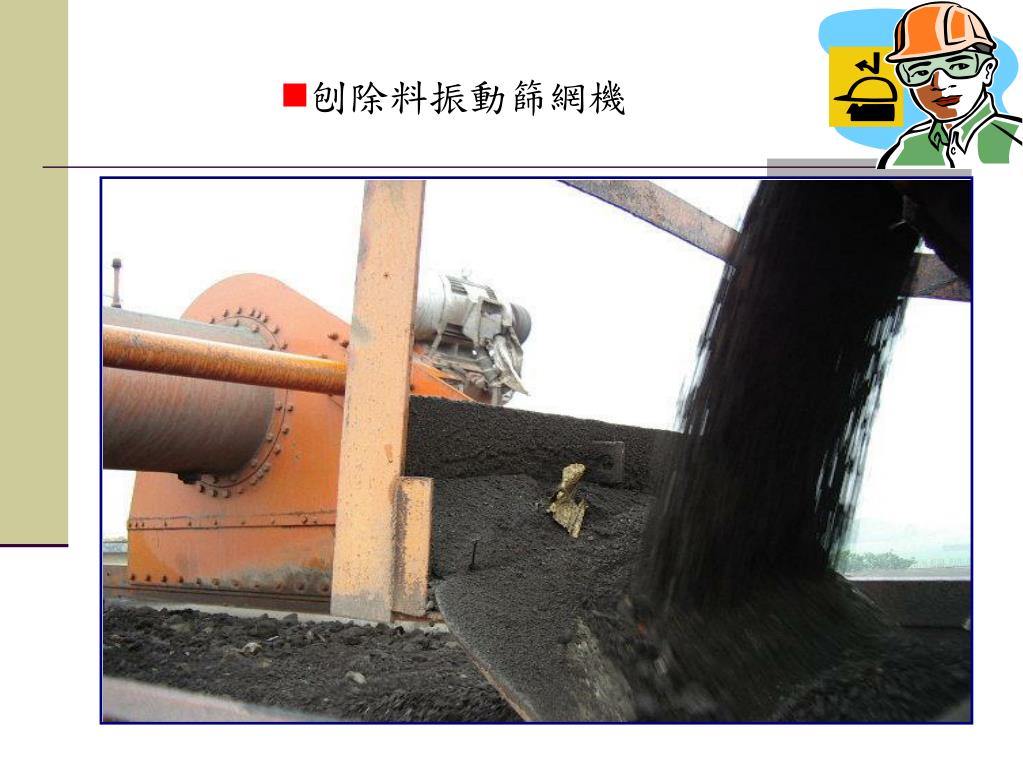

  5. 刨除料振動篩網機

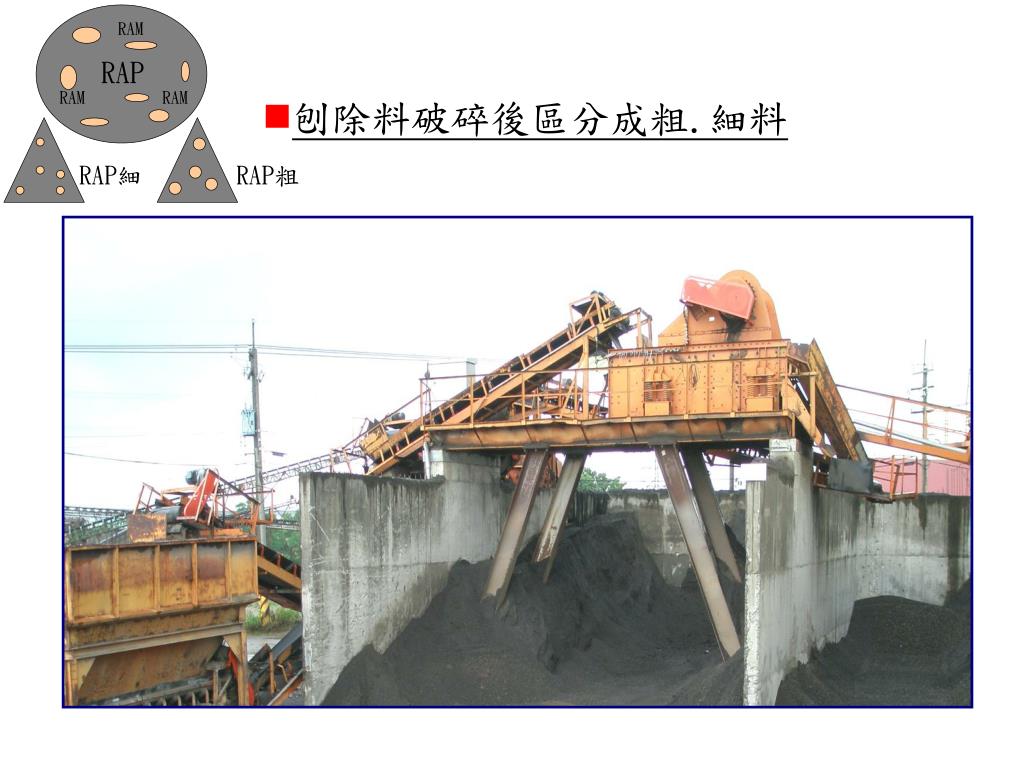

  6. RAM 刨除料破碎後區分成粗.細料 RAP RAM RAM RAP細 RAP粗

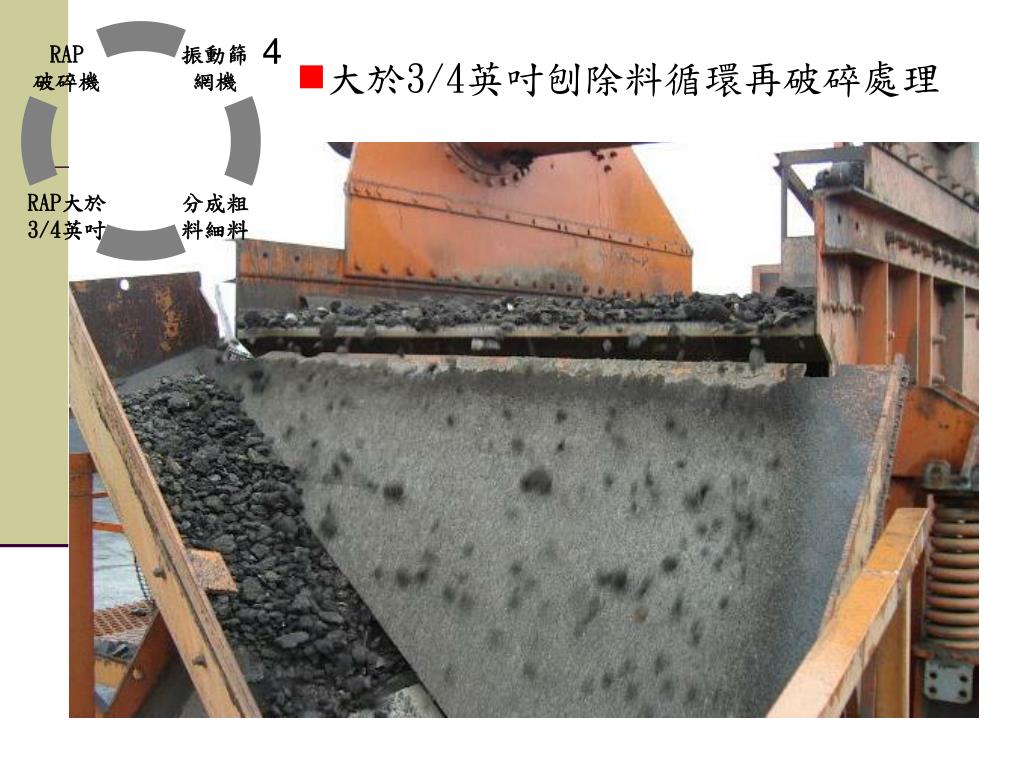

  7. 4 大於3/4英吋刨除料循環再破碎處理

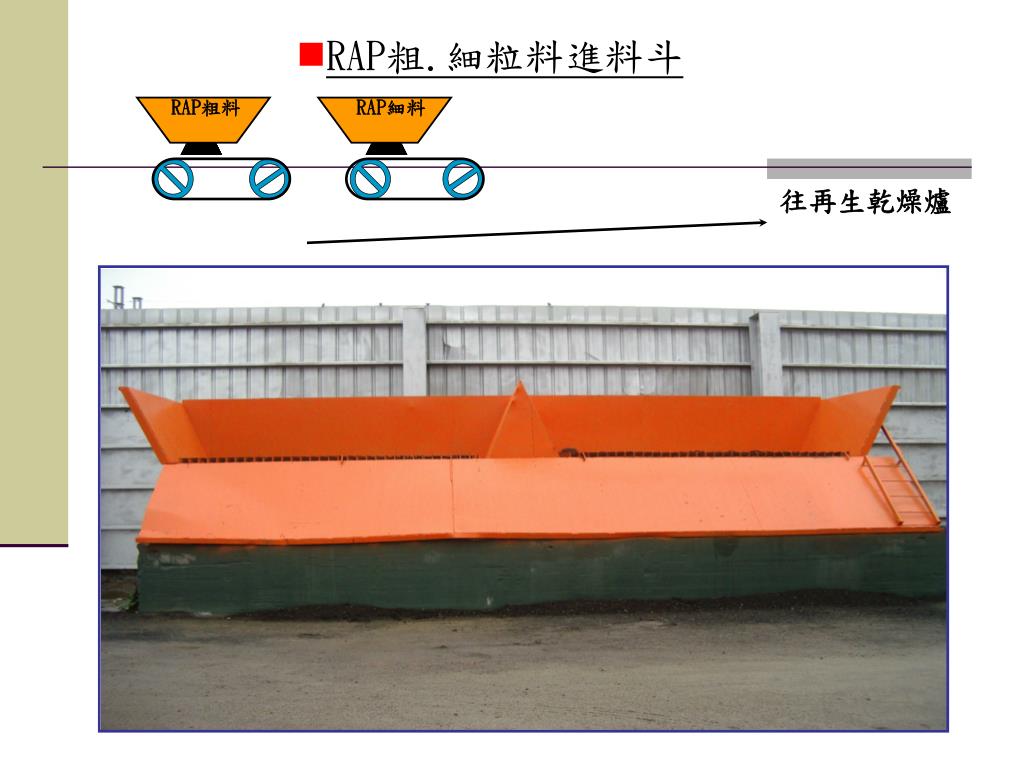

  8. RAP粗.細粒料進料斗 RAP粗料 RAP細料 往再生乾燥爐

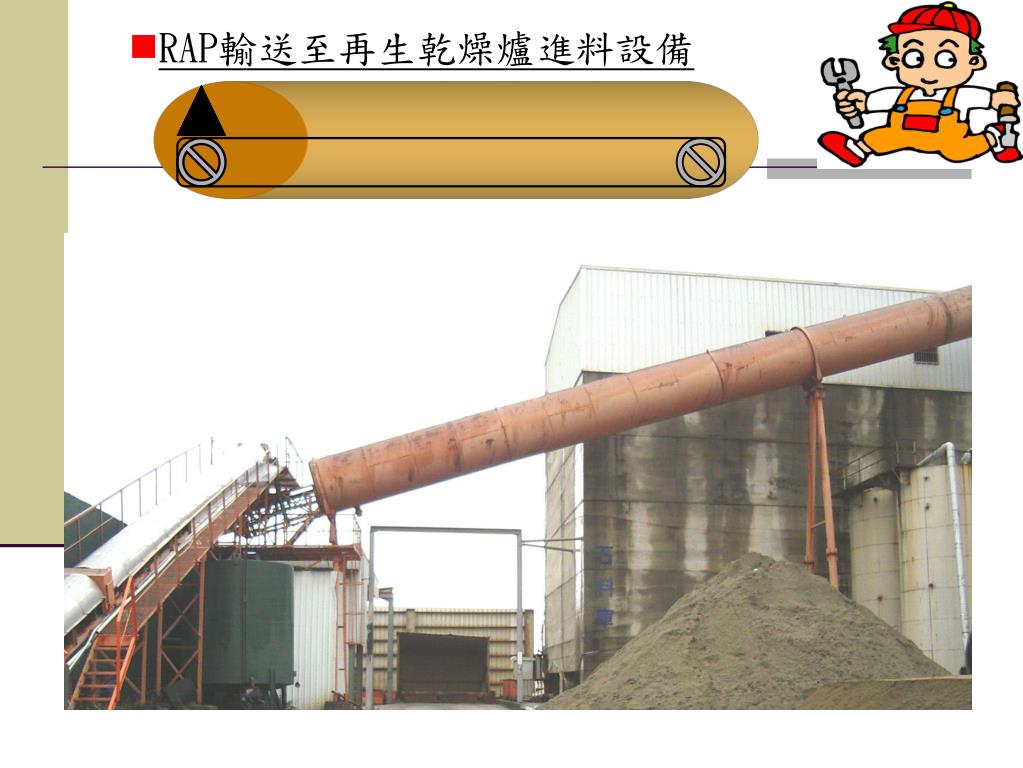

  9. RAP輸送至再生乾燥爐進料設備

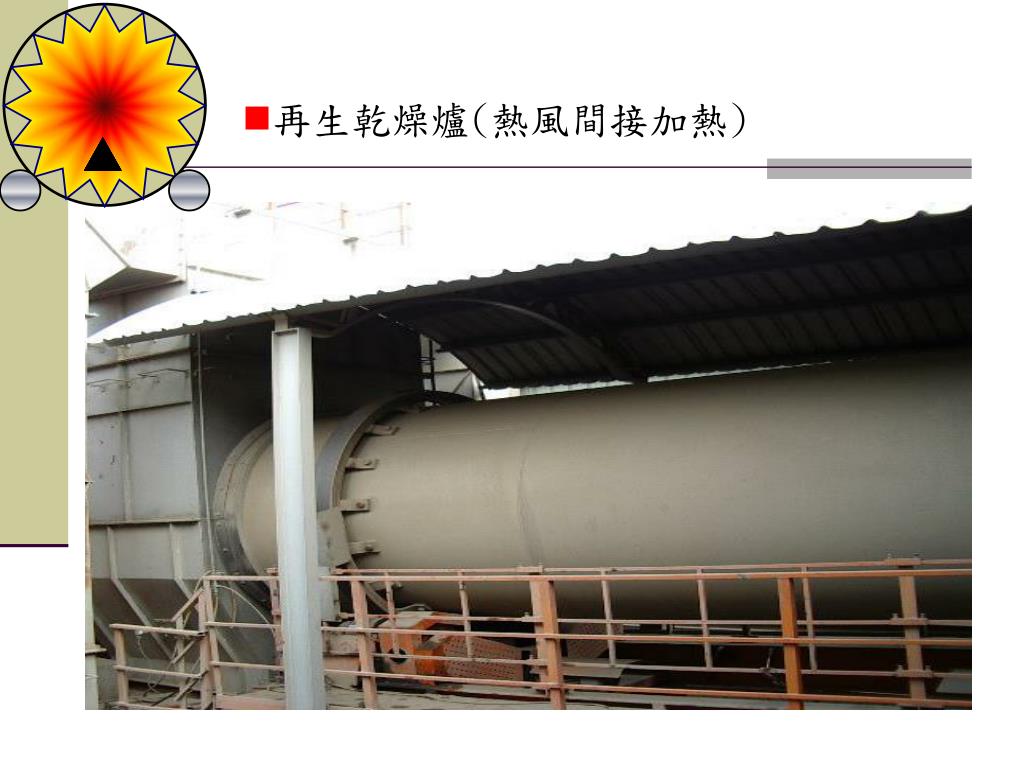

  10. 再生乾燥爐(熱風間接加熱)

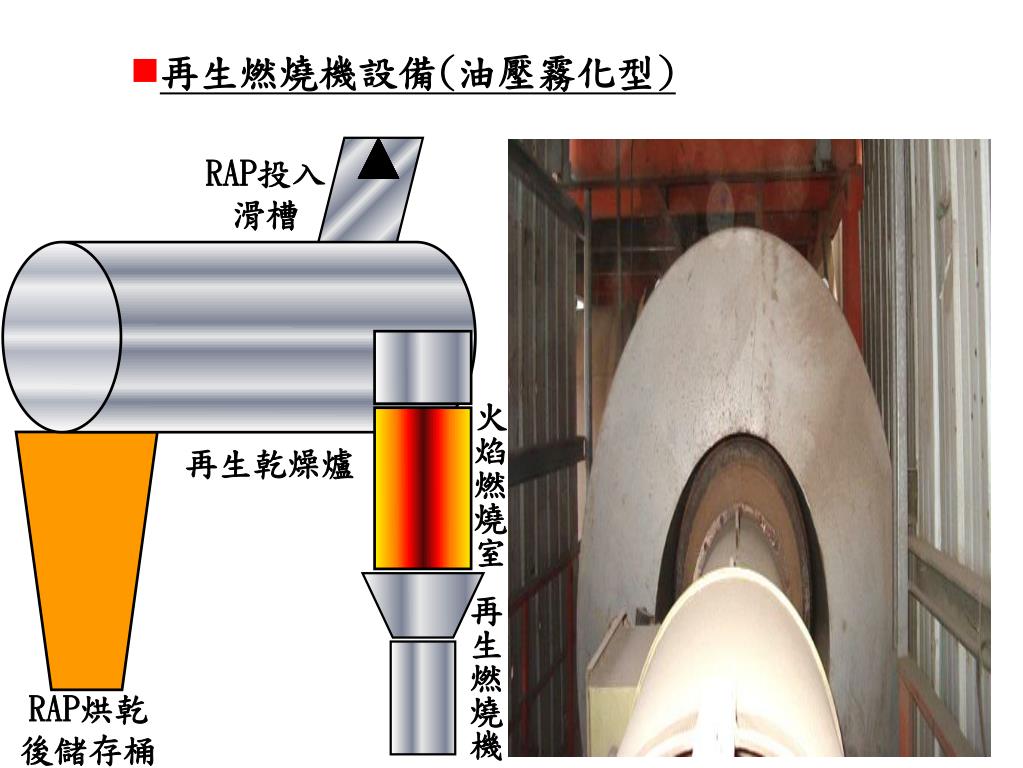

  11. 再生燃燒機設備(油壓霧化型) RAP投入滑槽 火焰燃燒室 再生乾燥爐 再生燃燒機 RAP烘乾後儲存桶

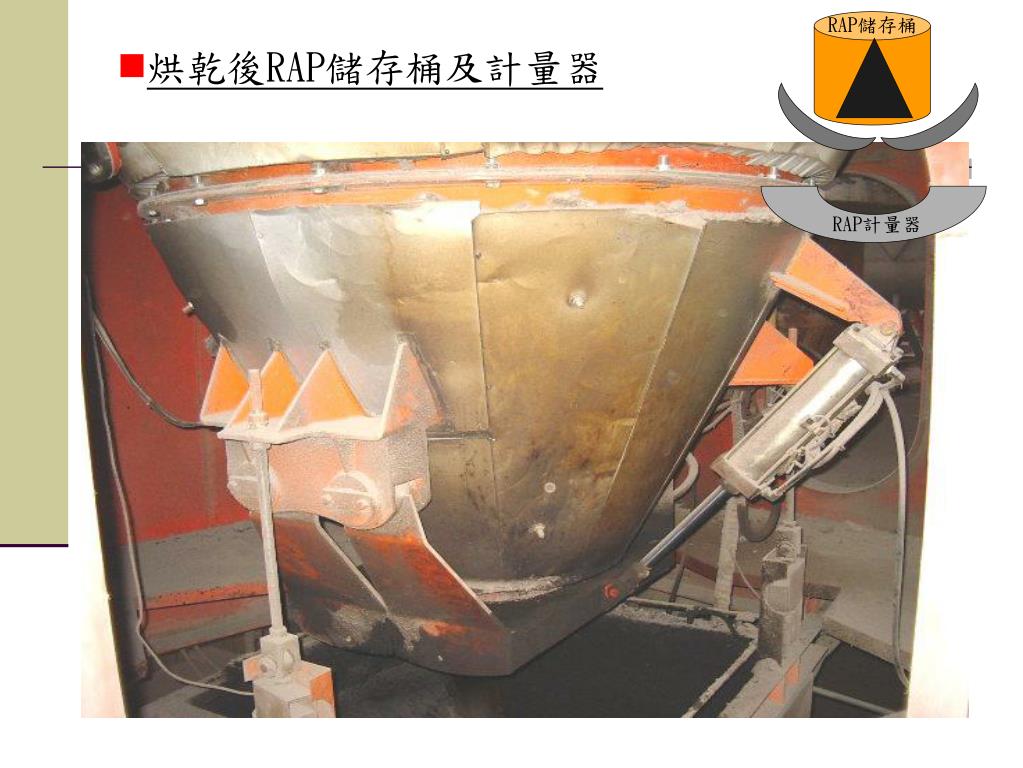

  12. RAP儲存桶 烘乾後RAP儲存桶及計量器 RAP計量器

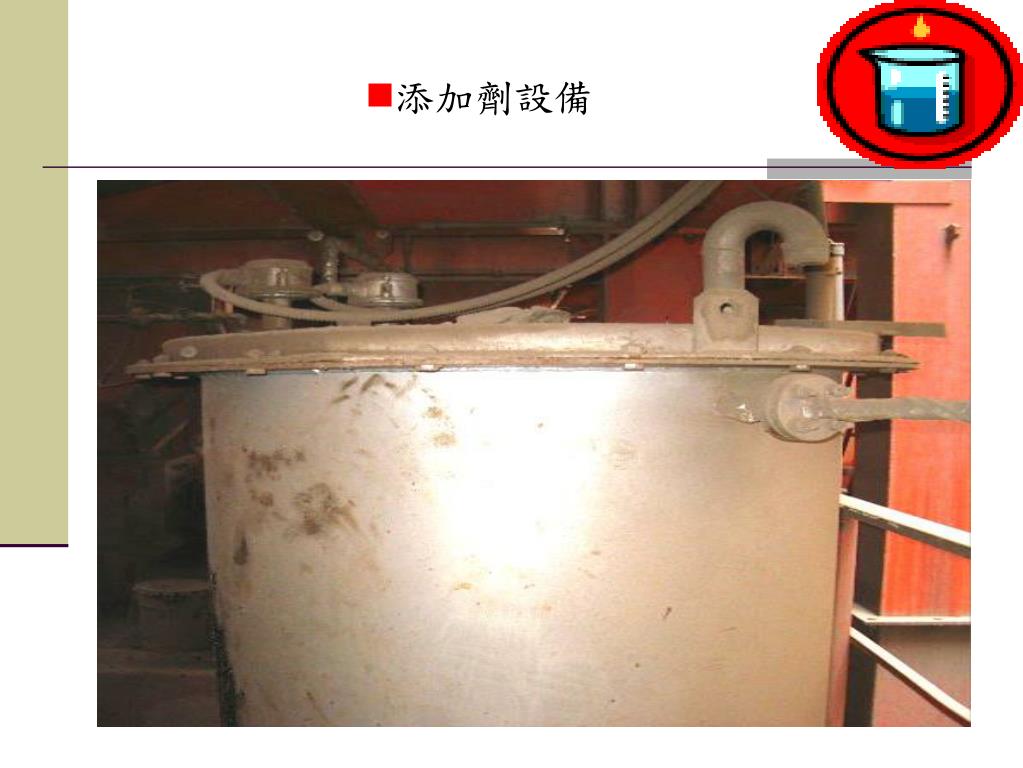

  13. 添加劑設備

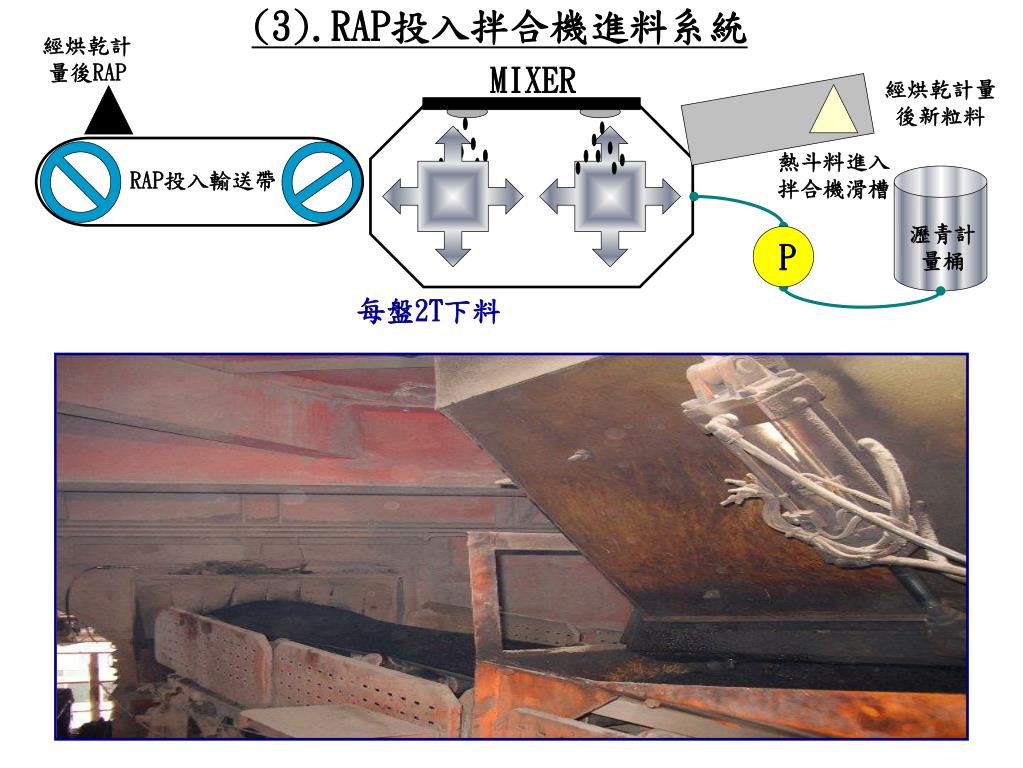

  14. 經烘乾計量後RAP (3).RAP投入拌合機進料系統 MIXER 經烘乾計量後新粒料 熱斗料進入拌合機滑槽 RAP投入輸送帶 瀝青計量桶 P 每盤2T下料

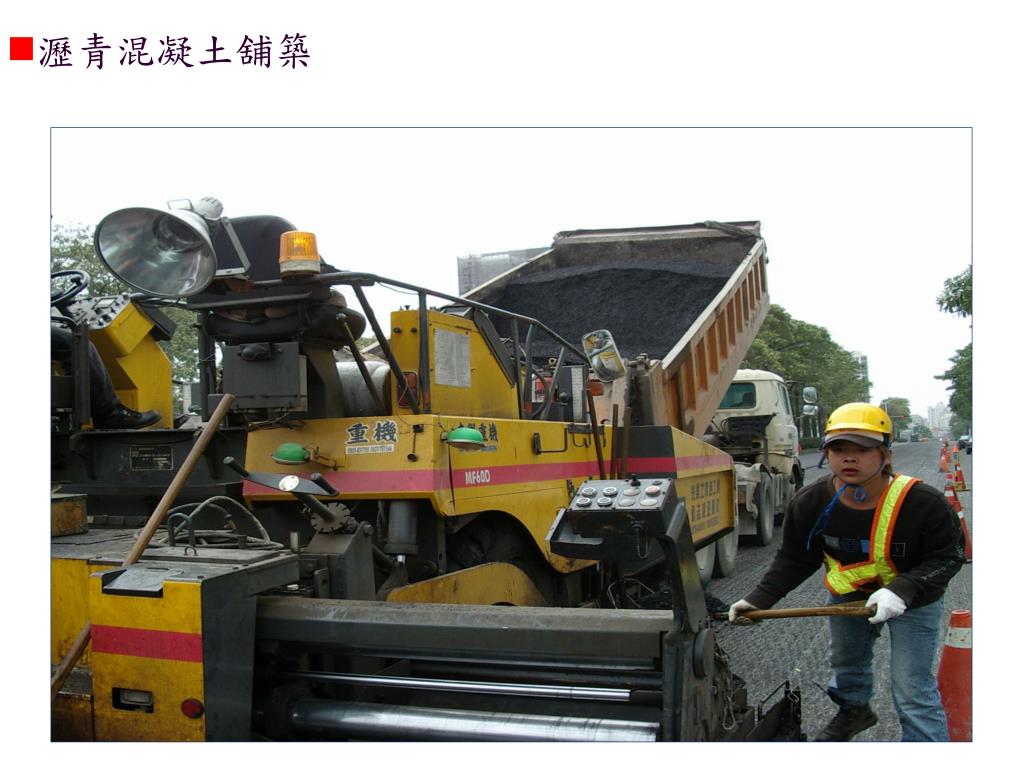

  15. 瀝青混凝土舖築

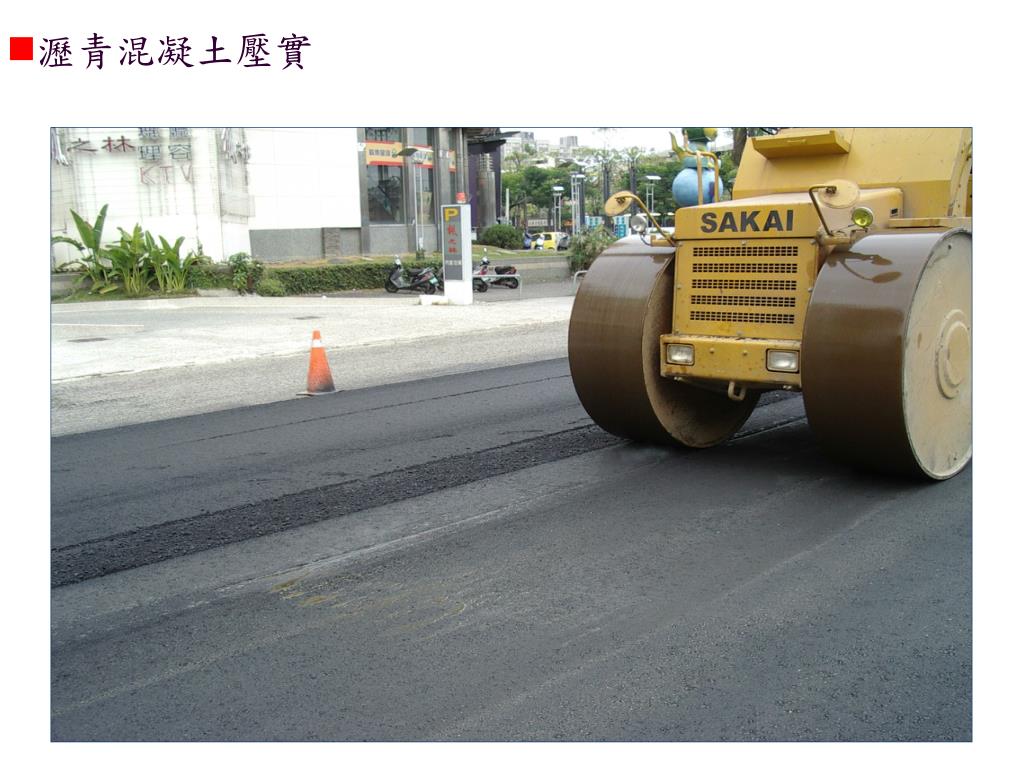

  16. 瀝青混凝土壓實

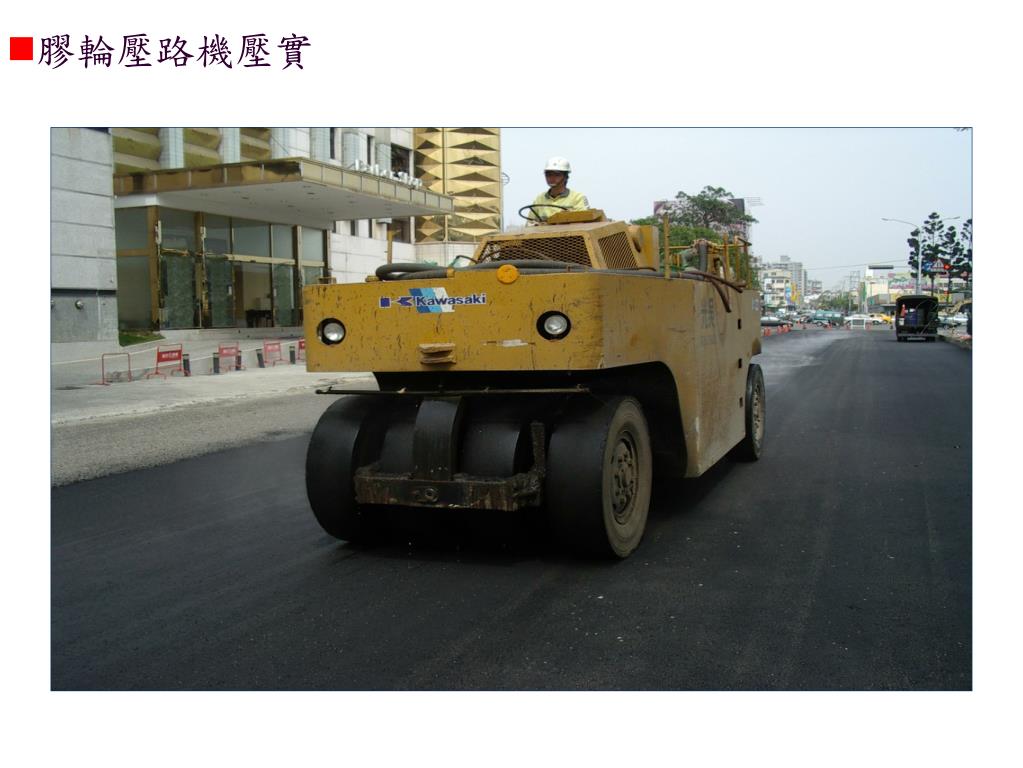

  17. 膠輪壓路機壓實

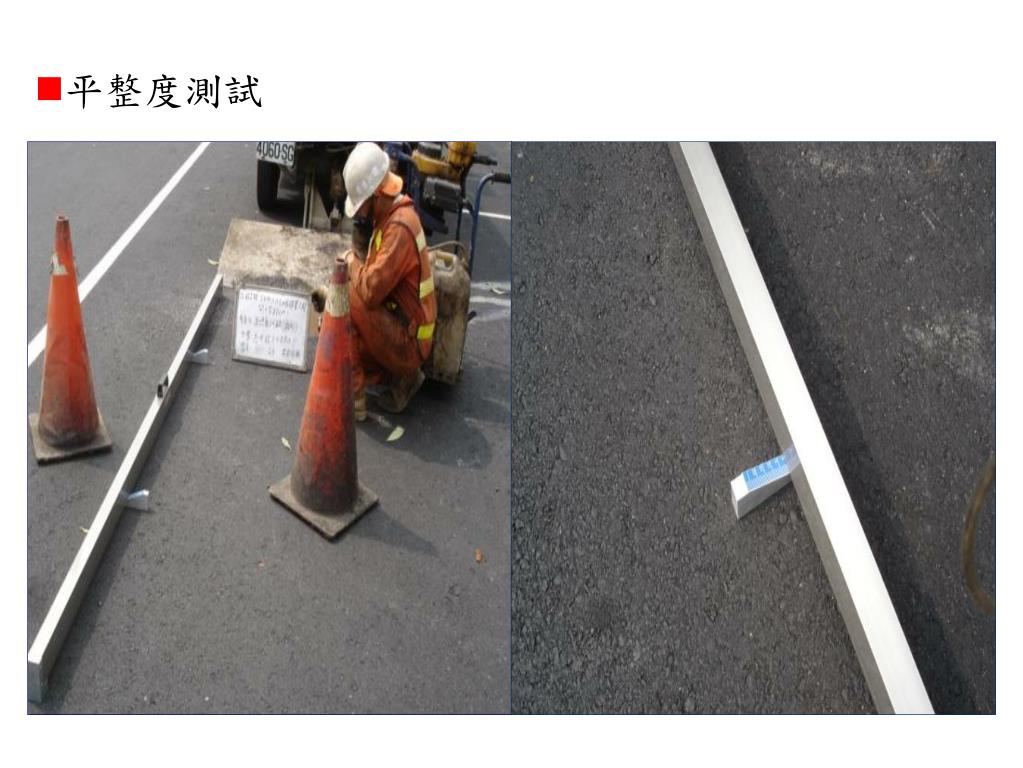

  18. 平整度測試
