  1. 模具数字化设计与制造 项目一 简单型芯塑料模具设计与加工 威海职业学院工业技术系

  2. 任务五 名片盒盖凹模数控加工自动编程 1.CAM用户界面 4.操作导航工具 5.参数组 2.加工流程 3.加工环境 6. UG标准的刀具移动路径

  3. 任务五 名片盒盖凹模数控加工编程 名片盒盖凹模数控加工 1.设置加工环境 4.加工方法 2.创建几何体 5.参数组 3.创建刀具 6.刀路轨迹的生成、检验

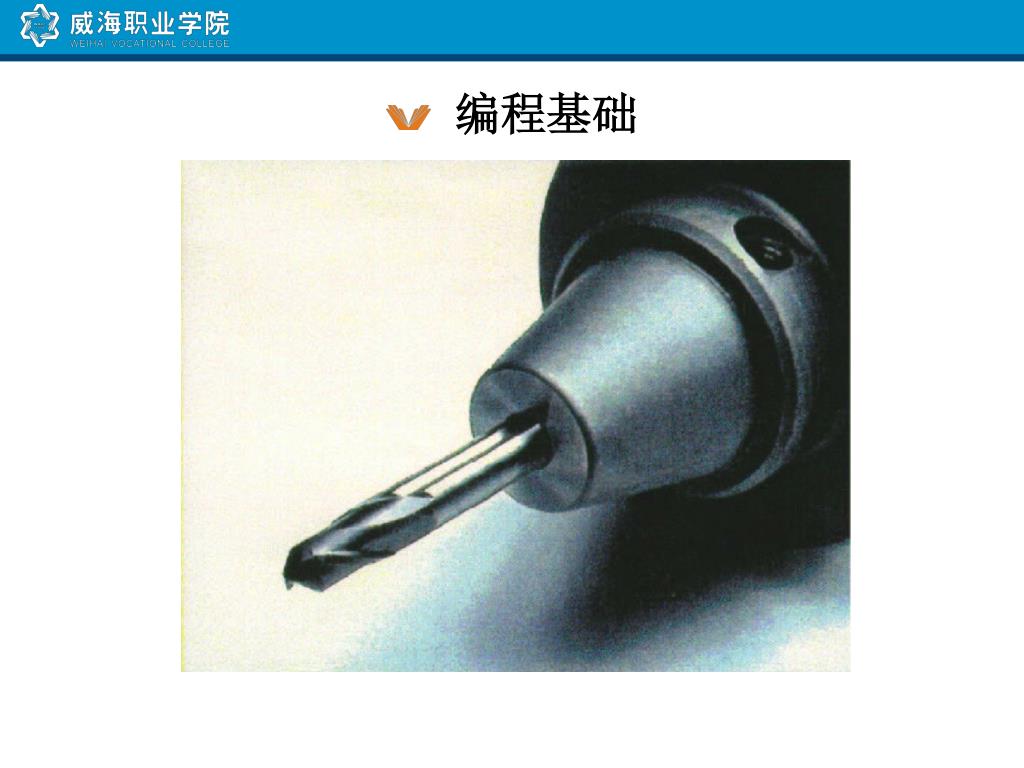

  4. 编程基础

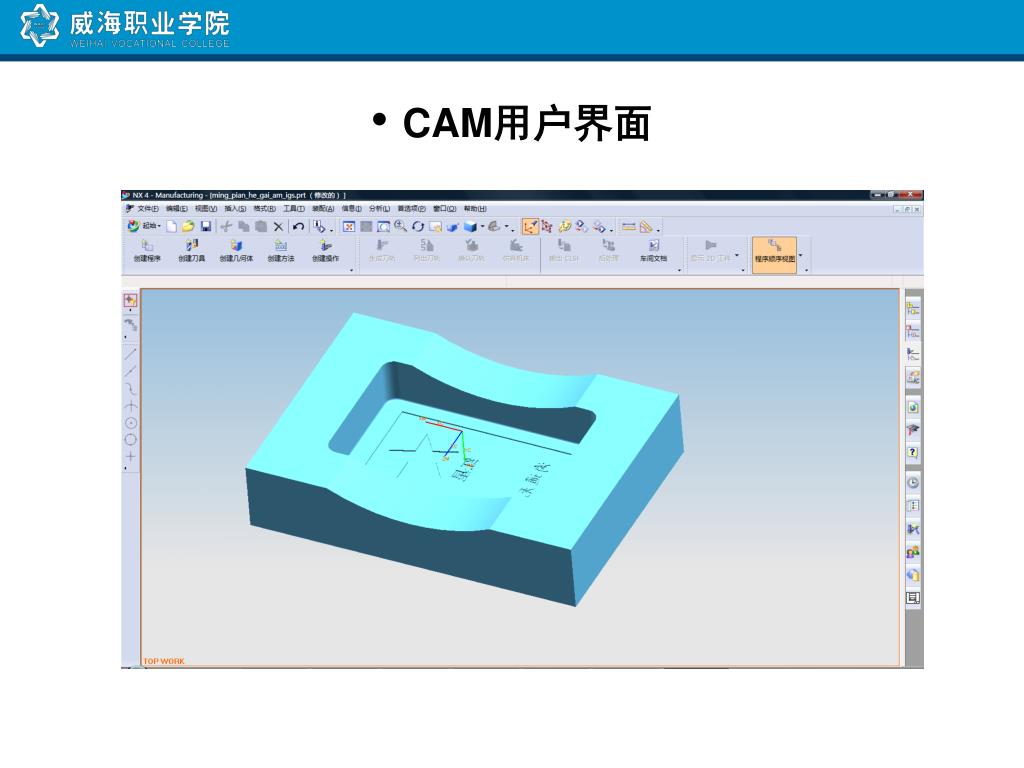

  5. CAM用户界面

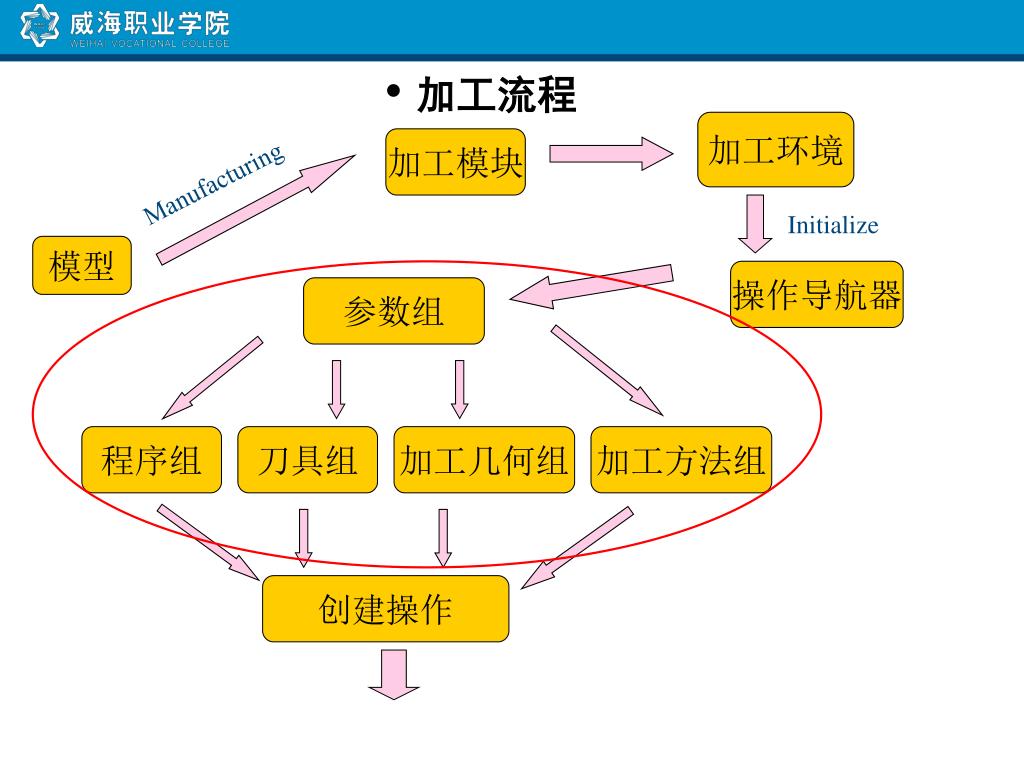

  6. 加工流程 加工环境 加工模块 Manufacturing Initialize 模型 操作导航器 参数组 程序组 刀具组 加工几何组 加工方法组 创建操作

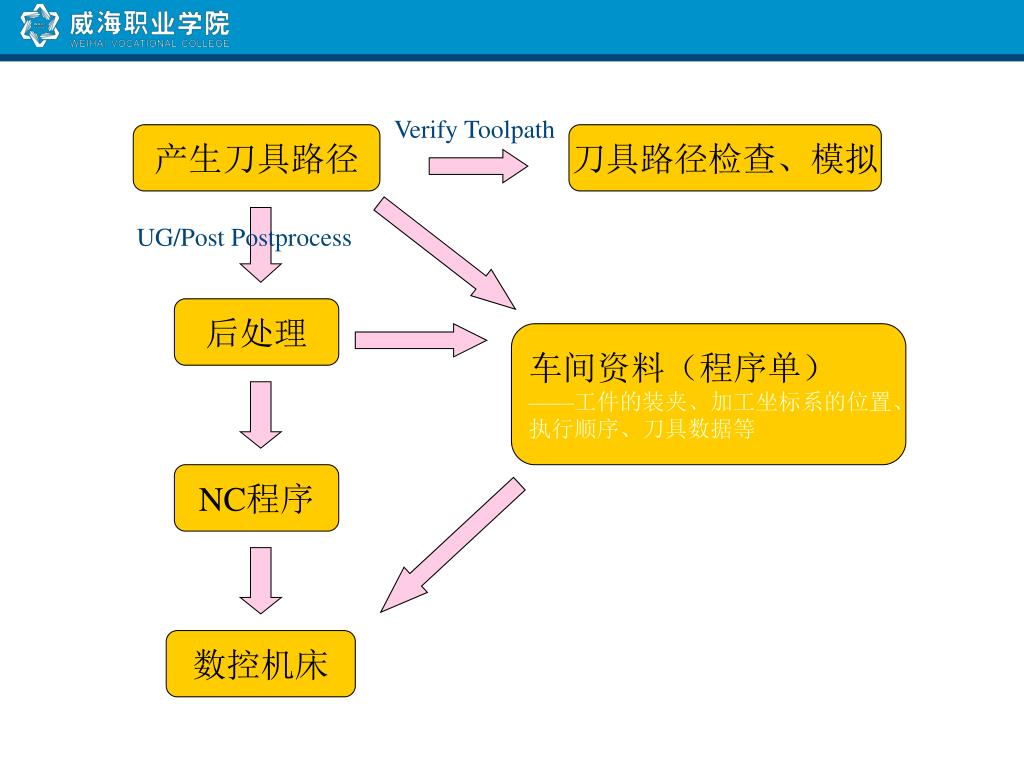

  7. Verify Toolpath 产生刀具路径 刀具路径检查、模拟 UG/Post Postprocess 后处理 车间资料（程序单） ——工件的装夹、加工坐标系的位置、 执行顺序、刀具数据等 NC程序 数控机床

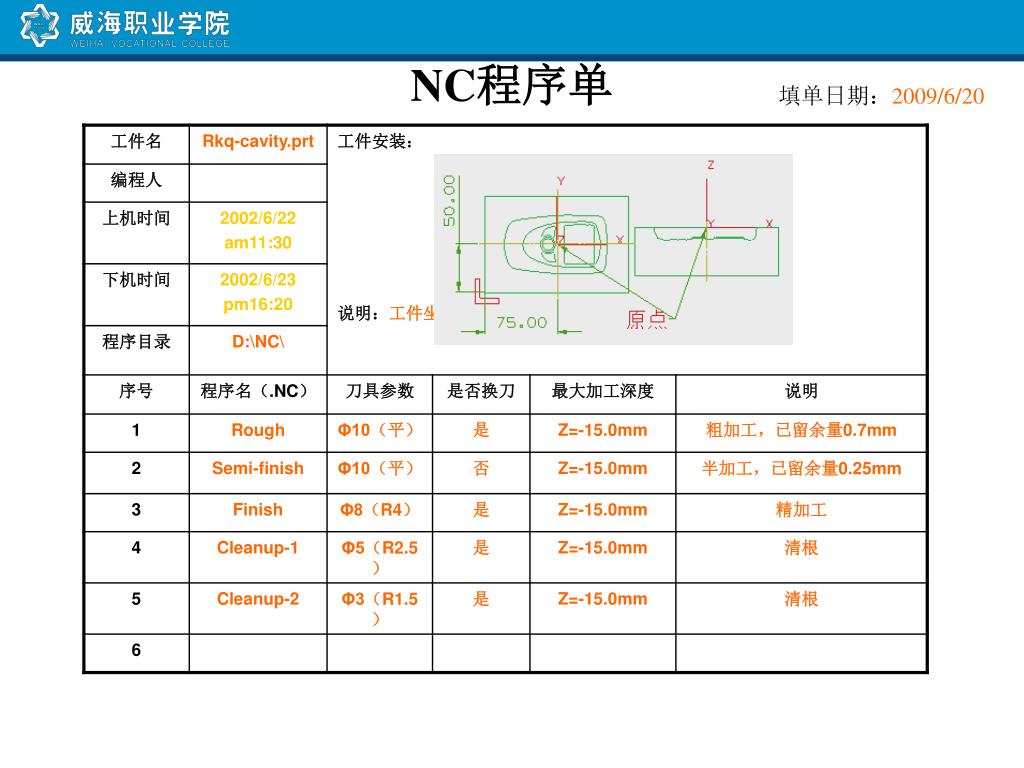

  8. NC程序单 填单日期：2009/6/20

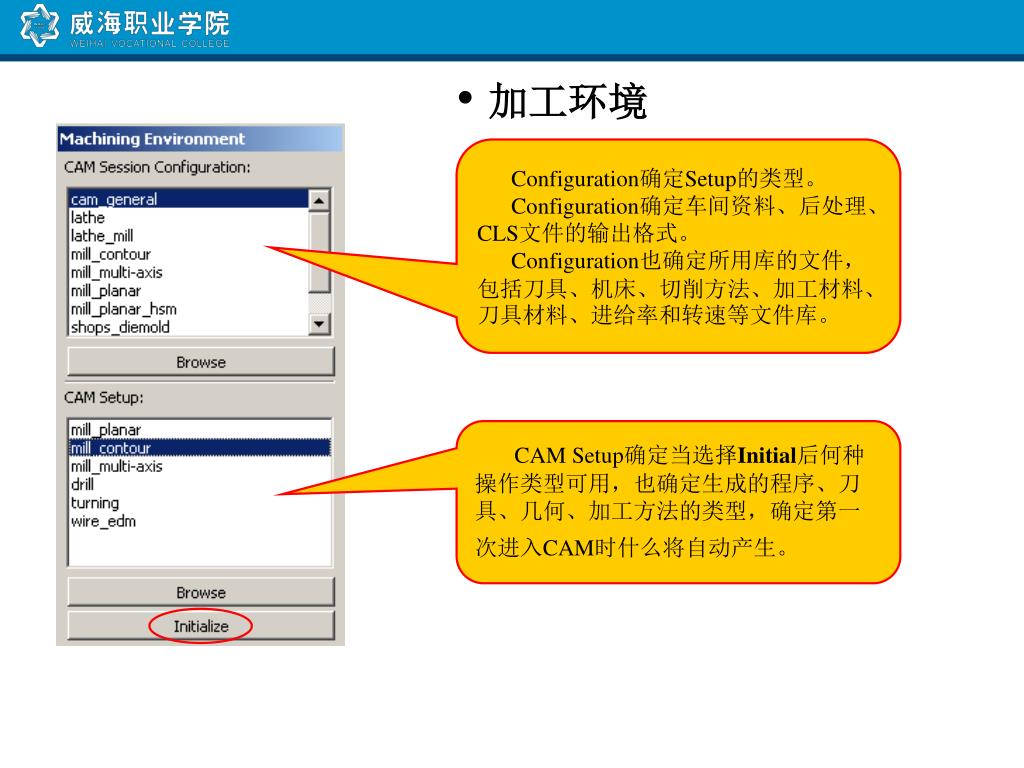

  9. 加工环境 Configuration确定Setup的类型。 Configuration确定车间资料、后处理、CLS文件的输出格式。 Configuration也确定所用库的文件，包括刀具、机床、切削方法、加工材料、刀具材料、进给率和转速等文件库。 CAM Setup确定当选择Initial后何种操作类型可用，也确定生成的程序、刀具、几何、加工方法的类型，确定第一次进入CAM时什么将自动产生。

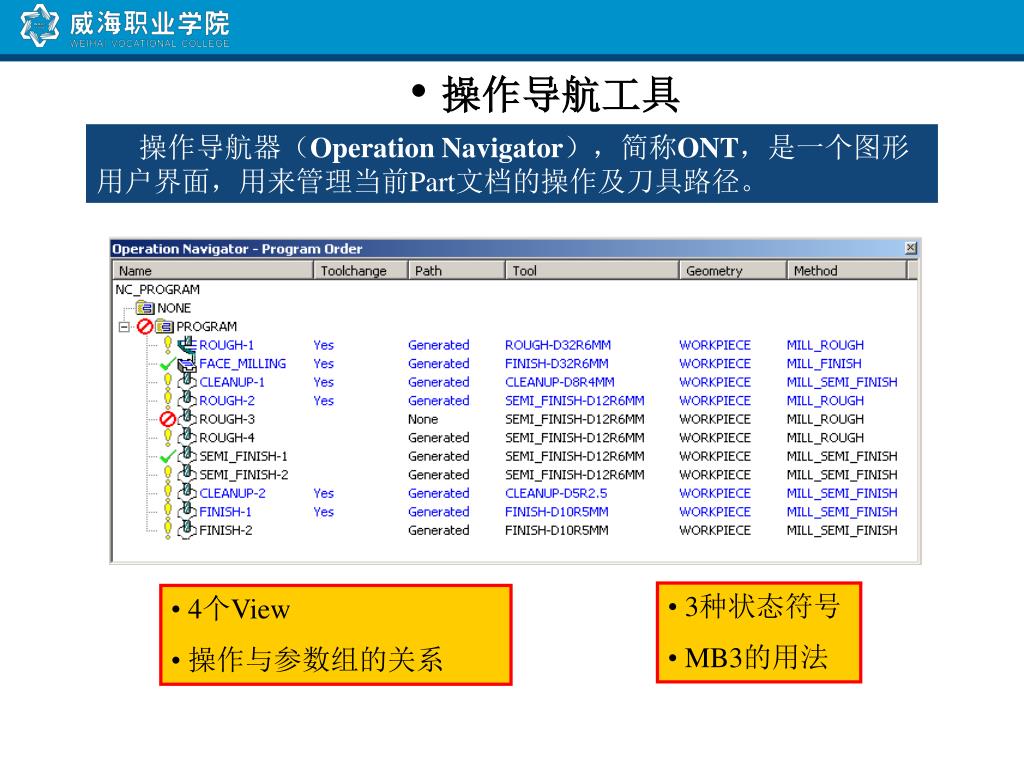

  10. 操作导航工具 操作导航器（Operation Navigator），简称ONT，是一个图形用户界面，用来管理当前Part文档的操作及刀具路径。 • 3种状态符号 • MB3的用法 • 4个View • 操作与参数组的关系

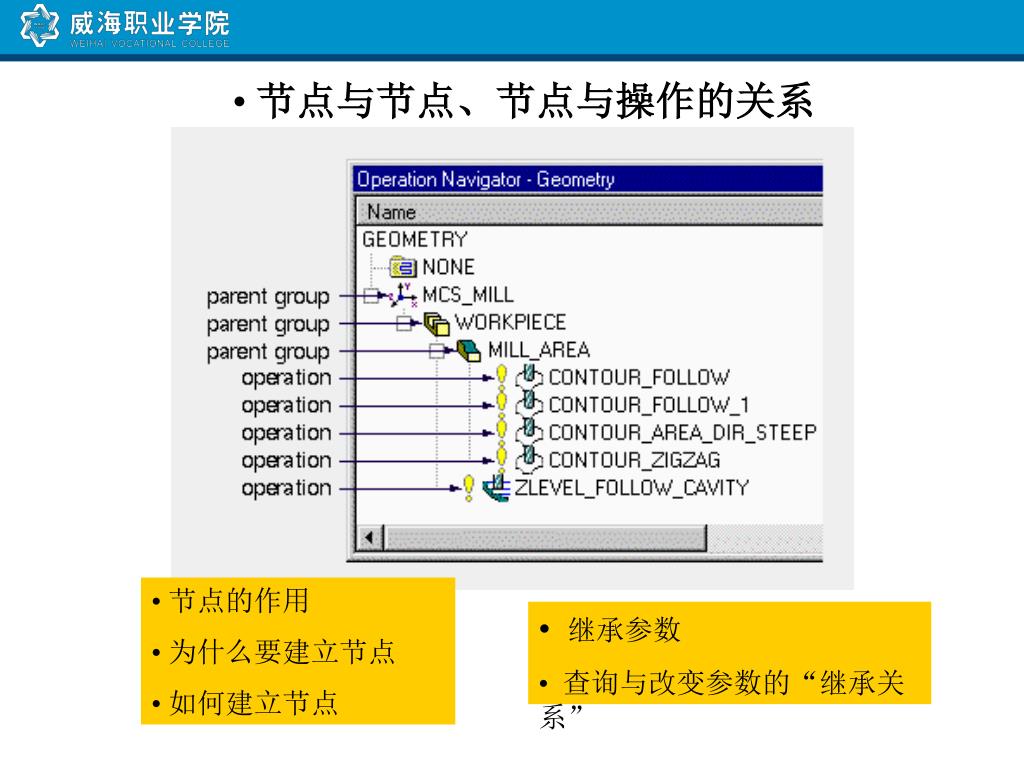

  11. 节点与节点、节点与操作的关系 • 节点的作用 • 为什么要建立节点 • 如何建立节点 • 继承参数 • 查询与改变参数的“继承关系”

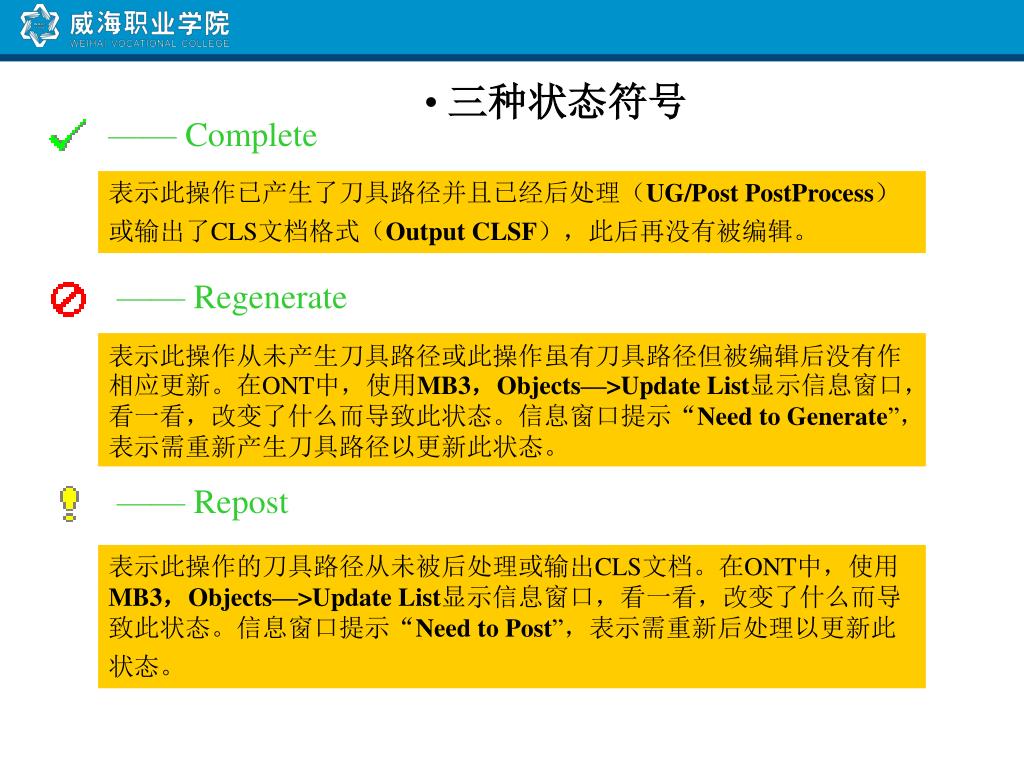

  12. 三种状态符号 —— Complete 表示此操作已产生了刀具路径并且已经后处理（UG/Post PostProcess）或输出了CLS文档格式（Output CLSF），此后再没有被编辑。 —— Regenerate 表示此操作从未产生刀具路径或此操作虽有刀具路径但被编辑后没有作相应更新。在ONT中，使用MB3，Objects—>Update List显示信息窗口，看一看，改变了什么而导致此状态。信息窗口提示“Need to Generate”，表示需重新产生刀具路径以更新此状态。 —— Repost 表示此操作的刀具路径从未被后处理或输出CLS文档。在ONT中，使用MB3，Objects—>Update List显示信息窗口，看一看，改变了什么而导致此状态。信息窗口提示“Need to Post”，表示需重新后处理以更新此状态。

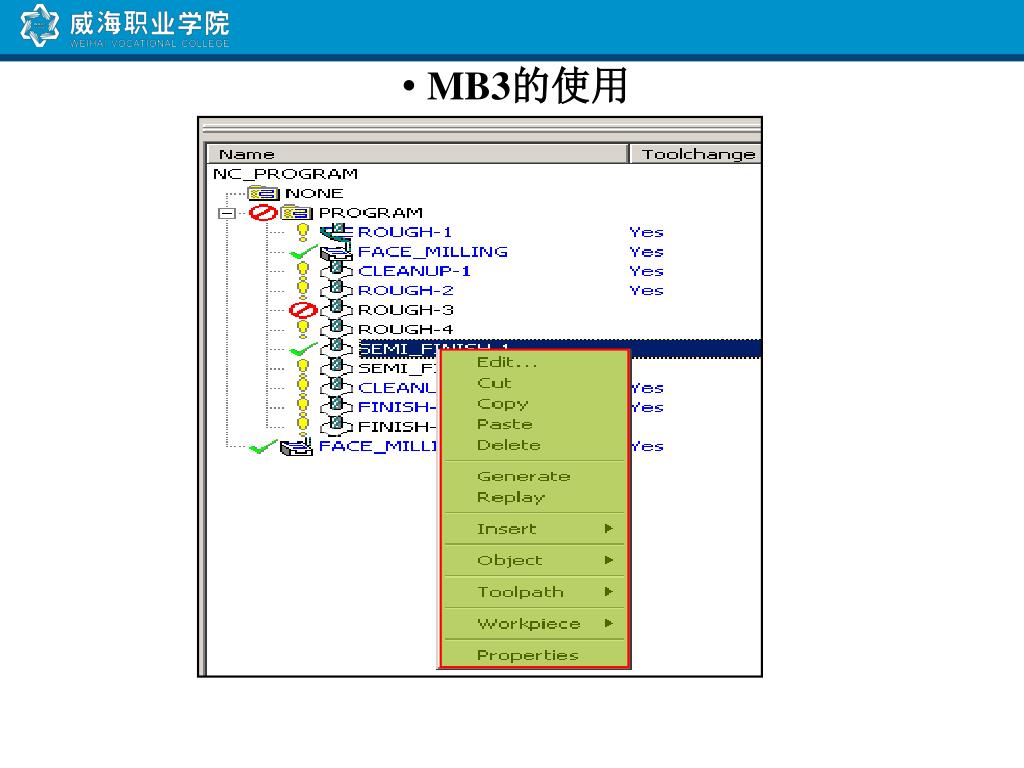

  13. MB3的使用

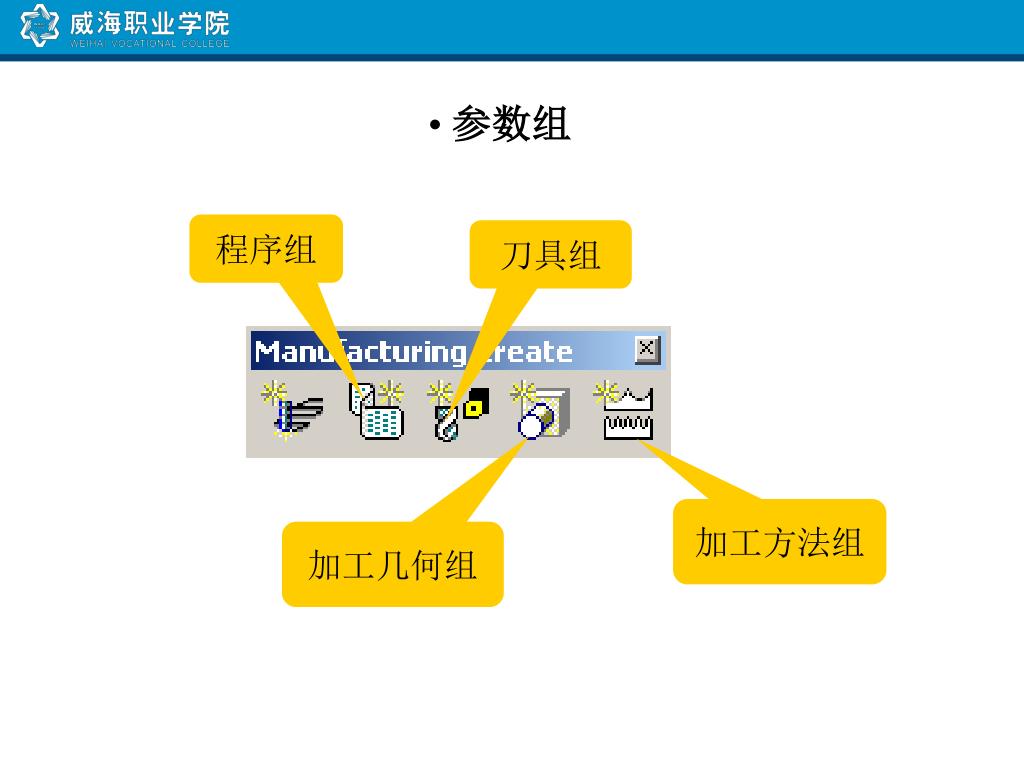

  14. 程序组 刀具组 加工方法组 加工几何组 • 参数组

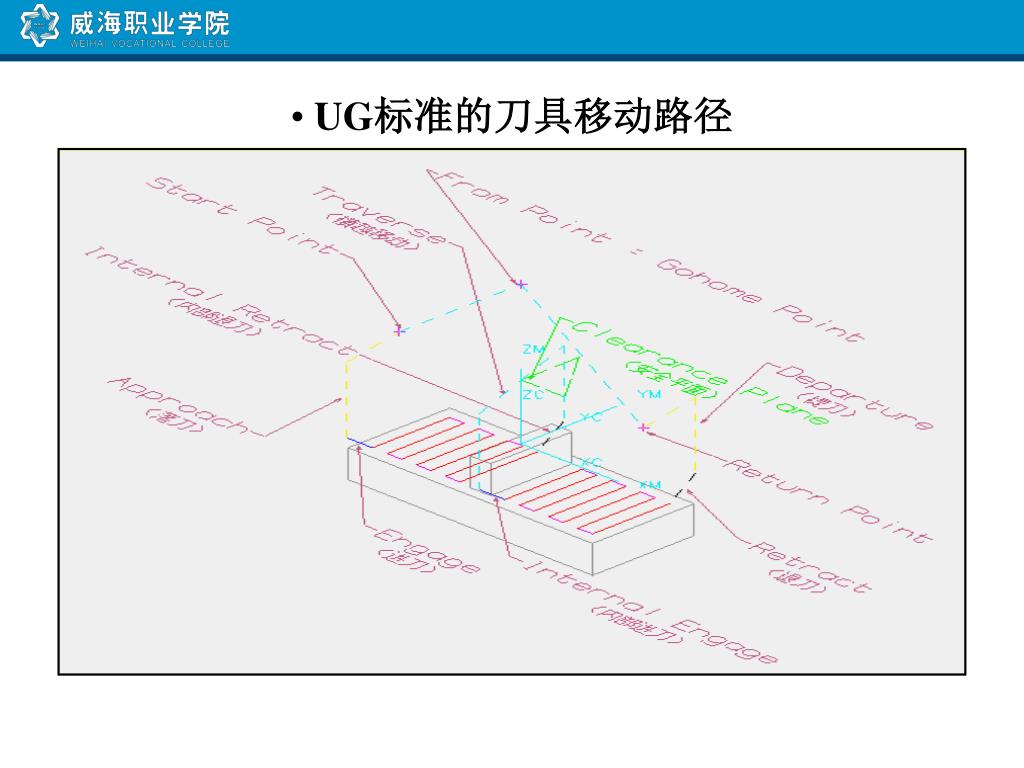

  15. UG标准的刀具移动路径

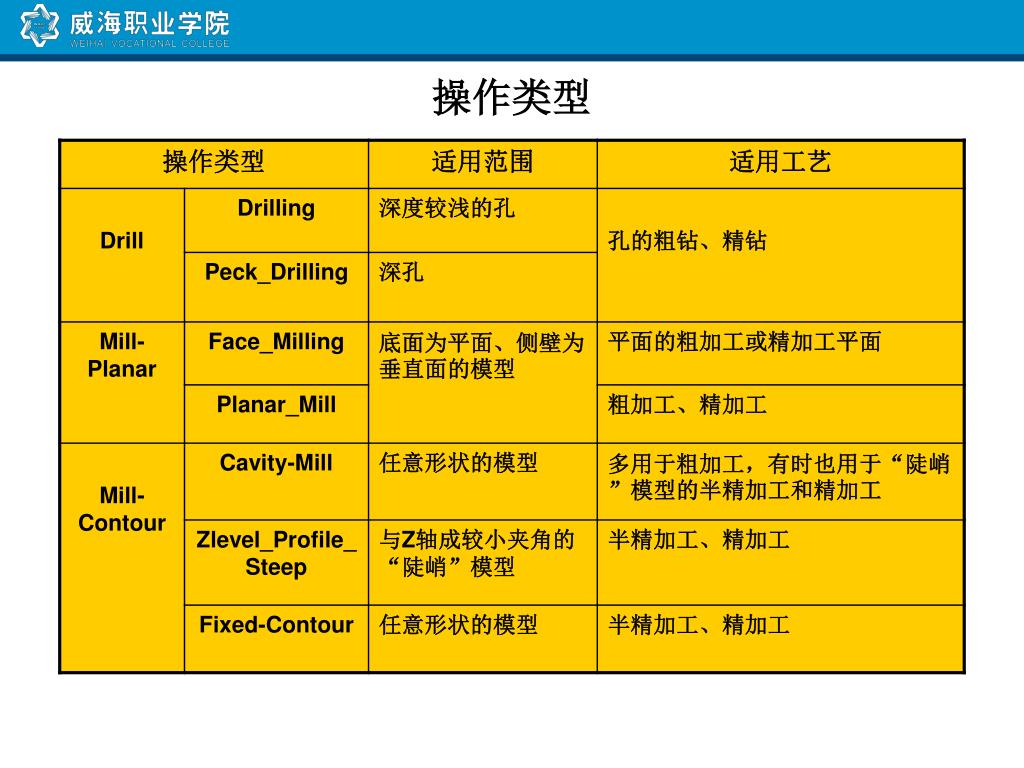

  16. 操作类型

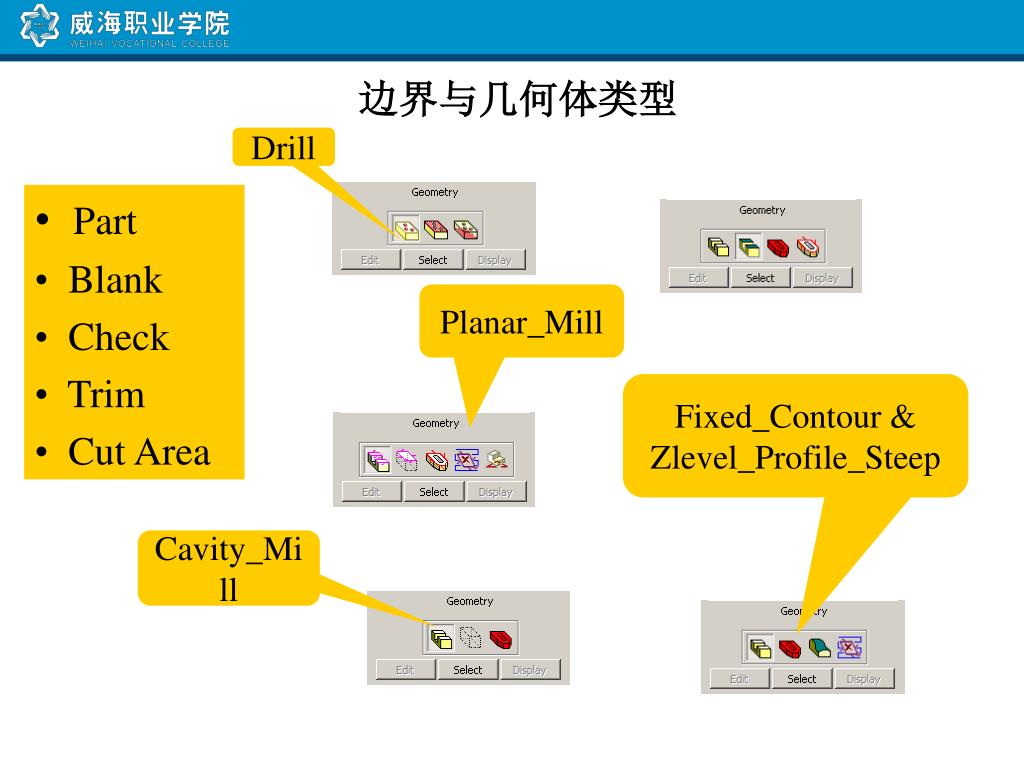

  17. 边界与几何体类型 Drill • Part • Blank • Check • Trim • Cut Area Planar_Mill Fixed_Contour & Zlevel_Profile_Steep Cavity_Mill

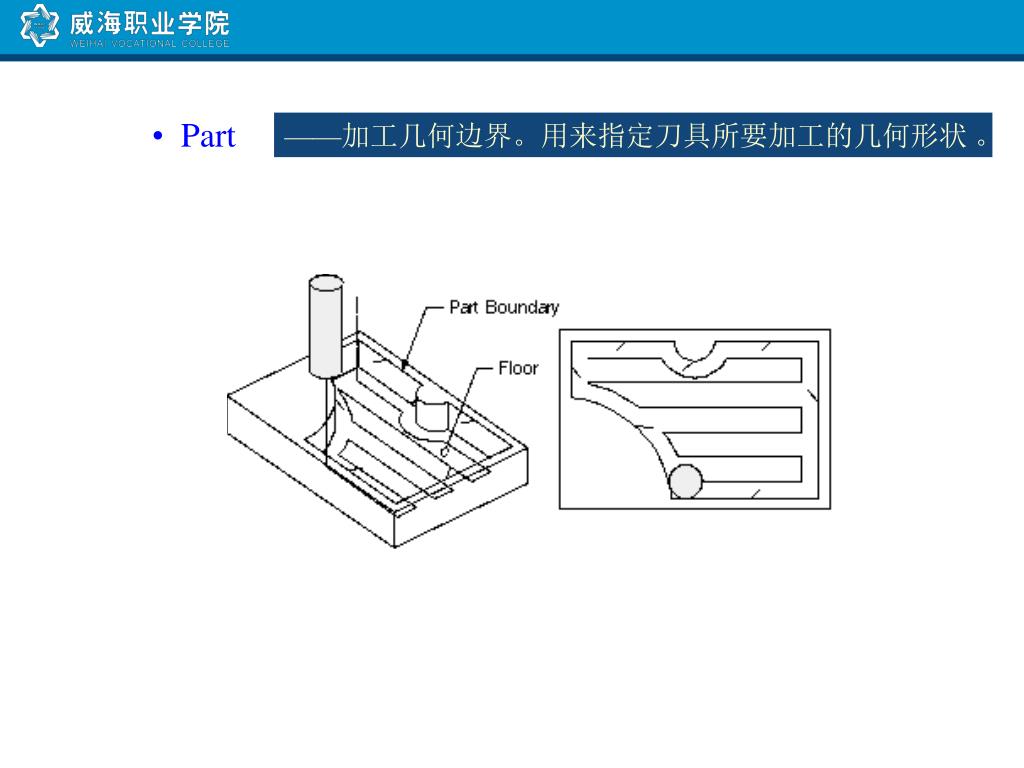

  18. Part ——加工几何边界。用来指定刀具所要加工的几何形状 。

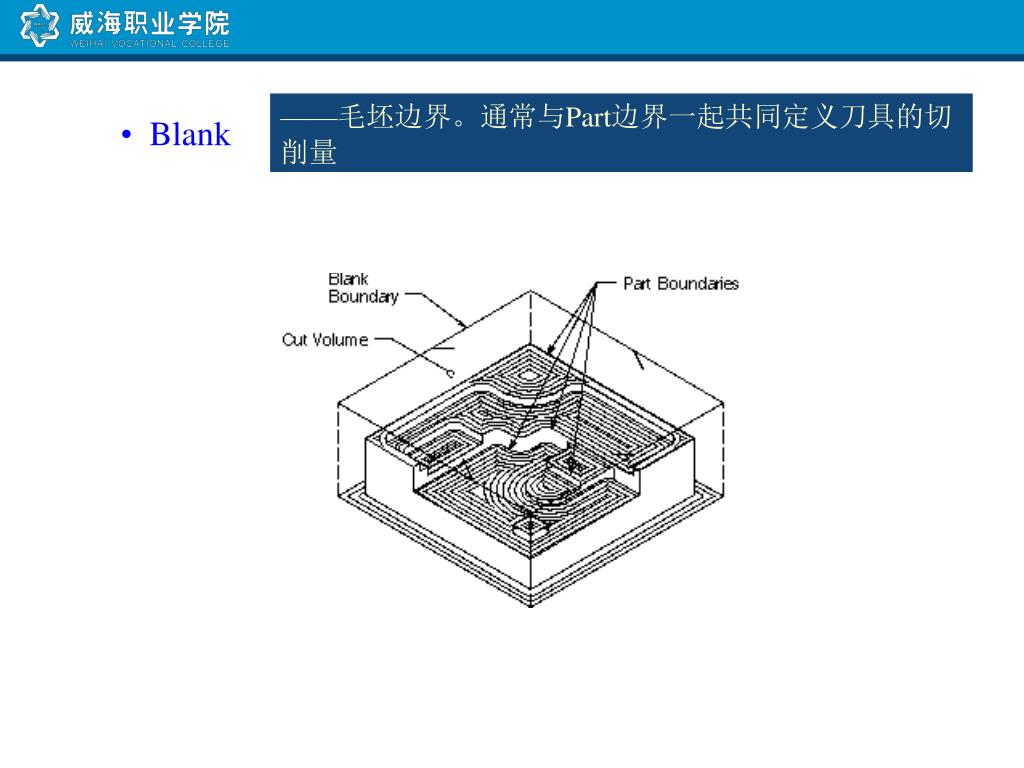

  19. ——毛坯边界。通常与Part边界一起共同定义刀具的切削量——毛坯边界。通常与Part边界一起共同定义刀具的切削量 • Blank

  20. ——检查边界。用来指定要保护的几何形状以防止刀具进入切削。——检查边界。用来指定要保护的几何形状以防止刀具进入切削。 • Check

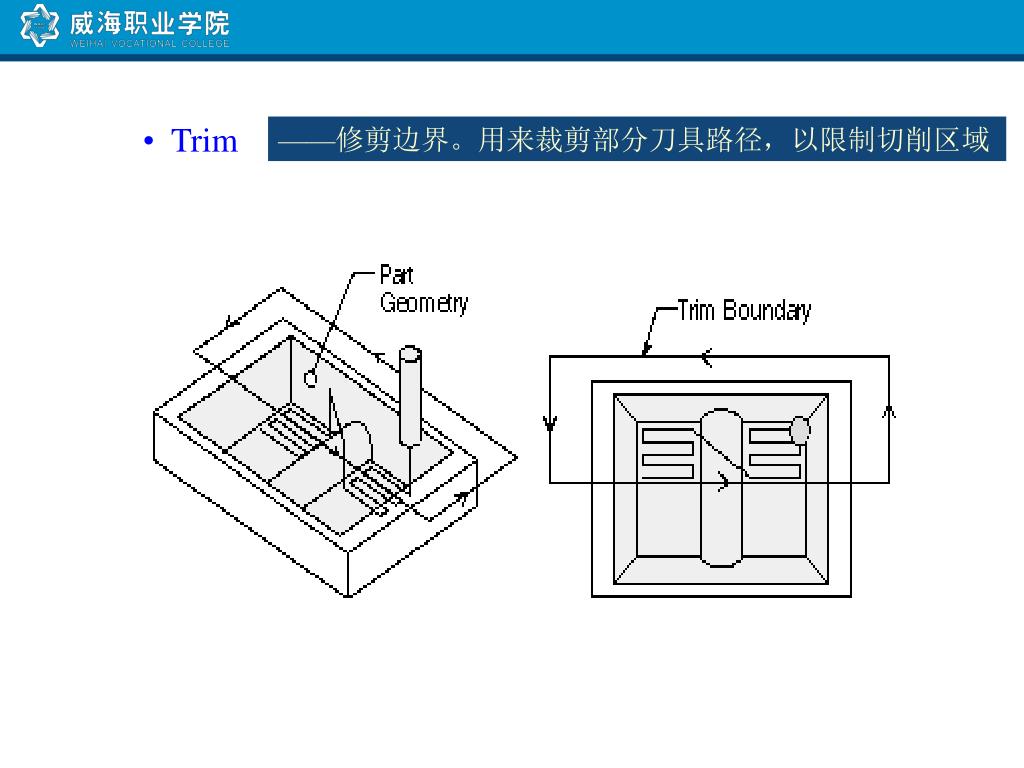

  21. Trim ——修剪边界。用来裁剪部分刀具路径，以限制切削区域

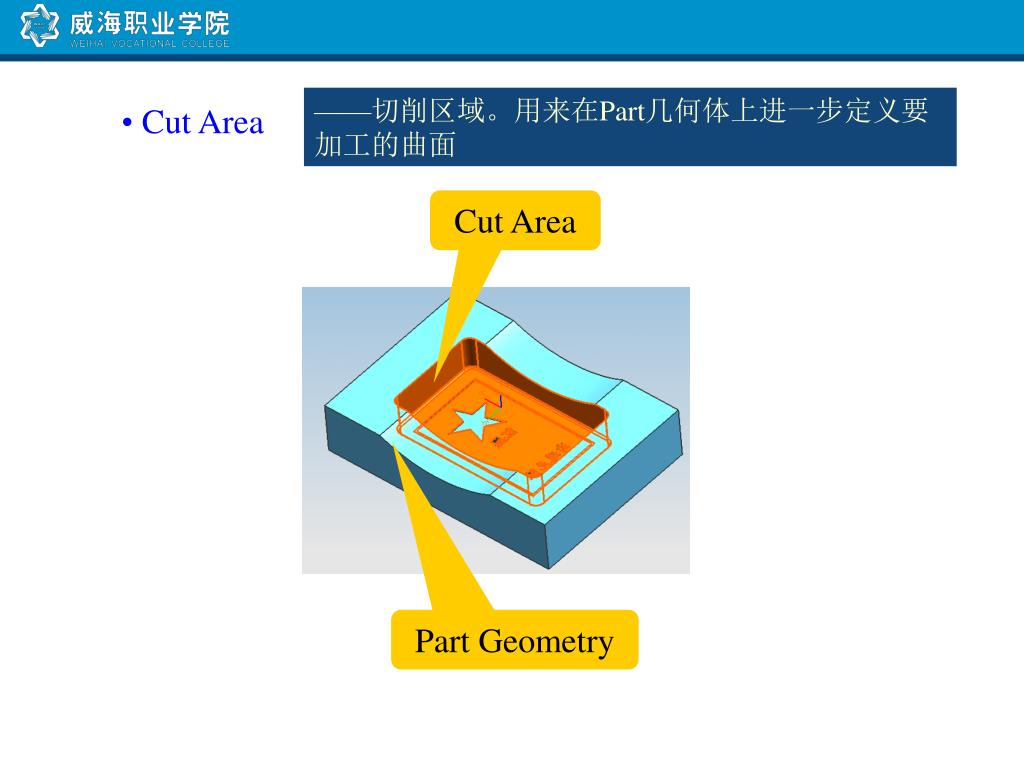

  22. Cut Area Part Geometry ——切削区域。用来在Part几何体上进一步定义要加工的曲面 • Cut Area

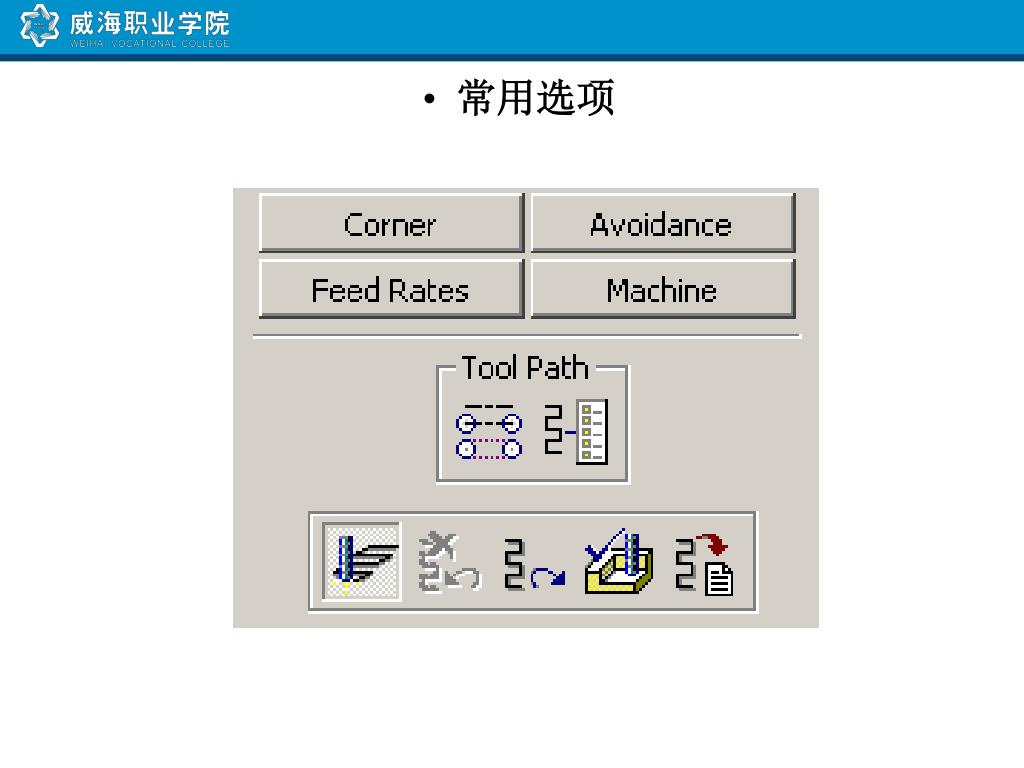

  23. 常用选项

  24. 名片盒盖凹模数控加工编程

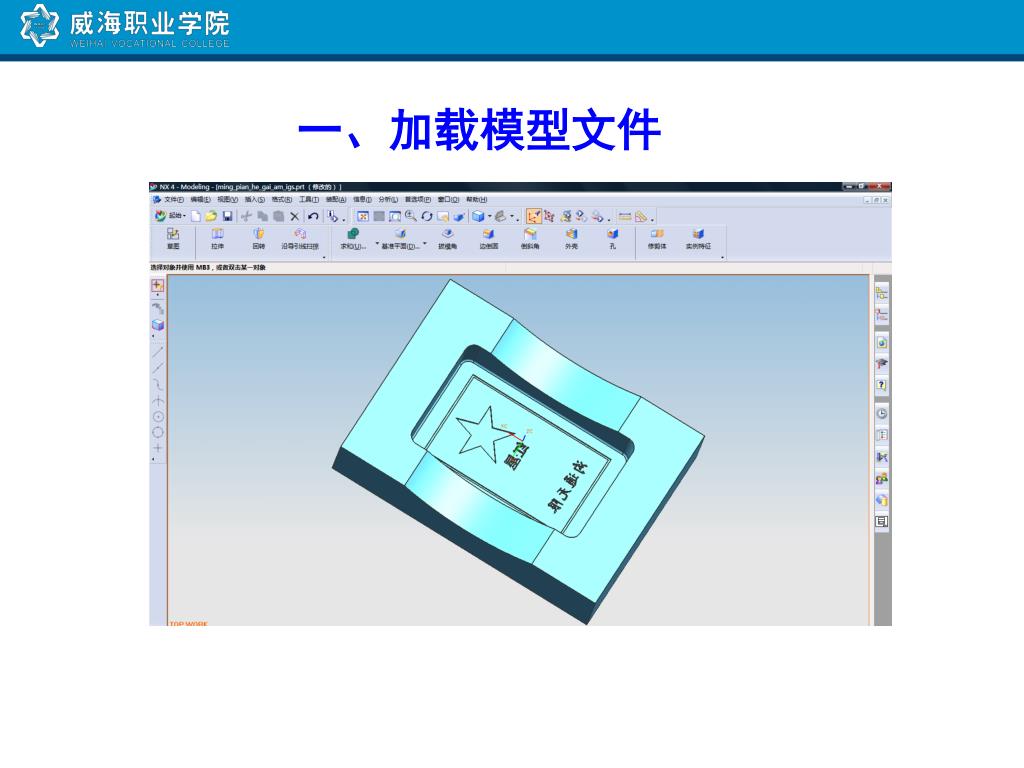

  25. 一、加载模型文件

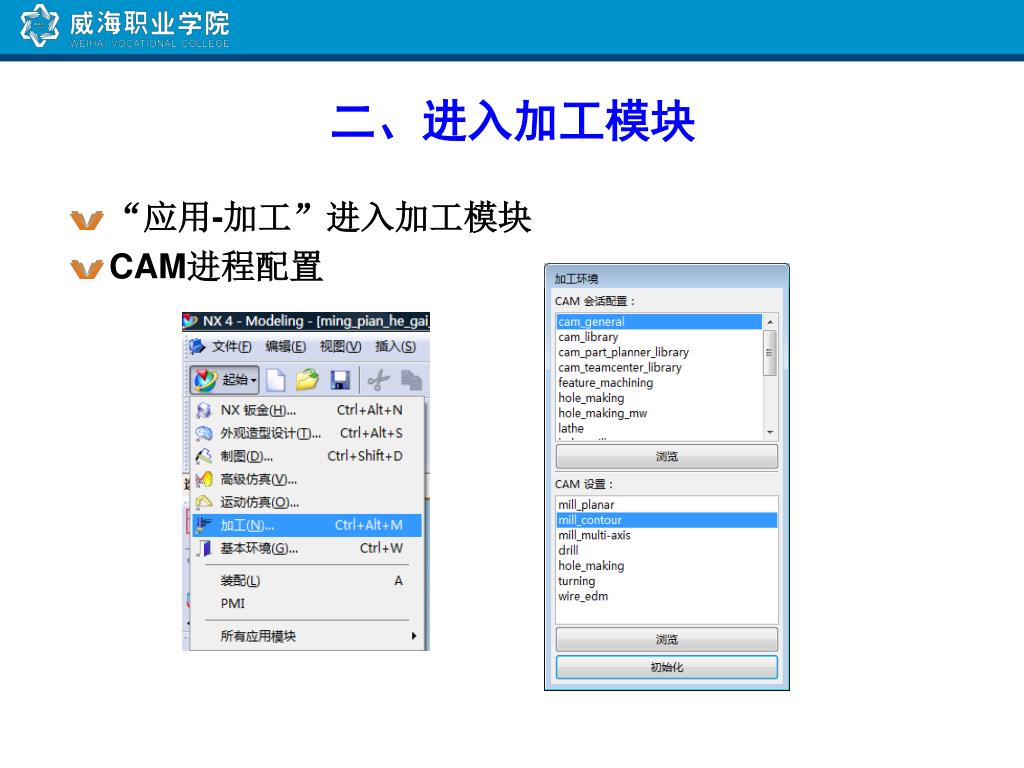

  26. 二、进入加工模块 • “应用-加工”进入加工模块 • CAM进程配置

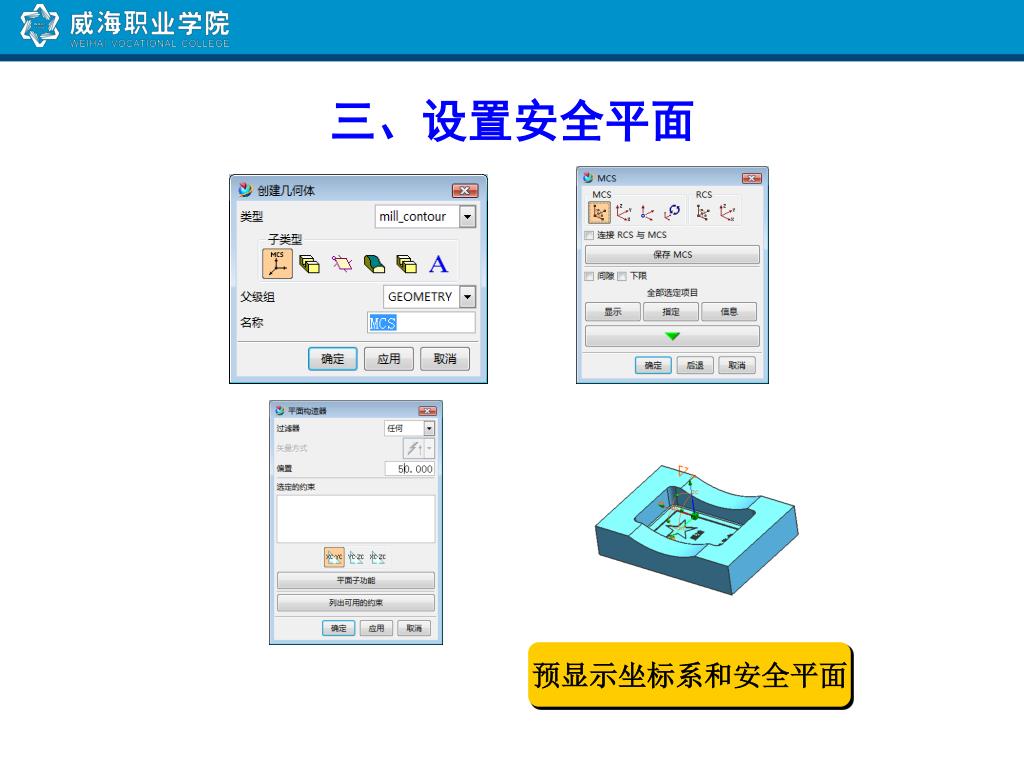

  27. 三、设置安全平面 预显示坐标系和安全平面

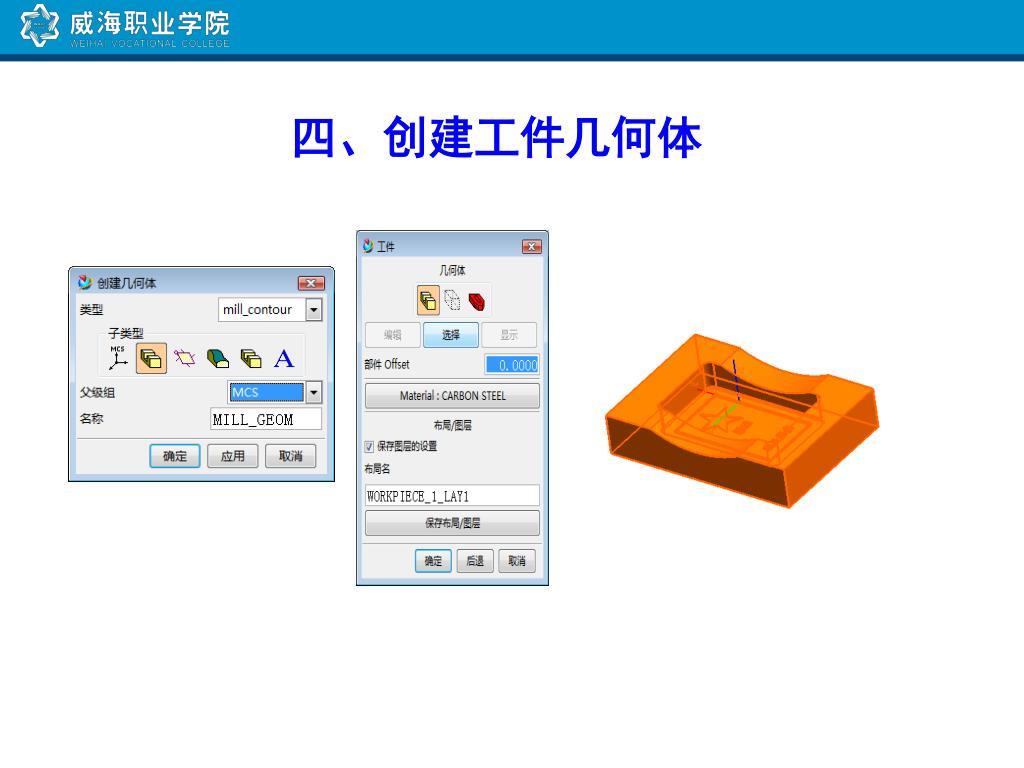

  28. 四、创建工件几何体

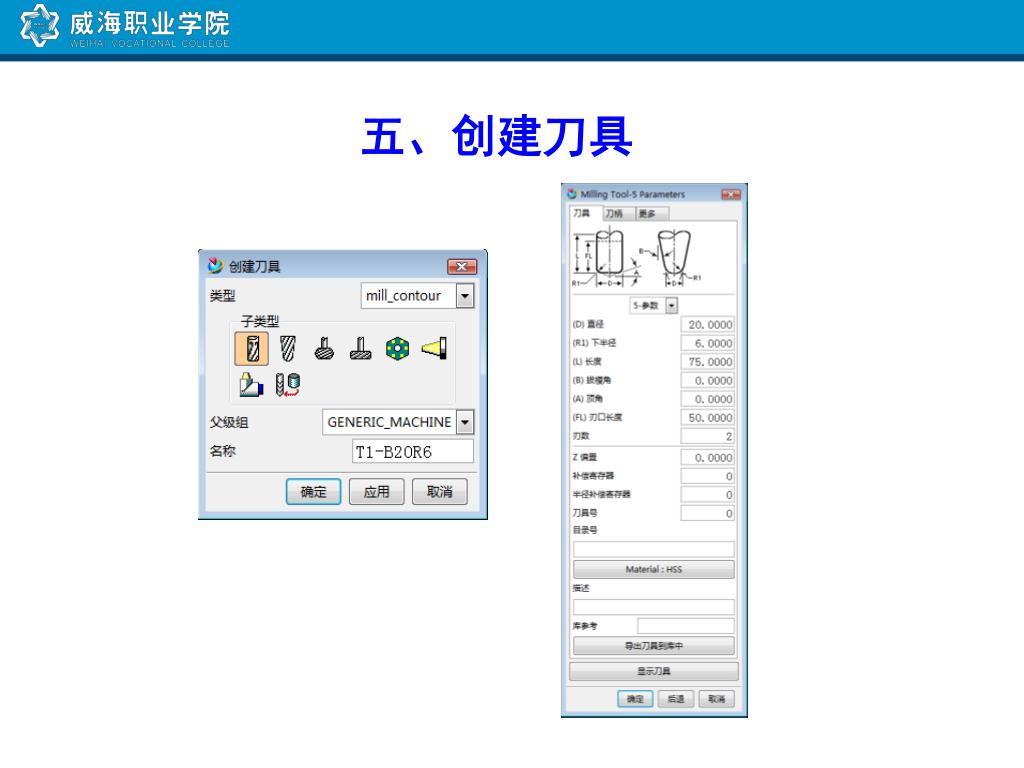

  29. 五、创建刀具

  30. 粗加工用T1、T2 精加工用T3、T4、T5

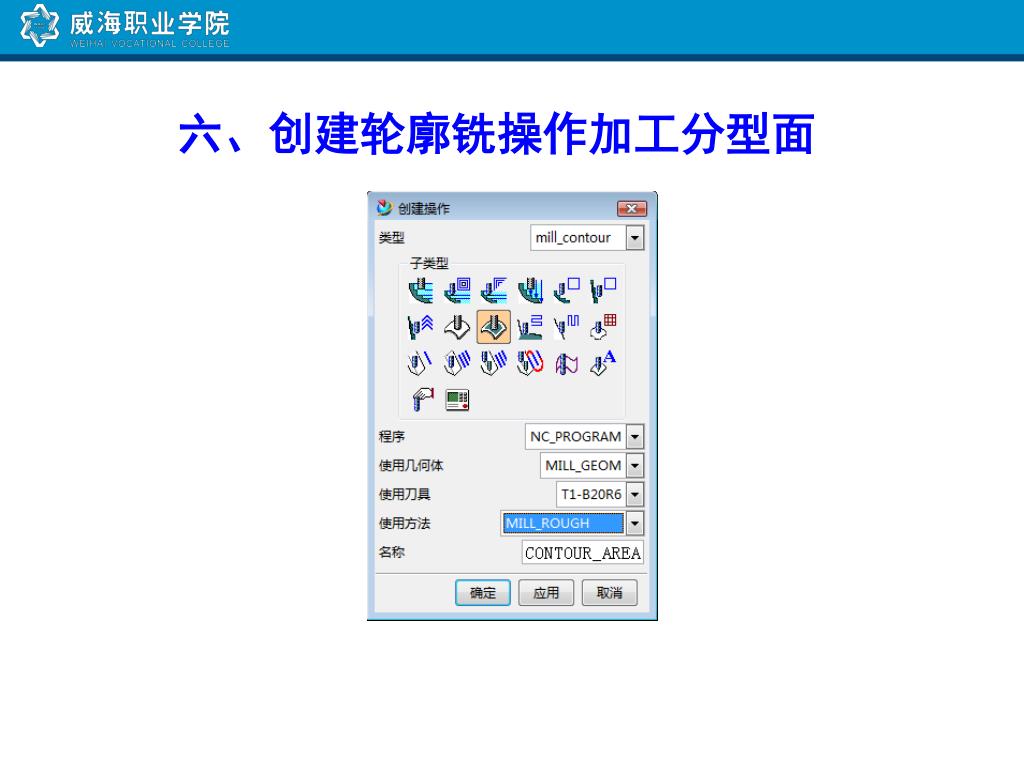

  31. 六、创建轮廓铣操作加工分型面

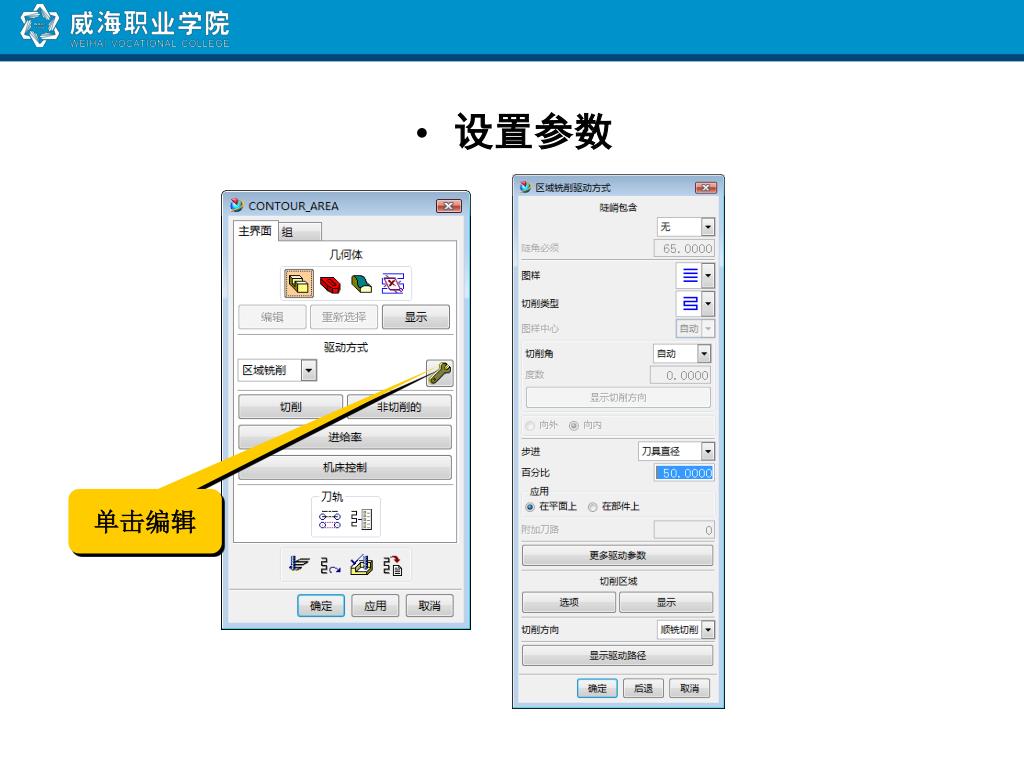

  32. 设置参数 单击编辑

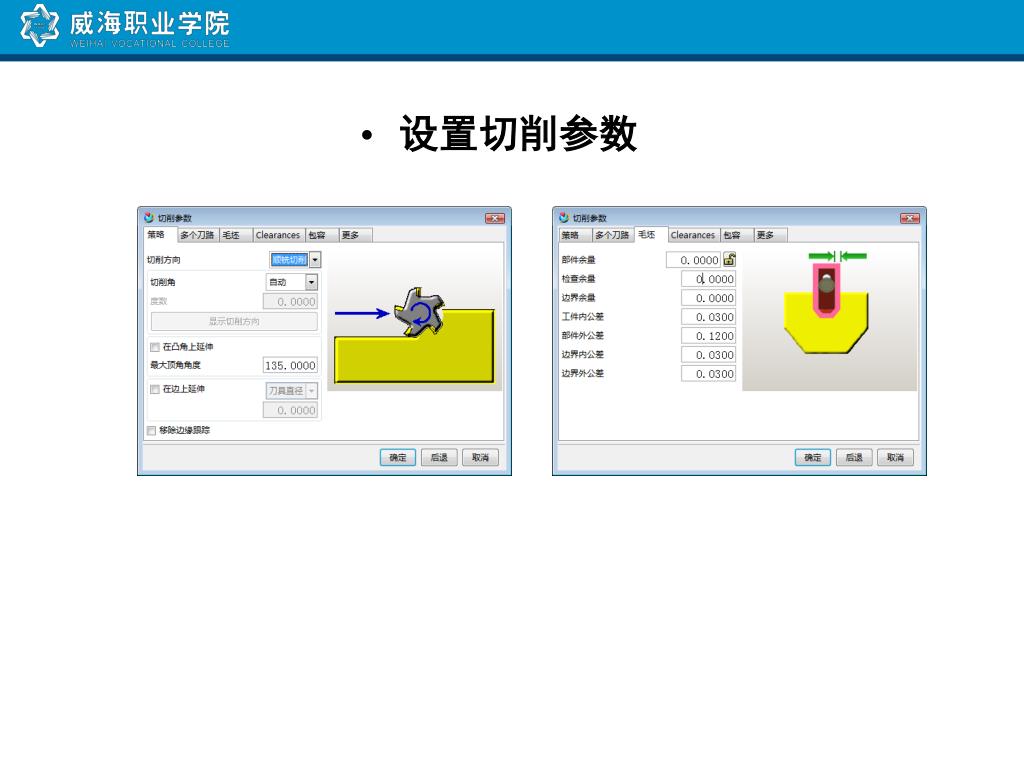

  33. 设置切削参数

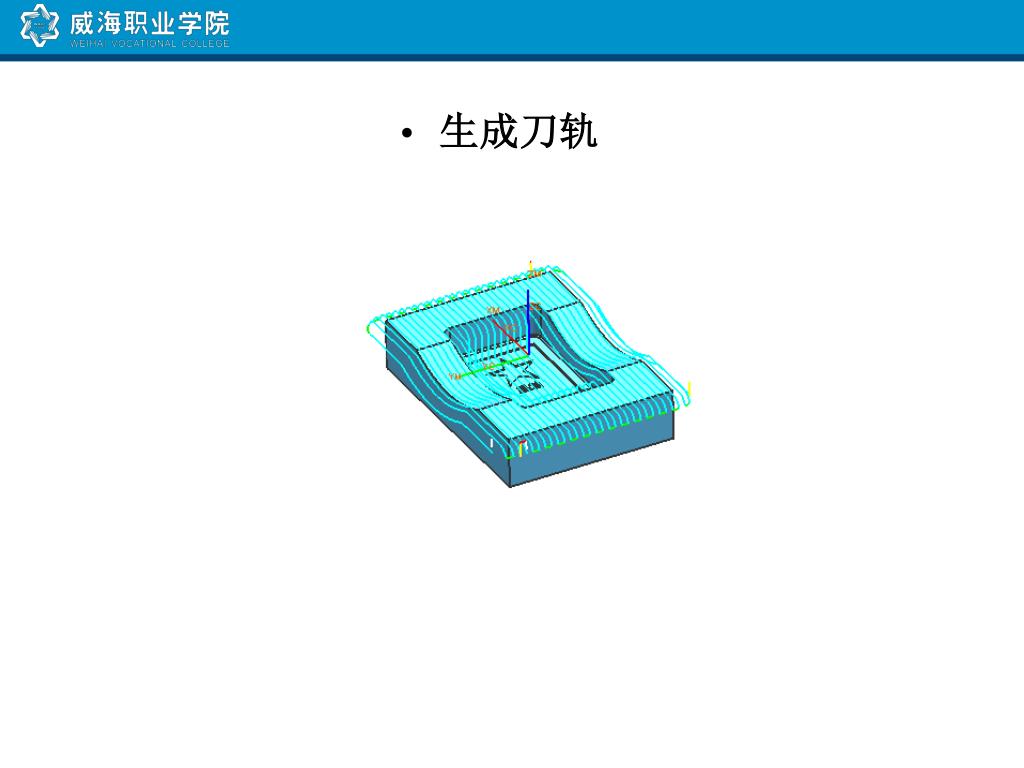

  34. 生成刀轨

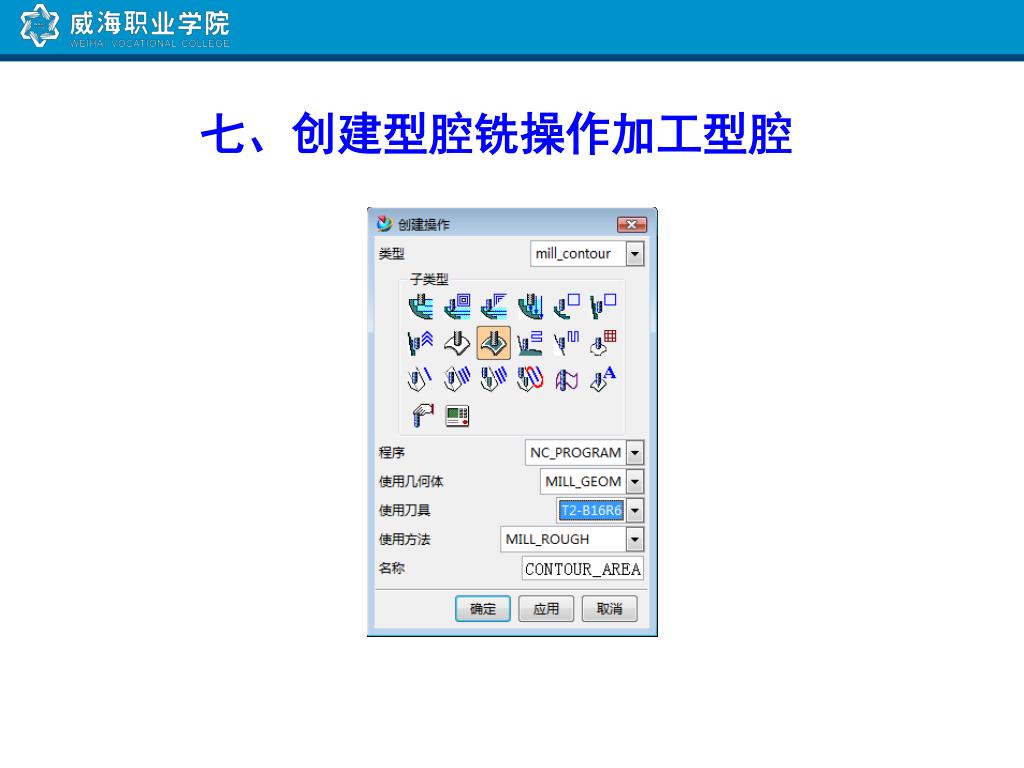

  35. 七、创建型腔铣操作加工型腔

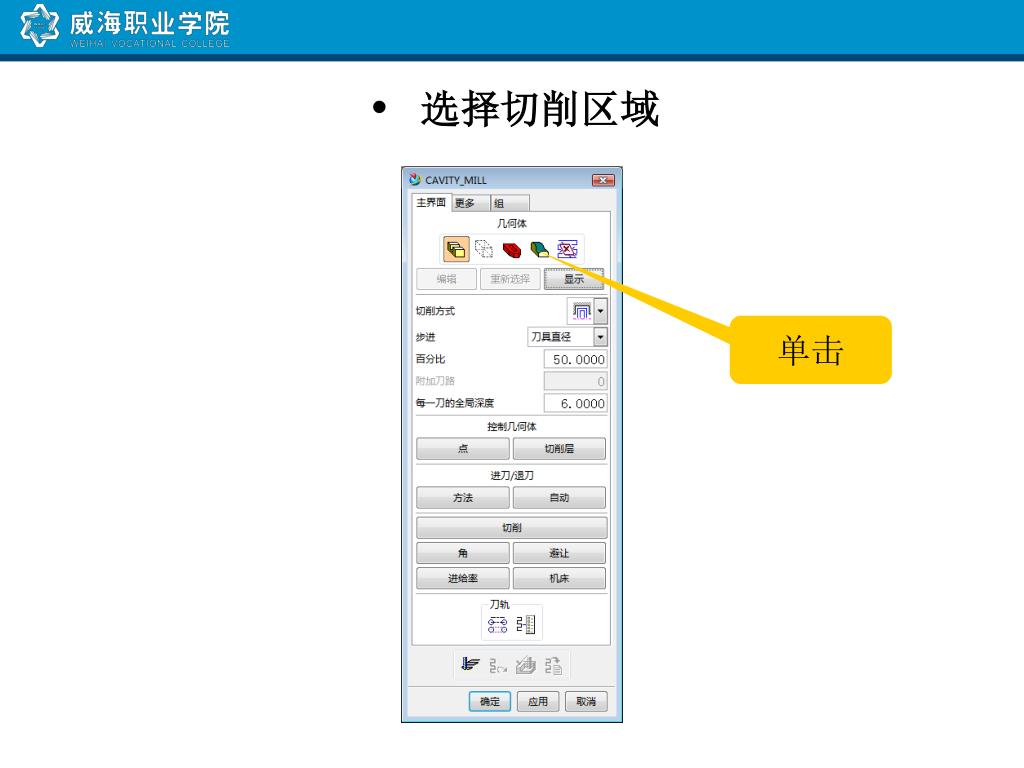

  36. 选择切削区域 单击

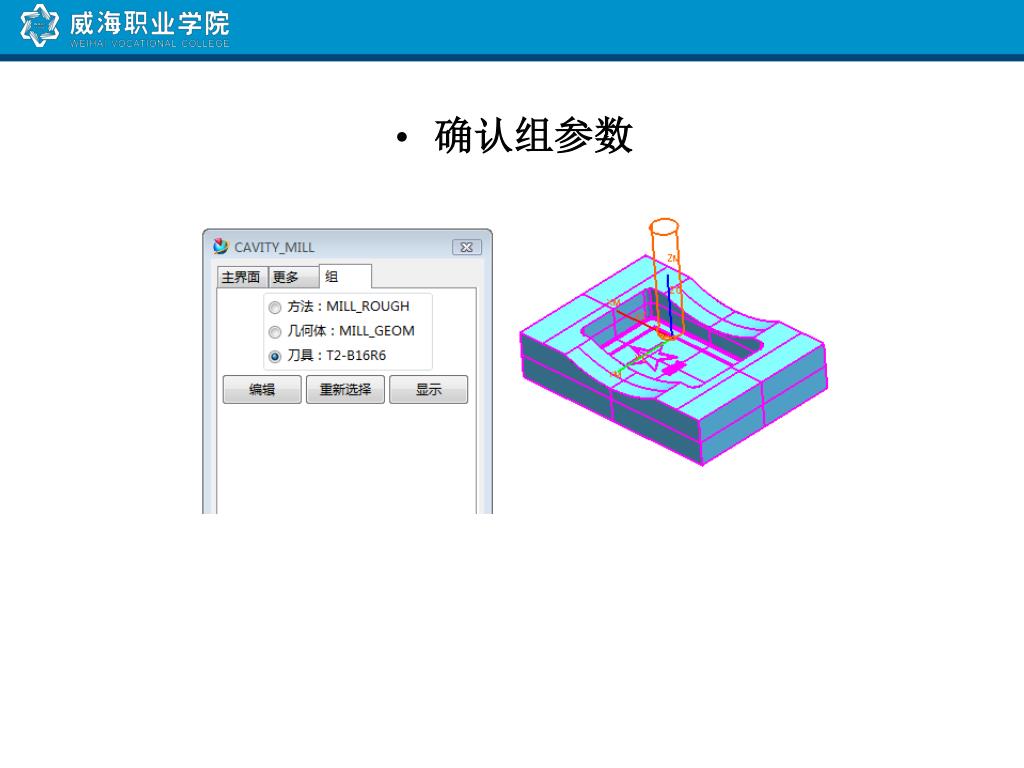

  37. 确认组参数

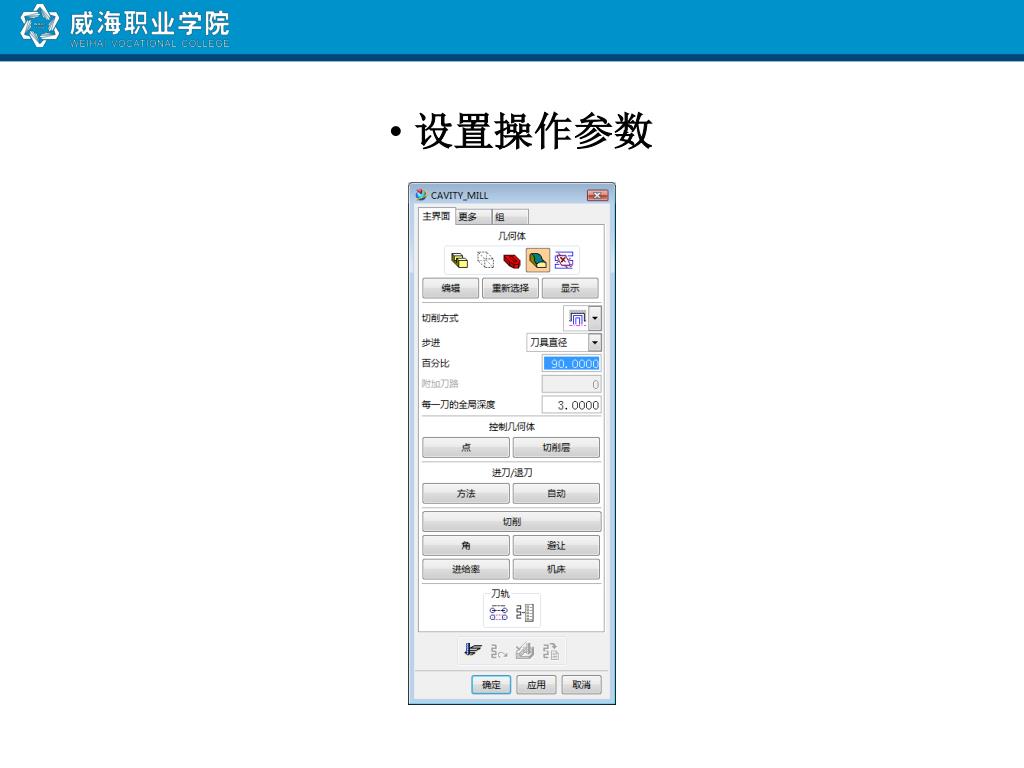

  38. 设置操作参数

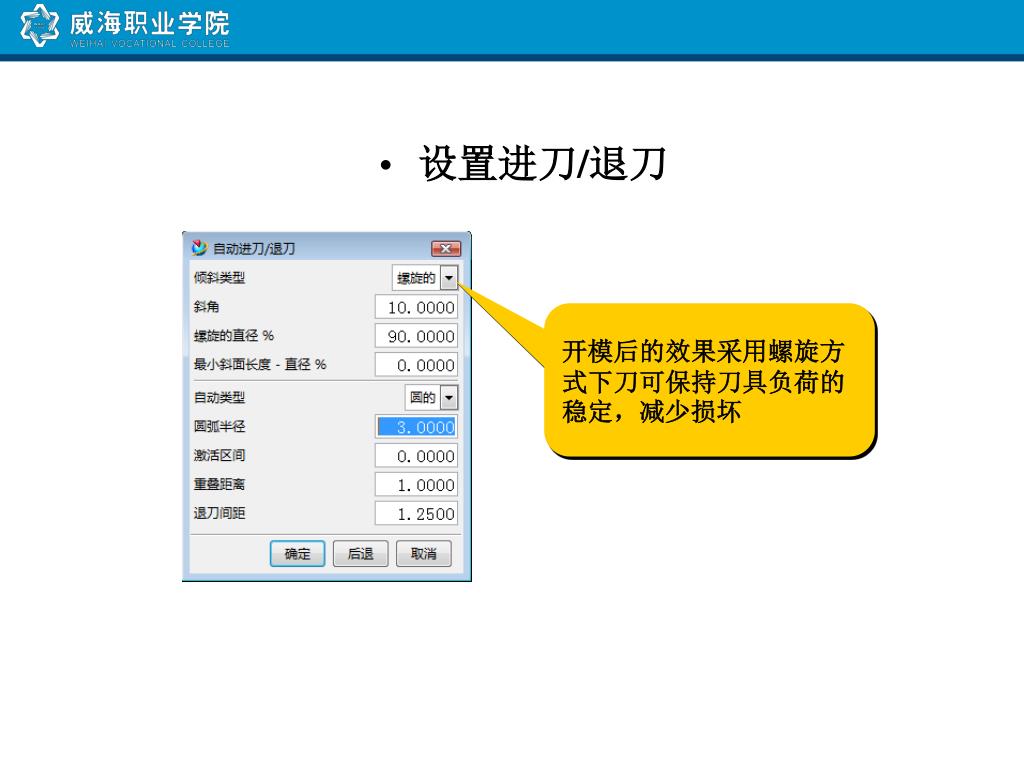

  39. 设置进刀/退刀 开模后的效果采用螺旋方式下刀可保持刀具负荷的稳定，减少损坏

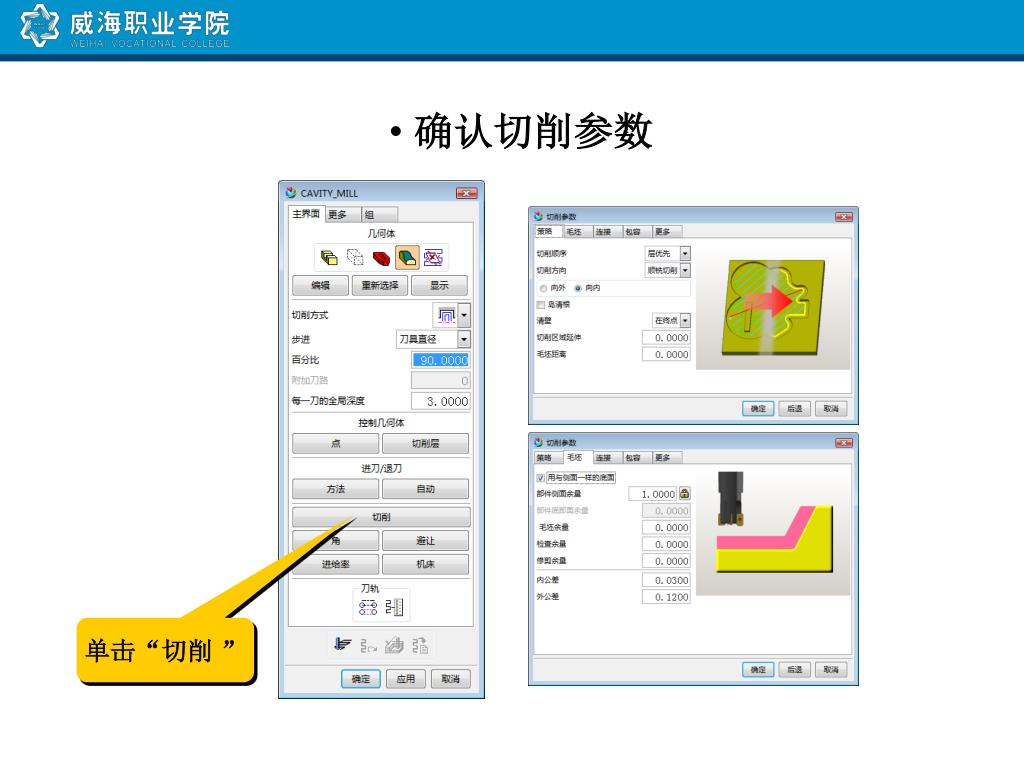

  40. 确认切削参数 单击“切削 ”

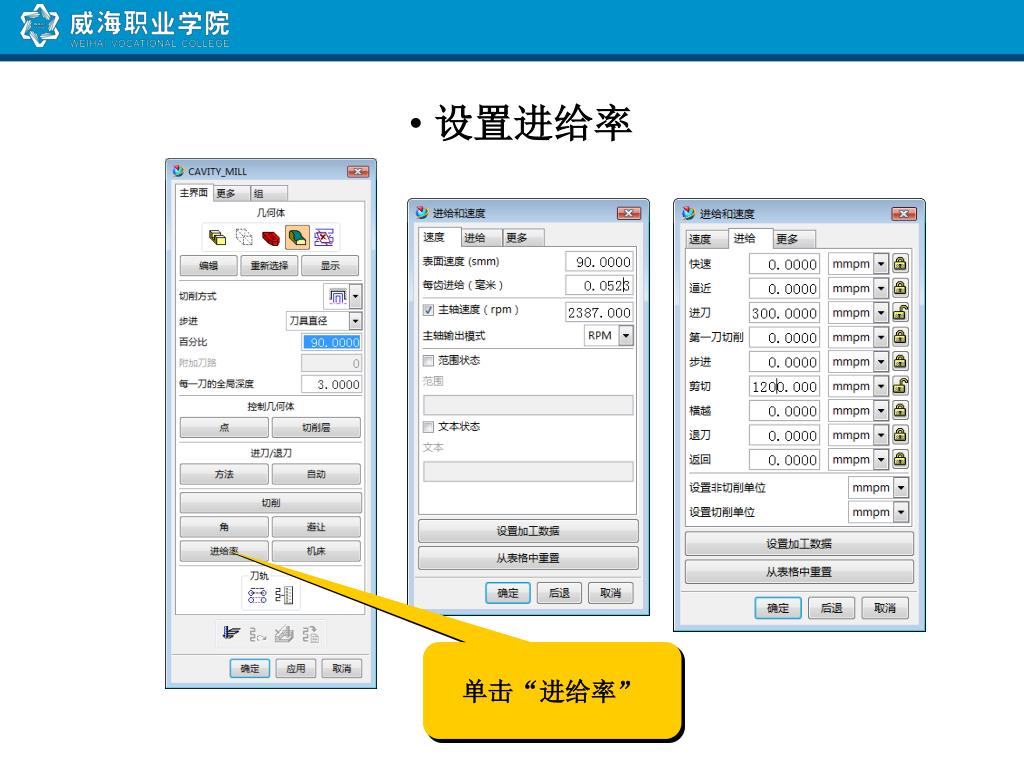

  41. 设置进给率 单击“进给率” 单击“进给率”

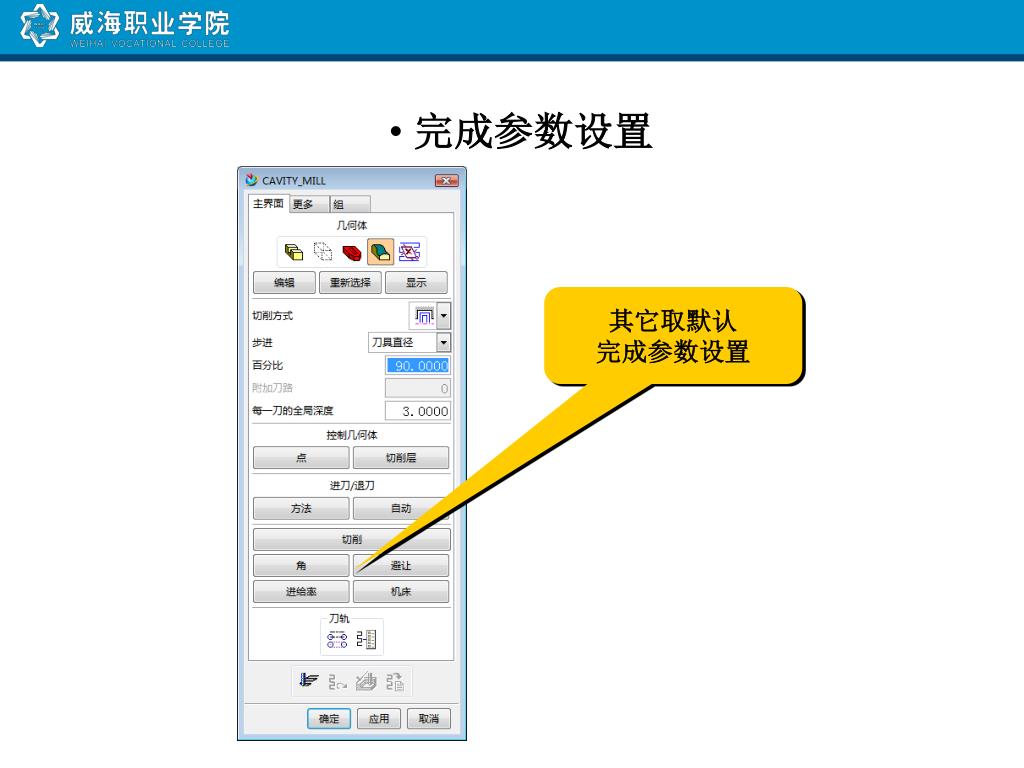

  42. 完成参数设置 其它取默认 完成参数设置

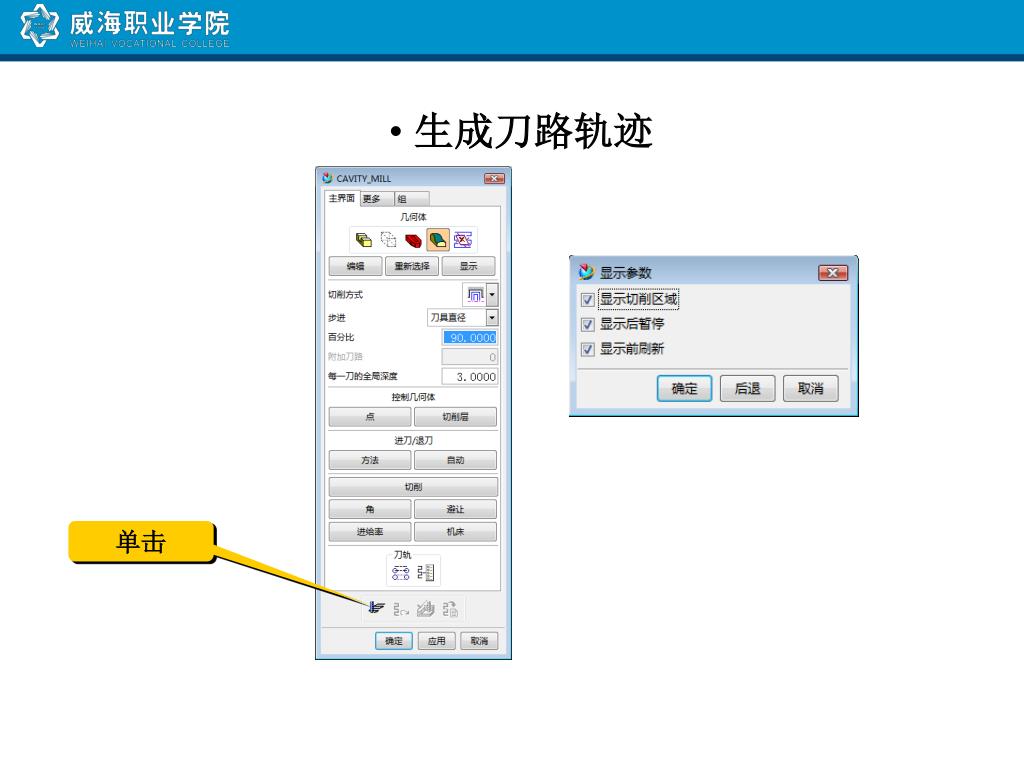

  43. 生成刀路轨迹 单击

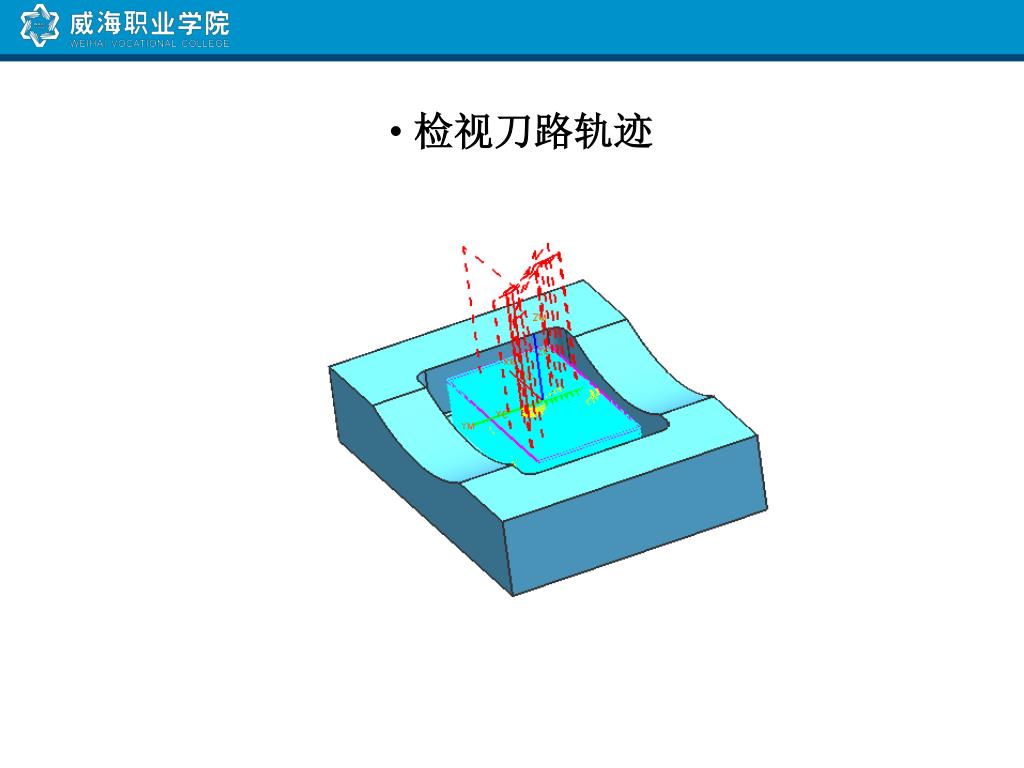

  44. 检视刀路轨迹

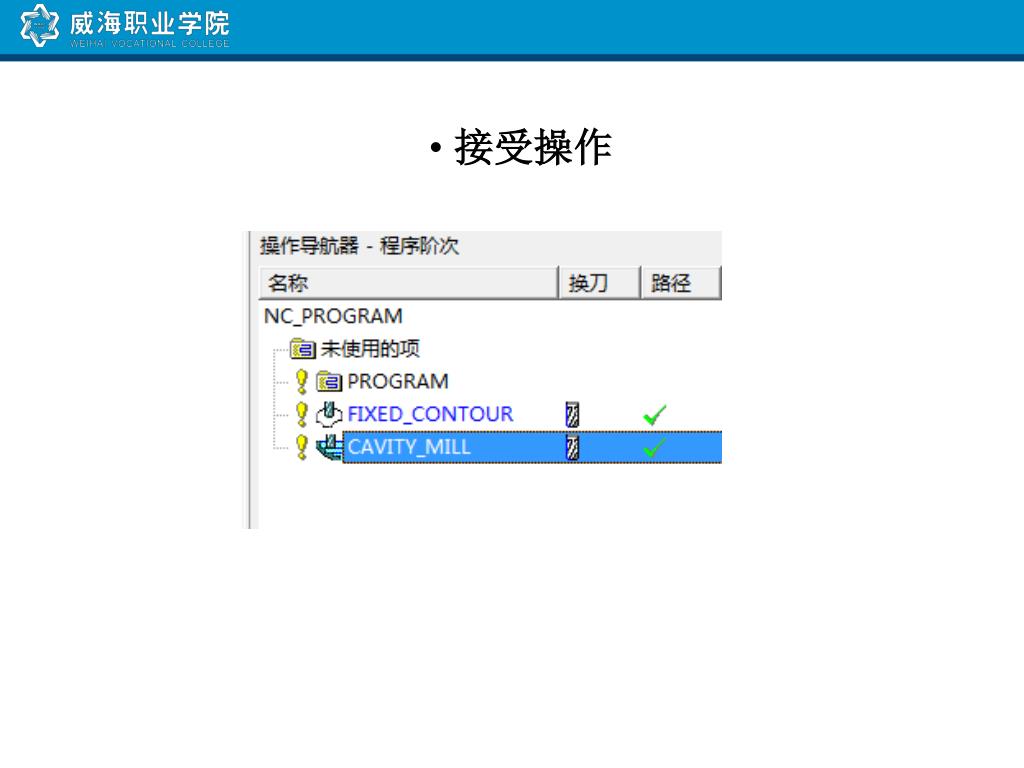

  45. 接受操作
