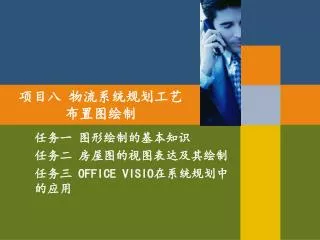

  1. 项目八 物流系统规划工艺布置图绘制 任务一 图形绘制的基本知识 任务二 房屋图的视图表达及其绘制 任务三 OFFICE VISIO在系统规划中的应用

  2. 项目目标

  3. 物流系统图形 • （一）组织结构图

  4. （二）业务流程图

  5. （三）平面布置图

  6. 生产车间平面布置图

  7. 广州市烟草公司配送中心

  8. 任务一 图形绘制的基本知识

  9. 任务分析 • 在图形绘制时，要先查阅图形是否有专业标准。 • 有专业标准的严格按照标准执行，切不可随心所欲自创；没有标准的图形要遵循一定的原则予以绘制，这些原则可以是墨守成规的，也可以是美观的要求。

  10. 现行的标准主要有： • 由国家指定专门机关负责组织制定的全国规范内执行的标准，称为国家标准，简称国标，代号为“GB”； • 使用范围较小的部颁标准和地区标准； • 国际标准化组织制定的世界范围内使用的国际标准，代号为“ISO”。

  11. 一、制图基本规定 • 1、基本幅面

  12. 加长幅面 • 必要时，允许选用由基本幅面的短边成整数倍增加后所得的加长幅面（第二选择和第三选择）。 • A0、A2、A4幅面的加长量应按A0幅面长边的1/8倍数增加，A1、A3幅面的加长量应按A0幅面短边的1/4倍数增加。

  13. 2、图框格式 • 无装订边图纸的图框格式

  14. 有装订边图纸的图框尺寸

  15. 图框尺寸

  16. 3、标题栏 • 标题栏是图纸提供图样信息、图样所表达的产品信息及图样管理信息等内容的栏目。 • 每张图纸上都必须画出标题栏。

  17. （二）比例 • 图中图形与其实物相应要素的线性尺寸之比称为比例。

  18. 比例的意义 思考：在放大和缩小的比例图中如何标注尺寸，应为多少？

  19. 图样上所标注的尺寸，是实物的真实尺寸，与比例无关！图样上所标注的尺寸，是实物的真实尺寸，与比例无关！

  20. （三）字体 • 字体指图中汉子、字母和数字的书写形式。 • 图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

  21. 1、汉字 • 工程图样中国家标准规定汉字写成长仿宋体字，并应采用国务院正式公布推行的《汉字简化方案》中公布的简化字。 • 书写长仿宋体字的要点为：横平竖直、注意起落、结构匀称、填满方格。

  22. 2、字母及数字 • 字母和数字分为A型和B型。在同一图样上，只允许选用一种字型。 • 字母和数字可写成斜体和正体。斜体字字头向右倾斜，与水平基准线成75°。

  23. （四）图线及画法

  24. 图线示例及应用形式

  25. 5、标注 • 严格遵照国家标准有关尺寸注法的规定，做到正确、齐全、清晰、合理。 • 尺寸要素：尺寸界线，尺寸线，尺寸终端，数字。

  26. 基本原则 • 线性尺寸数字水平标注时应标注在尺寸线的上方，垂直标注时应标注在尺寸线的左方。

  27. 计算机绘图的一般方法及步骤 • 1、做好绘图前的准备工作 • 打开绘图软件，选择图纸幅面 • 2、画底稿 • 画图框及标题框 • 画图形的主要轮廓线 • 绘制细节，画出尺寸线、尺寸界线等 • 3、修正 • 校对、擦除和修改 • 4、完成其余内容 • 画符号和箭头，注尺寸，写注解

  28. 实训练习 • 观察所在学校有哪些建筑？现在有一些数据，能根据这些数据将这些建筑物在平面图上标出来吗？ • 数据： • （1）教学楼在校门的正北方向 150米处。 • （2）图书馆在校门的北偏东35度方向 150米处。 • （3）体育馆在校门的西偏北40度方向 200米处。

  29. 实训任务 • （1）小组讨论：怎么完成任务？有什么问题要解决吗？ • （2）小组汇报完成平面图绘制的计划，教师进行梳理。小组合作完成，可以怎样分工，能在有限的时间内又好又快地完成任务。

  30. Thank You !
