Presentation Transcript

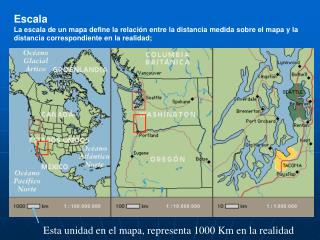

  1. Escala La escala de un mapa define la relación entre la distancia medida sobre el mapa y la distancia correspondiente en la realidad; Esta unidad en el mapa, representa 1000 Km en la realidad

  2. Escala Determina el contenido y tamaño del área a ser representada. Grandes Escalas (1:1000) Pequeñas Escalas (1:1000000) Reducción Menor Reducción Mayor Muestra más detalles Menos detalles Áreas Pequeñas Áreas Grandes Menor Escala Menor Resolución Ecuación para calcular la escala: 1/RFD = MD/GD * CON Donde: RFD: Denominador de la fracción MD : Map Distance GD : Ground Distance CON: Factor de Conversión

  3. Sistema de Coordenadas • Las coordenadas se usan para identificar ubicaciones sobre la superficie de la tierra • Están basadas en medidas de desplazamiento desde alguna ubicación • Existen dos tipos: • Plano • Global

  4. Sistema de Coordenadas Planos • El sistema Cartesiano • las coordenadas cartesianas se determinan al • Ubicar un origen • Trazar dos ejes a través del origen en ángulo recto • Medir desplazamiento lineal desde el origen • X es el este e Y el norte • Las medición de distancia más típica es la EuclidianaDado dos puntos (x1, y1) y (x2, y2)D2 = (x1-x2)2 + (y1-y2)2

  5. y N 3 2 O E (4,3) 1 (1,2) S ordenada x 0 1 2 3 4 abscisa Sistema de Coordenadas Planos • Coordenadas cartesianas

  6. Sistema de Coordenadas Global • Existen dos puntos en la tierra que permiten desarrollar un sistema de referencia: • Los extremos del eje de rotación: LOS POLOS • Estos forman los puntos de referencia Norte y Sur • Entre estos polos se puede determinar el ECUADOR: línea equidistante a los polos • Con esto se pueden rotular ubicaciones al norte o al sur del ecuador: La LATITUD

  7. Polo Norte 35º N 35º Ecuador Sistema de Coordenadas Global • Latitud • Se usa un sistema sexagesimal para asignar valores a las coordenadas • El ecuador es 0º y los polos 90º Norte o Sur

  8. Sistema de Coordenadas Global • Longitud • Referencia Este - Oeste: La LONGITUD • No existe punto natural de origen (1º meridiano) • Un acuerdo eligió usar la línea de longitud que pasaba por el observatorio de Greenwich • Se asignaron valores sexagesimales de 0 a 180

  9. Sistema de Coordenadas Global

  10. Proyección Cartográfica • Geodesia: La forma de la Tierra • La tierra no es redonda: problema histórico • Para mapas temáticos las variaciones no son significativas • La Tierra se ha aplanado en los polos • La distribución de masa no es uniforme • Geoide: Forma esférica irregular • Se necesita forma esférica regular que pueda calcularse y se aproxime al geoide: el Elipsoide • No existe un elipsoide apto para todo el mundo

  11. Proyección Cartográfica • En Chile se utilizan dos datum geodésicos: • Psad-56, que significa Datum Sudamericano Provisorio del año 1956, y su punto de origen se encuentra en La Canoa, Venezuela. • Sad-69, que es el Datum Sudamericano del año 1969, con el punto origen en Chua, Brasil.

  12. Proyección Cartográfica • Un Mapa es una representación de un área geográfica, que suele ser generalmente una porción de la superficie de la Tierra, dibujada o impresa en una superficie plana. • Para mostrar grandes porciones de la superficie o áreas de tamaño medio con precisión, la superficie esférica de la Tierra debe transformarse en una superficie plana. El sistema de transformación se denomina proyección. • Existen 4 elementos que pueden distorsionarse en la transformación: Forma, Área, Distancia y Dirección

  13. Proyecciones según la forma de construcción Cilíndrica: Proyección construida a partir de un cilindro: paralelos y meridianos son rectos. Permiten representar toda la superficie de la Tierra. El sector con menos deformación es la línea ecuatorial.

  14. Proyecciones según la forma de construcción Cónica: Proyección construida a partir de un cono: los meridianos se juntan en un punto y los paralelos son curvos. Es útil para representar latitudes medias. A lo largo del paralelo que toca el cono (tangente) se encuentra el sector con menos deformación.

  15. Proyecciones según la forma de construcción Plana: Proyección construida a partir de un plano. Representan un hemisferio y su línea externa es un círculo. Estas pueden ser polares, si uno de los polos está en el centro de la proyección; el sector más preciso es alrededor del polo.

  16. Tabla Comparativa de Proyecciones Cartográficas Tabla comparativa de proyecciones cartográficas Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING, http://www.dpi.inpe.br/spring/.

  17. Tabla Comparativa de Proyecciones Cartográficas Tabla comparativa de proyecciones cartográficas Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING, http://www.dpi.inpe.br/spring/. Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING, http://www.dpi.inpe.br/spring/.
