Presentation Transcript

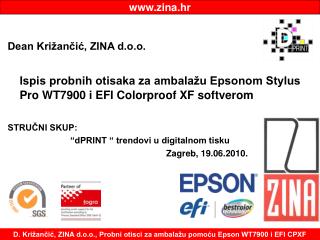

slide1

www.zina.hr

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Dean Križančić, ZINA d.o.o.

Ispis probnih otisaka za ambalažu Epsonom Stylus Pro WT7900 i EFI Colorproof XF softverom

STRUČNI SKUP:

“dPRINT “ trendovi u digitalnom tisku

Zagreb, 19.06.2010.

slide2

Zašto digitalni probni otisci za ambalažu?

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

  • Zahtjevi kod probnih otisaka za ambalažu:
  • ispis na transparentne materijale
  • ispisa na obojene materijale (karton)
  • ispis na materijale s metaliziranom površinom
  • širok bojni opseg
  • vjerna reprodukcija spot boja
  • mogućnost ispisa bijele boje na transparentnim i obojenim materijalima
slide3

Rješenje za izradu probnih otisaka za ambalažu

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Epson Stylus Pro

WT7900

Epson:

Vodeći proizvođač printera za Graphic Art i probne otiske

EFI Colorproof XF:

Vodeći software za ispis probnih otisaka

+

EFI Colorproof

XF v. 4.1

=

REVOLUCIONARNO RJEŠENJA ZA TISAK PROBNIH OTISAKA ZA AMBALAŽU

slide4

Zašto EPSON?

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Epson je dugogodišnji market leader u prodaji LFP pisača za Graphic Art i probne otiske

Stylus Pro pisači u potpunosti zadovoljavaju potrebe probnih otisaka za Commercial Print (plošni tisak, rotacija) i novinski tisak

Ekološki prihvatljiv. (Boja na bazi vode)

Minimalno korisničko održavanje.

Epson nudi revolucionarno rješenje – vrhunski photo printer s mogućnošću ispisa bijele boje

slide5

Stylus Pro WT7900

Photo / Fine Art / Proofing

Epson Colorfast

Epson – 10 godina evolucije

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

New

Package proofing

IV generation

V generation

I pigment gener.

III generation

II generation

2009/2010

1999

2001

2002

2005

2006

2007

2008

Epson – patentirana Micro Piezo tehnologija

slide6

Epson ULTRACHROME HDR ink - WHITE

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

ključni element je razvijen…

slide7

600nm

Struktura bijele boje

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Hollow

Shell (resin)

General White Ink

Epson White Ink

Titanium Oxide (TiO2)

Hollow Resin Particle

Specific gravity 3.8 – 4.1

Specific Gravity 1.0 – 1.1

Particle size 200nm – 1μm

Particle size 600nm

White Inorganic Pigment

White Organic Pigment

Bijele čestice znatno teže i brzo tonu u tinti. Potrebno stalno miješanje

Čestice s rupom u sredini, polakše tonu i nije potrebno stalno miješanje

slide8

Epson Stylus Pro WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Prvi printer s bijelom bojom i

photo kvalitetom ispisa!!!

  • Karakteristike:
  • Vrhunska kvaliteta ispisa
  • Odlična pokrivenost bijele boje
  • Mogućnost surface (prewhite) i reverse (postwhite) ispisa
  • Mogućnost miješanja bijele sa ostalim bojama
  • Širok bojni opseg
  • Tinta na vodenoj bazi – nije štetna za operatera i okoliš

Epson Stylus Pro WT7900

slide9

Epson Stylus Pro WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Ukupno 11 kazeta:

8 x boja (CMYKlclmOG)

1 x bijela

2 x cleaner

Magenta, Cleaner, Green, Black, LtMagenta

Cyan, Orange, Yellow, LtCyan, White, Cleaner

slide10

Epson MicroPiezo TFP glava

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Highest Resolution

MicroPiezo TFP print head Technology

  • Epson MicroPiezo TFP – nova generacija Epson piezo glava
  • Brzina ispisa
  • TFP™ (Thin Film Piezo)
  • TFP ima 360 sapnica po kanalu (dvostruko više od prošle generacije)
  • Pravilan oblik točke
  • Praktično bez satelita (odbijenih kapljica)
  • Napredna tehnologija
  • Optimizrana za gustu pigmentiranu tintu
  • Varijabilna veličina točke omogućuje oštre detalje i produkcijsku brzinu
  • Izuzetna trajnost
  • Nije potrebna zamjena

10-kanalna glava

Potpuno pravilan oblik kapljice

slide11

Princip rada

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

  • Osnovni modovi rada s bijelom tintom
  • 1. Surface print mode (White -> Color)
  • Prvo se printa bijela a zatim ostale boje
  • Ispis se gleda s prednje strane
  • Manji bojni opseg
  • 2. Reverse print mode (Color -> White)
  • Prvo se printa kolor a bijela boja
  • Koristi se kod ispisa na transparentne folije
  • Ispis se gleda s stražnje strane
  • Boje su izražajnije i oštrije
  • Širi bojni opseg
  • Ispis je zaštićen

Smjer papira

Smjer papira

slide12

Bojni opseg Epson Stylus Pro WT7900

SWOP coated

SP WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Gamut : Reverse print

slide13

Bojni opseg Epson Stylus Pro WT7900

SWOP coated

SP WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Gamut : Surface print

slide14

Dodatni mod

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

  • Vrlo precizna korekcija pomoću bijele boje (tinting)
  • Koristi se za izuzetno precizne probne otiske za ambalažu
  • Bijela boja miješa se s određenim bojama u surface modu ispisa – cilj je dobivanje što vjernijih boja

Pojedine boje printaju se u kombinaciji s bijelom bojom

Paper direction

Ispis s bijelim toniranjem

(Surface print)

slide15

Epson WT7900 tehničke karakteristike

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

slide16

Zašto EFI Colorproof XF 4.1?

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

EFI Colorproof XF:

Vodeći software za ispis probnih otisaka

- više od 60.000 instalacija u svijetu

- više od 100 instalacija u Hrvatskoj

Epson WT7900

slide17

EFI Colorproof XF – modularna struktura

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

EFI Colorpoof XF 4.1

Product Options

  • Color Manager
  • Color Verifier
  • Dot Creator
  • OneBit
  • Production
  • Spot Color
  • Japanese Fonts

Output Options

M>17“ < XL > 24“ < XXL

Fiery Option

File Output Option

Gravure Option

slide18

EFI – podržani najnoviji standardi i formati

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

slide19

Podržan Epson WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Puna podrška za Epson WT7900

slide20

Potpuna automatizacija procesa

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

+

+

Spectro proofer

… čini razliku

  • Automatska linearizacija
  • Automatska kalibracija
slide21

Potpuna automatizacija procesa

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

+

+

Spectro proofer

… čini razliku

  • Automatsko optimiranje za izuzetno nizak delta E
slide22

Potpuna automatizacija procesa

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

… čini razliku

  • Automatska verifikacija probnih otisaka
  • Automatsko mjerenje do dva klina
  • Podrška za Ugra/Fogra klin
  • Podrška za IDEAlliance klin
  • Podrška za Dynamic Wedge ™
  • Automatski ispis etikete s rezultatima mjernja direktno na probni otisak
slide23

EFI Dynamic WedgeTM

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

… čini razliku

  • Dynamic Wedge ™
  • Kontrolni klin se dinamički kreira ovisno o poslu koji se printa
  • Može sadržavati 16, 32 ili 64 polja
  • Sadrži ključne boje (CMYK i spot)
  • Uključujući sve spot boje unutar dokumenta!
  • Mjerenje klina daje potpunu analizu probnog otiska
slide24

EFI Dynamic WedgeTM

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Primjer 1:

Procesne boje +

Primjer 2:

Procesne boje +

Dynamic Wedge

Dynamic Wedge

slide25

EFI Colorproof XF v.4.1

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Nove funkcije v 4.1 namjenjene za ambalažu

  • Poboljšana točnost i simulacija overprinta spot boja
  • Optimizacija ispisa spot boja pomoću dinamičkog klina
  • Individualne DOT Gain krivulje za spot boje
  • Simulacija tiska (važno za flexo)
  • First Printible DOT
  • Missing DOT Simulation
  • Artificial Noise
slide26

EFI Colorproof XF v.4.1 & Epson WT7900

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

EFI & Epson mijenjaju postupak ispisa probnih otiska

  • Automatski proofing workflow
  • automatska linearizacija, kalibracije i optimiranje
  • Automatska verifikacija i ispis etikete direktno na printu
  • Automatska analiza i optimiranje probnog otiska pomoću Dynamic Wedge tehnologije
  • Minimizira poslove operatera
  • Idealno rješenje za remote proofing

=

+

slide27

www.zina.hr

D. Križančić, ZINA d.o.o., Probni otisci za ambalažu pomoću Epson WT7900 i EFI CPXF

Hvala na pažnji!

Pitanja???
