Presentation Transcript
bibliograf a
Bibliografía

Las gráficas fueron extraídas de

1. Demeyer, S.; Ducasse, S.; Nierstrasz, O. Object-Oriented Reengineering Patterns, Morgan-Kaufmann Publishers, 2002

2. Systa, Tarja. Static and Dynamic Reverse Engineering for Java Software Systems. Ph. D. University Tempere, Finland, 2000

3. Tonella, P. Potrich, A. Reverse Engineering of

Object-Oriented Code, Springer, 2005

ingenier a directa inversa y reingenier a
Ingeniería directa, inversa y reingeniería

Ingeniería directa

Es el proceso que transforma diseños en un alto nivel de abstracción a la

implementación de un sistema.

Ingeniería inversa

Es el proceso que analiza un sistema para identificar sus componentes y

sus interrelaciones y crea representaciones del sistema en otra forma o en

un mayor nivel de abstracción.

Reingeniería

Es el proceso que transforma una representación de bajo nivel en otra,

mientras reconstituye artefactos de mayor nivel de abstracción a lo largo

del proceso. Es decir, transforma implementaciones concretas en otras

concretas transformando al sistema en todos sus niveles.

otras definiciones relacionadas a reingenie a
Otras definiciones relacionadas a reingenieía

Reestructuración

Es el proceso de transformar una representación en otra en el

mismo nivel de abstracción, preservando el comportamiento

externo del sistema.

Refactoring

Es el proceso de reestructuración en un contexto orientado a

objetos

Mantenimiento

El proceso de modificación de un producto de software para

corregir fallas, mejorar la performance o adaptarlo a un

cambio de entorno.

otras definiciones relacionadas a reingenier a
Otras definiciones relacionadas a reingeniería

Evolución de software

La evolución de software se caracteriza por la existencia de un

código del sistema y la actividad típica es la implementación de

un cambio que puede ser requerido para:

  • corregir el software ( mantenimiento correctivo)
  • agregar funcionalidad ( mantenimiento perfectivo)
  • adaptarlo a un cambio de ambiente ( mantenimiento adaptativo)
  • reestructurarlo para facilitar su futuro mantenimiento

( mantenimento preventivo)

Durante la evolución, la descripción más precisa y confiable del

software es su código.

ingenier a inversa reverse engineering
Ingeniería inversa(reverse engineering)
  • Las técnicas de ingeniería inversa permiten analizar y representar software en una forma abstracta a fin de facilitar mantenimiento, reingeniería, reusabilidad y documentación.
  • Proveen una manera de extraer vistas de alto nivel desde el código sistema, que resumen aspectos relevantes de la computación ejecutada por las sentencias del programa.

Chikofsky y Cross(*) definen a la ingeniería inversa como el proceso de analizar un sistema target con dos objetivos:

  • Identificar los componentes del sistema y sus interrelaciones
  • Crear representaciones del sistema en otra forma o en un mayor nivel de abstracción

* Reverse Engineering and design Recovery: A taxonomy. IEEE Software, January 1990

ingenier a inversa reverse engineering10
Ingeniería inversa(reverse engineering)

Ingeniería inversa estática +

Ingeniería inversa dinámica

Análisis estático

Describe la estructura del software a partir del código (texto)

Análisis dinámico

Describe el comportamiento en ejecución del software.

Extraer información en código OO es difícil (o imposible?)

  • Naturaleza dinámica de los lenguajes OO
    • Creación de objetos, garbage collector, dynamic binding,…
ingenier a inversa
Ingeniería inversa

Inconvenientes

  • La única fuente confiable es el código que está poco (o nada) documentado y se ha perdido contacto con los diseñadores y/o

programadores.

  • Las herramientas CASE proveen buen soporte para análisis estático pero limitado para análisis dinámico.
ingenier a inversa de c digo oo inconvenientes
Ingeniería inversa de código OOInconvenientes

Por ejemplo, las construcciones

JAVA no se alinean con UML:

Generalización/ especialización

Agregación/composición

Asociaciones

Cuerpo de los métodos

UML

JAVA

slide14
Propuesta de :

Tonella, P. Potrich, A. Reverse Engineering of

Object-Oriented Code. Springer, 2005

Describe ingeniería inversa de diagramas UML de clases,

objetos, interacción, estados y paquetes. Propone

especializaciones de algoritmos de data-flow basados en una

estructura llamada OFG (Object Flow Graph).

ingenier a inversa est tica
Ingeniería inversa estática

OFG: representación básica para el análisis estático.

Permite seguir el flujo de información de objetos desde su creación,

a través de asignaciones a variables, su uso en invocaciones de

métodos, almacenamiento en atributos de una clase,...

El tipo de información que se propaga en el OFG depende del

objetivo del análisis en el que se use.

  • Un lenguaje abstracto
  • Un algoritmo de propagación de flujo que es genérico en el tipo de

información procesada

ingenier a inversa est tica18
Ingeniería inversa estática

Análisis estático sobre JAVA

  • Sensible al flujo de datos
  • Insensible al flujo de control
  • Representación por grafos de flujos de objetos basada en una versión abstracta, simplificada de JAVA que omite sentencias de control (condicionales, iteraciones, etc)
  • Evita conflictos de nombres (los identificadores son precedidos por un punto separados por la lista de packages, clases y métodos que los incluyen)
ingenier a inversa est tica19
Ingeniería inversa estática

¿Porqué el análisis es sensible al flujo de datos/

insensible al flujo de control?

  • Complejidad computacional
  • Naturaleza de LOO
  • Puede automatizarse
ejemplo lenguaje abstracto declaraciones
EjemploLenguaje abstracto-Declaraciones

Library.Library()

Declaración de constructor

implícito

Library.loans

Declaración de atributo loans

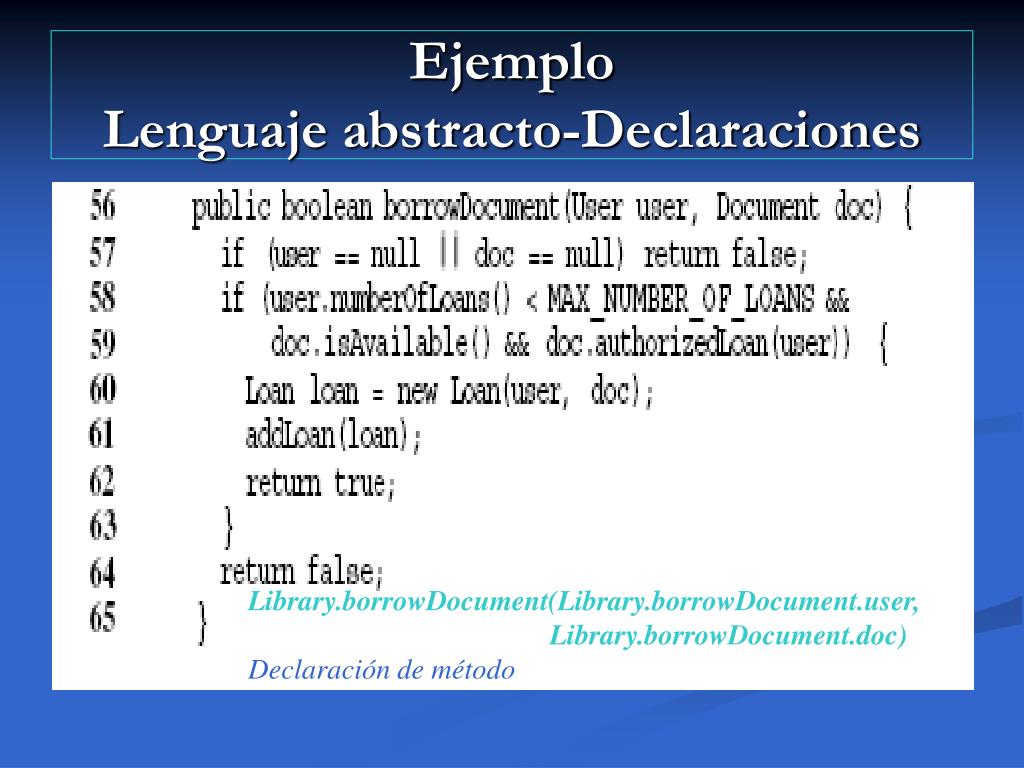

ejemplo lenguaje abstracto declaraciones25
EjemploLenguaje abstracto-Declaraciones

Library.borrowDocument(Library.borrowDocument.user, Library.borrowDocument.doc)

Declaración de método

ejemplo lenguaje abstracto sentencias
EjemploLenguaje abstracto-Sentencias

60-62

Library.borrowDocument.loan =

new Loan(Library.borrowDocunent.user,

Library.borrowDocument.doc);

Library.borrowDocument.this. Library.

addLoan(library.borrowDocument.loan)

ejemplo lenguaje abstracto sentencias27
EjemploLenguaje abstracto-Sentencias

42

Library.addLoan.user=Loan.getUser.return

43

Library.addLoan.doc = Loan.getDocument.return;

generaci n del ofg
Generación del OFG

OFG = (N, E) N: conjunto de nodos E: conjunto de arcos

Para cada variable local, atributo o parámetro formal, se agrega

un nodo a OFG.

Por ejemplo, el OFG de la clase Library de eLib contiene:

  • Un nodo asociado al atributo loan rotulado Library.loans
  • Dos rótulos asociados con los parámetros formales del método borrowDocument rotulados

Library.borrowDocument.user

Library.borrowDocument.doc

  • La variable localloanasociada con el nodo rotulado

Library.borrowDocument.loan

  • El objeto currenten BorrowDocumentestá asociado con un nodo rotulado

Library.borrowDocument.this

generaci n del ofg29
Generación del OFG

Los arcos se insertan de acuerdo a las siguientes reglas

generaci n del ofg30
Generación del OFG

Library.borrowDocument.loan = new Loan(Library.borrowDocument.user, Library.borrowDocument.doc)

Library.borrowDocument.this.Library.addLoan (Library.borrowDocument.loan)

genera los siguientes arcos:

generaci n del ofg31
Generación del OFG

x = y {(y,x) є E}

genera los siguientes arcos

generaci n del ofg containers
Generación del OFGContainers

Si una función de librería introduce un flujo de dato de

una variable x a otra y, debería incluirse el arco (x,y)

  • Clases que implementan la interfaz Collection (vector, linkedList, HashSet, TreeSet,..)
  • Clases que interpretan la interfaz Map (Hashtable, HashMap, TreeMap,…)

Los dos casos básicos

(1) c.insert(x) (x,c) є E

(2) x = c.extract() (c,x) є E

Los mismos arcos son los que serían introducidos en el OFG en

presencia de las siguientes asignaciones

(1) c = x

(2) x = c

generaci n del ofg containers33
Generación del OFGContainers

Library.loans = Library.addLoan.loan

generaci n del ofg containers34
Generación del OFGContainers

Library.printAllLoans.i = Library.loans

- el flujo desde el container(loans) al iterador i

Libray.printAllLoans.loan =Library.printAllLoans.i;

- El acceso al objeto contenido ( invocación de next) y la asignación a la variable local loan

generaci n del ofg containers36
Generación del OFGContainers

- Un objeto user es insertado en el container users Library.users = Library.addUser.user

- Un objeto user es extraído del container users

Library.getUser.return = Library.users

algoritmo data flow f orward
Algoritmo Data-Flow forward

La solución provista por el algoritmo es

conservativa(segura), ningún flujo de datos

que no esté contemplado ocurre. Sin embargo,

es imposible decidir estáticamente si un

camino es factible o no.

Análisis insensible a objetos

ofg para an lisis sensible a objetos
OFG para análisis “sensible” a objetos

En un análisis sensible a objetos los atributos de clase

no estáticos y los métodos(incluyendo sus parámetros y

variables locales) se replican para cada objeto

identificado estáticamente.

Para cada punto de asignación, se crea un identificador de

objeto y todos los atributos y métodos en la clase son

replicados.

Construcción es más complicada ( se analizará más adelante)

ofg sensible a objetos
OFG“Sensible” a objetos

Asumiendo que dos objetos son creados Loan1 y Loan2

ofg sensible a objetos41
OFG“Sensible” a objetos

Parte de código

dentro del método

main de la clase Main

5 objetos son asignados en el fragmento de código: User1, Document1, Loan1, Document2, Loan2

ofg data flow
OFGData-flow

Insensible a objetos

ofg data flow43
OFGData-Flow

Sensible a objetos

desde java a diagramas de clase
Desde JAVA a diagramas de clase

Los diagramas de clase resumen importantes decisiones de

diseño sobre la organización del sistema.

Elementos de un diagrama de clases

  • Clases
    • Interfaz, clases abstractas, clases parametrizadas
  • Relaciones de dependencia, generalización y asociación
  • Especificaciones OCL
desde java a diagramas de clase52
Desde JAVA a diagramas de clase

Algoritmo basado en el análisis sintáctico del código

Inconvenientes

  • Las relaciones entre clases llevan información semántica que no puede ser inferida del análisis del código.

b) Los tipos declarados son una “aproximación” de las clases instanciadas en el programa debido a la presencia de relaciones de herencia y al uso de interfaces.

Algoritmo basado en OFG para resolver a) y b)

extracci n de clases
Extracción de clases

La información mostrada en una clase (atributos,

métodos, el tipo de los atributos, los parámetros

de los métodos, su visibilidad y alcance) puede

extraerse analizando la sintaxis.

ejemplo extracci n de dependencias
EjemploExtracción de dependencias

Dependencia entre Library y User

ejemplo extracci n de dependencias60
EjemploExtracción de dependencias

Dependencia entre Library y Document

ejemplo extracci n de asociaciones
EjemploExtracción de asociaciones

Loan está asociada a

User y Document

tipos actual vs declarados
Tipos actual vs. declarados

Los tipos declarados de atributos, variables locales y parámetros de

los métodos son usados para determinar la clase target de

asociaciones y dependencias. Es bastante común que el tipo

declarado sea la raíz de una jerarquía de herencia o que sea una interfaz.

Ejemplo

InternalUser es una subclase de User.

Book, Journal, TechnicalReport son subclases de Document

Si la aplicación usa sólo una parte del subárbol de herencia, el target de la

asociación o dependencia puede ser incorrecto. Por ejemplo en una instancia

específica una asociación debería conectar Loan y Book en vez de Document.

tipos actuales vs declarados
Tipos actuales vs. declarados

Ejemplo

Una aplicación puede contener una clase BinaryTreeNode

con un atributo obj que almacena información asociada con

cada nodo del árbol y su tipo declarado Comparable, la

interfaz implementada para objetos que pueden ordenarse

totalmente por el método compareTO. Esto generaría la

asociación entre BinaryTreeNode a Comparable. Si la

aplicación define a una clase Student que implementa a

Comparable, el método propuesto no recupera la asociación

entre BinaryTreeNode y Student

El método propuesto no detecta que los tipos declarados

pueden ser una superclase del tipo del objeto actual o una

interfaz implementada para el objeto actual.

ejemplo rbol binario de b squeda ofg70
Ejemplo-Árbol binario de búsquedaOFG

Es detectada una asociación entre BinaryTreeNode y

Student

containers
Containers

Clases que implementan estructuras de datos

(Listas, árboles grafos, vectores, …)

Los containers débilmente tipados coleccionan objetos

cuyos tipos no son declarados, por ejemplo, Containers en

versiones de JAVA que no soportan genericidad.

Esto dificulta la ingeniería inversa dado que la

información acerca de las clases de los objetos

contenidos no se encuentra disponible en el código.

containers72
Containers

Map y Collection son interfaces. Las clases que las implementan son

HashMap y LinkedList, dos containers débilmente tipados, que son clases de

biblioteca y no serán explicitadas

ingenier a inversa de diagramas de objetos
Ingeniería inversa de diagramas de objetos

El diagrama de objetos muestra una “instantánea”

de un conjunto de objetos y sus relaciones.

Los elementos en este diagrama (objetos y relaciones)

son instancias de los elementos (clases y asociaciones)

en el diagrama de clases.

El diagrama de objetos muestra explícitamente

cómo diferentes instancias pueden desempeñar

diferentes roles y estar involucradas en diferentes

relaciones.

ingenier a inversa de diagrama de objetos
Ingeniería inversa de diagrama de objetos

Análisis estático + análisis dinámico

  • Un análisis estático del código basado en OFG para aproximar estáticamente la creación de objetos y sus interrelaciones.
  • Un análisis dinámico basado en trazas de ejecución donde cada una de ellas está asociada con un diagrama de objetos y las relaciones que son instanciadas.

El análisis estático es seguro con respecto a los objetos y

relaciones que representa, sin embargo, no provee información

sobre multiplicidad y no permite detectar caminos que no son

factibles

extracci n de diagramas de objetos
Extracción de diagramas de objetos
  • Los puntos de asignación (líneas de código que contienen sentencias de asignación) son usados para aproximar el conjunto de objetos creados por un programa, mientras que el OFG es usado para determinar las relaciones entre objetos.

Especialización de la propagación del flujo de datos

extracci n de diagramas de objetos86
Extracción de diagramas de objetos

Cada sitio de asignación ( 5) está asociado con un único

identificador ci (el nombre de la clase c y un entero

incrementado i).

Cada identificador de objeto ci genera un nodo en el

diagrama de objetos. Cada nodo en OFG asociado a un

atributo, es decir con un prefijo c y sufijo a, donde a es

un atributo de clase c, se tiene en cuenta cuando se generan

asociaciones entre objetos.

El conjunto out de tal nodo de OFG( es decir out[c.a]) da el

conjunto de objetos alcanzables desde todos los objetos cide

clase c a lo largo de la asociación implementada a través del

atributo a.

ejemplo rbol de b squeda sintaxis abstracta89
EjemploÁrbol de búsqueda-Sintaxis abstracta

Los objetos de tipo BinaryTreeNode se asignan

en 3 puntos distintos del programa, originando 3

identificadores: BinaryTreeNode1,

BinaryTreeNode2, BinaryTreeNode3, los que

están incluidos en el conjunto gen de

BinaryTree.root, BinaryTreeNode.addLeft.n,

BinaryTreeNode.addRight.n respectivamente.

Hay una única asignación para objetos BinaryTree,

el único identificador es BinaryTree1, insertado en el

gen de BinaryTree.main.bt

ejemplo rbol binario de b squeda ofg91
EjemploÁrbol binario de búsqueda - OFG

Construcción del diagrama de objetos

Cada identificador se convierte en un nodo en el

diagrama.Los conjuntos out de los atributos de

clase determinan las interelaciones

extracci n del diagrama de objetos an lisis sensible a objetos
Extracción del diagrama de objetosAnálisis “sensible” a objetos

Un identificador de objeto ci se asocia a cada punto de

asignación en el programa que se analiza.

Una ubicación n originalmente alcanzada por una clase c,

se asocia ahora a un conjunto de nodos n´, alcanzados por

identificadores de objetos ci. Específicamente, para cada

identificador de un objeto ci, creado para la clase c, una

réplica de la ubicación n alcanzada por ci se inserta en el

OFG

ejemplo rbol de b squeda ofg101
Ejemplo- Árbol de búsquedaOFG

Insensible a objetos

Sensible a objetos

ejemplo rbol de b squeda ofg102
Ejemplo- Árbol de búsquedaOFG

El análisis “sensible” a objetos da información

precisa sobre los elementos de datos almacenado

en los dos árboles binarios bt1 y bt2. El OFG

indica que el primer árbol es usado para

administrar objetos de clase A y el segundo

de tipo B1. El análisis “insensible” es menos

preciso y no distingue los elementos almacenados

en los dos árboles

an lisis din mico
Análisis dinámico

Un análisis dinámico provee un conjunto de

diagramas de objetos, cada uno asociado con un

test. Las ejecuciones de un programa se asocian

a una traza de ejecución de cuyo análisis surge

un diagrama de objetos.

Es parcial, está basado en un caso limitado de

casos de prueba

ejemplo rbol de b squeda an lisis din mico
Ejemplo- Árbol de búsquedaAnálisis dinámico

Asumamos que los elementos del árbol están ordenados

de acuerdo a compareTo disponible para el atributo object

(en la clase BinaryTreeNode) que implementa una interfaz

Comparable.

Un test puede consistir en la creación de 1 o más objetos

BinaryTreeNode, con un String asignado al atributo object

y la inserción de los nodos en el mismo árbol.

Supongamos 3 cadenas(“a”, “b”, “c”) para test TC1, TC2

y TC3
