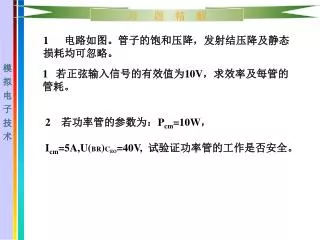

1 电路如图。管子的饱和压降，发射结压降及静态损耗均可忽略。

1 电路如图。管子的饱和压降，发射结压降及静态损耗均可忽略。. 1 若正弦输入信号的有效值为 10V ，求效率及每管的管耗。. 若功率管的参数为： P cm =10W ， I cm =5A,U( BR ) C EO =40V, 试验证功率管的工作是否安全。. 解： 1 U im =14V P o =0.5*U om 2 /Rl=0.5*14 2 /4=24.5W. P v1 =1/4*(15*14/ π-142/4 )=4.45W. η = π*U om /4*V cc =73.3%.

benjamin-lee
Download Presentation

1 电路如图。管子的饱和压降，发射结压降及静态损耗均可忽略。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

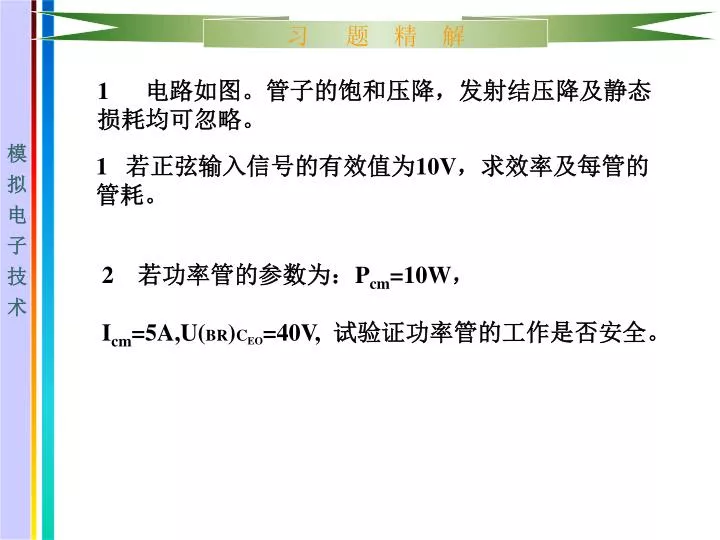

  1. 1 电路如图。管子的饱和压降，发射结压降及静态损耗均可忽略。 1 若正弦输入信号的有效值为10V，求效率及每管的管耗。 • 若功率管的参数为：Pcm=10W， • Icm=5A,U(BR)CEO=40V, 试验证功率管的工作是否安全。

  2. 解：1 Uim=14V Po=0.5*Uom2/Rl=0.5*142/4=24.5W Pv1=1/4*(15*14/π-142/4)=4.45W η= π*Uom/4*Vcc=73.3% 2 Iomax=Vcc/Rl=3.75A<Icm=5A UCEmax=2Vcc=30V<U(BR)CEO=40V PvlM=0.2(Po)M=0.2*1/2*152/4=5.625W<PCM=10W 所以，功率管工作安全。

  3. 2 在如下电路中，设晶体管的饱和压降为1V，集成运放输出电压的最大幅值位+13V，二极管压降为0.7V。 1：计算最大不失真输出功率。 2：如果希望提高电路的输入电阻，试画出反馈网络。 3：如果在Ui=100mV时，要求Uo=8V，计算反馈网络的元件值。

  4. 解：1，（Uom）2M=+13V (Po)M=(Uom)2M/2Rl=10.6W 2:应该引入电压串联负反馈，其接法如图8-42的红线连接部分 3：Auf=1+Rf/(1K)=Uo/Ui=80 推出 Rf=79K Ω

  5. 3 分析图示电路的工作原理，并回答下面的问题； 1，静态时电容器C2两端的电压应为多大？应该调节哪个电阻才能实现这一点？ 2，设R1=1.2K Ω,晶体管的β=50，PCM=200mW。如果电阻R2或二极管断开，问晶体管是否安全？

  6. 解： 1，电路为一单电源供电的OTL功率输出级，电容C2上的电压代替了5V的负电源 。静态时，C2两端的电压应为5V，调节R1能实现这一点。 2，R2或二极管断开，V1基极电位升高，V2基极电位降低，将使V1,V2的电流变得很大而损坏。 3, Ic=β*(5V-0.8)/1.2*103=175mA (UCE)max=5V (Pc)max=175mA*5V=875mW>PCM=200mW 由上可知，晶体管不安全。
