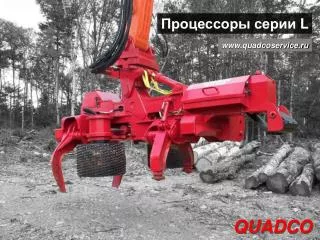

1. QUADCO QUADCO Процессоры серии L www.quadcoservice.ru

2. Линейка харвестеров и процессоров Сверхмощная серия 6000/7500 Последняя серия 5600 Процессоры серии L L240 и L220

3. Харвестер или процессор? • Харвестерная головка может свалить дерево, очистить от сучьев и разрезать на участки необходимой длины. • Процессорная головка может очистить от сучьев и разрезать. Она не предназначена для того, чтобы валить деревья. • Сегоднябольшинство харвестерных головок не используются по прямому назначению. Подсчитано, что 80-90% харвестерных головок, продаваемых в Северной Америке используются как процессоры. • Большинство харвестерных головок, доступных на рынке имеют чрезмерно сложную конструкцию, слишком легкие, а техническое обслуживание и ремонт трудные и дорогостоящие. • Идеальный процессор должен быть не только быстрым, но и эффективным, очень прочным, легким в управлении, готовым к эксплуатации и иметь низкие эксплуатационные издержки.

4. Вступление • Модели L240 и L220 –истинные процессоры, а не харвестеры. • По-настоящему эффективные лесозаготовительные машины, разработанные братьями Левеск (Levesque) – изобретателями первого объектного процессора. • Идеально подходят для поваленных деревьев, придорожной зоны, для длинных и коротких стволов. • Достаточно мощные для обработки сложнейших деревьев твердых пород и вполне быстрые для небольших деревьев мягких пород. • Весят всего около 3100 кг – отличный вариант для среднекрупных экскаваторов и валочно-пакетирующих машин производительностью20,5 м3/ч, оптимальная масса более 25 т.

5. Из истории 1977 Жиль и Пьер Левеск (Levesque) в Южном Нью-Брансуике заключили контракт с Дж. Д. Ирвином (J.D.Irving)на разработку изготовление режущих машин для леса. 1979 Операции механизированы. В Канаде начинают производить первое лесозаготовительное оборудование и импортировать зарубежное, в том числе шведские валочно-пакетирующие машины и процессоры фирмы Kokums 1991 Начата разработка объектного процессора Target 1994 Право на изготовление процессоров Target продано компании Denis-Sylvitechnique. Технологическая оснастка разрабатывается и продается фирмами Valor и Votec. Фирма братьев Левеск продолжает развиваться, занимается торговлей запчастями и ремонтом оборудования. 1996 Начинается работа над моделью 816 – машиной для заготовки сортиментов,в которой были реализованы некоторые идеи, используемые в современных моделях L240 и L220. 2003 Братья Левеск заключают договор с Quadco на разработку нового процессора L240, способного обраба-тывать деревья диаметром 61 см, более легкого и быстрого процессора, чем первый Target. Создан первый прототип модели L240. 2004 L240 выходит на рынок. Разрабатыва-ется некомпьютеризированная модельL220 с двойной упорной плитой.

6. Качество обрезки сучьев Задние захватные рычаги (2) Центральный неподвижный нож (1) Основные сучкорезные ножи (2) Неподвижный верхний нож (1)

7. Качество обрезки сучьев Для максимально точного измерения непосредственно перед мерным роликом на 9,5 мм ниже линии, где неподвижный нож для обрезки вершин оставляет полосу, очищенную от сучьев, располагается центральный неподвижный нож.

9. Сучкорезная головка Диаметр обрабатываемых стволов: 6–61 см Открытие подающих вальцов 79 см Открытие сучкорезных ножей 104 см

10. Захватные рычаги • Захватные рычаги имеют обоюдоострые ножи, обрезающие сучья в двух направлениях, необходимые для обработки искривленных деревьев твердых пород • Рычаг, соединяющий захватные рычаги, облегчает захват дерева из пачки, что сокращает нагрузку и увеличивает скорость. Благодаря одному гидроцилиндру вместо двух количество подаваемого масла уменьшается и соответственно ускоряется цикл.

11. Захватные рычаги • Аккумулятор обеспечивает поддержание постоянного давления в гидроцилиндрах, приводящих в действие захватные рычаги, вне зависимости от давления в моторе. По мере того, как ствол сужается ближе в вершине, давление захвата пропорционально понижается.

12. Сучкорезные ножи • Нож шириной 12,7 см позволяет получить гладкий срез даже при самом сложном расположении ветвей благодаря низкому сопротивлению. • Концы ножей укреплены, что увеличивает износостойкость, продлевая срок службы. 5”

13. Задние захватные рычаги • Задние захватные рычаги обеспечивают поддержку ствола при протаскивании и предотвращают его падение при движении машины назад. • Могут сбивать ветки, пропущенные передними ножами, и ветки, располагающиеся слишком близко к срезу, которые передние ножи не могут обработать. • Малые направляющие вальцы уменьшают трение при обработке широких деревьев.

14. Задние захватные рычаги • Короткие задние захватные рычаги предназначены для лучшего захвата при захвате ствола из штабеля. Передние захватные рычаги всегда касаются земли первыми, как и в сучкорезных машинах. Короткие задние захватные рычаги

15. Запатентованная подвижная раскряжёвочная пила Пилы • Раскряжевочная пила закреплена болтами. Устанавливается на расстоянияот 254 до 320 см с шагом 5,1 см. Возможно отрезать мягкое волокно на конце ствола без протаскивания через подающую систему, что предотвращает поломки и уменьшает продолжительность цикла. • Пила для обрезки вершин и раскряжевочная пила входят в стандартное оборудование. • Моторы Voac F11-19. Объем двигателя 56 куб. см. Шаг цепи 10,26 мм. 254 см 320 см

16. Пилы • Конструкция разработанной братьями Левеск пилы простая и надежная. Всего четыре основных составляющих части в отличие от сложных систем в моделях конкурентов.

17. Пилы Quadco серия L Конкурирующая модель

18. Пилы • Отдельный гидравлический контур для мотора и цилиндра позволяет пиле работать с большей мощностью. В отличие от моделей конкурентов здесь благодаря избыточному давлению не теряется ни одной лошадиной силы.

19. Пилы • Два разных электронасоса обеспечивают смазывание цепи и шины цепной пилы. Смазывание пилы во время работы происходит постоянно. В системах других производителей масло подается в небольшом количестве в начале цикла, и недостаточное смазывание приводит к быстрому износу элементов пилы. • Объем масляного резервуара для цепной пилы – 18,95 л. Масляный резервуар Масляные насосы

20. Система подачи • На стальных вальцах располагаются 12 рядов шипов, обеспечивающих максимальный контакт со стволом и минимальное повреждение древесины. Шипы имеют форму конуса, равномерно входят в ствол и практически не повреждают ствол. • Спиральное расположение шипов способствует продвижению ствола вперед, который, двигаясь, вращает мерный ролик. • Шипы сделаны из стали марки 4140.Остаются прочными на протяжении всего срока службы. • Стальные вальцы с шипами включены в стандартное оборудование.Также можно заказать маленькие стальные вальцы и инструмент для заточки.

21. Система подачи • Два рычага подающих вальцов приводятся в движение одним гидроцилиндроми зубчатым колесом.

22. Система подачи • Надежные моторы Black Bruin (фирмы Valmet) 1600 куб. см. • Тяговое усилие 4423 кг при давлении 280 кг/см2. • Скорость подачи 4,57 м/с при производительности 27 м3/ч.

23. Поворотное устройство • Надежное поворотное устройство сконструировано из проверенных деталей и элементов. • Мощное – крутящий момент 760 кг∙м (при давлении175 кг/см2)

24. Поворотное устройство • Используется колёсный гидромотор на двухрядном подшипнике фирмы Char-Lynn. • Натяжение цепи легко регулируется. • Ограничители хода предотвращают перекручивание шлангов. • Суммарный угол поворота 210°. Ограничитель хода Регулировка Колёсный гидромотор

25. Поворотное устройство • Сверхпрочные конические подшипники: • Верхний подшипник выдерживаетнагрузку64 т • Верхний подшипник выдерживаетнагрузку 44 т • Ось поворотного устройства изготовлена из стали марки 4340. Конические подшипники Ось

26. Поворотное устройство • Необходимо, чтобы на ходовой части располагался запасной клапан, способный выдержать нагрузку 4,5 м3/ч. • В конструкции предусмотрены переходники, таким образом при ударных нагрузках масло поступает в специальный резервуар, предохраняя гидроцилиндр.

27. Подъемный механизм • Два гидроцилиндра обеспечивают большую мощность, особенно необходимую при обработке длинных стволов на площадках с обратным уклоном. • Благодаря короткой вилке уменьшается раскачивание при движении и увеличивается зазор между головкой процессора и землей. • Корректировка равновесия возможна при помощи специального клапана, который также уменьшает колебание при подъеме и опускании. • При опускании и подъеме вручную во время работы происходит коррекция плавающегорежима. • Угол наклона 43°.

28. Датчики конца ствола • Для определения конца ствола захваченного дерева используются фотоэлементы. Это эффективней и не так дорого, как отрезать участки неподходящей длины. • Два фотоэлемента для большей надежности при работе с искривленными деревьями. • Тяжелый стальной щит защищает устройство от повреждений.

29. Датчики конца ствола • Фотоэлементы расположены на самой крайней точке рамы • Сокращается вероятность пропустить цель. Меньше времени уходит на изменение или коррекцию направления. • Сенсоры находятся далеко от пилы и не сильно подвержены загрязнению. Сенсоры определяют проходящий мимо конец ствола

30. Гидравлическая система. Передний клапан • Клапан фирмы Danfoss, расположенныйспереди, обеспечивает работудвух моторов системы подачи и двух моторов, приводящих в движение пилы. • Все защитные щиты крепятся на петлях и без труда открываются.

31. Гидравлическая система. Задний клапан • Расположенный сзади клапан фирмы Hystar обеспечивает работу всех механизмов, кроме моторов: сучкорезных ножей,захватных рычагов, подающих вальцов, гидроцилиндров пилы, подъемного механизма. • Масло подается из резервуара на ходовой части, что означает высокую скорость подачи и защиту от ударных нагрузок, обеспеченную быстрым выплеском масла из гидроцилиндров при возрастающих нагрузках, возникающих из-за неровностей рельефа ствола.

32. Гидравлическая система. Расположение шлангов L240 • Шланги в основном находятся внутри каркаса, что значительно уменьшает амортизацию. Конкурирующая модель

33. Гидравлическая система. Расположение шлангов • Продуманное движение шлангов от основания наверх. Шланги не запутаются и не повредятся – время вынужденного простоя минимально.

34. Контрольно-измерительная аппаратура • Аппаратура Allen-Bradley AB500 Length and diameter (длина и диаметр). • Испытано многими годами использования на харвестерных головках Ultimate и сучкорезных машинах Forespro. • Возможность запрограммировать до восьми длин для шести пород. Макс. количество запрограммированных элементов – 48. • Работа в метрической и британской системе измерения. • Выбор языка интерфейса

35. Контрольно-измерительная аппаратура • Большой мерный ролик диаметром 30,5 см позволяет добиться большей точности измерения на неровных поверхностях стволов. Боковые выступы со скошенными углами защищают ролик и уменьшают давление многочисленных веток. • Широкий ролик имеет высокую точность измерения благодаря постоянному среднему диаметру. • Шифратор фирмы BEI надежный и простой в использовании. • Гидравлические цилиндры обеспечивают скользящее давлениеи убирают ролик, если он не используется. Шифратор Скошенные углы

36. Контрольно-измерительная аппаратура • Датчик диаметра фирмы Temposonics устанавливается в цилиндр подающих вальцов, полностью скрыт и не имеет изнашиваемых частей. • Долгий срок службы и минимальное время простоя. • Стабильный сигнал из токового контура устойчив к электрическим помехам и соединениям низкого качества. Магнит установлен на поршень

37. Контрольно-измерительная аппаратура • Калибровка диаметра по пяти точкам – прецизионная точность

38. Установка. Гидравлика. Стандартные параметры гидравлической системы: Левая сторона стрелы: • Клапан Danfoss • Впуск: 2,54 см • Выпуск: 3,18 см • Слив: 1,91 см • Клапан Hystar • Впуск: 2,54 см • Выпуск: 2,54см • Электрические кабели • Кабель 1: 2,54 см • Кабель 2: 2,54 см Правая сторона стрелы: • Поворотное устройство • Впуск: 1,91 см • Выпуск: 1,91 см

39. Установка. Гидравлика

40. Установка на Daewoo 290LL Измененная боковая дверь Разгрузочный предохранительный запорный клапан Резервуар для масла, 18,95 л Переходный фланец Насос с компенсацией расхода, 5,7-6,4 м3/ч. При 105-126 кг/см2начинается заполнение резервуара Клапан уменьшения давления подачи масла контура управления

41. Установка. Электрическое оборудование • В кабине находятся рычаги управления, дисплей, программируемый логический контроллер (ПЛК) и т.д. Некоторые компоненты оснащены штепселями для быстрой установки. • Распределительная головка устанавли-вается с левой стороны стрелы. • Спереди на машине нет проводов.

42. Установка. Электрическое оборудование • На заказ предоставляется комплект труб для жесткой стрелы, в который входят с распределительная головка и привариваемые кронштейны.

43. Установка. Электрическое оборудование В стандартный набор для кабины входят: ПЛК (Компьютер) Рычаги управления (2) Дисплей

44. Установка. Подъемная вилка • Универсальная подъемная вилкалегко устанавливается на любую модель и любой тип экскаватора или валочно-пакетирующей машины. • Удобно для дилеров – при покупке не надозадумываться о модели базы. • Требуется приобрести только соединительные элементы, подходящие для конкретной стрелы. • Не требуется крепление на конце стрелы – существенная экономия по сравнению с большинством моделей подвешиваемых процессоров конкурентов.

45. Рекламные материалы Рекламные материалы можно получить у представителей Quadco в регионах. • Листы спецификаций. • Презентации в формате PowerPoint на CD-дисках. • Видео на CD, DVD и VHS. • www.quadcoservice.ru– веб-сайт, здесь представлены листы спецификаций, видео, фото и другая информация. • Возможно проведение совместной рекламы.

46. Сервисное обслуживание • Инструкции по эксплуатации и каталоги запчастейпредоставляются в печатном и цифровом виде (CD-диск)с каждым новым приобретаемым устройством. • QuadcoTech – защищенная паролем часть сайта только для дилеров – содержит информацию об обновлениях комплектующих частей, эксплуатационных бюллетенях, условиях гарантии и замечаниях.

47. Новая модель- L220 Представляем не оснащенную компьютером версию зарекомендовавшей себя модели L240 с диаметром обрабатываемых деревьев 56 см. В комплекте две подвижные упорные плиты, устанавливае-мые на расстояние от 2,4 до 5,2 м, позволяющие точно и без труда раскряжевывать деревья на участки одинаковой длины. Отлично подходит для небольших стволов мягких пород дерева и тополей.

48. Запатентованная двойная упорная плита Новая модель - L220 213 см 518 см

49. Новая модель - L220 • Полный доступ ко всем компонентам гидравлической системы. • Упорная плита передвигается и крепится на заданном расстоянии.

50. Новая модель - L220 • Задние захватные рычаги • Подвижная раскряжевочная пила
