第 4 章 静 定 拱

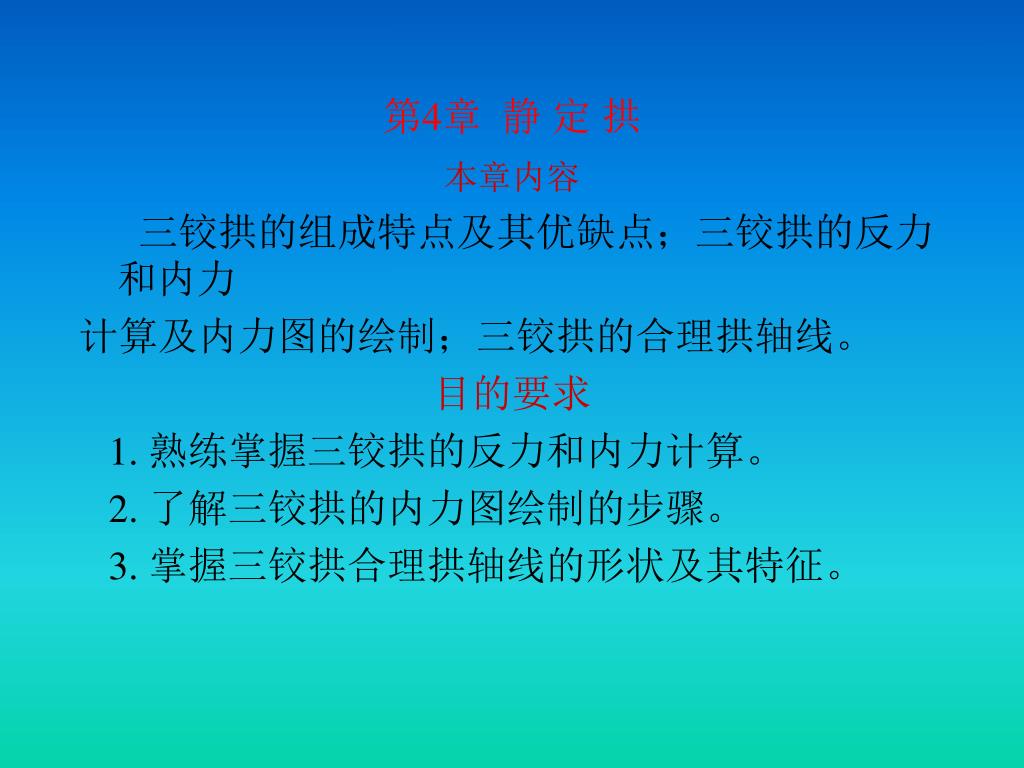

第 4 章 静 定 拱. 本章内容 三铰拱的组成特点及其优缺点；三铰拱的反力和内力 计算及内力图的绘制；三铰拱的合理拱轴线。 目的要求 1. 熟练掌握三铰拱的反力和内力计算。 2. 了解三铰拱的内力图绘制的步骤。 3. 掌握三铰拱合理拱轴线的形状及其特征。. §4-1 概 述. 1 ．拱的组成及受力性能 杆轴线是曲线且在竖向荷载作用下能产生水平反力 ( 推 力 ) 的结构，称为拱。拱的基本形式有三铰拱、两铰拱和无 铰拱，分别如图 4-1(a) 、 (b) 、 (c) 所示。前一种是静定拱，

benedict-frost
Download Presentation

第 4 章 静 定 拱

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第4章 静 定 拱 本章内容 三铰拱的组成特点及其优缺点；三铰拱的反力和内力 计算及内力图的绘制；三铰拱的合理拱轴线。 目的要求 1. 熟练掌握三铰拱的反力和内力计算。 2. 了解三铰拱的内力图绘制的步骤。 3. 掌握三铰拱合理拱轴线的形状及其特征。

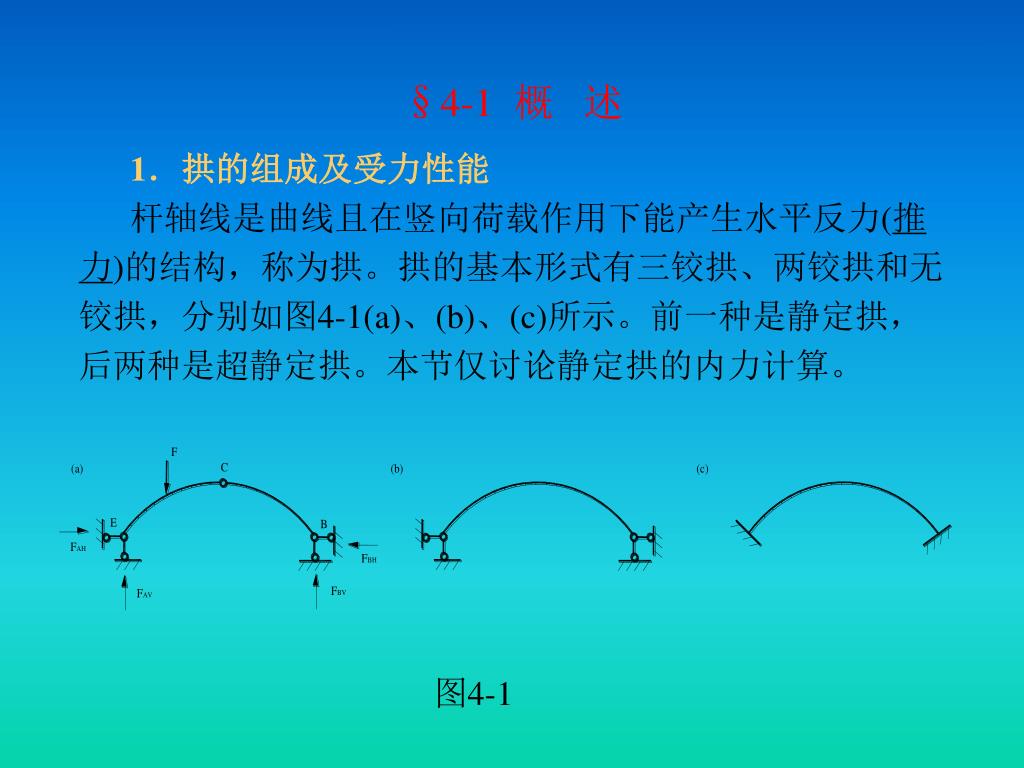

  2. §4-1 概 述 1．拱的组成及受力性能 杆轴线是曲线且在竖向荷载作用下能产生水平反力(推 力)的结构，称为拱。拱的基本形式有三铰拱、两铰拱和无 铰拱，分别如图4-1(a)、(b)、(c)所示。前一种是静定拱， 后两种是超静定拱。本节仅讨论静定拱的内力计算。 图4-1

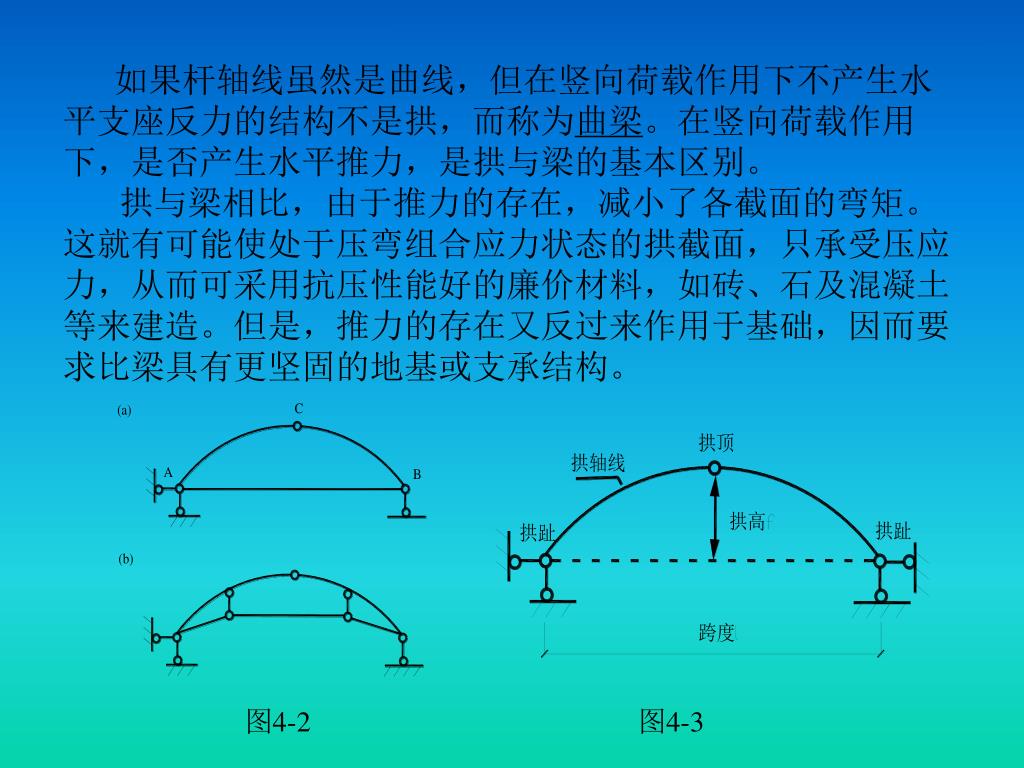

  3. 如果杆轴线虽然是曲线，但在竖向荷载作用下不产生水如果杆轴线虽然是曲线，但在竖向荷载作用下不产生水 平支座反力的结构不是拱，而称为曲梁。在竖向荷载作用 下，是否产生水平推力，是拱与梁的基本区别。 拱与梁相比，由于推力的存在，减小了各截面的弯矩。 这就有可能使处于压弯组合应力状态的拱截面，只承受压应 力，从而可采用抗压性能好的廉价材料，如砖、石及混凝土 等来建造。但是，推力的存在又反过来作用于基础，因而要 求比梁具有更坚固的地基或支承结构。 图4-2 图4-3

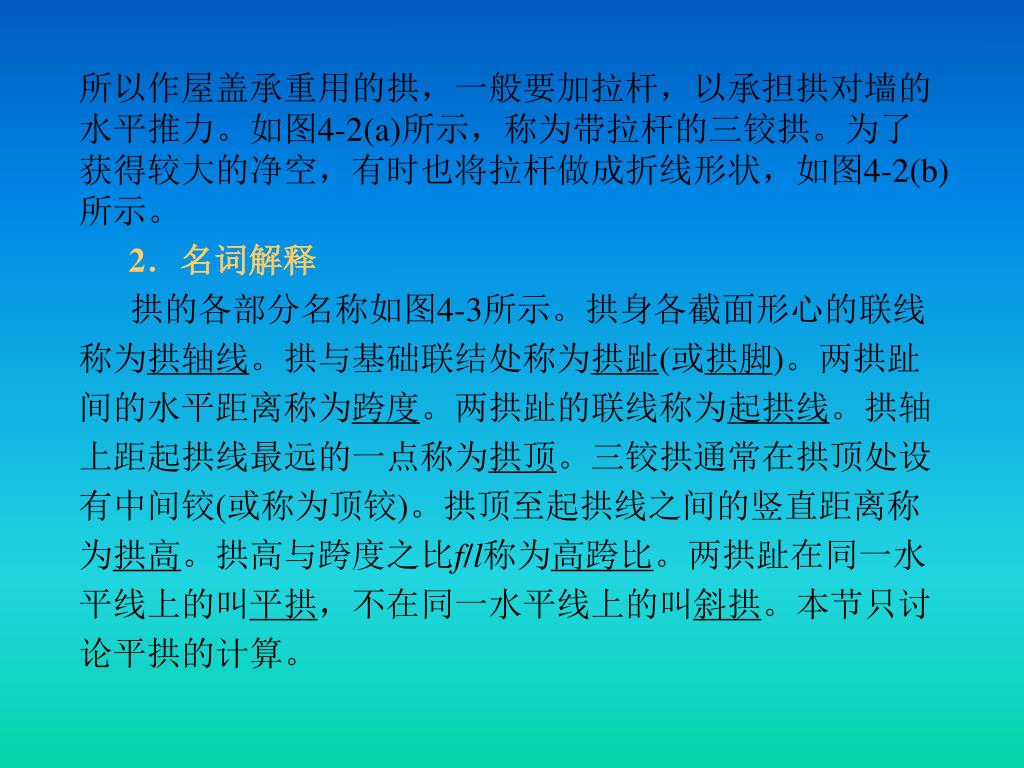

  4. 所以作屋盖承重用的拱，一般要加拉杆，以承担拱对墙的所以作屋盖承重用的拱，一般要加拉杆，以承担拱对墙的 水平推力。如图4-2(a)所示，称为带拉杆的三铰拱。为了 获得较大的净空，有时也将拉杆做成折线形状，如图4-2(b) 所示。 2．名词解释 拱的各部分名称如图4-3所示。拱身各截面形心的联线 称为拱轴线。拱与基础联结处称为拱趾(或拱脚)。两拱趾 间的水平距离称为跨度。两拱趾的联线称为起拱线。拱轴 上距起拱线最远的一点称为拱顶。三铰拱通常在拱顶处设 有中间铰(或称为顶铰)。拱顶至起拱线之间的竖直距离称 为拱高。拱高与跨度之比f/l称为高跨比。两拱趾在同一水 平线上的叫平拱，不在同一水平线上的叫斜拱。本节只讨 论平拱的计算。

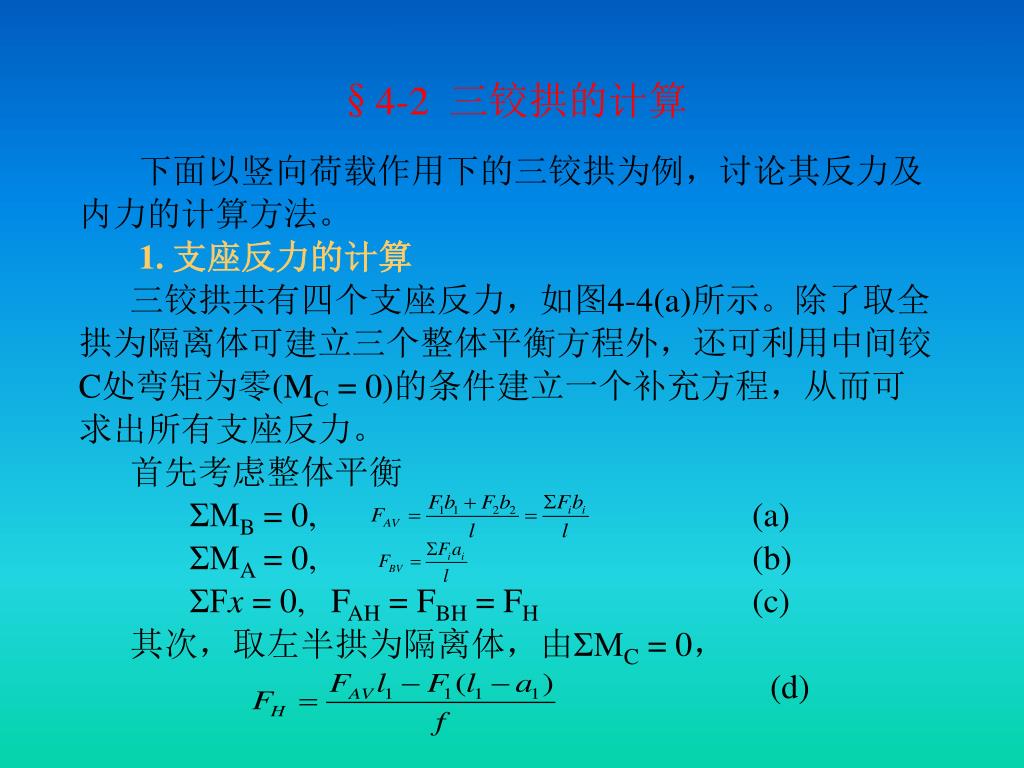

  5. §4-2 三铰拱的计算 下面以竖向荷载作用下的三铰拱为例，讨论其反力及 内力的计算方法。 1. 支座反力的计算 三铰拱共有四个支座反力，如图4-4(a)所示。除了取全 拱为隔离体可建立三个整体平衡方程外，还可利用中间铰 C处弯矩为零(MC = 0)的条件建立一个补充方程，从而可 求出所有支座反力。 首先考虑整体平衡 ΣMB = 0, (a) ΣMA = 0, (b) ΣFx = 0, FAH = FBH = FH (c) 其次，取左半拱为隔离体，由ΣMC = 0， (d)

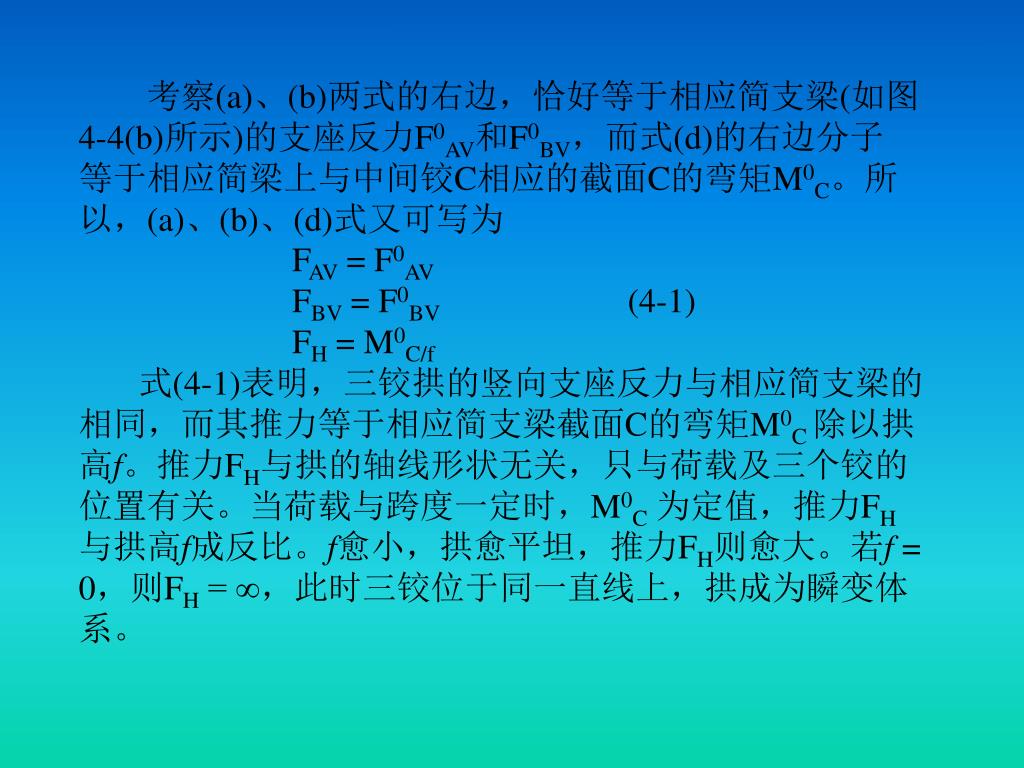

  6. 考察(a)、(b)两式的右边，恰好等于相应简支梁(如图考察(a)、(b)两式的右边，恰好等于相应简支梁(如图 4-4(b)所示)的支座反力F0AV和F0BV，而式(d)的右边分子 等于相应简梁上与中间铰C相应的截面C的弯矩M0C。所 以，(a)、(b)、(d)式又可写为 FAV = F0AV FBV = F0BV (4-1) FH = M0C/f 式(4-1)表明，三铰拱的竖向支座反力与相应简支梁的 相同，而其推力等于相应简支梁截面C的弯矩M0C 除以拱 高f。推力FH与拱的轴线形状无关，只与荷载及三个铰的 位置有关。当荷载与跨度一定时，M0C为定值，推力FH 与拱高f成反比。f愈小，拱愈平坦，推力FH则愈大。若f = 0，则FH = ∞，此时三铰位于同一直线上，拱成为瞬变体 系。

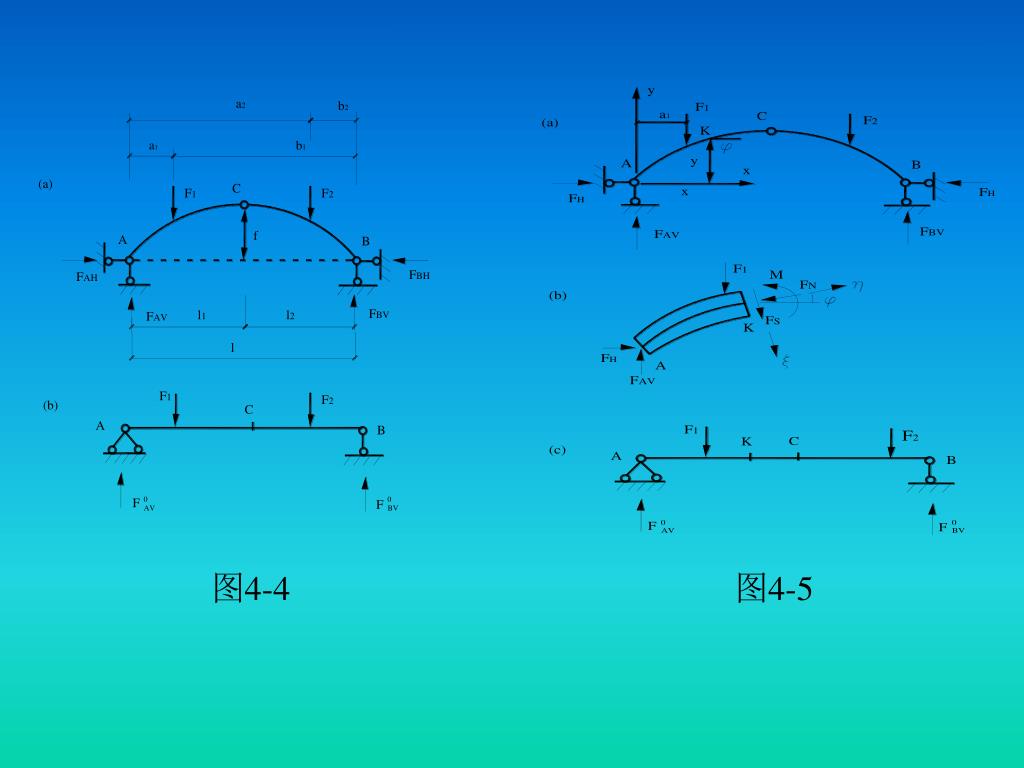

  7. 图4-4 图4-5

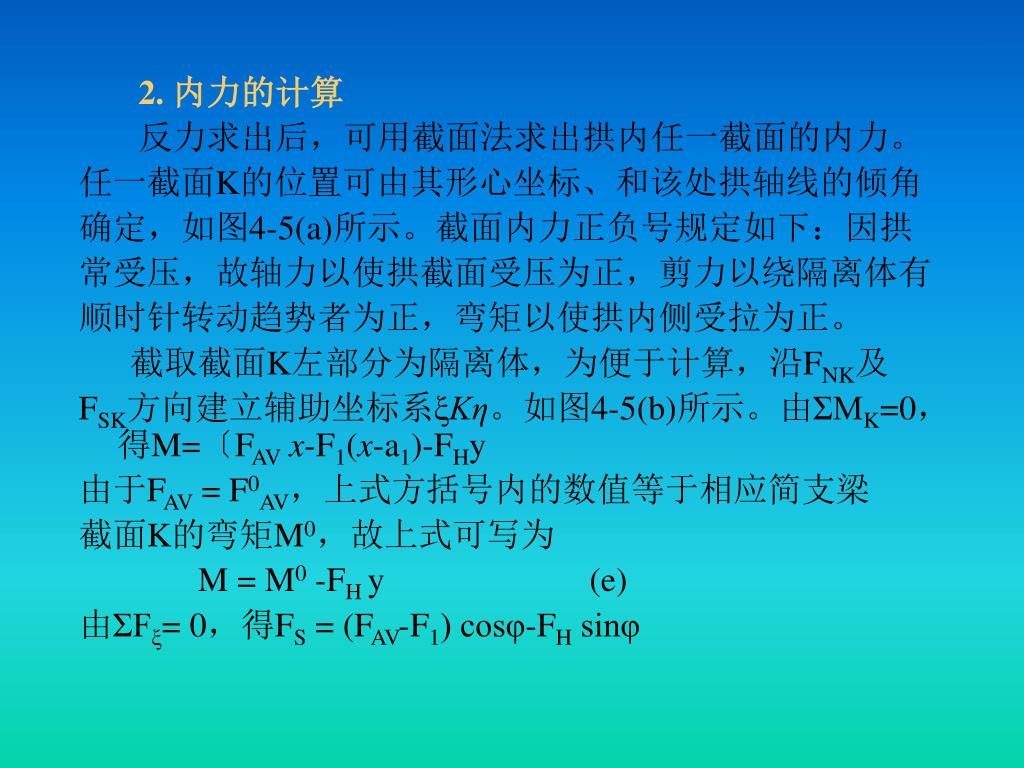

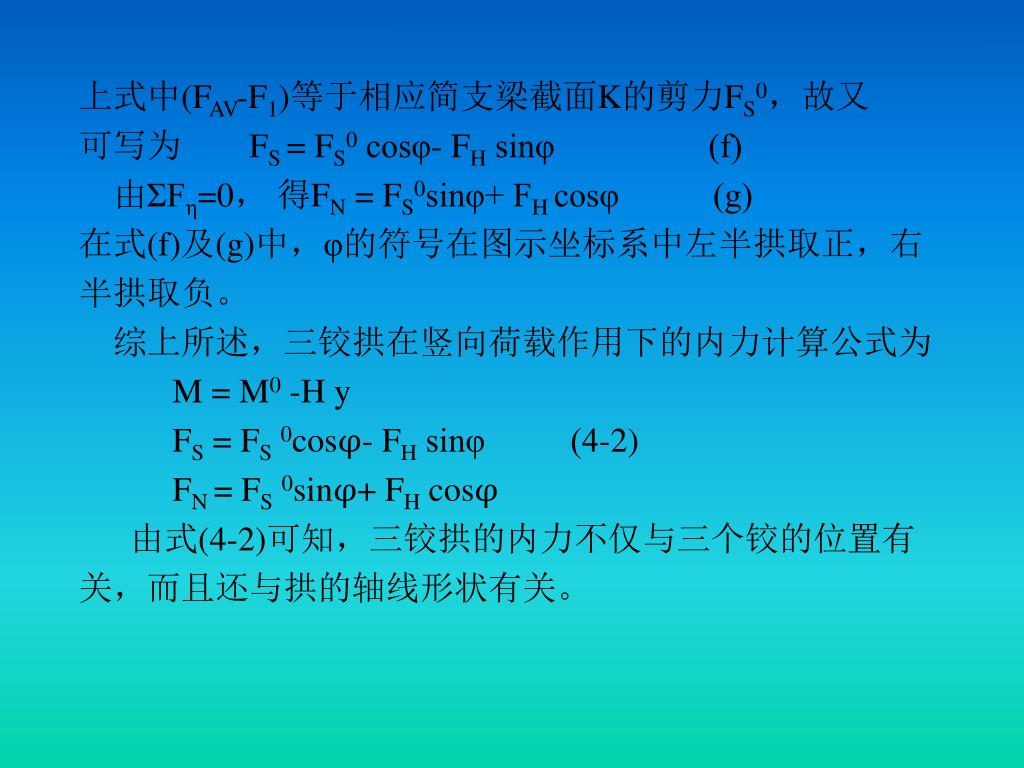

  8. 2. 内力的计算 反力求出后，可用截面法求出拱内任一截面的内力。 任一截面K的位置可由其形心坐标、和该处拱轴线的倾角 确定，如图4-5(a)所示。截面内力正负号规定如下：因拱 常受压，故轴力以使拱截面受压为正，剪力以绕隔离体有 顺时针转动趋势者为正，弯矩以使拱内侧受拉为正。 截取截面K左部分为隔离体，为便于计算，沿FNK及 FSK方向建立辅助坐标系ξKη。如图4-5(b)所示。由ΣMK=0， 得M=〔FAVx-F1(x-a1)-FHy 由于FAV = F0AV，上式方括号内的数值等于相应简支梁 截面K的弯矩M0，故上式可写为 M = M0 -FH y (e) 由ΣFξ= 0，得FS = (FAV-F1) cosφ-FH sinφ

  9. 上式中(FAV-F1)等于相应简支梁截面K的剪力FS0，故又上式中(FAV-F1)等于相应简支梁截面K的剪力FS0，故又 可写为 FS = FS0 cosφ- FH sinφ (f) 由ΣFη=0， 得FN = FS0sinφ+ FH cosφ (g) 在式(f)及(g)中，φ的符号在图示坐标系中左半拱取正，右 半拱取负。 综上所述，三铰拱在竖向荷载作用下的内力计算公式为 M = M0 -H y FS = FS0cosφ- FH sinφ (4-2) FN = FS0sinφ+ FH cosφ 由式(4-2)可知，三铰拱的内力不仅与三个铰的位置有 关，而且还与拱的轴线形状有关。

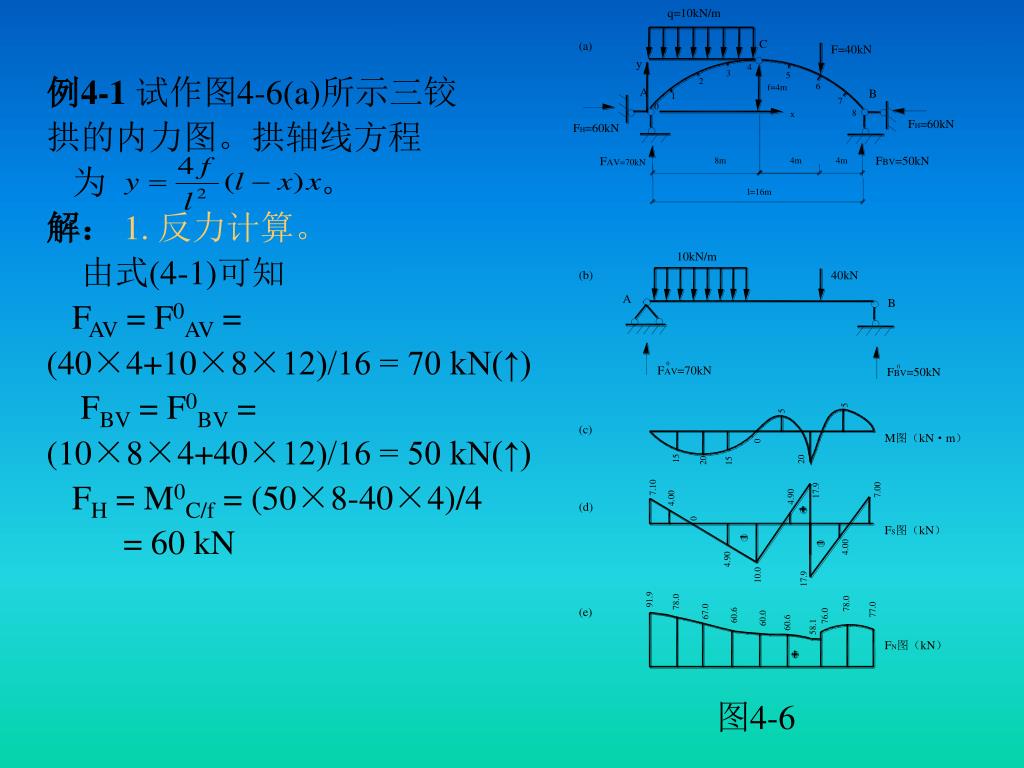

  10. 例4-1试作图4-6(a)所示三铰 拱的内力图。拱轴线方程 为 。 解： 1. 反力计算。 由式(4-1)可知 FAV = F0AV = (40×4+10×8×12)/16 = 70 kN(↑) FBV = F0BV = (10×8×4+40×12)/16 = 50 kN(↑) FH = M0C/f = (50×8-40×4)/4 = 60 kN 图4-6

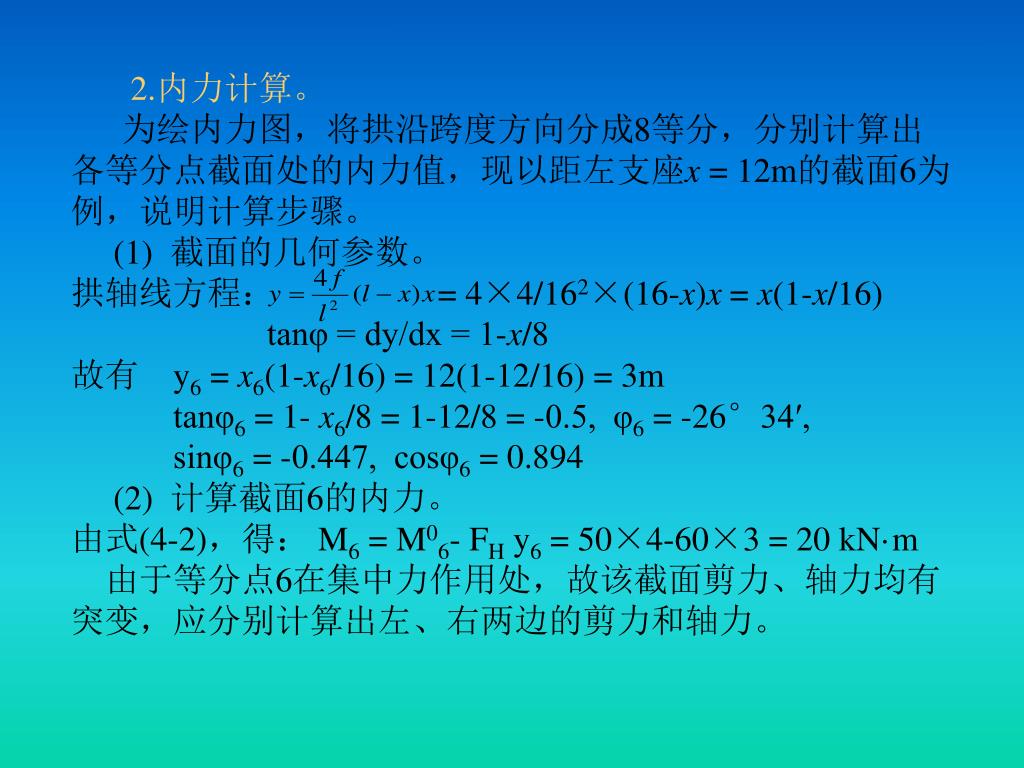

  11. 2.内力计算。 为绘内力图，将拱沿跨度方向分成8等分，分别计算出 各等分点截面处的内力值，现以距左支座x = 12m的截面6为 例，说明计算步骤。 (1) 截面的几何参数。 拱轴线方程： = 4×4/162×(16-x)x = x(1-x/16) tanφ = dy/dx = 1-x/8 故有 y6 = x6(1-x6/16) = 12(1-12/16) = 3m tanφ6 = 1- x6/8 = 1-12/8 = -0.5, φ6 = -26°34′, sinφ6 = -0.447, cosφ6 = 0.894 (2) 计算截面6的内力。 由式(4-2)，得： M6 = M06- FH y6 = 50×4-60×3 = 20 kN·m 由于等分点6在集中力作用处，故该截面剪力、轴力均有 突变，应分别计算出左、右两边的剪力和轴力。

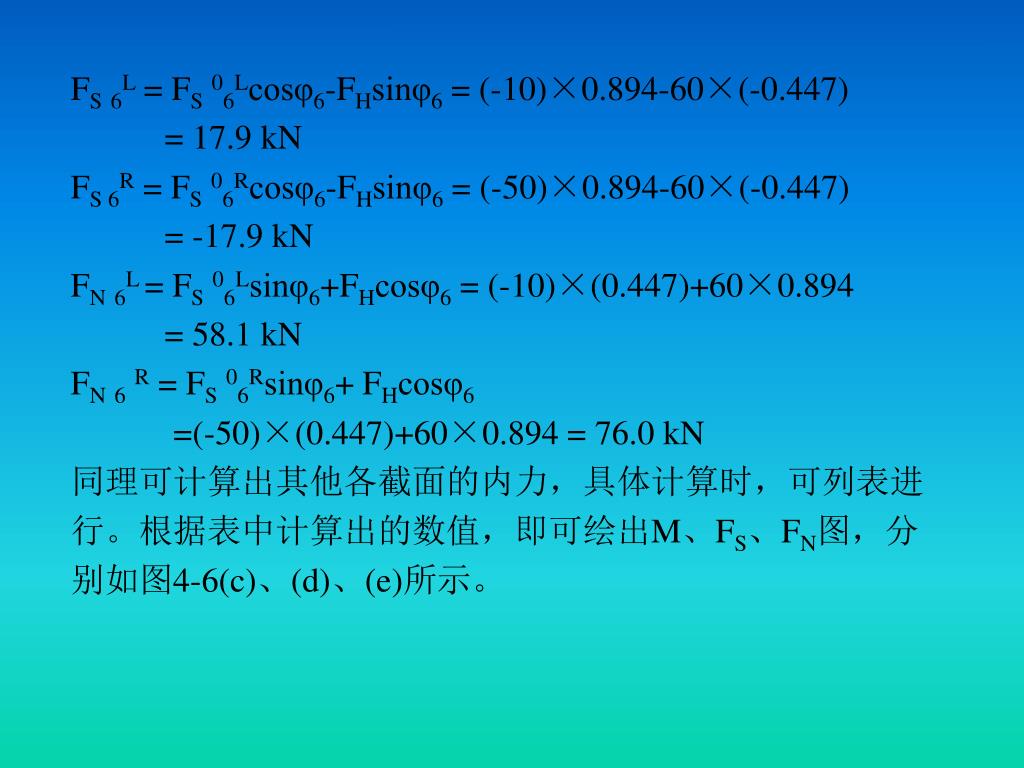

  12. FS6L = FS06Lcosφ6-FHsinφ6 = (-10)×0.894-60×(-0.447) = 17.9 kN FS 6R = FS06Rcosφ6-FHsinφ6 = (-50)×0.894-60×(-0.447) = -17.9 kN FN6L = FS06Lsinφ6+FHcosφ6 = (-10)×(0.447)+60×0.894 = 58.1 kN FN6R = FS06Rsinφ6+ FHcosφ6 =(-50)×(0.447)+60×0.894 = 76.0 kN 同理可计算出其他各截面的内力，具体计算时，可列表进 行。根据表中计算出的数值，即可绘出M、FS、FN图，分 别如图4-6(c)、(d)、(e)所示。

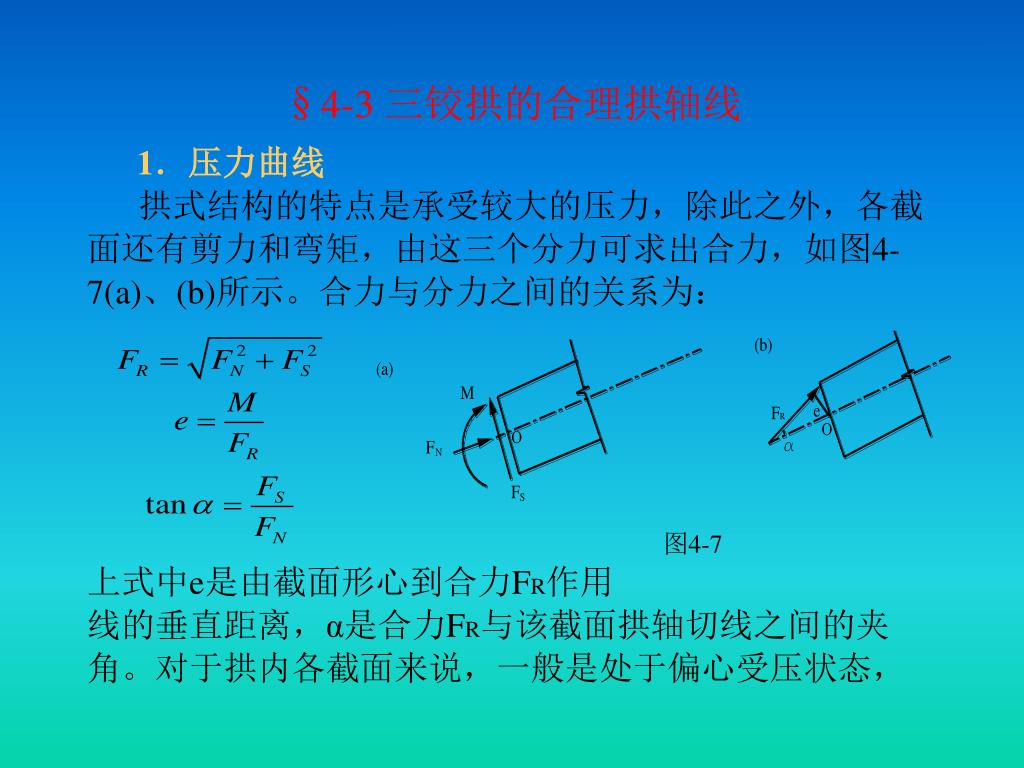

  13. §4-3 三铰拱的合理拱轴线 1．压力曲线 拱式结构的特点是承受较大的压力，除此之外，各截 面还有剪力和弯矩，由这三个分力可求出合力，如图4- 7(a)、(b)所示。合力与分力之间的关系为： 图4-7 上式中e是由截面形心到合力FR作用 线的垂直距离，α是合力FR与该截面拱轴切线之间的夹 角。对于拱内各截面来说，一般是处于偏心受压状态，

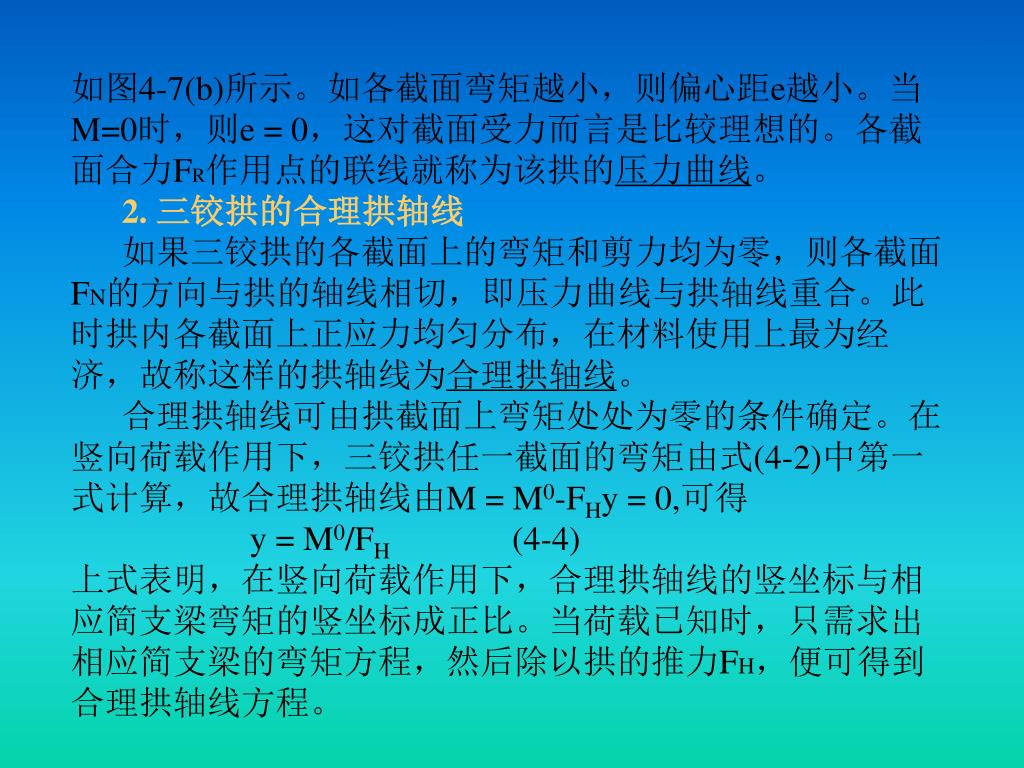

  14. 如图4-7(b)所示。如各截面弯矩越小，则偏心距e越小。当如图4-7(b)所示。如各截面弯矩越小，则偏心距e越小。当 M=0时，则e = 0，这对截面受力而言是比较理想的。各截 面合力FR作用点的联线就称为该拱的压力曲线。 2. 三铰拱的合理拱轴线 如果三铰拱的各截面上的弯矩和剪力均为零，则各截面 FN的方向与拱的轴线相切，即压力曲线与拱轴线重合。此 时拱内各截面上正应力均匀分布，在材料使用上最为经 济，故称这样的拱轴线为合理拱轴线。 合理拱轴线可由拱截面上弯矩处处为零的条件确定。在 竖向荷载作用下，三铰拱任一截面的弯矩由式(4-2)中第一 式计算，故合理拱轴线由M = M0-FHy = 0,可得 y = M0/FH (4-4) 上式表明，在竖向荷载作用下，合理拱轴线的竖坐标与相 应简支梁弯矩的竖坐标成正比。当荷载已知时，只需求出 相应简支梁的弯矩方程，然后除以拱的推力FH，便可得到 合理拱轴线方程。

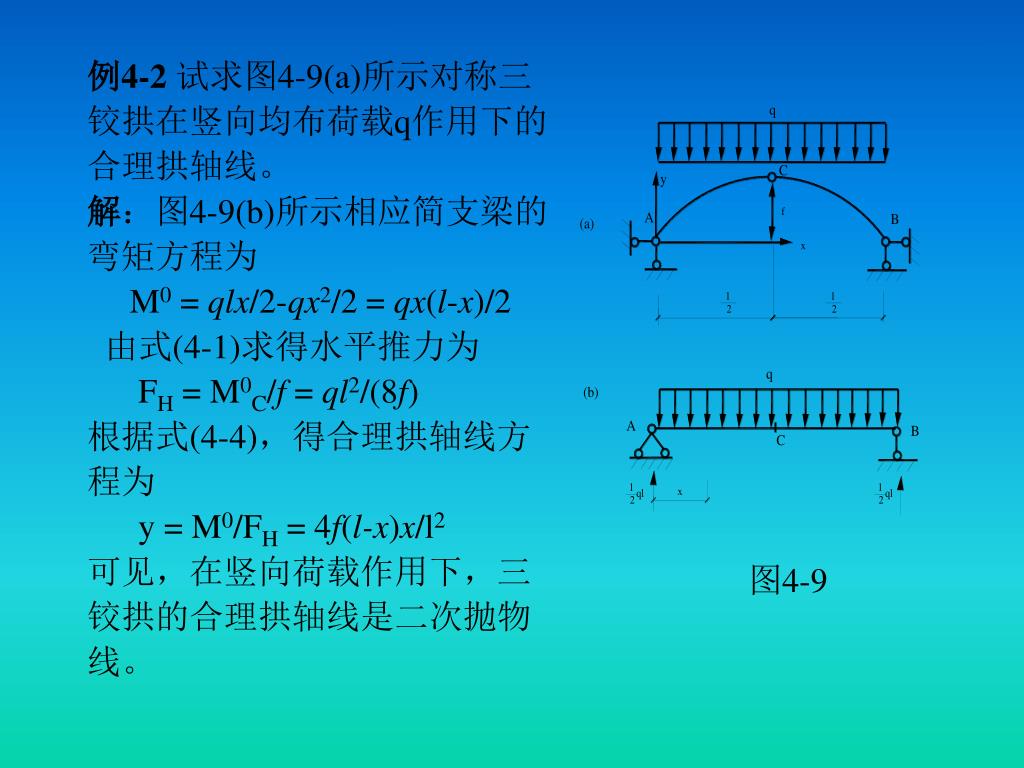

  15. 例4-2 试求图4-9(a)所示对称三 铰拱在竖向均布荷载q作用下的 合理拱轴线。 解：图4-9(b)所示相应简支梁的 弯矩方程为 M0 = qlx/2-qx2/2 = qx(l-x)/2 由式(4-1)求得水平推力为 FH = M0C/f = ql2/(8f) 根据式(4-4)，得合理拱轴线方 程为 y = M0/FH = 4f(l-x)x/l2 可见，在竖向荷载作用下，三 铰拱的合理拱轴线是二次抛物 线。 图4-9

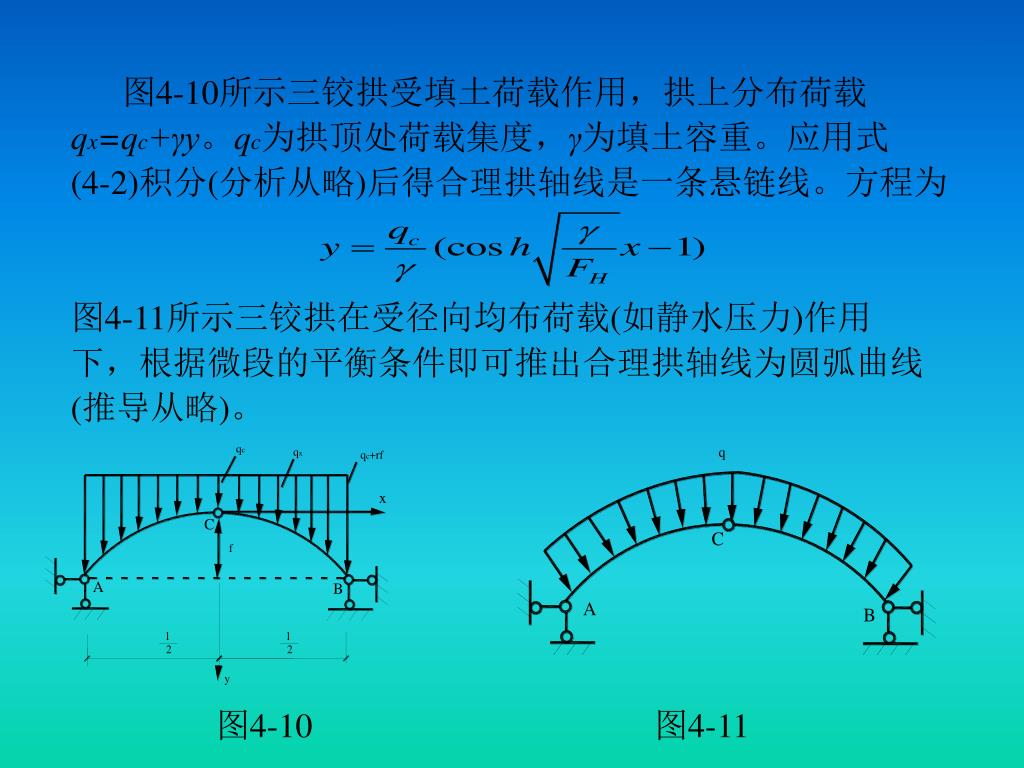

  16. 图4-10所示三铰拱受填土荷载作用，拱上分布荷载图4-10所示三铰拱受填土荷载作用，拱上分布荷载 qx=qc+γy。qc为拱顶处荷载集度，γ为填土容重。应用式 (4-2)积分(分析从略)后得合理拱轴线是一条悬链线。方程为 图4-11所示三铰拱在受径向均布荷载(如静水压力)作用 下，根据微段的平衡条件即可推出合理拱轴线为圆弧曲线 (推导从略)。 图4-10 图4-11

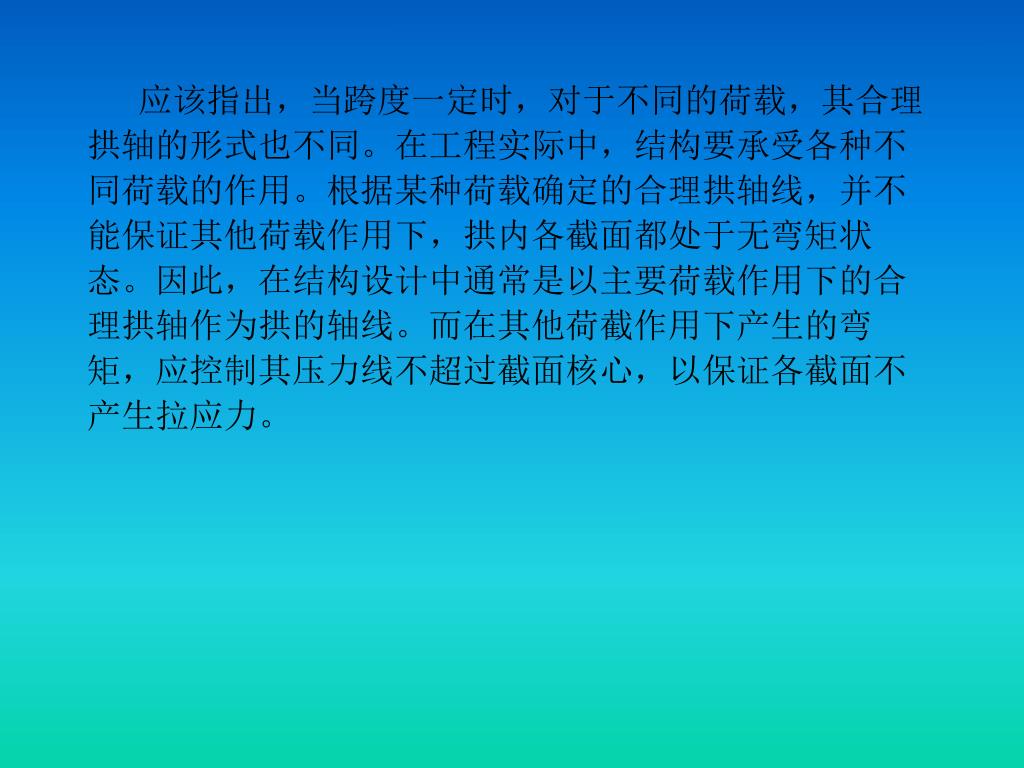

  17. 应该指出，当跨度一定时，对于不同的荷载，其合理应该指出，当跨度一定时，对于不同的荷载，其合理 拱轴的形式也不同。在工程实际中，结构要承受各种不 同荷载的作用。根据某种荷载确定的合理拱轴线，并不 能保证其他荷载作用下，拱内各截面都处于无弯矩状 态。因此，在结构设计中通常是以主要荷载作用下的合 理拱轴作为拱的轴线。而在其他荷截作用下产生的弯 矩，应控制其压力线不超过截面核心，以保证各截面不 产生拉应力。
