  1. 岩棉在外墙外保温系统中的应用 上海申得欧有限公司 张碧茹

  2. 岩棉的材料组成 • 天然岩石 白云石 铁矿石 玄武岩 铝矾土 • 焦炭 • 树脂粘合剂、憎水剂

  3. 岩棉的生产过程 • 配料熔炉 • 离心粘合 • 集棉铺棉 • 预压固化 • 切割包装

  4. 岩棉产品特性 无机不燃 不释放有毒气体 耐温超过1000℃ 高温下不收缩 保温效果优越，导热系数0.040 夏天还能隔热 透汽性特别优越 隔音

  5. 外保温体系德国市场分配

  6. 岩棉外保温系统在欧洲已成熟使用三十年 • ETAG 004、EN 13500 • 德国外保温协会《外墙外保温系统用岩棉质量规程》

  7. 国内标准 • GB/T 25975-2010《建筑外墙外保温用岩棉制品》--岩棉 • 10J121 《外墙外保温建筑构造》--系统

  8. Sto在1981年首个推出防火不燃型的岩棉外墙外保温系统Sto在1981年首个推出防火不燃型的岩棉外墙外保温系统 • 1 基层墙体 • Sto建筑粘胶 • 3 Sto岩棉板 • 4 Sto防护砂浆 • Sto玻纤网格布 • Sto盘形锚钉 • Sto防护砂浆 • Sto装饰砂浆 • +Sto外墙涂料

  9. Sto岩棉外保温系统在国内率先获得评估、认证 • 建设部科技成果评估认证 • 上海市新产品新技术评估鉴定

  10. 岩棉的分类 岩棉板（纤维平行于墙面） 岩棉条（纤维垂直于墙面）

  11. 岩棉分类及外墙外保温系统固定方式 • 粘贴+锚固 • 粘贴面积≥50% • 锚钉数量：≥6 个/m2 • TR10及以上，锚栓盘可位于岩棉上； • TR7.5，锚栓盘必须位于防护层上 • TR80，当锚栓盘位于岩棉上时，锚栓盘直径应为140mm • 阳角部位锚栓数量随高度增加而适当增加

  12. 直径140mm锚栓 可使用锚栓扩压盘 扩压盘

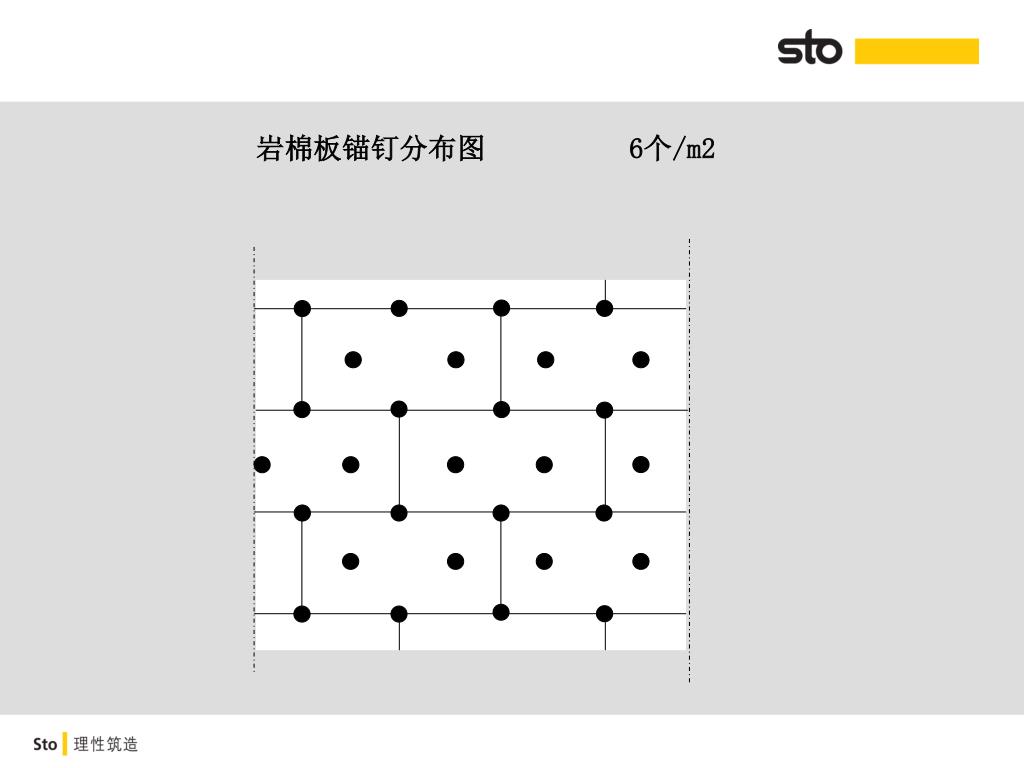

  13. 岩棉板锚钉分布图 6个/m2

  14. 岩棉板锚钉分布图 8个/m2 10个/m2

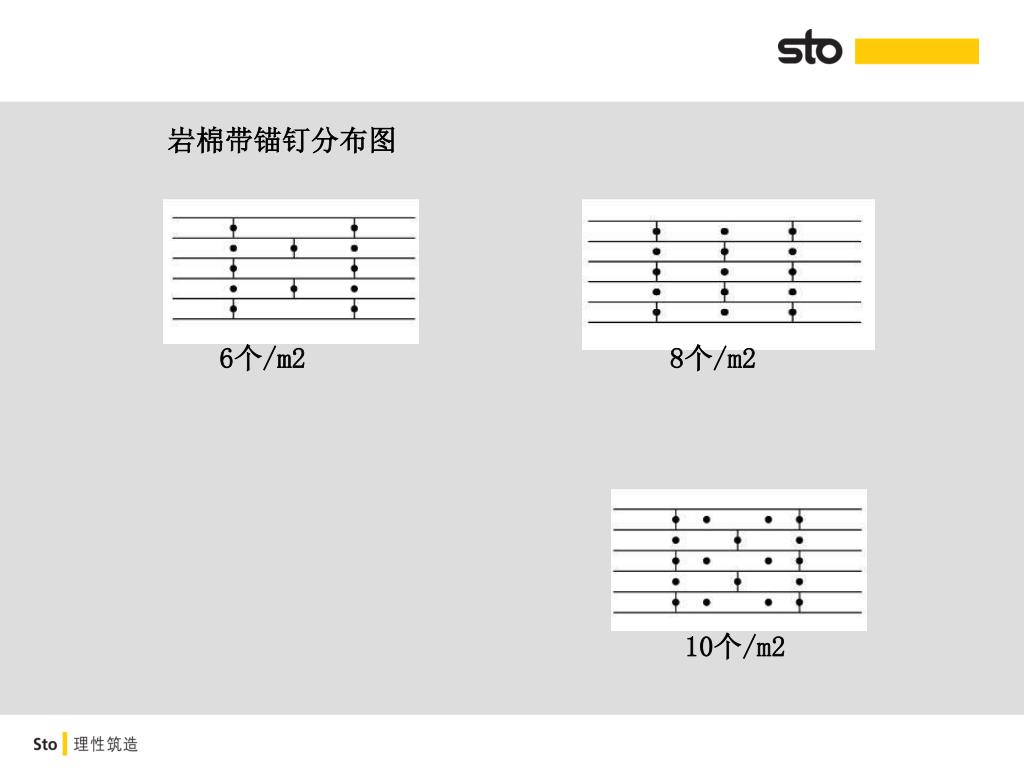

  15. 岩棉带锚钉分布图 6个/m2 8个/m2 10个/m2

  16. 岩棉分类及外墙外保温系统固定方式 • 型材固定法—只适用于TR15

  17. 岩棉分类及外饰面 • 所有规格板、带均可用于涂装饰面 • 只有TR15、TR80才能用于贴面砖 • TR15在型材固定法时不允许贴面砖

  18. 条粘：墙面平整度≤5mm/2m时点边粘：墙面平整度≤10mm/2m时条粘：墙面平整度≤5mm/2m时点边粘：墙面平整度≤10mm/2m时

  19. 劳动保护：橡胶手套、长袖衫、袖口应封闭

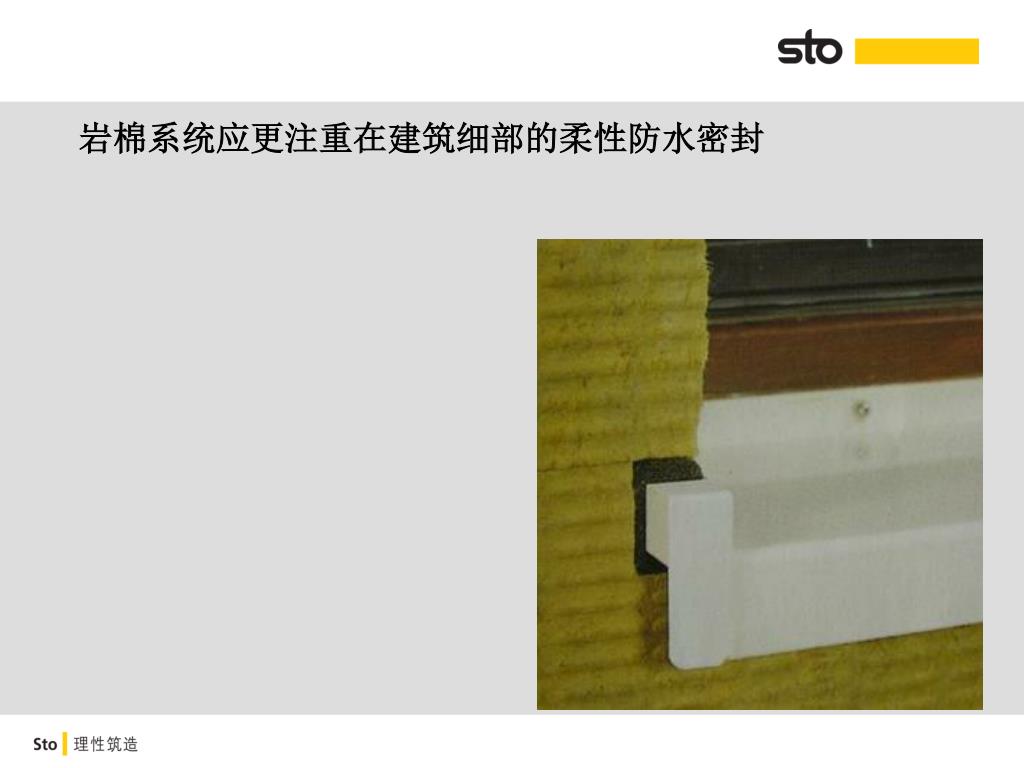

  20. 岩棉系统应更注重在建筑细部的柔性防水密封

  21. 岩棉在开放式幕墙系统中的应用 • 粘贴固定时，TR1即行，但必须是憎水型（DIN18516-1） 基层墙体 岩棉（带防护层） 干挂龙骨 外挂板（玻璃幕墙、铝扣板、石材等）

  22. EPS 岩棉  200 岩棉 200  200  300  300 岩棉在EPS薄抹灰系统中的应用- -防火隔断

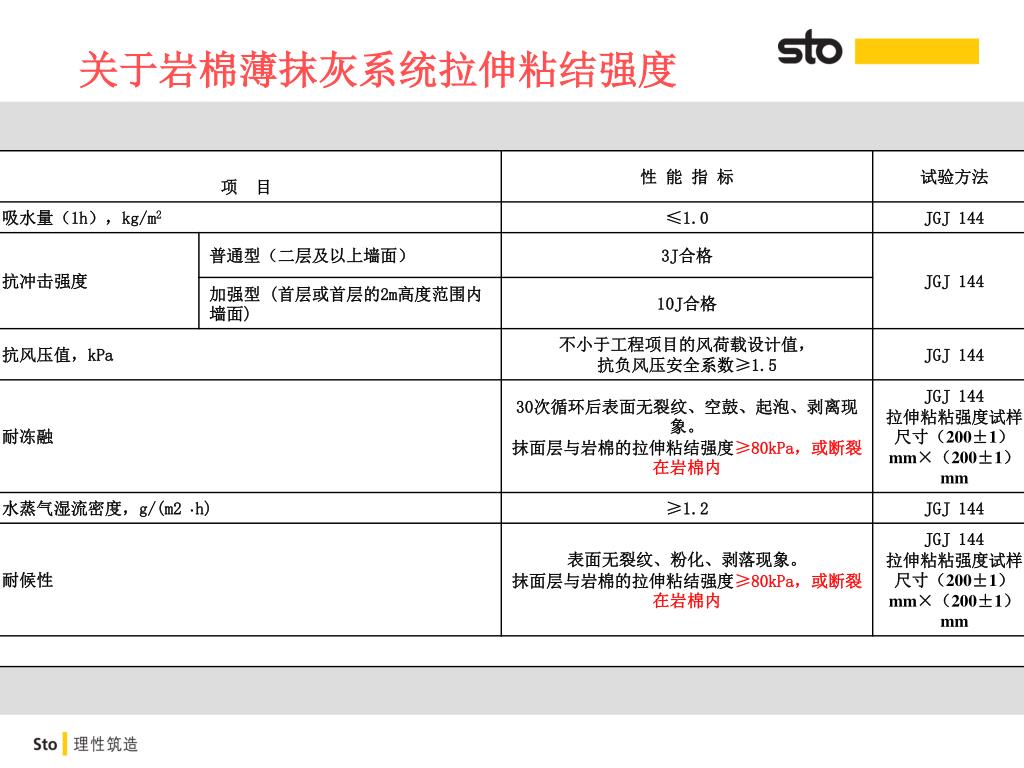

  23. 关于岩棉薄抹灰系统拉伸粘结强度

  24. 如何理解“≥80kPa，或断裂在岩棉内” • 如果断裂在砂浆内或界面的时候，要求达到80Kpa以上为合格； • 如果断裂在岩棉内，表明粘粘强度大于母体强度，则直接判合格。 ETAG004的此要求适用于所有保温材料系统： --如果是高强板（如XPS板），断裂发生在砂浆或界面的机率大 --如果是中强板（如EPS板），断裂发生在砂浆、界面、保温层内机率均有 --如果是低强板（如岩棉板），断裂发生在保温层内的机率大 检测用岩棉基板必须符合规程要求

  25. 无法对断裂在岩棉层时的拉伸强度作定量要求，工程也没必要对系统拉伸强度作验收无法对断裂在岩棉层时的拉伸强度作定量要求，工程也没必要对系统拉伸强度作验收 • 在耐候性、耐冻融、耐水后，岩棉自身的强度也是有所降低的，并不能达到岩棉的TR抗拉强度 • 即使在干燥状态，由于胶粘剂、抹面胶浆并不如测试岩棉抗拉强度时所用的强力胶（环氧胶等），同样断裂在岩棉内，但断裂深度不同，所得数值也是不同的 • 当然如果数值差异太大，需要找原因，是岩棉质量（均匀性差？）或表面纤维松散的原因，还是操作手法的原因。。。。。。 • 标准不能包办代替一切，厂家需要足够的自我摸索或经验

  26. 界面剂的问题 • 乳液界面剂可以改善拉伸粘结强度，不但断裂在岩棉内，断裂层还能更深，可达到岩棉本身的抗拉强度 • 问题是： • 这种界面剂是可燃的，施工期间同样会引起火灾 • 无机的界面剂目前没有发现可改善拉伸粘结强度的 • 用抹面胶浆对岩棉表面先作重压式的批嵌，再行埋网，可起到界面剂一样的作用

  27. 关于岩棉系统的抗风压安全性 锚栓对岩棉系统的抗风压安全性的作用高于EPS系统，必须重视 可酌情通过以下方案增加系统抗风压安全性 --增加有效粘贴面积（最低为50%） --增加锚钉数量（最低为6个/m2） --特高高度范围可采用更高强度等级TR80岩棉带 --可将锚钉全部打于玻纤网外 。。。。。。

  28. 即使采用最低强度等级TR7.5的岩棉，由于将锚钉打在玻纤网外，网格布将系统包围成一个受力整体，在负风压作用下能共同受力，阳角等局部区域的负风压实际是由沿楼体一周的外保温整体来承受。故实际安全性远高于理论计算。即使采用最低强度等级TR7.5的岩棉，由于将锚钉打在玻纤网外，网格布将系统包围成一个受力整体，在负风压作用下能共同受力，阳角等局部区域的负风压实际是由沿楼体一周的外保温整体来承受。故实际安全性远高于理论计算。 对某种构造方案的系统进行动态抗风压测试，还是必要的（JG149修编对EPS系统已取消该项目测试） “Sto岩棉”外保温体系的动态抗风压报告：在承受到12Kpa负风压时，系统并没受到破坏（因设备自身能力原因，检测并没进行到系统破坏）。

  29. 关于岩棉系统的地区适应性问题 • 湿热地区需要进行冷凝验算

  30. Sto岩棉板外保温系统工程案例 住宅 /斯图加特

  31. 慕尼黑学生公寓 （干挂背通风系统）

  32. 德国斯图加特Pelikan住宅区，始建于60年代

  33. 德国斯图加特体育之家

  34. 德国斯图加特Julius Brecht公寓，始建于1963年，23层 岩棉厚度12cm 按高度递增，墙面锚钉用量5-8个/m2，阳角10-14个/m2

  35. 哥本哈根 Havneholmen

  36. 德国莱茵河畔 Vitrahaus

  37. 瑞士伯尔尼 休闲与购物中心

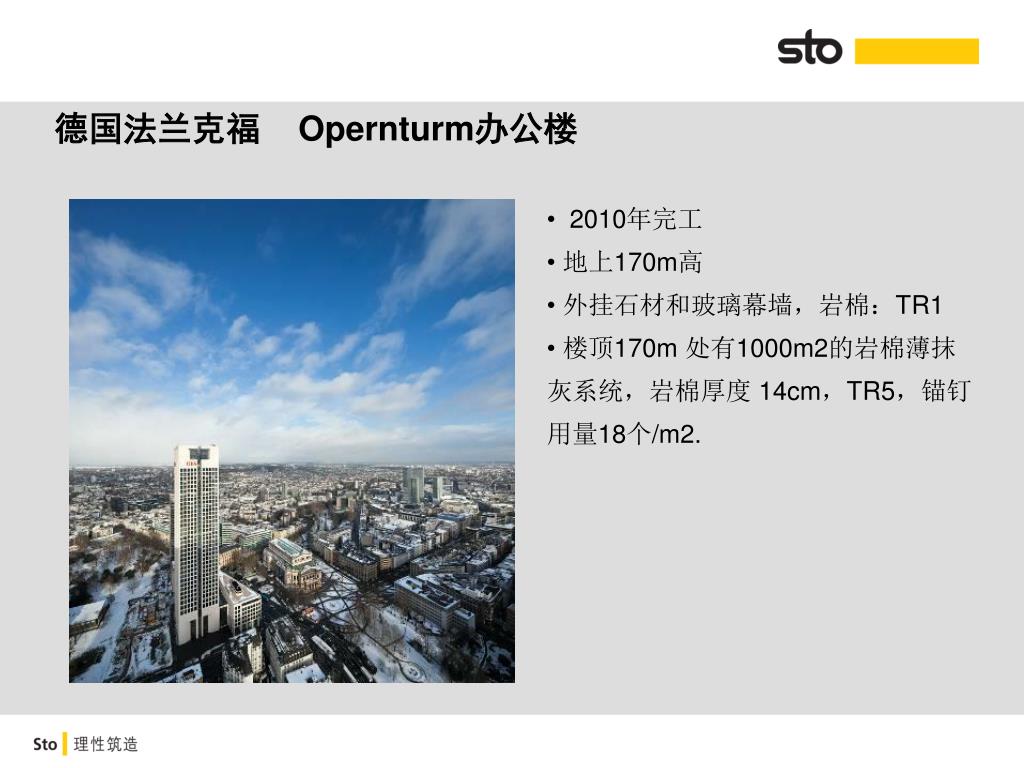

  38. 德国法兰克福 Opernturm办公楼 • 2010年完工 • 地上170m高 • 外挂石材和玻璃幕墙，岩棉：TR1 • 楼顶170m 处有1000m2的岩棉薄抹灰系统，岩棉厚度 14cm，TR5，锚钉用量18个/m2.

  39. 德国斯图加特 保时捷博物馆

  40. Wohn- und GeschäftshausPula, Kroatien StoVentec
